BRUKSANVISNING WX424.1 WORX

den mod urets retning.

1. Bruk alltid støvmaske, hørselsvern og

beskyttelsesbriller.

2. Bruk bare sagblad som er anbefalt i

5. Når en skjøteledning brukes, må du forsikre

deg om at den har riktig ampere tilpasset ditt elektriske verktøy og er i forsvarlig elektrisk forfatning.

6. Forsikre deg om at spenning på hovednett

8. Før du begynner å sage, sjekker du at

10. Lag bare kutt med bladet rettet nedover,

aldri oppover eller til siden.

11. Ikke bruk et blad uten at den

aldri sagen hvis beskyttelsesanordningen ikke fungerer skikkelig. La aldri den bevegelige beskytelsen være åpen. Beskyttelsen må kunne bevege seg fritt.

13. Sjekk alltid vegger, gulv og tak for å unngå

gjemte strømkabler og rør.

14. Etter lange arbeidsperioder kan utvendige

metalldeler og tilbehør bli varmt.

15. Ikke kutt materialer som inneholder asbest.

16. Ikke bruk mini multifunksjonssag til å

skjære i trestubber eller vedkubber.

2. Ikke strekk deg under arbeidsstykket.

Beskyttelsen kan ikke beskytte deg fra bladet under arbeidsstykket.

3. Juster kuttedybden til tykkelsen

av arbeidsstykket. Mindre enn en full lengde av bladtannen skal være synlig under arbeidsstykket.

4. Hold aldri arbeidsstykket som skal

kuttes i hånden eller over foten. Sikre arbeidsstykket til et stabilt arbeidsbord. Det er viktig å støtte arbeidet skikkelig for å minimalisere kroppskontakt, bladkniping eller å miste kontrollen.

5. Bruk alltid en klyvesperre eller en

rettkantet leder når du klyver. Dette forbedrer nøyaktigheten til kuttet og reduserer sjansen for bladkniping.

eller bolter. Bladskivene og boltene er spesielt laget til sagen din, for optimal ytelse og sikker operasjon. YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR ALLE SAGER.

ÅRSAKER OG BRUKERFOREBYGGING AV

TILBAKESLAG: - Tilbakeslag er en plutselig reaksjon av et klemt, sprettende eller et forskjøvet sagblad og forårsaker at sagen ukontrollert løftes opp og ut av arbeidsstykket og mot operatøren; - Når bladet er klemt fast eller spretter ved at sagsnittet blir sammenknepet, vil bladet stalle og motorreaksjonen kjører enheten bakover mot operatøren; - Hvis bladet blir vridd eller forskyves i skjæret, vil tennene på bakkanten av bladet kunne grave seg ned i overflaten av trestykket og forårsake at bladet klatrer ut av sagsnittet og hoppe bakover mot operatøren.Mini multifunksjonssag NOR

2. Når bladet kniper, eller når et skjær

blir avbrutt av en eller annen grunn, frigi avtrekkeren og hold sagen urørlig i materialet til bladet står helt stille. Forsøk aldri å fjerne sagen fra arbeidet eller dytte sagen bakover mens bladet er i bevegelse eller at tilbakeslag kan inntreffe. Undersøk og gjør korrigeringer for å eliminere årsaker til bladkniping.

3. Når du restarter en sag i et

arbeidsstykke, sentrer sagbladet i sagsnittet og sjekk at sagtennene ikke er festet til materialet. Hvis sagbladet kniper, kan det komme opp eller slå tilbake fra arbeidsstykket når sagen restartes.

Støtt opp med store paneler for å minimalisere risikoen for bladklemming og tilbakeslag. Store paneler holdes ned med sin egen vekt. Panelet må støttes under på begge sider, nær kuttelinjen og nært kanten av panelet.

5. Ikke bruk uskarpe eller skadede blad.

Uskarpe eller uriktige bladsett, frembringer smale sagsnitt og forårsaker overdreven friksjon, bladkniping og tilbakeslag.

6. Bladdybde og skråkant

er forsvarlig låst før hvert bruk. Ikke bruk sagen hvis den nedre beskyttelsen ikke kan beveges fritt og er lukket skikkelig. Aldri klem eller fest den nedre beskyttelsen i åpen posisjon. Hvis sagen mistes ved et uhell, kan den nedre beskyttelsen bli bøyd. Hev den nedre beskyttelsen med hendelen og sikre deg at den beveger seg fritt og ikke berører bladet eller andre deler, i alle vinkler og i dybde kutt.

2. Sjekk funksjonaliteten til fjæren til den

nedre beskyttelsen. Hvis beskyttelsen og fjæren ikke fungerer skikkelig, må de bli reparert før bruk. Det hender at den nedre beskyttelsen blir treg å betjene på grunn av skadede deler, klebrige materialer eller oppbygging av rester.

3. Sikre at føreren plate av så vil ikke

shift mens du gjør det “dypt kutt” når bladet bevel innstillingen ikke er ved 90°. Blade skiftende sidelengs vil forårsake bindende og trolig spark tilbake.

4. Sjekk alltid at den nedre beskyttelsen

dekker bladet før du setter sagen ned på benken eller gulvet. Et ubeskyttet, roterende blad vil forårsake at sagen går bakover, og kutter hva som måtte komme i dens vei. Vær oppmerksom på tiden det tar før bladet stopper etter at sagen er slått av.

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen Advarsel Dobbelisolasjon Bruk vernebriller Bruk hørselsvern Bruk støvmaske Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd. Laserstråling Ikke se inn i strålenMini multifunksjonssag NOR

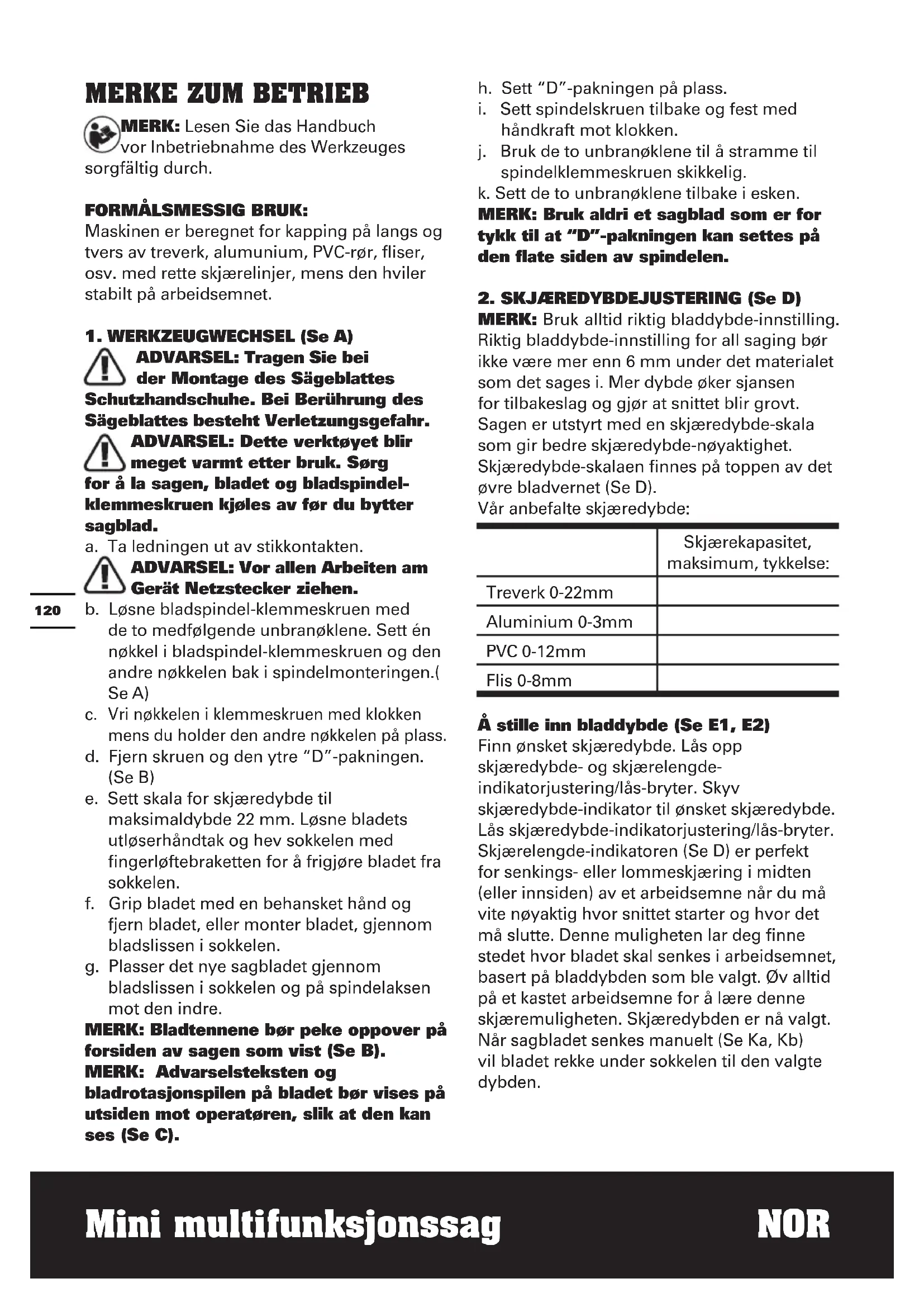

Vri nøkkelen i klemmeskruen med klokken mens du holder den andre nøkkelen på plass. d. Fjern skruen og den ytre “D”-pakningen. (Se B) e. Sett skala for skjæredybde til maksimaldybde 22 mm. Løsne bladets utløserhåndtak og hev sokkelen med fingerløftebraketten for å frigjøre bladet fra sokkelen. f. Grip bladet med en behansket hånd og fjern bladet, eller monter bladet, gjennom bladslissen i sokkelen. g. Plasser det nye sagbladet gjennom bladslissen i sokkelen og på spindelaksen mot den indre. MERK: Bladtennene bør peke oppover på forsiden av sagen som vist (Se B). MERK: Advarselsteksten og bladrotasjonspilen på bladet bør vises på utsiden mot operatøren, slik at den kan ses (Se C). h. Sett “D”-pakningen på plass.

i. Sett spindelskruen tilbake og fest med

håndkraft mot klokken. j. Bruk de to unbranøklene til å stramme til spindelklemmeskruen skikkelig. k. Sett de to unbranøklene tilbake i esken. MERK: Bruk aldri et sagblad som er for tykk til at “D”-pakningen kan settes på den flate siden av spindelen.

2. SKJÆREDYBDEJUSTERING (Se D)

MERK: Bruk alltid riktig bladdybde-innstilling. Riktig bladdybde-innstilling for all saging bør ikke være mer enn 6 mm under det materialet som det sages i. Mer dybde øker sjansen for tilbakeslag og gjør at snittet blir grovt. Sagen er utstyrt med en skjæredybde-skala som gir bedre skjæredybde-nøyaktighet. Skjæredybde-skalaen finnes på toppen av det øvre bladvernet (Se D). Vår anbefalte skjæredybde: Skjærekapasitet, maksimum, tykkelse: Treverk 0-22mm Aluminium 0-3mm PVC 0-12mm Flis 0-8mm Å stille inn bladdybde (Se E1, E2) Finn ønsket skjæredybde. Lås opp skjæredybde- og skjærelengde- indikatorjustering/lås-bryter. Skyv skjæredybde-indikator til ønsket skjæredybde. Lås skjæredybde-indikatorjustering/lås-bryter. Skjærelengde-indikatoren (Se D) er perfekt for senkings- eller lommeskjæring i midten (eller innsiden) av et arbeidsemne når du må vite nøyaktig hvor snittet starter og hvor det må slutte. Denne muligheten lar deg finne stedet hvor bladet skal senkes i arbeidsemnet, basert på bladdybden som ble valgt. Øv alltid på et kastet arbeidsemne for å lære denne skjæremuligheten. Skjæredybden er nå valgt. Når sagbladet senkes manuelt (Se Ka, Kb) vil bladet rekke under sokkelen til den valgte dybden.Mini multifunksjonssag NOR

3-POSISJONSHÅNDTAKET (Se F) Sagen har et håndtak/motorhus med et mykt grep som kan settes i 3 forskjellige skjærevinkler: 0°, 15° og 30°. Denne muligheten gir deg mer effektive skjærevinkler for forskjellige applikasjoner og bedre grep med maksimal kontroll. Grip håndtaket med én hånd og trykk håndtaksjusteringsknappene “INN” for å utløse håndtaksjusteringen. Beveg håndtaket fremover eller bakover (Se F) for å finne de 3 forskjellige posisjonene. Når håndtaket kommer til 1 av de 3 posisjonene vil justeringsknappen sprette ut og håndtaket låses i denne posisjonen. Når håndtaket justeres, må du Alltid kontrollere at knappen har sprettet ut og at håndtaket er låst i posisjon. Hvis håndtaket fremdeles kan beveges fremover eller bakover må du gjenta prosessen til håndtaket er trygt låst i posisjon. ADVARSEL: Ikke bruk sagen hvis håndtaket ikke er låst i posisjon og fremdeles kan beveges fremover eller bakover. Unnlater du å låse håndtaket i 1 av 3 skjæreposisjoner kan det medføre at du mister kontrollen over sagen som kan resultere i alvorlige skader.

4. EIN-AUS-SCHALTER (Se G)

For å bruke utløserbryter for å slå “PÅ” sagen kan du plassere pekefinger, langfinger og ringfinger i det støpte fingergrepet med sikkerhetsutløserbryter, og de andre to fingrene på utløserbrettet (Se G). Klem på fingergrepet “bakover” til det “klikker”, og trykk deretter på fingerbrettet for å slå sagen “PÅ”. For å stanse sagen kan du løsne grepet på fingerbrettet, så vil fingergrepet med sikkerhetsutløserbryter beveges tilbake i “AV”- posisjon.

i) Før sagen forsiktig gjennom skjærelinjen.

Ikke sett sagbladet fast i kuttet. Før bladet fremover med en hastighet som gjør at bladet ikke sliter. Når kuttet er ferdig kanMini multifunksjonssag NOR

du utløse sikkerhetsknapp og brettbryter og la bladet stanse helt. Ikke ta bort sagen og bladet fra arbeidsemnet mens bladet beveger seg. Dette kan skade kuttet, forårsake tilbakeslag, føre til at du mister kontrollen og resultere i alvorlige skader. j) Når bladet og sagen er fjernet fra arbeidsemnet (Se Kf), kommer det nedre bladvernet og sokkelen automatisk til å beveges ned og bladvernets utløserknapp vil kobles i øvre bladvernet slik at bladet låses over sokkelen (Se Kg). ADVARSEL: Bruk aldri sagen mens hendene holdes slik som vist på Fig. L2.

7. KAPPING OG KLØYVING (Se M1, M2)

a) Bruk alltid sagen med hendene i riktig posisjon (Se M1, M2). ADVARSEL:Hold alltid full kontroll over sagen for å gjøre sagingen tryggere og enklere. Å miste kontrollen over sagen kan forårsake en ulykke som kan føre til mulige alvorlige skader. b) Når du kapper eller kløyver må du sette midten på “V”-hakket foran på sokkelen på linje med skjærelinjen (Se J). c) Ettersom tykkelsen på blad varierer må du prøveskjære i noe avfall langs skjærelinjen for å fastlå hvor mye (om noe) du bør forskyve bladet fra skjærelinjen for ta bladets tykkelse med i beregningen for et riktig kutt. KLØYVING (Se M2) Bruk alltid en styreskinne når du lager lange eller brede kløyvinger med sagen. Du kan enten bruke en rettkantskinne (selges separat) eller parallellskinnen som følger med sagen.

8. Å SKJÆRE MED RETTKANTSKINNE

(Se M1) Du kan lage en god kløyveskinne ved å klemme fast en rettkantskinne til arbeidsemnet. a) Merk av posisjonen til sidekanten på sagsokkelen (skjæreplattformen) og fest en rettkantskinne (solgt separat) ordentlig på merkelinjen, parallell til skjærelinjen. b) Mens du skjærer må du holde kanten på sagens sokkel helt inntil rettkantskinnen og flat på arbeidsemnet. c) La alltid bladet komme opp i full hastighet, og før det så forsiktig gjennom arbeidsemnet. Ikke sett fast bladet i kuttet. Før sagen fremover med en hastighet som gjør at bladet ikke sliter.

9. MONTERING OG BRUK AV

PARALLELLSKINNE (Se N1,N2,N3) Sagen leveres med en parallellskinne som er nesten 18 cm lang på skinnekanten. Den kan brukes til å lage nøyaktige parallelle kutt når du beskjærer et arbeidsemne. Den festes til sagens sokkel. Armen på kantskinnen har på begge sider merker fra 0 til 7 tommer med 1/4 tommers-intervaller og 1 til 18 centimeter med 10 mm-intervaller for lett justering av kuttet. Parallelskinnen kan brukes med skinnekanten nedover for en kant på et arbeidsemne enten for kapping eller for kløyving (Se N2), men også oppover som en styreskinne mot en vegg for indre kutt (Se N3). a) Plasser parallellskinnen slik at armen kan smette inn i monteringshullene foran på sagens sokkel (Se N1), og løsne festeskruen. b) Juster parallellskinen til riktig skjærelengde. c) Stram til festeskruen på parallellskinnen(20). d) Klem fast arbeidsemnet før du begynner skjæringen. e) Plasser parallellskinen skikkelig mot kanten på arbeidsemnet (Se N2), eller mot en vegg (Se N3). Ved å gjøre dette kan du få et riktig kutt uten å klemme bladet. f) Kontroller at styrekanten på arbeidsemnet eller veggen er rett, slik at det gir et rett kutt (Se N2,N3). g) La alltid bladet komme opp i full hastighet, og før det så forsiktig gjennom arbeidsemnet. Ikke sett fast bladet i kuttet. Før sagen fremover med en hastighet som gjør at bladet ikke sliter.

midt i, eller inne i et arbeidsemne, eller et senkningskutt direkte i en overflate som har en fast basis, slik som undergulv, ytterpanel, panelplater eller tre- eller laminatparkett som ligger opp på undergulv. a) Merk av skjærelinjen på overflaten som skal skjæres i. b) Angi skjæredybden i tykkelse til det materialet som skal skjæres, (undergulv/ gulv, panel, laminatgulv osv.) c) Plasser sagens sokkel på arbeidsemnet i forhold til skjærelengdeindikatoren (slik at du begynner å skjære på det stedet som stemmer overens med skjæredybde- innstillingen. (Se D). d) Sett på sikkerhetsutløser og fingerbrettbryter for å slå sagen “PÅ”. e) La bladet komme til full hastighet. f) Løsne bladvernets utløserknapp manuelt mens du holder fingerløftebraketten bak på sokkelen (Se Oa). g) A. Senk bladet langsomt i arbeidsemnet. B. Før sagen forsiktig gjennom skjærelinjen til forreste dybdemerket som er markert på skjærelengde-indikatoren på sagens sokkel står på linje med kutt-sluttmarkering på arbeidsemnet. (Ikke sett sagbladet fast i kuttet. Før bladet fremover med en hastighet som gjør at bladet ikke sliter). C. Når kuttet er ferdig kan du utløse sikkerhetsknapp og brettbryter og la bladet stanse helt. Ikke ta bort sagen og bladet fra arbeidsemnet mens bladet beveger seg. Dette kan skade kuttet, forårsake tilbakeslag, føre til at du mister kontrollen og resultere i alvorlige skader. h) Når bladet og sagen er fjernet fra arbeidsemnet, kommer det nedre bladvernet og sokkelen automatisk til å beveges ned og bladvernets utløserknapp vil kobles i øvre bladvernet slik at bladet låses over sokkelen.

DETTE REDSKAPET Hvis ditt elektriske verktøy blir for varmt, kjører du den uten belastning i 2-3 minutter for å avkjøle motoren. Unngå langvarig bruk ved veldig lave hastigheter. Beskytt sagbladet mot slag og støt. For sterk fremføring reduserer maskinens ytelsesevne sterkt og reduserer sagbladets levetid. Sageytelse og snittkvalitet er vesentlig avhengig av tilstand og tannform til sagbladet. Derfor må det kun brukes skarpe sagblad som er egnet for materialet som skal bearbeides. VEDLIKEHOLD Ta ut støpselet fra stikkontakten før du foretar justeringer, service eller vedlikehold. Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hvis den medfølgende ledningen er beskadiget må den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for å unngå risiko. MILJØVERNTILTAK Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.Mini multifunksjonssag NOR
