MANUAL DE UTILIZADOR WX424.1 WORX

• Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.

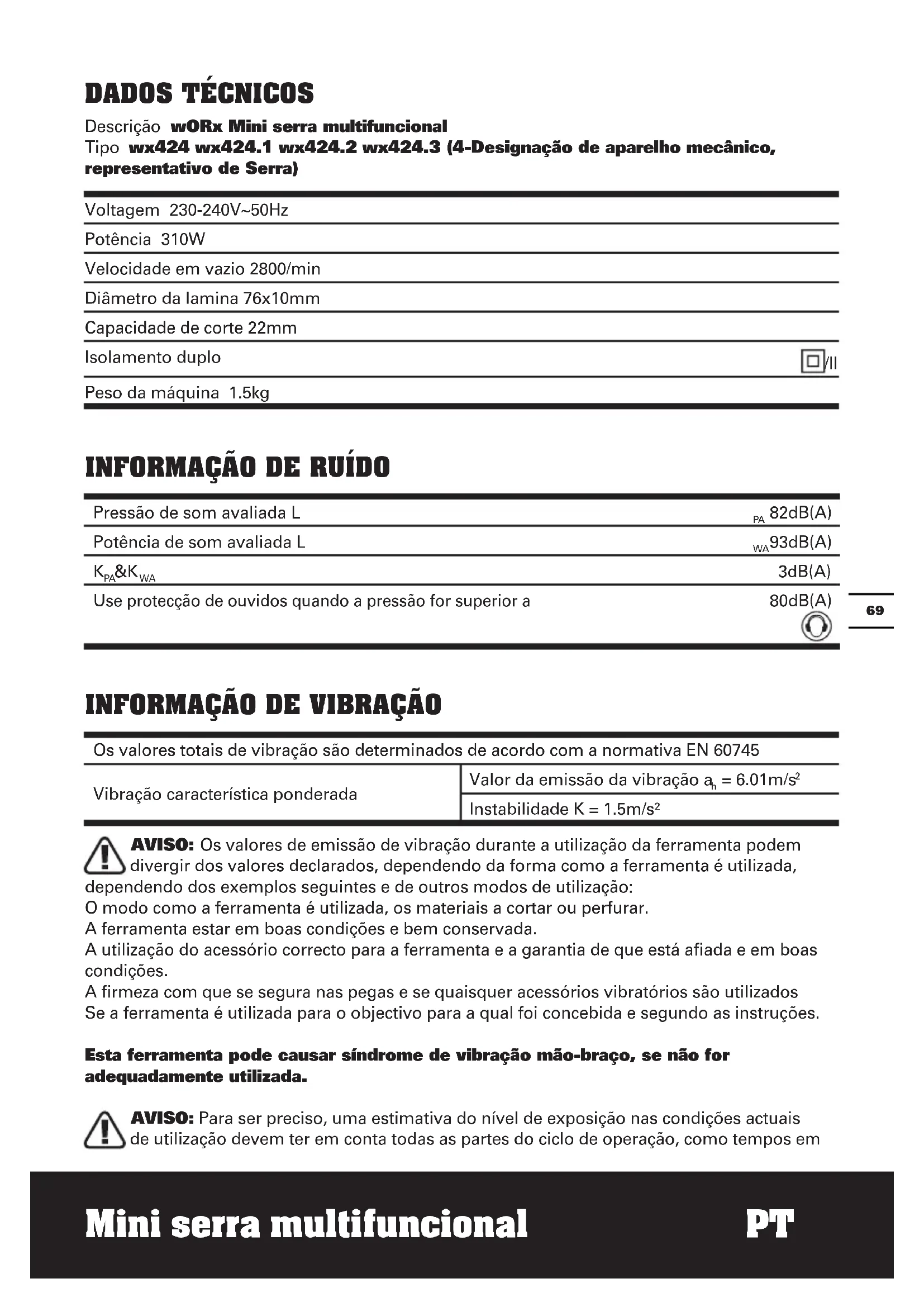

DADOS TÉCNICOS

Descrição wORx Mini serra multifunctional

Tipowx424wx424.1wx424.2wx424.3 (4-Designacao de aparelho mecanico, representativo de Serra)

Voltagem 230-240V~50Hz

Potência 310W

Velocidade em vazio 2800/min

Diâmetro da lamina 76x10mm

Capacidade de corte 22mm

Isolamento duplo

Peso da boaquina 1.5kg

INFORMAÇÃO DE RUIDO

Pressão de som avaliada L	82dB(A)
Potência de som avaliada L	93dB(A)
KPA&KWa	3dB(A)
Use proteção de ouvidos quando a pressão for superior a	80dB(A)

INFORMAÇAO DE VIBRAÇÃO

Os values totais de vibração são determinados de acordo com a normativa EN 60745
Vibração caractéristica ponderada	Valor da emissão da vibração an = 6.01m/s2
	Instabilitadé K = 1.5m/s2

AVISO: Os values de emissão de vibração durante a utilização da ferramenta podem divergar dos values declarados, dependendo da forma como a ferramenta é realizada,ndo os exemplos seguides e de outros他们在utilização:

O modo como a ferramenta é'utilizada, os materiais aURTAR ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados

Se a ferramenta é realizada para o objectivo para a qual foi concebida e segudo as instruções.

Esta ferramenta pode causar sindrome de vibração muito-braco, se não for inadequamente realizada.

AVISO: Para ser preciso, uma estimativa doível de exposicao nas condições actuais deutilização devem ter em conta todas as partes do ciclo de operação, como tempos em

que a ferramenta está desligada e quando está em functiimento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o;nivel de exposicao durante o periodo total de trabalho.

Como minimizar o seu risco de.

Utilize sempre formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável).

Se a ferramenta for utilizes regularmente, invista em accesórios anti-vibração.

Evite utilizes ferramentas a temperatures de 10^ ou inferior.

Planeiro o seu horario de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.

ACESSORIOS

		wx424 wx424.1	wx424.2	wx424.3
Adaptar de vázuo 1 1 1
Tampa da base àprove de riscos 1 1 1
Guia paralela 1 1 1
Chave de bocas 2 2 2
Lâmina da serra	24T TCT lâmina para corte demadeira	2 1
	44 HSS para a lâmina geral 1 1 /
	50# disco diamantado 1 1 /

Recomendamos-Ihe que compre todos os acessórios no fornecedor ond tenha adquirido a ferramenta. Utilize acessórios de boa qualida e de marca conhecida. Escolha as freses de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor también podeaabdar e aconsehar.

REGRAS DE SEGURANÇA ADICIONAIS PARA A SUA MINI SERRA MULTIFUNCIONAL

1. Use sometime uma mascara protectora, protecao auricular e oculos de protecao.
2. Utilize somente as lâminas de serra recomendadas na espécificação.
3. Use sometime luvas when manusear as láminas da serra e materiais asperos. As láminas da serra devem ser transportadas num porta-láminas, sempre que possível.
4. Desenrole completeness a extension do quando do cabo para fazer o potencial sobraquecido.
5. Quando precisar de um cabo de extensão, assegure-se de que tem a amperagem adequada para a sua ferramenta électrique e se as condições electrolyicas são seguras.
6. Certifique-se de que a sua tensão de alimentação é a mesma que está indica na placá de caractéristicas.
7. A sua mini serra multifunctional é uma ferramenta portátil. Não fixe a sua mini serra multifunctional.
8. Antes de起初 o corte, verifique se a LINHA de corte está livre de pregos, parafudos, etc.
9. Não utilize a mini serra multifunctional paraURTAR peças de trabalho de preocupas dimensoes.Se possivel utilize uma serra de vaivém.
10. Faça sempre cortes com a lamina virada para baixo, e nunca para cima ou para o lado.
11. Não utilize uma lamina a não ser que a velocidade nominal da lamina excessa a velocidade da serra em vazio.
12. Nunca retire o Sistema de proteção. Nunca utilize a serra se o Sistema de proteção não estiver a functionar correctamente. Nunca bloqueie a proteção móvil quando estiver aberta. A proteção deve mover-se livrente.
13. Verifique sempre se as paredes, pavimentos e tectos tem cabos electricos ou tubagens ocultos.
14. Após longos periodos de trabajo, os componentes metalicos externos e os

acessórios poder aquecer.

1. Não corte materiais que contenham amIENTo.
2. Não utilize a serra versátil paraURTARramos de arvore ou troncos demadeira.
3. Não utilize quaisquer rodas abrasivas.

INSTRUÇÉS DE SEGURANÇA PARA TODAS AS SERRAS

ATENÇA:

1. Mantenha as mês afastadas de area de corte e da lâmina. Mantenha uma das mês no Manipulo auxiliar ou na caixa do motor. Se segurar a serra com as两大 mês, não há perigo de serem cortadas pela lâmina.
2. Não tenha nenem cologne nada por baixo da pena de trabalho. Por baixo da pena de trabalho, a proteção não pode defende-lo da lámina.
3. Ajuste a profundidade de corte à espessura da peça de trabalho. Por baixo da peça de trabalho, deve ficar visível pelo menos um dente completeness de toda a lamina.
4. Nunca segure com as mês uma coisa que estiver aURT, nem a apoie nas pernas. Fixe a peça de trabalho numa plataforma estável. É importante apoiar a peça de trabalho adequamente para minimizar o risco de exposicao do corpo, prisao da lamina ou perda de controlo.
5. Quando serrar madeira no sentido do comprimento utilize sempre um calo ou uma regua como guia. Isto melhor aexactão do corte e reduz as hipóteses de prisao da lamina.
6. Utilize sempre lâminas com a dimenso correctae e o fornato dos orificios do veio. As lâminas que não coincidam com as peças de montagem da serra funcionalo excentricamente, causando a perda de controlo.
7. Nunca utilize as anilhas ou a porcadā lāmina danificadas ou improprias.

As anilhas e a porca da lamina foram concebidas especialmente para a sua serra, para um rendimento e segurar do trabalhoOPTIMOS.

INSTRUÇÉS DE SEGURANÇA ADICIONAIS PARA TODAS AS SERRAS. CAUSAS E MEDIDAS DE PREVENÇÃO DO OPERADOR CONTRA O RECUO:

• O recuo é uma reacção repentina quando uma lamina da serra está entalada, Presence ou desalinhada, queprovoca o descontrolo da serra e faz com saia da peça de trabalho na direcção do operador;
• Quando a lámina está entalada ou presa nomeetingdo entalhe,a lámina encrava e o motor reage movendo rapidamente a unidade paraTRSna direcçãodo operador;
• Se a lamina estiver torcida ou desalinhada durante o corte, os dentes na extremidade de returno poder descer mais fazer na superficie superior da madeira, fazendo com que a lamina salte do entalhe e recue na direcção do operador.

O RECUO É O RESULTADO DE UMA MA UTILIZACão E/OU PROCEDIMENTOS OU CONDIÇões DE FUNCIONAMENTO INCORRECTOS, QUE PODERÁ EVITAR SE TOMAR AS PRECAUÇões ABAIXO DESCRITAS.

1. Secure bem na pega com as两大ismos na serra e coloque os braços de forma a resistir às forças de recuo. Posicao o corpo em cadaolvimento da lamina, mas não em paralelo com a lamina. O recuo poderá fazer com que lamina salte para trás, mas as forças de recuo podem ser controladas pelo operador se forem tomadas precauções adequadas.
2. quando a lamina estiver presa ou o corte for interrompido por qualquer razão, solte o gatilho e segure na serra imóvel no material até a lamina parar completeness. Nunca tente tirar a serra da peça de trabalho ou puxar a serra paraTRS quando a lamina estiver em movimento, caso contrário pode ocorro r recuo.

Investigue e aplicque medidas correctivas para eliminar a causa de prisao da lamina.

1. Quando voltar a utiliser a serra na peça de trabalho, centre a lamina da serra no entalhe e verifique

se os dentes da lamina não está encravados no material. Se a lamina da serra estiver presa podeavança-la ou recuá-la da peça de trabalho, e a serra volta a funciona.

4. Painéis de suporte grandes para minimizar o risco de entalação ou de recuo da lámina.

Os paineis grandes tendem a vergar sob ao seu OWNIO. Os suportes devem ser colocados por baixo do动画 em ambos os lados proximo da LINHA de corte e da extremidade do动画.

1. Não utilize lâminas desgastadas ou danificadas. Quaisquer conjuntos de lâminas em mais condições ou não afiados provocam o atrito excessivo, a prisão da lâmina e o recuo.
2. As alavancas de bloqueio e de ajuste do angulo e profundidade da lamina, devem estar bem fixas antes de iniciar o corte. Quaisquer alteracoes de ajuste da lamina durante o corte podem causar prisões e recuos.
3. Tome precações adiconais quando fizer um "corte profundo" em paredes falsas ou outras superficies já existentes. A lamina saliente podeURTar objectos que podem provocar o recuo.

INSTRUÇÉS DE SEGURANÇA PARA UMA SERRA CIRCULAR COM PROTEÇÃO PENDULAR INTERIOR

1. Verifique se proteção inferior está correto, aprovece o inferior não se mover livramente e fechar repetinamente. Nunca fixe nem aperte a proteção inferior na posicao de aberta. Se a serra cair acidentalmente, a proteção inferior pode ficar dobrada. Levante a proteção inferior com o Manipulo de retracção, certifique-se de que a proteção se move livramente e não toque na lamina ou em quaisquer outras peças, em todos os ângulos e profundidas de corte.
2. Verifique o Functionamento da mola da proteção inferior. Se a proteção e a mola não funciona em corretoamente

tém que ser reparadas antes dautilização. A proteção inferior podefuncionar lentamente devido a peçasdanificadas,resíduos pegajos ouacumulação de resíduos.

1. Assegurar que a placá de guia da serra não vale mudar durante a execuição do vergelho " "corte quando a configuração da lamina cónica não está em 90^ .Blade deslocando lateralmente causarapontapede ligaçao e,provavelmente,paraTRS.
2. Verifique sempre se a proteção inferior está a cobrir a lámina, antes de colocar a serra na bancada ou no chão. Uma lámina sem proteção e inclina para fazer com a serra ande paraTRS, cortando todo o que estiver no seu caminho. Tenha atençao ao tempo que a lámina demora a parar(before do interruptor ser activado.

PONTOS DE SEGURANÇA QUANTO AO LASER

ATENÇA0! Leia atentamente as seguines instruções. A não observançaisasdesignuespodecausarchoquelectrico,incendioe/ou lesoes graves.

Este tipo de laser normalmente não aparena riscos ópticos,avra colocar o raio na direção dos olhos pode causar cegueira. Não olhe directamente para o raio laser. Pode haver risco caso se olhe deliberamente na direção do raio, quando favor observar todas as regras de segurarça que se seguem:

1. O laser deve ser uso e mantido de acordo com as instruções do fabricante.
2. Nunca direzione o raio para nenhuma pessoa ou objecto que não sera a peça a ser realizada.
3. 0 raio laser não deve ser direccionado deliberamente para ninguém, e deve

1. Certifique-se sempre de que o rai esteja direcionado para uma peça macça sem superficies reflectoras, como madeira ou superficies cobertas.
   Placas de aço brilhantes ou afins não são adequadas para as operações com laser,PGA a superficie reflectora por reflectir o raio de volta para o uso.
2. Não troque o aparecido laser por outras.
   Consertos devem ser realizados pelo fabricante ou algo gue, autorizzato.
3. CUIDADO: O uso dos 控ulos ou ajustes differs do que está descrito ali pode resultar em exposicao arriscada a radiao.

PONTOS DE SEGURANÇA QUANTO AO LASER DE CLASSE 2

0 aparelho de laser embutido esta ferramenta é de classe 2 com radiação Tmaxima de 1mW e 650nm de comprimento de onda.

RADIAÇÃO LASER DE CLASSE 2, NÃO OLHE DIRECTAMENTE PARA O FEIXE LUMINOSO

SÍMBOLOS FUNCIONAMENTO

Para reduzir o risco de ferimentos o'utilizar deve ler o manual de instruções

Aviso

Isolamento duplo

Usar oculos de protecao

Usar protecao auricular

Usar mayscara anti-poeira

Os equipamentos electricos não devem ser desposados com o lixo domestico. Se existrem instalacoes adequadas deve recicla-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.

Radian laser

Olhe directamente para o feixe luminoso

NOTA: Antes de utiliser a ferramenta, leia atentamente o livre de instruções.

UTILIZACAO DE ACORDO COM AS DISPOSICOES:

A boa destina-se a realizacao de cortes longitudinais e transversais em madeira, aluminio, tubos e pavimentos em PVC, etc., mantendo-se fixa a peça de trabalho.

1. MUDANÇA DA FERRAMENTA (Ver Fig. A)

AVISO: Para a montagem da lamina de serra é necessário usar luvas de proteção. há perigo de lesões no caso de um contacto com a lamina de serra.

AVISO:Esta ferramenta ficaré extremamente quente après a sua utilizesação. Assecure-se que deixa a serra, a lámina e o eixo da lámina arrefecer antes de trocar as láminas.

a. Desligue a serra da tomada.

AVISO: Tirar a ficha da tomada antes do todos oseworkos no aparecido.

b. Solte o parafuso de fixação do eixo da lamina utilizing as das chaves Allen incluidas. Coloque uma chave no parafuso de fixação do eixo da lamina e a outras parte deTRS da estrutura do eixo.(Ver Fig.A)
c. Gire a chave colocada no parafuso de fixação no sentido dos ponteiros do relógio quando mantém a outras chave imóvel.
d. Remova o parafuso e o disco "D" exterior. (Ver Fig. B)
e. Defina a profundidade de corte para o maior de 22mm . Solte a alavanca para soltar a protecao e levante a base com o suporte de elevacao de dedo de forma a expor a lamina por baixo da base.
f. Secure a lamina utilizing una luva e remove a lamina, ou instale a lamina através da ranhura da lamina na base.
g. Coloque a nova lamina da serra através da ranhura da lamina na base no eixo contra a.

NOTA: Os dentes da laminadeero ficar apontados para cima na parte da fronte da serra tal como≧mostrado em (Ver Fig.B).

NOTA: A copia de avis e a Seta de

Rotação da Límina àsnas na lámina deverçao estar viradas para fora em direcção ao operador de forma a estarem visíveis (Ver Fig. C).

h. Substitua o disco "D".

i. Substitua o parafuso do eixo e aperte-o manualmente na direcção contraria acos ponteiros do relógio.
j. Utilize as das chaves Allen para aperturecuidadosamente o parafuso de fixacao do eixo.
k. Volte a colocar as duas chaves Allen na caixa.

NOTA: Nunca utilize uma lamina demasiado grossa que impeça que o disco "D" fique ajustado com a parte plana do eixo.

2.AJUSTE DA PROFUNDIDADE DE CORTE (Ver Fig.D)

NOTA: Utilize sempre a definição correcta para a profundidade da lâmina. A definição correcta para a profundidade da lâmina não deverá ultrapassar os 6 mm abaixo do material a ser cortado. Definir uma maior profundidade irá会上出乎凡响, é como a profunda estou. A sua serra está equipada com uma escaladeprofundidade de corte que Oferece uma maior precisão da Profundidade de Corte. A escalade Profundidade de Corteança-se no cimo da proteção superior da lâmina (Ver Fig. D). A)nossa sugestão de profundidade de corte:

	Capacidade de corte, espessura max.:
Madeira 0-22mm
Alumínio 0-3mm
PVC 0-12mm
Azulejo 0-8mm

Para definir a profundidade da lâmina (Ver Fig. E1, E2)

Determine a profundidade de corte desejada.
Destrave a alavanca de Indicação de Ajuste/
Bloqueio da Profundidade de Corte e
Complemento do Corte. Deslize o indicator
da Profundidade de Corte até à profundidade
de corte desejada. Trave a alavanca de

ajuste/bloqueio da Profundidade de Corte. O indicator de comprimento do corte (Ver Fig. D) é ideal para ideal para cortes no meio (ou interior) da peça de trabalho quando precise a saber onde o corte irá fazer e onde irá acabar.Esta funcionalidade permite-lhe identificar com precisão onde a lamina irá entrada na peça de trabalho, com base na profundidade da lamina selecionada. Pratique sempre num fragmento de peça de trabalho até se familiarizar com esta operação de corte. A profundidade de corte está ahora definida. quando a lamina da serra for baixada manualmente (Ver Fig. Ka, Kb), a lamina está abaixo da base com a profundidade selecionada.

3. AJUSTE DAS 3 POSIÇÉS DA PEGA (Ver Fig. F)

A sua serra tem um compartmento para o motor/pega com punho macio que pode ser ajustada a 3 angulos de corteVRTentes, 0^ 15^ e 30^ .Esta funcionalidade offerece angulos de corte mais eficientes para varias aplicacoes e para um comforts adicular no manuseamento com um controlo maximo. Secure a pega com uma mao e corregue no botao de ajuste da pega para poder ajutar a pega.Mova a pega para arente ou paraTRS (Ver Fig.F) atedecaras 3 posicaoes differentes.Quando a pega encontrar 1 das 3 positoes,o botao de ajuste ira saltar para fora e a pega ficarafixa.nessa posicao.Aoajustar a pega, asseguire-se sempre que o botao saltou para fora e que a pega está fixa na posicao pretendida.Sea pega ainda se mover para arente ou para tras repita o processo ate que a pega esteja bem fixa na posicaopretendida.

AVISO: Não utilize a serra se a pegao não estiver fixa na posicao pretendida e se esta ainda se mover para arente ou paraTRS. Caso a pegao não esteja fixa em 1 das 3 posicaoes pode levar a uma perda de controlo da serra e resultar em ferimentos graves.

4. INTERRUPTOR DE LIGAR/DESLIGAR (Ver Fig. G)

Para activar o interruptor para "LIGAR" a serra, colque os dedos medio e indicator no

gatilho moldado do interruptor, e os outrosinous dedos na palheta do gatilho (Ver Fig. G). Aperte o gatilho com o dedo "para trás" até ouvir um "clique". Depois largue a palheta do gatilho para "LIGAR" a serra. Para parar a serra, solte a palheta do gatilho e o interruptor irá deslizar de volta à posicao "DESLIGADO".

5. UTILIZAR AS FUNCIONALIDADES DE LUZ e LUZ LED DE TRABALHO (Ver Fig. H, I)

AVISO: Nunca direczione o raio para nenhuma个人观点 ou objecto que não sera a peça a ser realizada. Ligue o raio laser apenas quando a serra estiver na peça de trabalho.

A sua serra circular tem uma luz laser incorpora. Para activar o interruptor da luz laser, a serra tem de estar ligada à tomada.

a. Não ligue o raio laser antes da serra está na peça de trabalho.
b. Marque a LINHA DE Corte na peça de trabalho.
c. Ajuste o angulo de corte e a profundidade de corte conforme for necessario.
d. Ligue a serra à tomada e carregue no interruptor do laser para ligar a luz laser.
e. Desligue sempre a luz laser quando acabar deURTAR.
f. A sua serra circular tem um luz de trabalho incorpORA para uma melhor visibiliDAe ao cortar. Para ligar a luz LED de trabalho, a serra tem de estar ligada a tomada. Mova o interruptor de desligado para LED.

6. INICIAR UM CORTE (Ver Fig. J,K,L1,L2)

a) Prepare e fixe a sua peça de trabalho e marque a LINHA de corte.
b) Defina a pega da serra com o ângulo desejado para o corte que deseja aplicar.
c) Defina a Profundidade de Corte (como o Comprimento de Corte correspondente).
d) Posicao a parte darente da base da serra na extremidade da peça de trabalho que está fixada solidamente. Alinne o centro do entalhe em "V" na parte darente da base com a LINHA de corte (Ver Fig. J).
e) Libertemanualmentealavanca para soltaraprotecao da lamina enquanto segura o suporte de elevacao de dedo na

parte posterior da base (Ver Fig. Ka, Kb) ao mesmo tempo que baixa a pega da serra e a lamina até a profundidade recomendada.

Assegure-se que a lâmina não está em contacto com a peça de trabalho.

f) Com ambas as mês na pega, aparez o gatilho moldado do interruptor "para às" quando aperta a palheta do interruptor para "LIGAR" a serra.
g) Deixe a lamina atingir a velocidade maxima antes de entrada na pega de trabalho e começar aURTAR.
h) Empurre a serra para baixo, mantendo a parte darente da base alinhada contra a peça de trabalho, quando empurra cuidadosamente a lamina da serra na direção da peça de trabalho. (Ver Fig. Kc).
i) Guie a serra cuidadosamente seguido a LINHA de corte. Não force a lâmina atraves do corte; mova cuidadosamente a lâmina da serra para a fronte de maneira a não forçar a lâmina. quando terminar o corte, solte o gatilho e a patilha do interruptor e espere até a lâmina parar completeness. Não remove a serra e a lâmina da peça de trabalho quando a lâmina ia estiver em movimento. Isso pode danIFICAR o seu corte, causar o recuo e perda de controlo e resultar em ferimentos graves.
j) quando a serra e a lámina ja estiverem suficientemente afastadas da peça de trabalho (Ver Fig. Kf), a proteção inferior da lámina e a base pode sercer automaticamente e a alavanca para soltar a proteção da lámina irá jintar-se à proteção superior da lámina, bloqueando a lámina acima da base (Ver Fig. Kg).

AVISO: Nunca utilize a serra com as suas mês posicionadas como muito na Fig. L2.

7. EFFECTUAR CORTES TRANSVERSAlE ECORTES LONGITUDINALS (Ver Fig. M1, M2)

a) Utilize a sua serra sempre com as madosmericanas correctamente (Ver Fig. M1, M2).

AVISO: Mantenha sempre um controlo adequado sob a serra de maneira a tornar o trabalho mais fácil e seguro. A perda de controlo da

serra pode causar um acidente do qual resultem ferimentos graves.

b) Ao efectuar cortes transversais ou longitudinais, alinne a sua LINHA de corte com o centro do entalhe em "V" localização na parte da fronte da base da serra (Ver Fig. J).
c) Dado que a grossura das lâminas varia, efectue um teste de corte num fragmento de material ao longo da LINHA guía de forma a determinar quanto, se se aplicar,deer afastar a lâmina da LINHA guía para permitir um corte preciso dada a grossura da lâmina.

Effectuar cortes longitudinalis (Ver Fig. M2)

Utilize sempre uma guia ao efectuar cortes longitudinais longos ou amplos com a sua serra. Pode'utilizar uma regua (venda separadamente), ou utiliser a guia paralela que veio inclua na sua serra.

8. CORTE COM UMA RÉGUA (Ver Fig. M1)

Pode efectuar una guia longitudinal eficiente fixando una regua a sua peça de trabajo.

a) Marque a posicao da extremidade da base da serra (plataforma de corte) e fixe com firmeza a regua (vendida separadamente), na marca e paralela a LINHA de corte.
b) Enquanto efectua o corte, mantenha a extremidade da base da serra nivelada com a regua e com a parte plana da peça de trabalho.
c) Espere sempre que a lamina atinja a velocidade Tmaxima e(before guie cuidadosamente a serra atraves de peça de trabalho. Não force a lamina atraves do corte. Mova cuidadosamente a serra para arente a uma velocidade que não force a lamina.

9. INSTALLação E UTILIZACão DA GUIA PARALELA (Ver Fig. N1,N2,N3)

A sua serra vem com uma guia paralela de 7 polegadas de comprimento na extremidade da guia.Esta guia permite-lhe efectuar cortes paralelos precisos ao trabalho uma coisa de trabalho. É montada na base da serra. O BRAço da extremidade da guia está marcado, deodos os lados, de 0 a 7 polegadas em incrementos de 1/4 de polegada, e de 1 a 18

centímetros em incrementos de 10 mm para um fácil ajuste do seu corte. A guía paralela pode ser realizada com a extremidade da guía virada para baixo para guiar ao longo da extremidade de uma coisa de trabalho em cortes transversais e longitudinais (Ver Fig. N2), ou virada para cima para guiar contra uma parede em cortes interiores (Ver Fig. N3).

a) Posicao a guia paralela de maneira a que o braço possa deslizar até às ranhuras de montagem na parte darente da base da serra (Ver Fig. N1), e afrouxe o parafuso de retenção.
b) Ajuste a guia paralela ao comprimento de corte desejado.
c) Aperte o parafuso de retencao da guia paralela(20).
d) Fixe e apoie com firmeza com se a peça de trabalho antes de efectuar o corte.
e) Coloque a guia paralela com firmeza contra a extremidade da peça de trabalho (Ver Fig. N2), ou contra uma parede (Ver Fig. N3). Ao seguir este procedimento irá realizar um corte de qualida sem forçar a lâmina.
f) Assegure-se que a extremidade da pegade travaico que vai servir de guia, ou aparede, e plana, de forma a produzir um corte uniforme (Ver Fig. N2,N3).
g) Espere sempre que a lamina atinja a velocidade Tmaxima e(before guie cuidadosamente a serra atraves de peça de trabalho. Não force a lamina atraves do corte. Mova cuidadosamente a serra para arente a uma velocidade que não force a lamina.

10. CORTES DE MERGULHO OU INTERIORES (Ver Fig. Oa, Ob, Oc) Cortar una superficie solida

Uma das maiores vantageiros desta serra é a sua capacidade de efectuar cortes de vergulho no meio ou interior de umaPEGa de trabalho, ou efectuar cortes de vergulho directamente em superficies solidas, tais como sub-soalhos, rodapés, paineos de revestimento e soalhos laminados ou de madeira rija montados sobre os sub-soalhos.

a grossura do material a ser cortado, (sub -soalho, rodapé, soalho laminado, etc.)

c) Alinne (posicao) a base da serra na pegao de travaico com a sua markacao,utilizing a guia de Comprimento de Corte (de maneira a que o seu punto de inico se alinne com a markacao correspondente a definicao de Profundidade de Corte (Ver Fig. D).
d) Active o gatilho e a patilha do interruptor e "Ligar" a serra.
e) Espere até a lamina atingir a velocidade Tmaxima.
f) Libertemanualmente a alavanca para soltar a protecao da lamina quando segura o suporte de elevacao de dedo na parte posterior da base (Ver Fig. Oa).
g) A. Baixecretuidadosamentealaminaateapeza de trabajo.
B. Guie a serra cuidadosamente atraves da LINha de corte até que a marca de profundidade darente na guia de comprimento de corte localizada na base da serra fique alinhada com a marca do fim na sua pena de trabalho. (Não force a lámina atraves do corte; mova cuidadosamente a lámina da serra para alene de maneira a não forçar a lámina).
C. quando terminar o corte, solte o gatilho e a patilha do interruptor espere até a lamina parar completeness. Não remove a serra e a lamina da coisa de trabalho quando a lamina ainda estiver em movimento. Isso pode danIFICAR o seu corte, causar o recuo e perda de controlo, resultando em ferimentos graves.
h) Quando a serra e a lámina ja estiverem suficientemente afastadas da peça de trabalho, a proteção inferior da lámina e a base pode serao descer automaticamente e a alavanca para soltar a proteção da lámina irá juntar-se à proteção superior da lámina, bloqueando a lámina acima da base.

11. REMOÇÃO DE SERRADURA (Ver Fig. 0)

A sua serra inclui um adaptor para tubo de borracha de que pode ser ligado à porta para extracção de po embutida na serra (Ver Fig. Q). Este adaptor pode ser ligado a um aspirador molhado/sequo (vendido

separamente). Isto iráaabdararemoverpo, serradura e fragmentos da area de corte.

12. TAMPA DA BASE A PROVA DE RISCOS (Ver Fig. R)

A sua serra inclui uma tampa da base à prova de riscos. Fixe-a à base da sua serra quando cortar peças de trabalho com superficies delicadas (acabamentos), tais como vinil, plácico, fibra de vidro, soalho fluctuante e azulejos que possam ser fácilmente riscados ou arranhados com a base de aço da serra.

DICAS DE USO PARA A SUA FERRAMENTA

Se a sua ferramenta eletrica aquecer muito, faça-a funciona em vazio durante 2 a 3 minutos para arr foceer o motor. Evite utilizes prolongadas a velocidades muito baixas.

Proteger as lâminas de serra contra golpes e pancadas. Um avanço demasiamente forte diminui sensivelmente a potência do aparelho e reduz a vidautil da lâmina de serra. A potência de serra e a qualida de corte dependem principalmente da situação e da forma dos dentes da lâmina de serra. Portanto so deveráutilizar lâminas de serra afiadas e apropriadas para o material a ser tratalhado.

MANUTENÇA

Retire o cabo de alimentacao da tomada. antes de efectuar quaisquer ajustamentos, reparacoes ou manutencao.

A sua ferramenta não requires qualquer lubrificacao ou manutenao adicular. A ferramenta, o Conjunto de baterias e o carregarao nao tem peças susceptivelis de ser substituidas pelo usoalizar. Nunca utilize agua ou produits quimicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco.

Se o cabo de alimentacao estiver danificado, este deve ser substituido pelo fabricante, seu agente autorizo ou pessoal和技术o qualificado para fazer qualquer situacao de perigo.

PROTECÇA OMBIENTAL

Os equipamentos electricos nao devem ser eliminados com o lixo domestico. Se

existirem instalacoes adequadas devere recicla-los.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconsehamento sobre reciclagem.

DECLARAGÉO DE CONFORMÍDADE

Nos,

POSITEC Germany GmbH

Descrição WORX Mini serra multifunctional

WX424.3 (4-Designação de aparelho mecanico, representativo de Serra)

Função Corte de materiais diversos, com uma lamina rotativa dentadas

Cumpre as següntes directivas:

Directiva respeitantamea macuinas 2006/42/EC

Directiva respeitant a compatibilidade

electromagnética 2004/108/EC

Diretivo RoHS 2011/65/EU

Normas em conformidade com

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-5

EN 60745-1

EN 847-1

Pessoa autorizada a compiling o ficheiro和技术ico,

Nome Russell Nicholson

Endereço Positec Power Tools (Europe)
