BRUKSANVISNING WX424.1 WORX

POSITEC Kvalitetschef

1. SOFT GRIP -KAHVA

2. MOOTTORIN KOTELO

3. KÄYNNISTYSKYTKIN

4. SAHAUSSYVYYDEN ASTEIKKO

5. SUOJAN VAPAUTUSVIPU

6. SORMINOSTOULOKE

7. PÖLYPUTKI (Katso Kuvat Q)

8. ALEMPI TERÄNSUOJUS

9. YLEMPI TERÄNSUOJA

10. LEIKKAUKSEN OSOITUSASTEIKON PITUUS

11. TERÄN KIINNITYKSEN ALUSLEVY

12. KARAN KIINNITYSRUUVI

13. ASENNUSPAIKAT YHDENSUUNTAISOHJAIMELLE

14. SYVYYDENSÄÄTIMEN LUKITUSVIPU

15. LASEROHJAIN JA LED-TYÖVALO

16. KAHVAN SÄÄTÖPAINIKE

17. LASERIN JA LEDIN PÄÄLLE/POIS-KYTKIN

18. POHJALEVY

19. NAARMUUTTAMATON POHJASUOJA (Katso Kuvat R)

20. SUUNTAISOHJAIMEN LUKITUSRUUVI (Katso Kuvat N1)

VAROITUS: Använd skyddshandskar vid montering av sagg Klingan. Om sagg Klingan berörs finns risk für persorskada.

VAROITUS: Dra ut stickproppen innan Åtgärder utförs på maskinen.

och tandform. Använd darüber endast välskärpta och für aktuellt material lampliga sagklingor.

HUOLTO

a. Ta ledningen ut av stikkontakten.

A skjare i en overflate som har en fast basis

En av de store fordelene med delle sagen er at den kan lage senkningskutt direkte,

midt i, ellerinne i et arbeidsemne,ller et senkningskutt direkte i en overflate som hare en fast basis, sik som undergulv,ytterpanel, panelplaterr tre-ller laminatparkett som ligger opp pa undergol.

*Avbildat aller beskrivet tillbehör ingår delvis inte I leveransomfånget.

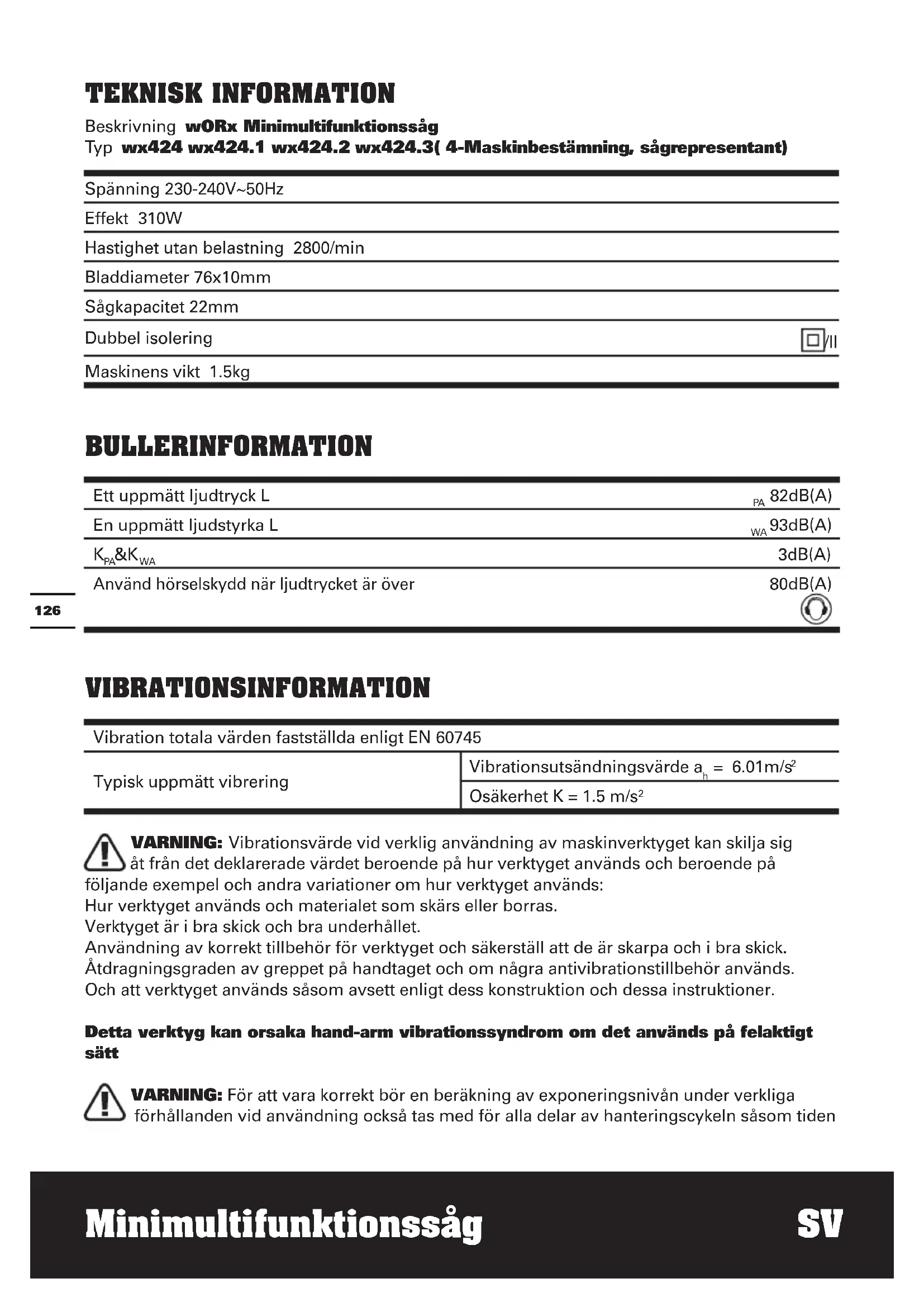

TEKNISK INFORMATION

Beskrivning wORx Minimultifunktionssag

Typwx424wx424.1wx424.2wx424.3(4-Maskinbestämming,sagreparent)

Spanning 230-240V~50Hz

Effekt 310W

Hastighetutan belastning 2800/min

Bladdiameter 76x10mm

Sågkapacitet 22mm

Dubble isolering

Maskinens vikt 1.5kg

BULLERINFORMATION

Ett uppmätt ljudtryck L	82dB(A)
En uppmätt ljudstyrka L	93dB(A)
KPA&KWa	3dB(A)
Använd hörskénydd:när ljudtrycket:är:över	80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745
Typisk uppmätt vibrering	Vibrationsutsändningsvärde ah=6.01m/s2
	Osäkerhet K=1.5 m/s2

VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig at fran det deklarerade värdet beroende på hur verktyget används och beroende på

foljande exempel och andra variationer om hur verktyget anvands:

Hur verktyget används och materialet som skärs eller borras.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Atdragningsgraden av greppet på handtaget och om nagra antivibrationstillbehör används.

Och att verktyget används sāsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

WARNING: För att vara korrekt bör en beräkning av exponeringsniv'an under verkliga forhällanden vid användning också tas med for alla delar av hanteringscykeln sösom tiden

när verktyget ar avständt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivan over den totala arbeitsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det vãsmort (där sä behövs) Om verktyget sk användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

		wx424 wx424.1	wx424.2	wx424.3
Vakuumadapter 1 1 1
Repsäkert basskydd 1 1 1
Parallellguide 1 1 1
Skruvnyckel 2 2 2
Sägeblat	24T TCT klinga fürTRSågning 1 2 1
	44 HSS für vanliga blad 1 1 /
	50# diamant skiva 1 1 /

Vi rekommenderar att du koper alla dina tillbehör frän sama affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett vällkant marke. Se avsnittet med arbetstips ienna bruksanvisning eller tillbehorets Förpackning for mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

YTTERLIGARE SÄKERHETSREGLER FÖR DIN MINIMULTIFUNKTIONSSAG

1. Använd alltid att munskydd, hörsksydd och skyddsglasögon.
2. Använd bara klingor som rekommenderas i specifikationen.
3. Använd alltid handskar när du hanterar klingor och skrovliga material. Klingorna maste forvaras i en hallaren, när det ar praktiskt möjlgit.
4. Rulla ut alla kabeltrummor helt for att undvika möjlig overhettning.
5. När det behövs en förlängningsladd maste du se till att den har korrekt amperevara de for ditt verktyg och att den används i ett elektoniskt sakert skick.
6. Kontrollera att huvudströmmen har sama varde som på verktygsskylten.
7. Din minimultifunktionssag ar ett handhallet verktyg, spann inte fast din minimultifunktionssag.
8. Innan du bōrjar sāga kontrollerar du att det inte finns spikar, skruvar, etc. i sāglinjen.
9. Skär inte små arbetsstycken med en minimultifunktionssag. Om det är möjlg, använd en figursag.
10. Sāga bara med klingan riktad nedāt, aldrig uppāt uller sidleds.
11. Använd aldrig en klinga om inte klingans hastighet överskrider sagens hastighetutan belastning.
12. Ta aldrig bort klingskyddet. Använd aldrig sagen om skyddssystemet inte fungerar korrekt. Öppna och lås aldrig det rörliga skyddet. Skyddet maste vara fritt rörlicht.
13. Kontrollera alltid vaggar, golv och tak for att undvika dodla strömkablar och - rör.
14. After langvarig användning kan externa metalldilar och tillbehör bl varma.
15. Kapainte material som innehaller asbest.
16. Använd inte minimultifunktionssag für att skära tradkvistar eller vedtran.
17. Använd inte slipskivor av nçon sort.

SÄKERHETSINSTRUKTIONER FÖR ALLA SÄGAR

WARNING!

1. Häll händerna borta frän sagområdet och klingan. Häll din andra hand på hjälphandtaget, eller motorhuset. Om böda händerna häller sagen kan de inte komma i beröring med klingan.
2. Stickinte in händerna under arbetsstycket. Skyddet skyddar dig inte fran klingan under arbetsstycket.
3. Justera sagdjupet till arbetsstyckets tjocklek. Mindre an en hel spets p klingan bör vara synlig under arbetsstycket.
4. Håll aldrig arbetsstycket i händerna eller over benen. Spänn fast arbetsstycket på en stabil platform.

Det ar viktigt att stodja arbetsstycket korrekt for att minimera kroppsexponering, forhindra att bladet kör fast erer att man forlorar kontrollen.

1. Använd alltid att hinder aller en guidemed rak kant.Detta forbättrar exakthetenpå sagningen och minskar risken for attklingan kor fast.
2. Använd alltid klingor med korrekt storlek och form på axelhålen. Klingor som inte passar härdvaran på sägenkommen inte att gå cirkelrunt, och göra att man forlorar kontroll.
3. Använd aldrig en skadad aller defekt packning eller bult till klingan.

Klingpackningarna och bulten tillverkades speciellt for din sag, for optimal prestanda och sakerhet vid drift.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALLA SÄGAR FÖR ATT FÖRHINDRA REKYLER:

• Rekyl uppSTAR plotsligt nar sagklingan ar klamd, bojd aller felaktigt inriktad, och gor att en okontrollerad sag lyfts upp och ut fran arbetsstycket mot användaren;
• När klingan ar snävt klände eller böjd på grund av att hällaren:går nerkommen klingan att stoppa och motorn for encheten mycket snabbt tillbaka mot användaren;
• Om klingan blir für böjd aller felaktigt inriktad i sagsparetkommen tänderna pa

den bakreänden av klingan att gäner djupt i traets yta och gora att den fors ut ur hällaren och hoppar tillbaka mot användaren.

EN REKYL UPPSTAR PÅ GRUND AV ATT SÄGEN ANVÄNDS FELAKTIGT OCH/ELLER PÅ GRUND AV FELAKTIGT BRUK ELLER FÖRHALLANDEN OCH KAN UNDVIKAS MED HJÄLP AV ÅTGÄRDERNA SOM BESKRIVS NEDAN.

1. Bibehäll ett fast grepp med báda händerna på sagen och häll armarna på ett sändant satt att det motverkar rekyler. Häll kroppen på en av sidorna om klingan, men inte i säglinjen. En rekyl gör att sagen hoppar tillbaka, men rekyler kan kontrolleras av användaren, om nödvändiga atgärder utförs.
2. När bladet kör fast eller när en sänging avbryts av nàgon anledning, släpper du på knappen och häller sagen stilla i materialet tills Klingan stoppar helt. Försök aldrig ta bort sagen frän arbetsstychet aller dra den tillbaka samtidigt som klingan rör på sig eller rekyl kan uppsta. Kontrollera och vidta niedvändiga atgärder for att eliminerera orsaken till att klingan kör fast.
3. När du startar om sagen i arbetsstychet, centerar du sagklingan i hällaren och kontrollerar att sagtänderna inte vidrör materialet. Om klingeran kör fast kan den hoppa upp eller framkalla rekyl från arbetsstychet nar sagen startas om.
4. Håll fast stora paneler for att minimera risken for att bladet kläms fast aller rekylerar.

Stora paneler kan svikta under sin egen vikt. Man maste placera stod under panelen pa bada sider, nar saglinjen och nara panelens kant.
5. Använd inte sloa aller skadade klingor.

Oslipade eller felaktigt isatta klingor i hällaren skapar overdriven friktion, gör att sagen fastnar och orsakar rekyl.

1. Justerspakarna for Klingans djup och fasning maste vara spanda innansagningen gors. Om klingans justering

växlar vid sagningen kan det gora att klingan kor fast aller rekylerar.
7. Var extra försiktig nar du gör en "sänksågning" i vöggar aller andra otydliga områden. Den utskjutande klingan kan söga objekt som skapar rekyl.

SÄKERHETSINSTRUKTIONER FÜR CIRKELSÄG MED INRE PENDELSKYDD

1. Kontrollera det undre skyddet sa att det stängts sakert fore varje anvandning. Anvand inte sagen om det under skyddet inte kan flyttas fritt och stangs direkt. Spann ell er bind aldrig fast det undre skyddet i oppen position. Om sagen tappas kan det undre skyddet bojas. Lyft pa det undre skyddet med handtaget och se till att det rors fritt och inte vidrOR klingan aller andra delar, i alla sagvinklar och -djup.
2. Kontrollera fjädern på det undre skyddet. Om skyddet och fjädern inte fungerar korrekt måste de reparerasFore användning.Det undre skyddet kan fungera dåligt på grund av skadade delar, gummiavlragringar eller ansamlat skräp.
3. Sakerställa att styrplatta av sag intekommen att flytta under utforandet av "doppa cut "när bladet fasning inställningen inte vid 90^ . Blade flytta i sidled kommer att orsaka bindande och kan luta sig tillbaka.
4. Se alltid till att det undre skyddet tacker klingan innan du placerar sagen på en bänk eller ett golv. En oskyddad klinga gör att sagen rör sig bakåt och sagar allt i dess väg. Vad medveten om den tid det tar for klingan att stanna after att kontakten släppt's.

SÄKERHETSPUNKTER FÜR DIN LASER

WARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varninger och instruktioner für fremtida bruk.

Dessa laserenheter innebär normalt ingen optisk risk, men att stirra in i stralen kan orsaka blixtblindhet. Stirra inte direkt pa laserstralen.

Det kan vara farligt att stirra stint in i stralen. Folj alla sakerhetsregler enligt foljande:

1. Lasern ska anvandas och underhallas enligt tillverkarens instruktioner.
2. Rikta aldrig stralen mot en person aller nagot annat foremål an arbetsstyetcket.
3. Laserstrålen fär inte riktas avsiktligt mot nàgon person och fär inte riktas mot ögonen på en person langre an 0,25 sekunder.
4. Se alltid till att laserstrålen ar riktad mot ett stadigt arbetsstycke atan reflekterande ytor, dvs trä aller skrovliga ytor ar acceptabla. Klart glänssende reflekterande stålark eller lampar sig inte for laseranvändning eftersom den reflekterande ytan kan få laserstrålen att riktas tillbaka mot användaren.
5. Byt inte ut laserenheten mot en annan typ. Reparationer maste utforas av tillverkaren aller en auktoriserad agent.
6. FÖRSIKTIGHET: Att använda andra kontroller eller justeringar an de som angetts här kan leda till farlig strålningsexponering.

SÄKERHETSPUNKTER FÜR DIN KCLASS 2 LASER

Den laserenhet som År monterad på detta verktyg År klass 2 med en max. strålning på 1mW och 650nm vågländ.

KCLASS 2 LASERSTRÄLNING, STIRRA INTE IN I LASERSTRÄLEN

SYMBOLER

For att minska risken for skador maste anvandaren laa braksanvisingen

Varning

Dubbel isolering

Använd skyddsglasögon

Använd hörsselydd

Använd skyddsmask mot damm

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)darrdet finns anlaggnaringfordet.Kontakta dina lokala myndigheter elliterforsäljare for Iervinningsrld.

Laserstrålning

Stirra inte in i laserstralen

LADDNINGSPROCEDUR

OBS: Innan du anvander verktyget, las nogaigenom bruksanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING:

Maskinen ar avsedd for langsgaende och tvärgaende kapning av tra med raka saglinjer, aluminium, PVC-ror och kakel osv., stadigt vilande pa arbetsstyetket.

WARNING: Använd skyddshandskar vid montering av sagg Klingan. Om sagg Klingan berörs finns risk for personskada.

WARNING: Detta verktyg kan bli extremt hett after använding. SE TILL att lata sagen, bladet och bladspindels fästskruv kallna innan bladet bytes.

a. Koppla ifrän sagen.

WARNING: Dra ut stickproppen innan atgärder utförs på maskinen.

b. Lossa bladspindelns fästskruv med de två medfoljande sexkantsnycklarna. Placera ena nyckeln i bladspindelns fästskruv och den andra nyckeln på baksidan av spindelmontaget. (Se Bild A)
c. Vrid den nyckel som finns i fästskruven medurs medan den andra nyckeln hälls stilla.
d. Ta bort skruven och den yttre brickan "D". (Se Bild B)
e. Ställ in saggjupskalan på maximalt djup p2 22 mm.Frigor bladfrigöringspaken och hoj basen med fingerlyfthallaren for att exponera bladet under basen.
f. Ta tag i bladet med din behandskade hand och ta bort bladet aller installera bladet via bladöppningen i basen.
g. Placera det nya sagbladet via oppningen i basen och på spindelskaftet.

OBS: Tänderna på bladet ska peka uppät vid framkanten av sagen sāsom visas i (Se Bild B).

OBS: Varningen och Bladrotationspilen som visas på bladet skariktas utåt mot operatoren sa att dessa ar synliga (Se Bild C).

h. Satt tillbaka bricka "D".

i. Satt tillbaka spindelskruven och handdra den i riktning moturs.
j. Använd två sexkantsnycklar for att dra at spindelfästskruven ordentlich.
k. Satt tillbaka den sexkantsnycklarna i vaskan.

OBS: Använd aldrig ett blad som är for tjockt För att brickan "D" skall kunna kugga i mot den flata sidan av spindeln.

OBS: Använd alltid korrekt djupinställning for bladet. Korrekt inställning av bladdjupet for alla skärningar fär inte vara mer øn 6 mm under det material som sags. Om store djup tillåts ökar risken for rekyler och orsaka att sagskäret blir ojemnt. Din sag ar utrustad med skala for saggjup som ger ökad korrekthet pa saggjupet. Skalan for saggjupet ar placerad ovenpå det over sagbladsskyddet (Se Bild D). Vara foreslagna saggjup:

	Kapningskapacitet, max. tjocklek:
Trä 0-22mm
Aluminum 0-3mm
PVC 0-12mm
Kakel 0-8mm

INSTÄLLNING AV BLADDJUPET (Se Bild E1, E2)

Avgör önskat sādgjup. Lås upp justerings-/lässpaken for sāgdjup och langdsagningsindikatorn. Skjut indikatorn for sādgjup till önskat sādgjup. Lås justerings-/ lasspaken for sādgjup. Sāglängdsindikatorn (Se Bild D) ar idealisk für instickssägning aller fordjupningsssägning i mitten (eller inuti) ett arbetsstycke nar du behöver veta var sāgningen börjar och var denkommen att sluta. Denna Funktion later dig precisera var bladetkommen att stickas in i arbetsstycket, baserat på det bladdjup som valdes. Ova alltid på en skräpbit for att bekanta dig medenna sāghantering. Det valda sādgjupet ar nu install. När sāgbladet sänks manuellt (Se Bild Ka, Kb),kommen bladet att bli under basen vid det valda djupet.

3. JUSTERA DET

3-POSITIONSHANDTAGET (Se Bild F)

Din sag har att handtag/motorhölje med mjukt grepp som kan justeras till 3 olica sagsvinklar, 0^ 15^ och 30^ .Denna fonction ger mer effektiva sagsvinklar for olica tillampninger och okad greppkomfort for maximal kontroll. Ta tag i handtaget med en hand och tryck pa handtagets justeringsknapp "IN" for att frigora handtaget for installing. Flytta handtaget framat eller bakat (Se Bild F) for att hitta de 3 olica positionerna. Nar handtaget flytta till 1 av de 3 positionerna kommt justeringsknapen att snappa ut och handtaget lases i den positionen. Vid installing av handtaget se alltid till att knappen har snappt ut och att handtaget lases i positionen. Om handtaget fortfarande ror sig framat aller bakat upprepa processen tills handtaget lases saker in positionen.

WARNING: Använd inte sägen om handtaget Inte ar lately i positionen och fortfarande kan foras framåt eller bakåt. Om inte handtaget kan lásas i 1 av de 3 sagspositionerna kan kontrollen förloras über sägen vilket kan resultera i allvarliga skador.

For att aktivera avtryckare for att slå "PÅ" sagen, placera ditt pekfinger och mellanfingret i det formade fingergreppet for frigöringsbrytaren och de andra två fingrarna pa avtryckarbrytaren (Se Bild G). Tryck fingergreppet "bakåt" tills den "klickar", tryck sedan pa avtryckarbrytaren for att slå "PÅ" sagen, For att Stoppa sagen, släpp greppet om avtryckarbrytaren och fingergreppets sakerhetsbrytarekommen att växla tillbaka till position "AV".

5. ANVÄNDA LASERLJUSFUNKTIONEN och LED ARBETSLJUS (Se Bild H, I)

WARNING: Rikta aldrig stralen mot en person eller nagot annat foremål an arbetsstycket. Slå endast på laserstralen Near sagen ar på arbetsstycket.

Din cirkelsag har att inbyggt laserljus. For att aktivera laserljuset maste sagen vara

inkoppladi en strömkälla.

a. Slä inte på laserstrålen innan sägen ar på arbetsstychet.
b. Markera saglinjen pa arbetsstyetck.
c. Justera sāgvinkeln och sāgdjupet after behov.
d. Koppla in sagen och skjut laserbrytaren framat for att sla pa lasern.
e. Stäng alltid av lasern när du har sāgat fardigt.
f. Din cirkelsag har att inbyggt arbetsljus for bättre synlighem vid sagning. For att slå på LED arbetsljuset maste sagen vara inkopplad i elnätet. Skjut brytaren fran OFF till LED.

6. STARTA EN SÄGNING (Se Bild J,K,L1,L2)

a) Ställ in och kläm fast arbetsstychet och markera sāglinjen.
b) Ställ in handtaget på sägen i önskad vinkel För ditt sägprogram.
c) Ställ in sagsdjupet (med motsvarande saglangd).
d) Placera fronten på sagen i framkanten (kanten) av arbetsstyetck som ar på ordentlich fastsatt. Rikta in mitten av "V" hacket på fronten av basen mot saglinjen (Se Bild J).
e) Frigör manuellt bladskyddets spak medan du häller fingerlyftkonsolen på baksidan av basen (Se Bild Ka, Kb) samtidigt som du sänker sagens handtag och bladet till valt djup.

Se till att bladet intekommen i kontakt med arbetsstychet.

f) Hall bada händerna på handtaget, tryck på avryckarens sakerhetsspparr "bakat" for att frigora avtryckaren medan vippbrytarentrycks ned for att slå "PÅ" sagen.
g) Låt bladet nå full hastighet innan du narmar dig arbetsstycket och börjar saga.
h) Tryck ned sagen, häll fronten på basen mot arbetsstycket samtidigt som du längsamt skjuter sagbladet mot arbetsstycket (Se Bild Kc).
i) Styr försiktigt sagen langs saglinjen. Lat inte bladet fastna i sagskåran, skjut bladet framåt i en hastighet där bladet inte ansträngs. När sagningen ar klar, frigör avtryckarens sakerhetssparr och

vippbrytaren och låt sagbladet stanna helt och hallet. Ta inte bort sagen och bladet fran arbetsstychet medan bladet fortfarande rör sig. Detta kan skada sagskåran, orsaka rekyler, tappad kontroll och orsaka allvarliga skador.
j) När sagbladet ar redo att tas bort fran arbetsstycket (Se Bild Kf),kommen det nedre bladskyddet att automatiskt droppen och bladskyddspaken kommer att aktivera det övre bladskyddet och lasa bladet ovenfor basen (Se Bild Kg).

VARNING: Använd Aldrig sagen med händerna placerade sāsom i Fig. L2.

7. GÖRA KAP- OCH KLYVSÄGNINGAR (Se Bild M1, M2)

a) Ha alltid händerna korrekt placerade nar du använder sagen (Se Bild M1, M2).

WARNING:Ha Alltid ordentlig kontroll over sagen for att gora

sången saker och enkel. Tappad kontroll av sagen kan orsaka olyckor och ge allvarliga skador.

b) När kap- och klyvsågningar görs rikta in din saglinje after mitten av "V" hacket som ar placerat i framkant av sagens bas (Se Bild J).
c) Eftersom bladets tjocklek varierar gör en provsågning in nagot skräpmaterial langs styrskenan for att avgöra hur mycket, om nagot, du bör kom pensera bladet fran styrlinjen for att lata bladet tjocklek Göra ett korrekt sagskar.

Göra klyvsågningar(Se Bild M2)

Använd alltid en styrskena när du göra länge
eller breda klyvsågningar med din sag.
Du kan antingen anvanda en rak kant (sälj
separate)ller anvanda parallellstyrningen som
medfoljer sagen.

8. SAGA MED EN RAK KANT (Se Bild M1).

Du kan gora en effektiv klyvguide genom att fasta en rak cant mot arbetsstychet.

a) Markera positionen av sidokanten av sagens bas (sagplattform) och spann sedan fast den raka kanten (sälj separat) pa markeringen och parallellt med sāglinjen.
b) Allt eftersom du sagar hall kanten pa

sagens bas mot den raka kanten och plant mot arbetsstycket.
c) Låt alltid bladet nà full hastighet, styr den sedan försiktigt mot arbetsstcycket. Låt inte bladet fastna i sagsparet. Skjut sagen framåt i en hastighet där bladet inte ansträngs.

9. INSTALLERA OCH ANVÄNDAPARALLELLGUIDEN (Se Bild N1,N2,N3)

Din sag levereras med en parallellguide som ar ca 18 cm lang i styrkanten. Den later dig skapa korrekta parallella sagningar narett arbetsstycke trimmas. Den monteras pa sagens bas. Armen pa kantgiden ar markt pa bada sider, 0 till 7 tum i 1/4-tumintervaller och 1 till 18 centimeter i 10-mm intervaller for enkel installning av din sagning.
Parallellguiden kan anvandas med kantgiden vriden ned for att styra lungs kanten av arbetsstycket for klyv-ller kapsagning (Se Bild N2), ellr vriden upp for att styra mot en vagg for inre sagningar (Se Bild N3).

a) Placera parallellguiden sa att armen kan glida in i monteringshalet pa framsidan av sagens bas (Se Bild N1), och lossa lasskruven.
b) Ställ in parallellguiden till önskad sāglängd.
c) Dra at parallellguidens lasskruv(20).
d) Fäst och stöd arbetsstychet innan du sāgar.
e) Placera parallellguiden fast mot kanten av arbetsstychet (Se Bild N2), aller mot en vagg (Se Bild N3). Genom att gora sakkommen det att hjälpa dig att f' ett riktigt sagskar utan att klämma fast bladet.
f) Se till att styrkanten av arbetsstyetcket ellervaggen ar rak sa att du farr etr rakt sagskar (Se Bild N2,N3).
g) Lat alltid bladet na full hastighet, styr den sedan forsiktigt mot arbetsstcycket. Lat inte bladet fastna i sagsparet. Skjut sagen framat i en hastighet dar bladet inte anstrangs.

10. INSTICKS- ELLER FORDJUPNINGSSÄGNING

En av huvudfördelarna medenna sag ar dess möjliget att skapa instickssagningar

direkt i mitten aller inre av ett arbetsstycke,
eller fordjupningsssagning direkt i en solid
basyta sasom ett undergolv, panel och hart tra
eller laminatgolv som monteras ovenpaaett
undergolv.

a) Markera saglinjen pa den yta som skasagas.
b) Ställ in saggjupet enlicht tjockleken pa materialet som skasagas (underglov, fasad, laminatgolv etc.)
c) Rikta in sagbasen på arbetsstycket after din markingering, använd langdsagningsguiden (sà att din startpunkt riktas in mot markingsen motsvarande inställningen for sagdjupet (Se Bild. D).
d) Aktivera avtryckarens sakerhetssparr och vippbrytare och slå "PÅ" sagen.
e) Låt bladet nà full hastighet.
f) Frigör manuellt bladskyddets spak medan du häller fingerlyftkonsolen på baksidan av basen (Se Bild Oa).
g) A. Sank Sakta bladet mot arbetssttycket.

B. Styr noggrant sagen after linjen for att saga tills främre djupmarkeringen på langdsagningsguiden som ar placerad på sagens bas ar i linje med slutet på sāgmarkeringen på arbetssttycket. (Lat inte bladet fastna i sāgskāran, skjut bladet framåt i en hastighet)där bladet inte ansträngs.)

C. När sängingen ar klar, frigör avtryckarens sakerhetssparr och vippbrytaren och låt sagbladet stanna helt och hallet. Ta inte bort sagen och bladet fran arbetsstycket medan bladet fortfarande rör sig. Detta kan skada sagskäran, orsaka rekyler, tappad kontroll och orsaka allvarliga skador.

h) När sagbladet ar redo att tas bort fran arbetsstycket,kommen det nedre bladskyddet att automatiskt droppa ned och bladskyddsspaken kommer att aktivera det övre bladskyddet och lasa bladet ovenfor basen.

Din sāg har slangadapter som monteras pa den inbyggda dammutblåsningsöppningen pa sagen (Se Bild Q). Detta adapterterror kan

monteras pa en dammsugare for vat/torr dammsugning (saljs separate). Detta hjalper till att ta bort damm,traflis och sagspan fransagomraret.

12. REPSAKERT BASSKYDD (Se Bild R)

Din sag har en icede bastckning.

Montera denna pa sagens bas när du sagar arbetsstycken som har en känslig yta (finish) sasom vinyl, plast, glasfiber, laminatgolv och kakel som latt kan repas eller skrapas av stalbasen pa sagen.

Om ditt verktyg blir for varmt, anvand det utan belastning i 2-3 minuter for att kyla av motorn. Undvik att anvanda verktyget lange vid laga hastigheter.

Skydda sagklingorna mot stotar och slag. For kraftig matning reducerar i hog grad maskinens kapacitet och minskar sagklingans livslängd. Sagresultatet och snittkvaliteten ar i stor utstrackning beroende av sagklingas skick och tandform. Använd darför endast välskärpta och for aktuellt material lämpiga sagklingor.

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassningar, servis eller underhãll.

Ditt verktyg kraver inte extra smörjning
eller underhäll. Det finns inga delar som
kan repareras av användaren i verktyget.
Använd aldrig vatten eller kemiska medel für
att rengöra verktyget. Torka rent med en torr
trasa. Förvara alltid verktyget på en torr plats.
Håll motorns ventilieringsöppninger ar rena.
Om stromkabelnär skadad och att undvika
fara, mäste den ersättas av tillverkaren, servis
agenten aller liknande kvalifiserad person.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)där det finns anlaggningar for det.

Kontakda dinakolala myndigheter erlerIterforsaljare for Iervinningsrid.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

föklarar att denna produit,

Funktion Skärning av olika material meden roterande tandad blad

Uppfyller foljande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS direktiv 2011/65/EU

Standarder overensstammer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-5

EN 60745-1

EN 847-1

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)
