KÄYTTÖOHJE WX424.1 WORX

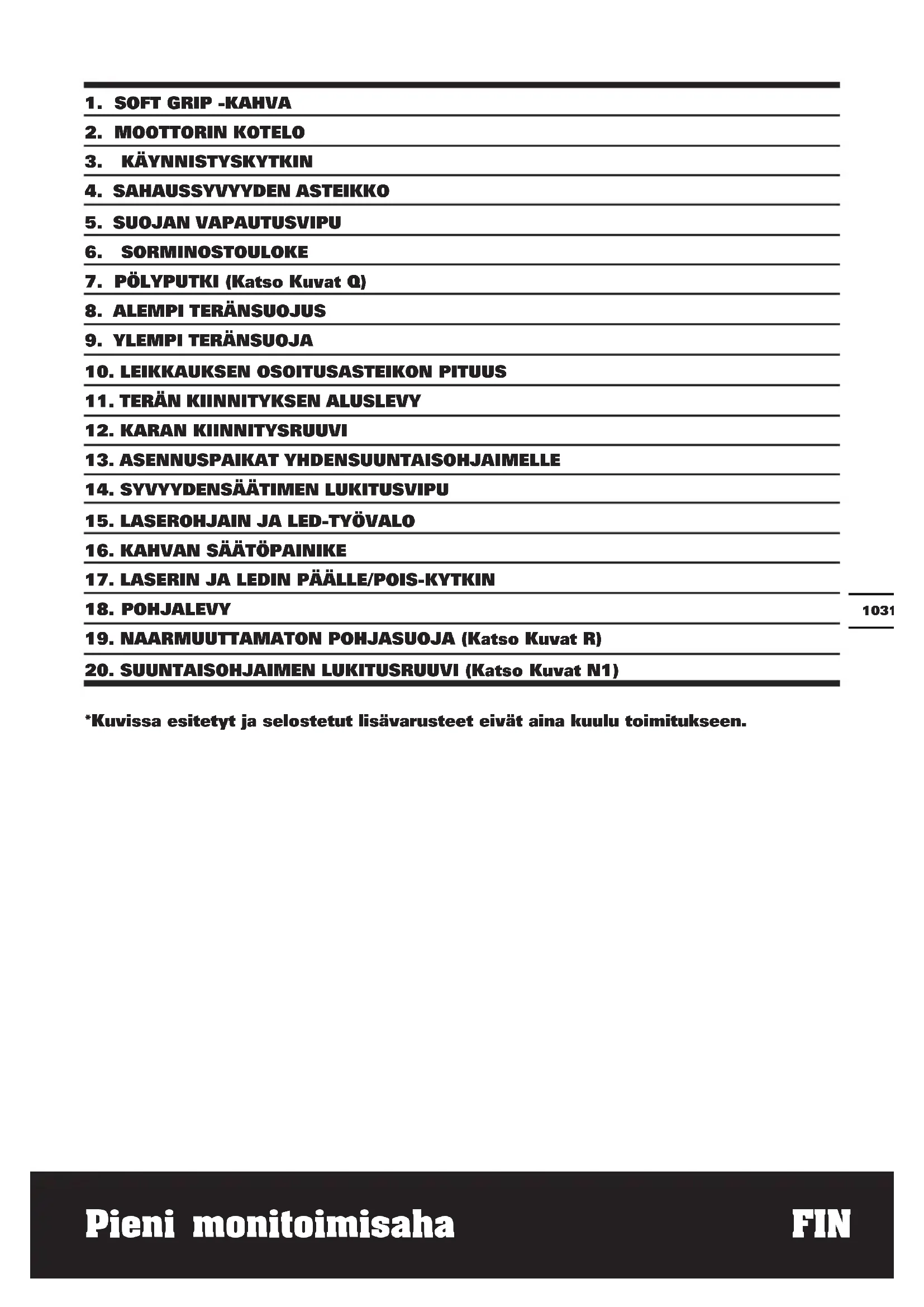

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Selostus wORx Pieni monitoimisaha

Typpiwx424wx424.1wx424.2wx424.3 (4-Sahaa vastaavan laitteen märitykset)

Nimellisjännite 230-240V~50Hz

Nimellisteho 310W

Nopeus ilman kuormitusta terän halkaisija 2800/min

Sahauskyk 76x10mm

Kaksoiseristys 22mm

Koneen paino

Maskinens vægt 1.5kg

MELUPÄASTÖT

A-painotettu äänenpaine L	PA 82dB(A)
A-painotettu ääniteho L	WA 93dB(A)
KPA&KWa	3dB(A)
Käytä kuulonsuojaimia, kun äänenpaine on yli	80dB(A)

TÄRINÄTASOT

EN 60745: n mukaiset kokonautistärinäarvot
Tyypillinen painotetti tärinä	Tärinäpäästö ah=6.01m/s2
	Epävarmuus K=1.5 m/s2

VAROITUS: Työkalun käytön todelliset tärinärvot saattavat poiketa annetuista arvoista

riippuen tyokalun kayttotavoista seuraavien märitelmien muiden kayttotapoen perusteella:

Kuinka työkalua käytetään ja mitä materiaialeja lahataan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin houlettu

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkunteoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinaa estvià lisavarusteita.

Käytetäänkö työkalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon

todelliset kaytoloosuheet, mukan lukien aika, kun tyokalu on kytketty pois paalta ja

kun se kyy joutokaynnillä. Tämä saattaa vähentä koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teria.

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa). Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta tyokalun käytämistä 10^ lampöillossa tai sitä viileammasa.

Suunnittele tyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

		wx424 wx424.1	wx424.2	wx424.3
Pölynimurisovitin 1 1 1
Naarmuuttamaton pohjasuoja 1 1 1
Suuntaishjain 1 1 1
Avain 2 2 2
Sahanterä	24TTCT puunkatkaisuterä 1 2 1
	44 HSS yleisterää varten 1 1	/
	50# timanti tevy	1 1	/

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

LISÄTURVALLISUUSOHJEITA PIENI MONITOIMISAHA SAHAASI VARTEN

1. Käytä aina hengityssuojainta, kuulonsuojaimia ja suojalaseja.
2. Käytä vain erittelyssä suositeltuja sahanteriä.
3. Käytä aina suojakäsineita sahanteriä ja karkeaa materiaialia käsitetlessäsi. Sahanterät tulee sailyttä pakkauksessa, kun niitä ei käyteta.
4. Pura kelalla oleva jatkojohto kokonaan ylikuumenemisen valttamiseksi.
5. Varmista, etta jatkojohdon virtakestoisuus (johtimien poikkipinta) on riittavä käytettä Valle koneelle ja etta johto on hyvüssa kunnossa.
6. Varmista, etta verkkojannite on sama kuin koneen arvokilpeen merkitty jannite.
7. Pieni monitoimisaha-sahasi on kädessä pidettävä tyokalu, alä kiinnitä pieni monitoimisaha-sahaasi.
8. Varmista ennen sahausta, etta sahauslinjalla ei ole nauloja, ruuveja jne.
9. Alä leikkaa pieniä tyokappaleita pieni monitoimisaha-sahalla. Jos mahdollista, kayta kuviosaha.
10. Sahaa vain niin, etta tera on alaspain, ei koskaan yloispain tai sivulle.
11. Alä kayta terä, ellei sen nimellisnopeus ylitä sahan pyörimisnopeutta kuormittamattomana.
12. Alä irrota teransuojusta. Alä kaytā sahaa,Jos teransuojus ei toimi kunnolla. Alä lukitse liikkuvaa teransuojusta aukiasentoon.Suojuksen pitäa liikkua steettä.
13. Tarkista aina seinät ja katot, jotta et osu rakenteen sisällä oleviin sahköjohtoihin ja putkiin.
14. Koneen ulkoiset metalliosat ja varusteet saattavat olla kuumia pitkien tyorupeamien jälkeen.
15. Älä sahaa asbestia sisälävää materiaialia.
16. Älä käytä pieni monitoimisaha-sahaa leikkaamaan puun oksia tai tutkeja.
17. Alä käytä hiomalaikkoja.

TURVALLISUUSOHJEET KAIKILLE SAHOILLE TAKAPOTKUN SYITA JA ESTÄMINEN:

VAROITUS!

1. Pidä katesi pois sahausalueelta ja terän laheltä. Pidä toinen katesi apukahvalla tai moottorikotelolla. Jos molemmat kädet pitelevät sahaa, ne eivät voi jäädä terän tielle.
2. Alä työnnä kättä työkappaleen alle. Suojus ei suojaa sinua terälta työkappaleen alla.
3. Sääda sahaussyvyys työkappaleen paksuuden mukaan. Teraa tulisi nakyä työkappaleen alta vajaan hampaan verran.
4. Alä pitele sahattavaa kappaletta kädessäsi tai jalkojesi varassa. Kiinnitä tyokappale tukevalle alustalle. On tärkeää tukea tyokappale kunnolla, jotta valtetaän kehon altistuminen, teran juuttuminen tai koneen hallinnan menettäminen.
5. Pitele konetta eristetyista kädensijoista/tartuntapinnoista, kun teet toitä, joissa tera saattaa osua rakenteissa oleviin sahkjohtoihin tai koneen liitantjohtoon. Osuminen jannitteellseen johtimeen tekee myös koneen paljaista metalliosista jannitteellisia, ja kayttajaa saa niistä sahköiskun.
6. Käytä halkaisusahauksessa aina suuntaishjainta tai suoraa lautaa ohjaimena. Tämä parantaa sahauksen tarkkuutta ja vähentä terän takertumisvaaraa.
7. Käytä aina teria, joiden kiinnitysreikä on oikean kokoinen ja muotoinen. Sahan kiinnitysvarusteisiin sopimattomat terat pyörivat epakeskeisesti ja aiheuttavat hallinnan menetyksen.
8. Älä käytä vahingoittuneita tai vaärä terän laippoja tai ruuvia. Terän laipat ja ruuvi on erityisesti suunniteltu kyseiseen sahaan parasta tehokkuutta ja turvallisuutta silmälla pitäen.

LISATURVALLISUUSOHJEET KAIKILLE SAHOILLE. TAKAPOTKUN SYITA JA ESTÄMINEN:

• Takapotku on terän takertelusta,

juuttumisesta tai sahausuran suunnasta poikkeamisesta johtuva hallitsemattoman sahan akillinen ponnahtaminen irtyokappaleesta ja kohti kayttajaa;

• Kun terä puristuu tai juuttuu tiukasti sahausuraan, terän pyöriminen estyy, ja moottorin inertia siirtä sahaa nopeasti taaksepain kohti käytäjä;
• Jos terä väantyy tai käntyy pois sahausuran suunnasta, terän takareunan hampaat saattavat kaivautua työkappaleen ylapintaan ja aiheuttaa terän kiipeämisen pois urasta ja sahan ponnahtamisen taaksepain kohti käytäjää.

TAKAPOTKU ON SEURAUS SAHAN VÄÄRINKÄYTÖSTÄ JA/TAI VÄÄRISTÄ TYÖSKENTELYTAVOISTA, JA SEN VOI VÄLTTTÄ SEURAAVASSA KUVATUILLA VAROTOIMILLA.

1. Pitele sahaa tukevasti molemmin käsin ja pidä käsivarsia sellaisessa asennossa, etta hallitset takapotkuvoimat mahdollisimman hyvin. Asetu sellaiseen asentoon, etta kehosi on terän jommallakummalla puolella, ei terän kanssa samalla linjalla. Takapotku saattaa aiheuttaa sahan ponnahtamisen taaksepain, mutta käytäja voi hallita takapotkuvoimia sopivilla varotoimilla.
2. Jos terä takertelee tai kun keskeytät sahauksen jostain syystä, vapauta kytkin ja pidä sahaa paikallaan työkappaleessa, kunnes terä pysähtyy kokonaan. Älä yritä irrottaa sahaa työkappaleesta tai vetä sitä taaksepäin terän pyöriessä; seurauksena voi olla takapotku. Selvitä terän takertelun syy ja poista se.
3. Kun käynnistät sahan uudelleen työkappaleessa, keskitä sahanterä sahausuraan ja varmista, etta sahanterän hampaat eivät ota kiinn materiaaliin. Jos sahanterä takertelee, se saattaa kiivetä urasta tai ponnahtaa irti työkappaleesta, kun saha käynisteteänn uudelleen.
4. Tue suuret levyt tasaisesti teran takertelun ja takapotkuvaaran minimoiniseksi. Suurilla levyill on taipumus roikkua oman painonsa johdosta.

Tuet pitäa asettaa levyn alle molemmin puolin sekā sahauslinjan etta levyn reunan lahelle.

1. Alä kayta tylsiä tai vahingoittuneita teria. Teroittamattomat tai vaärin haritetut terat tuottavat kapean sahausuran, mika aiheuttaa ylimääräista kitkaa, teran takertelua ja takapotkuja.
2. Sahaussyvyyden ja kaltevuuden lukitusvivut pitää kirstäa kunnolla ennen sahausta. Jos terän saatö siirtyy sahauksen aikana, seurauksena voi olla takertelua ja takapotku.
3. Ole erittäin varovainen tehdessäi "upotuksia" valmiisiiin seiniin tai muihin pilossa oleviin kohtin. Lapi meneva tera saattaa osua kohteisiin, jotka voivat aiheuttaa takapotkun.

TURVALLISUUSOHJEET HEILURISUOJUKSELLA VARUSTETULLE PYÖRÖSAHALLE

1. Tarkista alemman teransuojuksen asianmukainen sulkeutuminen ennen jokaista kayttoä. Alä kayta sahaa, ellei alasuojus liiku esteettä ja sulkeudu valittomasti Alä kilaa tai sido alempaa suojusta aukiasentoon. Jos saha putoaa vahingossa, alasuojus saattaa taipua. Nosta alasuojusta vivulla ja varmista, etta se liikkuu steettä eikä kosketa teraan tai muhin osin missän kulmassa/milläan sahaussyvyydella.
2. Tarkista alasuojuksen jousen toiminta. Jos suojus ja jousi eivat toimi kunnolla, ne pitä huoltaa ennen sahan kayttö. Alasuojus saattaa toimia laiskasti johtuen vaurioituneista osista, kummaisista jatteista tai sahanpurukerrostumista.
3. Varmistetaan, etta opas levyllnain ei siirretä Suorittaessaan "syostacut "kun teran viiste, jossa ei ole 90^ Blade siirtaa sivusuunnassa aiheuttaa sitova ja todennakoisesti oleiluun.
4. Varmista aina, etta alempi teransuojus peittäerän, ennen kuin lasket sahan työpöydälle tai lattiale. Suojaamaton pyörivä terä siirtäisi sahaa taaksepäin, ja vahingoittaisi tielleen osuvia kohteita. Ota huomioon, etta terä pyörii vielä jonkin aikaa kytkimen vapauttamisen jäldeen.

TURVALLISUUSNÄKÖKOHTIA LASERIASI VARTEN

VAROITUS! Lue kaikki ohjeet.

Varoitusten ja ohjeiden

noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/taivakava tapaturma.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

Nämä laserit eivät normalisti edusta valitontä optista vaaraa, vaikka tuijottaminen sateeseen voi aiheuttaa valahdyssokeutta. Älä tuijota suoraan lasersäteeseen. Vaara saattaa olla olemassa, jos tarkoituksellisesti tuijotat sateeseen, huomioi kaikkiturvallisuusmaäräykset seuraavasti:

1. Laseria tulee käytträa ja huoltaa valmistajan ohjeiden mukaisesti.
2. Älä milloinkaan tahtä sädettä kehenkään henkilöön tai muuhun kohteseen kuin työkappaleeseen.
3. Lasersädettä ei tulee tarkoituksellisesti tähdätä muuhuin henkilöön ja tulee体系建设 olemasta suunnattuna henkilön silmiä kohden pidempän kuin 0,25 sekuntia.
4. Varmista aina, etta lasersäde on tähdätty vankkaan työkappaleeseen ilman heijastavia pintoja esim. puutai rosoisasti paällystetyt pinnat ovat hyväksyttäviä. Kirkas kiiltäva heijastava levy teräs ei ole sopiva lasersovelluksiin, koska heijastava pinta voi suunnata lasersäteen takaisin käytäjään.
5. Alä vaihda laserlaitetta eri typpiseksi. Korjaukset taytyu suorittaa valmistajan tai valtuutetun edustajan.
6. HUOMIO: Muut kuin oheisenama mainitut saadot tai asetukset taten voivat johtaa vaaralliselle sateilylle altistumiseen.

TURVALLISUUSNÄKÖKOHTIA LUOKAN 2 LASERIASI VARTEN

Tähän työkaluun asennetty laserlaite on luokan 2 laite, jossa maksimisäteily on 1mW ja aallonpituus 650nm.

LUOKAN 2 LASERSÄTEILY, ALÄ KATSO SÄTEESEEN

SYMBOLIT

Käytäjan tāytyy lukea ohjekirjaloukkaantumisvaaran
vahentämiseksi

Varoitus

Kaksoiseristys

Käytä suojalaseja

Käytä kuulonsuojaimia

Käytä polysuojainta

Romutetuja sahkolaitteita ei saa heittaa pois talousjatteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisila viranomaisilta tai jalleenmyyjalta.

Lasersately

Ala katso sateeseen

LATAAMINEN

HUOMAUTUS: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

ASIANMUKAINEN KÄYTTÖ:

Kone on tarkoitetu puun, alumiinin, PVC-putken ja -laatan, jne., pitkittäiseen ja poikittaisen leikkaamiseen suorilla leukkauslinjoilla tuennan psysessa tukevasti tyokappaleessa.

1. VERKTYGSBYTE (Katso Kuvat A)

VAROITUS: Tämä työkalu tulee olemaan ärimmäisen kuuma käytön jälkeen. Varmista, että annat sahan, terän ja terän karan kiinnitysruuvin jäahtyä ennen terien vaihtamista.

a. Irrota saha virransyötästa.

b. Löysä terän karan kiinnitysruvi käytämäla kahta laitteistoon kuuluvaa kuusioavainta. Laita toinen avain terän karan kiinnitysruuviin ja toinen avain karaasennelman takaosaan. (Katso Kuvat A)
c. Kännä kiinnitysruuvissa olevaa avainta myötapäivän pitaen samalla toista avainta paikallaan.
d. Irrota ruuvi ja ulompi "D"-aluslevy. (Katso Kuvat B)
e. Aseta leikkauksen syvyysasteikko 22 mm:n maksimisvyyteen. Vapauta teran vapautusvipu, ja nosta pohja sorminostoulokkeella paljastamaan pohjan alla olevan teran.
f. Tartu terään hansikaskadelläsi ja irrota terä, tai asenna terä pohjassa olevan teräaukon lapi.
g. Laita uusi sahantera pohjassa olevan teraaukon lapi ja kara-akselille sisempaa.

HUOMAUTUS: Terän hampaiden tulisi osoittaa ylöspäin sahan etuosassa kuten esitetty (Katso Kuvat B).

HUOMAUTUS: Varoitustekstin ja Terän pyörimissuunnan nuolen, jotka on

esitetty terässä, tulisi osoittaa ulospäin käytäjää kohden niin, etta sitä voidaan katsoa (Katso Kuvat C).

h. Vaihda "D"-aluslevy.

i. Vaihda karan ruuvi, ja kirista se kadellā vastapäiväiseen suuntaan.
j. Käytä kahta kuusioavainta kiristäaksesi karan kiinnitysruuvin kunnolla.
k. Laita kaksi kuusioavainta takaisin laukkuun.
HUOMAUTUS: Älä milloinkaan käytä
terä, joka on liian paksu antamaan "D"-aluslevyn kytkeytyä karan sileän puolen
kanssa.

2. SAHAUSSYVYYDEN SÄÄTO (Katso Kuvat D)

HUOMAUTUS: Käytä aina oikeaa terän syvyysasetusta. Oikean terän syvyssasetuksen kaikille leikkauksille ei tulisi olla enempää kuin 6 mm leikattavana olevan materiaalin alla. Enemmän syvyden salliminen lisä takapotkun mahdollisuutta ja aiheuttaa epatasaisen leikkauksen. Sahasi on varustetuleikkaussvyyden steikolla, joka tarjoaa lisäntyeneen Leikkaussvyyden tarkkuuden.

Leikkaussyvyden asteikko sijaitsee ylemman terasuojan ylaosassa (Katso Kuvat D). Ehdotuksemme leikkaussyvyydelle:

	Sahausteho (työkappaleen suurin paksuus)
Puu 0-22mm
Alumiini 0-3mm
PVC 0-12mm
Laatta 0-8mm

TERÄN SYVYYDEN ASETTAMINEN (Katso Kuvat E1, E2)

Märätä haluttu leikkaussyvyts. Vapauta Leikkaussyvyden ja Leikkaspituuden osoittimen Säö/Lukitus-vipu. Siirä Leikkaussyvyden osoitin haluttuun leikkaussyvyteen. Lukitse alas Leikkaussyvyden säädon / lukituksen vipu. Leikkaspituuden osoitin (Katso Kuvat D) on ihanteellinen upotus- tai taskuleikkaukseen työkappaleen keskelle (tai sisustaan), kun tarvitsee tietä, mistä leikkaus alkaa ja missä

se tulee loppumaan. Tämä ominaisuus mahdollistaa sijainnin osoittamisen siellä, missa tera uppoaa tyokappaleeseen perustuen valittuun terän syvyyteen. Harjoittele aina jatetyokappaleella tutustuaksesi tahan leikkaustapahtumaan. Valittu leukkaussyvyss on nyt asetetu. Kun sahantera on kasin lasketu (Katso Kuvat Ka, Kb), tera tulee olemaan pohjan alla valitussa syvvydessä.

3. 3-ASENTOISEN KAHVAN SÄTÄMINEN (Katso Kuvat F)

Sahassasi on kahva/moottorin kotelo soft-grip-kehvan kanssa, jossa on saadot 3 eri leikkauskulmiin, 0^ 15^ ,ja 30^

Tämä ominaisuus tarjoaa tehokkaammat leikkuskulmat erilaisiin sovelluksiin ja lisäntyneen tartuntamukavuuden maksimiohjauksella.

Tartu kahvaan toisella kadellä ja työnnä
kahvan säätopainike "IN"-asentoon
vapauttaaksesi kahvan saatöä varten. Siirra
kahvaa eteenpän tai taaksepän (Katso
Kuvat F) paikallistamaan 3 eri asentoa. Kun
kahva siirtyy 1-asentoon 3:sta asennosta
sätopainike napsahtaa ulos ja kahva lukittuu
asentoon. Kun saadat kahvaa, Varmista aina,
että painike on napsahtanut ulos, ja etta kahva
on lukitussa asennossa. Jos kahva vielä liikkuu
eteenpän tai taaksepän, toista tapahtumaa,
kunnes kahva on lukittu turvallisesti asentoon.

VAROITUS: Älä käytä saeha, jos kahva ei ole lukitussa asennossa ja edelleen liikkuu eteenpäin tai taaksepäin. Virhe kahvan lukituktessa 1-asentoon 3:sta leikkausasennosta voisi aiheuttaa sahan hallinnan menettämisen ja johtaa vakhavaan vahinkoon.

4. KÄYNNISTYSKYGTKIN (Katso Kuvat G)

Aktivoidaksesi laukaisukytkimen
käantämän sahan "ON" (pälle)
-asentoon, laita etusormesi ja keskisormesi
valettuun sormitartuntalaukaisun
turvavapautuskytkimeen, ja toiset kaksi
sormea laukaisinohjaimelle (Katso Kuvat
G). Purista sormiotetta "takaisin" kunnes se
"napsahtaa", sen jälkeen paina laukaisinohjain
alias kaantämän sahan "ON" (Pälle)
-asentoon. Sahan Pysayttamiseksi vapauta

otteesi laukaisinojaimesta, ja sormitartunta-turvavapautuskytkin siirtyt takaisin "OFF" (Pois)-asentoon.

5. LASER-VALO-OMINAISUUDEN ja LED-TYÖVALON KÄYTTÄMINEN (Katso Kuvat H, I)

VAROITUS: Älä milloinkaan tahtäa sädettä kehenkään henkilöön

tai muuhun kohteeseen kuin tyokappaleeseen. Käänä lasersäde paallee vain kun saha on tyokappaleen paälla.

Pyorosahassasi on sisaanrakennettu laservalo. Laservalokytkimen aktivoimiseksi saha taytyi liitttä virtalähteeseen.

a. Alä kännä lasersadetta paalle ennen kuin saha on tyokappaleen paallä.
b. Merkitse leikkausinja tyokappaleeseen.
c. Sääda leikkauskulma ja leikkaussyvyssarpeen mukaisesti.
d. Liītā saha ja työnnä laserkytkintä eteenpän laserin kāyttamiseksi.
e. Sammuta laservalo aina, kun olet lopettanut leikkaamisen.
f. Pyörösahassasi on sisäänrakennettutyövalo parempaa nakyvyytä varten, kun olet leikkaamassa. Käynnistäksesi LED-työvalon sahan tayty olla liitetyvä virtualähteseen. Paina kytkin OFF-asennosta LED-asentoon.

6. STARTING A CUT (Katso Kuvat J,K,L1,L2)

a) Aseta ja kiinnitä tyokappale sekä merkitse sahauslinjasi.
b) Aseta kahva sahalla haluttuun kulmaan leikkaussovellustasi varten.
c) Aseta Leikkaussyvyys (vastaavasti Leikkauspituus).
d) Sijoita sahan pohjan etuosa tyokappaleen etupaahan (kulma) niin,etta se on vakaasti tuettuna. Kohdista "V"-uran keskikohta pohjan etuosaan leikkauslinjan kanssa (Katso Kuvat J).
e) Vapauta kasin teran suojan vapautusvipu pitamalla samalla sorminostouloketta pohjan takaosan paall (Katso Kuvat Ka, Kb) kun lasket sahan kahvan ja teran valitulle syvydelle.

Varmista, etta terä ei kosketa työkappaletta.

f) Molemmat kädet kahvalla,

purista laukaisijan valettua
sormioteturvavapautuskytkintä
"taaksepain" painamalla samalla alas ohjainkytkintä kaantamän sahan "On" (Pälle)-asentoon.

g) Anna terän saavuttaa täysi nopeus Ennen kuin menet tyokappaleeseen käynistämään leikkausta.
h) Paina saha alas pitaen pohjan eturunan tasaisena tyokappaletta vasten samalla kun hitaasti painat sahanteran tyokappaleeseen (Katso Kuvat Kc).
i) Ohjaa saha varovasti leikkauslinjan lapi. Alä kiinnitā teräa leikkaukseen; paina sahanteräa eteenpain nopeudella, mssä terä ei muokkaudu. Kun leikkaus on lopetetu, vapauta laukaisinturvavapautus ja ohjainkytkin sekä anna terän taydellisest pysähtya. Alä poista sahaa ja teräa työkappaleesta terän liikkuessa. Tämä voisi vahingoittaa leikkaustasi, aiheuttaa takapotkun, hallinnan menetyksen ja johtamisen vakavaan vahinkoon.
j) Kun terä ja saha ovat irti sekä poistettutyokappaleesta (Katso Kuvat Kf), alempi teransuoja sekä pohja kyetäan pudottamaan automaattisesti alas, ja teransuojan vapautusvipu kytkee ylemman teransuojan lukiten terän pohjan ylapuolelle (Katso Kuvat Kg).

VAROITUS: Älä milloinkaan käytä sahaa pitäen kasiäsi sijoitettuina kuten Kuvassa L2.

7. RISTILEIKKAUSTEN JA VIILTOLEIKKAUSTEN TEKEMINEN (Katso Kuvat M1, M2)

a) Kayta AlNA sahaasi katesi oikein sijoitettuina (Katso Kuvat M1, M2).

VAROITUS:Ylläpidä aina sahan oikea ohjaus tehdäksesi sahaamisen turvallisemmaksi ja helppommaksi. Sahan ohjauksen menetys voisi aiheuttaa onnottomuuden, jonka mahdollisesti johtaisi vakavaan vahinkoon.

b) Kun teet risti- tai viiltoleikkauksia, kohdista leikkauslinjasi with the center of the "V" uran kesikohdan kanssa, joka sijaitsee sahan pohjan etuosassa (Katso Kuvat J).
c) Koska terien paksuus vaihtelee, Suorita koeleikkaus jatemateriaalissa ohjauslinjaa pitkin märittäaksesi kuinka paljon,

jos ollenkaan, sinun tulisi siirtäa teräa ohjauslinjasta mahdollistaaksesi saada terän paksudelle sopivan leikkauksen.

Viiltoleikkausten tekeminen (Katso Kuvat M2)

Käytä aina ohjainta, kun teet pitkä tai laajoja viiltoleikkauksia sahallasi. Voit käytta joko suorakulmaa (myydän erikseen), tai käytta yhdensuuntaisohjainta, joka sisälty sahaasi.

8. LEIKKAAMINEN SUORAKULMAN KANSSA (Katso Kuvat M1)

Voit tehdä tehokkaan viiltoleikkauksen kiinnittämälä suorakulman työkappaleeseesi.

a) Merkitse sahan pohjan (leikkausalusta) sivureunan sijainti ja sen jälkeen kiinnitä turvallisesti suorakulma (myydään erillisesti) merkkiin ja rinnakkaisesti leikkauslinjaan.
b) Kun leikkaat, pidä sahan pohjan reuna samalla tasolla suorakulmaa vasten ja tasaisena työkappaleella.
c) Anna terän aina saavuttaa täysi nopeus, sen jälkeen ohjaa saha tyokappaleeseen. Älä kiinnitā teräa leikkaukseen. Paina teräa eteenpain nopeudella missa teräe i muokkaudu.

9. YHDENSUUNTAIsoHJAIMEN ASENTAMINEN JA KAYTTAMINEN (Katso Kuvat N1,N2,N3)

Sahasi mukana tulee yhdensuuntaisohjaimen, joka on 7 tuumaa pitkä ohjainreunassa. Se mahdollistaa tarkkojen yhdensuuntaisten leikkausten tekemisen, kun tyokappaletta viimeistelläan. Se liitetaan sahan pohjaan. Yhdensuuntaisohjaimen varsi on leimattu molemmin puolin, 0-7 tuumaa 1 / 4 tuuman lisayksin ja 1-18 senttimetriä 10mm lisayksin helppoa leikkauksen saatöä varten. Yhdensuuntaisohjetta voidaan kayttä ohjainreunana alas kännettynä ohjaamaan tyokappaleen reunaa pitkin viilto-tai ristileikkausria varten (Katso Kuvat N2), tai ylos kännettynä ohjaamaan seinäa vastensisapuolisia leikkauksia varten (Katso Kuvat N3).

a) Sijoita yhdensuntaiohjin niin, etta vari si voi liukua asennusaukkoihin sahan pohjan edessä (Katso Kuvat N1), ja loysäkiinnitysruuvi.
b) Säddä yhdensuuntaisohjain haluttuun

leikkauspituuteen.

c) Kiristä yhdensuuntaisohjaimen kiinnitysruuvi(20).
d) Kiinnitä ja tue tyokappale tukevasti ennen kuin teet leikkauksesi.
e) Laita yhdensuuntaisohjain tukevasti tyokappaleen reunaa vasten (Katso Kuvat N2), tai seinaa vasten (Katso Kuvat N3). Taman tekeminen auttaa antamaan todellisen leikkauksen puristamatta teraa.
f) Varmista, etta tyokappaleen ohjaava reuna, tai seinä on suora, niin etta voit tuottaa suoran leikkauksen (Katso Kuvat N2,N3).
g) Anna terän aina saavuttaa täysi nopeus, sen jälkeen ohjaa saha tyokappaleeseen. Älä kiinnitā terää leikkaukseen. Paina teräe teeenpäin nopeudella missa terä e i muokkaudu.

10. UPOTUS- TAI TASKULEIKKAAMINEN (Katso Kuvat Oa, Ob, Oc) Leikkaaminen kiinteään pohjapintaan

Yksi tämän sahan suurimmista eduista on sen kyky tehdä upotusleikkauksia suoraan keskikohtaan, tai työkappaleen sisustaan, tai upotusleikkauksen suoraan kiinteän pohjapintaan kuten alalattian, lautaverhoukseen, panelointiin ja kovapuuhun tai laminaattilattiaan, joka on asennettu alalattian paälle.

a) Merkitse leikkausinja leikattavalle pinnalle.
b) Aseta leikkaussyvyys leukattavan materiaalin paksuuden mukaan, (alalattia, lautaverhous, laminaattilattia, jne.)
c) Kohdista (paikoita) sahan pohja tyokappaleelle merkkiisi kayttäen Leikkauspituuden ohjainta (niin etta kaynnistyspisteesi asettuu riviin merkin kanssa vastaten Leikkaussyvydyden asetusta (Katso Kuvat D).
d) Aktivoi laukaisuturvavapautus ja ohjainkytkimet sekka kännaa saha "On" (Paalle)-asentoon.
e) Anna terän saavuttaa täysi nopeus.
f) Vapauta käsin terän suojan vapautusvipu pitäen samalla sorminostouloketta pohjan takana (Katso Kuvat Oa).
g) A. Laske terä hitaasti työkappaleeseen.

B. Ohjaa saha varovasti leikkauslinjan lapi eteenpain-merkkaukseen saakka leikkauspituusohjaimella, joka sijaitsee sahan pohjakeskityksissä leikkauksen

loppumerkinnan kanssa tyokappaleellasi. (Alä kiinnitā teraā leikkaukseen; paina sahanteraa eteenpāin nopeudella, mssa tera e muokkaudu).

C. Kun leikkaus on lopetetu, vapauta laukaisinturvavapautus ja ohjainkytkin sekä anna terän taydellisesti pysähtya. Älä poista sahaa ja terää tyokappaleesta terän liikkuessa. Tämä voisi vahingoittaa leikkaustasi, aiheuttaa takapotkun, hallinnan menetyksen ja johtamisen yakavaan vahinkoon.
h) Kun terä ja saha ovat irti sekä poistettutyokappaleesta, alempi teransuojsekä pohja kyetaan pudottamaan automaattisesti alas ja teransuojan vapautusvipu kytkee ylemman teransuojan lukiten terän pohjan paalle.

11. SAHANPURUN POISTO (Katso Kuvat Q)

Sahasi sisaltaa letkuadapteriputken, joka liitty sahassa sisaanrakennettuun purunpoistoporttiin (Katso Kuvat Q). Tama adapteriputki voidaan liittaa marka/kuivapolynimuriin (kaikki myydaan erikseen). Tama auttaa purun, lastujen ja leikkausroskien poistamisessa leikkausalueelta.

12. NAARMUUTTAMATON POHJASUOJA (Katso Kuvat R)

Sahasi sisaltaa naarmuuttumattoman pohjan suojan. Liitase sahasi pohjaan, kun olet leikkaamassa tyokappaleita, joilla on hienot pinnat (viimeistelyt) kuten vinyllit, muovit, lasikuitu, laminaattilattia ja LASTAT, jotka voisivat helposti naarmuuntua tai hankaantua sahan teraspohjalla.

VINKKEJA TYÖKALUN KAYTTOON

Jos kone kuumenee liikaa, anna sen käydä 2-3 minuuttia kuormittamattomana moottorin jäähdyttämiseksi. Välta koneen käytämistä pitkähköjä aikoja hitaalla nopeudella. Skydda sagklingorna mot stötar och slag. För kraftig matning reducerar i hög grad maskinens kapacitet och minskar sagklingans livslängd. Sågresultatet och snittkvaliteten ar i stor utstrackning beroende av sagklingas skick

Irrota pistoke pistorasiasta ennen kuint teet mitään säätöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käytäjan huollettavia osia. Älä käytä vetta tai kemialisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana.

Jos virtajohto on vahingoittunut, se on sahkoiskun valttamiseksi jatettavvalmistajan, valtuutetun huoltoedustajan tai vastaavan patevan sahkoteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Romutetuja sahkolaitteia ei saa heittäa
pois talousjatteen mukana. Toimita
ne kierratyspisteeseen. Lisatietoja

kierratyksesta saa paikallisilta viranomaisilta tai jalleenmyyjalta.

VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme taten, etta tuote
Selostus WORX Pieni monitoimisaha
Tyyppi WX424 WX424.1 WX424.2
WX424.3 (4-sahaa vastaavan laitteen
märitykset)

Toimintoa Leikkaamalla erilaiset materiaalit pyörivä hammadettu terä

Tayttaa seuraavien direktiivien märäykset:
Konedirektiivi 2006/42/EC
Direktiivi sähkomagneettisesta
yhdenmukaisuudesta 2004/108/EC
RoHS direktiivi 2011/65/EU

Yhdenmukaiset standardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1

Henkilo valtuutetu käantämän teknisen tiedoston,
Nimi Russell Nicholson
Osoite Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/10/22 Leo Yue Laatupaallikkö POSITEC

1. MYKT GRIPEHÄNDTAK

2. MOTORHUS

3. EIN-AUS-SCHALTER

4. SKALA FÜR SCHNITTTIEFE

5. VERNUTLØSERHÄNDTAK

6. FINGERLØFT-BRAKETT

7. STØVTUBE (Siehe Abb. Q)

8. UNTERE SCHUTZHAUBE

9. ØVRE BLADVERN

10. INDIKATORSKALA FOR SKJÆRELENGDE

11. BLADFESTE-SKIVE

12. SPINDEL-KLEMMESKRUE

13. MONTERINGSSLISser FOR PARALLELLSKINNE

14. KLEMMEBEL

15. LASERGUIDE OG LED-ARBEIDSLYS

16. HändTAKJUSTERINGSKNAPP

17. LASER OG LED PÅ/AV-BRYTER

18. GRUNDPLATTE

19. RIPEFRI SOKKELDEKSEL (Siehe Abb. R)

20. PARALLELANLEGG LASESKRUE (Siehe Abb. N1)
