KÄYTTÖOHJE WX80RS WORX

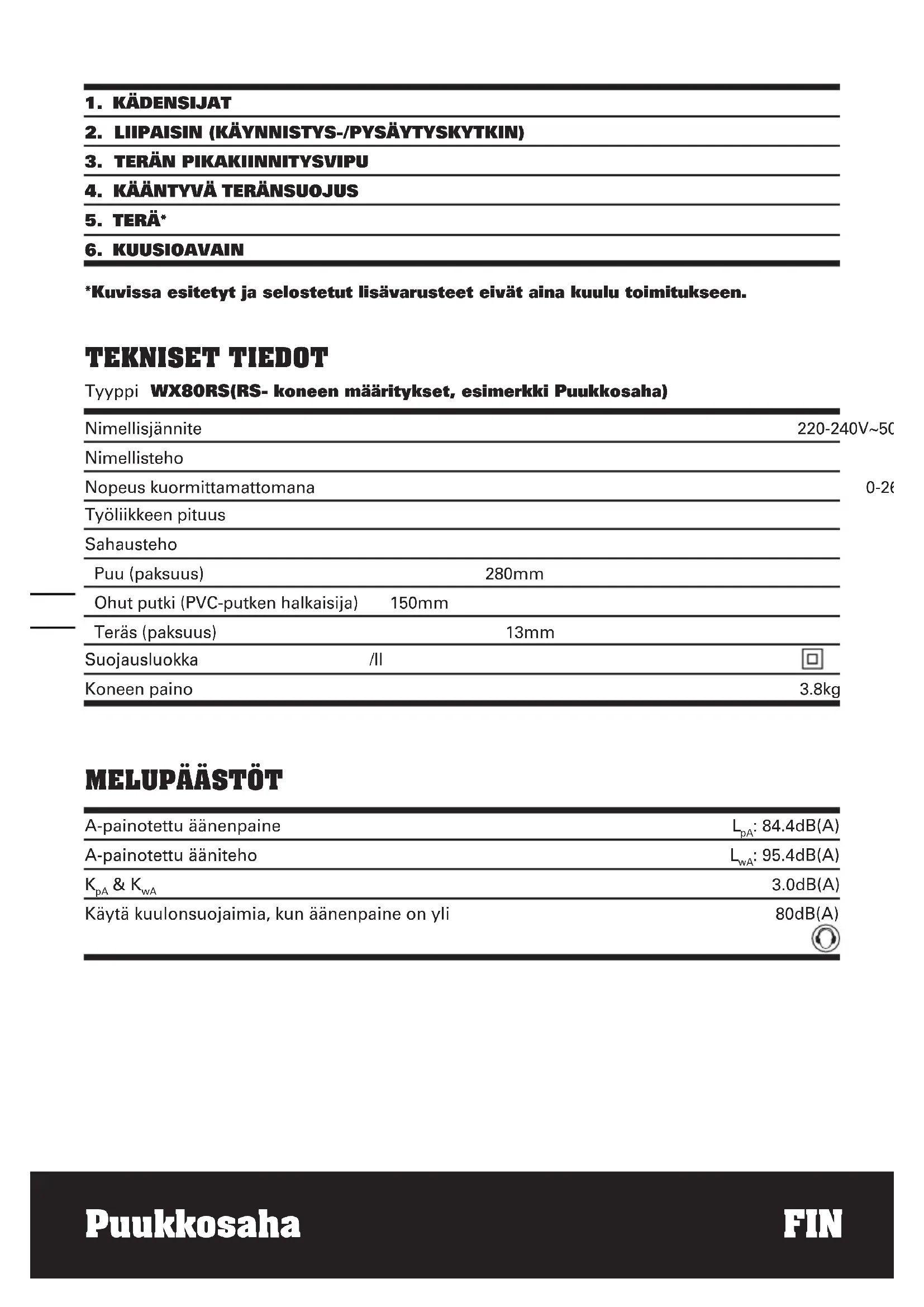

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. TEKNISET TIEDOT Tyyppi WX80RS(RS- koneen määritykset, esimerkki Puukkosaha) Nimellisjännite 220-240V~50/60Hz Nimellisteho 800W Nopeus kuormittamattomana 0-2600/min Työliikkeen pituus 28mm Sahausteho Puu (paksuus) 280mm Ohut putki (PVC-putken halkaisija) 150mm Teräs (paksuus) 13mm Suojausluokka /II Koneen paino 3.8kg A-painotettu äänenpaine L

: 84.4dB(A) A-painotettu ääniteho L

3.0dB(A) Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A) MELUPÄÄSTÖTPuukkosaha FIN

TARVIKKEET Valikoitua terää (1kpl puulle,1kpl metallille,1kpl alumiinille/muoville) 3 Kuusioavain 1 Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

EN 60745: n mukaiset kokonaistärinäarvot: Puun leikkaaminen Tärinäpäästö a

=1.5m/s² Metallin leikkaaminen Tärinäpäästö a

= 1.5m/s² VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen. Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein. VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdi- ssa). Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Vältä työkalun käyttämistä 10

C lämpötiloissa tai sitä viileämmässä. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.Puukkosaha FIN

1. Pitele konetta eristetyistä

kädensijoista/tartuntapinnoista, kun teet töitä, joissa terä saattaa osua rakenteissa oleviin sähköjohtoihin tai koneen liitäntäjohtoon. Osuminen jännitteelliseen johtimeen tekee myös koneen paljaista metalliosista jännitteellisiä, ja käyttäjä saa niistä sähköiskun. LISÄTURVALLISUUSOHJEET PISTOSAHALLE

1. Käytä pölysuojainta

SYMBOLIT Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi Suojausluokka Varoitus Käytä kuulosuojaimia Käytä suojalaseja Käytä pölysuojainta Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.Puukkosaha FIN

HUOmAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti. mÄÄRÄyKSENmUKAINEN KÄyTTÖ Laite on tukevalla alustalla tarkoitettu sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metalliin keramiikkalaattoihin ja kumiin.

1. LIIPAISIN (KÄyNNISTyS-/

PySÄyTySKyTKIN) Kone käynnistetään liipaisinta painamalla ja pysäytetään vapauttamalla liipaisin.

2. PORTAATON NOPEUDENSÄÄTÖ

Kone on varustettu portaattomalla nopeudensäädöllä, jota ohjataan liipaisimella. Kone käynnistyy liipaisinta painamalla ja pysähtyy, kun liipaisin vapautetaan. Terän edestakaisen liikkeen nopeutta säädetään minimistä maksimiin liipaisinta puristamalla. Mitä kovemmin puristat, sitä suurempi nopeus (Katso A).

Pitele sahaa aina molemmin käsin työskennellessäsi (Katso A).

4. TERÄN PIKAKIINNITyS

Irrota koneen johto pistorasiasta, ennen kuin aloitat terän asennuksen (Katso B ja C). Siirrä tarvittaessa saranoitu teräjalka kauemmas terän pitimestä pääsyn helpottamiseksi. Käännä terän pikakiinnitysvipu (3) ylös peukalolla kuvan mukaisesti. Asenna terä pitimeen ja varmista, että terä tarttuu pitimen sisällä olevaan tappiin. Paina terän pikakiinnitysvipu (3) alas ja varmista, että terä on lukittunut kunnolla paikalleen. Terän irrottaminen (Katso B ja C) Irrota koneen johto pistorasiasta. Siirrä tarvittaessa saranoitu teräjalka kauemmas terän pitimestä pääsyn helpottamiseksi. Käännä ensin terän pikakiinnitysvipu (3) ylös peukalolla ja vedä terä sitten ulos pitimestä.

5. TERÄN SUOJUKSEN SÄÄTÖ

Jos tarvitsee vähentää työkalusi leikkauskapasiteettia, kääntyvää terän jalkaa (4) voidaan säätää seuraavasti: Toimitettua kuusioavainta käyttäen löysää kaksi ruuvia etukotelon alapuolella (Katso D). Siirrä kääntyvä terän jalkaa antamaan tarvittavan etäisyyden terän päästä (Katso D) kääntyvään terän jalkaan (Tämä etäisyys on yhtä suuri kuin leikkauskapasiteetti). Kiristä sen jälkeen molemmat ruuvit kunnolla. Kääntyvä terän jalan kelkka on nyt lukittu, mutta kääntyvä terän jalka jatkaa kääntymistä, koska sen täytyy seurata työpintaasi.

6. KÄÄNTyVÄ TERÄNSUOJUS

Kääntyvä teränsuojus on aina pidettävä tukevasti sahattavaa materiaalia vasten. Näin estetään sahan tärinä, terän hyppääminen ja terän rikkoutuminen.

7. SAHAUS SEINÄN ymS. VIERESTÄ

On mahdollista sahata erittäin läheltä lattiaa, seinää ja muita vaikeita kohteita. Asenna terä pitimeen hampaat ylöspäin (päinvastoin kuin normaalissa työskentelyasennossa). Näin pääset sahaamaan lähempää esteitä (Katso E). Käyttämällä erityistä joustavaa terää ja asentamalla se pitimeen hampaat alaspäin (normaali työskentelyasento) voit sahata putken poikki aivan seinän vierestä (Katso F).

Varmista aina, että työkappale pysyy kunnolla paikallaan. Hallitset sahausta helpommin, jos aloitat pienellä nopeudella ja kiihdytät sitten haluttuun nopeuteen (Katso G).

Tällä sahalla on erilainen metallinsahauskapasiteetti riippuen minkä tyyppistä terää käytetään ja mitä metallia sahataan. Kiinnitä AINA työstökohde estääksesi sen liikkumisen. Käytä hienompaa teträä rautametalleja sahatessa ja karkeampaa terää muihin metalleihin. Sahatessasi ohutta metallilevyä kiinnitä AINA puutuet levyn molemmille puolille. Tällä saat aikaan siistin sahausjäljen ja vältät ylimääräisen tärinän ja metallin repeytymisen. ÄLÄ pakota voimalla leikkuuterää. TeränPuukkosaha FIN

pakottaminen lyhentää terän käyttöikää ja aiheuttaa terän rikkoutumisen. HUOMAUTUS: On suositeltavaa levittää ohut öljykalvo tai muuta jäähdyttävää ainetta sahausviivalle. Tämä helpottaa työstämistä ja pidentää terän käyttöikää. Käytä valopetroolia sahatessasi alumiinia.

10. UPOTUSSAHAUS (vain pehmeät

materiaalit) Merkitse upotus tai keskelle työkappaletta sahattava reikä. Asenna sahanterä hampaat alaspäin ja kiinnitä kunnolla. Aseta saha niin, että teränsuojuksen alareuna lepää työkappaleen pintaa vasten (Katso H.1 ja H.2). Aloita sahaus pienellä nopeudella, jotta terä ei katkeaisi, ja kiihdytä sitten alkuun päästyäsi oikeaan nopeuteen. Pidä teränsuojus lujasti työkappaletta vasten ja ala kääntää sahaa sen varassa hitaasti ja tasaisesti ylöspäin. Terä leikkautuu materiaaliin ja sen läpi. Varmista aina, että terä on mennyt kokonaan materiaalin läpi, ennen kuin sahaat loput upotuksesta. VINKKEJÄ PISTOSAHALLA TYÖSKENTELYYN Jos kone kuumenee liikaa, säädä se suurimmalle nopeudelle ja anna sen käydä 2-3 minuuttia kuormittamattomana moottorin jäähdyttämiseksi. Varmista aina, että työkappale pysyy kunnolla paikallaan. Teränsuojus on aina pidettävä tukevasti sahattavaa materiaalia vasten. Näin estetään sahan tärinä, terän hyppääminen ja terän rikkoutuminen. HUOLTO Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja. Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta. Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.Puukkosaha FIN

EC VAATIMUSTENMUKAI- SUUSVAKUUTUS Me, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vakuutamme täten, että tuote Selostus WORX Puukkosaha Tyyppi WX80RS(RS- koneen määritykset, esimerkki Puukkosaha) Toiminto Erilaisen materiaalin leikkaaminen Täyttää seuraavien direktiivien määräykset: EY:n konedirektiivi 2006/42/EY EY:n direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EY Yhdenmukaiset standardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-11 EN 60745-1 Henkilö valtuutettu kääntämään teknisen tiedoston, Nimi: Russell Nicholson Osoite: Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2012/05/23 Leo Yue POSITEC LaatupäällikköBajonettsag NOR
