MANUALE UTENTE WX80RS WORX

*Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

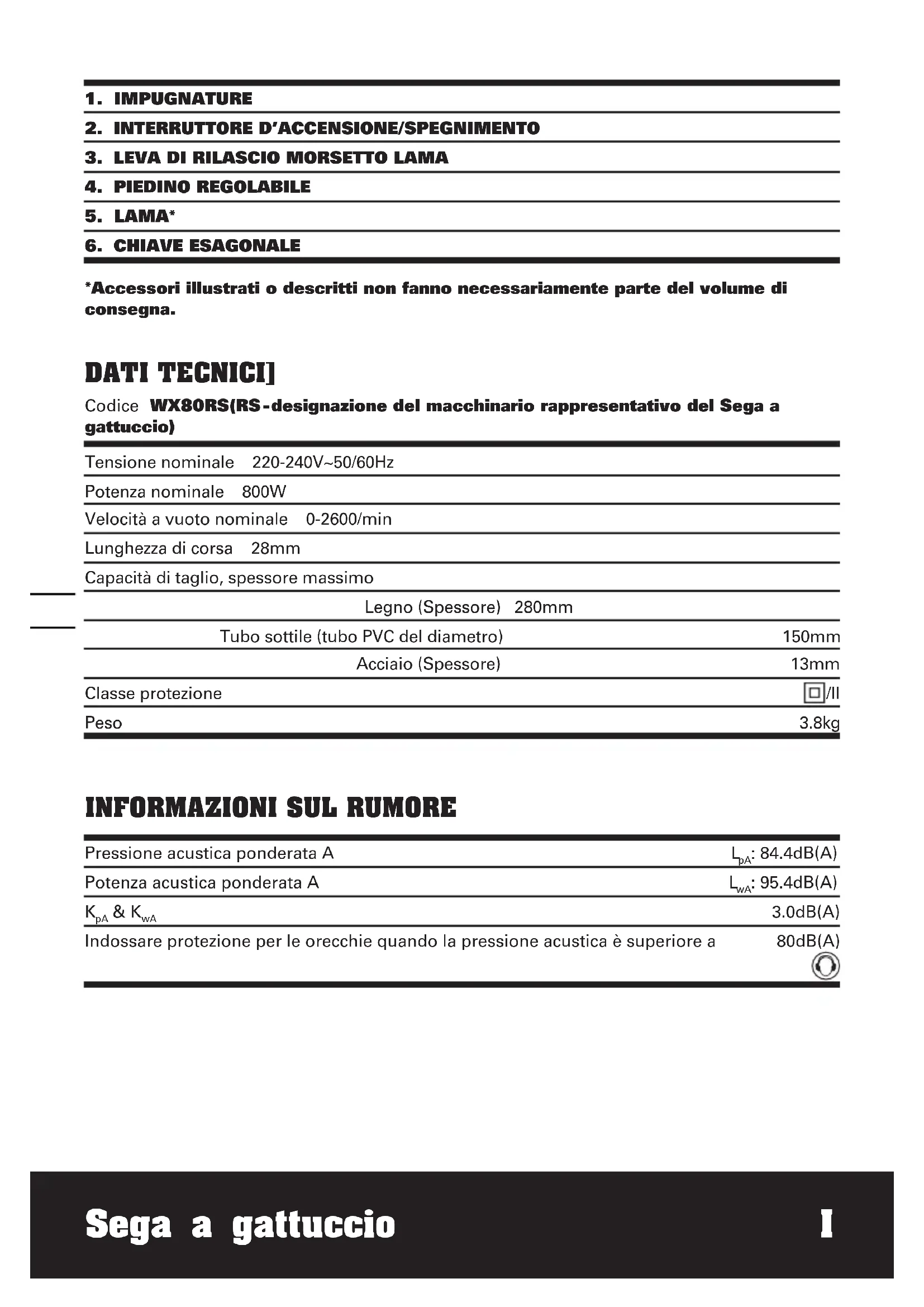

DATI TECNICI

Codice WX80RS(RS-designazione del macchinario rappresentativo del Sega a gattuccio)

Tensione nominale 220-240V~50/60Hz
Potenza nominale 800W
Velocità a vuoto nominale 0-2600/min
Lunghezza di corsa 28mm
Capacità di taglio, spessore massimo
Legno (Spessore) 280mm
Tubo sottile (tubo PVC del diametro)	150mm
Acciaio (Spessore)	13mm
Classe protezione	☐/II
Peso	3.8kg

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A	LpA: 84.4dB(A)
Potenza acustica ponderata A	LwA: 95.4dB(A)
KpA & KwA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibratione sono determinati secondo lo standard EN 60745:
Taglio del legno	Valore emissione vibrationa \( a_{hCW} = 5.61m/s^2 \)
	\( Incertezza K_{cw} = 1.5m/s^2 \)
Taglio del metallo	Valore emissione vibrationa \( a_{hCM} = 11.40m/s^2 \)
	\( Incertezza K_{cm} = 1.5m/s^2 \)

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento, si possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai clienti esempí e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzato di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbeanche tenere contodi tute le partidel ciclo operativo,come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto sulla realmentefareil suo lavoro.Questopotrebbe ridurre significativamente il livello di esposizione sul periododi di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

Di lame assortite (1per il legno,1per il metallo e 1per alluminio/plastica) 3 Chiave esagonale 1

Si raccomanda di acquistare qualsiasi accessorio dal rivenditore presso il quale si è acquistato l'utensile. Usare sempre accessori di ottima qualità e di primarie marche. Scegliere tipo e qualità in base al lavoro da effettuare. Maggiori dettagli sui vari accessori potranno essere reperiti sulla confezione. Il personale del negozio potr'à和其他i essere d'aiuto e di consiglio all'utilizzatore.

AVVISI GENERALI PER LA SICUREZZA DEL SEGHETTO ALTERNATIVO

1. Qualora si eseguano attività che prevedano il contatto dell'attrezco con fili elettrici nascosti o con lo stesso cavo di alimentazione, tener l'utensile da taglio servendosi delle apposite impugnature isolate. In quello modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il consequencese rischio di scossa elettrica per l'operaore.

ALTRE ISTRUZIONI DI SICUREZZA DELLA SEGA A GATTUCchio

1. Indossare una mascherina antipolvere

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Classe protezione

Attenzione

Indossare protezione per le orecchie

Indossare protezione per gli occhi

Indossare una mascherina antipolvere

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare

I'attrezzo.

USO cONFORmE ALLE NORmE

In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal piano nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con.

1. INTERRUPTORE D'AccENSION/ SPEGNImENTO

Premere l'interruttore per azionare e rilasciarlo per arrestare l'utensile.

2. cCONTROLLO VELOCITA VARIABILE

L'utensile è dotato di interrupttre a grilletto per il controllo della velocità variable. L'attrezzo più essere acceso o spento, premendo o rilasciando l'apposto grilletto. La velocità di movimento della lama più essere regolata dal minimo al massimo, a seconda della pressione applicata al grilletto. Applicare maggiore pressione per augmentare la velocità e diminuire la pressione per ridurre la velocità. (Vedi A).

3. ZONE ImpPUGNATURA

Tenere sempre saldamente la sega con entrambe le mani quando è in funzione (Vedi A).

4. mONTAGGIO DELLA LAmA SENZA UTENSILI

Comeindicato nelle Fig.Be C,per installare la lama, scollegare la sega alla rete elettrica. Se necessario, estendere in avanti la base rotante (4) estraendola dal dispositivo di blocco lama per facilitare I'accesso.Singere verso il basso il pulsante di blocco lama alla utensili (3) con il pollice, come indicato in figura.Inserire la lamaattraverso I'apertura frontale della base rotante,nel meccanismo di serraggio lama della sega,assicurandosi che il perno interno al supporto del dispositivo di blocco lama si adatti al foro della stessa. Rilasciate quindi il pulsante di blocco lama

senza utensili. Estrarre la lama, muovendola dall'alto verso il basso, per far si che la lama si insedi correttamente nel rispetto dispositivo di blocco.

Per rimuovere la lama, scollegare la sega alla rete elettrica. Se necessario, estendere in avanti la base rotante estraendola dal dispositivo di blocco lama per facilitare l'accesso. Spingere verso il basso il pulsante di blocco lama con il pollice ed estrarre la lama dal rispetto dispositivo di blocco.

5. REGOLAIZIONE DEL PIEDINO

Se avete bisogno di ridurre la capacité di taglio del vostro appearecchio, il piede girevole della lama (4) cui quere regolato come segue:

Utilizzando la chiave esagonale fornita, allentare le due viti sul lato inferiore della struttura esterna frontale (vd. D). Far scivolare il piede girevole della lamà per creare la distance necessaria dall'estremità della lamà (vd. D) al piede girevole della lamà. (Questa distance equivale alla nuova capacité di taglio). Poi serrare con forza entrambé le viti. Lo scorrimento del piede girevole della lamà ora è bloccato, ma il piede girevole della lamà continuera a girare dal momento che deve seguire la vostra superficie di lavoro.

6. BASE

La base deve essere tenuta saldamente contro il materiale da lavorare onde ridurre le vibrazioni della sega ed evitare il salto e la rottura della lama.

7. TAGLIO RASO

E possibile effettuare tagli raso pavimento, raso parete e in corrispondenza di altre zone difficili. Inserire il cordolo della lama nell'apposto dispositivo di blocco con i denti della lama rivolti verso l'alto (opposti alla normale posizione di lavoro) per consentire tagli più vicini alla superficie da trattare (Vedi E). Le speciali lame flessibili in dotazione dovranno essere inserite nel dispositivo di blocco lama con i denti rivolti verso il basso (ossia nella normale posizione di lavoro) per consentire il taglio raso di tubi (Vedi F).

8. TAGLIO LEGNO

Il pezzo da lavorare dovrè essere serrato fermamente per impedirne lo spostamento. Per un controllo più agevole, utilizzato una Bassa velocità all'inizio del taglio ed aumentarla in seguito (Vedi G).

9. TAGLIO METALLO

Questa segas dispone di diverse capacità di taglio, a seconda del tipo di lama da usare e dal tipo di metallo da tagliare.

Bloccare SEMPRE il pezzo verso il basso, per impedirgli di scivolare.

I metalli ferrosi richiedono una lama più fine, a differenza di quelli non ferrosi per i quali è necessaria una lama grossa. Quando si tagliano lamiere di spessore ridotto, bisogna SEMPRE bloccare il foglio da ambo i lati, onde ottenere un taglio privo di imperfezioni, evitando vibrazioni eccessive o lacerazioni. NON sforzare la lama, onde evitare la rottura della stessa causata da un'usura eccessiva.

NOTA: Si raccomanda di passare un velo d'olio o di un altro fluido refrigerante lungo la linea di taglio della sega, al fine di agevolarne l'utilizzo e di prolongare la vita di servizio della lama. Dovendo tagliare l'alluminio, è buona norma utilizzare il cherosene.

10. TAGLIO DI TASCHE (Solo in presenza di materiali morbidi. Questo taglio non è possibile sul metallo).

Contrassegnare la tasca o il foro interno da tagliare. Inserire la speciale lama con i denti rivolti verso il basso e quindi serrarla a dovere. Angolare la sega in modo che l'estremità posteriore della protezione della lama si appoggi alla superficie da lavorare (Vedi H.1 e H.2). Per evitare la rottura della lama, partire da una velocità molto sostenuta, aumento fino a raggiungere la velocità corretta una volta iniziato il taglio. Tenendo saldamente la protezione della lama contro la superficie da lavorare, incominciare a far oscillare lentamente, ma in maniera controllata, la sega verso l'alto. In quello modo, la lama taglierà all'interno e attraverso il materiale, prima di tagliare la parte restante della tasca. è necessario assicurarsi che la lama abbia Completely attraversato il materiale, prima di procedere al taglio della parte restante della tasca.

SUGGERIMENTI UTILI PER L'UTILIZZO DELLA SEGA A GATTUCchio

In caso di surriscaldamento, è necessario portare l'attrezzo alla massima velocità, facendolo funzionare in assenza di carico per 2 o 3 minuti, al fine di raffreddarne il motore. Tenere o bloccare sempre saldamente il pezzo da lavorare, onde evitarne lo spostamento. Il piedino deve essere tenuto saldamente contro il materiale da tagliare, per ridurre le vibrazioni della sega ed evitare il salute e la rottura della lama.

MANUTENZIONE

Rimuovere la spina alla presa di corrente prima di eseguire qualsi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva. All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona equivalmente qualificata per evitare pericoli.

TUTELA AMBIENTALE

I prodotti elettrici non possono
essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere

portato al centro di ricericlaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino.

EC DICIHIARAZIONE DI CONFORMITA

Noi,

POSITEC Germany GmbH

Dichiara che I'apparecchio,

Descrizione

WORXSegaagattuccio

Codice WX80RS(RS-designazione del macchinario rappresentativo del Sega a gattuccio)

Funzione Taglio di materiali diversi

conforme alle seguenti direttive,

Direttiva machine

2006/42/CE

Direttiva sulla compatibilità elettromagnetica

2004/108/CE

Conformera,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-11

EN 60745-1

Il responsabile autorizzato alla compilation della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe)

Ltd, PO Box 152,Leeds,LS10 9DS,UK

2012/05/23

LeoYue

POSITEC Direttore Qualita

1. Utilicese mascara antipolvo

SÍMBOLOS
