BRUGSANVISNING WX80RS WORX

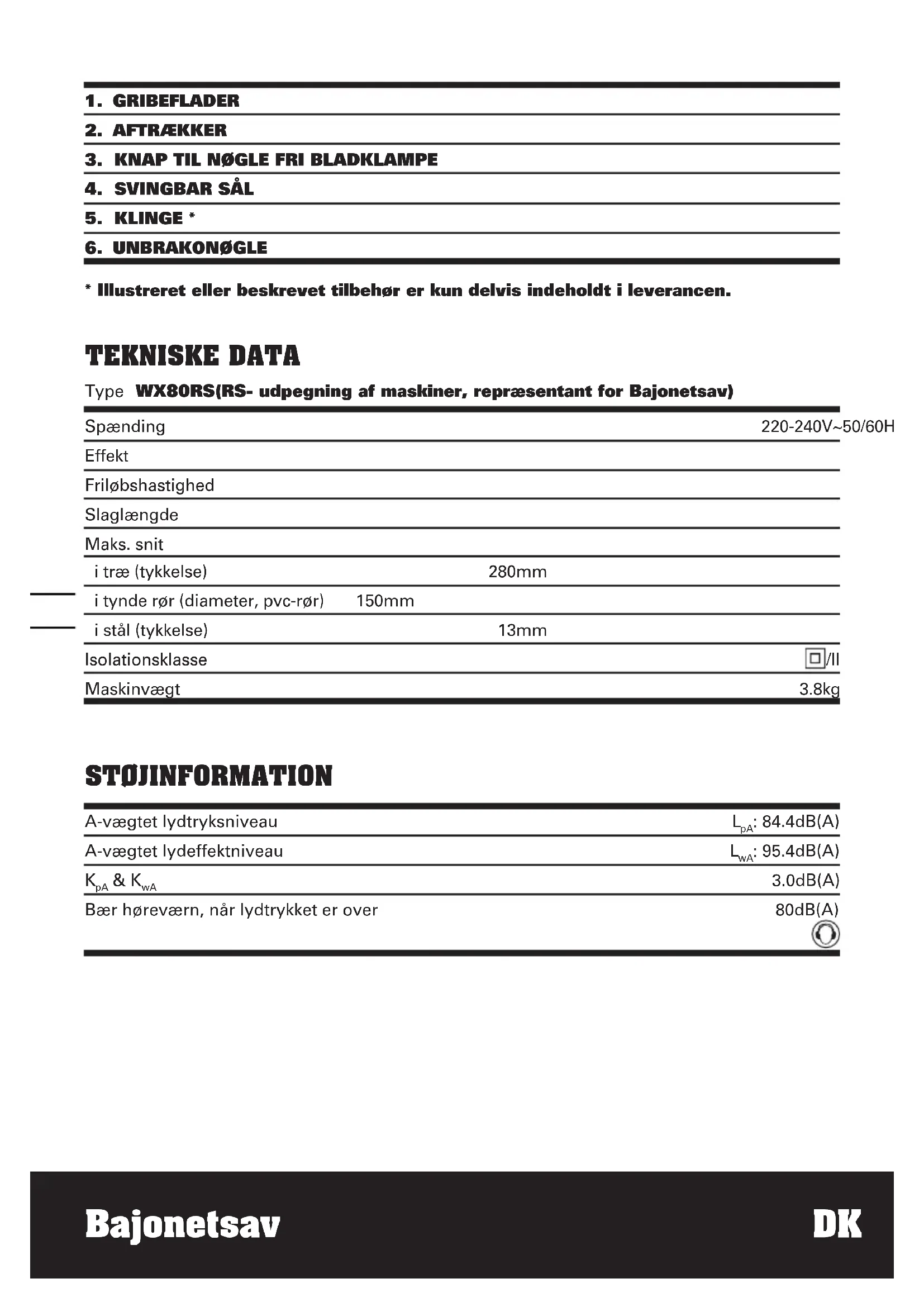

Spænding	220-240V~50/60H
Effekt
Friløbshastighed
Slaglængde
Maks. snit
i træ (tykkelse)	280mm
i tynde rør (diameter, pvc-rør) 150mm
i stål (tykkelse)	13mm
Isolationsklasse
Maskinvægt

STOJINFORMATION

A-vægtet lydtryksniveau	LpA: 84.4dB(A)
A-vægtet lydeffektniveau	LwA: 95.4dB(A)
KpA & KwA	3.0dB(A)
Bær høreværn,ær lydtrykket er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745:
Savning i træ	Værdi for vibration \( a_{hCW} = 5.61m/s^2 \)
	Usikkerhed \( K_{cw} = 1.5m/s^2 \)
Savning i metal	Værdi for vibration \( a_{hCM} = 11.40m/s^2 \)
	Usikkerhed \( K_{cm} = 1.5m/s^2 \)

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige fra den opgivne værdi afhængigt af maderne, værktøjet benyttes på. Se folgLende eksempler vad vibrationerne kan afhænge af:

Hvordan værktogt bruges og materialerne, der skares aller bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktøj anvendes i henhold til dets konstruktion og nærveende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationsyndrom, hvis det ikke bruges på rigtigmxde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til

og fra, og tomgangsdriften.uden for delve arbejdspogaven. Dette kan afgorende reducere udsættelsesniveauaut i den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktjot bruges ofte, bør du anskaffe antivibrationsudstyr.

BrugIkke værktjet i temperaturer pa 10^ ellerravere.

Planlag dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Assorterede klinger (1 til træ, 1 til metal og 1 til aluminium/plastik) 3 Unbrakonøgle 1

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at fæ yderligere oplysninger. Fæ hjælp og ränd i butikken.

1. Hold elværktøjet i de isolerede handgreb, nár du udfører opgaver, hvor værktøjet kankommen i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømforende ledning, bliver dets elektriske dele ogsa strømforende, hvilket kan give brugeren elektrisk stød.

SÆRLIGE SIKKERHEDSREGLER TIL BAJONETSAVEN

1. Baer stovmaske

SYMBOLER

For at undgå risikoen for
personskader skal brugeren læse
brugervejledningen

Isolationsklasse

Advarsel

Baer horevaern

Baejenvaern

Bae stovmaske

Affald af elektriskeprodukter ma\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever s\ vidt muligt produitet til genbrug.\ Kontakt de lokale myndigheder aller\ forhandleren, hvis du er i tvivil.

BETJENINGSVEJLEDNING

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

BEREGNET ANVENDELS

Maskinen er beregnet til - pa et fast underlag - at udføre gennemskæringer, udsnit i træ, plast, metal, keramikplader og gummi. Den er egnet til lige og kurve de sinit med en geringsvinkel.

1. TÄND/SLUK-KNAP

Tryk taend/sluk-knappen ind for at starte og slip den igen for at standse bajonetsaven.

2. KNAP TIL HASTIGHEDSREGULERING

Bajonetsavens aftrækker regulerer
hastigheden. Saven kan tændes ved at trykke
på og slukkes ved at slippe aftrækkeren.
Klingens hastighed kanændres fra minimum
til maksimum afhængigt af, hvor meget
aftrækkeren trykkes ind. Tryk aftrækkeren
længere ind for at øge hastigheden, og
mindsk trykket for af sænke hastigheden (Se
Fig.A).

3. GRIBEFLADER

Hold altid fast i bajonetsaven med begge hender ved brug (Se Fig. A).

4.ISAETNING AF KLINGE UDEN VERKTJ

När klingen skal isættes (Se Fig. B og C), skal strømmen til bajonetsaven afbrydes. Drej om nødvendigt den svingbare sal væk fra klingeholderen for lettere at kinnekommen til. Træk klingeudløseren (3) op med tommelfingeren som vist. Sæt klingen ind i bajonetsavens klingeholder, og kontrollér, at klingen sidder på:tappen i holderen. Tryk klingeudløseren (3) nedad, og kontrollér, at klingen er korrekt fastgjort.

Afmontering af klingen (Se Fig.B og C)
Afbryd strømmen til bajonetsaven. Drej om nødvendigt den svingbare sål væk fra klingeholderen for lettere at kinnekommen til. Træk Forst klingeudløseren (3) op med tommelfingeren, og træk derefter klingen ud af klingeholderen.

5. JUSTERING AF PIVOT FODPLADE

Hvis det bliver nødvendigt at reducere skærekapaciteten på værktøjet, kan den drejelige klingefod (4) justeres som følger: Anvend den medfølge unbrakonøgle til at løsne de to skruer på undersiden af frontkabinettet (Se Fig. D). Skyd den drejelige klingefod for at opnå den ønskede afstand til enden af klingen (Se Fig. D) til den drejelige klingefod (Denne afstand svarer til den nye skærekapacitet). Stram derefter begge skruer forsverligt. Glideren på den drejelige klingefod er nu låst, men den drejelige klingefod vil fortsat dreje, da den skal følge med på arbejdsoverfladen.

6. SVINGBAR SÄL

Hold den svingbare säl godt ned mod emnet for at undgå, at saven vibrerer, og at klingen hopper eller knækker.

7. SAV LANGS mED KANTEN

Med bajonetsaven kan der saves ekstremt tæt på gulve, vægge og andre problematiske steder. Sæt klingens skaf op i klingeholderen, sö klingens tænder vender opad (modsat den normale arbejdsstilling). På这部分 saves der tætte på emnets overflade (Se Fig. E). När der anwendes specielle fleksible klinger, skal klingen sættes i klingeholderen, sö tænderne vender nedad (normal arbejdsstilling). På den mæde er det muligt at save rør lige over (Se Fig. F).

8. SAVNING I TRAE

Sorg for, at emnet er grundigt fastspændt for at undgå, at det bevæger sig. Bajonetsaven er under større kontrol, nar savningen startes ved en lavere hastighed, hvorefter der øges til den ønskede hastighed (Se Fig. G).

9. METAL SKAERING

Denne sav har forsellig skerekapacitet til metal, der afhanger af den type blad, der anwendes og det metal der saves.

Fastspænd ALTID arbejdsstykket for at forbhindre at det smutter.

Brug et finere blad til jernholdige materialer og et grovere blad til ikke-jernholdige materialer.

När der skæres i metalplader, skal du ALTID have træklamper på begge sider af pladen. Dette vil give en renere skæring,.uden overdrevne vibrationer og slid på metalpladen.

Tving IKKE bladet fremad. Hvis du skubber bladet fremad, vil det reducere bladets levetid og forarsage at bladet knækker.

VIGTIGT: Vi anbefaler at du spreder en tynd film af olie, eller et andet kolemiddel langs med den linie. som skarehovedet ffolger. Dette vil sikre lettere drift og hjælpé med at forøge cladets levetid. Når der skæres i aluminium bruges petroleum.

10. STIKSAVNING (KUN I BLØDE MATERIALER)

Marker det sted, hvor der skal stiksaves. Isæt specialklingen, sa tænderne vender nedad, og fastgør den. Placér saven, sa klingeafskærmningens bageste kant hviler pa emnet (Se H.1 og H.2). Start med lav hastighed for at undgå, at klingen knækker, og øg derefter hastigheden, nr klingen har fæt fat. Hold klingeafskærmningen godt ned mod emnet, og begynd at dreje saven langsomt og kontrolleret opad. Klingen vil save ned i og gennem emnematerialet. Sørg for, at klingen er gaet helt gennem materialet, for resten stiksavningen foretages.

CODE RÄD

Hvis bajonetsaven bliver for varm: Indstil hastigheden til maksimum, og lad maskinen kore uten belastning i 2-3 minutter for at afkole motoren.

Sorg for, at emnet er grundigt fastgjort aller fastspændt for at undga, at det bevæger sig. Hold den klingeafskærmningen godt ned mod emnet for at undga, at saven vibrerer, og at klingen hopper eller knækker.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, inden der udfores nogen form justering, service aller vedligholdele.

Denne bore-/skruemaskine kraever ikke

særlig smøring eller vedligeholdelse.
Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et短时间内. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal vare rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen.

Hviselledningen beskadiges, skalden udskiftes af producenten, dennesservicerepraesentant aller,anden kvalificeretfagmand for at undgå,at der opstär farlige situationer.

MILJOBESKYTTESE

Affald af elektriskeprodukter mä\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever savidt

muligt produitettil genbrug.Kontakt de lokale myndighederllerforhandleren,hvisduer itvivl.

EC KONFORMITETSERKLÄERING

*Illustriert aller beskrevet tilbehör inngår delvis ikke i leveransen.

TEKNISKE DATA

Type WX80RS(RS-betegner maskin, anger Bajonettsag)

Spenning	220-240V~50/60Hz
Inngangseffekt
Tomgangshastighet
Slaglengde
Maksimum skjærakapasitet
Treverk (tykkelse)	280mm
Tynt rør (diameter PVC rør) 150mm
Stål (tykkelse)	13mm
Beskyttelsenklasse	☐/II
Vekt	3.8kg

INFORMATIONENÜBER LÄRM

Belastning lydtrykk	LpA: 84.4dB(A)
Belastning lydeffekt	LwA: 95.4dB(A)
KpA & KwA	3.0dB(A)
Bruk hørselsvernær lydtrykket er over	80dB(A)

INFORMATIONENÜBER VIBRATIONEN

Totale vibrasjonsverdier satt i henhold til EN 60745:
Skjæring i tre	Vibrationsemissionswert \( a_{hCW}=5.61m/s^2 \)
	Unsicherheit \( K_{cw}=1.5m/s^2 \)
Skjæring i metall	Vibrationsemissionswert \( a_{hCM}=11.40m/s^2 \)
	Unsicherheit \( K_{cm}=1.5m/s^2 \)

Verktøyet er i god stand og godt veldlikeholdt.
