MANUAL DE USUARIO WX80RS WORX

3. BOTÓN DE LIBERACIÓN DE LA HOJA DE SIERRA

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

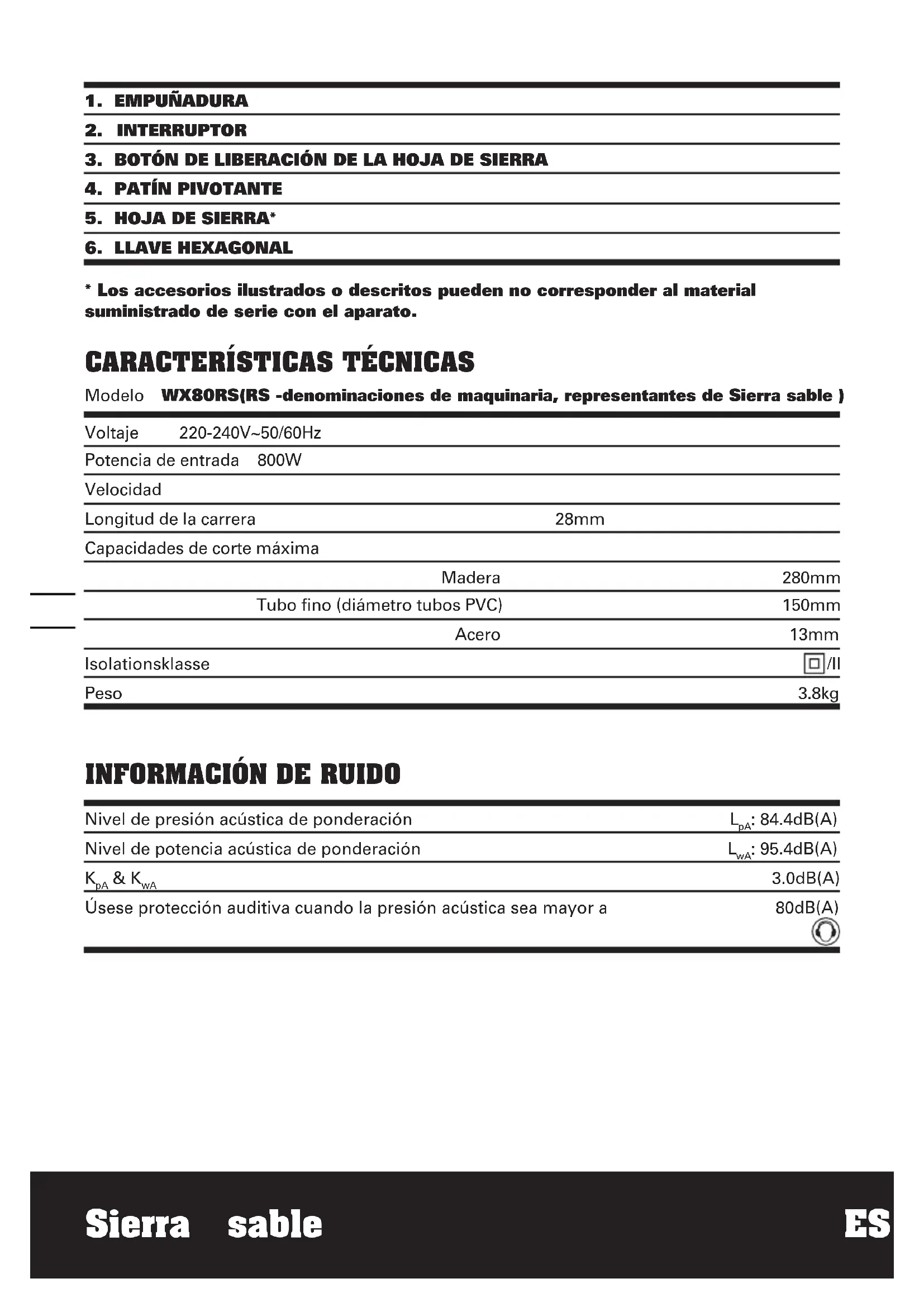

CARACTERÍSTICAS TÉCNICAS

Modelo WX80RS(RS -denominaciones de maquinaria, representantes de Sierra sable ) Voltaje 220-240V~50/60Hz Potencia de entrada 800W Velocidad 0-2600/min Longitud de la carrera 28mm Capacidades de corte máxima Madera 280mm Tubo fino (diámetro tubos PVC) 150mm Acero 13mm Isolationsklasse /II Peso 3.8kg Nivel de presión acústica de ponderación L

: 84.4dB(A) Nivel de potencia acústica de ponderación L

3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A) INFORMACIÓN DE RUIDOSierra sable ES

ACCESORIOS Cuchillas surtidas (1ud. Para madera,2ud. Para metal,1ud. Para aluminio/plástico) 3 Llave hexagonal 1 Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elegir la calidad de acuerdo con el trabajo que pretende realizar. Consultar los estuches de los accesorios para más detalles. El personal del comercio también puede ayudarle y aconsejarle.

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: Corte en madera Valor de emisión de vibración a hCW = 5.61m/s

= 1.5m/s² Corte en metal Valor de emisión de vibración a hCM =11.40m/s

= 1.5m/s² ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesa- rio). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.Sierra sable ES

ADVERTENCIA DE SEGURIDAD GENERAL

SOBRE LA SIERRA SABLE

1. Sujetar la herramienta por las partes

aisladas durante su utilización. De este modo se evitará cualquier tipo de descarga provocada por el corte de cables o piezas con corriente. CONSEJOS ADICIONALES

DE SEGURIDAD PARA SU

SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Clase de protección Advertencia Utilíce protección auditiva Utilice protección ocular Utilice una máscara antipolvo Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener informacion sobre la organización de la recogida.Sierra sable ES

INSTRUCCIONES DE FUNCIONAMIENTO ATENcIóN: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones. UTILIZAcIóN REGLAmENTARIA El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un.

1. INTERRUPTOR mARcHA / PARO

Presione sobre el interruptor para poner en marcha y afloje para detener su herramienta.

2. VELOcIDAD VARIABLE

El interruptor también le permite regular la velocidad. La herramienta puede ponerse en marcha o apagarse apretando o aflojando el gatillo. Según la presión ejercida en el gatillo, la velocidad del motor puede regularse entre las valores mínimas y máximas indicadas en la placa de características. Apriete más para aumentar la velocidad y afloje la presión para reducirla (Fig. A).

3. SUJEcIóN DE LA HERRAmIENTA

Sujete firmemente siempre su sierra de sable con ambas manos cuando esta se encuentre en funcionamiento (Fig. A).

4. mONTAJE DE LA HOJA SIN

HERRAmIENTAS Para montar la hoja (Fig. B y C) desconecte la sierra sable. Si es necesario, retire el patín pivotante para facilitar el acceso. Presione con su dedo pulgar el botón de liberación de la hoja, e inserte la hoja en su soporte o alojamiento, asegurándose de que esta quede bien fijada. Suelte el botón de liberación de la hoja comprobando siempre su perfecta colocación en la herramienta. Para retirar la hoja (Fig. B y C), desenchufe la sierra de sable. Si fuera necesario, retire el patín pivotante para facilitar el acceso. Presione con su dedo pulgar el botón de liberación de la hoja y retire la hoja de su soporte o alojamiento.

5. AJUSTE DEL PATíN PIVOTANTE

Si necesita reducir la capacidad de corte de su herramienta, es posible ajustar el pie de cuchilla pivotante (4) de la siguiente manera: Utilizando la llave hexagonal suministrada, afloje los dos tornillos situados en la parte inferior del hueco frontal (consulte la Fig. D). Deslice el pie de cuchilla pivotante hasta alcanzar la distancia necesaria desde el borde de la cuchilla (consulte la Fig. D) hasta el pie de cuchilla pivotante (esta distancia será igual a la nueva capacidad de corte). Apriete entonces ambos tornillos. El soporte del pie de cuchilla pivotante se encontrará ahora bloqueado aunque continuará pivotando para seguir la superficie de trabajo.

6. PATíN PIVOTANTE O ARTIcULADO

El patín pivotante debe mantenerse firmemente contra el material cortado con el fin de reducir vibraciones de la sierra y saltos y rupturas de la hoja.

7. cORTE A RAS DE SUPERFIcIES

(SUELOS, PAREDES, ETc) Es posible realizar cortes muy cerca de suelos, paredes y otras zonas de difícil acceso. Coloque la hoja con los dientes hacia arriba (sentido contrario de la posición de trabajo normal). Los cortes así estarán más cerca de la superficie de trabajo (Fig. E) Utilizando hojas flexibles especiales colocadas de la forma tradicional con los dientes hacia abajo, usted podrá realizar cortes de tubos a ras de paredes, techos o suelos (Fig. F)

Siempre asegurarse de que la pieza a trabajar se encuentra bien fijada para evitar su movimiento. Para un mayor control, inicialmente haga funcionar la herramienta a baja velocidad, para posteriormente aumentar la velocidad hasta llegar al punto deseado (Fig. G)

Esta sierra tiene diferentes capacidades deSierra sable ES

corte de metal, dependiendo del tipo de hoja usada y del metal a cortar. SIEMPRE sujete la pieza con mordazas o gatos para evitar que resbale. Use una hoja más fina para metales ferrosos y una hoja de diente más grueso para metales no ferrosos. Al cortar con hojas de metal delgadas, SIEMPRE fije con piezas de madera en ambos lados de la hoja. Esto le proporcionará un corte limpio, sin vibración excesiva o desgarramiento del material. NO fuerce la hoja de corte. El forzar la hoja reducirá su vida útil y hará que se rompa. NOTA: Le recomendamos aplicar una pequeña capa de aceite u otro refrigerante a lo largo de la línea de corte por delante de la hoja. Esto facilitará el corte y prolongará la vida útil de la hoja. Use queroseno al cortar aluminio.

10. CORTE EN GANDES ESPESORES

(materiales flexibles únicamente) Marque el espacio o el agujero interno a cortar. Inserte la hoja especial, con los dientes hacia abajo, y fijar firmemente. Coloque la sierra sable de manera que el borde trasero del patín pivotante presione sobre el área de trabajo (véase H.1 y H.2). Inicie la marcha a baja velocidad con el fin de evitar la ruptura de la hoja. Posteriormente aumente la velocidad progresivamente. Aprietar firmemente el patín contra la superficie de trabajo y haga un movimiento vertical hacia arriba lento pero controlado. La hoja cortará el material. Siempre asegúrese de que la hoja esté totalmente entroducida en el material antes de cortar el resto.

CONSEJOS DE UTILIZACIÓN

DE LA SIERRA DE SABLE

Si su herramienta eléctrica se calienta demasiado, especialmente cuando se usa a baja velocidad, manténgala a velocidad máxima y hágala funcionar sin carga durante 2-3 minutos para enfriar el motor. Asegúrese siempre de que la pieza de trabajo esté firmemente fijada para evitar su movimiento. El patín pivotante debe mantenerse firmemente contra el material cortado con el fin de reducir las vibraciones de la sierra, los saltos y las rupturas de la hoja. MANTENIMIENTO Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos. PROTECCION AMBIENTAL Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su revendedor para obtener informaciones sobre la organización de la recogida.Sierra sable ES

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto Descripcón WORX Sierra sable Modelo WX80RS(RS - denominaciones de maquinaria, representantes de Sierra sable ) Función Corte de diversos materiales Cumple con las siguientes Directivas: Directiva de Maquinaria CE 2006/42/CE Directiva de Compatibilidad Electromagnética CE 2004/108/CE Normativas conformes a EN 55014-1 EN 55014-2 EN 61000-3-3 EN 61000-3-2 EN 60745-1 EN 60745-2-11 La persona autorizada para componer el archivo técnico, Firma: Russell Nicholson Dirección: Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2012/05/23 Leo Yue Gerentede Calidad POSITECSerra recíproca PT
