KÄYTTÖOHJE WX424.2 WORX

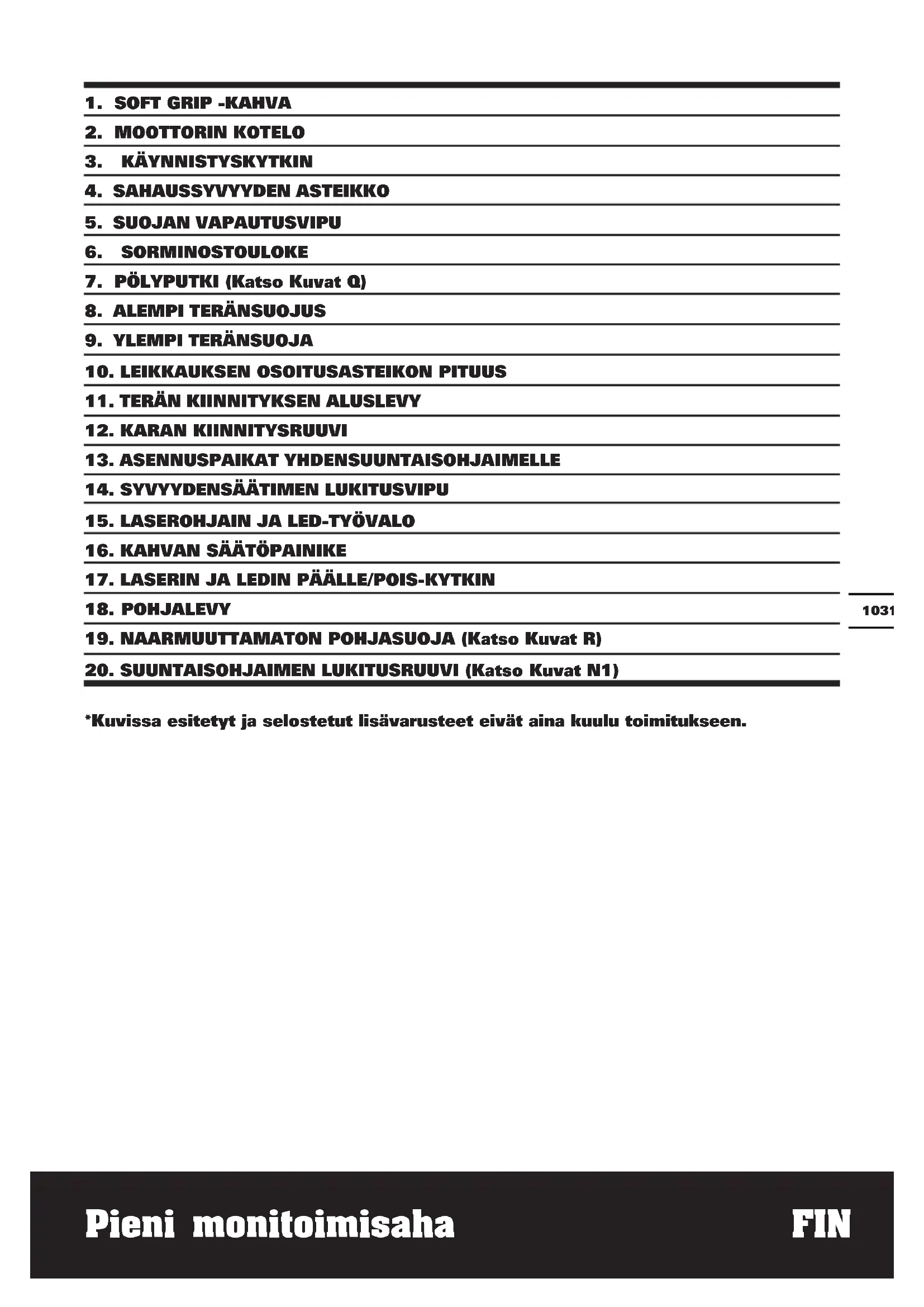

7. PÖLYPUTKI (Katso Kuvat Q)

13. ASENNUSPAIKAT YHDENSUUNTAISOHJAIMELLE

14. SYVYYDENSÄÄTIMEN LUKITUSVIPU

15. LASEROHJAIN JA LED-TYÖVALO

19. NAARMUUTTAMATON POHJASUOJA (Katso Kuvat R)

20. SUUNTAISOHJAIMEN LUKITUSRUUVI (Katso Kuvat N1)

*Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. Pieni monitoimisaha fINPieni monitoimisaha fIN

TEKNISET TIEDOT Selostus wORx Pieni monitoimisaha Tyyppi wx424 wx424.1 wx424.2 wx424.3 (4-Sahaa vastaavan laitteen määritykset) Nimellisjännite 230-240V~50Hz Nimellisteho 310W Nopeus ilman kuormitusta terän halkaisija 2800/min Sahauskyky 76x10mm Kaksoiseristys 22mm Koneen paino /II Maskinens vægt 1.5kg

A-painotettu äänenpaine L

82dB(A) A-painotettu ääniteho L

3dB(A) Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A)

EN 60745: n mukaiset kokonaistärinäarvot Tyypillinen painotettu tärinä Tärinäpäästö a

Epävarmuus K = 1.5 m/s² VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen. Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein. VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti.Pieni monitoimisaha fIN

Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa). Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Vältä työkalun käyttämistä 10

C lämpötiloissa tai sitä viileämmässä. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle. VARUSTEET wx424 wx424.1 wx424.2 wx424.3 Pölynimurisovitin 1 1 1 Naarmuuttamaton pohjasuoja 1 1 1 Suuntaisohjain 1 1 1 Avain 2 2 2 Sahanterä 24T TCT puunkatkaisuterä 1 2 1 44 HSS yleisterää varten 1 1 / 50# timantti levy 1 1 / Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.Pieni monitoimisaha fIN

1. Käytä aina hengityssuojainta,

kuulonsuojaimia ja suojalaseja.

2. Käytä vain erittelyssä suositeltuja

3. Käytä aina suojakäsineitä sahanteriä

ja karkeaa materiaalia käsitellessäsi. Sahanterät tulee säilyttää pakkauksessa, kun niitä ei käytetä.

4. Pura kelalla oleva jatkojohto kokonaan

ylikuumenemisen välttämiseksi.

5. Varmista, että jatkojohdon virtakestoisuus

(johtimien poikkipinta) on riittävä käytettävälle koneelle ja että johto on hyvässä kunnossa.

6. Varmista, että verkkojännite on sama kuin

koneen arvokilpeen merkitty jännite.

7. Pieni monitoimisaha-sahasi on kädessä

pidettävä työkalu, älä kiinnitä pieni monitoimisaha-sahaasi.

8. Varmista ennen sahausta, että

sahauslinjalla ei ole nauloja, ruuveja jne.

9. Älä leikkaa pieniä työkappaleita pieni

monitoimisaha-sahalla. Jos mahdollista, käytä kuviosahaa.

10. Sahaa vain niin, että terä on alaspäin, ei

koskaan ylöspäin tai sivulle.

11. Älä käytä terää, ellei sen nimellisnopeus

ylitä sahan pyörimisnopeutta kuormittamattomana.

12. Älä irrota teränsuojusta. Älä käytä

sahaa, jos teränsuojus ei toimi kunnolla. Älä lukitse liikkuvaa teränsuojusta aukiasentoon. Suojuksen pitää liikkua esteettä.

13. Tarkista aina seinät ja katot, jotta et osu

rakenteen sisällä oleviin sähköjohtoihin ja putkiin.

14. Koneen ulkoiset metalliosat ja varusteet

saattavat olla kuumia pitkien työrupeamien jälkeen.

15. Älä sahaa asbestia sisältävää materiaalia.

16. Älä käytä pieni monitoimisaha-sahaa

leikkaamaan puun oksia tai tukkeja.

17. Älä käytä hiomalaikkoja.

1. Pidä kätesi pois sahausalueelta ja

terän läheltä. Pidä toinen kätesi apukahvalla tai moottorikotelolla. Jos molemmat kädet pitelevät sahaa, ne eivät voi jäädä terän tielle.

2. Älä työnnä kättä työkappaleen alle.

Suojus ei suojaa sinua terältä työkappaleen alla.

3. Säädä sahaussyvyys työkappaleen

paksuuden mukaan. Terää tulisi näkyä työkappaleen alta vajaan hampaan verran.

4. Älä pitele sahattavaa kappaletta

kädessäsi tai jalkojesi varassa. Kiinnitä työkappale tukevalle alustalle. On tärkeää tukea työkappale kunnolla, jotta vältetään kehon altistuminen, terän juuttuminen tai koneen hallinnan menettäminen.

5. Pitele konetta eristetyistä

kädensijoista/tartuntapinnoista, kun teet töitä, joissa terä saattaa osua rakenteissa oleviin sähköjohtoihin tai koneen liitäntäjohtoon. Osuminen jännitteelliseen johtimeen tekee myös koneen paljaista metalliosista jännitteellisiä, ja käyttäjä saa niistä sähköiskun.

6. Käytä halkaisusahauksessa

aina suuntaisohjainta tai suoraa lautaa ohjaimena. Tämä parantaa sahauksen tarkkuutta ja vähentää terän takertumisvaaraa.

7. Käytä aina teriä, joiden kiinnitysreikä

on oikean kokoinen ja muotoinen. Sahan kiinnitysvarusteisiin sopimattomat terät pyörivät epäkeskeisesti ja aiheuttavat hallinnan menetyksen.

8. Älä käytä vahingoittuneita tai vääriä

terän laippoja tai ruuvia. Terän laipat ja ruuvi on erityisesti suunniteltu kyseiseen sahaan parasta tehokkuutta ja turvallisuutta silmällä pitäen.

ESTÄMINEN: - Takapotku on terän takertelusta,Pieni monitoimisaha fIN

juuttumisesta tai sahausuran suunnasta poikkeamisesta johtuva hallitsemattoman sahan äkillinen ponnahtaminen irti työkappaleesta ja kohti käyttäjää; - Kun terä puristuu tai juuttuu tiukasti sahausuraan, terän pyöriminen estyy, ja moottorin inertia siirtää sahaa nopeasti taaksepäin kohti käyttäjää; - Jos terä vääntyy tai kääntyy pois sahausuran suunnasta, terän takareunan hampaat saattavat kaivautua työkappaleen yläpintaan ja aiheuttaa terän kiipeämisen pois urasta ja sahan ponnahtamisen taaksepäin kohti käyttäjää.

käsin ja pidä käsivarsia sellaisessa asennossa, että hallitset takapotkuvoimat mahdollisimman hyvin. Asetu sellaiseen asentoon, että kehosi on terän jommallakummalla puolella, ei terän kanssa samalla linjalla. Takapotku saattaa aiheuttaa sahan ponnahtamisen taaksepäin, mutta käyttäjä voi hallita takapotkuvoimia sopivilla varotoimilla.

2. Jos terä takertelee tai kun keskeytät

sahauksen jostain syystä, vapauta kytkin ja pidä sahaa paikallaan työkappaleessa, kunnes terä pysähtyy kokonaan. Älä yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin terän pyöriessä; seurauksena voi olla takapotku. Selvitä terän takertelun syy ja poista se.

3. Kun käynnistät sahan uudelleen

työkappaleessa, keskitä sahanterä sahausuraan ja varmista, että sahanterän hampaat eivät ota kiinni materiaaliin. Jos sahanterä takertelee, se saattaa kiivetä urasta tai ponnahtaa irti työkappaleesta, kun saha käynnistetään uudelleen.

4. Tue suuret levyt tasaisesti terän

takertelun ja takapotkuvaaran minimoimiseksi. Suurilla levyillä on taipumus roikkua oman painonsa johdosta. Tuet pitää asettaa levyn alle molemmin puolin sekä sahauslinjan että levyn reunan lähelle.

5. Älä käytä tylsiä tai vahingoittuneita

teriä. Teroittamattomat tai väärin haritetut terät tuottavat kapean sahausuran, mikä aiheuttaa ylimääräistä kitkaa, terän takertelua ja takapotkuja.

6. Sahaussyvyyden ja kaltevuuden

lukitusvivut pitää kiristää kunnolla ennen sahausta. Jos terän säätö siirtyy sahauksen aikana, seurauksena voi olla takertelua ja takapotku.

7. Ole erittäin varovainen tehdessäsi

“upotuksia” valmiisiin seiniin tai muihin piilossa oleviin kohtiin. Läpi menevä terä saattaa osua kohteisiin, jotka voivat aiheuttaa takapotkun. TURVALLISUUSOHJEET HEILURISUOJUKSELLA VARUSTETULLE

asianmukainen sulkeutuminen ennen jokaista käyttöä. Älä käytä sahaa, ellei alasuojus liiku esteettä ja sulkeudu välittömästi Älä kiilaa tai sido alempaa suojusta aukiasentoon. Jos saha putoaa vahingossa, alasuojus saattaa taipua. Nosta alasuojusta vivulla ja varmista, että se liikkuu esteettä eikä kosketa terään tai muihin osiin missään kulmassa/millään sahaussyvyydellä.

2. Tarkista alasuojuksen jousen toiminta.

Jos suojus ja jousi eivät toimi kunnolla, ne pitää huoltaa ennen sahan käyttöä. Alasuojus saattaa toimia laiskasti johtuen vaurioituneista osista, kumimaisista jätteistä tai sahanpurukerrostumista.

3. Varmistetaan, että opas levyllä näin

ei siirretä Suorittaessaan “syöstä cut “kun terän viiste, jossa ei ole 90°. Blade siirtää sivusuunnassa aiheuttaa sitova ja todennäköisesti oleiluun.

4. Varmista aina, että alempi teränsuojus

peittää terän, ennen kuin lasket sahan työpöydälle tai lattialle. Suojaamaton pyörivä terä siirtäisi sahaa taaksepäin, ja vahingoittaisi tielleen osuvia kohteita. Ota huomioon, että terä pyörii vielä jonkin aikaa kytkimen vapauttamisen jälkeen.Pieni monitoimisaha fIN

LASERIASI VARTEN VAROITUS! Lue kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma. Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten. Nämä laserit eivät normaalisti edusta välitöntä optista vaaraa, vaikka tuijottaminen säteeseen voi aiheuttaa välähdyssokeutta. Älä tuijota suoraan lasersäteeseen. Vaara saattaa olla olemassa, jos tarkoituksellisesti tuijotat säteeseen, huomioi kaikki turvallisuusmääräykset seuraavasti:

1. Laseria tulee käyttää ja huoltaa

valmistajan ohjeiden mukaisesti.

2. Älä milloinkaan tähtää sädettä

kehenkään henkilöön tai muuhun kohteeseen kuin työkappaleeseen.

3. Lasersädettä ei tulee

tarkoituksellisesti tähdätä muuhuin henkilöön ja tulee estää olemasta suunnattuna henkilön silmiä kohden pidempään kuin 0,25 sekuntia.

4. Varmista aina, että lasersäde on

tähdätty vankkaan työkappaleeseen ilman heijastavia pintoja esim. puu- tai rosoisasti päällystetyt pinnat ovat hyväksyttäviä. Kirkas kiiltävä heijastava levy teräs ei ole sopiva lasersovelluksiin, koska heijastava pinta voi suunnata lasersäteen takaisin käyttäjään.

5. Älä vaihda laserlaitetta eri tyyppiseksi.

Korjaukset täytyy suorittaa valmistajan tai valtuutetun edustajan.

6. HUOMIO: Muut kuin oheisena

mainitut säädöt tai asetukset täten voivat johtaa vaaralliselle säteilylle altistumiseen.

TURVALLISUUSNÄKÖKOHTIA LUOKAN 2

LASERIASI VARTEN Tähän työkaluun asennettu laserlaite on luokan 2 laite, jossa maksimisäteily on 1mW ja aallonpituus 650nm.

LUOKAN 2 LASERSÄTEILY, ÄLÄ KATSO

SÄTEESEEN SYMBOLIT Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi Varoitus Kaksoiseristys Käytä suojalaseja Käytä kuulonsuojaimia Käytä pölysuojainta Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä. Lasersäteily Älä katso säteeseenPieni monitoimisaha fIN

LATAAMINEN HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti. ASIANMUKAINEN KÄYTTÖ: Kone on tarkoitettu puun, alumiinin, PVC-putken ja -laatan, jne., pitkittäiseen ja poikittaiseen leikkaamiseen suorilla leikkauslinjoilla tuennan pysyessa tukevasti työkappaleessa.

1. VERKTYGSBYTE (Katso Kuvat A)

VAROITUS: Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. VAROITUS: Tämä työkalu tulee olemaan äärimmäisen kuuma käytön jälkeen. Varmista, että annat sahan, terän ja terän karan kiinnitysruuvin jäähtyä ennen terien vaihtamista. a. Irrota saha virransyötästä. VAROITUS: Dra ut stickproppen innan åtgärder utförs på maskinen. b. Löysää terän karan kiinnitysruuvi käyttämällä kahta laitteistoon kuuluvaa kuusioavainta. Laita toinen avain terän karan kiinnitysruuviin ja toinen avain kara- asennelman takaosaan. ( Katso Kuvat A) c. Käännä kiinnitysruuvissa olevaa avainta myötäpäivään pitäen samalla toista avainta paikallaan. d. Irrota ruuvi ja ulompi “D”-aluslevy. (Katso Kuvat B) e. Aseta leikkauksen syvyysasteikko 22 mm:n maksimisyvyyteen. Vapauta terän vapautusvipu, ja nosta pohja sorminostoulokkeella paljastamaan pohjan alla olevan terän. f. Tartu terään hansikaskädelläsi ja irrota terä, tai asenna terä pohjassa olevan teräaukon läpi. g. Laita uusi sahanterä pohjassa olevan teräaukon läpi ja kara-akselille sisempää. HUOMAUTUS: Terän hampaiden tulisi osoittaa ylöspäin sahan etuosassa kuten esitetty (Katso Kuvat B). HUOMAUTUS: Varoitustekstin ja Terän pyörimissuunnan nuolen, jotka on esitetty terässä, tulisi osoittaa ulospäin käyttäjää kohden niin, että sitä voidaan katsoa (Katso Kuvat C). h. Vaihda “D”-aluslevy.

i. Vaihda karan ruuvi, ja kiristä se kädellä

vastapäiväiseen suuntaan. j. Käytä kahta kuusioavainta kiristääksesi karan kiinnitysruuvin kunnolla. k. Laita kaksi kuusioavainta takaisin laukkuun. HUOMAUTUS: Älä milloinkaan käytä terää, joka on liian paksu antamaan “D”- aluslevyn kytkeytyä karan sileän puolen kanssa.

2. SAHAUSSYVYYDEN SÄÄTÖ

(Katso Kuvat D) HUOMAUTUS: Käytä aina oikeaa terän syvyysasetusta. Oikean terän syvyysasetuksen kaikille leikkauksille ei tulisi olla enempää kuin 6 mm leikattavana olevan materiaalin alla. Enemmän syvyyden salliminen lisää takapotkun mahdollisuutta ja aiheuttaa epätasaisen leikkauksen. Sahasi on varustettu leikkaussyvyyden asteikolla, joka tarjoaa lisääntyneen Leikkaussyvyyden tarkkuuden. Leikkaussyvyyden asteikko sijaitsee ylemmän teräsuojan yläosassa (Katso Kuvat D). Ehdotuksemme leikkaussyvyydelle: Sahausteho (työkappaleen suurin paksuus) Puu 0-22mm Alumiini 0-3mm PVC 0-12mm Laatta 0-8mm

TERÄN SYVYYDEN ASETTAMINEN

(Katso Kuvat E1, E2) Määritä haluttu leikkaussyvyys. Vapauta Leikkaussyvyyden ja Leikkauspituuden osoittimen Säätö/Lukitus-vipu. Siirrä Leikkaussyvyyden osoitin haluttuun leikkaussyvyyteen. Lukitse alas Leikkaussyvyyden säädön / lukituksen vipu. Leikkauspituuden osoitin (Katso Kuvat D) on ihanteellinen upotus- tai taskuleikkaukseen työkappaleen keskelle (tai sisustaan), kun tarvitsee tietää, mistä leikkaus alkaa ja missäPieni monitoimisaha fIN

se tulee loppumaan. Tämä ominaisuus mahdollistaa sijainnin osoittamisen siellä, missä terä uppoaa työkappaleeseen perustuen valittuun terän syvyyteen. Harjoittele aina jätetyökappaleella tutustuaksesi tähän leikkaustapahtumaan. Valittu leikkaussyvyys on nyt asetettu. Kun sahanterä on käsin laskettu (Katso Kuvat Ka, Kb), terä tulee olemaan pohjan alla valitussa syvvydessä.

3. 3-ASENTOISEN KAHVAN

SÄÄTÄMINEN (Katso Kuvat F) Sahassasi on kahva/moottorin kotelo soft-grip-kahvan kanssa, jossa on säädöt 3 eri leikkauskulmiin, 0°, 15°, ja 30°. Tämä ominaisuus tarjoaa tehokkaammat leikkauskulmat erilaisiin sovelluksiin ja lisääntyneen tartuntamukavuuden maksimiohjauksella. Tartu kahvaan toisella kädellä ja työnnä kahvan säätöpainike “IN”-asentoon vapauttaaksesi kahvan säätöä varten. Siirrä kahvaa eteenpäin tai taaksepäin (Katso Kuvat F) paikallistamaan 3 eri asentoa. Kun kahva siirtyy 1-asentoon 3:sta asennosta säätöpainike napsahtaa ulos ja kahva lukittuu asentoon. Kun säädät kahvaa, Varmista aina, että painike on napsahtanut ulos, ja että kahva on lukitussa asennossa. Jos kahva vielä liikkuu eteenpäin tai taaksepäin, toista tapahtumaa, kunnes kahva on lukittu turvallisesti asentoon. VAROITUS: Älä käytä sahaa, jos kahva ei ole lukitussa asennossa ja edelleen liikkuu eteenpäin tai taaksepäin. Virhe kahvan lukituksessa 1-asentoon 3:sta leikkausasennosta voisi aiheuttaa sahan hallinnan menettämisen ja johtaa vakavaan vahinkoon.

4. KÄYNNISTYSKYTKIN (Katso Kuvat G)

Aktivoidaksesi laukaisukytkimen kääntämään sahan “ON” (päälle) -asentoon, laita etusormesi ja keskisormesi valettuun sormitartuntalaukaisun turvavapautuskytkimeen, ja toiset kaksi sormea laukaisinohjaimelle (Katso Kuvat G). Purista sormiotetta “takaisin” kunnes se “napsahtaa”, sen jälkeen paina laukaisinohjain alas kääntämään sahan “ON” (Päälle) -asentoon. Sahan Pysäyttämiseksi vapauta otteesi laukaisinojaimesta, ja sormitartunta- turvavapautuskytkin siirtyy takaisin “OFF” (Pois) -asentoon.

(Katso Kuvat H, I) VAROITUS: Älä milloinkaan tähtää sädettä kehenkään henkilöön tai muuhun kohteeseen kuin työkappaleeseen. Käänä lasersäde päälle vain kun saha on työkappaleen päällä. Pyörösahassasi on sisäänrakennettu laservalo. Laservalokytkimen aktivoimiseksi saha täytyy liittää virtalähteeseen. a. Älä käännä lasersädettä päälle ennen kuin saha on työkappaleen päällä. b. Merkitse leikkauslinja työkappaleeseen. c. Säädä leikkauskulma ja leikkaussyvyys tarpeen mukaisesti. d. Liitä saha ja työnnä laserkytkintä eteenpäin laserin käyttämiseksi. e. Sammuta laservalo aina, kun olet lopettanut leikkaamisen. f. Pyörösahassasi on sisäänrakennettu työvalo parempaa näkyvyyttä varten, kun olet leikkaamassa. Käynnistääksesi LED-työvalon sahan täytyy olla liitettynä virtalähteeseen. Paina kytkin OFF- asennosta LED-asentoon.

(Katso Kuvat J,K,L1,L2) a) Aseta ja kiinnitä työkappale sekä merkitse sahauslinjasi. b) Aseta kahva sahalla haluttuun kulmaan leikkaussovellustasi varten. c) Aseta Leikkaussyvyys (vastaavasti Leikkauspituus). d) Sijoita sahan pohjan etuosa työkappaleen etupäähän (kulma) niin, että se on vakaasti tuettuna. Kohdista “V”-uran keskikohta pohjan etuosaan leikkauslinjan kanssa (Katso Kuvat J). e) Vapauta käsin terän suojan vapautusvipu pitämällä samalla sorminostouloketta pohjan takaosan päällä (Katso Kuvat Ka, Kb) kun lasket sahan kahvan ja terän valitulle syvyydelle. Varmista, että terä ei kosketa työkappaletta. f) Molemmat kädet kahvalla,Pieni monitoimisaha fIN

purista laukaisijan valettua sormioteturvavapautuskytkintä “taaksepäin” painamalla samalla alas ohjainkytkintä kääntämään sahan “On” (Päälle)-asentoon. g) Anna terän saavuttaa täysi nopeus Ennen kuin menet työkappaleeseen käynnistämään leikkausta. h) Paina saha alas pitäen pohjan eturunan tasaisena työkappaletta vasten samalla kun hitaasti painat sahanterän työkappaleeseen (Katso Kuvat Kc).

i) Ohjaa saha varovasti leikkauslinjan läpi.

Älä kiinnitä terää leikkaukseen; paina sahanterää eteenpäin nopeudella, mssä terä ei muokkaudu. Kun leikkaus on lopetettu, vapauta laukaisinturvavapautus ja ohjainkytkin sekä anna terän täydellisest pysähtyä. Älä poista sahaa ja terää työkappaleesta terän liikkuessa. Tämä voisi vahingoittaa leikkaustasi, aiheuttaa takapotkun, hallinnan menetyksen ja johtamisen vakavaan vahinkoon. j) Kun terä ja saha ovat irti sekä poistettu työkappaleesta (Katso Kuvat Kf), alempi teränsuoja sekä pohja kyetään pudottamaan automaattisesti alas, ja teränsuojan vapautusvipu kytkee ylemmän teränsuojan lukiten terän pohjan yläpuolelle (Katso Kuvat Kg). VAROITUS: Älä milloinkaan käytä sahaa pitäen käsiäsi sijoitettuina kuten Kuvassa L2.

7. RISTILEIKKAUSTEN JA

VIILTOLEIKKAUSTEN TEKEMINEN (Katso Kuvat M1, M2) a) Käytä AINA sahaasi kätesi oikein sijoitettuina (Katso Kuvat M1, M2). VAROITUS:Ylläpidä aina sahan oikea ohjaus tehdäksesi sahaamisen turvallisemmaksi ja helpommaksi. Sahan ohjauksen menetys voisi aiheuttaa onnottomuuden, jonka mahdollisesti johtaisi vakavaan vahinkoon. b) Kun teet risti- tai viiltoleikkauksia, kohdista leikkauslinjasi with the center of the “V””- uran keskikohdan kanssa, joka sijaitsee sahan pohjan etuosassa (Katso Kuvat J). c) Koska terien paksuus vaihtelee, Suorita koeleikkaus jätemateriaalissa ohjauslinjaa pitkin määrittääksesi kuinka paljon, jos ollenkaan, sinun tulisi siirtää terää ohjauslinjasta mahdollistaaksesi saada terän paksuudelle sopivan leikkauksen. Viiltoleikkausten tekeminen (Katso Kuvat M2) Käytä aina ohjainta, kun teet pitkiä tai laajoja viiltoleikkauksia sahallasi. Voit käyttää joko suorakulmaa (myydään erikseen), tai käyttää yhdensuuntaisohjainta, joka sisältyy sahaasi.

8. LEIKKAAMINEN SUORAKULMAN

KANSSA (Katso Kuvat M1) Voit tehdä tehokkaan viiltoleikkauksen kiinnittämällä suorakulman työkappaleeseesi. a) Merkitse sahan pohjan (leikkausalusta) sivureunan sijainti ja sen jälkeen kiinnitä turvallisesti suorakulma (myydään erillisesti) merkkiin ja rinnakkaisesti leikkauslinjaan. b) Kun leikkaat, pidä sahan pohjan reuna samalla tasolla suorakulmaa vasten ja tasaisena työkappaleella. c) Anna terän aina saavuttaa täysi nopeus, sen jälkeen ohjaa saha työkappaleeseen. Älä kiinnitä terää leikkaukseen. Paina terää eteenpäin nopeudella missä terä ei muokkaudu.

9. YHDENSUUNTAISOHJAIMEN

ASENTAMINEN JA KÄYTTÄMINEN

(Katso Kuvat N1,N2,N3) Sahasi mukana tulee yhdensuuntaisohjaimen, joka on 7 tuumaa pitkä ohjainreunassa. Se mahdollistaa tarkkojen yhdensuuntaisten leikkausten tekemisen, kun työkappaletta viimeistellään. Se liitetään sahan pohjaan. Yhdensuuntaisohjaimen varsi on leimattu molemmin puolin, 0-7 tuumaa ¼ tuuman lisäyksin ja 1-18 senttimetriä 10 mm lisäyksin helppoa leikkauksen säätöä varten. Yhdensuuntaisohjetta voidaan käyttää ohjainreunana alas käännettynä ohjaamaan työkappaleen reunaa pitkin viilto- tai ristileikkauksia varten (Katso Kuvat N2), tai ylös käännettynä ohjaamaan seinää vasten sisäpuolisia leikkauksia varten (Katso Kuvat N3). a) Sijoita yhdensuuntaiohjain niin, että varsi voi liukua asennusaukkoihin sahan pohjan edessä (Katso Kuvat N1), ja löysää kiinnitysruuvi. b) Säädä yhdensuuntaisohjain haluttuunPieni monitoimisaha fIN

leikkauspituuteen. c) Kiristä yhdensuuntaisohjaimen kiinnitysruuvi(20). d) Kiinnitä ja tue työkappale tukevasti ennen kuin teet leikkauksesi. e) Laita yhdensuuntaisohjain tukevasti työkappaleen reunaa vasten (Katso Kuvat N2), tai seinää vasten (Katso Kuvat N3). Tämän tekeminen auttaa antamaan todellisen leikkauksen puristamatta terää. f) Varmista, että työkappaleen ohjaava reuna, tai seinä on suora, niin että voit tuottaa suoran leikkauksen (Katso Kuvat N2,N3). g) Anna terän aina saavuttaa täysi nopeus, sen jälkeen ohjaa saha työkappaleeseen. Älä kiinnitä terää leikkaukseen. Paina terää eteenpäin nopeudella missä terä ei muokkaudu.

10. UPOTUS- TAI TASKULEIKKAAMINEN

(Katso Kuvat Oa, Ob, Oc) Leikkaaminen kiinteään pohjapintaan Yksi tämän sahan suurimmista eduista on sen kyky tehdä upotusleikkauksia suoraan keskikohtaan, tai työkappaleen sisustaan, tai upotusleikkauksen suoraan kiinteään pohjapintaan kuten alalattiaan, lautaverhoukseen, panelointiin ja kovapuuhun tai laminaattilattiaan, joka on asennettu alalattian päälle. a) Merkitse leikkauslinja leikattavalle pinnalle. b) Aseta leikkaussyvyys leikattavan materiaalin paksuuden mukaan, (alalattia, lautaverhous, laminaattilattia, jne.) c) Kohdista (paikoita) sahan pohja työkappaleelle merkkiisi käyttäen Leikkauspituuden ohjainta (niin että käynnistyspisteesi asettuu riviin merkin kanssa vastaten Leikkaussyvyyden asetusta (Katso Kuvat D). d) Aktivoi laukaisuturvavapautus ja ohjainkytkimet sekä käännä saha “On” (Päälle) -asentoon. e) Anna terän saavuttaa täysi nopeus. f) Vapauta käsin terän suojan vapautusvipu pitäen samalla sorminostouloketta pohjan takana (Katso Kuvat Oa). g) A. Laske terä hitaasti työkappaleeseen. B. Ohjaa saha varovasti leikkauslinjan läpi eteenpäin-merkkaukseen saakka leikkauspituusohjaimella, joka sijaitsee sahan pohjakeskityksissä leikkauksen loppumerkinnän kanssa työkappaleellasi. (Älä kiinnitä terää leikkaukseen; paina sahanterää eteenpäin nopeudella, mssä terä ei muokkaudu). C. Kun leikkaus on lopetettu, vapauta laukaisinturvavapautus ja ohjainkytkin sekä anna terän täydellisesti pysähtyä. Älä poista sahaa ja terää työkappaleesta terän liikkuessa. Tämä voisi vahingoittaa leikkaustasi, aiheuttaa takapotkun, hallinnan menetyksen ja johtamisen vakavaan vahinkoon. h) Kun terä ja saha ovat irti sekä poistettu työkappaleesta, alempi teränsuoja sekä pohja kyetään pudottamaan automaattisesti alas ja teränsuojan vapautusvipu kytkee ylemmän teränsuojan lukiten terän pohjan päälle.

SAHANPURUN POISTO (Katso Kuvat Q) Sahasi sisältää letkuadapteriputken, joka liittyy sahassa sisäänrakennettuun purunpoistoporttiin (Katso Kuvat Q). Tämä adapteriputki voidaan liittää märkä/kuiva- pölynimuriin (kaikki myydään erikseen). Tämä auttaa purun, lastujen ja leikkausroskien poistamisessa leikkausalueelta.

12. NAARMUUTTAMATON POHJASUOJA

(Katso Kuvat R) Sahasi sisältää naarmuuttumattoman pohjan suojan. Liitä se sahasi pohjaan, kun olet leikkaamassa työkappaleita, joilla on hienot pinnat (viimeistelyt) kuten vinyylit, muovit, lasikuitu, laminaattilattia ja laatat, jotka voisivat helposti naarmuuntua tai hankaantua sahan teräspohjalla.

och tandform. Använd därför endast välskärpta och för aktuellt material lämpliga sågklingor. HUOLTO Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja. Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä. VAATIMUSTENMUKAISUUS- VAKUUTUS Me, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vakuutamme täten, että tuote Selostus WORX Pieni monitoimisaha Tyyppi WX424 WX424.1 WX424.2 WX424.3 (4-sahaa vastaavan laitteen määritykset) Toimintoa Leikkaamalla erilaiset materiaalit pyörivä hammastettu terä Täyttää seuraavien direktiivien määräykset: Konedirektiivi 2006/42/EC Direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EC RoHS direktiivi 2011/65/EU Yhdenmukaiset standardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1 Henkilö valtuutettu kääntämään teknisen tiedoston, Nimi Russell Nicholson Osoite Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/10/22 Leo Yue Laatupäällikkö POSITECMini multifunksjonssag NOR
