MANUAL DE UTILIZADOR WX424.2 WORX

PROCEDIMIENTOS O CONDICIONES

2. COMPARTIMENTO DO MOTOR

6. SUPORTE DE ELEVAÇÃO DE DEDO

7. TUBO PARA EXTRACÇÃO DE POEIRAS (Ver Fig. Q)

8. PROTECÇÃO INFERIOR DA LÂMINA

11. DISCO DE FIXAÇÃO DA LÂMINA

12. PARAFUSO DE FIXAÇÃO DO EIXO

*Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.Mini serra multifuncional PT

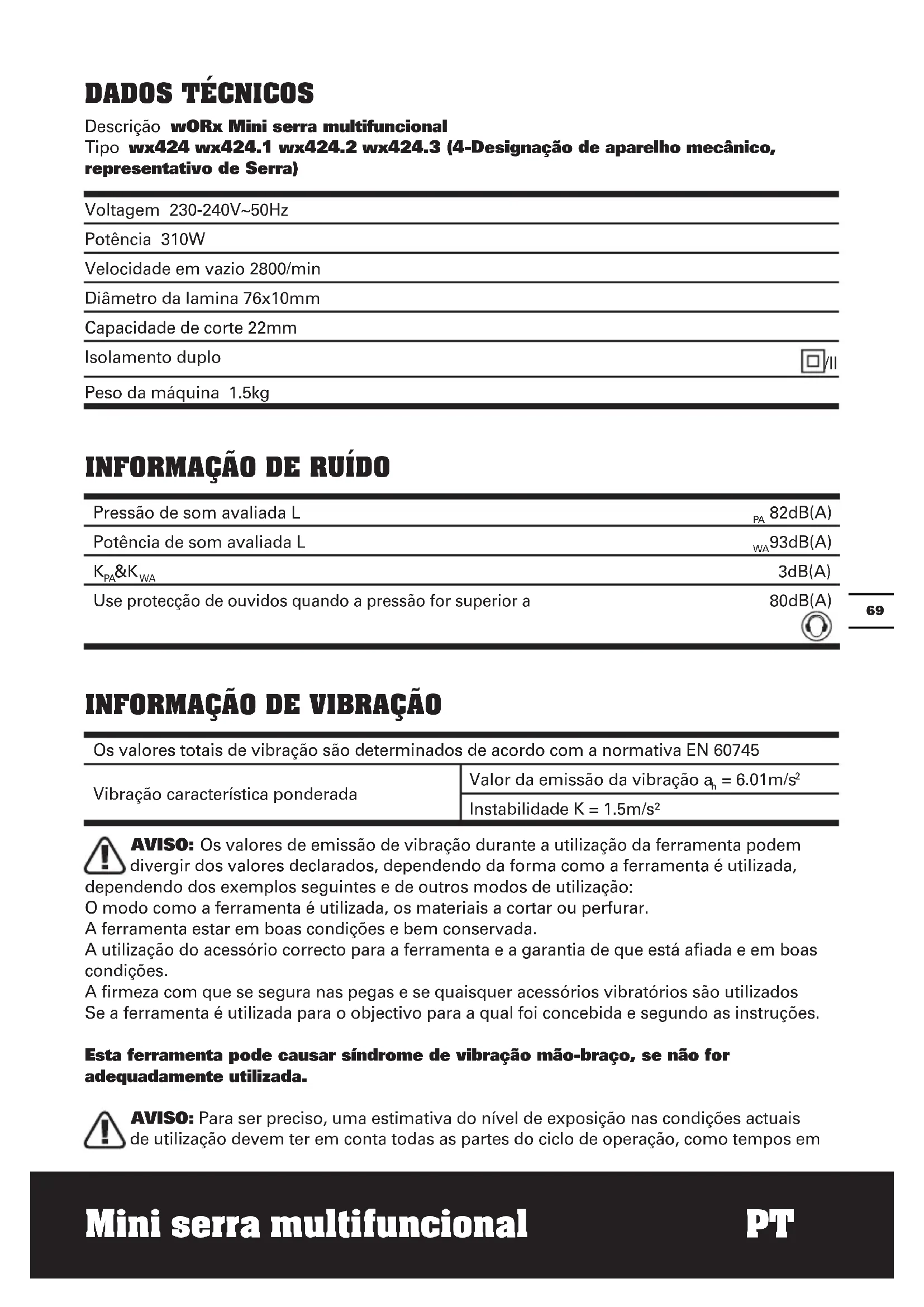

Descrição wORx Mini serra multifuncional Tipo wx424 wx424.1 wx424.2 wx424.3 (4-Designação de aparelho mecânico, representativo de Serra) Voltagem 230-240V~50Hz Potência 310W Velocidade em vazio 2800/min Diâmetro da lamina 76x10mm Capacidade de corte 22mm Isolamento duplo /II Peso da máquina 1.5kg

Pressão de som avaliada L

82dB(A) Potência de som avaliada L

3dB(A) Use protecção de ouvidos quando a pressão for superior a 80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 60745 Vibração característica ponderada Valor da emissão da vibração a

Instabilidade K = 1.5m/s² AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos emMini serra multifuncional PT

que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize sempre formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. ACESSÓRIOS wx424 wx424.1 wx424.2 wx424.3 Adaptar de vácuo 1 1 1 Tampa da base à prova de riscos 1 1 1 Guia paralela 1 1 1 Chave de bocas 2 2 2 Lâmina da serra 24T TCT lâmina para corte de madeira 1 2 1 44 HSS para a lâmina geral 1 1 / 50# disco diamantado 1 1 / Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha as freses de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor também pode ajudar e aconselhar.Mini serra multifuncional PT

1. Use sempre uma máscara protectora,

protecção auricular e óculos de protecção.

2. Utilize somente as lâminas de serra

recomendadas na especificação.

3. Use sempre luvas quando manusear as

lâminas da serra e materiais ásperos. As lâminas da serra devem ser transportadas num porta-lâminas, sempre que possível.

4. Desenrole completamente a extensão do

tambor do cabo para evitar o potencial sobreaquecimento.

5. Quando precisar de um cabo de extensão,

assegure-se de que tem a amperagem adequada para a sua ferramenta eléctrica e se as condições eléctricas são seguras.

6. Certifique-se de que a sua tensão de

alimentação é a mesma que está indicada na placa de características.

7. A sua mini serra multifunctional é uma

ferramenta portátil. Não fixe a sua mini serra multifunctional.

9. Não utilize a mini serra multifunctional

para cortar peças de trabalho de pequenas dimensões. Se possível utilize uma serra de vaivém.

10. Faça sempre cortes com a lâmina virada

para baixo, e nunca para cima ou para o lado.

11. Não utilize uma lâmina a não ser que a

velocidade nominal da lâmina exceda a velocidade da serra em vazio.

12. Nunca retire o sistema de protecção.

Nunca utilize a serra se o sistema de protecção não estiver a funcionar correctamente. Nunca bloqueie a protecção móvel quando estiver aberta. A protecção deve mover-se livremente.

14. Após longos períodos de trabalho, os

componentes metálicos externos e os acessórios podem aquecer.

15. Não corte materiais que contenham

16. Não utilize a serra versátil para cortar

ramos de árvore ou troncos de madeira.

17. Não utilize quaisquer rodas abrasivas.

1. Mantenha as mãos afastadas de área

de corte e da lâmina. Mantenha uma das mãos no manípulo auxiliar ou na caixa do motor. Se segurar a serra com as duas mãos, não há perigo de serem cortadas pela lâmina.

2. Não tenha nem coloque nada por

baixo da peça de trabalho. Por baixo da peça de trabalho, a protecção não pode defendê-lo da lâmina.

3. Ajuste a profundidade de corte à

espessura da peça de trabalho. Por baixo da peça de trabalho, deve ficar visível pelo menos um dente completo de toda a lâmina.

4. Nunca segure com as mãos uma peça

que estiver a cortar, nem a apoie nas pernas. Fixe a peça de trabalho numa plataforma estável. É importante apoiar a peça de trabalho adequadamente para minimizar o risco de exposição do corpo, prisão da lâmina ou perda de controlo.

5. Quando serrar madeira no sentido do

comprimento utilize sempre um calço ou uma régua como guia. Isto melhora a exactidão do corte e reduz as hipóteses de prisão da lâmina.

6. Utilize sempre lâminas com a

dimensão correcta e o formato dos orifícios do veio. As lâminas que não coincidam com as peças de montagem da serra funcionarão excentricamente, causando a perda de controlo.

7. Nunca utilize as anilhas ou a porca

da lâmina danificadas ou impróprias. As anilhas e a porca da lâmina foram concebidas especificamente para a sua serra, para um rendimento e segurança do trabalho óptimos.Mini serra multifuncional PT

ADICIONAIS PARA TODAS AS SERRAS. CAUSAS E MEDIDAS DE PREVENÇÃO DO OPERADOR CONTRA O RECUO: - O recuo é uma reacção repentina quando uma lâmina da serra está entalada, presa ou desalinhada, que provoca o descontrolo da serra e faz com saia da peça de trabalho na direcção do operador; - Quando a lâmina está entalada ou presa no fecho do entalhe, a lâmina encrava e o motor reage movendo rapidamente a unidade para trás na direcção do operador; - Se a lâmina estiver torcida ou desalinhada durante o corte, os dentes na extremidade de retorno podem descer mais fundo na superfície superior da madeira, fazendo com que a lâmina salte do entalhe e recue na direcção do operador. O RECUO É O RESULTADO DE UMA MÁ

UTILIZAÇÃO E/OU PROCEDIMENTOS

OU CONDIÇÕES DE FUNCIONAMENTO

1. Segure bem na pega com as duas

mãos na serra e coloque os braços de forma a resistir às forças de recuo. Posicione o corpo em cada lado da lâmina, mas não em paralelo com a lâmina. O recuo poderá fazer com que lâmina salte para trás, mas as forças de recuo podem ser controladas pelo operador se forem tomadas precauções adequadas.

2. Quando a lâmina estiver presa ou o

corte for interrompido por qualquer razão, solte o gatilho e segure na serra imóvel no material até a lâmina parar completamente. Nunca tente tirar a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina estiver em movimento, caso contrário pode ocorrer o recuo. Investigue e aplique medidas correctivas para eliminar a causa de prisão da lâmina.

3. Quando voltar a utilizar a serra na

peça de trabalho, centre a lâmina da serra no entalhe e verifique se os dentes da lâmina não estão encravados no material. Se a lâmina da serra estiver presa pode avançá-la ou recuá-la da peça de trabalho, e a serra volta a funcionar.

4. Painéis de suporte grandes para

minimizar o risco de entalação ou de recuo da lâmina. Os painéis grandes tendem a vergar sob ao seu próprio peso. Os suportes devem ser colocados por baixo do painel em ambos os lados próximo da linha de corte e da extremidade do painel.

5. Não utilize lâminas desgastadas ou

danificadas. Quaisquer conjuntos de lâminas em más condições ou não afiados provocam o atrito excessivo, a prisão da lâmina e o recuo.

6. As alavancas de bloqueio e de ajuste

do ângulo e profundidade da lâmina, devem estar bem fixas antes de iniciar o corte. Quaisquer alterações de ajuste da lâmina durante o corte podem causar prisões e recuos.

7. Tome precauções adicionais quando

fizer um “corte profundo ” em paredes falsas ou outras superfícies já existentes. A lâmina saliente pode cortar objectos que podem provocar o recuo.

1. Verifique se protecção inferior está

correctamente fechada antes de cada utilização. Não trabalhe com a serra se a protecção inferior não se mover livremente e fechar repentinamente. Nunca fixe nem aperte a protecção inferior na posição de aberta. Se a serra cair acidentalmente, a protecção inferior pode ficar dobrada. Levante a protecção inferior com o manípulo de retracção, certifique-se de que a protecção se move livremente e não toque na lâmina ou em quaisquer outras peças, em todos os ângulos e profundidades de corte.

2. Verifique o funcionamento da mola da

protecção inferior. Se a protecção e a mola não funcionarem correctamenteMini serra multifuncional PT

têm que ser reparadas antes da utilização. A protecção inferior pode funcionar lentamente devido a peças danificadas, resíduos pegajosos ou acumulação de resíduos.

3. Assegurar que a placa de guia

da serra não vai mudar durante a execução do mergulho “ “corte quando a configuração da lâmina cónica não está em 90°. Blade deslocando lateralmente causará pontapé de ligação e, provavelmente, para trás.

4. Verifique sempre se a protecção

inferior está a cobrir a lâmina, antes de colocar a serra na bancada ou no chão. Uma lâmina sem protecção e inclinada pode fazer com a serra ande para trás, cortando tudo o que estiver no seu caminho. Tenha atenção ao tempo que a lâmina demora a parar depois de o interruptor ser activado.

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Este tipo de laser normalmente não apresenta riscos ópticos, embora colocar o raio na direcção dos olhos pode causar cegueira. Não olhe directamente para o raio laser. Pode haver risco caso se olhe deliberadamente na direcção do raio, então favor observar todas as regras de segurança que se seguem:

1. O laser deve ser usado e mantido

de acordo com as instruções do fabricante.

2. Nunca direccione o raio para nenhuma

pessoa ou objecto que não seja a peça a ser trabalhada.

3. O raio laser não deve ser direccionado

deliberadamente para ninguém, e deve se evitar que seja direccionado para o olho de uma pessoa por mais de 0,25 segundos.

4. Certifique-se sempre de que o raio

esteja direccionado para uma peça maciça sem superfícies reflectoras, como madeira ou superfícies cobertas. Placas de aço brilhantes ou afins não são adequadas para as operações com laser, pois a superfície reflectora por reflectir o raio de volta para o usuário.

5. Não troque o aparelho laser por outro.

Consertos devem ser realizados pelo fabricante ou algum agente autorizado.

6. CUIDADO: O uso dos controlos

ou ajustes diferentes do que está descrito aqui pode resultar em exposição arriscada à radiação.

O aparelho de laser embutido nesta ferramenta é de classe 2 com radiação máxima de 1mW e 650nm de comprimento de onda. RADIAÇÃO LASER DE CLASSE 2, NÃO

OLHE DIRECTAMENTE PARA O FEIXE

SÍMBOLOS FUNCIONAMENTO

NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO DE ACORDO COM AS

DISPOSIÇÕES: A máquina destina-se à realização de cortes longitudinais e transversais em madeira, alumínio, tubos e pavimentos em PVC, etc., mantendo-se fixa à peça de trabalho.

1. MUDANÇA DA FERRAMENTA (Ver Fig. A)

AVISO: Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. AVISO: Esta ferramenta ficará extremamente quente após a sua utilização. Assegure-se que deixa a serra, a lâmina e o eixo da lâmina arrefecer antes de trocar as lâminas. a. Desligue a serra da tomada. AVISO: Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

Solte o parafuso de fixação do eixo da lâmina utilizando as duas chaves Allen incluídas. Coloque uma chave no parafuso de fixação do eixo da lamina e a outra na parte de trás da estrutura do eixo.( Ver Fig. A) c. Gire a chave colocada no parafuso de fixação no sentido dos ponteiros do relógio enquanto mantém a outra chave imóvel. d. Remova o parafuso e o disco “D” exterior. (Ver Fig. B) e. Defina a profundidade de corte para o máximo de 22 mm. Solte a alavanca para soltar a protecção e levante a base com o suporte de elevação de dedo de forma a expor a lâmina por baixo da base. f. Segure a lâmina utilizando uma luva e remova a lâmina, ou instale a lâmina através da ranhura da lâmina na base. g. Coloque a nova lâmina da serra através da ranhura da lâmina na base no eixo contra a. NOTA: Os dentes da lâmina deverão ficar apontados para cima na parte da frente da serra tal como mostrado em (Ver Fig. B). NOTA: A cópia de aviso e a Seta de Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Aviso Isolamento duplo Usar óculos de protecçăo Usar protecçăo auricular Usar máscara anti-poeira Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem. Radiação laser Olhe directamente para o feixe luminosoMini serra multifuncional PT

Rotação da Lâmina mostradas na lâmina deverão estar viradas para fora em direcção ao operador de forma a estarem visíveis (Ver Fig. C). h. Substitua o disco “D”.

i. Substitua o parafuso do eixo e aperte-o

manualmente na direcção contrária aos ponteiros do relógio. j. Utilize as duas chaves Allen para apertar cuidadosamente o parafuso de fixação do eixo. k. Volte a colocar as duas chaves Allen na caixa. NOTA: Nunca utilize uma lâmina demasiado grossa que impeça que o disco “D” fique ajustado com a parte plana do eixo.

2. AJUSTE DA PROFUNDIDADE DE

CORTE (Ver Fig. D) NOTA: Utilize sempre a definição correcta para a profundidade da lâmina. A definição correcta para a profundidade da lâmina não deverá ultrapassar os 6 mm abaixo do material a ser cortado. Definir uma maior profundidade irá aumentar a probabilidade de recuo e causar um corte mais grosseiro. A sua serra está equipada com uma escala de profundidade de corte que oferece uma maior precisão da Profundidade de Corte. A escala de Profundidade de Corte encontra-se no cimo da protecção superior da lâmina (Ver Fig. D). A nossa sugestão de profundidade de corte: Capacidade de corte, espessura máx.: Madeira 0-22mm Alumínio 0-3mm PVC 0-12mm Azulejo 0-8mm Para definir a profundidade da lâmina (Ver Fig. E1, E2) Determine a profundidade de corte desejada. Destrave a alavanca de Indicação de Ajuste/ Bloqueio da Profundidade de Corte e Comprimento do Corte. Deslize o indicador da Profundidade de Corte até à profundidade de corte desejada. Trave a alavanca de ajuste/bloqueio da Profundidade de Corte. O indicador de comprimento do corte (Ver Fig. D) é ideal para ideal para cortes no meio (ou interior) da peça de trabalho quando precisa de saber onde o corte irá começar e onde irá acabar. Esta funcionalidade permite- lhe identificar com precisão onde a lâmina irá entrar na peça de trabalho, com base na profundidade da lâmina seleccionada. Pratique sempre num fragmento de peça de trabalho até se familiarizar com esta operação de corte. A profundidade de corte está agora definida. Quando a lâmina da serra for baixada manualmente (Ver Fig. Ka, Kb), a lâmina estará abaixo da base com a profundidade seleccionada.

3. AJUSTE DAS 3 POSIÇÕES DA PEGA

(Ver Fig. F) A sua serra tem um compartimento para o motor/pega com punho macio que pode ser ajustada a 3 ângulos de corte diferentes, 0°, 15°, e 30°. Esta funcionalidade oferece ângulos de corte mais eficientes para várias aplicações e para um conforto adicional no manuseamento com um controlo máximo. Segure a pega com uma mão e carregue no botão de ajuste da pega para poder ajustar a pega. Mova a pega para a frente ou para trás (Ver Fig. F) até encontrar as 3 posições diferentes. Quando a pega encontrar 1 das 3 posições, o botão de ajuste irá saltar para fora e a pega ficará fixa nessa posição. Ao ajustar a pega, assegure-se sempre que o botão saltou para fora e que a pega está fixa na posição pretendida. Se a pega ainda se mover para a frente ou para trás repita o processo até que a pega esteja bem fixa na posição pretendida. AVISO: Não utilize a serra se a pega não estiver fixa na posição pretendida e se esta ainda se mover para a frente ou para trás. Caso a pega não esteja fixa em 1 das 3 posições pode levar a uma perda de controlo da serra e resultar em ferimentos graves.

gatilho moldado do interruptor, e os outros dois dedos na palheta do gatilho (Ver Fig. G). Aperte o gatilho com o dedo “para trás” até ouvir um “clique”. Depois largue a palheta do gatilho para “LIGAR” a serra. Para parar a serra, solte a palheta do gatilho e o interruptor irá deslizar de volta à posição “DESLIGADO”.

5. UTILIZAR AS FUNCIONALIDADES DE

LUZ e LUZ LED DE TRABALHO (Ver Fig. H, I) AVISO: Nunca direccione o raio para nenhuma pessoa ou objecto que não seja a peça a ser trabalhada. Ligue o raio laser apenas quando a serra estiver na peça de trabalho. A sua serra circular tem uma luz laser incorporada. Para activar o interruptor da luz laser, a serra tem de estar ligada à tomada. a. Não ligue o raio laser antes da serra estar na peça de trabalho. b. Marque a linha de corte na peça de trabalho. c. Ajuste o ângulo de corte e a profundidade de corte conforme for necessário. d. Ligue a serra à tomada e carregue no interruptor do laser para ligar a luz laser. e. Desligue sempre a luz laser quando acabar de cortar. f. A sua serra circular tem um luz de trabalho incorporada para uma melhor visibilidade ao cortar. Para ligar a luz LED de trabalho, a serra tem de estar ligada à tomada. Mova o interruptor de desligado para LED.

6. INICIAR UM CORTE (Ver Fig. J,K,L1,L2)

a) Prepare e fixe a sua peça de trabalho e marque a linha de corte. b) Defina a pega da serra com o ângulo desejado para o corte que deseja aplicar. c) Defina a Profundidade de Corte (com o Comprimento de Corte correspondente). d) Posicione a parte da frente da base da serra na extremidade da peça de trabalho que está fixada solidamente. Alinhe o centro do entalhe em “V” na parte da frente da base com a linha de corte (Ver Fig. J). e) Liberte manualmente a alavanca para soltar a protecção da lâmina enquanto segura o suporte de elevação de dedo na parte posterior da base (Ver Fig. Ka, Kb) ao mesmo tempo que baixa a pega da serra e a lâmina até à profundidade recomendada. Assegure-se que a lâmina não está em contacto com a peça de trabalho. f) Com ambas as mãos na pega, aperte o gatilho moldado do interruptor “para trás” enquanto aperta a palheta do interruptor para “LIGAR” a serra. g) Deixe a lâmina atingir a velocidade máxima antes de entrar na peça de trabalho e começar a cortar. h) Empurre a serra para baixo, mantendo a parte da frente da base alinhada contra a peça de trabalho, enquanto empurra cuidadosamente a lâmina da serra na direcção da peça de trabalho. (Ver Fig. Kc).

i) Guie a serra cuidadosamente seguindo a

linha de corte. Não force a lâmina através do corte; mova cuidadosamente a lâmina da serra para a frente de maneira a não forçar a lâmina. Quando terminar o corte, solte o gatilho e a patilha do interruptor e espere até a lâmina parar completamente. Não remova a serra e a lâmina da peça de trabalho enquanto a lâmina ainda estiver em movimento. Isso pode danificar o seu corte, causar o recuo e perda de controlo e resultar em ferimentos graves. j) Quando a serra e a lâmina já estiverem suficientemente afastadas da peça de trabalho (Ver Fig. Kf), a protecção inferior da lâmina e a base poderão descer automaticamente e a alavanca para soltar a protecção da lâmina irá juntar-se à protecção superior da lâmina, bloqueando a lâmina acima da base (Ver Fig. Kg). AVISO: Nunca utilize a serra com as suas mãos posicionadas como mostrado na Fig. L2.

7. EFECTUAR CORTES TRANSVERSAIS E

CORTES LONGITUDINAIS (Ver Fig. M1, M2) a) Utilize a sua serra sempre com as mãos posicionadas correctamente (Ver Fig. M1, M2). AVISO: Mantenha sempre um controlo adequado sob a serra de maneira a tornar o trabalho mais fácil e seguro. A perda de controlo daMini serra multifuncional PT

serra pode causar um acidente do qual resultem ferimentos graves. b) Ao efectuar cortes transversais ou longitudinais, alinhe a sua linha de corte com o centro do entalhe em “V” localizado na parte da frente da base da serra (Ver Fig. J). c) Dado que a grossura das lâminas varia, efectue um teste de corte num fragmento de material ao longo da linha guia de forma a determinar quanto, se se aplicar, deverá afastar a lâmina da linha guia para permitir um corte preciso dada a grossura da lâmina. Efectuar cortes longitudinais (Ver Fig. M2) Utilize sempre uma guia ao efectuar cortes longitudinais longos ou amplos com a sua serra. Pode utilizar uma régua (vendida separadamente), ou utilizar a guia paralela que veio incluída na sua serra.

8. CORTE COM UMA RÉGUA (Ver Fig. M1)

Pode efectuar uma guia longitudinal eficiente fixando uma régua à sua peça de trabalho. a) Marque a posição da extremidade da base da serra (plataforma de corte) e fixe com firmeza a régua (vendida separadamente), na marcação e paralela à linha de corte. b) Enquanto efectua o corte, mantenha a extremidade da base da serra nivelada com a régua e com a parte plana da peça de trabalho. c) Espere sempre que a lâmina atinja a velocidade máxima e depois guie cuidadosamente a serra através da peça de trabalho. Não force a lâmina através do corte. Mova cuidadosamente a serra para a frente a uma velocidade que não force a lâmina.

9. INSTALAÇÃO E UTILIZAÇÃO DA GUIA

PARALELA (Ver Fig. N1,N2,N3) A sua serra vem com uma guia paralela de 7 polegadas de comprimento na extremidade da guia. Esta guia permite-lhe efectuar cortes paralelos precisos ao trabalhar uma peça de trabalho. É montada na base da serra. O braço da extremidade da guia está marcado, de ambos os lados, de 0 a 7 polegadas em incrementos de 1/4 de polegada, e de 1 a 18 centímetros em incrementos de 10 mm para um fácil ajuste do seu corte. A guia paralela pode ser utilizada com a extremidade da guia virada para baixo para guiar ao longo da extremidade de uma peça de trabalho em cortes transversais e longitudinais (Ver Fig. N2), ou virada para cima para guiar contra uma parede em cortes interiores (Ver Fig. N3). a) Posicione a guia paralela de maneira a que o braço possa deslizar até às ranhuras de montagem na parte da frente da base da serra (Ver Fig. N1), e afrouxe o parafuso de retenção. b) Ajuste a guia paralela ao comprimento de corte desejado. c) Aperte o parafuso de retenção da guia paralela(20). d) Fixe e apoie com firmeza com se a peça de trabalho antes de efectuar o corte. e) Coloque a guia paralela com firmeza contra a extremidade da peça de trabalho (Ver Fig. N2), ou contra uma parede (Ver Fig. N3). Ao seguir este procedimento irá realizar um corte de qualidade sem forçar a lâmina. f) Assegure-se que a extremidade da peça de trabalho que vai servir de guia, ou a parede, é plana, de forma a produzir um corte uniforme (Ver Fig. N2,N3). g) Espere sempre que a lâmina atinja a velocidade máxima e depois guie cuidadosamente a serra através da peça de trabalho. Não force a lâmina através do corte. Mova cuidadosamente a serra para a frente a uma velocidade que não force a lâmina.

10. CORTES DE MERGULHO OU

INTERIORES (Ver Fig. Oa, Ob, Oc) Cortar uma superfície sólida Uma das maiores vantagens desta serra é a sua capacidade de efectuar cortes de mergulho no meio ou interior de uma peça de trabalho, ou efectuar cortes de mergulho directamente em superfícies sólidas, tais como sub-soalhos, rodapés, painéis de revestimento e soalhos laminados ou de madeira rija montados sobre os sub-soalhos. a) Marque a linha de corte na superfície a ser cortada. b) Defina a profundidade de corte consoanteMini serra multifuncional PT

Alinhe (posicione) a base da serra na peça de trabalho com a sua marcação, utilizando a guia de Comprimento de Corte (de maneira a que o seu ponto de início se alinhe com a marcação correspondente à definição de Profundidade de Corte (Ver Fig. D). d) Active o gatilho e a patilha do interruptor e “Ligar” a serra. e) Espere até a lâmina atingir a velocidade máxima. f) Liberte manualmente a alavanca para soltar a protecção da lâmina enquanto segura o suporte de elevação de dedo na parte posterior da base (Ver Fig. Oa). g) A. Baixe cuidadosamente a lâmina até à peça de trabalho. B. Guie a serra cuidadosamente através da linha de corte até que a marcação de profundidade da frente na guia de comprimento de corte localizada na base da serra fique alinhada com a marcação do fim na sua peça de trabalho. (Não force a lâmina através do corte; mova cuidadosamente a lâmina da serra para a frente de maneira a não forçar a lâmina). C. Quando terminar o corte, solte o gatilho e a patilha do interruptor e espere até a lâmina parar completamente. Não remova a serra e a lâmina da peça de trabalho enquanto a lâmina ainda estiver em movimento. Isso pode danificar o seu corte, causar o recuo e perda de controlo, resultando em ferimentos graves. h) Quando a serra e a lâmina já estiverem suficientemente afastadas da peça de trabalho, a protecção inferior da lâmina e a base poderão descer automaticamente e a alavanca para soltar a protecção da lâmina irá juntar-se à protecção superior da lâmina, bloqueando a lâmina acima da base.

11. REMOÇÃO DE SERRADURA (Ver Fig. Q)

A sua serra inclui um adaptador para tubo de borracha de que pode ser ligado à porta para extracção de pó embutida na serra (Ver Fig. Q). Este adaptador pode ser ligado a um aspirador molhado/seco (vendido separadamente). Isto irá ajudar a remover pó, serradura e fragmentos da área de corte.

12. TAMPA DA BASE À PROVA DE RISCOS

(Ver Fig. R) A sua serra inclui uma tampa da base à prova de riscos. Fixe-a à base da sua serra quando cortar peças de trabalho com superfícies delicadas (acabamentos), tais como vinil, plástico, fibra de vidro, soalho flutuante e azulejos que possam ser facilmente riscados ou arranhados com a base de aço da serra.

DICAS DE USO PARA A SUA

FERRAMENTA Se a sua ferramenta eléctrica aquecer muito, faça-a funcionar em vazio durante 2 a 3 minutos para arrefecer o motor. Evite utilizações prolongadas a velocidades muito baixas. Proteger as lâminas de serra contra golpes e pancadas. Um avanço demasiadamente forte diminui sensivelmente a potência do aparelho e reduz a vida útil da lâmina de serra. A potência de serra e a qualidade de corte dependem principalmente da situação e da forma dos dentes da lâmina de serra. Portanto só deverá utilizar lâminas de serra afiadas e apropriadas para o material a ser trabalhado. MANUTENÇÃO Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.Mini serra multifuncional PT

CONFORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos que o produto, Descrição WORX Mini serra multifuncional Tipo WX424 WX424.1 WX424.2 WX424.3 (4-Designação de aparelho mecânico, representativo de Serra) Função Corte de materiais diversos, com uma lâmina rotativa dentadas Cumpre as seguintes directivas: Directiva respeitante a máquinas 2006/42/EC Directiva respeitante a compatibilidade electromagnética 2004/108/EC Diretivo RoHS 2011/65/EU Normas em conformidade com EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1 Pessoa autorizada a compilar o ficheiro técnico, Nome Russell Nicholson Endereço Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/10/22 Leo Yue Gestor de Qualidade POSITEC

Os equipamentos eléctricos não devem ser eliminados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.Multifunctionele minizaag NL
