BRUGSANVISNING WX424.2 WORX

*Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.Mini multi-funktionssav DK

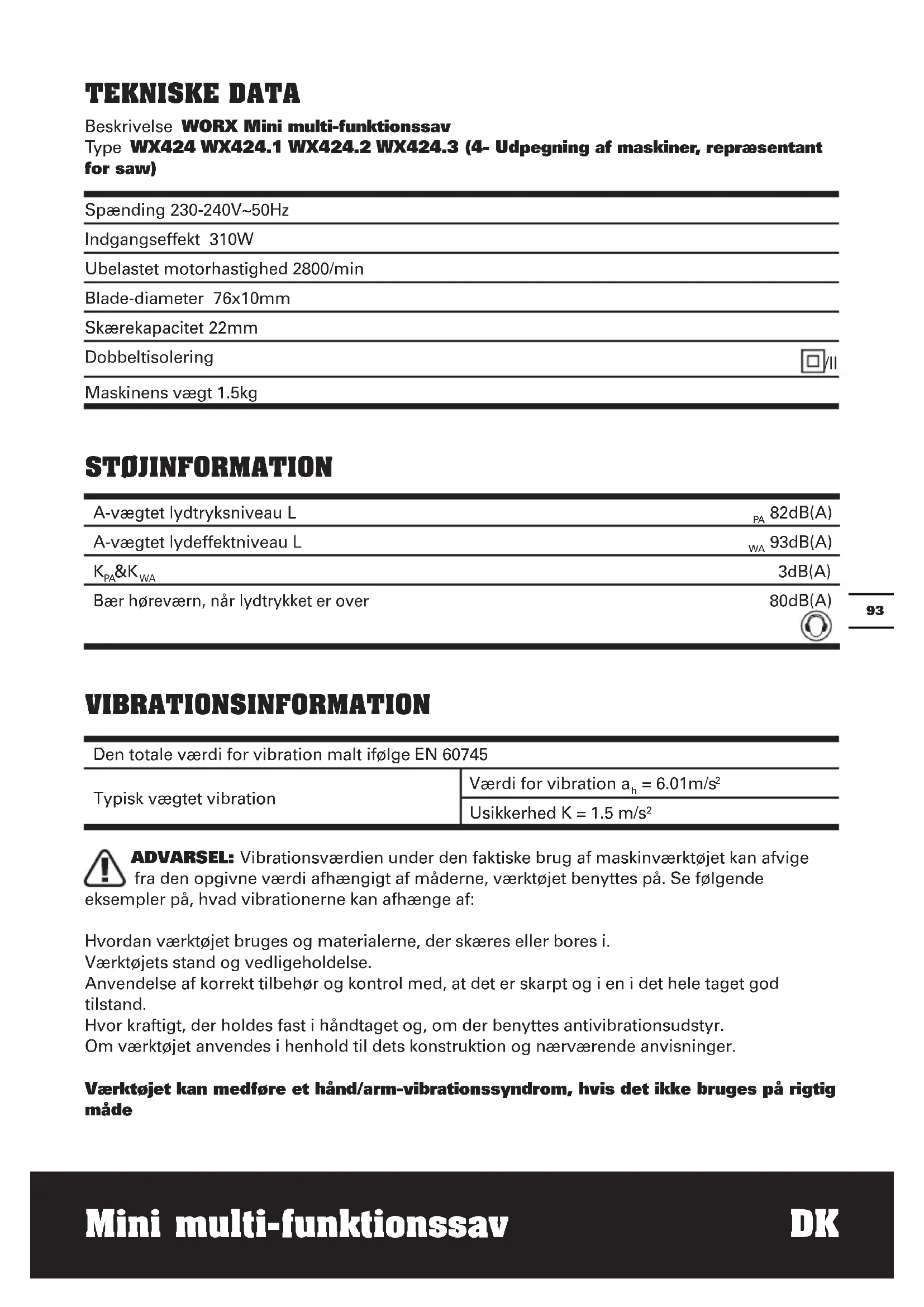

TEKNISKE DATA Beskrivelse WORX Mini multi-funktionssav Type WX424 WX424.1 WX424.2 WX424.3 (4- Udpegning af maskiner, repræsentant for saw) Spænding 230-240V~50Hz Indgangseffekt 310W Ubelastet motorhastighed 2800/min Blade-diameter 76x10mm Skærekapacitet 22mm Dobbeltisolering /II Maskinens vægt 1.5kg STØJINFORMATION A-vægtet lydtryksniveau L

82dB(A) A-vægtet lydeffektniveau L

3dB(A) Bær høreværn, når lydtrykket er over 80dB(A) VIBRATIONSINFORMATION Den totale værdi for vibration malt ifølge EN 60745 Typisk vægtet vibration Værdi for vibration a

Usikkerhed K = 1.5 m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig mådeMini multi-funktionssav DK

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TILBEHØR wx424 wx424.1 wx424.2 wx424.3 Vakuumadapter 1 1 1 Ikke-ridsende såle 1 1 1 Parallelanslag 1 1 1 Skruenøgle 2 2 2 Savklinge 24T TCT blad til skæring i træ 1 2 1 44HSS for et generelt blad 1 1 / 50# diamant disken 1 1 / Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.Mini multi-funktionssav DK

3. Brug altid arbejdshandsker ved håndtering

af savklinger og grove materialer. Savklinger skal bæres i en holder, når det er muligt.

4. Træk en eventuel forlængerledning helt ud

af tromlen for at undgå overophedning.

5. Hvis du skal bruge en forlængerledning,

skal du kontrollere, at den har det korrekte amperetal for elværktøjet og er i god stand.

6. Kontrollér, at forsyningsspændingen svarer

til den spænding, der er trykt på værktøjets typeskilt.

Mini multi-funktionssav er beregnet til at blive holdt i hånden. Det må ikke spændes fast.

8. Kontrollér, at der ikke er søm, skruer e.l. i

den del af emnet, der skal saves i.

9. Skær ikke små arbejdsstykker med mini

multi-funktionssav. Brug om muligt en depukørsav .

10. Sav kun med savklingen nedad, aldrig

opad eller sidelæns.

11. Brug ikke savklinger, hvis nominelle

hastighed er mindre end savens friløbshastighed.

12. Undlad at fjerne afskærmningen. Brug

aldrig saven, hvis afskærmningen ikke fungerer korrekt. Fastlås aldrig den bevægelige afskærmning i åben position. Afskærmningen skal kunne bevæges frit.

13. Undersøg altid, om der er skjulte

elledninger eller rør i vægge, gulve eller lofter, inden du saver.

14. Værktøjets udvendige metaldele og

tilbehør kan blive meget varme efter længere tids brug.

15. Sav ikke i asbestholdige materialer.

16. Brug ikke mini multi-funktionssav til at

skære træer og trægrene.

17. Brug ikke slibeskiver.

1. Hold hænderne på afstand af

arbejdsområdet og klingen. Hold den anden hånd på støttegrebet eller motorhuset. Hvis du har begge hænder på saven, kan de ikke komme i vejen for klingen.

2. Stik aldrig hænderne ind under emnet.

Afskærmningen kan ikke beskytte dine hænder under emnet.

3. Indstil skæredybden efter emnets

tykkelse. Klingens tænder må ikke være helt synlige under emnet.

4. Hold aldrig emnet i hænderne, og

støt det aldrig med benene. Emnet skal fastgøres på en stabil arbejdsbænk. Emnet skal understøttes korrekt for at holde det på afstand af brugeren, hindre, at klingen sidder fast, og forhindre, at du mister kontrollen over værktøjet.

5. Ved savning på langs af emnet bør du

bruge et parallelstyr eller en retholt. Dette øger præcisionen og mindsker risikoen for, at klingen sidder fast.

6. Brug altid savklinger, hvis huller har

den korrekte størrelse og form. Klinger, der ikke passer til savens spindel, roterer uregelmæssigt og kan medføre, at du mister kontrollen over værktøjet.

Brug aldrig spændeskiver og bolte, der er beskadiget, til klingen. Klingens spændeskiver og bolte er designet specielt til saven og giver optimal funktion og sikkerhed. YDERLIGERE SIKKERHEDSANVISNINGER

TIL ALLE SAVE ÅRSAGER TIL OG

FORHINDRING AF TILBAGESLAG: - Tilbageslag forekommer, hvis savklingen sidder fast, klemmes eller er justeret forkert, så saven kommer ud af kontrol, løftes op fra emnet og slynges i retning af brugeren; - Hvis klingen klemmes, fordi savsnittet lukkes, sidder klingen fast, og motorens reaktion slynger saven hurtigt tilbage mod brugeren; - Hvis klingen sidder skævt eller er justeretMini multi-funktionssav DK

forkert i snittet, kan tænderne på klingens bagkant gå i indgreb med emnets overflade, så klingen løftes op af savsnittet og springer tilbage mod brugeren.

1. Hold godt fast om værktøjet med

begge hænder, og hold armene, så de kan modstå et eventuelt tilbageslag. Stå på venstre eller højre side af klingen, men aldrig direkte bag klingen. Tilbageslag kan få saven til at springe baglæns, men med de fornødne forholdsregler kan brugeren kontrollere kraften i tilbageslaget.

2. Hvis klingen sidder fast, eller hvis du

vil afbryde savningen, skal du slippe tænd/sluk-knappen og holde saven stille på emnet, til klingen er standset helt. Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen roterer, da der ellers kan forekomme tilbageslag. Undersøg årsagen til, at klingen sidder fast, og løs problemet.

3. Hvis saven skal startes igen i

arbejdsemnet, skal klingen anbringes i midten af savsnittet. Kontrollér også, at tænderne ikke har kontakt med materialet. Hvis savklingen sidder fast, kan den løfte sig fra savsnittet, eller der kan opstå tilbageslag, når saven genstartes.

4. Store emner skal understøttes for at

mindske risikoen for, at klingen sidder fast, og der opstår tilbageslag. Store emner bøjes ofte under deres egen vægt. Anbring støtter under emnet på begge sider, tæt på savsnittet og tæt på emnets kant.

5. Brug ikke sløve eller beskadigede

savklinger. Sløve eller forkert justerede klinger frembringer et snævert savsnit, der giver høj friktion, får klingen til at sidde fast og fører til tilbageslag.

6. Justeringsgrebene til skæredybde

og skærevinkel skal strammes, inden du saver. Hvis klingen løsner sig under savningen, kan det medføre, at klingen sidder fast, og resultere i tilbageslag.

7. Vær forsigtig ved stiksavning i

eksisterende vægge eller andre materialer, hvor du ikke kan se bagsiden. Klingen kan støde på genstande, der kan forårsage tilbageslag. SIKKERHEDSANVISNINGER TIL

1. Kontrollér, at den nedre afskærmning

lukker korrekt inden hver brug. Brug ikke saven, hvis den nedre afskærmning ikke kan bevæges frit og lukker korrekt. Fastlås aldrig den nedre afskærmning i åben position. Hvis saven tabes, kan den nedre afskærmning blive bøjet. Hæv den nedre afskærmning med håndtaget for at kontrollere, at det bevæger sig frit og ikke rører ved klingen eller andre dele. Dette skal kontrolleres for alle skærevinkler og -dybder.

2. Kontrollér, at fjederen i den nedre

afskærmning fungerer. Hvis afskærmningen og fjederen ikke fungerer korrekt, skal de repareres inden brug. Den nedre afskærmning kan bevæge sig langsomt på grund af beskadigede dele, harpiksaflejringer eller akkumuleret snavs.

3. Sikre, at vejledningen plade af saven

ikke vil flytte, mens de udfører den “springet snit “, når bladet bevel indstilling er ikke på 90°. Blade flyttes sidelæns vil forårsage bindende og kan sparke tilbage.

4. Kontrollér altid, at den nedre

afskærmning dækker klingen, inden du sætter saven fra dig på arbejdsbordet eller gulvet. Hvis klingen roterer og ikke er tildækket, vil den få saven til at rulle baglæns og save i alt, den støder ind i. Vær opmærksom på, at klingen er et stykke tid om at stoppe, når tænd/sluk-knappen slippes.Mini multi-funktionssav DK

SYMBOLERSIKKERHEDSPUNKTER FOR DIN LASER ADVARSEL! Læs samtlige anvisninger. Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner for fremtidig reference. Disse lasere udgør normalt ikke en optisk risiko, selvom direkte stirre ind i strålen kan forårsage momentan blindhed. Stir ikke direkte ind i laserstrålen. Der kan optræde en risiko hvis du bevidst stirrer ind i strålen, observer alle sikkerhedsregler som følger:

1. Laseren skal bruges og vedligeholdes

andre objekter en arbejdsstykket.

3. Laserstrålen må ikke bevidst

rettes mod andre personer og skal forhindres i at blive rettet mod øjnene på en person i længere tid end 0,25 sekunder.

4. Forvis dig altid om at laserstrålen er

rettet mod et solidt arbejdsstykke uden reflekterende overflader, fx træ eller grove overflader er acceptabel. Stærkt reflekterende plade stål eller lignende er ikke velegnet til laser brug eftersom den blanke overflade kan reflektere laserstrålen tilbage til brugeren.

5. Udskift ikke laserenheden med en

anden type. Reparationer skal udføres af fabrikanten eller en autoriseret agent.

2 LASER Den laserenhed der er monteret på dette værktøj er en klasse 2 med en maksimal udstråling på 1mW og 650nm bølgelængde.

For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Dobbelt isoleret Bær øjenværn Bær høreværn Bær støvmaske Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. Laserstråling Stir ikke ind i strålenMini multi-funktionssav DK

BETJENINGSVEJLEDNING NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. BEREGNET ANVENDELSESOMRÅDE: Maskinen er beregnet til længde- og krydsskæringer af træ med lige skærelinjer, aluminium, PVC rør, fliser osv, mens den hviler fast på arbejdsstykket.

1. UDSKIFTNING AF VÆRKTØJ (Se Fig. A)

ADVARSEL: Brug beskyttelseshandsker, når savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare. ADVARSEL: Dette værktøj er meget varmt efter brug. Kontroller, at bladspindelskruen er kølet af, inder skiftes blad. a. Træk savens ledning ud af kontakten. ADVARSEL: Træk stikket ud, før der arbejdes på maskinen. b. Løsn bladspindelskruen med de to medfølgende sekskantnøgler. Anbring den ene nøgle i bladspindelskruen og den anden bag på spindelelementet. ( Se Fig. A) c. Drej nøglen i spindelskruen med urets retning, mens den anden nøgle holdes fast. d. Fjern skruen og den ydre ”D” pakning. (Se Fig. B) e. Indstil skæredybdeskalaen på de maksimale 22 mm. Frigør bladudløserhåndtaget og LØFT sålen med fingerløftsbøjlen, så bladet ses under sålen.

Med din behandskede hånd, fjern eller installer bladet gennem bladindstikket i sålen. g. Gennem bladindstikket i sålen, monter det nye savblad på spindelskaftet. NOTER: Bladets tænder skal pege opad foran på saven som vist i (Se Fig. B). NOTER: Advarslen og bladrotationspilen på bladet skal altid vende mod operatøren, så de kan ses (Se Fig. C). h. Udskift “D” pakningen.

i. Sæt spindelskruen på plads igen og stram

Stram spindelskruen med de to sekskantnøgler. k. Læg de to sekskantnøgler tilbage i æsken. NOTER: Brug aldrig et blad, der er for tykt, så ”D” pakningen ikke kan gribe fat i spindlens flade side.

(Se Fig. D) NOTER: Brug altid den korrekt bladdybdeindstilling. Den korrekte bladdybde for al udskæring må ikke være mere end 6 mm under materialet, som udskæres. Større dybde øger chancen for tilbageslag og kan gøre udskæringen rå. Saven er udstyret med en skæredybdeskala til opnåelse af større skæredybdenøjagtighed. Skæredybdeskalaen findes øverst på den øverste bladafskærmning (Se Fig. D). Vores foreslåede skæredybde: Savning maks. emnetykkelse: Træ 0-22mm Aluminium 0-3mm Pvc 0-12mm Flise 0-8mm

INDSTILLING AF SKÆREBLADSDYBDE

(Se Fig. E1, E2) Bestem den ønskede skæredybde. Frigør skæredybde- og skærelængde- indikator indstillings-/låsehåndtaget. Skub skæredybdeindikatoren til den ønskede skæredybde. Lås skæredybde indstilling-/ låsehåndtaget. Skæredybdeindikatorens længde (Se Fig. D) er idéel til skæring i midten (eller i det indre) af arbejdsstykket, når man skal vide, hvor skæringen begynder og slutter. Med denne funktion kan du – ud fra den valgte bladdybde - præcist bestemme stedet, hvor bladet, skal gå ind i arbejdstykket Øv dig altid først på et kasseret arbejdstykke for at blive bekendte med denne skæreoperation. Den valgte skæredybde er nu indstillet. Når savbladet sænkes manuelt (Se Fig. Ka, Kb), vil bladet ved den valgte dybde være under sålen.

3-POSITIONSHÅNDTAGET (Se Fig. F) Saven har et håndtag/motorhus med et blødt greb, som kan indstilles i tre forskelligeMini multi-funktionssav DK

skærevinkler: 0°, 15° og 30°. Denne funktion giver mere effektive skærevinkler ved forskellige arbejder, gør redskabet mere behageligt at holde på og giver maksimal kontrol. Tag fat i håndtaget med én hånd og tryk håndtagsjusteringsknappen ”IN” (”IND”) for at frigøre håndtaget til justering. Skub håndtaget fremad og baglæns (Se Fig. F) for at finde de tre, forskellige positioner. Når håndtaget går ind i en af de tre positioner, rykker knappen ud, og håndtaget låses fast i stillingen. Når du justerer håndtaget, skal du adltid kontrollere, at knappen er rykket ud og håndtaget låst i positionen. Hvis håndtaget stadig kan bevæges fremad og baglæns, skal du gentage processen, indtil håndtaget er låst fast. ADVARSEL: Brug ikke saven, hvis Håndtaget ikke er låst i stilling og stadig kan bevæges fremad og tilbage. Hvis håndtaget ikke låses fast i en af de tre positioner, kan man miste kontrollen over saven og komme alvorligt til skade.

4. UDLØSERKNAP (Se Fig. G)

For aktivere udløseren, stil saven på ”ON” (”TIL”), anbring pegefingeren og langfingeren i den fingergrebsformede udløserkontakt og de to øvrige fingre på udløseranordningen (Se Fig. G). Tryk fingergrebet ”tilbage”, indtil det “klikker”, og tryk derefter på udløseranordningen for at aktivere saven (”ON”) (”TIL”), stop saven ved at give slip på udløseranordningen. Fingerudløserkontakten går herefter tilbage til ”OFF” (”FRA”) position.

5. BRUG AF LASERLYS-FUNKTIONEN og

LED ARBEJDSLYS (Se Fig. H, I) ADVARSEL: Ret aldrig strålen mod en person eller andre objekter en arbejdsstykket. Tænd kun for laserstrålen, når saven befinder sig på arbejdsstykket. Rundsaven har et indbygget laserlys. For at kunne aktivere laserlyset, skal saven være forbundet til en strømkilde. a. Tænd ikke for laserstrålen, før saven befinder sig på arbejdsstykket. b. Afmærk skærelinjen på arbejdsstykket. c. Indstil den ønskede skærevinkel og -dybde. d. Forbind saven til strømkilden og tænd for laseren ved at skubbe laserkontakten fremad. e. Sluk altid for laserlyset, når du er færdig med at skære. f. Rundsaven har et indbygget arbejdslys, så du bedre kan se under skærearbejdet For at kunne tænde for LED arbejdslyset, skal saven være forbundet til en strømkilde. Skub kontakten fra OFF (FRA) til LED.

START AF SKÆRING (Se Fig. J, K, L1, L2) a) Spænd arbejdsstykket op og marker skærelinjen. b) Indstil savens håndtag i den ønskede vinkel, så den passer til arbejdet, der skal udføres. c) Indstil skæredybden (med den tilsvarende skærelængde). d) Anbring forenden af sålen på styreenden (-kanten) på det fastspændte arbejdsstykke. Indpas midten af ”V” hakket foran på sålen med skærelinjen (Se Fig. J). e) Frigør manuelt bladafskærmningens frigørelseshåndtag, mens du holder i fingerløftbøjlen bag på sålen (Se Fig. Ka, Kb) og mens du sænker savens håndtag og bladet til den valgte dybde. Kontroller, at bladet ikke rører arbejdsstykket. f) Med begge hænder på håndtaget, skub den fingergrebsformede udløserkontakt “tilbage”, mens du trykker ned på udløseranordningen for at stille saven på ”On” (”Til”). g) Gå ikke ned i arbejdsstykket for at begynde at skære, inden bladet er oppe på fuld hastighed. h) Idet du holder sålens forende fladt mod arbejdstykket, tryk ned på saven og skub langsomt savbladet ind i arbejdsstykket (Se Fig. Kc).

i) Før forsigtigt saven gennem skærelinjen.

Savbladet må ikke sidde fast i udskæringen. Skub bladet forsigtigt fremad med en hastighed, hvor det ikke ”overanstrenges”. Når udskæringen er fuldført, skal du give slip på udløserkontakten og -anordningen og vente, indtil bladet er helt stoppet. FjernMini multi-funktionssav DK

ikke saven og bladet fra arbejdsstykket, mens bladet bevæger sig. Det kan skade udskæringen, forårsage tilbageslag, tab af kontrol og medføre alvorlig personskade. j) Når bladet og saven er fri af arbejdsstykket (Se Fig. Kf), falder den nedre bladafskærmning og sålen automatisk ned, hvorefter bladafskærmningens udløserhåndtag griber fat i den øvre bladafskærmning og låser bladet over sålen (Se Fig. Kg). ADVARSEL: Brug aldrig saven med hænderne anbragt som vist i Fig. L2.

7. KRYDSSKÆRINGER OG RETENDERE

(Se Fig. M1, M2) a) Anbring altid hænderne korrekt, når du bruger saven (Se Fig. M1, M2). ADVARSEL: Hav altid under kontrol. Det gør savningen sikrere og nemmere. Tab af kontrol over saven kan forårsage ulykke med alvorlige personskade til følge. b) Når du foretager krydsskæringer eller retendere, skal du indpasse skærelinjen med midten af ”V” hakket foran på sålen (Se Fig. J). c) Da bladenes tykkelse varierer, skal du foretage en prøveskæring i noget affaldsmateriale langs med styrelinjen for at bestemme, hvor langt bladet skal forskydes fra styrelinjen, så der kan opnås en nøjagtig udskæring. Udførelse af retendere (Se Fig. M2) Brug altid et styr, når du laver lange eller brede retendere med saven. Du kan enten bruge en lige kant (ekstraudstyr) eller parallelstyret, som følger med saven.

8. SKÆRING MED LIGE KANT (Se Fig. M1)

Du kan lave et effektivt rentenderstyr ved at spænde en lige kant på arbejdsstykket. a) Afmærk positionen for sålens sidekant (skæreplatformen) og spænd derefter den lige kant (ekstraudstyr) fast på mærket og parallelt med skærelinjen. b) Når du skærer, skal du holde savens sål-flush mod den lige kant og fladt på arbejdstykket. c) Lad altid bladet komme op på fuld hastighed og før derefter forsigtig saven ind i arbejdsstykket. Bladet må ikke sidde fast i udskæringen. Skub bladet fremad med en hastighed, hvor det ikke ”overanstrenges”.

9. INSTALLATION OG BRUG AF DET

PARALLELLE STYR (Se Fig. N1, N2, N3) Saven leveres med et parallelt styr, som er 18 cm langt på styrekanten. Med dette kan du foretage nøjagtige, parallelle udskæringer, når et arbejdsstykke renskæres. Det anbringes på savens sål. For at du let kan indstille skæringen, har det parallelle styrs arm på begge sider påtrykt 0 til 7 tommer i ¼ tomme trin og 1 til 18cm i 10mm trin Det parallelle styr kan bruges med styrekanten vendt nedad til at styre langs med et arbejdsstykkes kant ved udførelse af retendere og krydsskæringer (Se Fig. N2) eller vendt opad til at styre mod en mur ved indvendige skæringer (Se Fig. N3). a) Positioner det parallelle styr, så armen kan glide ind i monteringshullerne forrest på sålen (Se Fig. N1) og løsn låseskruen. b) Indstil det parallelle styr til udskæringens længde. c) Stram det parallel styrs låseskrue(20). d) Uunderstøt og spænd arbejdsstykket op, inden udskæringen foretages. e) Anbring det parallelle styr mod arbejdsstykkets kant (Se Fig. N2) eller mod en mur (Se Fig. N3). På denne måde opnås en nøjagtig udskæring, uden at bladet klemmes. f) Kontroller, at arbejdsstykkets styrekant eller væggen er lige, så der kan udføres en lige udskæring (Se Fig. N2,N3). g) Lad altid bladet komme op på fuld hastighed og før derefter forsigtig saven ind i arbejdsstykket. Savbladet må ikke sidde fast i udskæringen. Skub bladet fremad med en hastighed, hvor det ikke ”overanstrenges”.

10. ”PLUNGE-” ELLLER LOMMESKÆRING

(Se Fig. Oa, Ob, Oc) Skæring i en fast basisoverflade En af de afgørende fordele ved denne sav er, at den kan bruges til ”plunge” -udskæringerMini multi-funktionssav DK

direkte i et arbejdsstykkes midte eller ”plunge”-skære direkte i en fast overflade såsom undergulv, klinkbeklædning, paneler, løvtræ eller laminerede gulve ovenpå undergulve. a) Afmærk skærelinjen på overfladen, der skal udskæres. b) Indstil skæredybden til tykkelsen af materialet, der skal udskæres (under/gulv, klinkbeklædning, laminatgulve osv.) c) Indpas (positioner) ved hjælp af skæreguiden savens sål på arbejdstykket i henhold til afmærkningen (således at startpunktet er på linje med afærkningen, der passer til skæredybden (Se Fig. D). d) Aktiver udløserkontakten og -anordningen og tænd for saven (”On”). e) Lad bladet nå op på fuld hastighed. f) Frigør manuelt bladafskærmningens udløserhåndtag, mens du holder fingeren på sålens løftebøjle (Se Fig. Oa). g) A. Sænk langsomt bladet ned i arbejdsstykket. B. Før forsigtigt bladet gennem skærelinjen, indtil den forreste dybdemarkering på skærelængdestyret på sålen passer med afmærkningen af skæringens afslutning på arbejdsstykket. (Savbladet må ikke sidde fast i udskæringen. Skub bladet forsigtigt fremad med en hastighed, hvor det ikke ”overanstrenges”). C. Når udskæringen er fuldført, skal du give slip på udløserkontakten og -anordningen og vente, indtil bladet er helt stoppet. Fjern ikke saven og bladet fra arbejdsstykket, mens bladet bevæger sig. Det kan skade udskæringen, give tilbageslag, tab af kontrol og medføre alvorlig personskade. h) Når bladet og saven er fri af arbejdsstykket, falder den nedre bladafskærmning og basen automatisk ned, hvorefter bladafskærmningens udløserhåndtag griber fat i den øvre bladafskærmning og låser bladet over basen.

11. FJERNELSE AF SAVSMULD (Se Fig. Q)

Saven har slangetilslutning med forbindelse til savens indbyggede støvudtagsport (Se Fig. Q). Denne lange kan forbindes til en våd/ tør støvsuger (alt er ekstraudstyr). Dette vil hjælpe med at fjerne savsmuld, spåner og skærepartikler fra skæreområdet.

12. IKKE-RIDSENDE SÅLE (Se Fig. R)

Der følger et ridsefast dække til sålen med saven. Anbring det på savsålen, når du skærer i arbejdsstykker med sarte overflader (overfladebehandlinger) såsom vinyl, plastik, fiberglas, gulvlaminat og fliser, som let kan ridses eller skrabes af savens stålsål. ARBEJDSTIPS TIL STIKSAVEN Hvis rundsaven er for varm: Lad maskinen køre uden belastning i 2-3 minutter for at afkøle motoren. Beskyt savklingerne mod stød og slag. For stærk fremføring reducerer værktøjets kapacitet og forringer savklingens levetid. Saveevne og snitkvalitet afhænger i væsentlig grad af savklingens tilstand og tandform. Benyt derfor altid kun skarpe savklinger, som er egnet til det materiale, som der skal saves i. VEDLIGEHOLDELSE Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele. Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/ skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvalificeret fagmand for at undgå, at der opstår farlige situationer.103102 Mini multi-funktionssav DK

MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERKLÆRING Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet Beskrivelse WORX Mini multi-funktionssav Type WX424 WX424.1 WX424.2 WX424.3 (4-Udpegning af maskiner, repræsentant for saw) Funktion Skæring forskellige materialer med en roterende tandede savklinge Er i overensstemmelse med følgende direktiver: Maskindirektiv 2006/42/ EF Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF RoHS direktiv 2011/65/EU Standarder i overensstemmelse med EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1 Personen, autoriseret til at udarbejde den tekniske fil, Navn Russell Nicholson Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/10/22 Leo Yue POSITEC KvalitetschefPieni monitoimisaha fIN
