BRUKSANVISNING WX424.2 WORX

*Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget. Minimultifunktionssåg SVMinimultifunktionssåg SV

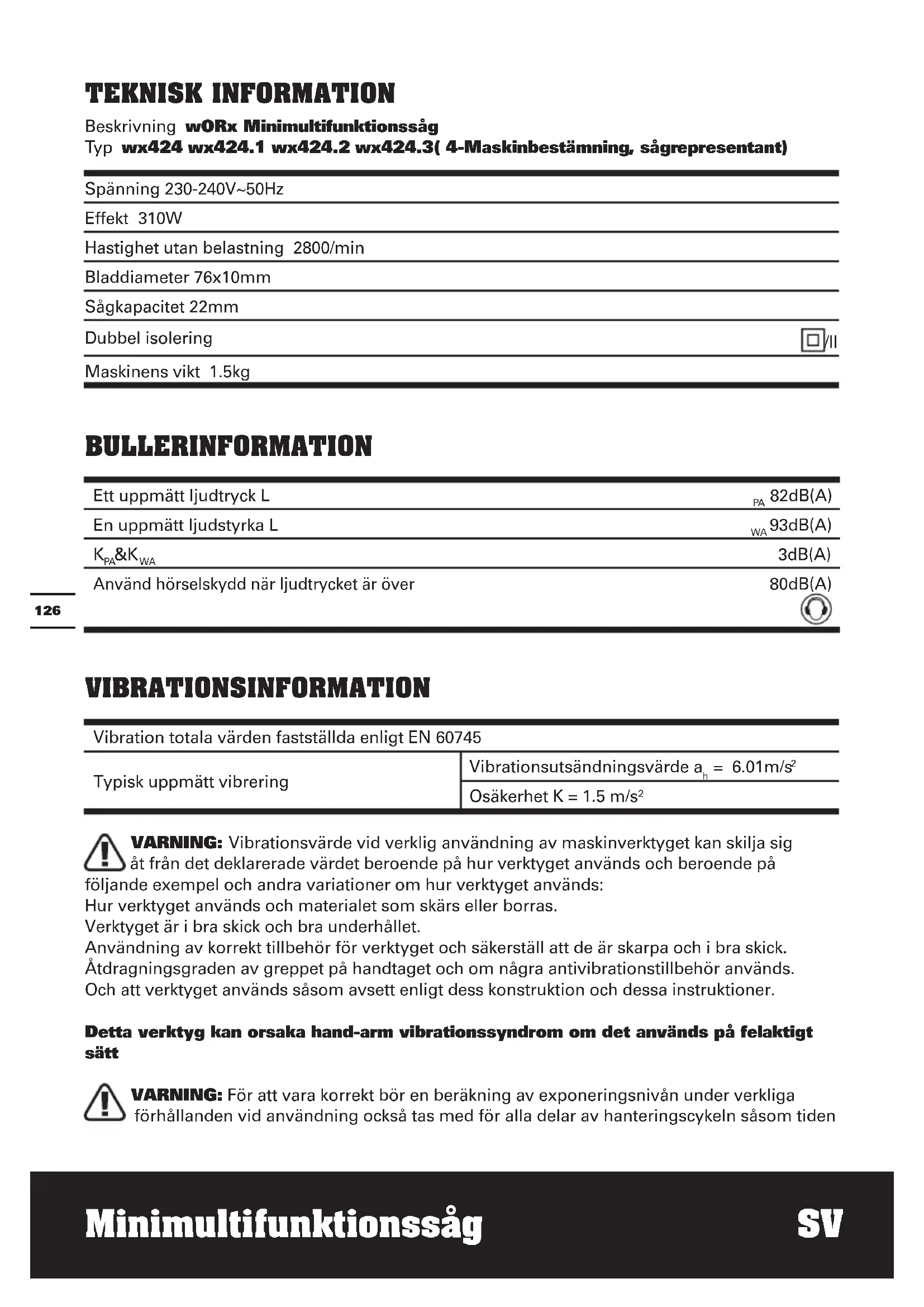

TEKNISK INFORMATION Beskrivning wORx Minimultifunktionssåg Typ wx424 wx424.1 wx424.2 wx424.3( 4-Maskinbestämning, sågrepresentant) Spänning 230-240V~50Hz Effekt 310W Hastighet utan belastning 2800/min Bladdiameter 76x10mm Sågkapacitet 22mm Dubbel isolering /II Maskinens vikt 1.5kg BULLERINFORMATION Ett uppmätt ljudtryck L

82dB(A) En uppmätt ljudstyrka L

3dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) VIBRATIONSINFORMATION Vibration totala värden fastställda enligt EN 60745 Typisk uppmätt vibrering Vibrationsutsändningsvärde a

Osäkerhet K = 1.5 m/s² VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tidenMinimultifunktionssåg SV

när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Undvik att använda verktygen i temperaturer på 10

C eller lägre. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar. TILLBEHÖR wx424 wx424.1 wx424.2 wx424.3 Vakuumadapter 1 1 1 Repsäkert basskydd 1 1 1 Parallellguide 1 1 1 Skruvnyckel 2 2 2 Sägeblat 24T TCT klinga för träsågning 1 2 1 44 HSS för vanliga blad 1 1 / 50# diamant skiva 1 1 / Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.Minimultifunktionssåg SV

1. Använd alltid ett munskydd, hörselskydd

2. Använd bara klingor som rekommenderas i

3. Använd alltid handskar när du hanterar

klingor och skrovliga material. Klingorna måste förvaras i en hållaren, när det är praktiskt möjligt.

4. Rulla ut alla kabeltrummor helt för att

undvika möjlig överhettning.

5. När det behövs en förlängningssladd

måste du se till att den har korrekt amperevärde för ditt verktyg och att den används i ett elektoniskt säkert skick.

6. Kontrollera att huvudströmmen har samma

värde som på verktygsskylten.

7. Din minimultifunktionssåg är ett

handhållet verktyg, spänn inte fast din minimultifunktionssåg.

8. Innan du börjar såga kontrollerar du att det

inte finns spikar, skruvar, etc. i såglinjen.

9. Skär inte små arbetsstycken med en

minimultifunktionssåg. Om det är möjligt, använd en figursåg.

10. Såga bara med klingan riktad nedåt, aldrig

uppåt eller sidleds.

11. Använd aldrig en klinga om inte klingans

hastighet överskrider sågens hastighet utan belastning.

12. Ta aldrig bort klingskyddet. Använd aldrig

sågen om skyddssystemet inte fungerar korrekt. Öppna och lås aldrig det rörliga skyddet. Skyddet måste vara fritt rörligt.

13. Kontrollera alltid väggar, golv och tak för att

undvika dodla strömkablar och - rör.

14. Efter långvarig användning kan externa

metalldelar och tillbehör bli varma.

15. Kapa inte material som innehåller asbest.

16. Använd inte minimultifunktionssåg för att

skära trädkvistar eller vedträn.

17. Använd inte slipskivor av någon sort.

1. Håll händerna borta från sågområdet

och klingan. Håll din andra hand på hjälphandtaget, eller motorhuset. Om båda händerna håller sågen kan de inte komma i beröring med klingan.

2. Stick inte in händerna under

arbetsstycket. Skyddet skyddar dig inte från klingan under arbetsstycket.

3. Justera sågdjupet till arbetsstyckets

tjocklek. Mindre än en hel spets på klingan bör vara synlig under arbetsstycket.

4. Håll aldrig arbetsstycket i händerna

eller över benen. Spänn fast arbetsstycket på en stabil plattform. Det är viktigt att stödja arbetsstycket korrekt för att minimera kroppsexponering, förhindra att bladet kör fast eller att man förlorar kontrollen.

5. Använd alltid ett hinder eller en guide

med rak kant. Detta förbättrar exaktheten på sågningen och minskar risken för att klingan kör fast.

6. Använd alltid klingor med korrekt

storlek och form på axelhålen. Klingor som inte passar hårdvaran på sågen kommer inte att gå cirkelrunt, och göra att man förlorar kontroll.

7. Använd aldrig en skadad eller defekt

packning eller bult till klingan. Klingpackningarna och bulten tillverkades speciellt för din såg, för optimal prestanda och säkerhet vid drift. YTTERLIGARE

SÄKERHETSINSTRUKTIONER FÖR ALLA

SÅGAR FÖR ATT FÖRHINDRA REKYLER: - Rekyl uppstår plötsligt när sågklingan är klämd, böjd eller felaktigt inriktad, och gör att en okontrollerad såg lyfts upp och ut från arbetsstycket mot användaren; - När klingan är snävt klämd eller böjd på grund av att hållaren går ner kommer klingan att stoppa och motorn för enheten mycket snabbt tillbaka mot användaren; - Om klingan blir för böjd eller felaktigt inriktad i sågspåret kommer tänderna påMinimultifunktionssåg SV

den bakre änden av klingan att gå ner djupt i träets yta och göra att den förs ut ur hållaren och hoppar tillbaka mot användaren. EN REKYL UPPSTÅR PÅ GRUND AV

1. Bibehåll ett fast grepp med båda

händerna på sågen och håll armarna på ett sådant sätt att det motverkar rekyler. Håll kroppen på en av sidorna om klingan, men inte i såglinjen. En rekyl gör att sågen hoppar tillbaka, men rekyler kan kontrolleras av användaren, om nödvändiga åtgärder utförs.

2. När bladet kör fast eller när en

sågning avbryts av någon anledning, släpper du på knappen och håller sågen stilla i materialet tills klingan stoppar helt. Försök aldrig ta bort sågen från arbetsstycket eller dra den tillbaka samtidigt som klingan rör på sig eller rekyl kan uppstå. Kontrollera och vidta nödvändiga åtgärder för att eliminera orsaken till att klingan kör fast.

3. När du startar om sågen i

arbetsstycket, centrerar du sågklingan i hållaren och kontrollerar att sågtänderna inte vidrör materialet. Om klingan kör fast kan den hoppa upp eller framkalla rekyl från arbetsstycket när sågen startas om.

4. Håll fast stora paneler för att minimera

risken för att bladet kläms fast eller rekylerar. Stora paneler kan svikta under sin egen vikt. Man måste placera stöd under panelen på båda sidor, när såglinjen och nära panelens kant.

5. Använd inte slöa eller skadade klingor.

Oslipade eller felaktigt isatta klingor i hållaren skapar överdriven friktion, gör att sågen fastnar och orsakar rekyl.

6. Justerspakarna för klingans djup

och fasning måste vara spända innan sågningen görs. Om klingans justering växlar vid sågningen kan det göra att klingan kör fast eller rekylerar.

7. Var extra försiktig när du gör en

“sänksågning” i väggar eller andra otydliga områden. Den utskjutande klingan kan såga objekt som skapar rekyl.

att det stängts säkert före varje användning. Använd inte sågen om det under skyddet inte kan flyttas fritt och stängs direkt. Spänn eller bind aldrig fast det undre skyddet i öppen position. Om sågen tappas kan det undre skyddet böjas. Lyft på det undre skyddet med handtaget och se till att det rörs fritt och inte vidrör klingan eller andra delar, i alla sågvinklar och -djup.

2. Kontrollera fjädern på det undre

skyddet. Om skyddet och fjädern inte fungerar korrekt måste de repareras före användning. Det undre skyddet kan fungera dåligt på grund av skadade delar, gummiavlagringar eller ansamlat skräp.

3. Säkerställa att styrplatta av såg inte

kommer att flytta under utförandet av “doppa cut “när bladet fasning inställningen inte vid 90°. Blade flytta i sidled kommer att orsaka bindande och kan luta sig tillbaka.

4. Se alltid till att det undre skyddet

täcker klingan innan du placerar sågen på en bänk eller ett golv. En oskyddad klinga gör att sågen rör sig bakåt och sågar allt i dess väg. Vad medveten om den tid det tar för klingan att stanna efter att kontakten släppts.

SÄKERHETSPUNKTER FÖR

DIN LASER VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk.Minimultifunktionssåg SV

Dessa laserenheter innebär normalt ingen optisk risk, men att stirra in i strålen kan orsaka blixtblindhet. Stirra inte direkt på laserstrålen. Det kan vara farligt att stirra stint in i strålen. Följ alla säkerhetsregler enligt följande:

1. Lasern ska användas och underhållas

enligt tillverkarens instruktioner.

2. Rikta aldrig strålen mot en person eller

något annat föremål än arbetsstycket.

3. Laserstrålen får inte riktas avsiktligt

mot någon person och får inte riktas mot ögonen på en person längre än 0,25 sekunder.

4. Se alltid till att laserstrålen är riktad

mot ett stadigt arbetsstycke utan reflekterande ytor, dvs trä eller skrovliga ytor är acceptabla. Klart glänsande reflekterande stålark eller lämpar sig inte för laseranvändning eftersom den reflekterande ytan kan få laserstrålen att riktas tillbaka mot användaren.

5. Byt inte ut laserenheten mot en

annan typ. Reparationer måste utföras av tillverkaren eller en auktoriserad agent.

6. FÖRSIKTIGHET: Att använda andra

kontroller eller justeringar än de som angetts här kan leda till farlig strålningsexponering.

SÄKERHETSPUNKTER FÖR DIN KLASS 2

LASER Den laserenhet som är monterad på detta verktyg är klass 2 med en max. strålning på 1mW och 650nm våglängd.

SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen Varning Dubbel isolering Använd skyddsglasögon Använd hörselskydd Använd skyddsmask mot damm Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. Laserstrålning Stirra inte in i laserstrålenMinimultifunktionssåg SV

LADDNINGSPROCEDUR OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen. ÄNDAMÅLSENLIG ANVÄNDNING: Maskinen är avsedd för längsgående och tvärsgående kapning av trä med raka såglinjer, aluminium, PVC-rör och kakel osv., stadigt vilande på arbetsstycket.

1. WERKZEUGWECHSEL (Se Bild A)

VARNING: Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. VARNING: Detta verktyg kan bli extremt hett efter användning. SE TILL att låta sågen, bladet och bladspindelns fästskruv kallna innan bladet bytes. a. Koppla ifrån sågen. VARNING: Dra ut stickproppen innan åtgärder utförs på maskinen. b. Lossa bladspindelns fästskruv med de två medföljande sexkantsnycklarna. Placera ena nyckeln i bladspindelns fästskruv och den andra nyckeln på baksidan av spindelmontaget. (Se Bild A) c. Vrid den nyckel som finns i fästskruven medurs medan den andra nyckeln hålls stilla. d. Ta bort skruven och den yttre brickan ”D”. (Se Bild B) e. Ställ in sågdjupskalan på maximalt djup på 22 mm. Frigör bladfrigöringspspaken och höj basen med fingerlyfthållaren för att exponera bladet under basen. f. Ta tag i bladet med din behandskade hand och ta bort bladet eller installera bladet via bladöppningen i basen. g. Placera det nya sågbladet via öppningen i basen och på spindelskaftet. OBS: Tänderna på bladet ska peka uppåt vid framkanten av sågen såsom visas i (Se Bild B). OBS: Varningen och Bladrotationspilen som visas på bladet ska riktas utåt mot operatören så att dessa är synliga (Se Bild C). h. Sätt tillbaka bricka ”D”.

i. Sätt tillbaka spindelskruven och handdra

den i riktning moturs. j. Använd två sexkantsnycklar för att dra åt spindelfästskruven ordentligt. k. Sätt tillbaka den sexkantsnycklarna i väskan. OBS: Använd aldrig ett blad som är för tjockt för att brickan ”D” skall kunna kugga i mot den flata sidan av spindeln.

INSTÄLLNING AV SKÄRDJUP (Se Bild D) OBS: Använd alltid korrekt djupinställning för bladet. Korrekt inställning av bladdjupet för alla skärningar får inte vara mer än 6 mm under det material som sågas. Om store djup tillåts ökar risken för rekyler och orsaka att sågskäret blir ojämnt. Din såg är utrustad med skala för sågdjup som ger ökad korrekthet på sågdjupet. Skalan för sågdjupet är placerad ovanpå det över sågbladsskyddet (Se Bild D). Våra föreslagna sågdjup: Kapningskapacitet, max. tjocklek: Trä 0-22mm Aluminum 0-3mm PVC 0-12mm Kakel 0-8mm INSTÄLLNING AV BLADDJUPET (Se Bild E1, E2) Avgör önskat sågdjup. Lås upp justerings-/låsspaken för sågdjup och längdsågningsindikatorn. Skjut indikatorn för sågdjup till önskat sågdjup. Lås justerings-/ låsspaken för sågdjup. Såglängdsindikatorn (Se Bild D) är idealisk för instickssågning eller fördjupningssågning i mitten (eller inuti) ett arbetsstycke när du behöver veta var sågningen börjar och var den kommer att sluta. Denna funktion låter dig precisera var bladet kommer att stickas in i arbetsstycket, baserat på det bladdjup som valdes. Öva alltid på en skräpbit för att bekanta dig med denna såghantering. Det valda sågdjupet är nu inställt. När sågbladet sänks manuellt (Se Bild Ka, Kb), kommer bladet att bli under basen vid det valda djupet.Minimultifunktionssåg SV

3-POSITIONSHANDTAGET (Se Bild F) Din såg har ett handtag/motorhölje med mjukt grepp som kan justeras till 3 olika sågvinklar, 0°, 15° och 30°. Denna funktion ger mer effektiva sågvinklar för olika tillämpningar och ökad greppkomfort för maximal kontroll. Ta tag i handtaget med en hand och tryck på handtagets justeringsknapp ”IN” för att frigöra handtaget för inställning. Flytta handtaget framåt eller bakåt (Se Bild F) för att hitta de 3 olika positionerna. När handtaget flyttas till 1 av de 3 positionerna kommer justeringsknapen att snäppa ut och handtaget låses i den positionen. Vid inställning av handtaget se alltid till att knappen har snäppt ut och att handtaget låses i positionen. Om handtaget fortfarande rör sig framåt eller bakåt upprepa processen tills handtaget låses säker in positionen. VARNING: Använd inte sågen om handtaget Inte är låst i positionen och fortfarande kan föras framåt eller bakåt. Om inte handtaget kan låsas i 1 av de 3 sågpositionerna kan kontrollen förloras över sågen vilket kan resultera i allvarliga skador.

STRÖMSTÄLLARE TILL/FRÅN (Se Bild G) För att aktivera avtryckare för att slå ”PÅ” sågen, placera ditt pekfinger och mellanfingret i det formade fingergreppet för frigöringsbrytaren och de andra två fingrarna på avtryckarbrytaren (Se Bild G). Tryck fingergreppet ”bakåt” tills den ”klickar”, tryck sedan på avtryckarbrytaren för att slå ”PÅ” sågen, För att Stoppa sågen, släpp greppet om avtryckarbrytaren och fingergreppets säkerhetsbrytare kommer att växla tillbaka till position ”AV”.

5. ANVÄNDA LASERLJUSFUNKTIONEN

och LED ARBETSLJUS (Se Bild H, I) VARNING: Rikta aldrig strålen mot en person eller något annat föremål än arbetsstycket. Slå endast på laserstrålen när sågen är på arbetsstycket. Din cirkelsåg har ett inbyggt laserljus. För att aktivera laserljuset måste sågen vara inkopplad i en strömkälla. a. Slå inte på laserstrålen innan sågen är på arbetsstycket. b. Markera såglinjen på arbetsstycket. c. Justera sågvinkeln och sågdjupet efter behov. d. Koppla in sågen och skjut laserbrytaren framåt för att slå på lasern. e. Stäng alltid av lasern när du har sågat färdigt. f. Din cirkelsåg har ett inbyggt arbetsljus för bättre synlighet vid sågning. För att slå på LED arbetsljuset måste sågen vara inkopplad i elnätet. Skjut brytaren från OFF till LED.

STARTA EN SÅGNING (Se Bild J,K,L1,L2) a) Ställ in och kläm fast arbetsstycket och markera såglinjen. b) Ställ in handtaget på sågen i önskad vinkel för ditt sågprogram. c) Ställ in sågdjupet (med motsvarande såglängd). d) Placera fronten på sågen i framkanten (kanten) av arbetsstycket som är på ordentligt fastsatt. Rikta in mitten av ”V” hacket på fronten av basen mot såglinjen (Se Bild J). e) Frigör manuellt bladskyddets spak medan du håller fingerlyftkonsolen på baksidan av basen (Se Bild Ka, Kb) samtidigt som du sänker sågens handtag och bladet till valt djup. Se till att bladet inte kommer i kontakt med arbetsstycket. f) Håll båda händerna på handtaget, tryck på avryckarens säkerhetsspärr ”bakåt” för att frigöra avtryckaren medan vippbrytaren trycks ned för att slå ”PÅ” sågen. g) Låt bladet nå full hastighet innan du närmar dig arbetsstycket och börjar såga. h) Tryck ned sågen, håll fronten på basen mot arbetsstycket samtidigt som du långsamt skjuter sågbladet mot arbetsstycket (Se Bild Kc).

i) Styr försiktigt sågen längs såglinjen.

Låt inte bladet fastna i sågskåran, skjut bladet framåt i en hastighet där bladet inte ansträngs. När sågningen är klar, frigör avtryckarens säkerhetsspärr och 133Minimultifunktionssåg SV

vippbrytaren och låt sågbladet stanna helt och hållet. Ta inte bort sågen och bladet från arbetsstycket medan bladet fortfarande rör sig. Detta kan skada sågskåran, orsaka rekyler, tappad kontroll och orsaka allvarliga skador. j) När sågbladet är redo att tas bort från arbetsstycket (Se Bild Kf), kommer det nedre bladskyddet att automatiskt droppa ned och bladskyddsspaken kommer att aktivera det övre bladskyddet och låsa bladet ovanför basen (Se Bild Kg). VARNING: Använd Aldrig sågen med händerna placerade såsom visas i Fig. L2.

7. GÖRA KAP- OCH KLYVSÅGNINGAR

(Se Bild M1, M2) a) Ha alltid händerna korrekt placerade när du använder sågen (Se Bild M1, M2). VARNING:Ha Alltid ordentlig kontroll över sågen för att göra sågningen säker och enkel. Tappad kontroll av sågen kan orsaka olyckor och ge allvarliga skador. b) När kap- och klyvsågningar görs rikta in din såglinje efter mitten av ”V” hacket som är placerat i framkant av sågens bas (Se Bild J). c) Eftersom bladets tjocklek varierar gör en provsågning in något skräpmaterial längs styrskenan för att avgöra hur mycket, om något, du bör kompensera bladet från styrlinjen för att låta bladet tjocklek göra ett korrekt sågskär. Göra klyvsågningar(Se Bild M2) Använd alltid en styrskena när du göra långa eller breda klyvsågningar med din såg. Du kan antingen använda en rak kant (sälj separat) eller använda parallellstyrningen som medföljer sågen.

SÅGA MED EN RAK KANT (Se Bild M1). Du kan göra en effektiv klyvguide genom att fästa en rak kant mot arbetsstycket. a) Markera positionen av sidokanten av sågens bas (sågplattform) och spänn sedan fast den raka kanten (sälj separat) på markeringen och parallellt med såglinjen. b) Allt eftersom du sågar håll kanten på sågens bas mot den raka kanten och plant mot arbetsstycket. c) Låt alltid bladet nå full hastighet, styr den sedan försiktigt mot arbetsstycket. Låt inte bladet fastna i sågspåret. Skjut sågen framåt i en hastighet där bladet inte ansträngs.

9. INSTALLERA OCH ANVÄNDA

PARALLELLGUIDEN (Se Bild N1,N2,N3) Din såg levereras med en parallellguide som är ca 18 cm lång i styrkanten. Den låter dig skapa korrekta parallella sågningar när ett arbetsstycke trimmas. Den monteras på sågens bas. Armen på kantguiden är märkt på båda sidor, 0 till 7 tum i 1/4-tumintervaller och 1 till 18 centimeter i 10-mm intervaller för enkel inställning av din sågning. Parallellguiden kan användas med kantguiden vriden ned för att styra längs kanten av arbetsstycket för klyv- eller kapsågning (Se Bild N2), eller vriden upp för att styra mot en vägg för inre sågningar (Se Bild N3). a) Placera parallellguiden så att armen kan glida in i monteringshålet på framsidan av sågens bas (Se Bild N1), och lossa låsskruven. b) Ställ in parallellguiden till önskad såglängd. c) Dra åt parallellguidens låsskruv(20). d) Fäst och stöd arbetsstycket innan du sågar. e) Placera parallellguiden fast mot kanten av arbetsstycket (Se Bild N2), eller mot en vägg (Se Bild N3). Genom att göra så kommer det att hjälpa dig att få ett riktigt sågskär utan att klämma fast bladet. f) Se till att styrkanten av arbetsstycket eller väggen är rak så att du får ett rakt sågskär (Se Bild N2,N3). g) Låt alltid bladet nå full hastighet, styr den sedan försiktigt mot arbetsstycket. Låt inte bladet fastna i sågspåret. Skjut sågen framåt i en hastighet där bladet inte ansträngs.

(Se Bild Oa, Ob, Oc) Såga in i en solid basyta En av huvudfördelarna med denna såg är dess möjlighet att skapa instickssågningarMinimultifunktionssåg SV

direkt i mitten eller inre av ett arbetsstycke, eller fördjupningssågning direkt i en solid basyta såsom ett undergolv, panel och hårt trä eller laminatgolv som monteras ovanpå ett undergolv. a) Markera såglinjen på den yta som ska sågas. b) Ställ in sågdjupet enligt tjockleken på materialet som ska sågas (undergolv, fasad, laminatgolv etc.) c) Rikta in sågbasen på arbetsstycket efter din markering, använd längdsågningsguiden (så att din startpunkt riktas in mot markeringen motsvarande inställningen för sågdjupet (Se Bild. D). d) Aktivera avtryckarens säkerhetsspärr och vippbrytare och slå ”PÅ” sågen. e) Låt bladet nå full hastighet. f) Frigör manuellt bladskyddets spak medan du håller fingerlyftkonsolen på baksidan av basen (Se Bild Oa). g) A. Sänk Sakta bladet mot arbetsstycket. B. Styr noggrant sågen efter linjen för att såga tills främre djupmarkeringen på längdsågningsguiden som är placerad på sågens bas är i linje med slutet på sågmarkeringen på arbetsstycket. (Låt inte bladet fastna i sågskåran, skjut bladet framåt i en hastighet där bladet inte ansträngs.) C. När sågningen är klar, frigör avtryckarens säkerhetsspärr och vippbrytaren och låt sågbladet stanna helt och hållet. Ta inte bort sågen och bladet från arbetsstycket medan bladet fortfarande rör sig. Detta kan skada sågskåran, orsaka rekyler, tappad kontroll och orsaka allvarliga skador. h) När sågbladet är redo att tas bort från arbetsstycket, kommer det nedre bladskyddet att automatiskt droppa ned och bladskyddsspaken kommer att aktivera det övre bladskyddet och låsa bladet ovanför basen.

11. BORTTAGNING AV SÅGSPÅN

(Se Bild Q) Din såg har slangadapter som monteras på den inbyggda dammutblåsningsöppningen på sågen (Se Bild Q). Detta adapterrör kan monteras på en dammsugare för våt/torr dammsugning (säljs separate). Detta hjälper till att ta bort damm, träflis och sågspån från sågområdet.

12. REPSÄKERT BASSKYDD (Se Bild R)

Din såg har en icke-repande bastäckning. Montera denna på sågens bas när du sågar arbetsstycken som har en känslig yta (finish) såsom vinyl, plast, glasfiber, laminatgolv och kakel som lätt kan repas eller skrapas av stålbasen på sågen.

VERKTYG Om ditt verktyg blir för varmt, använd det utan belastning i 2-3 minuter för att kyla av motorn. Undvik att använda verktyget länge vid låga hastigheter. Skydda sågklingorna mot stötar och slag. För kraftig matning reducerar i hög grad maskinens kapacitet och minskar sågklingans livslängd. Sågresultatet och snittkvaliteten är i stor utsträckning beroende av sågklingas skick och tandform. Använd därför endast välskärpta och för aktuellt material lämpliga sågklingor. UNDERHÅLL Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.Minimultifunktionssåg SV

MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln förklarar att denna produkt, Beskrivning WORX Minimultifunktionssåg Typ WX424 WX424.1 WX424.2 WX424.3 (4-Maskinbestämning, sågrepresentant) Funktion Skärning av olika material med en roterande tandad blad Uppfyller följande direktiv, Maskindirektiv 2006/42/EC Elektromagnetiskt kompatibilitetsdirektiv 2004/108/EC RoHS direktiv 2011/65/EU Standarder överensstämmer med EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1 Personen som godkänts att sammanställa den tekniska filen. Namn Russell Nicholson Adress Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/10/22 Leo Yue POSITEC KvalitetsdirektörÇok fonksiyonlu mini testere TR
