GEBRUIKSAANWIJZING WX424.1 WORX

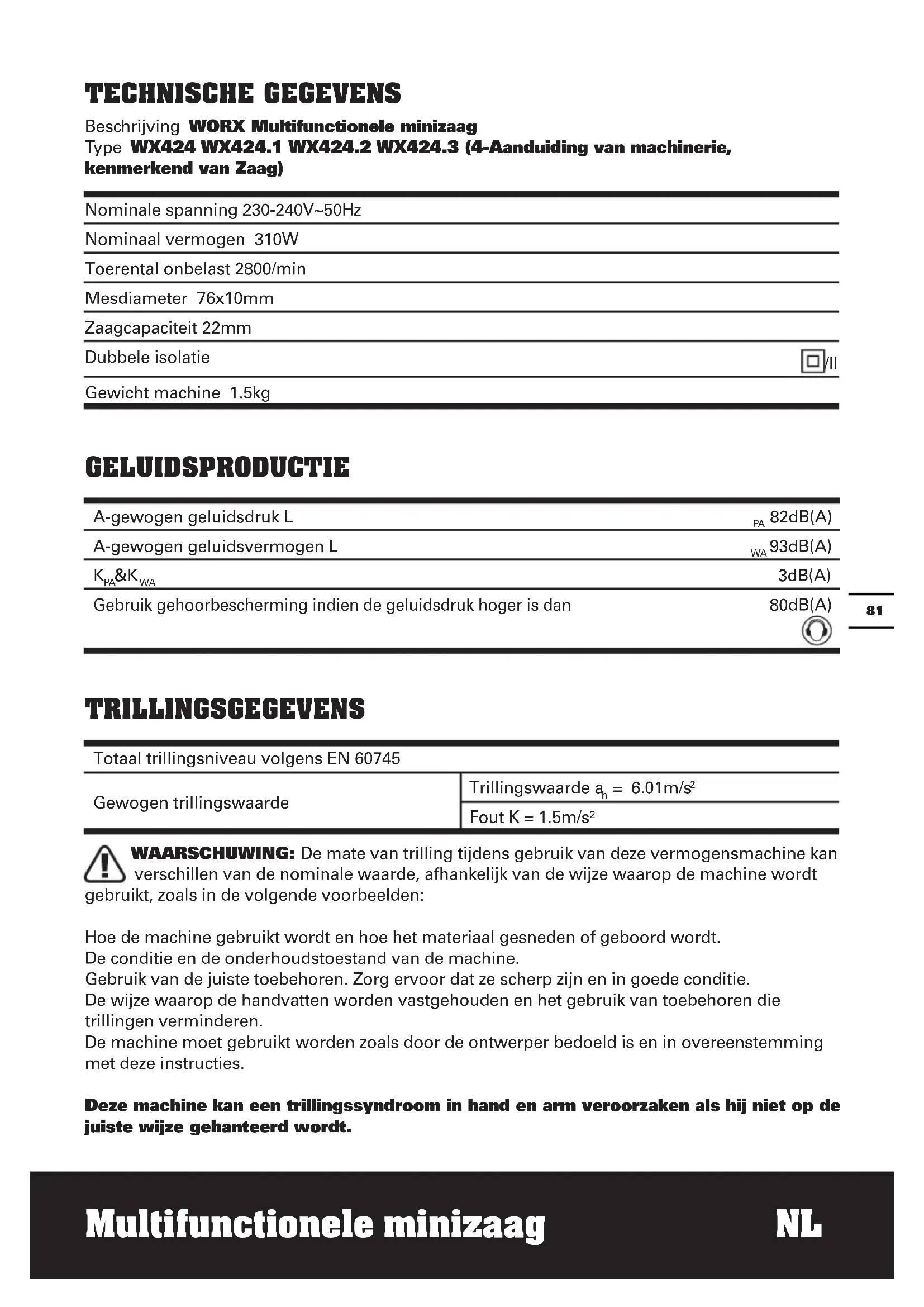

Beschrijving WORX Multifunctionele minizaag

Type WX424 WX424.1 WX424.2 WX424.3 (4-Aanduiding van machinerie, kenmerkend van Zaag)

Nominate spanning 230-240V~50Hz

Nominaal vermogen 310W

Toerental onbelast 2800/min

Mesdiameter 76x10mm

Zaagcapaciteit 22mm

Dubbele isolatie

Gewicht machine 1.5kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	PA 82dB(A)
A-gewogen geluidsvermogen L	WA 93dB(A)
KPA&KWa	3dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde an = 6.01m/s2
	Fout K = 1.5m/s2

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan

verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden

gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebrukt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden.

wAARSchUwING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

		wx424 wx424.1	wx424.2	wx424.3
Stofzuigeradapter 1 1 1
Voetbeschemers 1 1 1
Parallelgeleider 1 1 1
Inbussleutel 2 2 2
Zaagblad	24T TCT zaagblad voor hout 1 2 1
	44HSS voor het algemene zaagblad 1 1	/
	50# diamant schijf 1 1 /

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

EXTRA VEILIGHEIDSREGELS VOOR DE MULTIFUNCTIONELE MINIZAAG

1. Draag alkijd een stofmasker, oorbescherming en oogbescherming.
2. Gebruik alleen een zaagblad dat is aanbevolen in de specificatie.
3. Draag.altijd handschoenen bij het hanteren van zaagbladen en ruw materiaal.Bewaar zaagbladen zoveel als practisch möglichk is in een houder.
4. Rol het verlengsnoer vollediguit zodat het Niet oververhit raakt.
5. Is er een verlengsnoer nodig, zorg er dan voordat het geschikt is voor de benodigde stroomsterkte en dat het in een goede elektrische conditie is.
6. Zorg ervoor dat de netspanning overeenkomt met die op het typeplaatje.
7. De multifunctionele minizaag is bedoeld om in de hand te worden gehonden. Klem hem nicht vast.
8. Controller eerst dat de zaaglijk vrij is van spijkers, schroeven e.d.
9. Snijd geenkleine werkstukken met een multifunctionele minizaag. Gebruik dan liever een figuurzaag.
10. Zaag uitsluitend met de richting van het zaagbad omlaag, nooit omhoog of opzij.
11. Gebruik geen zaagblad waarvan de toegestane snelheid minder is dan de onbelaste snelheid van de machine.
12. Verwijder de veiligheidskap Niet. Gebruik de zaag Niet als de kap Niet goed functioneert. Blokkeer de kap Niet in de geopende stand. De kap要去 vrij{kennen bewegen.
13. Controller muren, vloeren en plafonds op verborgen kabels en buizen.
14. Na een lange werkperiode können de metalen delen en toebehoren heet zich.
15. Zaag geen materiaal dat asbest bevat.
16. Gebruik de multifunctionele minizaag nicht om losliggende taken of blokken te zagen.
17. Gebruik geen schuurschijven.

VEILIGHEIDSPUNTEN VOOR UW LASER

WAARSCHUWING!

1. Houd handen uit de buurt van het zaaggedeelte van het blad. Houd uw vrije hand op het hulphandvat of op demotorbehuizing. Wanner beide handen de zaag vasthouden, kunt u zich nicht in de handen zagen.
2. Reik nicht onder het werkobject. De beschermkap kan u onder het werkobject Niet gegen het zaagblad beschermen.
3. Stel de zaagdiepte in op de dikte van het werkobject. Er moet minder dan een tand zichtaar�zonder het werkobject.
4. Houd het werkobject nooit met de handen vast of over uw been. Zet het werkobject vast op een stabel platform. Het is belangrijk om het object voldoende te ondersteunen, zodat uw lichaam Niet geraakt kan worden, het zaagblad Niet vast kan lopen en u de controle over de machine Niet verliest.
5. Gebruik bij het schulpen algijd een parallelgeleider of een richtliniaal. Dit zorgt voor een nauwkeurige snede en u verminder de kans op een vastgelopen zaagblad.
6. Gebruik.altijdzaagbladen met een asgat van de juiste grotte en vorm.

Zaagbladen die nicht overeenkomen met de hardware van de zaag zullen excentrisch draaien waardoor u de controle over het apparatus verliest.

1. Gebruik nooit beschadigde of onjuiste bouten of ringen voor het zaagblad. De ringen en moeren zijn special ontworpen voor deze zaag voor optimaal gebruik en veiligheid.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN OORZAKEN EN VOORKOMING VAN TERUGSLAG:

• Terugslag is een plotselinge reactie als het zaagblad klemt, vastloopt of nicht goed uitgelijnd is. Hierdoor schiet de zaag omhoog,uit het werkobject en richting de bediener;
• Als het blad klemt of sterk vastloopt omdat

de zaagsnede te smal wordt, stopt het zaagblad en als gevolg van de motorreactie schiet het apparaat snel terug richting de bediener;
- Als het blad knikt of Niet goed is uitgelijnd, zullen de tanden aan de achterkant van het blad in het bovenste oppervlak van het hout zagen, zodat het blad uit de zaagsnede komt en terugschiet richting de bediener.

TERUGSLAG IS HET GEVOLG VAN VERKEERD GEBRUIK EN/OF ONJUISTE BEDIENING OF OMSTANDIGHEDEN. DIT KAN VOORKOMEN WORDEN DOOR DE JUISTE VOORZORGSGMAATREGELEN TE NEMEN, ZOALS HIERONDER VERMELD.

1. Houd de zaag met beiden handen goed vast en plaats uw armen zodanig dat u de kracht van een terugslag kunt weerstaan. Ga met uw lichaam aan een van beiden zichden van het zaagblad staan, maar Niet op een lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen.
2. Als het blad vastloopt, of als de snee om welke reden dan ook worden onderbroken,That dan de trekker los en houd de zaag bewegingsloos in het materiaal totdat het zaagblad volledig stilstaat Probeer nooit de zaag uithet werkobject te halen of terug te trekken terwijl het blad nog beweegt; dit kan een terugslag veroorzaken.

Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad.

1. Als u de zaag opnieuw aanzet in het werkobject, centreer het zaagblad dan in de zaagsnede en controllerer of de zaagtanden Niet vastzitten in het materiaal. Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag gezven zodra de zaag opnieuw worden gestart.
2. Ondersteun grote panelen om zo het risico op het klemmen van het blad enterugslag te voorkomen. Grote panelen können onder hun gewicht doorzakken.

Ondersteuning dient te worden geplaatst aan beiden zichden onder het paneel, nabij de zaagsnede en de rand van het paneel.

1. Gebruik geen stompe of beschadigde zaagbladen. Onscherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en een terugslag.
2. Bladdiepte en de sluithefbomen voor het instellen van de aftschuing/ verstekhoek要去en goed+zijn vergrendeld voordat u kunt gaan zagen. Als deze instelingen verschuiven tijdens het zagen, kan het zaagblad vastlopen en een terugslagveroorzaken.
3. Wees extra zorgvuldig als u rechtsstreeks in een bestande wand zaagt of andere blinde gebieden. Hetuitstekende zaagblad zaagt möglichk in voorwerpen die een terugslag hunnenveroorzaken.

VEILIGHEIDSINSTRUCTIES VOOR HET ZAGEN MET INTERNE PENDELBEVEILING

1. Controller voor ieder gebruik of de onderste beveiliging op de juiste manier is vergrendeld. Gebruik de zaag Niet als de onderste bescherming Niet vrij beweegt en onmiddelijk sluit. Klem of bind de onderste bescherming nooit vast in de open positie. Als de zaag onopzettelijk valt, kan de onderste bescherming verbuigen. Trek de onderste bescherming omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het blad of welt ander deel Niet raakt in alle hoeken of zaagdiepten.
2. Controller de werkung van de veer van de onderste bescherming. Als de bescherming en de veer Niet goed functioneren, dienen deze voor gebruik te worden gerepareerd. De onderste bescherming werkt misschien nicht goed als gezolg van beschadigde onderdelen,gomachtige aanslag of vuil.
3. Verzekeren dat de gidsplaat van de zaag nicht zal verschuivenijdens hetuitvoeren van de "duik cut "wonneer

het blad aftschuing instelling is Niet op 90^ . Blade verschuiving zichwaarts zaveroorzaken bindend en waarschijnlijk schop terug.
4. Let erop dat de onderste bescherming alkijd over het blad zit voordat de zaag op een werkbank of de grond worden gezet. Bij een onbeschermd zaagblad waar bij de motor Niet actief is, loopt de zaag terug en snijdt deze in alles wat in de weg zit. Denk eraan dat het even duurt voordat het zaagblad stocht, nadat u de motor hebt uitgeschakeld.

VEILIGHEIDSPUNTEN VOOR UW LASER

instructies zorgvuldig door. Indien

u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag. Deze lasers beteken normal gesproken geen optisch gevaar, hoewel staren in de straal blindheid kan veroorzaken. Staar Niet direct in de laserstraal. Er kan zich een gevaar voordoen als u toch in de straal staart, volg de veiligheidsvoorschriften als volgt na:

1. De laser要去 worden gebrukt en onderhonden volgens de instructies van de fabrikant.
2. Richt de straal nooit op een persoon of een voorwerp, anders dan het werkstuk.
3. De laserstraal mag nicht expres op een ander persoon worden gericht en mag nicht langer dan 0,25 seconde in het oog schijnen.
4. Zorg er alkijd voor dat de laserstraal wordt gericht op een stabel werkstuk zonder reflecterende oppervlakken, bijv. hout of andere ruwe oppervlakken zijn acceptabel.

Helder schijnend reflecterend staatal

of iets dergelijk is nicht geschikt voor laserapplicaties, waar het reflecterende oppervlak de laserstraal terug maar de gebruiker kanRCTEN.

1. Verander het lasertoestel Niet door een ander type. Reparaties要去en worden uitgevoerd door de fabrikant of een geauthoriseerde reparateur.
2. LET OP: Ander gebruik van de bediening of andere verstelingen dan die hierin aangegeven können leiden tot gevaarlijke blootstelling aan straling.

VEILIGHEIDSPUNTEN VOOR UW LASER KLASSE 2

Het laserapparaat dat met dit gereedschap is ingebouwd is eersteklas met een maximum straling van 1mW en 650 nm golfänge.

LASERSTRALING VAN KLASSE 2, KIJK NIET IN DE STRAAL

SYMBOLEN BEDIENINGSINSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig hetuchtieboekje.

Waarschuwing

GEBRUIK VOLGENS BESTEMMING:

De machine is bedoeld voor het in de lengte en kruislings zagen van hout met rechte zaaglijnen, aluminium, PVC-buizen, tegels, enz. terwijl het materiaal op het werkblad rust.

Dubbele isolatie

1. INZETGEREEDSCHAP WISSELEN (Zie Afbeelding A)

Draag oogbescherming

WAARSCHUWING: Draag werkhand Schoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

WAARSCHUWING: Deze machine wordt bij gebruik zeer heet. Zorg ervoor dat de zaag, het mes en de klemschroef van de as afkoelen voordat u het mes verwisselt.

Draag een stofmasker

a. Neem de stekker uit het stopcontact.

Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglich, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.

WAARSCHUWING: Trek.altijd voor werkzaamheden aan de machine de stekkeruit het stopcontact.

Laserstraling

b. Maak de klemschroef van de as los met de twee meegeleverde inbussleutels. Gebruik de ene sleutel voor de schroef en de andere aan de achterkant van de asconstructie.

Kijk Niet in de straal

(ZieAfbeeldingA)

c. Draai de sleutel in de schroef rechtsom en houd de andere sleutel stil.
d. Verwijder de schroef en de buitenste "D"-moer. (Zie Afbeelding B)
e. Zet de zaagdiepte op het maximum van 22 mm. Maak de vergrendeling van het zaagblad los en til de voet op met de vinger onder de beugel zodat het zaagblad onder de voetplaat zichtaar worden.
f. Grijp het zaagblad met een handschoen en verwijder het. En monteer een新产品 zaagblad door de gleuf in de voetplaat.
g. Steek het neue zaagblad door de gleuf in de voet en op de as, gegen de binnenste "D"-lagering.

OPMERKING: De tanden van het zaagblad要去en aan de voorzijde van de zaag maar boven wijzen zoals in de afbeeling (Zie Afbeeling B).

OPMERKING: De waarschuwingstekst en de pijl voor de draairichting要去en aan de buitenkant komen zodate gebruiker ze kan zien (Zie Afbeelding C).

h. Leg de "D"-ring wee terug.

i. Monteer de schroef van de as weer en zet hem met de hand linksom vast.
j. Gebruik de twee inbussleutels om de schroef van de as stevig vast te zetten.
k. Berg de twee inbussleutels weeop.

OPMERKING: Gebruik nooit een zaagblad dat te dik is, waardoor de "D" ring gegen de platte kant van de as komt.

2. ZAAGDIEPTE INSTELLEN (Zie Afbeeling D)

OPMERKING: Stel het zaagblad.altijd op de juiste diepte in. De juiste diepte is nicht meer dan 6mm onder het materiaal dat gezaagd worden. Een grote diepte vergroot de kans op terugslag enveroorzaakt een ruwe snede. De zaag is voorzien van een schaal die de zaagdiepte aangeeft en waarmee u nauwkeurig kunt werken.U vindt deze schaal op de bovenkant van de bovenste kap (Zie Afbeelding D).

Voorgestelde zaagdiepte:

	Zaagcapaciteit max.
Hout 0-22mm
Aluminium 0-3mm
PVC 0-12mm
Tegels 0-8mm

DE ZAAGDIEPTE INSTELLEN (Zie Afbeeling E1, E2)

Bepaal de gewenste zaagdiepte. Deblokker de instellings- en blokkerknop vaan de zaagdiepte en -lengthe. Schuif de indicator voor de zaagdiepte maar de gewenste diepte. Blokker de diepte-instelling. De indicator voor de zaaglengte (Zie Afbeelding D) is ideaal voor een doodlopende snee in het midden van uw werkstuk, waar bij het nodig is te weten waar de snede begint en eindhoven. U kunt zo precies aangeven waar het zaagblad het werkstuk raakt, afhankelijk van de ingestelde zaagdiepte. Oefen dit.altijd op een stuk afval, zodat ubekend bent met de werking. De

geselecteerde zaagdiepte is nu ingesteld. Laat u het zaagblad met de hand zakken (Zie Afbeelding Ka, Kb), dan daalt het tot de geselecteerde diepte onder de voetplaat.

3. HET HANDVAT IN 3 POSITIES INSTELLEN (Zie Afbeelding F)

De zaag heeft een handvat en motorbehuzing met een zachte greep die op drie verschillende hoeken ingesteld kan worden, 0^ 15^ en 30^ . Hierdoor kunt u bij diverse toepassingen met een efficiente snijhoek werken en hebt u maximale beheersing over de machine. Grijp het handvat met een hand en duw de instelknop়binnen om de blokkering van het handvat vrij te make. Beweeg het handvat়n oren of় aanachten (Zie Afbeelding F) in ene van de drie verschillende posities. Verplaatst u het handvat in van de drie posities, dan klikt de instelknop vast en wordt het handvat in de gewenste positie geblokkeerd. Stelt u het handvat in, zorg er dan.altijd voor dat de knop vastzit zodat het handvat in de juiste positie geblokkeerd is. Kan het handvat nog়n oren of achteren bewegen, herhaal dan de procedure tot het handvat stevig vastzit.

WAARSCHUWING: Werk nicht Met de zaag als het handvat nicht geblokkeerd is en nog maar voren of achteren bewogen kan worden. Is het handvat Niet in een van de drie posities geblokkeerd dan kut u de contrôle over de machine verliezen, wat in ernstig letsel kan resulteren.

4. AAN/UIT-SCHAKELAAR (Zie Afbeelding G)

Om de trekker te activeren waarmee u de zaag INschakelt, zet u de wijs- en middelvinger op de gegoten veiligheidschakelaar en de andere twee vingers op het trekkervlak (Zie Afbeelding G). Trek de vingergrepaar "achteren" tot hij "vastklikt" en druk daarna op het trekkervlak om de zaag "IN" te schakelen. Om de zaak te stoppen, LAST u het trekkervlak los. De veiligheidsschakelaar zal dan vanzelf in de positie "UIT" terugkeren.

5. GEBRUIK VAN HET LASERlicht en het LED-WERKLICH (Zie Afbeelding H, I)

WAARSCHUWING: Richt de straal nooit op een persoon of een

voorwerp, anders dan het werkstuk. Zet de laserstraat pas aan als de zaag op het werkstuk gericht is.

Uw cirkelzaag heeft een ingebouwd laserlicht.

Omde lichtschakelaar te activeren, moet de zaag op hetlichtnet aangesloten zich.

a. Zet de laserstraat Niet aan voordat de zaag op het werkstuk ligt.
b. Markeer de zaaglijn op het werkstuk.
c. Stel de snijhoek en de snijdiepte waar wens in.
d. Sluit de zaag aan duw de laserschakelaar\ aar voren om de laser in te schakelen.
e. Doe de laser.altijdweeruitalsuklaar bent metwerken.
f. De cirkelzaag heeft een ingebouwd werklicht om bij het werk better te kennen zien. Om het led-licht aan te dien, moet de zaag op het Lichtnet aangesloten zich. Zet de schakelaar van OFF maar LED.

6. EEN ZAAGSNEDE STARTEN (Zie Afbeelding J,K,L1,L2)

a) Maak het werkstuk gereed, klem het vast en markeer de zaaglijk.
b) Zet het handvat op de zaag in de gewenste hoek voor uw toepassing.
c) Steld e zaagdiepte in (met de bijbehorende zaaglengte).
d) Zet de voorzijde van de voet van de zaag op de voorzijde (rand) van het werkstuk die stevig ondersteund is. Richt het midden van de "V"-nok aan de voorzijde van de voet gegelijk met de zaaglijk (Zie Afbeelding J).
e) Maak de hendel van de kap los met uw vinger op de beugel aan dechterzijde van de voet (Zie Afbeelding Ka, Kb) verwijl u het handvat en het zaagblad LAST zakken tot de gewenste diepte.

Pas op dat het zaagblad nog Niet in aanraking komt met het werkstuk.

f) Knijp met beiden handen op het handvat de gegoten veiligheidsknop van het handvat "aar achteren" terwijl u knijpt in het trekkervlak om de zaag "aan" tezetten.
g) Laat het zaagblad op volle snelheid komen

voordat u het in contact brengt met het werkstuk.

h) Druk de zaag maar beneden, zodat de voorzijde van de voetplaat vlak op het werkstuk is terwijl u het zaagblad langzaam in het werkstuk drukt (Zie Afbeelding Kc).
i) Leid het zaagblad voorzichtig door de zaaglijk. Zet het zaagblad Niet in de snede vast, duw het zaagblad waar voren met een snelheid waarmee het zaagblad gemakkelijk werkt. Is de snede voltooid, maar dan de veiligheidstrekker los en LAST het mes volledig tot stilstandkommen. Verwijder zaag en zaagblad Niet verwijl het zaagblad nog beweegt. Dit kan uw snede beschadigen, terugslag of verlies van controle verroorzaken, met ernstig letsel als gevolg.
j) Zijn het zaagblad en de zaag vrij van het werkstuk (Zie Afbeelding Kf), dan vallen de onderste kap en de voetplaat vanzelf omlaag. De vrijmaakknop van de bovenste kap zal dan automatisch vastklikken, waardoor de kap boven de voet geblokkeerd is (Zie Afbeelding Kg).

WAARSCHUWING: Gebruik de zaag NOOIT met de handen in de positie

zoals in afbeelding L2.

7. KRUISELINGS EN RECHT ZAGEN (Zie Afbeeling M1, M2)

a) Gebruik de zaag altijd met de handen in de juiste positie (Zie Afbeelding M1, M2).

WAARSCHUWING: Houd.altijd de controle over de zaag, zodate uger en gemakkelijker werkt. Als u de role verliest kan dat in een ongeval teren, möglichk met ernstig letsel.

b) Zaagt u kruiselings ofrecht, zorg er dan voor dat de zaaglijk overeenkomt met het midden van de "V"-inkeping aan de voorzijde van de voet van de zaag (Zie Afbeelding J).
c) Aangezien de dikte van zaagbladen kan variieren, maakt u steeds een proefsneede in afvalmaterialiaal, om vast te stellen of u moet afwijken van de geleidelijn, en hoe, om, onafhankelijk van de dikte van het zaagblad, nauwkeurig te zagen.

Scheuren (Zie Afbeelding M2)

Gebruik alkijd een geleider als u een lange of brede snede maakt met de zaag. U kunteen rechte geleiderail gebruiken (apart leverbaar) of de parallelgeleider die met de zaag is meegeleverd.

8. ZAGEN MET EEN RECHTE GELEIDERAIL (Zie Afbeeling M1).

U kunt een efficiente geleider maken dooreen rechte geleiderail aan het werkstuk te klemmen.

a) Markeer de positie van de zijrand van de voet van de zaag (zaagplatform) en klem de rechte geleider (apart leverbaar) op de markings, parallel aan de zaaglijk.
b) Houdijdens het zagen de rand van de voetplaat strak teken de rechte geleider en valk op het werkstuk.
c) Laat het zaagblad eerst volledig op slelheid komen en LAST daarna de zaag voorzichtig in het werkstuk zakken. Laat het zaagblad Niet in de snede vastklemmen. Duw de zaag maar voren met een slelheid waar bij het zaagblad soepel loopt.

9. DE PARALLELGELEIDER MONTEREN EN GEBRUIKEN (Zie Afbeeling N1,N2,N3)

Uw zaag is geleverd met een parallelgeleider die op de rand 18 cm lang is. U kut daarmee nauwkeurig parallelle smeden maken als u een werkstuk bijwerkt. Hij worden aan de voetplaat van de zaag gemonteerd. De arm van de geleider is gemarkeerd, aan weerszijden, van 0 tot 7 inch in stappen van 14 inch en van 1 tot 18 centimeter in stappen van 10 mm, zodat u de geleider gemakkelijk kurz instellen. De parallelgeleider kan worden gezruikt met derand maar beneden langs de kant van een werkstuk om dwars of in de lengte te zagen (Zie Afbeelding N2), of的那一 boven om te geleiden langs een wand voor inwendige smeden (Zie Afbeelding N3).

a) Positioneer de parallelgeleider zodate de arm kan schuiven door de montagegleuven aan de voorzijde van de voet van de zaag (Zie Afbeelding N1) en maak de stelschroef los.
b) Stel de parallelgeleider in op de gewenste lenghte.
c) Zet de stelschroef van de parallgelgeider vast(20).

d) Klem het werkstuk stevig vast en ondersteun het voordat u met zagen begint.
e) Leg de parallelgeleider stevig gegen der rand van het werkstuk (Zie Afbeelding N2) of gegen een wand (Zie Afbeelding N3). Hierdoor krijgt u een zuivere zaagsnede zonder dat het zaagblad beklemd raakt.
f) Zorg ervoor dat de rand van het werkstuk, of de wand,recht is zodate urecht kunt snijden (Zie Afbeelding N2,N3).
g) Laat het zaagblad algijd eerst op volle spelid komen, breng daarna het zaagblad voorzichtig in het werkstuk. Klem het zaagblad Niet in de snede vast. Duw de zaag met een zodanige spelid dat het zaagblad soepel blijdt draaien.

10. EEN HOLTE ZAGEN (Zie Afbeelding Oa, Ob, Oc) Zagen in een massieve ondergrond

Een van de grote voordelen van deze zaag is dat hij ook openingsken kan zagen in het midden van een werkstuk, en zichs in een massieve ondergrond zoals een vloer, muur, paneel en in hardhouten of laminaaatvloer op een ondvloer.

a) Markeer de lijn waarlangs gezaagd要去 worden.
b) Stel de diepte in op de dikte van het te zagen materiaal, (ondervloer, wand, laminaaatvloer enz.)
c) Positoneer de voetplaat op het gemarkeerde werkstuk, met gebruik van de geleider voor de zaaglengte (zodat het beginnPont overeenkomt met de markings van de diepte-instelling (Zie Afbeelding.D).
d) Activeer de veiligheidsknop van de trekker en de wipschakelaars en zet de zaag "aan".
e) Laat het zaagblad op volledige snelheid komen.
f) Laat de blokkeerknop van de kap los terwijl u met de vinger de beugel aan dechterzijde van de voetplaat omhoog houdt (Zie Afbeelding Oa).
g) A. Laat het zaagblad langzaam op het werkstuk zakken.
B. Leid de zaag voorzichtig door de zaaglijk totdat de marketing voor de lenghte van de snede op de voetplaat van de zaag

overeenkomt met de markings op het werkstuk. (Laat het zaagblad Niet in de snede vastklemmen, duw het zaagblad zo snel vooruit dat het blad soepel blijdtraaien).

C. Is de snede gereed,That dan de trekker en de wipschakelaar los enaat het zaagblad volledig tot stilstand komen. Verwijder de zaag en het zaagblad Niet uith het werkstuk als het zaagblad nog draait. Daarmee zou u de snede beschaden, terugslagveroorzaken enu zou de controle konnen verliezen met ernstig letsel tot gevolg.
h) Zijn het zaagblad en de zaag vrij en uit het werkstuk verwijderd, dan+kunnen de onderste kap en de voetplaat omlaagvallen, waar bij de bovenste kap geblokkeerd wordt, zodat het zaagblad boven de voetplaat blijft.

11. ZAAGSEL VERWIJDEREN (Zie Afbeelding Q)

De zaag is geleverd met een verloopstuk voor een slang van die gekoppeld kan worden aan de afzuiqopening op de zaag (Zie Afbeelding
Q). De slang kan gekoppeld worden aan een natte of droge stofzuiger (alles apart leverbaar). Hiermee verwijdert u stof, zaagsel en losse stukjes uit het zaaggebied.

12. VOETBESCHERMERS (Zie Afbeelding R)

De zaag worden geleverd met een krasvrijne afdekplaat voor de voetplaat. Monteer hem op de voetplaat als u een werkstuk bewerkt met een tere oppervlakte (afwerking) zoals vinyl, plastic, fiberglas, laminaaatvoer en tegels die gemakkelijk zouden gekrast+kennen worden met de stalen voetplaat.

Wordt de machine te heet,That hem dan 2 a 3
minuten onbelast draaien om de motor af te
koelen. Gebruik de zaag Niet langere tijd bij
een zeer lage snelheid.

Beschem de zaagbladen gegen schokken en stoten. Te sterke voorwaartse aandrukkracht

beperkt de capaciteit van het gereedschap aanzienlijk enbekort de levensduur van het zaagblad. Zaagcapaciteit en zaagkwaliteit zich in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik waarom alleen scherpe, voor het te bewerken materiaal geschikte zaagbladen.

ONDERHOUD

Trek de voedingskabel uit de aansluiting\ voordat u eventuele aanpassingen,\ reparaties of onderhoud UITvoert. Dit

elektrische gereedschap hoeft nicht extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u Niet met het normale huisafval weglooien. Breng deze producten,

indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente waar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX Multifunctionele minizaag

WX424.3 (4-Aanduiding van machinerie, kenmerkend van Zaag)

Functie Snijden van verschillende materialen met een draaiende getande zaagblad

Overeenkomt met de volgende richtlijnen,

Richtlijn machines 2006/42/EG

Richtlijn elektronische compatibiliteit

2004/108/EG

Directiva respeitantareRoHS2011/65/EU

Standaards in overeenstemming met,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-5

EN 60745-1

EN 847-1

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)

POSITEC Kwaliteitsmanager

1. BLØDT GUMMI GREB

2. MOTOR HUS

3. START-STOP-KONTAKT

4. SKALA TIL SAVEDYBDE

5. HändTAG TIL FRIGÖRELSE AF AFSKÆRMNING

6. FINGERLØFTSBØJLE

7. STØVSLANGE (Se Fig. 0)

8. NEDERSTE AFSKÆRMNING

9. AFSKÆRMNING AF ØVRE BLAD

10. INDIKATOR TIL MÄLING AF UDSKÆRING

11. PAKNING TIL BLADSPændER

12. SPINDELSKRUE

13. MONTERINGSINDSTIK TIL PARALLELT STYR

14. HändTAG TIL DYBDEINDSTALLING

15. LASERSTYR OG LED ARBEJDSLYS

16. KNAP TIL INDSTALLING AF HändTAG

17. KONTAKT TIL AT TændEN/SLUKKE LASER OG LED

18. Sål

19. IKKE-RIDSENDE SÅLE (Se Fig. R)

20. LASESKRUE TIL PARALLELSTYR (Se Fig. N1)
