KULLANIM KILAVUZU WX461 WORX

Tasvir edilen veya açıkulanaksesuarlying hepisi standard paketlemelerde dahildehydigildir.

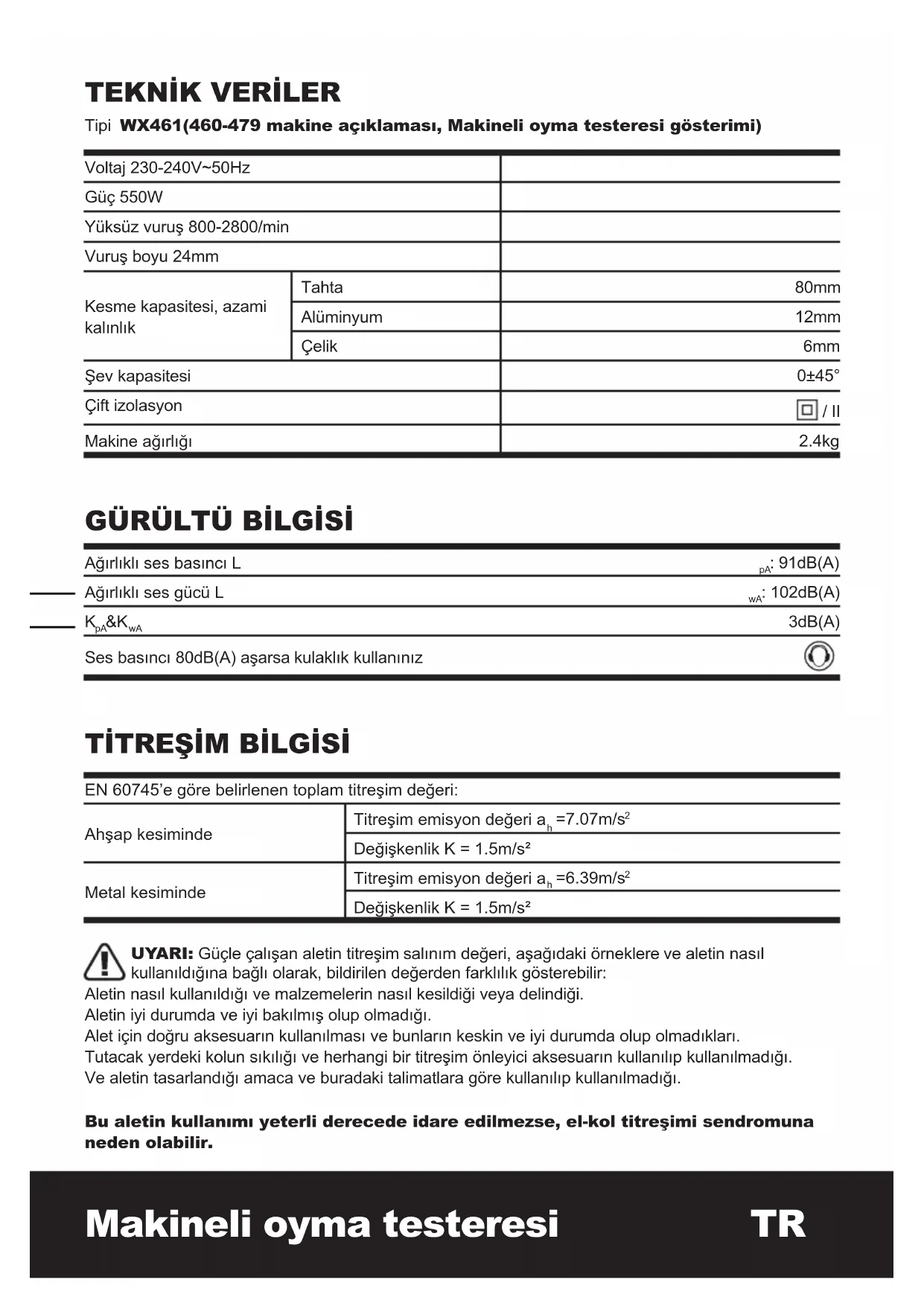

TEKNIK VERILER

Tipi WX461(460-479 makine açiklaması, Makineli oyma testeresi gosterimi)

Voltaj 230-240V~50Hz
Güç 550W
Yüksüz vuruş 800-2800/min
Vuruş boyu 24mm
Kesme kapasitesi, azami kalınlik	Tahta	80mm
	Alüminyum	12mm
	Çelik	6mm
Şev kapasitesi		0±45°
Çift izolasyon		☐/II
Makine ağırkıngı		2.4kg

GÜRÜLTÜ BILGISİ

Ağırkılcı ses basınçı L	pA: 91dB(A)
Ağırkılcı ses gü;cü L	wA: 102dB(A)
KpA&KwA	3dB(A)
Ses basınçı 80dB(A) aşarsa kulakkı kullanın;z

TITREŞIM BILGISİ

EN 60745'e güle belirlenen toplam titreşimdehyeri:
Ahçap kesiminde	Titreşim emisyondehyeri a_h=7.07m/s²
	Değigkeitlenlik K = 1.5m/s²
Metal kesiminde	Titreşim emisyondehyeri a_h=6.39m/s²
	Değigkeitlenlik K = 1.5m/s²

UYARI: Gücle calisan aletin titresim salinim degeri, asagidaki orneklere ve aletin{nasil kullanildına bagl olarak, bildirilen degerden farklik gosterebilir:

Aletin面目 kullanildigi ve malzemelerin面目 kesildigi veya delindigi.

Aletin iyi durumda ve iyi bakilmis olup olmadigi.

Alet icinogrulu ksesuarin kullanilmasi ve bunlarin keskin ve iy durumda olup olmadiklari.

Tutacak yerdeki kolun sikiigi ve herhangi bir titresim onleyici aksesuarin kullanilip kullanilmadigi.

Ve aletin tasarlandigi amaca ve buradaki talimatlara gore kullanilip kullanilmadiigi.

Bu aletin kullanimi yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir.

UYARI: Kesin olmak gerekirse, kullanim durumu sirasindaki maruz kalma seviyesinin tahmini yapilirken aletin kapali oldugu, boş olarak calisip herhangi bir is yapmaması gibi calisma dongusünün:tüm parçaları hesaba katilmalidir. Toplam calisma suresi boyunca, bu maruz kalma seviyesini onemli olçüde azaltabilir.

Titresime maruz kalma riskinizi indirmeye yardimci olmak.

HER ZAMAN keskin keskiler, matkap ve bicakalr kullanin.

Bu alete talimatlara uygun olarak bakim yapin ve iyi yağlayin (uygun olarak yerlere).

Alet duzenli olarak kullanilacaksa, titresimi onleyici aksesuarlara yatirim yapin.

Aletleri 10^ ve alti isilarda kullanmaktan seksin.

Herhangi bir titresimi aletin kullanimini bir kac gune daigtmak icin is programinizi planlayin.

AKSESUARLAR

Altigen anahtar 1

Toz borusu 1

Paralel kilavuz 1

Butun Aksesuarlarinizi bu cihazi aldiginiz magazadan almanizi tavsiye ederiz. Taninmis markali iyi kalite aksesuar kullaniniz. Sececeginiz olcu yapmaya girişiiginiz isle baglantildir. Daha fazla bilgi icin aksesuar paketini tetkik ediniz.

KIL TESTERENIZ icin ilAVE GUVENLIK KURALLARI

1. Toz maskesi takiniz.
2. Bir islem yaparken tutuğunuz yer izole edilmigi olmalidir, kesici aletlerin gizli cereyan bulunan bir kablo ile temasi aletin metal aksamina cereyan gezmesine neden olur ve operatürü elektrik carpar.
3. Biçak sikişmasini ve geri tepmesini en aza indirgemek icin yüzuk panelleri destekler. Prozent paneller kendi argılıkları altinda bukülme erfolimi gosterir. Panelin alta her iki tarafan da kesmehattın ve panel kanlarinin)yakinindan destek yerleştililmelidir.
4. Her zaman yuz veya toz maskesi takin. Bu kurala uymak ciddi yaralanma riskini azalacaktir.
5. Uzun sureli calismalarda her zaman isitme koruyucu donanim kullanin. Bu kurala uymak ciddi yaralanma riskini azalacaktir.
6. Ellerinizi kesim alanindan ve buçaktan uzak tutun. Is parcasinin alta gitmeyin, cunkü buçagin elinize yakınligi görulemez.
7. Kör veya hasarlı biçakları kullanmayın. Keskinleşirilmeyen veya yanlı ayarlanan biçaklar kesme yerini daraltir ve asiri surtünme, biçak körlesmesi ve geri tepmeye sebep olur.
8. Ayar, servis veya bakimdan once mutlaka aleti priszen cekiniz.
9. Sarili olan.butun kabloyu aşiri isinmaması icin açıniz.
10. Uzatma kablosu gerektiginde amper degerinin sizin aletinizle ayni olmasina ve uzatmanin iyi durumda ve guvenli olmasina dikkat ediniz.
11. Şehir cereyani ile aletinizin voltajın ayni olmasın dikkat ediniz.
12. Aletin iciinde olmasi muhtemel bir izolasyon arizasina karsi aletiniz cift izolasyonludur.
    13.Bilinmeyen kablo ve boru bulunmasina karıduvarlari ve tavanlari kontrol ediniz.
13. Uzun sureli calismadan sonra dis metal aksam ve aksesuarlar isinabilir.
14. Biçagı Çikaracınüz zaman biçak tamamendurmust olmalidir.
15. Kesilmekte olan parçanın altindaki taban plakasi titresim, böçak sıçraması ve kırilmalarafa

karstagliamvehareketsiztutulmalidir.

1. Kesmeye seksamadan once kesimhattinizda civi vida vs olmamasina dikkat ediniz.
2. Harekete mahal vermemek icin mumkun oldugu yerde mengene ile parcayi sikistiriniz.
3. Kesim yapmakta olan biçaga asla yandan baski uygulayarak durdurmayi denemeyiniz.
4. Kil testereniz elde kullanilan bir alettir, mengene ile tutturmayiniz.

! UYARI: Elektrikli zimpara, testere, matkap ve diger insaat islerinde ortaya cikan tozlarin bir kismi kanser,DOGumsal kusur veya diger ureme zararlarina neden oldugu bilinen kimyasal maddeleri icermektedir. Bu kimyasal maddelerin bazirnekleri:

Kursun esasli boyalardan kursun.
- Tugla, cimento ve diger duvar malzemelerinden gelen kristalimsi silis.
- Kimyasal olarak islem gormuskanalizasyondan arsenik ve krom.

Temas riski bu turi islerin yapilmasikligina gore degisiklik gosterir. Bu kimiyasal maddelere temas etme olasiliqini azaltmak icin:

• Iyi havalandirilmis alanlarda calisin.
• Özel olarak mikroskobik parçacıkları toplamakiçın basaran,toz maskeleriinde oldugu gibi onaylanmigi Güvenlik donanımları kullanarak calisin.

SEMBOLLER

Kullanici, yaralanma riskini azaltmak icin talimat kilavuzunu okumalidir

Uyari

Cift izolasyon

Koruyucu gozluk takiniz

Kulaklik takiniz

Toz maskesi takiniz

Kullanilamayacak duruma gelen elektrikli alelter diger ev copleri ile birlikte atilmamaldir. Mumkun oldugu olcude yeniden donusum imkanlarindan yararlaniZ. Yeniden donusum imkanlari hakinda yerel makamlardan vya perakendecinizden bilgi aliniz.

SARJ ETME PROSEDÜR

NOT: Bu cihazi kullanmadan önce lüften bu kullanim kilavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLANIM

Bu alet; saglam ve sabit bir zeminde ahsap, plastik, metal, seramik levha ve lastik malzemekeisme ve icten kosme isleri icin gelistirilmisir. Bu alet ayni zamanda duz kosme isleri ve 45^ ye kadar gonyeli kosme islerine de uygundur. Testere biçagı tavsiyelerine uyun.

1. ACMA/KAPAMA ANAHTARI (Bkz A)

Alet motor yuvasinin yaninda bulunan anahtar
dugmesiyle aciir. Anahtar surekli calisma
rahatigi icin aik konuma kilitlenir.
Aleti CALIMTIRMAK icin acma/kapama malterini one doitr uitn.
Aleti KAPATMAK icin acma/kapama malterini
arkaya itin.

2. DEGIISKEN HIZ KONTROLU (Bkz B)

Basparmak ile cevrilen tekerlek yarimi ile keseceeginiz malzeme, malzemenin kalinligi ve kullanilan bicagin ozelliklerine bagl olarak, hizi artiriniz veya azaltiniz (yuksuz islemlerde demumkundur).Hiz sekiminde Genel Kilavuz 1 citabloya bakiniz. Cok hizda uzun sure kullanmaktan kaçıniniz, kit esterenin motoruna zarar verebilir.

Tablo 1
Malzeme Hiz ayari
Tahta	5-6
Metal	3-4
Alüminyum	3-5
PVC	3-4
Seramik	3-5

Kil testerenizi kullanirken daima cok saglam sekilde kavrayiniz. Calisirken eliniz kolda olmalidir.

4. BIÇAK TAKMAK (Bkz C, D)

Sadece sekil C de gosterilen bçak tipini

kullaniniz. Biçak tutucusunu açmak icin halkayi saat yönünün aktine dondürünüz (Kil testere bas aşaği) ve bu pozisyonda tutunuz (Bkz D). Bundan sonra biçagbiçak yarığina tamamen dokunuz, disler disariogrulu olacaktir. Halkayi birakiniz, kendiligiinden donerek biçagüust taraftan sikistiracaktir. Biçagı tekrar iterek biçak yuvasina tam oturup oturmadigünikontrol ediniz. Biçagın kenari biçak kilavuzu yarıgünin icinde olmalidir. (Bkz 7) Biçagı cikarmak icin biçagı tutunuz biçak tutucusunu saat yönünün aktine ceviriniz sonra biçagiyukari cekiniz. (biçak yay ile disari ittirilebilir).

UYARI: Biçak disleri çok keskindir.

Kesimde en iyineticeyi almak icin

kullandiginiz biçak malzemeye ve kesim kalitesine uygun olmalidir.

5. PARALEL KILAVUZ SABIT PARÇALARI

Paralel kilavuz kolunu sabit parçalararasindan kaydiriniz ve istenen kesim mesafesine getiriniz, sonra her iki vidayi da sikaraktan istenen konuma sabitleyiniz.

6. BIÇAK KILAVUZU (Bkz E)

Bicak yerine yerleşmeli ve yuvasinin icinde rahatlikla hareket etmelidir aksi durumda sarkac fonksiyonu calismayacaktir ve bicak kesme esnasinda desteklenmeyecektir.

7. SARKAC HAREKETI KONTROLU (Bkz F)

Sarkac hareketi daha etkili bir kesim icin bicagün on kesme açisini degistirir. Bu yuk olmadan calisma esnasinda da ayar edilebilir. Daha fazla ayrintil bilgi almak icin 2 sayil tabloyu inceleyiniz. Sarkac hareketi vasitas ile kesim yapmakta iseniz asiri bicak gucu kullanmayiniz. Bicak sadece yukari istikametteki hareketinde kesme yapar.

Tablo 2

0ocrine malzemeler.ocrine kesme,isçiliği.Sert Malzemeler(örnekçelikve sunt)

I Kalın malzemeler(örnek tahta ve plastik)

II Hizl kesimler(Örnek.Yumuşak tahta).Ağacin damarlari)yönnde yapilankesimler.

8. TABAN PLAKASI

Taban plakasinin açisini degişirerek pah kesimi yapma imkâni.Doğar. Sarsintiyi,但仍ak ziplamasini veya但仍ak kırilmasini onlemek icin Taban plakasi her zaman kesilen malzemenin karşisinda seksilde durmalidir.

9. TABAN PLAKASI AÇİSI AYARI (Bkz G)

Altigeneriba n ahahtar kullanarak taban plakasinitutan civatalari gevsetiniz. Onceden ayarli acilaricin, aci levhasindaki istenen aciyi gosteren (0,15,30,45) oku ayarlayin (Bkz G). diger mitrea ciali icin istediginiz aciya dondurunuz. (Bir aciolcer kullaniniz).Yukaridaki yontemlerdenbirisini kullanarak, taban plakasinbu konumdatutup civatalari saqlamca sikiniz ve tabanplakasinbu acida sabitleyiniz. Son olarak aciyi ve taban plakasinin saqlam sekilde tuturulmousoldugunu kontrol ediniz. Taban plakasininüzerinde bulunan aci isaretleri genelde bircokamaicinogrudur fakat hassas bir is icin aciyi bir aci olerle ayarlamaniz ve baska malzemelerlenedeneme kosimleri yapmaniz tavsiye edilir.

Adaptör (4) yuvasinin icinde saat yönünün aktsin dōner ve yuvanin icindeki konumuna bir oyuk yardimi ile kilitlenir. Yuvanin icinde adaptorć uygun bir harici toz alma cihazina baglanmalidir.

11. KORUYUCU PARMAK

Parmak刑事案件 Tutucusunun onunde yer almaktadir. Calisirken yanlisiha hareket halindeki刑事案件 edilmesini onler.

12. TOZ ÜFLEYEN HAVA DELİGI

Bu bıçak kilavuzunun hemen arkasindaki yuvanın altinda yer almaktadir. Buranın temiz olması gerekmektedir ve buradan surekli üflenen hava kesim yapilan bolgedeki tozlari uzaklastirmaktadir.

KIL TESTERENIZLE ILGILI BAZI CALISMA TAVSIYELERİ

Kil testereniz ozellikle duşuk hizda calismaktan ötürü asiri isinabilir, bu durumda sürati azami noktaya ayarlayiniz ve 2-3 dakika boşa

calistiriniz, motor soğuyacaktir. Düşuk hizda uzun sure calistirmaktan kaçıniniz.

GENEL

Daima malzemeye ve kesilecek malzemenin kalinligina baglı olarak uygun bir seksak kullaniniz. Kesilen parca saglamca tutulmali veya mengene ile tuturulmuş olmalidir, hareket etmesine imkân verilmemelidir. Daha kolay kontrol icin ise alçak hizda baslayiniz. Daha sonraogrHu za cikiniz. Malzemenin herhangi bir hareketeti kasimin kalitesini etkiler. BÇak yukari dokru harekette keser ve en üst yüzeyi centik yapar. Is tamamlandiğnda en üst yuz gırunmeyen taraf olmalidir.

LAMINANT KESIMI

Laminantlari veya ince tahtalari keserken incede disli buçak kullaniniz. Kenarlarin centikli olmasini onlemek icin her iki kenara da her iki uça atik tahta parçaları mengene ile tutturunuz ve kesim sirasinda tahtanınarasindan kesiniz.

DAIRESEL KESIM

Dar daireler veya kivrimlar keserken sarkaç hareketini kullanmayıniz.

MALZEME IÇINE DALARAK KESME (Bkz I,J)

Ortadan girerek kesme yontemi sadece tahta, gazl beton ve alci karton gibi yumuak malzemelerde uygulanabilir! Sadece kisa testere bicaklari kullanin. Taban levhasinin on kenarini iu parcasina dayayin ve aleti calitirin. Daha sonra aleti guclu bir bicimde iu parcasina bastirin ve testere bicaTINI yavaugca malzeme icine daldirin. Taban levhasi tam yuzeyi ile oturduktan sonar kesme hatti boyunca kesmeye devam edin.

METAL KESMEK

Demirli metaller icin daha ince disli buçak, demirli olmayan metaller in kaba disli buçak kullanız. Ince metal levhalar keserken levhanin her iki tarafina mengene ile açaç sikişirarak metal levhanin titresmesini azaltir ve metalin yirtilmasina engel olursunuz. Hem metal hem de tahta kesilmelidir. Ince metal veya Çelik tabaka keserken kesici buçài zorlamayıniz. Sert metallerin kesilmesi daha;cok zaman almaktadir.

Bicaga uygulanacakolan aşiriguc biçagin Ömrünuza alttiği gibimotoradararverir.Metal kesimi esnasinda olusan isinmayi azaltmak icin kesme yerini hafifçegaylayiniz.

BAKIM

Herhangi bir ayarlama, servis veya bakim yapmadan once fişi prizden Çiakin.

Sizin elektrikli aletinizin ilave yaga ve bakima ihtiyaci yoktur. Aletinizin icinde servis gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal kullanmayiniz. Kuru vetemiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Butun kontroller tozdan uzak ortamda yapilmaldir. Havalandirma yariklarinda kivilcimlar gorebilirsiniz. Bu normaldir ve aletinize zarar vermez.

Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak ilen uretici, servis yetkilisi veya benzeri nitelikli kisiler tarafindan degistirilmelidir.

CEVREYI KORUMA

Kullanilamayacak duruma gelen elektrikli aletler diger ev copleri ile birlikte atilmamaldir. Mumkun oldugu olcude

yeniden donusum imkanlarindan yararaniniz.
Yeniden donusum imkanlar hakkinda yerel
makamlardan veya perakendecinizden bilgi aliniz.

UYGUNLUK BEYANNAMESI

Biz,

POSITEC Germany GmbH

Urunumuzun asagidaki Direktiflere uygun

oldugunubeyanederiz,

Urunun tarifi WORX Makineli oymatesteresi

Tipi WX461(460-479 makine açıklaması,

Makineli oyma testeresi gosterimi)

Fonksiyonu Gesitli malzemeler testere

Asgidaki direktiflere uygundur:

Makine direktifi 2006/42/EC

Elektromanyetik uygunluk direktifi

2004/108/EC

RoHS direktifi 2011/65/EU

Uyulmakta olan standartlar

EN 60745-1

EN 60745-2-11

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Teknik dosyay olusturmaya yetkili kisi,

Adi Russell Nicholson

POSITEC Kalite sorumlusu
