BRUKSANVISNING WX461 WORX

Bly fra blybaseret maling.
- Krystallinske silika fra mursten, cement og andre murmaterialer.
- Arsenik og krom fra kemisk behandlet tømmer.

Maskinen TÄENDES ved at skubbe start-stop-kontakten frem.

Bae stovmaske

Maskinen SLUKKES ved at skubbe start-stop-kontakten tilbage.

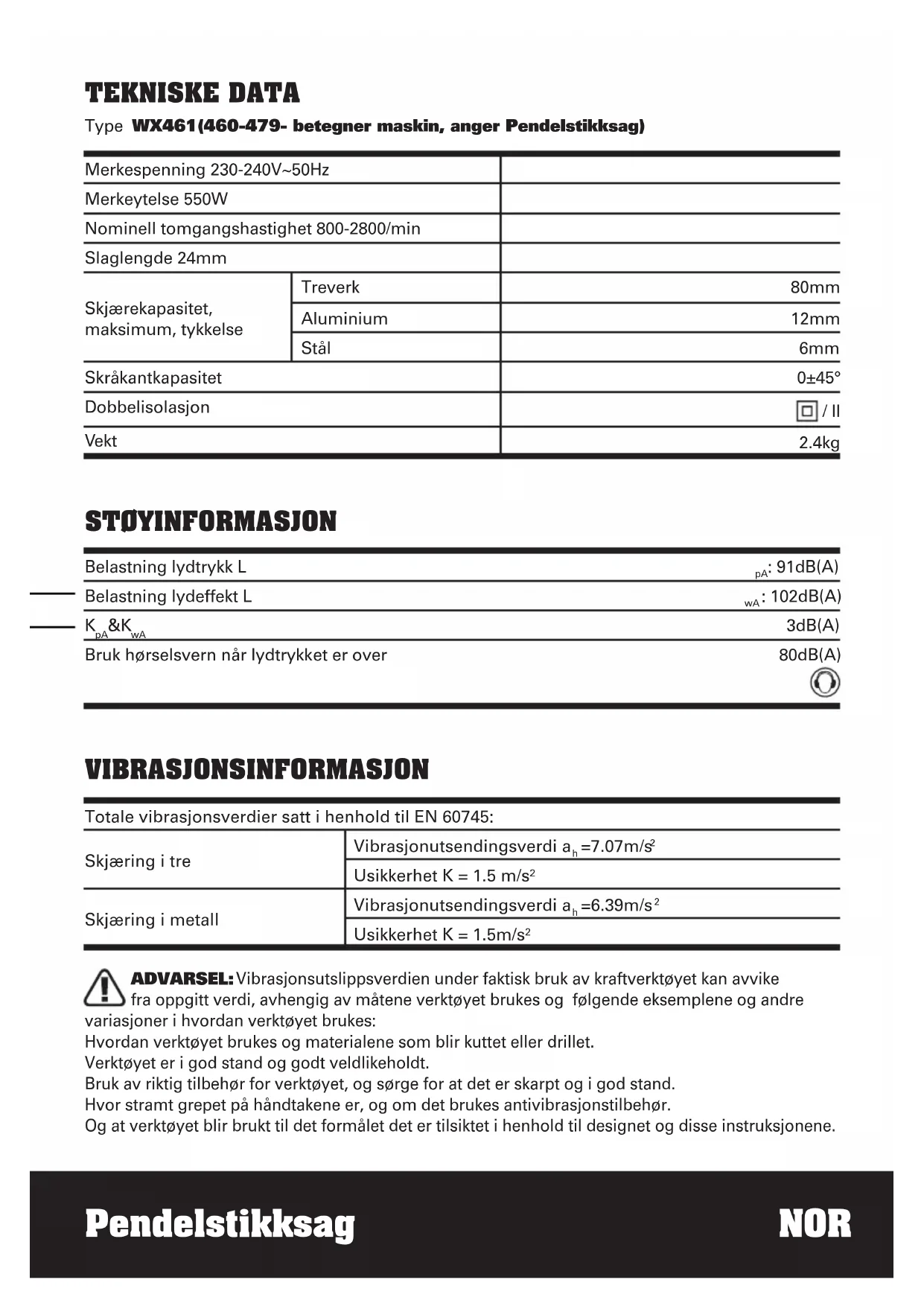

Merkespenning 230-240V~50Hz
Merkeytelse 550W
Nominell tomgangshastighet 800-2800/min
Slaglengde 24mm
Skjærakapasitet, maksimum, tykkelse	Treverk	80mm
	Aluminium	12mm
	Stål	6mm
Skråkantkapasitet		0±45°
Dobbelisolasjon		☐/II
Vekt		2.4kg

STOYINFORMASJON

Belastning lydtrykk L	pA: 91dB(A)
Belastning lydeffekt L	wA: 102dB(A)
Kda&Ka wA	3dB(A)
Bruk hørselsvern+när lydtrykke er over	80dB(A)

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 60745:
Skjæring i tre	Vibrasjonutsendingsverdi \( a_h \)=7.07m/s2
	Usikkerhet K = 1.5 m/s2
Skjæring i metall	Vibrasjonutsendingsverdi \( a_h \)=6.39m/s2
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslipsverdien under faktisk bruk av kraftverktøyet kan avvike

fra oppgitt verdi, avhengig av matene verktoyet brukes og ffolgende eksemplene og andre

variasjoner i hvordan verktoyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pahandtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonssyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

For à hjelpe til à minimere risikoen for vibrasjonsekponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold tilppe instruksjonene og sorg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.

Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.

TILBEHOR

Nøkkel 1

Stovtube 1

1

Blad for vedskjæring: 100mm x 10TPI, HCS 1

Vi anbefaler at du kjoper alle dine rekvisitter fra butikken der du handlet verktyet. Bruk kvalitetsrekvisita merket med et velkjent bransjenavn. Viser til rekvisitatapakningen for videre detaljer. Butikkpersonalet kan ogsa gi hjelp og rãd.

EKSTRA SIKKERHETSPUNKTER FOR DIN STIKKSAG

1. Bruk stovmaske.
2. Hold verktøyet med en isolerende gripeoverflate nár du utfører en operasjon der skjæreverktøyet kankommen i kontakt med skulte ledninger eller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldeler til verktøyet og operatoren for støt.
3. Hold aldri arbeidsstykket som skal kuttes i händen aller over foten. Sikre arbeidsstykket til et stabilt arbeidsbord. Det er viktig Å stotte arbeidet skikkelig for a minimalisere kroppskontakt, bladkniping ell er a miste kontrollen.
4. Bruk alltid beskyttelsesbriller erler oyevern nár du bruker slipemaskinen. Vanlige briller har bare stotsikre linser; de er IKKE sikkerhetsbriller. Ved a folge disse reglene reduseres risikoen for alvorlig personskade.
5. Bruk alltid hørsvsvern under langvarige arbeidsperioder. Ved a ffolge disse reglene reduseres risikoen for alvorlig personskade.
6. Hold hendene unna kutteområdet og bladet. Ikke strekk deg under arbeidsstykket, fordi du ikke kan se hvør nært bladet er tilænden din..
7. Ikke bruk uskarpe eller skadede blad. Uskarpe eller uriktige bladsett, frembringer smale sagsnitt og forarsaker overdreven friksjon, bladkniping og tilbakeslag.
8. Fjern stoppslet fra kontakten for du foretar noen justeringer, vedlikehold ellre reparasjoner.
9. Trekk kabeltrommelen helt ut for a unnga eventuell overoppheting.
10. När du bruker en skjøteledning, ma du sikre at den har den riktige ampere, tilpasset det elektriske verktøyet og at den er i sikker elektrisk forfatning.
11. Forsikre deg om at spenningen på hovednettet er den samme som spenningen på verktøyets merkepla
12. Verktøyet ditt er dobbeltisolert som en tilleggsbeskyttelse mot mulige elektriske

isolasjonsfeil innate i verktoyet.

1. Sjekk alltid vegger og tak for a unngå skjulte strömkabler og rør.
2. Etter lange arbeitsperioder, kan utvendige metalldeler og tilbehør blivarmt.
3. Trekk bare bladet ut fra kuttet nár bladet har stoppet bevegelsene.
4. Bunnplaten ma alltid holds godt fast mot materialet som kuttes for a redusere vibrasjon i sagen, hopping av bladet og bladbrekkasje.
5. För du kutter, sjegg at kuttelinjen er fri for spiker, skruer og lignende.
6. Hvis mulig, sikre at arbeidsstykket er godt fastklemt for a hindre bevegelser.
7. Stopp aldri sagbladet ved Å bruke kraft pÅ siden av bladet.
8. Stikksagen er et handholdt verktøy. Ikke sett stikksagen fast.

ADVARSEL: Noen støvpartikler som blir laget under polering, saging, sliping og andre arbeidsoppgaver inneholder kjemikalier som er kjent for Å gi kreft, födselsskader eller andre forplantningsskader. Noen eksempler påppe kjemikaliene er:

Bly fra blyholdig maling.
- Krystallin silikat fra murstein, sement og andre mur -produkter.
- Arsen og krom fra kjemisk behandlet tømmer.

Din risiko for disse eksponerte variantene, avhenger av hvor ofte du gjør donne type arbeid.

For à redusere eksponderingen fra dissekjemikaliene:

Arbeid i et godt ventiliert omrade.
Arbeid med godkjent sikkerhetsutstyr, som stovmaskene som er spesielt laget for a filtrere mikroskopiske partikler.

SYMBOLER FREMGANGSMÄTE F

FOR

LADNING

For a redusere risikoen for personskade, mA brukeren lese instruksjonsveiledningen

MERK: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

Advarsel

FORMÁLSMESSAGE BRUK

Maskinen er beregnet til ä utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplat er gummi pa feste underlag. Den er egnet til rette og kurve-snitt med en gjæringsvinkel pa opp til 45^ . Ta hensyn til sagbladanbefalingene.

Dobbelisolasjon

1. PÅ/AV BRYTER (Se A)

Verktoyet slas pa med bryterknappen pa sider av verktoyhuset. Bryteren lases i posisjon, som er nyttig for kontinuerlig drift. Til IGANGSETTING av maskinen skyves pa-/ av-bryteren fremover. SLA AV maskinen ved a trykke pa-/av-bryteren bakover.

Bruk vernebriller

Bruk hørselsvern

Bruk støvmaske

Avfall etter elektriskeprodukterma化进程leggesammen medhusholdningsavfall.Vennligresirkuler avfallet der dettefinnes. Undersk hos de lokalemyndighetene erlen en detailjist forresirkuleringsrad.

2. VARIABEL HASTIGHETSKONTROLL (Se B)

Juster tommelhjulet for a oke eller redusere
hastigheten i henhold til materialet,
materialtykkelse og bladspesifikasjonene som
benyttes (ogs mulig pa tomgangshastighet).
Se diagram 1 for generell veiledning pa
hastighetsvalg.
Unnga langvarig bruk ved veldig lave
hastigheter da det kan skade stikksagens
motor.

Diagram 1
Material Hastig	hetsinnstilling
Treverk 5-6
Metall 3-4
Aluminium 3-5
PVC 3-4
Keramikk 3-5

3. HÄNDTAKOMRÄDE

Forsikre deg alltid om Å ha et godt händgrep nár du bruker stikksagen. Du ma holde i handtaket mens du arbeider.

4. BLADSKIFTE (Se C,D)

Du kan bare benyttte bladtypene som er vist i fig. C. For a apne bladholderen roter ringen mot klokken (Stikksagen opp ned) og hold den i stilling (Se D). Sett bladet inn i bladholderfalsen med bladtennene fremover og lnsne ringen, som vil dreie seg, og klem den over toppen av bladet. Puff bladet inn i bladholderen igjen for a sikre at den er i LAST posisjon. Forsikre deg om at kanten pa bladet befinner seg i fugen pa bladlederen. For a fjerne bladet, hold bladet og roter bladholderringen mot klokken og deretter Ioft ut bladet (bladet kan bli kastet ut).

ADVARSEL: Bladtennene er veldig skarpe. For best mulig risultat ma du

forsikre deg om at du bruker et blad som er tilpasset materialet og skjarekvaliteten du behover.

5. PARALLELLSTAG TILBEHØR

La parallellstaglederen gli gjennom begge innredningene for a oppna anbefalt skjareavstand og fest begge skruene for a lase den i posisjon.

6. BLADFØRING (Se E)

Forsikre deg om at bladet er låst og går glatt i fugen ellers vil pendelfunksjonden ikke arbeide riktig og bladet vil ikke bli støttet under skjæring.

7. PENDELDRIFTKONTROLL (Se F)

Pendeldriften varierer den fremre skjærevinkelen til bladet for øke skjæreeffektiviteten. Dette kan øgså justeres under tomgang. Henviser til diagram 2 for videre detaljer. Ikke bruk overdreven kraft när du skjær er med pendeldrift. Bladet skjær bare på oppadgaende slag.

Diagram 2

0 Tynne materialer. Rene kutt. Harde materialer, (f.eks. stål & kartong)

I Tykke materialer (f.eks. Treverk & plastikk)

II Raske skjær (f.eks. bløtt tre). Skjæring i retning med trestrukturen.

8. BUNNPLATE

Justering av vinkelen til bunnplaten (10) muliggjør skråskjær. Bunnplaten ma alltid bli holdt fast mot materialet som blir kuttet for a redusere vibrasjon i sagen, at bladet hopper eller brekkasje av bladet.

9. JUSTERING AV BUNNPLATEN (Se G)

Bruk en unbrakonokkel. Løsne skruene som sikrer bunnplaten. For forhandssatte vinklet, juster presspan-pilen imot ønsket vinkel (0,15,30,45) på vinkelplaten (Se G). For andre gjæringsvinkler, roter til den bestemte vinkelen (bruken vinkelmåleskala). Følg en av de forrige prosedyrene, hold bunnplaten fast i den bestemte posisjonen og sett til skruene for a feste platen i den aktuelle vinkelen. Til slutt, sjekk vinkelen og sikre at bunnplaten er skikkelig festet. Vinkelmerkene på bunnplaten er nøyaktige nok for de mest generelle formål, men det er anbefalt Å stille inn vinklene med en vinkelmaler for nøyaktig arbeide, og deretter gjore en test på et annet material.

10. STØVADAPTER (Se H)

Adaptereren (4) roteres mot klokken innate i kabinettet og lases i posisjon ved en fuge innate i kabinettet. Adapteren ma deretter kobles til en egnet utvendig stovsugningsmaskin.

11. BESKYTTELSESFINGER

Fingeren er lokalisert i fronten av bladholderen. Under arbeid vil den hjelpe til a forhindre tilfeldig kontakt med det bevegende bladet.

12. STØVBλSERHULL

Dette er en liters spalte som er lokalisert under kabinettet like bak bladlederen. Sorg for at det er rent, slick at luftstrommen kontinuerlig blaser stvet vekk fra skjareomradyet.

ARBEIDSTIPS FOR STIKKSAGEN DIN

Hvis det elektriske verktøyet blir for varmt, spesielt nár det blir brukt i lave hastigheter, sett farten til maksimum og la det kjore ubelastet i 2-3 minutter for avkjole motoren. Unngå langvarig bruk ved lav fart.

GENERELT

Bruk alltid et blad som er tilpasset materialet og materialtykkelsen som skal skjærés. Sørg alltid for at arbeidsstykket er solid festet aller fastklemt for Åhindre bevegelse. For Å ha lettere kontroll, bruker du lav hastighet i starten og øker deretter farten til riktig fart. All bevegelse i materialet kan pärke kvaliteten til skjærét. Bladet kutter i oppadgaende slag og kan flise Øverst. Sørg for at den Øverste overflaten er en ikke-synlig overflate nár arbeidet ditt er fertig.

A SKJARE LAMINATER

Bruk et fintannet blad nár du kutter laminater og tynt treverk. For a redusere kantspon, fest avfallsvirke pa begge ender og pa begge sider og sag gjennom treet under skjaeringen.

SIRKELKUTTING

Ikke bruk pendeldriften nár du skjærer tette sirkler eller vinkler.

DYKKSAGING (Se I,J)

Det ma kun bearbeides myke materialer som tre, gassbetong, gips o. I. med dykksagemetoden!

Maskinen settes med fotplatens fremre kant pa arbeidsemnet og slas pa. Trykk maskinen godt mot arbeidsemnet og la sagbladet gå langsomt inn i arbeidsemnet.

Så lenge fotplaten ligger på hele flaten, skjærer du videre langs skjærelinjen.

ETALLSKJAERING

Bruk et fintannet blad til jernholdig metall og et grovtannet blad til ikke jernholdig metall. Nár du kutter blinkk, fest alltid trevirke på begge sider av blikket for Å redusere vibrasjon eller riving av blikket. Både trevirke ogblinkmx kuttes. Ikke tving bladet nár du skjærer tynt metall eller blinkk, sider de er harde materialer og tar lenger tid Å skjære. Overdren bladkraft kan redusere levetiden på bladet ell er skade motoren. For Å redusere varme under kutting av metall, tilfor litt smoremiddel langs skjærelinjen.

VEDLIKEHOLD

Ta ut stöpselet fra stikkontakten før du foretar justeringer, service ell er vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for Å rense verktøyet. Tørk av med en tørr klut. Du mA alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet. Hvis den medfolgende ledningen er beskadiget mA den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for Å unngå risiko.

MILJOVERNTILTAK

Avfall perpet elektriskeprodukter ma ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene aller en detailjist for resirkuleringsrad.

SAMSVARSEKLAERING

Endast mjuka material sāsom tra, gasbetong, gipskartong, mm fār sāgas med instickning av sagblad!
