BRUGSANVISNING WX445.1 WORX

*Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

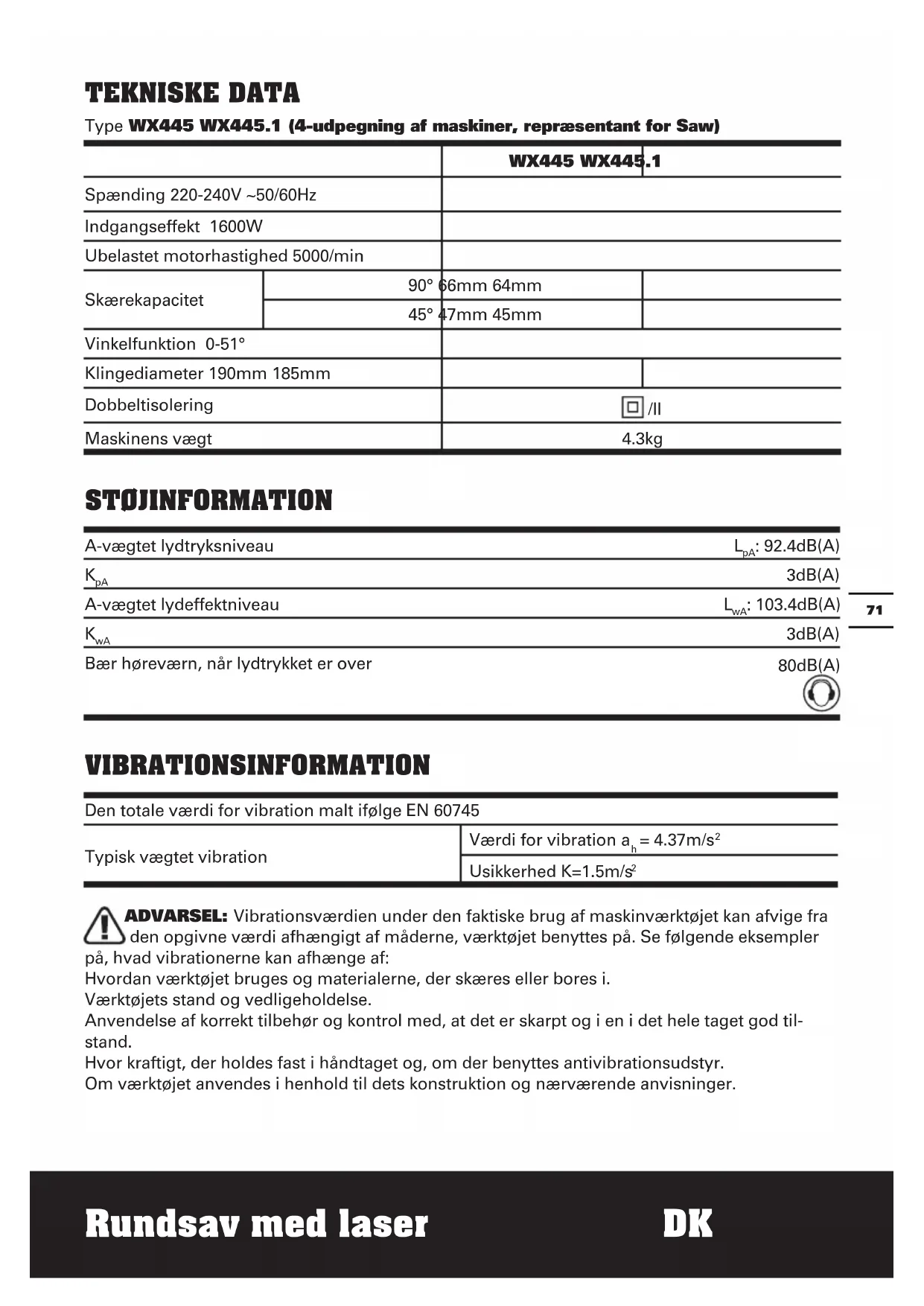

TEKNISKE DATA

A-vægtet lydtryksniveau	LpA: 92.4dB(A)
KpA	3dB(A)
A-vægtet lydeffektniveau	LwA: 103.4dB(A)
KwA	3dB(A)
Bær høreværn,ær lydtrykke er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745
Typisk vægtet vibration	Værdi for vibration ah=4.37m/s2
	Usikkerhed K=1.5m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige fra den opgivne værdi afhængigt af maderne, værktøjet benyttes på. Se folgLende eksempler

pá, hvad vibrationerne kan afhænge af:

Hvordan værktøjt bruges og materialerne, der skæres eller bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærverende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationsyndrom, hvis det ikke bruges på rigtig på.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte

alle dele af arbejdscyklussen, herunder antallet af gange værktoget slas til og fra,

og tomgangsdriften suchen for delve arbejdspogaven. Dette kan afgorende reducere udsættelsens niveauet i den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktjot bruges ofte, bør du anskaffe antivibrationsudstyr.

Brug/DD 10C

Planlaeg dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Vakuumadapter 1

Parallelanslag 1

Skruenøgle 1

Savklinge: 190mmx30mmx24T (gelder kun WX445) 1

Savklinge: 185mmx16mmx24T (gelder kun WX445.1) 2

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg sibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at få yderligere oplysninger. Få hjælp og ränd i butikken.

SIKKERHEDSANVISNINGER TIL ALLE SAVE

a) DVARSEL: Hold hænderne væk fra saveområdet og savklingen.
Hold din,andenhandpaa stottehandtaget ellermotorkabinettet.Hvisdubruger begge hendertilatholde saven,kandeikkebliveramtafsavklingen.
b) Raek ikke ind under et arbejdsemne.
Styret kan ikke beskytte dig mod savklingen neden under arbejdsemnet.
c) Juster savedybden i forhold til tykkelsen på arbejdsemnet. Mindre end hel tand på klingen br vare synlig under arbejdsemnet.
d) Hold aldrig det emne, du saver i, i dine hænder ell er hen over dine ben. Placer dit arbejdsemne på en stabil flade. Det er vigtigt at understotte dit emne omhyggeligt for at minimere risikoen for fare, for at savklingen binder erler at du mister kontrollen.
e) Hold på el-værktøjet på de isolerede gribeområder,'nar du udfører arbejde, hvor saver kan komme i kontakt med skjult kabelforging eller dens egen ledning. Kontakt med en 'ledende' ledning kan ogsa gore metaldele på værktøjet 'ledende' og give stød til brugeren.
f) Ved fraesning skal du altid bruge aftskaermnng af fraseren ell er kantretter. Dette forbedrer nogjagtigheden pa savningen og nedsætter risikoen for at savklingen binder.
g) Brug altid savklinger i den rigtige storrelse og med rigtig form på dornhuller. Savklinger, der ikke matcher savens montering, vil køre excentrisk, hvilket kan medføre, at du mister kontrollen.
h) Brug aldrig beskadigede aller forkerte skiver erller bolte til klingen. Skiver og bolte til klingen er specielt beregnet til din sav for at optimere ydelsen og sikkerheden ved brug.

FLERE SIKKERHEDSINSTRUKTER FOR ALLE SAVE

ÄRSAGER TIL OG BESKYTTESE AF BRUGER MOD TILBAGESLAG:

• Tilbageslag er en pludselig reaktion på klemning, modstand eller forkert justering af savklingen, der medforer, at saven ukontrolleret loftes op og ud af arbejdsemnet lige imod brugeren;
• När savklingenkommeniklemmeEller begrænses af et snævert savsnit, nar savklingen stagnerer, og motorreaktionen driver encheden hurtigt tilbage mod brugeren;
• Hvis savklingen klemmes eller kører)darligt i savningen, hvis taenderne pa bagkanten af klingen griber fat i traets overflade, som medfører, at klingen kører ud af savsnittet og hopper lige imod brugeren.

Tilbageslag er en ffolge af forkert brug af saven og/eller forkerte arbejdsmetoder ull betingelser, der kan undgås ved at tage de forholdsregler, der er angivet nedenfor.

a) Hold godt fast med begge hender pa saven, og placer dine arme i en position, sa de kan modsta tilbageslag. Placer din krop langus med en af siderne pa klingen, men aldrig ud for klingen. Tilbageslag kan medfore, at saven springer tilbage, men tilageslag kan kontrolleres af brugeren, hvis der tages de fornodne forholdsregler.
b) Nár klingen binder, eller narr savning afbrydes af en hvilken som helst ársag, skal du trykke på udløseren og holde saven ubevgelig i materialet, indtil klingen standser helt. Forsog aldrig at fjerne saven fra arbejdet, eller trække saven baglæns, mens klingen bevæger sig, da der ellers kan opstå tilbageslag. Undersøg og foretag de nødvendige rettelser, der kan forhindre, at klingen binder.
c) Nár du genstarter en sav i et stykke arbejde, skal du placere savklingen i midten af savsnittet og kontrollere, at ingen af tanderne sidder fast i materialet. Hvis savklingen binder, kan

den bevæge sig opad og give tilbageslag fra arbejdet, nær saven genstartes.

d) Understand store plader for at minimere risikoen for at savklingen klemmes eller giver tilbageslag. Store plader har tendens til at hange nedadPGA ground af deres egen vegt. Understandng skal placeres under pladen pabegge sider taret ved savelinjen og taret ved pladens kant.
e) Brug ikke slove eller beskadigede savklinger. Savklinger, der er slove aller forkerte, giver et smalt savsnit, som kan medføre for stor friktion, at klingen binder og medføre tilbageslag.
f) Klingens dybde og handtag til justering af smig skal vare spendte og sikrede, for der saves. Hvis klingens justering skifter, mens der saves, kan det medfore, at den binder aller giver tilbageslag.
g) Vær ekstra omhyggelig, när du laver "indstik" i eksisterende vægge eller områder uden for synsvidde. Den udstaende savklinge kan save i emner, der kan give tilbageslag.

SIKKERHEDSANVISNING TIL RUNDSAV MED INDERAFSKERMING PAPENDUL

NEDRE SKJOLDFUNKTION

a) Kontroller, at den nedre aftskermning lukker korrekt inden haver brug. BrugIkke saven,hvis den nedre aftskermning ikke kan bevages frit og lukker korrekt.FastlAs aldrig den nedre aftskermning i aben position.Hvis saven tabes,kan den nedre aftskermning blive bojet.Hcv den nedre aftskermning med handtaget for at kontrollere,at det bevager sig frit og ikke rorer ved klingen erler andre dele.Dette skal kontrolleres for alle skarevinkler og -dybder.
b) Kontroller, at fjederen i den nedre afskarmnning fungerer. Hvis afskaermningen og fjederen不信 fungerer korrekt, skal de repareres

inden brug. Den nedre afskaermning kan bevage sig langsomt pa ground af beskadigede dele, harpiksaflejringer erler akkumuleret snavs.

c) Den nedre aftskarmnng ma kun trækkes tilbage manuelt til saerlige saveopgaver, f.eks. stiksavnig ether kombinerede snit. Hcv den nedre aftskarmnng ved hjaelp af handtaget, og slip den, sa snart klingen har kontakt med emnet. Til alle andre saveopgaver skal den nedre aftskarmnng fungere automatisk.
d) Kontroller altid, at den nedre afskaermning dækker klingen, inden du sætter saven fra dig på arbejdsbordet eller gulvet. Hvis klingen roterer og ikke er til.dkekket, vil den få saven til at rulle baglæns og save i alt, den støder ind i. Vær opmærksom på, at klingen er et stykke tid om at stoppe, narrænd/sluk-knappen slippes.

SÄERLIGE

SIKKERHEDSREGLER TIL RUNDSAVEN

1. Brug altid stovmaske, horeværn og sikkerhedsbriller.
2. Brug kun den type savklinger, der anbefales i specifikationerne.
3. Brug ikke nibeskiver.
4. Brug kun en bladdiameter i overensstemmelse med markeringen.

SIKKERHEDSPUNKTER FOR DIN LASER

ADVARSEL! Læs samtige anvisninger. Manglende overholdelse

af nedenstaende anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Disse lasere udgør normalt ikke en optisk risiko, selvom direkte stirre ind i strålen kan forårsage momentan blindhed. Stir ikke

direkte ind i laserstralen. Der kan optrade en risiko hvis du bevidst stirrer ind i stralen, observer alle sikkerhedsregler som folger:

1. Laseren skal bruges og vedligeholdes i overensstemmelse med fabrikantens instruktioner.
2. Ret aldrig stralen mod en person aller andre objekter en arbejdsstykket.
3. Laserstrålen må ikke bevidst rettes mod andre personer og skal forbhindres i at blive rettet mod øjnene på en person i længere tid end 0,25 sekunder.
4. Forvis dig altid om at laserstralen er rettet mod et solidt arbejdstykke.uden reflekterende overflader, fx træ aller grove overflader er acceptabel. Stærkt reflekterende plade stålller lignende er ikke velegnet til laser brug aftersom den blanke overflade kan reflektere laserstralen tilbage til brugeren.
5. Udskift-ilke laserenheden med en anden type. Reparationer skal udfores af fabrikanten aller en autoriseret agent.
6. Eller justeringer andre end dem der er specificeret heri, kan resultere i skadelig stråling.

SIKKERHEDSPUNKTER FOR DIN KLASSE 2 LASER

Den laserenhed der er monteret på dette værktøj er en klasse 2 med en maksimal udstråling på 1mW og 650nm bølgelängde.

KLASSE 2 LASERSTRÅLING, STIR IKKE IND I STRÅLEN

SYMBOLER

For at undgå risikoen for
personskader skal brugeren læse
brugervejledningen

Advarsel

Dobbelt isoleret

Baejenvaern

Bae horevaern

Bae stovmaske

Laserstråling

Stir okay ind i stralen

BETJENINGSVEJLEDNING

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

Denne maskine er beregnet til savning i længe- og bredderetningen I træ med lige savelinier, sa vel som vinkelsavning op til 51^ mens den hviler fast pa arbejdsstykket.

1. INDSTALLING AF SAVEDYBDE (Se Fig. A)

Loft indstellingsgrebet til savedybden, og
Ioft derefter saven op fra salen. Indstil
savedybden ved hjaelp af skalaen, og skub
indstellingsgrebet ned for at lase indstellingen.
Læg alto 3 mm til den ønskede savedybde, sa klingen saver helt gennem emnet.

2. INDSTALLING AF SNITVINKEL (Se Fig.B1,B2)

Drej lasemekanismen til basens grundplade (6) i retning mod uret flor at Iosne vinkelskalaen. Sving grundpladen væk fra værktjoet, indtil den onskede skarevinkel er indstillet paskalaen (5). Spænd lasemekanismen (6) ved at dreje den med uret.

SÄDAN BRUGES RUNDSAVEN

1. T/AEND/SLUK-KNAP (Se Fig. C)

Tænd/sluk-knappen er låst for at forbindreutilsigtet aktivering af elhøvlen. Tryk pa Iaseknappen ind,tryk tænd/sluk-knappen ind, og slip herefter Iaseknappen. Tænd/slukknappen er nu aktiveret. Rundsaven slukkes ved at slippe tænd/sluk-knappen. Du kan trykke Iaseknappen ned fra begge sider af knappen.

2. PARALLELANSLAG (Se Fig. D)

Parallelanslaget kan anwendes til savning parallel med emnets kant. Skub parallelanslaget gennem begge holdere for at indstille den onskede snitafstand, og spænd skruen for at fastgore parallelanslaget. Parallelanslaget kan monteres på beggesider af salen. For lige savning, bruges 0^ styremærket til at oprette med parralelstyrets

skala. For en 45^ vinkel savning, bruges 45^ styremærket til at oprette med parallelstyretskala.

BEMARK: Det anbefales at gennemfore et provesnit.

3. UDSKIFTNING AF VÆRKTøJ (Se Fig. E, F, G)

• Træk stikket ud, før der arbejdes pa maskinen.
• Brug beskyttelseshandsker, nar savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare.
  Benyt kun savklinger, der lever op til de tekniske data i++, drne brugsvejledning.
• Anvend under ingen omstandigheder slibeskiver som indsatsværktøj.

For skift af værktj, læg saven med motorhusets forside på bordet.

DEMONTERING

Tryk på spindellåsen(10)og hold den fast.

Spindellåsen(10)må kun aktiveres, narr savklingen stär helt stille.

Løsne bladbolten (15) med skruenøglen (20). Fjern den ydre flange (12). Fæld det nedre klingebeskyttelsesskærm tilbage (13) og hold det fast med den nederste beskytteseshändtag (16). Fjern savklingen (14).

MONTERING

Rengør savklinge og alle spændedele, som skal monteres. Fæld den nedre klingebeskyttelsesskærm tilbage (13) og hold den fast med det nederste beskyttelseshändtag (16). Placer savklingen på den indre flange (22). Monter den ydre flange (12) og blad bolten (15). Rug skruenøglen (20) for at spænde bolten (15) med 1/4 omdrejning mere end finger fast.

Forvis dig om at monteringspositionerne på den indre flange (22) og ydre flange (12) er korrekt.
- Kontroller ffolgende ved montering: Tændernes skæreretning (pileretning på savklingen) og retningspilen på beskyttelsesskærmen skal pege i den samme retning.

4. STØV-/SPANOPSUGNING (Se Fig. H)

Fastgør støvsuger adapteren (17) pa

stvudsgningen indtil den sidder fast. Yderligere fastgores stvsuger adapteren (17) til det faste styr med de to skruer. Forbind direkte med en passende stvsugerslange til adapteren.

- Opsugningsadapteren på ikke vare monteret.uden tilsluttet støvsuger.

Ellers er der fare for, at opsugningskanalen tilstopper.

Rengør opsugningsadapteren med regelmæssige mellemrum, det sikrer en optimal stovopsugning. Støvsugeren skal vare egnet til det materiale, som skal opsugs.

5. OPBEVARING AF HEX NØGLE (Se Fig. I)

Sekskantnoglen opbevares bagest i rundsaven. Gem den der, nar den ikke bruges.

6. LASERSTYR (Se Fig. J)

ADVARSEL: Ret aldrig stralen mod en person eller andre objekter en

arbejdstykket. Laserstraleenergi er overordentlig skadelig for det menseskelige oje.

Tænd for laseren ved at sætte laser-tænd/ sluk-kontakten (3) på "I".Laserenheden kan levere en stråle i samme plan som bladet, som projekteres lungs med arbejdsstykket, for at generere en linie. Savbladet kan justeres til at følge这部分 linie for at oprette savningen med linien. Enten lige savning eller vinkel savning. Det vil gøre bevægelsene mere præcise under savningen.

Sluk for laseren ved at sætte laser-tænd/slukkontakten (3) på "0".

BEMARK: Rengør jævnligt lasergeneratoren.

7. UDSKIFTNING AF TILGAENGELIG MOTORBØRSTE (Se Fig. K)

Der er to udskiftelige motorbørster, der let kan opnås adgang til pa enten for-ller bagsiden af motorkabinett.

ADVARSEL: Tag stikket ud af stikkontakten for der udfores justering, skiftes tilbehør eller ved opbevaring af værktøjerne. Sådanne præventive sikkerhedsforanstaltninger kan nedbringe risikoen for utilsigtet start af el-værktøjet.

NB: Når du servicerer et værktøj, skal du ALTID bruge originale reservedele.

1. Find plastikmotorbørstedækslerne på enten for-ller bagsiden af motorkabinettet.
2. Fjern det paskruede daksel med en fladhovedskruetekker, og drej i en bevgelse mod uret for at lnsne det. Brug ikke overdren kraft, da dette kan beskadige adg.stikket.
3. Fjern den gamle motorbørste som vist.
4. Isæt den nye motorbørste, idet du kontrollerer, at den er helt isat i børsteholderen.
5. Pasaet adg.haeten med en fladhovedskruetrakker ingen ved at dreje den med uret for at spende den.

CODE RÄD

Hvis rundsaven er for varm: Lad maskinen kore uden belastning i 2-3 minutter for at afkole motoren.

Beskyt savklingerne mod stød og slag.

For stærk fremføring reducerer værktjets kapacitet og forringer savklingens levetid.

Saveevne og snitkvalitet afhænger i væsentlig grad af savklingens tilstand og tandform.

Benyt derfor altid kun skarpe savklinger, som er egnet til det materiale, som der skal saves i.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, inden der udfores nogen form justering, service eller vedligholdele.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/ skruemaskinen违法犯罪es og repareres i et professionelt væksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørststed. Hold motorens ventilationsåbninger rene.

Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepraesentant ell er,anden kvalificeret fagmand for at undgå, at der opstär farlige situationer.

MILJOBESKYTTESE

Affald af elektriskeprodukter mä\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever sa vidt

muligt Produktet til genbrug. Kontakt de lokale myndigheder aller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÄERING

Vi,

POSITEC Germany GmbH

Er i overensstemmelse med fologende direktiver,

2006/42/EC, 2004/108/EC, 2011/65/EU

Standarder i overensstemmelse med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-5

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)
