MANUALE UTENTE WX445.1 WORX

16. LEVA PROTEZIONE INFERIORE

17. ADATTATORE ASPIRAZIONE

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.Seghetto circolare con laser I

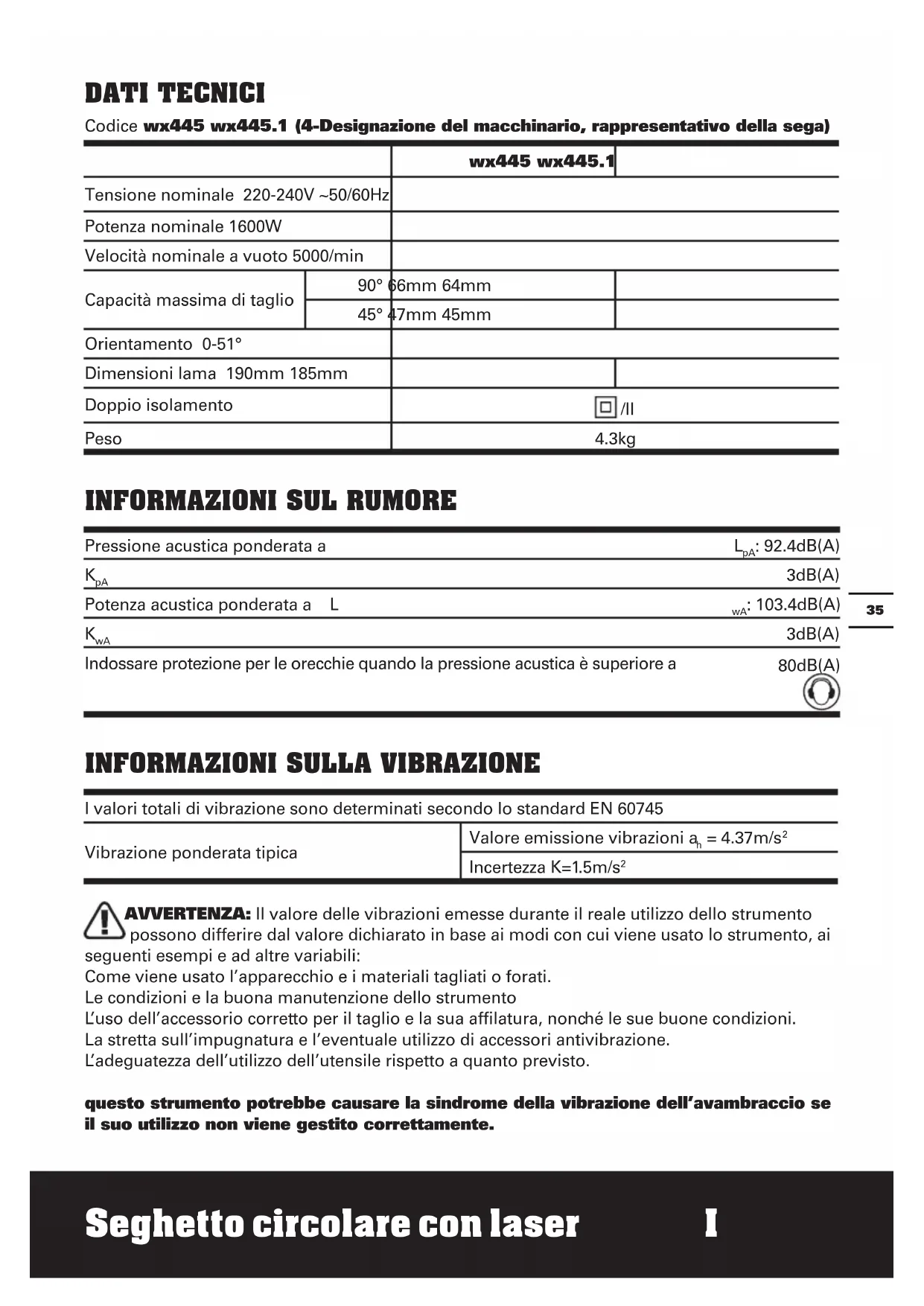

DATI TECNICI Codice wx445 wx445.1 (4-Designazione del macchinario, rappresentativo della sega) wx445 wx445.1 Tensione nominale 220-240V ~50/60Hz Potenza nominale 1600W Velocità nominale a vuoto 5000/min Capacità massima di taglio 90° 66mm 64mm 45° 47mm 45mm Orientamento 0-51° Dimensioni lama 190mm 185mm Doppio isolamento /II Peso 4.3kg INfORmAZIONI SuL RumORE Pressione acustica ponderata a L

3dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A) INfORmAZIONI SuLLA VIBRAZIONE I valori totali di vibrazione sono determinati secondo lo standard EN 60745 Vibrazione ponderata tipica Valore emissione vibrazioni a

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente.Seghetto circolare con laser I

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrifi- cato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI Adattatore per aspirapolvere 1 Guida parallela 1 Chiave 1 Lama: 190mmx30mmx24T (solo per WX445) 1 Lama: 185mmx16mmx24T (solo per WX445.1) 2 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.Seghetto circolare con laser I

a) ATTENZIONE! Tenere le mani lontane dalla zona di taglio e dalla lama. Tenere l’altra mano sull’impugnatura ausiliaria, oppure sull’alloggio del motore. Se entrambe le mani tendono la sega, non possono essere tagliate dalla lama. b) Non toccare la parte inferiore del pezzo in lavorazione. La protezione non può proteggere dalla lama sulla parte inferiore del pezzo in lavorazione. c) Regolare la profondità di taglio a seconda dello spessore del pezzo in lavorazione. Sulla parte inferiore del pezzo in lavorazione deve essere visibile meno della metà del dente della lama. d) Non tenere mai in mano o appoggiato alle gambe il pezzo in lavorazione. Fissare il pezzo in lavorazione ad una piattaforma stabile. È importante fissare il pezzo da lavorare in modo appropriato per ridurre al minimo i contatti con il corpo, inceppamenti della lama e perdite di controllo dell’attrezzo. e) Tenete l’attrezzo per le maniglie isolate quando svolgete un lavoro in cui lo strumento di taglio potrebbe toccare dei cavi nascosti o il suo filo. Il contatto con un cavo elettrico metterà in tensione le parti di metallo dell’attrezzo elettrico e provocherà una scossa all’operatore. f) Quando si eseguono tagli longitudinali, usare una guida di taglio oppure una guida di scorrimento rettilinea. In questo modo si migliora l’accuratezza del taglio e si riducono le possibilità d’inceppamento della lama. g) Usare sempre lame con dimensioni e forma corrette (romboidale piuttosto che tonda) rispetto ai fori per l’albero della sega circolare. Le lame che non corrispondono al sistema di montaggio della sega, funzioneranno in modo anomalo e provocheranno la perdita di controllo. h) Non usare mai rondelle o bulloni delle lame che siano danneggiati o inappropriati. Le rondelle ed i bulloni delle lame sono progettati in modo specifico per la sega, per fornire prestazioni ottimali e sicurezza operativa.

ISTRUZIONI PER PREVENIRLI: - I contraccolpi sono reazioni immediate all’incastro, inceppamento o mancato allineamento delle lame che provocano il sollevamento e l’allontanamento incontrollato dell’attrezzo dal pezzo in lavorazione verso l’operatore. - Quando la lama è incastrata o inceppata saldamente nel solco del taglio, la lama va in stallo e la reazione del motore porta la sega rapidamente verso l’operatore. - Se la lama si deforma o perde l’allineamento con il taglio, i denti della parte posteriore possono scavare la superficie del legno provocando la fuoriuscita della lama dal solco facendo saltare la segna verso l’operatore. I contraccolpi sono il risultato di un abuso della sega e/o di procedure o condizioni operative scorrette che possono essere evitate adottando le precauzioni appropriate riportate di seguito. a) Mantenere una presa salta con entrambe le mani sulla sega ed impostare le braccia per resistere alla forza del contraccolpo. Impostare il corpo ai lati della lama, non in linea con la lama. Il contraccolpo può provocare rimbalzi della sega, però la forza del contraccolpo può essere controllata dall’operatore se sono prese le precauzioni appropriate. b) Quando la è inceppata, oppure quando si interrompe il taglio per qualsiasi motivo, rilasciare il grilletto e tenere ferma la sega sul materiale finché la lama si è fermata completamente. Non tentare mai di rimuovere la sega dal pezzo in lavorazione, oppure diSeghetto circolare con laser I

estrarre la sega mentre la lama è in movimento, diversamente si provoca il contraccolpo. Trovare e risolvere la causa dell’inceppamento della lama. c) Quando si riavvia la macchina sul pezzo in lavorazione, centrare la sega nel solco del taglio e verificare che i denti non siano impegnati nel materiale. Se la lama è inceppata, potrebbe scattare in avanti o rimbalzare dal pezzo in lavorazione come è riavviata la sega. d) Fissare i pannelli di grandi dimensioni per ridurre al minimo il rischio di inceppamenti della lama e di contraccolpi. I pannelli di grandi dimensioni tendono a collassare sotto il loro stesso peso. I supporti devono essere collocati sotto entrambi i lati dei pannelli, vicino alla linea di taglio e sui lati del pannello. e) Non usare lame spuntate o danneggiate. Lame spuntate o installate in modo inappropriato, producono solchi ridotti che causano una eccessiva frizione, l’inceppamento della lama ed il contraccolpo. f) Prima di eseguire il taglio le leve di blocco della profondità di taglio e del taglio a bisello devono essere strette e bloccate. Se la regolazione della lama si sposta durante il taglio, si verifica inceppamento della lama ed il contraccolpo. g) Usare particolare attenzione quando si eseguono “tagli ad affondo” su pareti o altre zone cieche.

PROTEZIONE INTERNA DEL

FUNZIONE DI PROTEZIONE INFERIORE

a) Prima di ogni uso verificare che la protezione inferiore si chiuda in modo appropriato. Non usare la sega se la protezione inferiore non si muove liberamente e non si chiude istantaneamente. Non fissare né legare mai la protezione inferiore in posizione di apertura. Se la sega è fatta cadere accidentalmente, la protezione inferiore può deformarsi. Sollevare la protezione inferiore con la maniglia retrattile ed assicurarsi che si muova liberamente e non tocchi la lama o altre parti, in tutte le angolazioni e profondità di taglio. b) Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano in modo appropriato, devono essere riparate prima dell’uso. La protezione inferiore può funzionare in modo rallentato a causa di parti danneggiate, depositi gommosi, oppure un accumulo di sporcizia. c. La protezione inferiore deve essere aperta manualmente solamente per tagli speciali come i “tagli ad affondo” ed i “tagli complessi”. Sollevare la protezione inferiore usando la maniglia retrattile che deve essere abbassata come la lama affonda nel materiale. Per tutti gli altri tagli, la protezione inferiore deve sempre funzionare automaticamente. d. Accertarsi sempre che la protezione inferiore copra la lama prima di appoggiare la sega su mobili o sul pavimento. Questo eviterà di danneggiare I mobili o il pavimento. Prestare attenzione al tempo che impiega la lama per fermarsi dopo avere rilasciato l’interruttore.

1. Indossare sempre una mascherina

antipolvere, e protezione per gli occhi e per le orecchie.

2. Usare solamente le lame raccomandate

3. Non usare alcun tipo di disco abrasivo.

4. Usare esclusivamente lame con diametro

conforme a quello contrassegnatoSeghetto circolare con laser I

ISTRuZIONI DI SICuREZZA pER IL LASER ATTENZIONE! è assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Questi laser di norma non rappresentano un pericolo per gli occhi, tuttavia l’osservazione diretta del raggio laser può provocare accecamenti. Non guardare direttamente il raggio laser. Esistono pericoli se si guarda deliberatamente il raggio laser; osservare tutte le seguenti regolare di sicurezza:

1. Il laser deve essere usato e mantenuto in

accorso alle istruzioni del produttore.

2. Non puntare mai il raggio laser verso le

persone oppure oggetti diversi dal pezzo in lavorazione.

3. Il raggio laser non deve essere puntato

deliberatamente verso le persone e non deve essere diretto agli occhi delle persone per più di 0.25 secondi.

4. Assicurarsi sempre che il raggio laser sia

puntato su pezzi solidi e senza superfici riflettenti; il legno e superfici grezze sono accettabili. Fogli metallici lucidi e riflettenti, e simili, non sono adatti per le applicazioni laser, perché la superficie può ri-dirigere il raggio laser all’operatore.

5. Non cambiare il dispositivo laser con uno

di tipo diverso. Le riparazioni devono essere eseguite dal produttore o da personale autorizzato.

6. ATTENZIONE: L’uso dei controlli e delle

regolazioni, in modo diverso da quello qui specificato, può provocare l’esposizione a radiazioni pericolose.

Il dispositivo laser in dotazione all’attrezzo è di Classe 2 con una radiazione massima di 1mW ed una lunghezza d’onda di 650 nm.

Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Doppio isolamento Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere Radiazioni laser On guardare il raggio laser SImBOLISeghetto circolare con laser I

CARICA NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. USO CONFORME ALLE NORME: L’apparecchiatura è stata concepita per poter eseguire tagli in senso longitudinale e trasversale nel legno e per tagli inclinati fino 51° se ben poggiata sul pezzo da lavorare.

1. REGOLAZIONE PROFONDITà DI

TAGLIO (Vedere Figura. A) Sollevare la leva di regolazione della profondità di taglio ed allontanare il corpo della sega dalla piastra. Impostare la profondità di taglio usando la scala ed abbassare la leva per bloccare. Aggiungere sempre 3mm alla profondità di taglio così che la lama possa tagliare in maniera corretta.

2. IMPOSTARE L’INCLINAZIONE DEL

TAGLIO (Vedere Figura. B1, B2) Per allentare l’angolazione è sufficiente ruotare il blocco angolazione della piasra di base (6) in senso antiorario. Ribaltare il pattino dalla macchina fino a quando si sarà raggiunto sulla scala (5) il desiderato angolo di inclinazione del taglio. Fissare il blocco angolazione (6) ruotandolo in senso orario.

SPEGNIMENTO (Vedere Figura. C) L’interruttore è bloccato in posizione di spegnimento per impedire accensioni accidentali. Premere il tasto di blocco, poi premere il tasto d’accessione spegnimento, quindi rilasciare il tasto di blocco. Adesso l’interruttore è attivo. Per spegnere, basta rilasciare l’interruttore d’accensione/ spegnimento. È possibile riportare il pulsante di sblocco in posizione iniziale agendo dall’altro lato dello stesso.

2. REGOLAZIONE DELLA GUIDA

PARALLELA (Vedere Figura. D) Usata per eseguire tagli paralleli ad una distanza determinata sui bordi del pezzo in lavorazione. Far scorrere il braccio della guida parallela su entrambe le scanalature per ottenere la distanza di taglio richiesta, poi stringere entrambe le viti per bloccarla in posizione La guida può essere usata da entrambi i lati della piastra. Per tagli diritti, usare il contrassegno 0° per allineare la scala della guida parallela. Per tagli a smusso di 45°, usare il contrassegno 45° per allineare la scala della guida parallela. AVVERTENZA: Eseguire preferibilmente un taglio di prova.

• Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

• Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti.

• Utilizzare esclusivamente lame che corrispondono ai dati caratteristici contenuti nelle presenti Istruzioni per l’uso.

• Evitare assolutamente di utilizzare mole abrasive come utensili accessori. Per eseguire la sostituzione degli utensili, poggiare la macchina preferibilmente sul lato frontale della carcassa del motore. SMONTAGGIO Premere il tasto di bloccaggio dell’alberino (10) e mantenere saldamente.

• Il tasto di bloccaggio dell’alberino (10) può essere attivato soltanto quando la lama è completamente ferma. Allentare il bullone lama (15) con la chiave adatta (20). Togliere la flangia esterna (12). Inclinare indietro la protezione lama inferiore (13) e tenerla saldamente insieme alla leva della protezione inferiore (16). Togliere la lama (14). MONTARE Pulire la lama e tutti i pezzi di serraggio che devono essere montati. Inclinare indietro la protezione lama inferiore (13) e tenerla saldamente insieme alla leva della protezioneSeghetto circolare con laser I

inferiore (16). Posizionare la lama sulla flangia interna (22). Montare la flangia esterna (12) e il bullone della lama (15). Usare la chiave (20) per serrare il bullone (15) facendogli compiere 1/4 di giro in più dopo averlo serrato a mano.

• Vericare che le posizioni di montaggio della flangia interna (22) e della flangia esterna (12) siano corrette.

• Attenzione durante il montaggio: la direzione di taglio della dentatura (direzione della freccia sulla lama) e la freccia del senso di rotazione sulla calotta di protezione devono corrispondere.

4. ASPIRAZIONE POLVERE/ ASPIRAZIONE

TRUCIOLI (Vedere Figura. H) Fissare l’adattatore dell’aspiratore (17) sulla bocca di estrazione della polvere fino a bloccarlo. Inoltre fissare l’adattatore dell’aspiratore (17) alla protezione fissa utilizzando due viti. Collegare un tubo di aspirapolvere idoneo all’adattatore.

• L’adattatore per l’aspirazione non può essere montato senza che sia collegata un’aspirazione esterna. In caso contrario si viene a creare il pericolo di un intasamento del canale di aspirazione. Per poter garantire un’aspirazione ottimale, pulire regolarmente l’adattatore per l’aspirazione. L’aspirazione polvere deve essere adatta all’aspirazione del tipo di materiale in lavorazione.

5. ALLOGGIAMENTO CHIAVI ESAGONALI

(Vedere Figura. I) Il pulsante hex si trova sul retro della sega circolare. Riportare il puolsante in posizione iniziale quando non è in uso.

6. DISPOSITIVO LASER (Vedere Figura. j)

AVVERTENZA: Non puntare mai il raggio laser verso le persone oppure oggetti diversi dal pezzo in lavorazione. Il raggio laser è estremamente dannoso per l’occhio umano. Premere l’interruttore del laser (3) sulla ‘I’ per accendere. Il dispositivo laser fornisce un raggio sullo stesso piano della lama, che si proietta sul pezzo in lavorazione e genera una riga. La lama della sega può essere diretta per seguire la riga per allineare il taglio alla riga. Che si tratti di tagli diritti o a smusso, il laser aiuta ad eseguire movimenti più precisi durante la fase di taglio. Premere l’interruttore del laser (3) su ‘0’ per spegnere il laser. NOTA: Pulire il generatore laser periodicamente.

7. SOSTITUZIONE DELLE SPAZZOLE DEL

MOTORE (Vedere Figura. K) Il motore è provvisto di due spazzole sostituibili che possono essere facilmente raggiunte sia dalla parte anteriore, sia dalla parte posteriore del vano motore. AVVERTENZA: Scollegare la spina dalla presa di corrente prima di effettuare regolazioni, sostituire i componenti o riporre gli utensili. Simili misure precauzionali di sicurezza riducono il rischio di avviamento accidentale dell’utensile motorizzato. ATTENZIONE: Usare SEMPRE parti di ricambio originali

1. Localizzare i coperchi di accesso alle

spazzole del motore, poste sulla parte anteriore o sul retro dell’alloggiamento del motore stesso.

2. Rimuovere il coperchio di accesso filettato,

avvitandolo in senso antiorario per mezzo di un cacciavite a testa piatta, senza sforzarlo eccessivamente, onde evitare di danneggiare il tappo di accesso.

3. Rimuovere la spazzola vecchia, come

4. Inserire la nuova spazzola del motore

verificando che si inserisca completamente nell’apposito portaspazzole.

5. Rimettere il coperchio avvitandolo in senso

orario con un cacciavite a testa piatta. CONSIGLI SUL FUNZIONAMENTO DELLA SEGA CIRCOLARE Se l’attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti in modo da raffreddare il motore. Evitare l’uso prolungato a velocitàSeghetto circolare con laser I

molto basse. Proteggere le lame di taglio da battute e da colpi. Un avanzamento troppo veloce comporta un sensibile calo della prestazione della macchina riducendo la durata complessiva delle lame e della macchina. La prestazione di taglio e la qualità del taglio dipendono in modo determinante sia dallo stato che dalla forma dei denti della lama. Per questo motivo è necessario utilizzare soltanto lame che siano ben affilate e che siano adatte al materiale in lavorazione. mANuTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. TuTELA AmBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. DICHIARAZIONE DI CONfORmITÀ Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Seghetto circolare con laser Codice WX445 WX445.1 (4-Designazione del macchinario, rappresentativo della sega) Funzione Taglio di diversi materiali, con una lama rotante dentata È conforme alle seguenti direttive, 2006/42/EC, 2004/108/EC, 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-5 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2014/05/12 Leo Yue POSITEC Direttore QualitàSierra circular con láser ES
