MANUAL DE UTILIZADOR WX445.1 WORX

10. TECLA DE TRAVAMENTO DE VEIO

13. PROTECÇÃO INFERIOR DA LÂMINA

*Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.Serra circular com laser PT

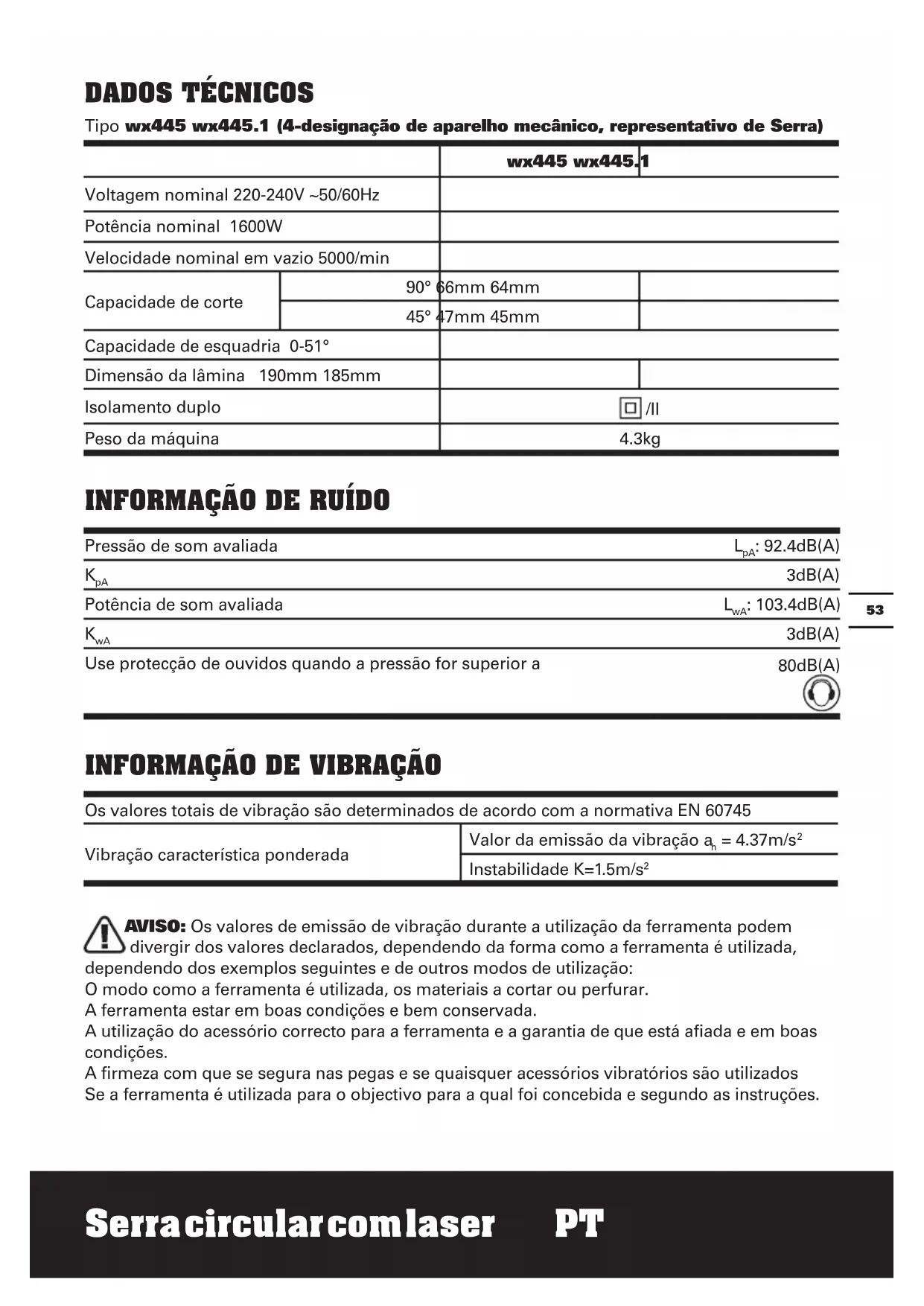

Tipo wx445 wx445.1 (4-designação de aparelho mecânico, representativo de Serra) wx445 wx445.1 Voltagem nominal 220-240V ~50/60Hz Potência nominal 1600W Velocidade nominal em vazio 5000/min Capacidade de corte 90° 66mm 64mm 45° 47mm 45mm Capacidade de esquadria 0-51° Dimensão da lâmina 190mm 185mm Isolamento duplo /II Peso da máquina 4.3kg

Pressão de som avaliada L

3dB(A) Potência de som avaliada L

3dB(A) Use protecção de ouvidos quando a pressão for superior a 80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 60745 Vibração característica ponderada Valor da emissão da vibração a

Instabilidade K=1.5m/s

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.Serra circular com laser pT

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável) Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. ACESSÓRIOS Adaptar de vácuo 1 Guia paralela 1 Chave de bocas 1 Lâmina da serra: 190mmx30mmx24T (apenas para WX445) 1 Lâmina da serra: 185mmx16mmx24T (apenas para WX445.1) 2 Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha as freses de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor também pode ajudar e aconselhar.Serra circular com laser PT

AS SERRAS a) ADVERTĘNCIA! Mantenha as mãos afastadas de área de corte e da lâmina. Mantenha uma das mãos no manípulo auxiliar ou na caixa do motor. Se segurar a serra com as duas mãos, não há perigo de serem cortadas pela lâmina. b) Não tenha nem coloque nada por baixo da peça de trabalho. Por baixo da peça de trabalho, a protecção não pode defendê-lo da lâmina. c) Ajuste a profundidade de corte à espessura da peça de trabalho. Por baixo da peça de trabalho, deve ficar visível pelo menos um dente completo de toda a lâmina. d) Nunca segure com as mãos uma peça que estiver a cortar, nem a apoie nas pernas. Fixe a peça de trabalho numa plataforma estável. É importante apoiar a peça de trabalho adequadamente para minimizar o risco de exposição do corpo, prisão da lâmina ou perda de controlo. e) Segure a ferramenta eléctrica agarrando nas superfícies isoladas quando realizar um trabalho em que a ferramenta de corte possa estar em contacto com cablagem oculta ou com o próprio cabo. O contacto com um fio “sob tensão” também expõe as partes metálicas da ferramenta eléctrica “sob tensão” e pode causar um choque eléctrico ao operador. f) Quando serrar madeira no sentido do comprimento utilize sempre um calço ou uma régua como guia. Isto melhora a exactidão do corte e reduz as hipóteses de prisão da lâmina. g) Utilize sempre lâminas com a dimensão correcta e o formato (diamante versus circular) dos orifícios do veio. As lâminas que não coincidam com as peças de montagem da serra funcionarão excentricamente, causando a perda de controlo. h) Nunca utilize as anilhas ou a porca da lâmina danificadas ou impróprias. As anilhas e a porca da lâmina foram concebidas especificamente para a sua serra, para um rendimento e segurança do trabalho óptimos.

CAUSAS E MEDIDAS DE PREVENÇÃO DO OPERADOR CONTRA O RECUO: - O recuo é uma reacção repentina quando uma lâmina da serra está entalada, presa ou desalinhada, que provoca o descontrolo da serra e faz com saia da peça de trabalho na direcção do operador; - Quando a lâmina está entalada ou presa no fecho do entalhe, a lâmina encrava e o motor reage movendo rapidamente a unidade para trás na direcção do operador; - Se a lâmina estiver torcida ou desalinhada durante o corte, os dentes na extremidade de retorno podem descer mais fundo na superfície superior da madeira, fazendo com que a lâmina salte do entalhe e recue na direcção do operador. O recuo é o resultado de uma má utilização e/ou procedimentos ou condições de funcionamento incorrectos, que poderá evitar se tomar as precauções abaixo descritas. a) Segure bem na pega com as duas mãos na serra e coloque os braços de forma a resistir às forças de recuo. Posicione o corpo em cada lado da lâmina, mas não em paralelo com a lâmina. O recuo poderá fazer com que lâmina salte para trás, mas as forças de recuo podem ser controladas pelo operador se forem tomadas precauções adequadas. b) Quando a lâmina estiver presa ou o corte for interrompido por qualquer razão, solte o gatilho e segure na serra imóvel no material até a lâmina parar completamente. Nunca tente tirar a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina estiver em movimento, caso contrárioSerra circular com laser PT

pode ocorrer o recuo. Investigue e aplique medidas correctivas para eliminar a causa de prisão da lâmina. c) Quando voltar a utilizar a serra na peça de trabalho, centre a lâmina da serra no entalhe e verifique se os dentes da lâmina não estão encravados no material. Se a lâmina da serra estiver presa pode avançá-la ou recuá-la da peça de trabalho, e a serra volta a funcionar. d) Painéis de suporte grandes para minimizar o risco de entalação ou de recuo da lâmina. Os painéis grandes tendem a vergar sob ao seu próprio peso. Os suportes devem ser colocados por baixo do painel em ambos os lados próximo da linha de corte e da extremidade do painel. e) Não utilize lâminas desgastadas ou danificadas. Quaisquer conjuntos de lâminas em más condições ou não afiados provocam o atrito excessivo, a prisão da lâmina e o recuo. f) As alavancas de bloqueio e de ajuste do ângulo e profundidade da lâmina, devem estar bem fixas antes de iniciar o corte. Quaisquer alterações de ajuste da lâmina durante o corte podem causar prisões e recuos. g) Tome precauções adicionais quando fizer um “corte profundo ” em paredes falsas ou outras superfícies já existentes. A lâmina saliente pode cortar objectos que podem provocar o recuo.

FUNÇÃO DE PROTEÇÃO INFERIOR

a) Verifique se protecção inferior está correctamente fechada antes de cada utilização. Não trabalhe com a serra se a protecção inferior não se mover livremente e fechar repentinamente. Nunca fixe nem aperte a protecção inferior na posição de aberta. Se a serra cair acidentalmente, a protecção inferior pode ficar dobrada. Levante a protecção inferior com o manípulo de retracção, certifique-se de que a protecção se move livremente e não toque na lâmina ou em quaisquer outras peças, em todos os ângulos e profundidades de corte. b) Verifique o funcionamento da mola da protecção inferior. Se a protecção e a mola não funcionarem correctamente têm que ser reparadas antes da utilização. A protecção inferior pode funcionar lentamente devido a peças danificadas, resíduos pegajosos ou acumulação de resíduos. c) A protecção inferior só deve ser recuada manualmente para cortes especiais, tais como “cortes profundos” e “cortes mistos”. Levante a protecção inferior pelo manípulo de retracção, e assim que a lâmina entrar no material, a protecção inferior pode ser libertada. Para todos os outros cortes, a protecção inferior deve funcionar automaticamente. d) Verifique sempre se a protecção inferior está a cobrir a lâmina, antes de colocar a serra na bancada ou no chão. Uma lâmina sem protecção e inclinada pode fazer com a serra ande para trás, cortando tudo o que estiver no seu caminho. Tenha atenção ao tempo que a lâmina demora a parar depois de o interruptor ser activado.

1. Use sempre uma máscara protectora,

protecção auricular e óculos de protecção.

2. Utilize somente as lâminas de serra

recomendadas na especificação.

3. Não utilize quaisquer rodas abrasivas.

4. Utilize diâmetros de serras apenas de

acordo com as indicações.Serra circular com laser PT

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Este tipo de laser normalmente não apresenta riscos ópticos, embora colocar o raio na direcção dos olhos pode causar cegueira. Não olhe directamente para o raio laser. Pode haver risco caso se olhe deliberadamente na direcção do raio, então favor observar todas as regras de segurança que se seguem:

1. O laser deve ser usado e mantido de

acordo com as instruções do fabricante.

2. Nunca direccione o raio para nenhuma

pessoa ou objecto que não seja a peça a ser trabalhada.

3. O raio laser não deve ser direccionado

deliberadamente para ninguém, e deve se evitar que seja direccionado para o olho de uma pessoa por mais de 0,25 segundos.

4. Certifique-se sempre de que o raio esteja

direccionado para uma peça maciça sem superfícies reflectoras, como madeira ou superfícies cobertas. Placas de aço brilhantes ou afins não são adequadas para as operações com laser, pois a superfície reflectora por reflectir o raio de volta para o usuário.

5. Não troque o aparelho laser por outro.

Consertos devem ser realizados pelo fabricante ou algum agente autorizado.

6. CUIDADO: O uso dos controlos ou ajustes

diferentes do que está descrito aqui pode resultar em exposição arriscada à radiação.

O aparelho de laser embutido nesta ferramenta é de classe 2 com radiação máxima de 1mW e 650nm de comprimento de onda. RADIAÇÃO LASER DE CLASSE 2, NÃO

OLHE DIRECTAMENTE PARA O FEIXE

LUMINOSO Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Aviso Isolamento duplo Usar protecção ocular Usar protecção para os ouvidos Usar máscara contra o pó Radiação laser Olhe directamente para o feixe luminoso SÍMBOLOSSerra circular com laser PT

FUNCIONAMENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO DE ACORDO COM AS

DISPOSIÇÕES: A máquina destina-se ao corte de madeira no sentido longitudinal e transversal, com linhas de corte estreitas, bem como ângulos de abertura até 51°, permanecendo firmemente na peça do trabalho.

1. AJUSTE DA PROFUNDIDADE DE

CORTE (Ver A) Eleve a alavanca de bloqueio de profundidade de corte e levante o corpo da serra da placa base. Regule a profundidade de corte utilizando a escala, empurre a alavanca para baixo e bloqueie-a. Adicione sempre 3mm à sua profundidade de corte para que a lâmina não possa cortar através do material.

2. AJUSTAR O ÂNGULO DE CORTE

(Ver Fig. B1, B2) Rodar o fecho do bisel da placa de base (6) no sentido contrário aos ponteiros do relógio, para afrouxar a escala do ângulo. Girar a placa de base do aparelho, até ajustar o ângulo de corte desejado na escala (5). Apertar o fecho do bisel (6), rodando-o na direcção dos ponteiros do relógio.

DESLIGAR) (Ver Fig. C) O interruptor está desbloqueado para impedir arranques acidentais. Pressione o botão de desbloqueio, depois o interruptor de ligar/ desligar (on/off) e a seguir solte o botão de desbloqueio. A partir deste momento, o interruptor está ligado. Para desligar basta soltar o interruptor de ligar/desligar (on/ off). Pode premir o botão de desbloquear de qualquer um dos lados do mesmo.

2. AJUSTE DA GUIA PARALELA (Ver Fig. D)

Utiliza-se para marcação de cortes paralelos numa extremidade da peça de trabalho a uma distância seleccionada. Faça deslizar o braço da guia paralela através das duas fixações para obter a distância de corte requerida e aperte o parafuso para bloquear na posição. Pode ser utilizado a partir dos dois lados da placa base. Para cortes a direito, use a marca- guia de 0°, para alinhar com a sua escala do guia paralelo. Para um corte oblíquo de 45°, use a marca-guia de 45°, para alinhar com a sua escala do guia paralelo. INDICAÇÃO: De preferência deverá executar um corte de ensaio.

• Tirar a cha da tomada antes do todos os trabalhos no aparelho.

• Para a montagem da lâmina de serra é necessário usar luvas de protecção.

perigo de lesões no caso de um contacto com a lâmina de serra.

• Só utilizar lâminas de serra correspondentes aos dados característicos indicados nesta instrução de serviço.

• Jamais utilizar discos abrasivos como ferramentas de trabalho. Para substituir a ferramenta, deverá de preferência deitar o aparelho sobre o lado frontal da caixa do motor. DESMONTAR Premir e segurar a tecla de travamento do veio (10).

• A tecla de travamento de veio (10)só deve ser accionada com a lâmina de serra parada. Afrouxe o parafuso da lâmina (15) com a chave fixa (20). Retire a flange exterior (12). Incline a protecção da lâmina inferior (13) e segure-a firmemente com a alavanca de protecção inferior (16). Retire a lâmina da serra (14). MONTAR Limpar a lâmina de serra e todas as partes de fixação a serem montadas. Incline a protecção da lâmina inferior (13) e segure-a firmemente com a alavanca de protecção inferior (16). Coloque a lâmina da serra na flange interior (22). Monte a flange exterior (12) e o parafusoSerra circular com laser PT

da lâmina (15). Use a chave fixa (20) para apertar o parafuso (15) com ¼ de volta a mais do que o aperto manual.

• Assegure-se de que as posições de montagem da flange interior (22) e da flange exterior (12) são correctas.

• Aquando da montagem: Certifique-se de que a direcção de corte dos dentes (direcção da seta na lâmina da serra) corresponde à seta de direcção de rotação, na protecção da lâmina.

4. ASPIRAÇÃO DE PÓ/DE APARAS

(Ver Fig. H) Aperte o adaptador de vácuo (17) na saída de extracção de pó até que trave. Além disso, aperte o adaptador de vácuo (17) à protecção fixa com os dois parafusos. Ligue directamente uma mangueira de vácuo adequada ao adaptador.

• Adaptador de aspiração não deve ser montado sem que haja uma aspiração externa conectada. Caso contrário há risco de obstrução do canal de aspiração. Para assegurar uma aspiração ideal, deverá limpar regularmente o adaptador de aspiração. O aspirador de pó deve ser apropriado para o tipo de material a ser trabalhado.

5. ÁREA PARA ARMAZENAMENTO DA

CHAVE HEXAGONAL (Ver Fig. I) A chave hexagonal está guardada na parte traseira da serra circular. Quando não estiver a utilizar a chave, guarde-a novamente.

6. GUIA DO LASER (Ver Fig. J)

AVISO: Nunca direccione o raio para nenhuma pessoa ou objecto que não seja a peça a ser trabalhada. A energia do raio laser é extremamente prejudicial ao olho humano. Desloque o interruptor ligar/desligar do laser (3) para ‘I’ para ligar o laser.O aparelho de laser pode gerar um raio no mesmo plano da lâmina, projectando uma linha na peça a ser trabalhada. A lâmina da serra pode ser direccionada para seguir a linha, para que se alinhe o corte. Tanto em corte recto quando em corte com bisel, os movimentos ficarão mais precisos. Desloque o interruptor ligar/desligar (3) para ‘0’ para desligar o laser. NOTA: Limpe periodicamente o gerador do laser.

7. SUBSTITUIÇÃO ACESSÍVEL DAS

ESCOVAS DO MOTOR (Ver Fig. K) Existem duas escovas do motor substituíveis, às quais se pode facilmente aceder quer na frente quer na parte de trás da caixa do motor. AVISO: Desligue a ficha da fonte de energia antes de efectuar quaisquer ajustamentos, mudanças de acessórios ou armazenamento da ferramenta. Estas medidas preventivas de segurança reduzem o risco de a ferramenta arrancar acidentalmente. ATENÇÃO: Quando a ferramenta for reparada, use SEMPRE apenas peças genuínas para substituição 1 Localize os orifícios de plástico de acesso Às escovas do motor, na frente ou na traseira da caixa do motor. 2 Retire as tampas de acesso com rosca, utilizando uma chave de parafusos e rodando no sentido oposto ao dos ponteiros do relógio para as soltar. Não use força excessiva, já que isto pode danificar a ligação de acesso. 3 Retire a escova de motor velha, como mostra. 4 Insira a escova de motor nova, assegurando-se de que está completamente embutida no suporte. 5 Recoloque a tampa de o acesso com a chave de parafusos, rodando no sentido dos ponteiros do relógio para apertar.

FUNCIONAMENTO DA SUA

SERRA CIRCULAR Se a sua ferramenta eléctrica aquecer muito, faça-a funcionar em vazio durante 2 a 3 minutos para arrefecer o motor. Evite utilizações prolongadas a velocidades muito baixas. Proteger as lâminas de serra contra golpes e pancadas. Um avanço demasiadamente forteSerra circular com laser PT

diminui sensivelmente a potência do aparelho e reduz a vida útil da lâmina de serra. A potência de serra e a qualidade de corte dependem principalmente da situação e da forma dos dentes da lâmina de serra. Portanto só deverá utilizar lâminas de serra afiadas e apropriadas para o material a ser trabalhado. MANUTENÇÃO Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

Os equipamentos eléctricos não devem ser eliminados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

CONFORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos que o produto Descrição WORX Serra circular com laser Tipo WX445 WX445.1 (4-designação de aparelho mecânico, representativo de Serra) Função Corte de materiais diversos, com uma lâmina rotativa dentadas Cumpre as seguintes directivas 2006/42/EC, 2004/108/EC, 2011/65/EU Normas em conformidade com EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-5 Pessoa autorizada a compilar o ficheiro técnico, Nome Russell Nicholson Endereço Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2014/05/12 Leo Yue Gerentede Calidad POSITECHandcirkelzaag met laser NL
