ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BXPW1500E BLACK & DECKER

Πλυστικό μηχάνημα υψηλής πίεσης Μετάφραση των γνήσιων οδηγιών

Διαβάστε προσεκτικά αυτές τις οδηγίες πριν από τη χρήση. Φυλάξτε αυτές τις οδηγίες για μελλοντικές αναφορές. Σε περίπτωση προβλημάτων ή δυσκολιών, επικοινωνήστε με τη γραμμή helpline υποστήριξης καταναλωτών: supporth@annovireverberi.it Σελίδα: 69-79

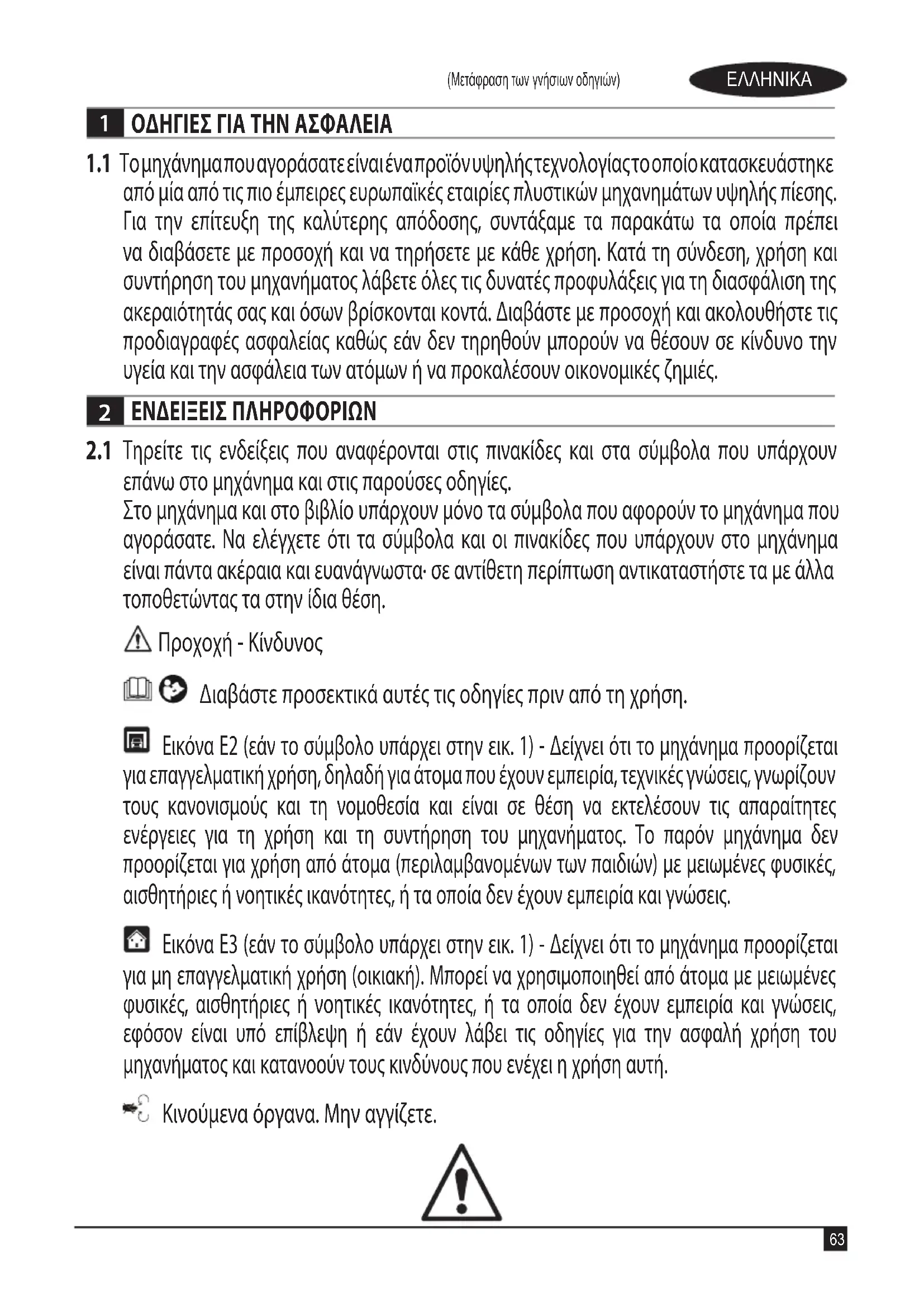

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 Το μηχάνημα που αγοράσατε είναι ένα προϊόν υψηλής τεχνολογίας το οποίο κατασκευάστηκε

από μία από τις πιο έμπειρες ευρωπαϊκές εταιρίες πλυστικών μηχανημάτων υψηλής πίεσης. Για την επίτευξη της καλύτερης απόδοσης, συντάξαμε τα παρακάτω τα οποία πρέπει να διαβάσετε με προσοχή και να τηρήσετε με κάθε χρήση. Κατά τη σύνδεση, χρήση και συντήρηση του μηχανήματος λάβετε όλες τις δυνατές προφυλάξεις για τη διασφάλιση της ακεραιότητάς σας και όσων βρίσκονται κοντά. Διαβάστε με προσοχή και ακολουθήστε τις προδιαγραφές ασφαλείας καθώς εάν δεν τηρηθούν μπορούν να θέσουν σε κίνδυνο την υγεία και την ασφάλεια των ατόμων ή να προκαλέσουν οικονομικές ζημιές.

ΕΝΔΕΙΞΕΙΣ ΠΛΗΡΟΦΟΡΙΩΝ

Τηρείτε τις ενδείξεις που αναφέρονται στις πινακίδες και στα σύμβολα που υπάρχουν επάνω στο μηχάνημα και στις παρούσες οδηγίες. Στο μηχάνημα και στο βιβλίο υπάρχουν μόνο τα σύμβολα που αφορούν το μηχάνημα που αγοράσατε. Να ελέγχετε ότι τα σύμβολα και οι πινακίδες που υπάρχουν στο μηχάνημα είναι πάντα ακέραια και ευανάγνωστα· σε αντίθετη περίπτωση αντικαταστήστε τα με άλλα τοποθετώντας τα στην ίδια θέση. Προχοχή - Κίνδυνος Διαβάστε προσεκτικά αυτές τις οδηγίες πριν από τη χρήση. Εικόνα E2 (εάν το σύμβολο υπάρχει στην εικ. 1) - Δείχνει ότι το μηχάνημα προορίζεται για επαγγελματική χρήση, δηλαδή για άτομα που έχουν εμπειρία, τεχνικές γνώσεις, γνωρίζουν τους κανονισμούς και τη νομοθεσία και είναι σε θέση να εκτελέσουν τις απαραίτητες ενέργειες για τη χρήση και τη συντήρηση του μηχανήματος. Το παρόν μηχάνημα δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή τα οποία δεν έχουν εμπειρία και γνώσεις. Εικόνα E3 (εάν το σύμβολο υπάρχει στην εικ. 1) - Δείχνει ότι το μηχάνημα προορίζεται για μη επαγγελματική χρήση (οικιακή). Μπορεί να χρησιμοποιηθεί από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή τα οποία δεν έχουν εμπειρία και γνώσεις, εφόσον είναι υπό επίβλεψη ή εάν έχουν λάβει τις οδηγίες για την ασφαλή χρήση του μηχανήματος και κατανοούν τους κινδύνους που ενέχει η χρήση αυτή. Κινούμενα όργανα. Μην αγγίζετε.64

(Μετάφραση των γνήσιων οδηγιών) 0 Θέση διακόπτη σβηστό I Θέση διακόπτη αναμμένο Εγγυημένη στάθμη ηχητικής ισχύος Απαγόρευση, επισημαίνει στο χρήστη ότι οι εθνικοί κανονισμοί μπορεί να απαγορεύουν την σύνδεση του προϊόντος με το δίκτυο παροχής του πόσιμου νερού. Σήμα κινδύνου, επισημαίνει στο χρήστη να μην κατευθύνει τη ροή του νερού προς ανθρώπους, ζώα, ηλεκτρικούς εξοπλισμούς ή προς το ίδιο το προϊόν. Το προϊόν αυτό ανήκει στην κλάση μόνωσης II. Αυτό σημαίνει ότι είναι εξοπλισμένο με ενισχυμένη μόνωση ή με διπλή μόνωση (μόνον εάν το σύμβολο υπάρχει επάνω στο μηχάνημα). Το προϊόν αυτό ανήκει στην κλάση μόνωσης I. Αυτό σημαίνει ότι είναι εξοπλισμένο με έναν αγωγό προστασίας γείωσης (μόνον εάν το σύμβολο υπάρχει επάνω στο μηχάνημα). Το προϊόν αυτό είναι συμβατό με τις σχετικές εφαρμοστέες Ευρωπαϊκές οδηγίες. Εικόνα E1 - Δείχνει την υποχρέωση να μην απορρίπτετε το μηχάνημα ως αστικό απόβλητο. Μπορεί να παραδοθεί στον κατάστημα πώλησης κατά την αγορά ενός καινούριου μηχανήματος. Τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα από τα οποία αποτελείται το μηχάνημα δεν πρέπει να επαναχρησιμοποιούνται για ανάρμοστες χρήσεις λόγω της παρουσίας επικίνδυνων ουσιών για την υγεία. Χρησιμοποιείτε ακουστικά προστασίας. Χρησιμοποιείτε μάσκα προστασίας. Χρησιμοποιείτε μέσα προστασίας του αναπνευστικού συστήματος. Χρησιμοποιείτε γάντια προστασίας. Χρησιμοποιείτε υποδήματα πρόληψης ατυχημάτων. Χρησιμοποιείτε ρούχα προστασίας.ΕΛΛΗΝΙΚΆ (Μετάφραση των γνήσιων οδηγιών)

ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΦΑΛΕΙΑΣ/ΥΠΟΛΕΙΠΟΜΕΝΟΙ ΚΙΝΔΥΝΟΙ

3.1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ΤΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

3.1.1 Προσοχή. ΜΗΝ επιτρέπετε τα παιδιά να χρησιμοποιούν το μηχάνημα, αλλά

επιβλέψτε τα για να βεβαιωθείτε ότι δεν παίζουν με αυτό.

3.1.2 Προσοχή. Οι ροές υπό πίεση μπορούν να είναι επικίνδυνες εάν χρησιμοποιούνται

3.1.3 Προσοχή. ΜΗΝ χρησιμοποιείτε το μηχάνημα με εύφλεκτα, τοξικά υγρά ή τα

οποία έχουν χαρακτηριστικά μη συμβατά με τη σωστή λειτουργία του ίδιου του μηχανήματος. Απαγορεύεται η χρήση του μηχανήματος σε δυνητικά εύφλεκτη ή εκρηκτική ατμόσφαιρα.

3.1.4 Προσοχή. ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ. ΜΗΝ βρέχετε εύφλεκτα υγρά.

3.1.5 Προσοχή. ΜΗΝ κατευθύνετε τη ροή του νερού προς άτομα ή ζώα.

3.1.6 Προσοχή. ΜΗΝ κατευθύνετε τη ροή του νερού προς το ίδιο το μηχάνημα, στα

ηλεκτρικά εξαρτήματα ή σε άλλες ηλεκτρικές συσκευές.

3.1.7 Προσοχή. ΜΗΝ χρησιμοποιείτε το μηχάνημα εντός της ακτίνας στην οποία

βρίσκονται άτομα που δεν φορούν ρουχισμό προστασίας.

3.1.8 Προσοχή. ΜΗΝ κατευθύνετε τη ροή προς το μέρος σας ή προς άλλα άτομα για να

καθαρίσετε ρούχα ή υποδήματα.

3.1.9 Προσοχή. ΜΗΝ χρησιμοποιείτε το μηχάνημα σε εξωτερικούς χώρους σε

3.1.10 Προσοχή. Η μηχανή ΔΕΝ πρέπει να τίθεται σε λειτουργία από παιδιά, από ανίκανα

άτομα και από όσους δεν έχουν διαβάσει και κατανοήσει τις οδηγίες.

3.1.11 Προσοχή. ΜΗΝ αγγίζετε το βύσμα και/ή την πρίζα με βρεγμένα χέρια.

3.1.12 Προσοχή. ΜΗ χρησιμοποιείτε το μηχάνημα με κατεστραμμένο το ηλεκτρικό

καλώδιο. Εάν το ηλεκτρικό καλώδιο καταστραφεί, πρέπει να αντικατασταθεί από τον παραγωγό, από ένα εξουσιοδοτημένο Σέρβις του ή από άτομα που είναι ειδικευμένα προς αποφυγή κινδύνων για την ασφάλεια.

3.1.13 Προσοχή. ΜΗΝ χρησιμοποιείτε το μηχάνημα εάν ένα καλώδιο τροφοδοσίας ή

σημαντικά μέρη όπως π.χ. μέσα ασφαλείας, σωλήνες υψηλής πίεσης, πιστόλι, είναι κατεστραμμένα.

3.1.14 Προσοχή. ΜΗΝ μπλοκάρετε το λεβιέ του πιστολιού στη θέση λειτουργίας.66

(Μετάφραση των γνήσιων οδηγιών)

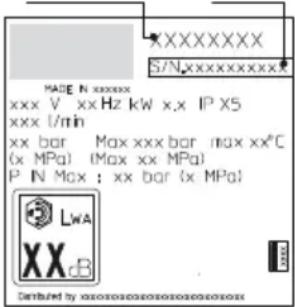

3.1.15 Προσοχή. Ελέγχετε αν το μηχάνημα διαθέτει την πινακίδα με τα χαρακτηριστικά,

σε αντίθετη περίπτωση ειδοποιήστε το κατάστημα πώλησης. Τα μηχανήματα που δεν διαθέτουν πινακίδα ΔΕΝ πρέπει να χρησιμοποιούνται, δεδομένου ότι είναι ανώνυμα και πιθανώς επικίνδυνα.

3.1.16 Προσοχή. ΜΗΝ επεμβαίνετε και μην αλλάζετε τη διακρίβωση της βαλβίδας

ρύθμισης και των διατάξεων ασφαλείας.

3.1.17 Προσοχή. ΜΗΝ αλλάζετε την αρχική διάμετρο του πίδακα της κεφαλής.

3.1.18 Προσοχή. ΜΗΝ μετακινείτε το μηχάνημα τραβώντας το ΗΛΕΚΤΡΙΚΟ ΚΑΛΩΔΙΟ.

3.1.19 Προσοχή. Αποφύγετε τη διέλευση οχημάτων πάνω από το σωλήνα υψηλής

3.1.20 Προσοχή. ΜΗΝ μετακινείτε το μηχάνημα τραβώντας το σωλήνα υψηλής πίεσης.

3.1.21 Προσοχή. Η ροή υψηλής πίεσης επάνω σε ελαστικά, βαλβίδες ελαστικών και

άλλα εξαρτήματα με πίεση μπορεί να είναι επικίνδυνη. Αποφύγετε τη χρήση του κιτ περιστρεφόμενου ακροφυσίου και σε κάθε περίπτωση διατηρείστε κατά το καθάρισμα μία απόσταση της ροής τουλάχιστον 30 cm.

3.1.22 Προσοχή. Απαγορεύεται η χρήση μη γνήσιων ανταλλακτικών ή μη ειδικών για

το μοντέλο αυτό. Απαγορεύεται να επιφέρετε τροποποιήσεις στο μηχάνημα· η εκτέλεση τροποποιήσεων ακυρώνει τη Δήλωση Συμμόρφωσης και απαλλάσσει τον κατασκευαστή από αστικές και ποινικές ευθύνες.

3.2 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

3.2.1 Προσοχή. Όλα τα εξαρτήματα που είναι αγωγοί ηλεκτρικού ρεύματος ΠΡΕΠΕΙ ΝΑ

ΠΡΟΣΤΑΤΕΥΟΝΤΑΙ από τον πίδακα νερού.

3.2.2 Προσοχή. Η ηλεκτρική σύνδεση θα πρέπει να εκτελεστεί από έναν εξειδικευμένο

ηλεκτρολόγο σύμφωνα με το πρότυπο IEC 60364-1. Συνιστάται να προβλέψετε ένα διαφορικό διακόπτη που διακόπτει την ηλεκτρική τροφοδοσία στο παρόν μηχάνημα εάν το ρεύμα διαροής προς τη γείωση υπερβαίνει τα 30 mA για 30 ms, ή ένα μέσο ελέγχου του κυκλώματος γείωσης.

3.2.3 Προσοχή. ΚΑΤΑ τη φάση εκκίνησης, το μηχάνημα μπορεί να προκαλέσει

διαταραχές στο δίκτυο.

3.2.4 Προσοχή. Η λειτουργία με ένα διαφορικό διακόπτη ασφαλείας προσφέρει

επιπλέον ατομική προστασία (30 mA).

3.2.5 Προσοχή. Στα μοντέλα που δεν διαθέτουν βύσμα η εγκατάσταση πρέπει να γίνει

από ειδικευμένο προσωπικό.ΕΛΛΗΝΙΚΆ (Μετάφραση των γνήσιων οδηγιών)

3.2.6 Προσοχή. Χρησιμοποιήστε μόνο εξουσιοδοτημένες ηλεκτρικές προεκτάσεις και

με κατάλληλη διατομή αγωγιμότητας.

3.2.7 Προσοχή. Να αποσυνδέετε πάντα τον διακόπτη όταν αφήνετε το μηχάνημα

Προσοχή. Η υψηλή πίεση μπορεί να προκαλέσει την αναπήδηση εξαρτημάτων, γι’ αυτό πρέπει να φοράτε όλα τα ρούχα και τις προστασίες που είναι κατάλληλες (PPE) για την ασφάλεια και την ακεραιότητα του χειριστή.

3.2.9 Προσοχή. Πριν να κάνετε επεμβάσεις στο μηχάνημα, ΒΓΑΛΤΕ το φις από την πρίζα.

3.2.10 Προσοχή. Λόγω του ότι υπάρχει η πιθανότητα κύλισης προς τα πίσω, πρέπει να

ΚΡΑΤΑΤΕ το πιστόλι γερά όταν τραβάτε το λεβιέ.

3.2.11 Προσοχή. ΤΗΡΕΙΤΕ τις προδιαγραφές του τοπικού οργανισμού παροχής ύδρευσης.

Σύμφωνα με το πρότυπο IEC 60335-2-79 το μηχάνημα μπορεί να συνδεθεί απ’ ευθείας στο εθνικό δίκτυο παροχής πόσιμου νερού μόνο εφόσον στο σωλήνα τροφοδοσίας τοποθετηθεί μία διάταξη αντιροής με εκκένωση του νερού τύπου ΒΑ συμβατή με το πρότυπο ΕΝ 12729. Μπορείτε να παραγγείλετε την συσκευή αντιροής από τον κατασκευαστή.

3.2.12 Προσοχή. Το νερό που εισέρχεται στις συσκευές αντιροής δεν θεωρείται πόσιμο.

3.2.13 Προσοχή. Η συντήρηση και/ή επισκευή των ηλεκτρικών τμημάτων ΠΡΕΠΕΙ να

εκτελείται από εξειδικευμένο προσωπικό.

3.2.14 Προσοχή. ΕΚΚΕΝΩΣΤΕ την υπολειπόμενη πίεση πριν αποσυνδέσετε το σωλήνα

3.2.15 Προσοχή. ΕΛΕΓΧΕΤΕ πριν από κάθε χρήση και σε τακτά διαστήματα το σφίξιμο

των βιδών και την καλή κατάσταση των τμημάτων του μηχανήματος, καθώς και αν υπάρχουν τμήματα σπασμένα ή τα οποία παρουσιάζουν φθορές.

3.2.16 Προσοχή. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ μόνο απορρυπαντικά που είναι συμβατά με τα υλικά

επένδυσης του σωλήνα υψηλής πίεσης / ηλεκτρικού καλωδίου.

3.2.17 Προσοχή. ΚΡΑΤΑΤΕ τα άτομα και τα ζώα σε ελάχιστη απόσταση 15 μ.

3.2.18 Προσοχή. Το παρόν μηχάνημα έχει σχεδιαστεί για να χρησιμοποιείται με

απορρυπαντικά τα οποία παρέχονται ή συνιστώνται από τον κατασκευαστή. Η χρήση διαφορετικών απορρυπαντικών ή χημικών προϊόντων μπορεί να έχει αρνητική επίπτωση στην ασφάλειά του.68

(Μετάφραση των γνήσιων οδηγιών)

3.2.19 Προσοχή. Αποφύγετε την επαφή του απορρυπαντικού με το δέρμα, ιδιαίτερα

με τα μάτια! Σε περίπτωση επαφής με τα μάτια, ξεβγάλτε με καθαρό νερό και ζητήστε άμεσα ιατρική συμβουλή!

3.2.20 Προσοχή. Οι σωλήνες υψηλής πίεσης, τα ρακόρ και οι συνδέσεις είναι σημαντικά

στοιχεία για την ασφάλεια της μηχανής. Χρησιμοποιείτε αποκλειστικά σωλήνες υψηλής πίεσης, ρακόρ και συνδέσμους συνιστώμενους από τον κατασκευαστή.

3.2.21 Προσοχή. Για να εξασφαλιστεί η ασφάλεια της μηχανής, χρησιμοποιείτε μόνο

γνήσια ανταλλακτικά του κατασκευαστή ή εγκεκριμένα από τον ίδιο.

3.2.22 Προσοχή. Τα ακατάλληλα καλώδια προέκτασης μπορούν να καταστούν

επικίνδυνα. Εάν χρησιμοποιείτε καλώδιο προέκτασης, επιλέξτε έναν κατάλληλο τύπο για τη χρήση σε εξωτερικούς χώρους και βεβαιωθείτε ότι η σύνδεση παραμένει στεγνή και σε απόσταση από το έδαφος. Συνιστάται για το σκοπό αυτό η χρήση μιας περιέλιξης καλωδίου, που να διατηρεί την πρίζα σε απόσταση τουλάχιστον 60 mm από το έδαφος.

3.2.23 Προσοχή. Σβήστε το μηχάνημα και αποσυνδέστε το από την πηγή τροφοδοσίας

πριν κάνετε εργασίες τοποθέτησης, καθαρισμού, ρύθμισης, συντήρησης, αποθήκευσης και μεταφοράς.

3.2.24 Προσοχή. Τοποθετήστε το κιτ καθαρισμού σωληνώσεων μέχρι την κόκκινη

εγκοπή πριν ανάψετε το μηχάνημα.EL

(Μετάφραση των γνήσιων οδηγιών)

ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΙΚ.1/ΣΕΛΙΑ 3

4.1 Χρήση του εγχειριδίου

Το παρόν εγχειρίδιο αποτελεί τμήμα του μηχανήματος, φυλάξτε το για μελλοντική αναφορά. Διαβάστε προσεκτικά πριν από την εγκα-τάσταση/χρήση. Σε περίπτωση μεταβίβασης της ιδιοκτησίας αυτός που παραχωρεί το μηχάνημα είναι υποχρεωμένος να παραδώσει το εγχειρίδιο στο νέο ιδιοκτήτη.

Το μηχάνημα παραδίδεται στο εσωτερικό μιας συσκευασίας από χαρτόνι, αποσυναρμολογημένο εν μέρει.Η σύνθεση του εξοπλισμού απεικονίζεται στην εικ. 1.

4.2.1 Συνοδευτικά έντυπα

A1 Εγχειρίδιο χρήσης και συντήρησηςA2 Οδηγίες για την ασφάλειαA3 Δήλωση συμμόρφωσηςA4 Κανόνες εγγύησης

4.3 ιάθεση συσκευασία

Τα υλικά από τα οποία αποτελείται η συσκευασία δεν μολύνουν το περι-βάλλον, ωστόσο πρέπει να ανακυκλώνονται ή να διατίθενται σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα όπου χρησιμοποιείται.

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΙΚ.1/ΣΕΛΙΑ 3

5.1 Προβλεπόενη χρήση

Το μηχάνημα προορίζεται για ατομική χρήση για τον καθαρισμό οχημάτων, μηχανημάτων, σκαφών, οικοδομικών εργασιών κλπ., για την αφαίρεση της επίμονης βρωμιάς με καθαρό νερό και βιοαποικοδομήσιμα χημικά απορρυπαντικά.Το πλύσιμο κινητήρων οχημάτων επιτρέπεται μόνον εάν το ακάθαρτο νερό απορριφθεί σύμφωνα με τους ισχύοντες κανονισμούς.- Θερμοκρασία νερού στην είσοδο: βλέπε πινακίδα χαρακτηριστικών επάνω στο ηχάνηα. - Πίεση νερού στην είσοδο: min. 0,1MPa - max. 1 MPa. - Θερμοκρασία περιβάλλοντος λειτουργίας: εγαλύτερη από 0°C. Το μηχάνημα είναι συμβατό με το πρότυπο IEC 60335-1 και IEC 60335-2-79.

Για τον προσδιορισμό του αρμόδιου χειριστή για την χρήση του μηχανήματος (επαγγελματική ή μη επαγγελματική) δείτε την εικόνα που απεικονίζεται στην εικ. 1.

B2 Εκτοξευτήρας B3 Πιστόλι με ασφάλεια B4 Ηλεκτρικό καλώδιο με βύσμα (όπου προβλέπεται)B5 Σωλήνας υψηλής πίεσης B6 Ντεπόζιτο απορρυπαντικού (όπου προβλέπεται)B7 Τάπα λαδιού (όπου προβλέπεται)E ΚεφαλήF Ρυθμιστής απορρυπαντικού (όπου προβλέπεται)G Ρυθμιστής πίεσης (όπου προβλέπεται)L Φίλτρο νερού

Εξαρτήματα (εάν προβλέπονται με τον εξοπλισμό - βλέπε εικ.1)

Εργαλείο καθαρισμού κεφαλής Κιτ περιστρεφόμενου ακροφυσίου

Περιέλιξη σωλήνα Κιτ αναρρόφ. νερού Κιτ καθαρισμού σωληνώσεων Κιτ βούρτσας για μεγάλες επιφάνειες

C10 C11 C12 C13 Κιτ απορρυπαντικού C14 C15 Σωλ. λιπαντικού γράσουC16 Μανόμετρο C17

5.4 ιατάξει ασφαλεία

- Διάταξη εκκίνησης (H) Η διάταξη εκκίνησης αποτρέπει την τυχαία χρήση του μηχανήματος. Προσοχή - κίνδυνος! Μην επεβαίνετε και ην αλλάζετε τη διακρίβωση τη βαλβίδα ασφαλεία.- Βαλβίδα ασφαλείας και/ή περιοριστής πίεσης. Η βαλβίδα ασφαλείας είναι και περιοριστής πίεσης. Όταν κλείνει το πιστόλι, η βαλβίδα ανοίγει και το νερό ανακυκλοφορεί από την αναρρόφηση της αντλίας ή εκκενώνεται στο έδαφος.- Θερμοστατική βαλβίδα (D1 όπου προβλέπεται) Εάν η θερμοκρασία του νερού υπερβεί τη θερμοκρασία που προβλέ-πεται από τον κατασκευαστή, η θερμοστατική βαλβίδα εκκενώνει το ζεστό νερό και αναρροφά μία ποσότητα κρύου νερού ίση με το νερό που εκκενώθηκε μέχρι να αποκατασταθεί η σωστή θερμοκρασία.- Ασφάλεια (D): αποτρέπει την τυχαία ροή του νερού.- Θερμική προστασία: σε περίπτωση υπερφόρτισης η θερμική προ-στασία σταματά το μηχάνημα.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΙΚ.2/ΣΕΛΙΑ 45

Προσοχή - κίνδυνος! Όλε οι εργασίε εγκατάσταση και συναρολόγηση πρέπει να γίνονται ε το ηχάνηα αποσυνδεένο από το ηλεκτρικό δίκτυο.Για τη σειρά συναρμολόγησης δείτε εικ.2.

Συναρολόγηση των ταπών εξαέρωση (όπου προβλέπεται) Προς αποφυγή διαρροών λαδιού, το μηχάνημα παραδίδεται με τα στόμια εισαγωγής λαδιού κλειστά με τάπες κόκκινου χρώματος που πρέπει να αντικατασταθούν με τις τάπες εξαέρωσης που περιλαμβά-νονται στον εξοπλισμό.

6.3 Συναρολόγηση του περιστρεφόενου ακροφυσίου

(Για τα μοντέλα που είναι εξοπλισμένα).Το κιτ περιστρεφόμενου ακροφυσίου επιτρέπει την παροχή μιας μεγαλύτερης ισχύος πλυσίματος.Η χρήση του περιστρεφόμενου ακροφυσίου μπορεί να συμπέσει με μία πτώση της πίεσης ίση με το 25% σε σχέση με την πίεση που επι-τυγχάνεται με τη ρυθμιζόμενη κεφαλή. Σε κάθε περίπτωση η χρήση της επιτρέπει την παροχή μιας μεγαλύτερης ισχύος πλυσίματος χάρη στην περιστροφή της ροής νερού.

6.4 Ηλεκτρική σύνδεση

Προσοχή - κίνδυνος! Βεβαιωθείτε ότι το ηλεκτρικό δίκτυο αντιστοιχεί στο βολτάζ και στη συχνότητα (V-Hz) που αναγράφεται στην πινα-κίδα αναγνώριση (εικ.2).

6.4.1 Χρήση καλωδίων προέκτασης

Χρησιμοποιήστε καλώδια και βύσματα με βαθμό προστα-σίας «IPX5».Η διατομή των καλωδίων προέκτασης πρέπει να είναι ανάλογη με το μήκος της· όσο μεγαλύτερο είναι το μήκος, τόσο μεγαλύτερη πρέπει να είναι η διατομή. Βλέπε πίνακα Ι.

Προσοχή - κίνδυνος! Πρέπει να γίνεται αναρρόφηση όνο φιλτραρισένου ή καθαρού νερού. Η βρύση παροχή νερού πρέπει να εξα-σφαλίζει παροχή ίση ε την ικανότητα τη αντλία.Τοποθετήστε το μηχάνημα όσο το δυνατόν πιο κοντά στο δίκτυο παροχής ύδρευσης.

6.5.1 Στόμια σύνδεσης

Έξοδος νερού (OUTLET) Είσοδος νερού με φίλτρο (INLET)

6.5.2 Σύνδεση στο εθνικό δίκτυο ύδρευσης

Το μηχάνημα μπορεί να συνδεθεί απ’ ευθείας στο εθνικό δίκτυο παροχής πόσιμου νερού μόνο εφόσον στο σωλήνα τροφοδοσί-ας τοποθετηθεί μία διάταξη αντιροής με εκκένωση του νερού συμβατή με τους ισχύοντες κανονισμούς. Βεβαιωθείτε ότι το σωλήνας είναι τουλάχιστον Ø 13 mm, ότι είναι ενισχυμένος και ότι δεν έχει ένα μήκος μεγαλύτερο από 25 m.

6.5.3 Αναρρόφηση νερού από ανοιχτά δοχεία

1) Βιδώστε το σωλήνα αναρρόφησης με το φίλτρο στην είσοδο του νερού (INLET) και βυθίστε τον στον πάτο του δοχείου.2) Εξαερώστε το μηχάνημα:α) Ξεβιδώστε τον εκτοξευτήρα.β) Θέστε σε εκκίνηση το μηχάνημα και ανοίξτε το πιστόλι μέχρι που να μην υπάρχουν φυσαλίδες αέρα στο νερό που βγαίνει.3) Σβήστε το μηχάνημα και ξαναβιδώστε τον εκτοξευτήρα.Σημείωση: το μέγιστο ύψος αναρρόφησης είναι 0,5 m. Συνιστάται να γεμίσετε το σωλήνα αναρρόφησης πριν από τη χρήση.EL

(Μετάφραση των γνήσιων οδηγιών)

7.1 Ρύθμιση της κεφαλής (όπου προβλέπεται)

Χρησιμοποιήστε την κεφαλή (E) για να ρυθμίσετε τη ροή του νερού.

7.2 Ρύθμιση παροχής απορρυπαντικού

Για να χορηγήσετε το απορρυπαντικό στη σωστή πίεση, θέστε την κεφαλή (E) (όπου προβλέπεται) στη θέση " " ή συναρμολογήστε το κιτ καθαρισμού (C13) (όπου προβλέπεται) όπως υποδεικνύεται στην εικόνα.Χρησιμοποιήστε το ρυθμιστή (F) για να δοσολογήσετε την ποσότητα απορρυπαντικού που θα χορηγήσετε (όπου προβλέπεται).

7.3 Ρύθμιση πίεσης λειτουργίας (όπου προβλέπεται)

Χρησιμοποιήστε το ρυθμιστή (G) για να αλλάξετε την πίεση λειτουρ-γίας. Η πίεση αναφέρεται στο μανόμετρο (εάν υπάρχει).

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ (ΕΙΚ.4)/ΣΕΛΙΔΑ 6

- Διάταξη εκκίνησης (H).Βάλτε τη διάταξη εκκίνησης στη θέση (ON/I) για:α) να θέσετε σε εκκίνηση τον κινητήρα (στα μοντέλα χωρίς διάταξη TSS)β) να προετοιμάσετε τη λειτουργία του κινητήρα (στα μοντέλα που διαθέτουν διάταξη TSS).Εάν η διάταξη εκκίνησης διαθέτει λυχνία, αυτή πρέπει να ανάψει. Βάλτε τη διάταξη εκκίνησης στη θέση (OFF/0) για να σταματήσετε τη λειτουργία του μηχανήματος.Εάν η διάταξη εκκίνησης διαθέτει λυχνία, αυτή πρέπει να σβήσει.- Μοχλός εντολής ροής νερού (I). Προσοχή - κίνδυνος! Το μηχάνημα πρέπει να λειτουργεί τοποθετημένο σε μία ασφαλή και σταθερή επίπεδη επιφάνεια, όπως φαίνεται στην εικ.4.

8.2 Εκκίνηση (βλέπε εικ. 4)

Ανοίξτε εντελώς τη βρύση του δικτύου υδροδότησης.2) Αποσυνδέστε την ασφάλεια (D).3) Κρατήστε το πιστόλι ανοιχτό για μερικά δευτερόλεπτα και θέστε σε εκκίνηση το μηχάνημα με τη διάταξη εκκίνησης (ON/I). Προσοχή - κίνδυνος! Πριν να θέσετε σε λειτουργία το μηχάνημα, βεβαιω-θείτε ότι τροφοδοτείται κατάλληλα με νερό, η χρήση του χωρίς νερό καταστρέφει το μηχάνημα, κατά τη λειτουργία του μην καλύπτετε τις γρίλιες αερισμού. Μοντέλα TSS - Στα μοντέλα TSS, με αυτόματη διακοπή της παροχής: - κλείνονταςτο πιστόλι, η δυναμική πίεση σβήνει αυτόματα τον ηλε- κτροκινητήρα - ανοίγοντας το πιστόλι, η πτώση της πίεσης ξεκινά αυτόματα τον κινη- τήρα και η πίεση αναμορφώνεται με μία πολύ μικρή καθυστέρηση- για μία σωστή λειτουργία του TSS, οι ενέργειες κλεισίματος και ανοίγματος του πιστολιού δεν πρέπει να γίνονται μέσα σε χρονικό διάστημα μικρότερο από 4÷5 δευτερόλεπτα.Για να μην προκληθούν φθορές στο μηχάνημα αποφύγετε τη λειτουργία του χωρίς νερό και ελέγχετε ότι το μηχάνημα είναι πάντα κατάλληλα τροφοδοτημένο με νερό.Για τα μοντέλα χωρίς TSS για να μην προκληθούν φθορές στο μηχάνημα που οφείλονται στην αύξηση της θερμοκρα-σίας του νερού, μην διακόπτετε, με τη μηχανή σε λειτουργία, τη ροή νερού για μία περίοδο μεγαλύτερη από 5 λεπτά.

1) Βάλτε τη διάταξη εκκίνησης στη θέση (OFF/0).2) Ανοίξτε το πιστόλι και εκκενώστε την πίεση στο εσωτερικό των σωληνώσεων.3) Εισάγετε την ασφάλεια (D).

1) Αποσυνδέστε την ασφάλεια (D).2) Ανοίξτε το πιστόλι και αφήστε να εκκενωθεί ο αέρας που υπάρχει στο εσωτερικό των σωληνώσεων.3) Βάλτε τη διάταξη εκκίνησης στη θέση (ON/I).

8.5 Θέση εκτός λειτουργίας

1) Κλείστε τη βρύση του νερού.2) Εκκενώστε την υπολειπόμενη πίεση από το πιστόλι μέχρι να βγει όλο το νερό από το μηχάνημα.3) Σβήστε το μηχάνημα (OFF/0).4) Βγάλτε το φις από την πρίζα.5) Αδειάστε και πλύνετε το ντεπόζιτο απορρυπαντικού στο τέλος της εργασίας. Για το πλύσιμο του ντεπόζιτου χρησιμοποιείστε καθαρό νερό στη θέση του απορρυπαντικού.6) Εισάγετε την ασφάλεια (D) του πιστολιού.

8.6 Ανεφοριασμός και χρήση του απορρυπαντικού

Το απορρυπαντικό πρέπει να παρέχεται με τα εξαρτήματα και σύμ-φωνα με τους τρόπους που προβλέπονται στο σημείο 7.3.Η χρήση ενός σωλήνα υψηλής πίεσης με μεγαλύτερο μήκος από τον αρχικό που παρέχεται με το μηχάνημα ή η χρήση μιας προέκτασης πρό-σθετου σωλήνα μπορεί να μειώσει ή να σταματήσει εντελώς την αναρ-ρόφηση του απορρυπαντικού από το ντεπόζιτο (όπου προβλέπεται).Γεμίστε το ντεπόζιτο (B6) με απορρυπαντικό υψηλής βιοαποικοδό-μησης.

8.7 Συμβουλές για τη σωστή πλύση

Διαλύστε τη βρωμιά τοποθετώντας επάνω στην στεγνή επιφάνεια το απορρυπαντικό. Επάνω στις κάθετες επιφάνειες ενεργείτε από κάτω προς τα πάνω. Αφήστε να ενεργήσει για 1÷2 λεπτά, χωρίς να αφήσετε όμως να στεγνώσει η επιφάνεια. Χρησιμοποιήστε με τη ροή υψηλής πίεσης σε μία απόσταση μεγαλύτερη από 30 cm, αρχί-ζοντας από κάτω. Φροντίστε ώστε τα νερά από το ξέβγαλμα να μην τρέχουν επάνω στις επιφάνειες που δεν έχουν πλυθεί.Σε ορισμένες περιπτώσεις για να αφαιρέσετε την ακαθαρσία είναι απαραίτητη η μηχανική δράση των βουρτσών πλυσίματος.Η υψηλή πίεση δεν είναι πάντα η καλύτερη λύση για ένα καλό πλύσι-μο, καθώς μπορεί να καταστρέψει ορισμένες επιφάνειες, Συνιστάται να αποφεύγετε τη χρήση της ροής ακίδας της ρυθμιζόμενης κεφα-λής και τη χρήση του περιστρεφόμενου ακροφυσίου επάνω σε ευαίσθητα και βαμμένα μέρη και επάνω σε εξαρτήματα με πίεση (π.χ. ελαστικά, βαλβίδες φουσκώματος...)Μια καλή πλυστική δράση εξαρτάται κατά ίση αναλογία από την πίεση και από τον όγκο του νερού.

ΣΥΝΤΗΡΗΣΗ (ΕΙΚ.5)/ΣΕΛΙΔΑ 279 Όλες οι επεμβάσεις συντήρησης που δεν περιλαμβάνονται στο παρόν κεφάλαιο πρέπει να γίνονται σε ένα εξουσιοδοτημένο Κέντρο πώλησης και Τεχνικής Υποστήριξης. Προσοχή - κίνδυνος! Πριν να κάνετε οποιαδήποτε επέμβαση στο μηχάνη-μα, βγάλτε το φις από την πρίζα ρεύματος.

9.1 Καθαρισμός της κεφαλής

1) Αποσυναρμολογήστε τον εκτοξευτήρα από το πιστόλι.2) Απομακρύνετε την ακαθαρσία από την οπή της κεφαλής με το εργαλείο (C1).

9.2 Καθαρισμός του φίλτρου

Ελέγξτε το φίλτρο αναρρόφησης (L) και το φίλτρο απορρυπαντικού (όπου προβλέπεται) πριν από κάθε χρήση και, σε περίπτωση που είναι απαραίτητο, προχωρήστε στο καθάρισμα όπως αναφέρεται.

9.3 Απεμπλοκή κινητήρα (όπου προβλέπεται)

Σε περίπτωση παρατεταμένων στάσεων, αλατούχα ιζήματα μπο-ρούν να προκαλέσουν την εμπλοκή του κινητήρα. Για να ξεμπλοκά-ρετε τον κινητήρα γυρίστε τον άξονα του κινητήρα με το εργαλείο (M).

9.4 Συμπλήρωση λαδιού (όπου προβλέπεται)

Συμπληρώστε με λάδι από την οπή εισαγωγής μέχρι να επαναφέρετε τη σωστή στάθμη. Για τα χαρακτηριστικά του λαδιού δείτε τον πίνακα “Χαρακτηριστικά λαδιού”.

Πριν από τη χειμερινή αποθήκευση, βάλτε το μηχάνημα να λειτουρ-γήσει με μη επιθετικό και μη τοξικό αντιπαγωτικό υγρό.Τοποθετήστε τη συσκευή σε στεγνό μέρος και προστατευόμενο από τον παγετό.

ΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ (ΕΙΚ.5)/ΣΕΛΙΔΑ 279 Αποθηκεύστε τα εξαρτήματα όπως προβλέπεται στην εικ. 5.Μεταφέρετε το μηχάνημα όπως προβλέπεται στην εικ. 5.EL

(Μετάφραση των γνήσιων οδηγιών)

ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΙΣ ΒΛΑΒΕΣ Προβλήματα Πιθανές αιτίες Λύσεις Η αντλία δεν φθάνει την καθορισμένη πίεσηΈχει φθαρεί το ακροφύσιο Αντικαταστήστε το ακροφύσιοΦίλτρο νερού ακάθαρτο Καθαρίστε το φίλτρο (L) (εικ.5)Ανεπαρκής τροφοδοσία νερού Ανοίξτε πλήρως τη βρύσηΑναρρόφηση αέρα Ελέγξτε τα ρακόρΑέρας στην αντλίαΣβήστε το μηχάνημα και ενεργοποιήστε το πιστόλι μέχρι να βγει μία συνεχής ροή. Θέστε και πάλι σε εκκίνηση.Κεφαλή ρυθμισμένη όχι σωστά Θέστε την κεφαλή (E) στη θέση (+) (εικ.3)Επέμβαση θερμοστατικής βαλβίδας Περιμένετε την επαναφορά της σωστής θερμοκρασίας του νερούΎψος αναρρόφησης από ανοιχτό δοχείο μεγαλύτερο από 0,5 m Μειώστε το ύψος αναρρόφησηςΗ αντλία έχει απότομες αλλαγές πίεσηςΑναρρόφηση νερού από εξωτερικό ντεπόζιτο Συνδέστε το μηχάνημα στο δίκτυο ύδρευσηςΘερμοκρασία νερού στην είσοδο υπερβολικά υψηλή Μειώστε τη θερμοκρασίαΑκροφύσιο βουλωμένο Καθαρίστε το ακροφύσιο (εικ.5) Φίλτρο αναρρόφησης (L) βρώμικο Καθαρίστε το φίλτρο (L) (εικ.5) Ο κινητήρας “βουίζει” αλλά δεν ξεκινάΑνεπαρκής τάση του δικτύουΕλέγξτε ότι η τάση του δικτύου αντιστοιχεί στην τάση της πινακίδας (εικ.2)Απώλεια τάσης οφειλόμενη στην προέκτασηΕλέγξτε τα χαρακτηριστικά της προέκτασης (I) Παρατεταμένο σταμάτημα του μηχανήματος Συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Προβλήματα στη διάταξη TSS Συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής ΥποστήριξηςΟ ηλεκτροκινητήρας δεν ξεκινάΑπουσία τάσηςΕλέγξτε την παρουσία τάσης στο δίκτυο και ελέγξτε ότι το φις έχει τοποθετηθεί σωστά (*)Προβλήματα στη διάταξη TSS Συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Μηχάνημα σταματημένο εδώ και πολύ καιρό Από την πίσω οπή, ξεμπλοκάρετε τον κινητήρα με το εργαλείο (M) (για τα μοντέλα που το προβλέπουν) (εικ.5)Απώλειες νερούΟι φλάντζες στεγανότητας έχουν φθαρείΑντικαταστήστε τις φλάντζες σε ένα εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Επέμβαση βαλβίδας ασφαλείας με ελεύθερη εκκένωση Συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Θόρυβος Θερμοκρασία νερού υπερβολικά υψηλή Μειώστε τη θερμοκρασία (βλέπε τεχνικά στοιχεία) Διαρροές λαδιού Οι φλάντζες στεγανότητας έχουν φθαρεί Συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Μόνο για TSS: το μηχάνημα ξεκινά παρό-λο που το πιστόλι είναι κλειστόΕλαττωματική στεγανότητα στο σύστημα υψηλής πίεσης ή στο κύκλωμα της αντλίαςΣυμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής ΥποστήριξηςΜόνο για TSS: τραβώντας το μοχλό του πιστολιού, το νερό δεν βγαίνει (με σωλή-να τροφοδοσίας εισαγμένο)Ακροφύσιο βουλωμένο Καθαρίστε το ακροφύσιο (εικ.5)Δεν αναρροφά απορρυπαντικόΘέση ρυθμιζόμενης κεφαλής σε υψηλή πίεσηΤοποθετήστε την κεφαλή (E) σε θέση " " (εικ.3)Πολύ πυκνό απορρυπαντικό Αραιώστε με νερόΧρήση προεκτάσεων σωλήνα υψηλής πίεσης Αποκαταστήστε τον αρχικό σωλήναΚύκλωμα απορρυπαντικού με σχηματισμό κρούστας ή με τσα-κίσματαΞεβγάλτε με καθαρό νερό και εξαλείψτε ενδεχόμενα τσακίσματα. Εάν το πρόβλημα επιμένει συμβουλευτείτε ένα εξουσιοδοτημένο Κέντρο Τεχνικής ΥποστήριξηςΒγαίνει νερό από τη θερμοστατική βαλβίδαΗ θερμοκρασία του νερού στο εσωτερικό της κεφαλής έχει υπερβεί τη μέγιστη τιμή που υποδεικνύεται στην πινακίδα δεδομένωνΜην διακόπτετε, με τη μηχανή σε λειτουργία, τη ροή νερού για μία περίοδο μεγαλύτερη από 5 λεπτά. (*) Εάν κατά τη διάρκεια της λειτουργίας ο κινητήρας σταματήσει και δεν ξεκινήσει και πάλι, περιμένετε 2-3 λεπτά πριν να κάνετε εκ νέου την εκκίνηση (Επέμβαση της θερμικής προστασίας). Εάν το πρόβλημα επαναληφθεί για περισσότερες από μία φορές επικοινωνήστε με την Υπηρεσία Τεχνικής Υποστήριξης. ΜΟΝΤΕΛΟ ΑΡΙΘΜΟΣ ΣΕΙΡΑΣEL

(Μετάφραση των γνήσιων οδηγιών) Η ισχύς της εγγύησης ρυθμίζεται σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα στην οποία διακινείται η εμπορία του προϊόντος (εκτός εάν οριστεί διαφορετικά από τον παραγωγό). Εάν το προϊόν είναι ελαττωματικό λόγω της ποιότητας των υλικών, λόγω κατασκευής ή λόγω μη συμμόρφωσης κατά την περίοδο ισχύος της εγγύησης ο κατασκευαστής εγγυάται την αντικατάσταση των ελαττωματικών μερών, προνοεί για την επισκευή των προϊόντων εάν η φθορά είναι λογική ή για την αντικατάστασή τους. Η εγγύηση δεν καλύπτει εξαρτήματα τα οποία υπόκεινται σε συνήθη φθορά (βαλβίδα, έμβολο, παρέμβυσμα νερού, παρέμβυσμα λαδιού, ελατήρια, δακτύλιους OR, εξαρτήματα όπως σωλήνας, πιστόλι, βούρτσες, ρόδες, κλπ.) Η εγγύηση δεν καλύπτει ελαττώματα τα οποία προκαλούνται από ή προκύπτουν από: - ανάρμοστη χρήση, μη επιτρεπτή χρήση, αμέλεια, - ενοικίαση ή επαγγελματική χρήση εφόσον το προϊόν έχει πωληθεί για οικιακή χρήση, - μη τήρηση των κανόνων συντήρησης που προβλέπονται στο σχετικό βιβλίο, - επισκευές που έχουν εκτελεστεί από μη εξουσιοδοτημένο προσωπικό ή κέντρα υποστήριξης, - χρήση μη γνήσιων ανταλλακτικών ή εξαρτημάτων, - ζημιές προκαλούμενες από την μεταφορά, από ξένα αντικείμενα ή ουσίες, ατύχημα, - προβλήματα αποθήκευσης ή αποθεματοποίησης. Για την ενεργοποίηση της εγγύησης είναι απαραίτητη η επίδειξη της απόδειξης αγοράς. Για υποστήριξη, Σελίδα: 276.

ΠΩΣ ΔΕΝ ΘΑ ΠΡΟΚΑΛΕΣΕΤΕ ΖΗΜΙΑ ΣΤΙΣ ΕΠΙΦΑΝΕΙΕΣ

12.1 Η χρήση του μηχανήματος για το πλύσιμο των ελαστικών μπορεί να προκαλέσει ζημιές στα ελαστικά και να καταστεί επικίνδυνη.

12.2 Μην στρέφετε τη ροή υψηλής πίεσης απ’ ευθείας επάνω στο ελαστικό.

12.3 Χρησιμοποιείτε πάντα το μηχάνημα στην πιο χαμηλή πίεση όταν κάνετε χειρισμούς καθαρισμού κοντά στις ρόδες και τα ελαστικά.

12.4 Μην χρησιμοποιείτε ποτέ τον “Εκτοξευτήρα τούρμπο” για να πλένετε ένα οποιοδήποτε μέρος του οχήματος.

12.5 Για περαιτέρω πληροφορίες διαβάστε το μέρος: “8.7 Συμβουλές για τη σωστή πλύση”.

Δήλωση συμμόρφωσης ΕΚ Εμείς η Annovi Reverberi S.p.A., Μοντενα, Iταλία, δηλώνουμε ότι το(τα) ακόλουθο(α) μηχάνημα(τα) Black+Decker: Ονομασία του μηχανήματος Πλυστικό μηχάνημα υψηλής πίεσης Αρ. μοντέλου BXPW1300E/BXPW1300PE BXPW1400E/BXPW1400PE BXPW1500E/BXPW1500PE BXPW1600E/BXPW1600PE BXPW1700E/BXPW170 0PE Απορροφούμενη ισχύς 1,3 kW 1,4 kW 1,5kW 1,6 kW 1,7 kW είναι συμβατό(ά) με τις ακόλουθες ευρωπαϊκές οδηγίες: 2006/42/ΕΚ, 2014/35/EE, 2011/65/ΕΕ, 2012/19/ΕΕ, 2014/30/ΕE, 2000/14/ΕΚ (Ν. Δ/μα 262/2002). και παράγεται(ονται) σύμφωνα με τα παρακάτω πρότυπα ή τα παρακάτω τυποποιημένα έγγραφα: EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 60704-1, EN 62233, EN 50581 Όνομα και διεύθυνση του υπεύθυνου για τη χορήγηση του τεχνικού φακέλου: Stefano Reverberi / AR Managing Director Via ML King, 3 - 41122 Μοντενα, Iταλία, Η διαδικασία αξιολόγησης της συμμόρφωσης η οποία απαιτείται από την οδηγία 2000/14/ΕΚ έχει εκτελεστεί σύμφωνα με το Παράρτημα V Αρ. μοντέλου BXPW1300E/BXPW1300PE BXPW1400E/BXPW1400PE BXPW1500E/BXPW1500PE BXPW1600E/BXPW1600PE BXPW1700E/BXPW1700PE Μετρηθείσα στάθμη ηχητικής ισχύος: 86,6 dB (A) 87,3 dB (A) 87,3 dB (A) 89,1 dB (A) 90,3 dB (A) Εγγυημένη στάθμη ηχητικής ισχύος: 89 dB (A) 90 dB (A) 90 dB (A) 92 dB (A) 93 dB (A) Ημερομηνία : 20.03.2017 ΜΟΝΤΕΝΑ (I) Stefano Reverberi Managing Director ΕγγύησηEL

(Μετάφραση των γνήσιων οδηγιών)

Τεχνικά Στοιχεία Τεχνικά στοιχείαΜονάδεςBXPW1300EBXPW1300PEBXPW1400EBXPW1400PEBXPW1500EBXPW1500PEBXPW1600EBXPW1600PEBXPW1700EBXPW1700PEΠαροχήl/min5 5 5 5,33 5,33Μέγιστη παροχήl/min6,5 6,5 6,5 7 7Πίεση MPa 6,7 7,4 8 8,5 9Μέγιστη πίεση MPa 10 11 12 12,5 13Ισχύς

1,3 1,4 1,5 1,6 1,7 Μέγιστη Θερμοκρασία τροφοδοσίας

Μέγιστη πίεση τροφοδοσίας MPa 1 1 1 1 1Δύναμη ανάκρουσης του πιστολιού στη μέγιστη πίεση 9,6 10,1 10,5 11,6 11,9Τύπος λαδιού αντλίας - - - - -Βαθμός προστασίας

II/ II/ II/ II/ II/ Μόνωση Κινητήρα

Class F Class F Class F Class F Class F Προστασία Κινητήρα

V~ / Hz 220-240 / 50-60 220-240 / 50-60 220-240 / 50-60 220-240 / 50-60 220-240 / 50-60 Μέγιστη επιτρεπτή σύνθετη αντίσταση δικτύουΩ - - - - -Στάθμη ακουστικής πίεσης

(EN 60704-1) (K = 2,5 dB(A)) dB (A) 89 90 90 92 93 Κραδασμοί της συσκευής (K = 1 m/s
