BRUKSANVISNING BXPW1500E BLACK & DECKER

Oversättning av bruksanvising i original

Yuksek basincliyikama makinesi

Original talimatlarin tercümesi

Munika BucOKO TnCKy

Ipeeknad opnirihna hia nctpykua

EN	Please read these instructions carefully before use. Please retain these instructions for future reference. In case of problems or difficulties, please contact the consumer helpline: [e-mail] Page: 7-16
IT	Legere attentamente queste struczioni prima dell'uso. Conservare queste struczioni per future consulazioni. In caso di problemi o difficultà, contatte l'helpline corso: [e-mail] Page: 17-27
BG	Ilprouememe ehmamatemno mezu ykaazahn predu yomnpb6a. Zanaze mezu ykaazahn 3a cnpaeba. Ipu npoblemu unu zampydnenme ce obpbem Kbm omdeza 3a ocnyjbeane Ha klnuenmu: [e-mail] Cmpanuca: 28-37
CS	Prid pouzitim si pozorné prcête tento návod. Laskavé si uloze tento budouci pouziti. V priadé jakychkoli problème nebo potzi laskavékontaktujte linku pomoci zákaznikum: [e-mail] Strana: 38-47
DA	Læs disse instruktioner omhyggeligt inden brug. Opbevar disse instruktioner til senere brug. Kontakt kundeservicetelefonen i tilfaelde af problema ellvanskehider: [e-mail] Side: 48-57
DE	Lesen Sieitte diese Bedienungsanleitung vor Gebrauch aufmerksam durch. Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie auch später zu Rate siehen können. Wenden Sie sich im Falle von Problemenitte an die Verbraucher-Hotline: [e-mail] Side: 58-68
EL	Δiaβáóπe pinoaektíá autéç tnc odnyieic πριν anó tyn χρίση. Φúλáξε tauté ctc odnyiec yia μελλοντικές avaφopéc, Σε περíntwöπη pnoβλμáctuvý òδυκolιών, επιονυνιότε με tyn γραμúñhelpline unooɪtpríćeç κατavaλωτów: [e-mail] Σλiða: 69-79
ES	Leer attentamente estas instruetiones antes de usar el equipo. Guardar estas instruetiones para poder consultarlas en el futuro. En caso de problemas o dificultades, ponerse en contacto con el service de asistencia al cliente: [e-mail] Págnica: 80-90
ET	Enne kasutamist lugee see juhend tahtelepanilikult lábi. Hoidke juhend hilisemaks kasutamiseks alles. Problemide vöi raskuste ilmnemisel pörduge klienditee poole: [e-mail] Lk: 91-100
FI	Lue ohjeet houelliseti ennen käytöö. Säilytä ohjeet houelliseti tulevaa käytöö varten. Jos kohtaat ongelmia, ota yhteys kuluttajien helpline-palveluun: [e-mail] Sivu: 101-110
FR	Lire attentivement ces instructions avant employ. Conserver ces instructions pour toute consultation à partir. En cas de problèmes ou de difficultés, contacter l'assistance consommateur: [e-mail] Page: 111-121
HR	Molimo vas da prije uporabe prazljivo procitate ovaj priručnik. Sačuvaje ove upute za buduce korištenje. Ako naidete na kakve probleme ili poteškoće, molimo vas da se obratite sluzbi za podršku korisincima: [e-mail] Stranica: 122-131
HU	A keszülék hasznalbat va teylee elott gondosan olvassa el az utmutató. A keszöb biv hivatkožások érdekében orizze meg az utmutató. Kérds vagy problema esétén forduljón ügyfelszolgålatunkho: [e-mail] 132-141. oldal
LT	Priës pradèdami naudoti injerginj, atidžiai perskayite šies instrukcijas. Issauqokite šias instrukcijas, kad bet kada galétumète jas vel perskayti. Jei kyla problemu arba sunkumu, kreipkites i Kunden galabos linjoc: [e-mail] Puslapiai: 142-151
LV	Pirms lietoanas, ludzu, rupigi izlasiet so pamáïbu. Ludzu, saglabajiet šes noradijumus turpmakai uzinai. Ja rodas kadas problèmes vai grutibas, ludzu, saziniéties ar clients palidizbas dinestu: [e-mail] Lappuse: 152-161
NL	Lees deze gebruksaanwijzing vór hget gebruik aandachtig door. Bewaar deze gebruksaanwijizing voor latere raadpleging. Contacteer bij problemen of moeilijheden de hulplijnoor degebruikers: [e-mail] Page: 162-172
NO	Les disse instruksjone noye for bruk. Ta vare på instruksjone for senere bruk. Ved problemer erller vanskeligheter,kontakt kundeservice: [e-mail] Side: 173-182
PL	Przed užyciem nalezy uwažnie przechytać niniejszq instrukcjé obslugu. Instrukcjé nalezy zachowac na przyszlość. W razie jakichkolwiek problema wub trudnosci można skontaktować sze dzialem pomocy technicznej pod adresem: [e-mail] Strona: 183-193
PT	Leia attentamente estas instruções antes de utilizesar o aparelho. Conserve estas instruções para consultas futuras. Em caso de problemas ou dificuldades, contacte a helpline de attendimento aos consumidores: [e-mail] Págnica: 194-204
RO	Vá rugām sā citità cu attentie acoste instrutiuni inainte de utilizare. Vá rugām sā păstrati acoste instrutiuri pentru consultarea pe viitor. In caz de probleme tau sudditāti, vá rugām sā contactaṭi linia de asistentarà a clientílor: [e-mail] Page: 205-214
RU	BHMamembno proquamaüme 3tu unhcmpykuiu do hayana ucsnoьовану. Coxhanume unhcmpykuiu dmany nohzbovuanu imu 6byuümē. Пи пояленич поюншимаобразаимсь в омдел обсужвану кluен�мо: [e-mail] Stranica: 215-225
SK	Pred použitim si, prosimi, pozorne precejte tento návod. Tento návod si odložte na použitie v budúcnosti. Ak narazite na akékolvek problemy alebo tázosti, obratte sa na linku pomoci pre zákaznikov: [e-mail] Strana: 226-235
SL	Pred uporabo prazljivo preberite ta navodila. Ta navodila shranite za prihodnjogo uporabo. Če naletite na težave, se obrnite na sulžbo za pomoč kupcem: [e-mail] Stran: 236-245
SV	Lás bruksanvisingen noggrant fore använding. Förvara bruksanvisingen für framtida bruk. Vid ev. problemer erller frägeställningar, kontakta kundtjänst auf [e-mail] Sid.: 246-255
TR	Kullanmadan once, bu talimatlan digkatice okuyunuz. Bu talimatlan, iliderde danismak icin saklayiniz. Problem veya zroluk durumunda, tuketici yardim hattina basvurunuz: [e-mail] Sayfa: 256-265
UK	Péné ekcnnyamaüe ywbängno prouhämme zu incmpykuiu. 36epizäüme zu incmpykuiu din noaddywo bovorkupsmanng B doibokovux uianx. Y pasi bvnckннгсяпбамурауншьп зеврmaуес do haоиоу сухьи ndmpuks: [e-mail] Stɔroinku: 266-275

CmopiHKu:266-275

BXPW1300E BXPW1300PE

BXPW1600E BXPW1600PE

BXPW1700E BXPW1700PE

C13 Rengoringsanordning

C6 Vandfilter

C14 Hjul

Indstil startanordningen i pos. (ON/l) for at:

a) starte motoren (pà modeller.uden TSS)
b) forberede motoren til start (på modeller med TSS).

• Oppstartansordninq (H)

Oppstartanordningen hinderen en utilsiktet bruk av maskinen.

Advarel-fare! lkeforsokaend

pà noen mâte.

6.4.1 Ved bruk av skjoteledninger

-Oppstartsanordning(H).

Drei oppstartsanordningen til pos. (1 ON) for

a) starte motoren (for modeller uten TSS-utstyr)

Hvis oppstartsanordningen har en kontrollampe, maijke tennes.

Drei oppstartsanordningen til pos. (0 OFF) for a stanse maskinen.

Hvis oppstartsanordningen har en kontrollampe, på这部分 slukkes.

• Kontrollspak for vannstralen (I).

Advarsel -fare!

Garantien dekker ikke feil forarsaket av uller somresultat av:

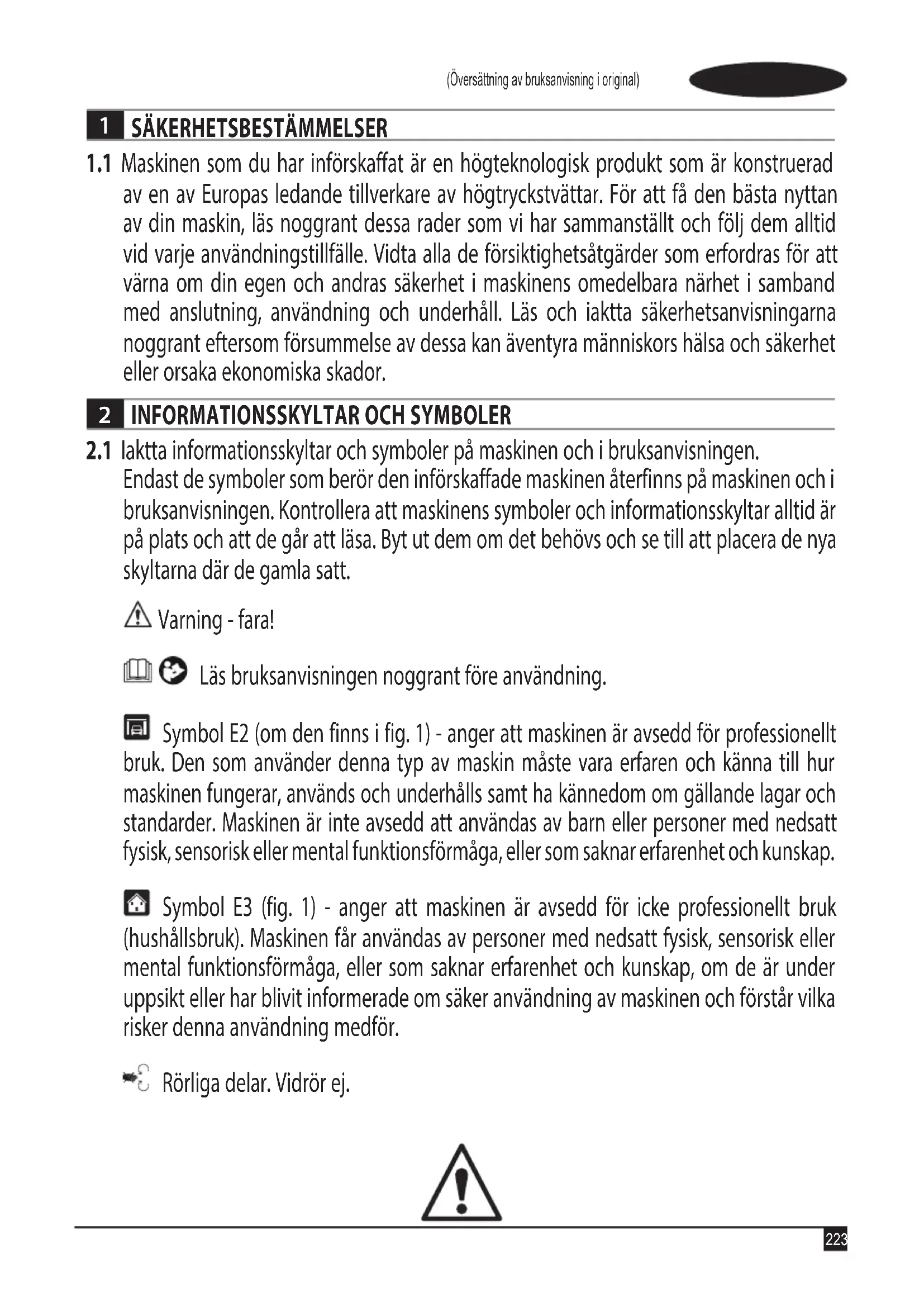

1.1 Maskinen som du har inforskaffat ar en hogtechnologisk produit som ar konstruerad av en av Europas ledande tillverkare av hogtryckstvattar. For att fä den basta nyttan av din maskin, läs noggrant dessa rader som vi har sammanstätt och folj dem alltid vid varje användningstillfälle. Vidta alla de försiktighetsatgärder som erfordras for att värna om din egen och andras sakerhet i maskinens omedelbara narhet i samband med anslutning, användning och underhäll. Läs och iaktha sakerhetsanvisingarna noggrant eftersom försummelse av dessa kan äventyra manniskors hälsa och sakerhet eller orsaka ekonomiska skador.

2 INFORMATIONSSKYLTAR OCH SYMBOLER

2.1 lakta informationsskyltar och symboler på maskinen och iBruksanvisningen.

Endast de symboler som berör den införskaffade maskinen Återfinns på maskinen och iBruksanvisningen. Kontrollera att maskinens symboler och informationsskyltar alltid arpå plats och att de gär att lasa. Byt ut dem om det behövs och se till att placera de nya skyltarna)där de gamla satt.

Varning-fara!

Läs bruksanvisingen noggrant före användning.

Symbol E2 (om den finns i fig. 1) - anger att maskinen ar avsedd for professionll bruk. Den som anvanderenna typ av maskin maste vara erfaren och kanna till hur maskinen fungerar, anvands och underhalls samt ha kannedom om gallande lagar och standarder. Maskinen ar inte avsedd att anvandas av barn erperer med nedsatt fysisk, sensorisk erler mental funktionsfornaga, ellr som saknar erfarenhet och kunskap.

Symbol E3 (fig. 1) - anger att maskinen ar avsedd for icke professionellt bruk (hushållsbruk). Maskinen fär användas av personer med nedsatt fysisik, sensorisk ell er mental funktionsförmäga, eller som saknar erfarenhet och kunskap, om de ar under uppsikt eller har blivit informerade om saker användning av maskinen och Förstär vilka riskerenna användning medfor.

Rorliga delar. Vidrro ej.

0 Fränslagen strombrytare

I Tillslagen strömbrytare

Garanterad ljudeffektnivå

Förbudssymbol som informerar användaren om att nationella bestämelsek kan forbjuda anslutning av maskinen till dricksvattennätet.
Varningssymbol som päminner användaren om att inte rikta vattensträlen mot personer, djur, elustrustning aller den anvanda maskinen.
Maskinen tillhör isolerklass II. Det betyder att den ar försedd med en Förstärkt eller dubbel isolering (endast om symbolen finns på maskinen).
Maskinen tillhör isolerklass I. Det betyder att den ar försedd med en jordledare (endast om symbolen finns på maskinen).
Cé Maskinen ár i overensstammelse med gällande EU-direktiv.
Symbol E1 - anger att maskinen inte fär bortskaffas som hushållsavfall. Maskinen kan lämnas tillbaka till Återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska componenter fär inte Återanvändas for otillatnaändamål aftersom de innehäller hälsovädliga/amnen.
Använd hörselskydd.
Använd skyddsmask.
Använd andningskydd.
Använd skyddshandskar.
Använd skyddsskor.
Använd skyddskläder.

3 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

3.1 VARNINGSFÖRESKRIFTER: VAD DU INTE FÄR GÖRA

3.1.1 VARNING! Hall barn under uppsikt. De fär INTE använda eller leka med maskinen.
3.1.2 VARNING! Tryckstrålar kan vara farlga om de används på fel satt.
3.1.3 VARNING! ANVAND INTE maskinen tillsammans med vatskor som ar lattantändiga, giftiga eller vilkas egenskaper ar oforenliga med en korrekt fonction av maskinen. Det ar forbjudet att anvanda maskinen i potentiellt lattantändiga eller explosiva utrymmen.
3.1.4 VARNING! EXPLOSIONSRISK SPRUTA INTE lattantändiga vatskor.
3.1.5 VARNING! RIKTA INTE vattenstralen mot personer aller djur.
3.1.6 VARNING! RIKTA INTE vattenstrålen mot maskinen, elkomponenter eller mot andra elutrustninger.
3.1.7 VARNING! ANVAND INTE maskinen inom en aktionsradie dar det befinner sig personer som inte har på sig skyddiskläder.
3.1.8 VArInG! RIKTA INTE stralen mot dig sjalv aller andra for att rengora klader aller skor.
3.1.9 VARNING! ANVAND INTE maskinen utomhus vid regn.
3.1.10 VARNING! Maskinen fär INTE användas av barn, okunniga personer erler av nägon som inte har LAST och Förstätt braupsanvisningen.
3.1.11 VARNING! TA INTE i stickkontakten och/eller eluttaget med vata hander.
3.1.12 VARNING! ANVAND INTE maskinen om elkabeln ar skadad. En skadad elkabel ska bytas ut av tillverkaren, en auktorisad serviceverkstad eller behörig personal För att undvika fara for sakerheten.
3.1.13 VARNING! Använd INTE maskinen om en elkabel eller viktiga delar som t.ex. sakerhetsanordninger, hogtrycksslangar eller tvättistol ar skadade.
3.1.14 VARNING! SPÄRRA INTE tvättpistolens spak i funktionsläge.
3.1.15 VARNING! Kontrollera att maskinen ar utrustad med typskylt. I annat fall maste du kontakta Återförsäljaren. Maskiner som saknar typskylt fär INTE användas eftersom de inte ar godkända och)därav potentiellt farliga.
3.1.16 VARNING! Mixtra INTE med reglerventilen och sakerhetsanordningarna eller andraderas kalibrering.
3.1.17 VARNING! Åndra INTE originaldiametern på munstykets stråle.
3.1.18 VARNING! Flytta INTE maskinen genom att dra i ELKABELN.

3.1.19 VArNing! Se till att inga motorfordon kor over hogtrycksslangen.
3.1.20 VARNING! Flytta INTE maskinen genom att dra i hogtrycksslangen.
3.1.21 VARNING! Det ar potentiellt farligt att rikta hogtrycksstralen mot dack, dackventiler och andra trycksatta delar. Undvik att anvanda det roterande munstycket och häll stralen på min. 30 cm avständ under rengöringen.
3.1.22 VARNING! Det ar forbjudet att använda piratreservdilar erler reservdilar som inte ar avsedda for modellen. Det ar forbjudet att gora andringar på maskinen. Vid andringar mortfaller EG-försakran om overensstammelse och tillverkaren befrias fran civil- och straffrattsligt ansvar.

3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA

3.2.1 VARNING! Samtiga stromforande delar SKA SKYDDAS mot vattenstralen.
3.2.2 VARNING! Elanslutningen ske utforas av en behörig elektriker i overensstammelse med standard IEC 60364-1. Det ska finnas en jordfelsbrytare som bryter eltilförseln till maskinen om lackströmmen mot jord överskrider 30mA i 30~ms . Installera alternatively en anordning for kontroll av jordningskretsen.
3.2.3 VARNING! Maskinen kan orsaka nätstörningar I SAMBAND med start.
3.2.4 VARNING! Användning av en jordfelsbrytare (30 mA) ger att extra personligt skydd.
3.2.5 VARNING! Vid modellerutan stickkontakt skain installationen utforas av en fackman.
3.2.6 VARNING! Använd endast godkända förlängningssladdar med lamplig tvärsnittsarea.
3.2.7 VARNING! Slå alltid frän strombrytaren nar maskinen lamnas utan uppsikt.

3.2.8

VARNING! Hogtrycksstralen kan lossa delar som slungas ivag. Använd darüberforall skyddsklader och personlig skyddsutrustning.

3.2.9 VARNING! DRA UT stickkontakten ur eluttaget innan det utförs arbeten på maskinen.
3.2.10 VARNING! TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.
3.2.11 VARNING! FÖLJ anvisingarna frän det lokala vattenverket. Enligt standard IEC 60335-2-79 fär maskinen endast anslutas direkt till det allmanna dricksvattennätet om vattenledningen omfattar en backventil med tömningsmöjlitet av typ BA i overensstammelse med standard EN 12729. Backventilen kan beställas frän tillverkaren.
3.2.12 VARNING! Vattnet som har runnit genom backventilen ar inte drickbart.

3.2.13 VARNING! Underhäll och/eller reparation av elkomponenter fär ENDAST göras av behörig personal.
3.2.14 VARNING! SLÄPP UT resttrycket innan slangen lossas frän maskinen.
3.2.15 VARNING! KONTROLLERA före varje användning av maskinen och med jämna mellanrum att samtiga skruvar ár ordentligt Åtdragna och att det inte finns slittna eller skadade komponenter.
3.2.16 VARNING! ANVÄND endast rengöringsmedel som ar kompatibla med det material som högtrycksslangens/elmabelns holje ar gjort av.
3.2.17 VARNING! FÖRSAKRA dig om att personer och djur befinner sig på minst 15 meters avständ.
3.2.18 VARNING! Maskinen ar konstruerad for att användas tillsammans med de rengöringsmedel som levereras aller reckommenderas av tillverkaren. Användning av andra rengöringsmedel eller kemiskaprodukter kan påverka maskinens sakra Funktion negativt.
3.2.19 VARNING! Undvik att rengöringsmedletkommen i kontakt med huden och i synnerhet med ögonen! Vidkontakt med ögonen, skölj med rent vatten och uppsök omedelbart lakare!
3.2.20 VARNING! Hogtrycksslangar, kopplingar och skarvkopplingar ar viktiga for maskinens sakra Funktion. Använd endast hogtrycksslangar, kopplingar och skarvkopplingar som rekommenderas av tillverkaren.
3.2.21 VARNING! Garantera maskinens sakra Funktion genom att endast anvanda originalreservdilar som levereras av tillverkaren erher har godkants av tillverkaren.
3.2.22 VARNING! Olampliga fängningssladdar kan vara farliga. Valj en fängningssladd som lampar sig for utomhusbruk. Forsakra dig om att anslutningen forblir torr och på avstand frän marken. Det rekommenderas att anvanda en kabelvinda for detta andamål som häller uttaget på minst 60 mm avstand frän marken.
3.2.23 VARNING! Stäng av maskinen och frankoppla den fran elnätet fore montering, rengöring,installing,underhäll,forvaring och transport.
3.2.24 VARNING! För in rörrensaren till det roda market innan maskinen slås på.

4 ALLMÄN INFORMATION (FIG.1)/SID.3

4.1 Använding av bruksanvisningen

Bruksanvisingen ar en viktig del av maskinen och sca sparas for framtida bruk. Las igenom bruksanvisingen fore installation och användning av maskinen. Bruksanvisingen ske alltid medfolja vid ev. ägarbyte.

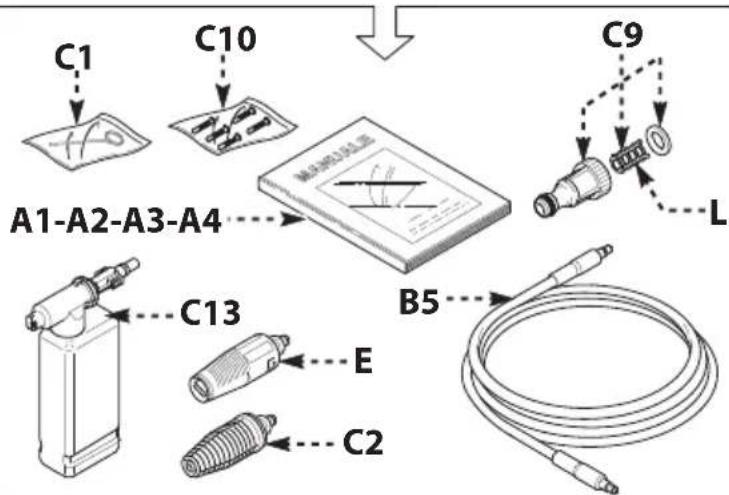

4.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong. I fig. 1 visas vilka delar som medfoljer vid leveransen.

A1 Bruks- och underhãllsanvisning
A2 Sakerhetsbestammelser
A3 Forsakran om overensstammelse
A4 Garantivilkor

4.3 Bortskaffande av emballage

Emballaget ar miljovänligt och atervinningsbart. Bortskaffa det enligt installationslandets gällande miljolagstiftning.

5 TEKNISK INFORMATION (FIG.1)/SID.3

5.1 Avsedd användning

Maskinen ar avsedd for hushallsbruk for rengoring av fordon, maskiner, batar, byggnader o.s.v. Den tar bort ingrodd smuts med hjalp av rent vatten och kemiska rengoringsmedel som ar biologiskt nedbrytbara.

Fordonsmotorer fär endast rengöras om det använda vattnet bortskaffas,enigt gällande miljolagstiftning.

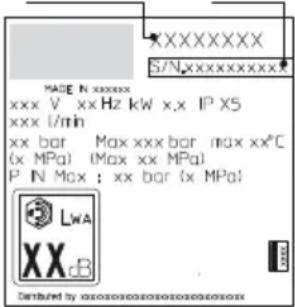

Vattentemperatur vid inloppet: Se maskinens typskylt.
Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa.
- Omgivningstemperatur vid Funktion: over 0^ .

Maskinen ar i overensstammelse med standard IEC 60335-1 och IEC 60335-2-79.

5.2 Anvandare

Symbolen i fig. 1 anger om maskinen ar avsedd for professionell bruk erer hushallsbruk.

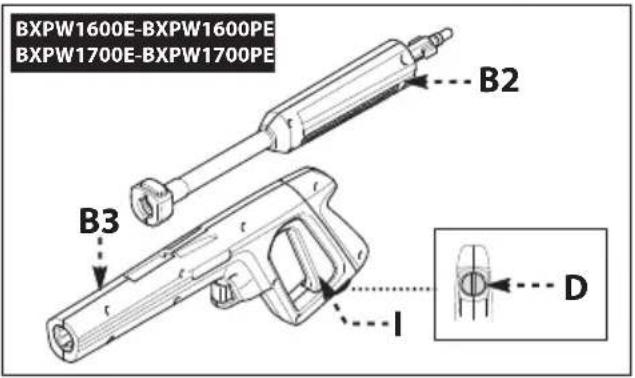

5.3 Huvuddelar

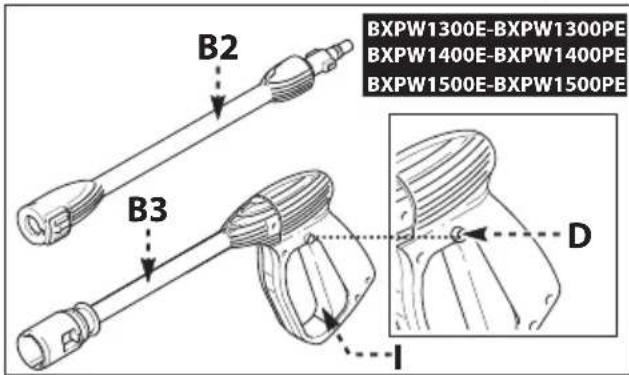

B2 Tryckrör
B3 Tvattpistol med sparr
B4 Elkabel med stickkontakt (beroende på modell)
B5 Hogtrycksslang
B6 Behallare for rengoringsmedel (beroende pa modell)
B7 Oljeplugg (beroende pa modell)
E Munsttycke
F Reglage for rengöringsmedel (beroende på modell)
G Reglage for arbetstryck (beroende på modell)
L Vattenfilter

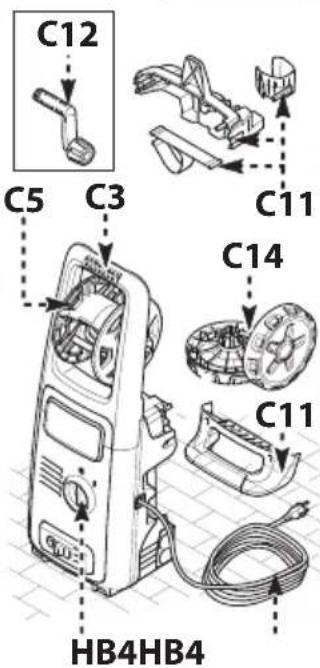

5.3.1 Tillbehör (om de medfoljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg for munstycke

C9 Adapter

C2 Roterande munstycke

C10 Skruvar och muttrar

C3 Handtag

C11 Byglar

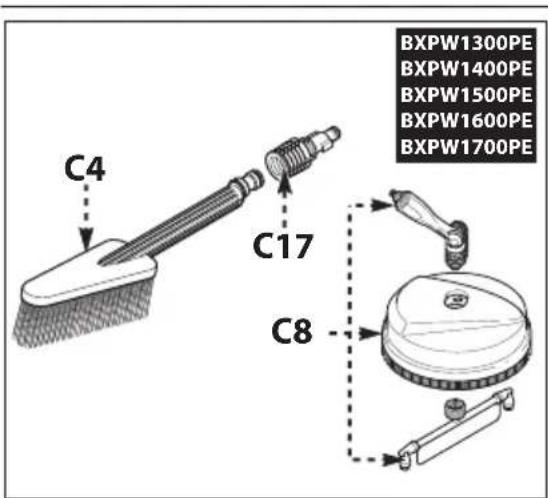

C4 Borste

C12 Spak

C5 Slangvinda

C13 Behallare for rengoringsmodel

C6 Vattensug

C14 Hjul

C7 Rorrensare

C15 Tub med smorjett

C8 Borste for stora ytor

C16 Manometern

5.4 Sakerhetsanordningar

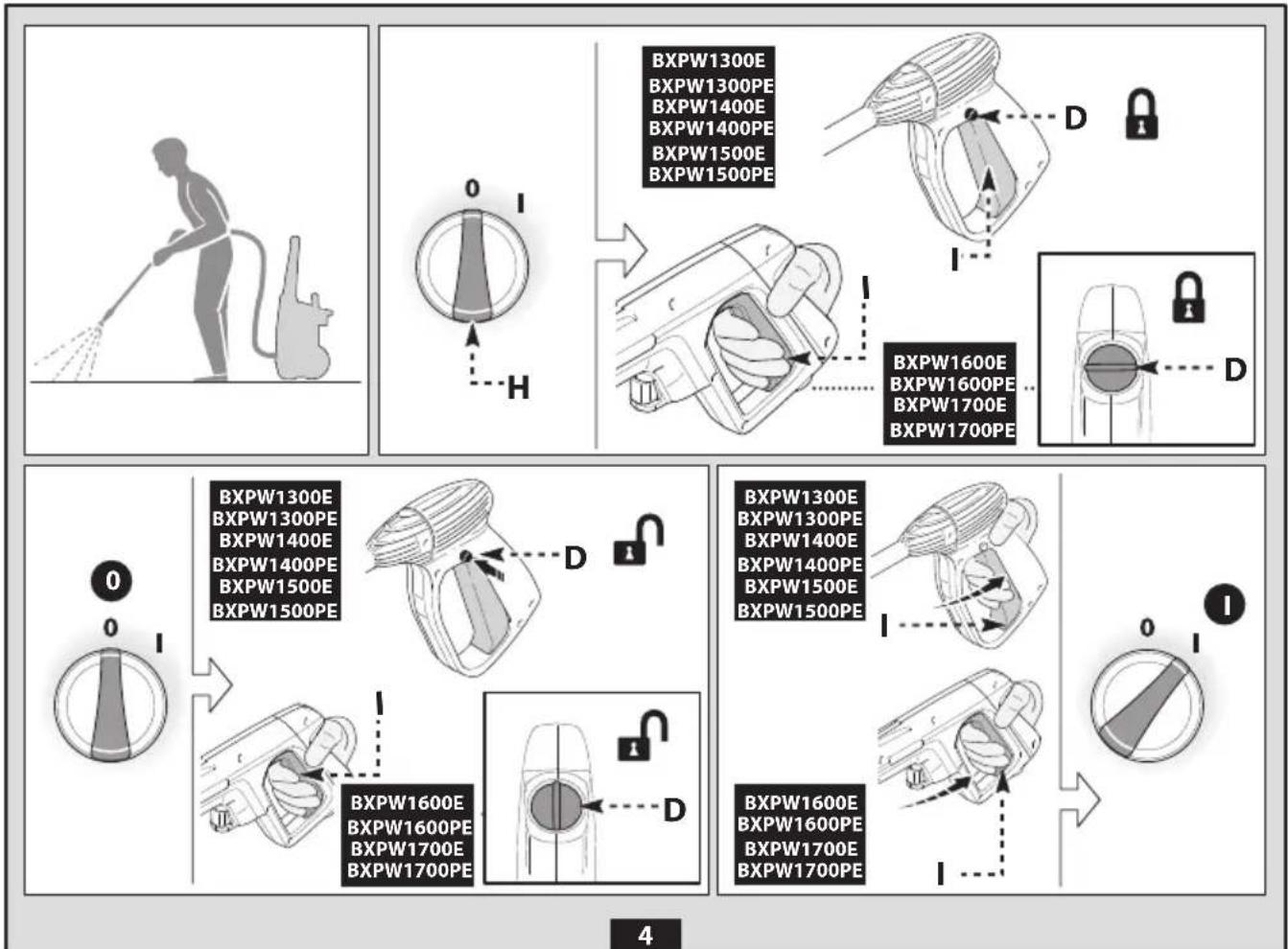

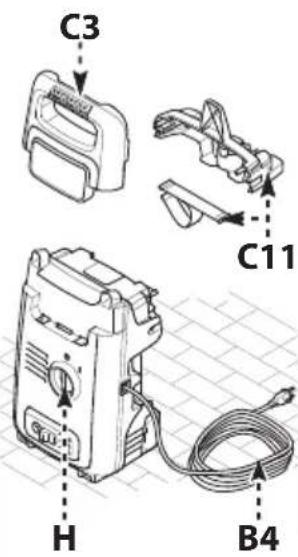

• Startanordning (H)

Startanordningen forhindrar oavsiktlg anvandning av maskinen.

Varning-fara!

Mixtra inte med sakerhetsventilen aller andere dess

kalibrering.

• Sakerhets- och/eller overtrycksventil.

Sakerhetsventilen ar aven en overtrycksventil.

När tvättpistol stängs av öppnas sakerhetsventilen och vattnet

cirkulerar frän pumpens insug elltoms ut pa marken.

• Termostatisk ventil (D1 beroende på modell)
  Om vattentemperaturen overskrider den temperatur som har faststälts av tillverkaren, tommer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mangd kallt vatten tills korrekt temperatur har aterstälts.
• Sparr (D): Skyddar mot oavsiktliga vattenstrålar.
• Overhettningsskydd: Stoppar maskinen i handelse av overbelastning.

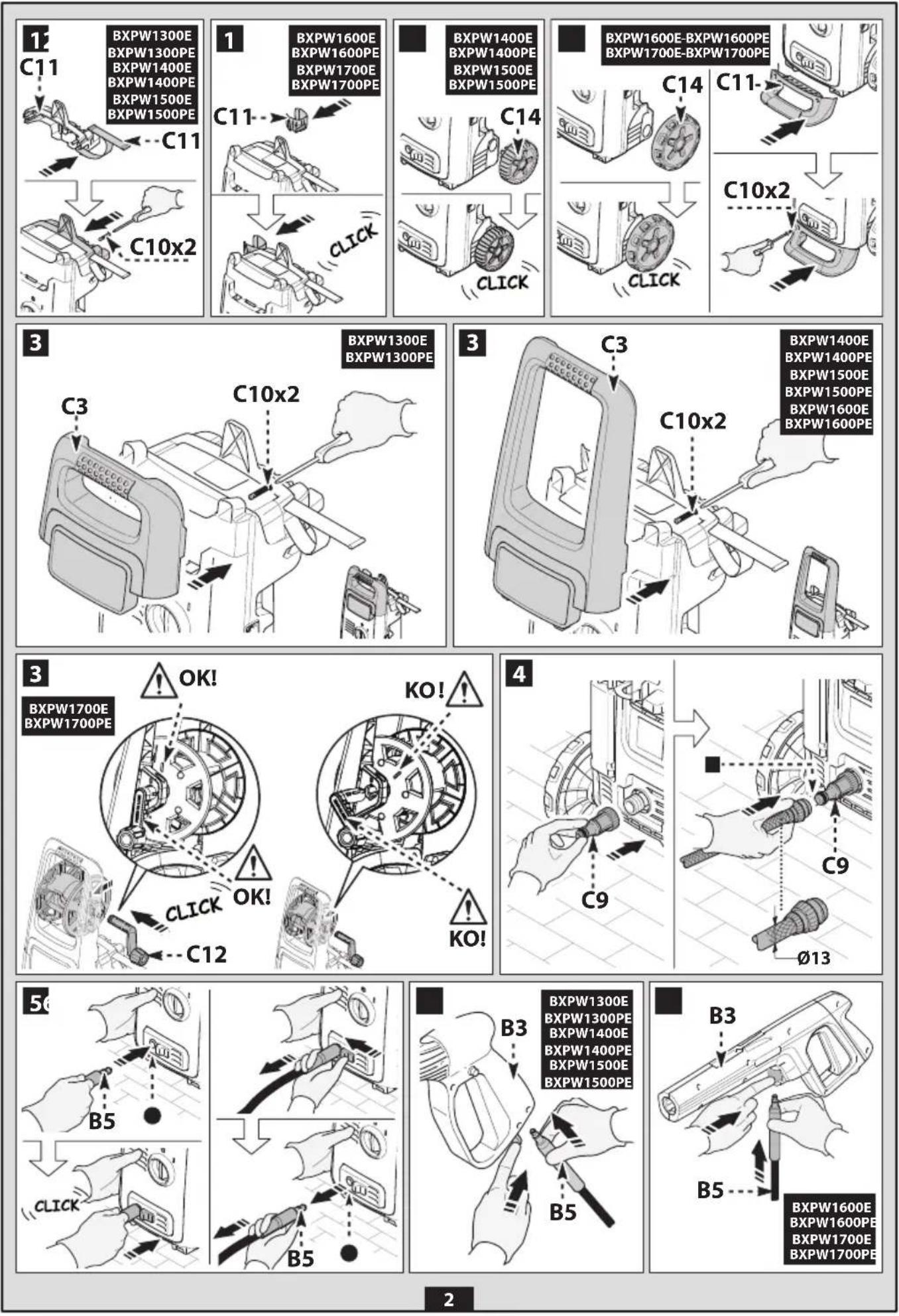

6 INSTALLATION (FIG. 2)/SID. 4-5

6.1 Monte

Varning-fara! Maskinen ske vara kopplad fran elnatet vid all installering och montering.

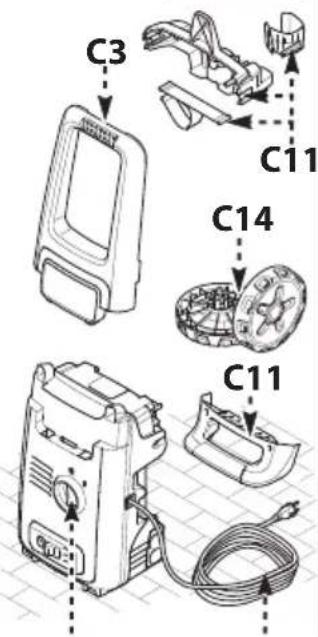

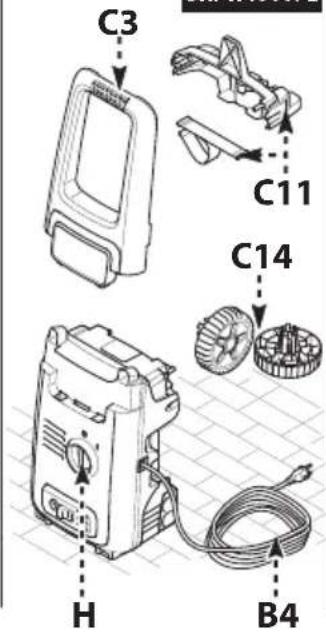

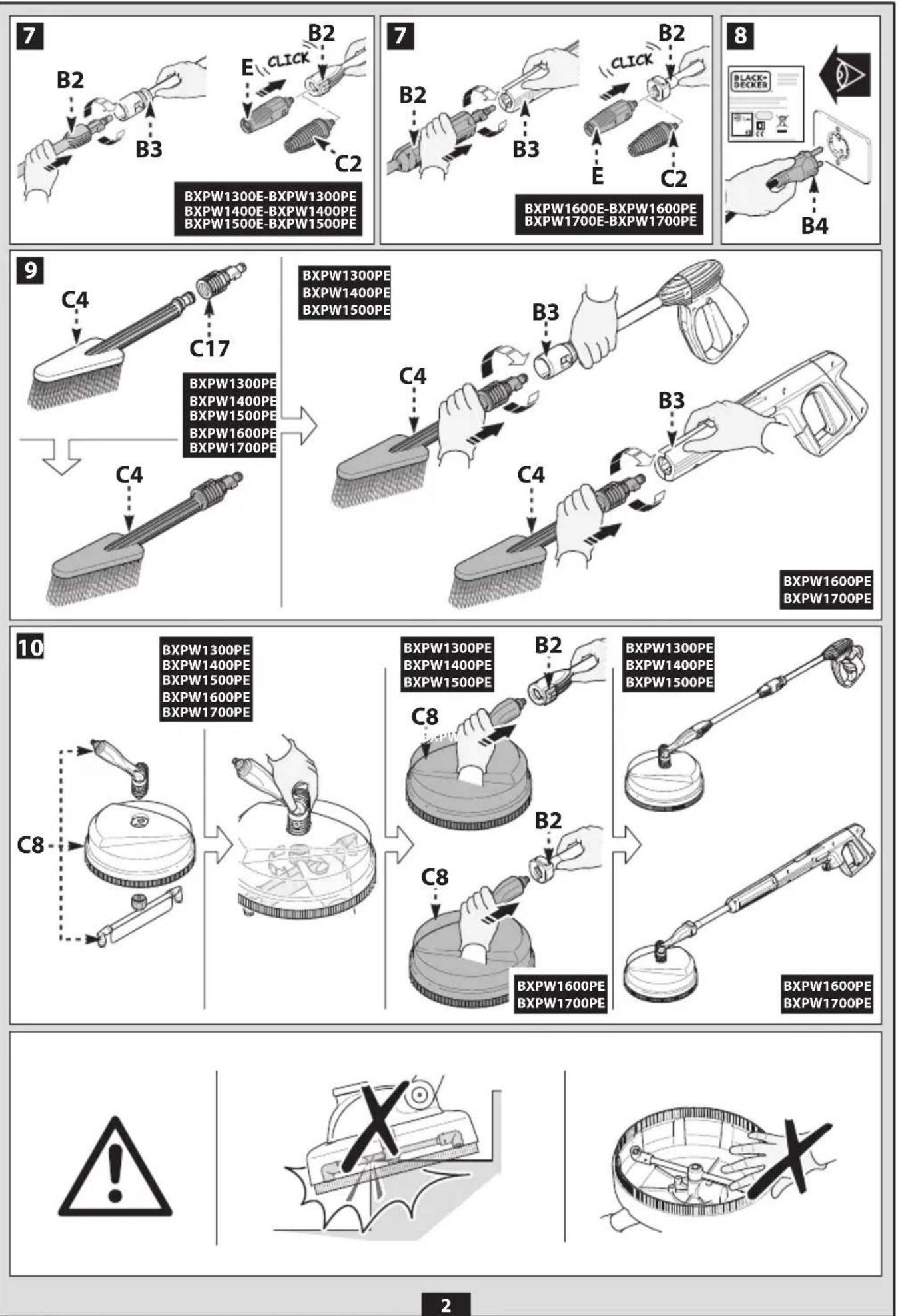

Se fig. 2 for monteringssekvensen.

6.2 Montering av avluftningspluggar (beroende på modell)

For att undvika oljelackage levereras maskinen med oljepafyllingshalen igensatta med roda pluggar som sca ersattas med de avluftningspluggar som medfoljer vid leveransen.

6.3 Montering av roterande munstycke

(beroende pa modell).

Det roterande munstycket ökar rengöringseffekten.

Användning av det roterande munstycket kan medföra en tryck-sänkning pa 25% i forhallande till det tryck som erhälls med det reg-lerbara munstycket. Användning av det roterande munstycket ökar dock rengöringseffekten tack varé vattenstrålens roterande verkan.

6.4 Elanslutting

Varning-fara! Kontrollera att natspaffeningen i ditt hem overensstammer med spaffeningen och frekvensen (V/Hz) pa typskylten (fig.2).

6.4.1 Vid bruk av forlängningssladdar

Använd forlängningsladdar och stickkontakter med kapslingsklass IPX5.

Tvarsnittsarean pa forlangningssladden skara varaproportionellmot langden,d.v.s.ju langere forlangningssladddesto store tvarsnittsarea.Se tabell I.

6.5 Vattenanslutting

Varning-fara! Sugendastinfiltreratllerrentvatten.Vattenkranens kapacitetkaoverensstammedpumpenskapacitet.

Maskinen sk placeras sà nara vattenledningen som möjligt.

6.5.1 Anslutningshal

Vattenutlopp (OUTLET)
Vatteninlopp med filter (INLET)

6.5.2 Anslutting till det allmanna vattenatet

Maskinen far endast anslutas direkt till det allmanna dricksvattennatet om vattenledningen omfattar en backventil med tomningsmoljighen entigt gallande standarder. Forsakra dig om att slangen har min. 13 mm, ar forstarkt och ar max. 25 m lang.

6.5.3 Insug av vatten fran oppna behallare

1) Skruva fast sugslangen med filtrtet pa vatteninloppet (INLET) och sank ned den helt i behällaren.
2) Avlufta maskinen:
a) Skruva loss tryckroret.
b) Sla pa maskinen och oppna tvattpistolen tills vattnet somkommen ut ar utan luftbubblor.
3) Stäng av maskinen och skruva Åter fast tryckröret.
Obs: Max. sughöjd ar 0,5 m. Det rekommenderas att fylla sugslangen fore användningen.

7 INSTÄLLNINGAR (FIG. 3)/SID.6

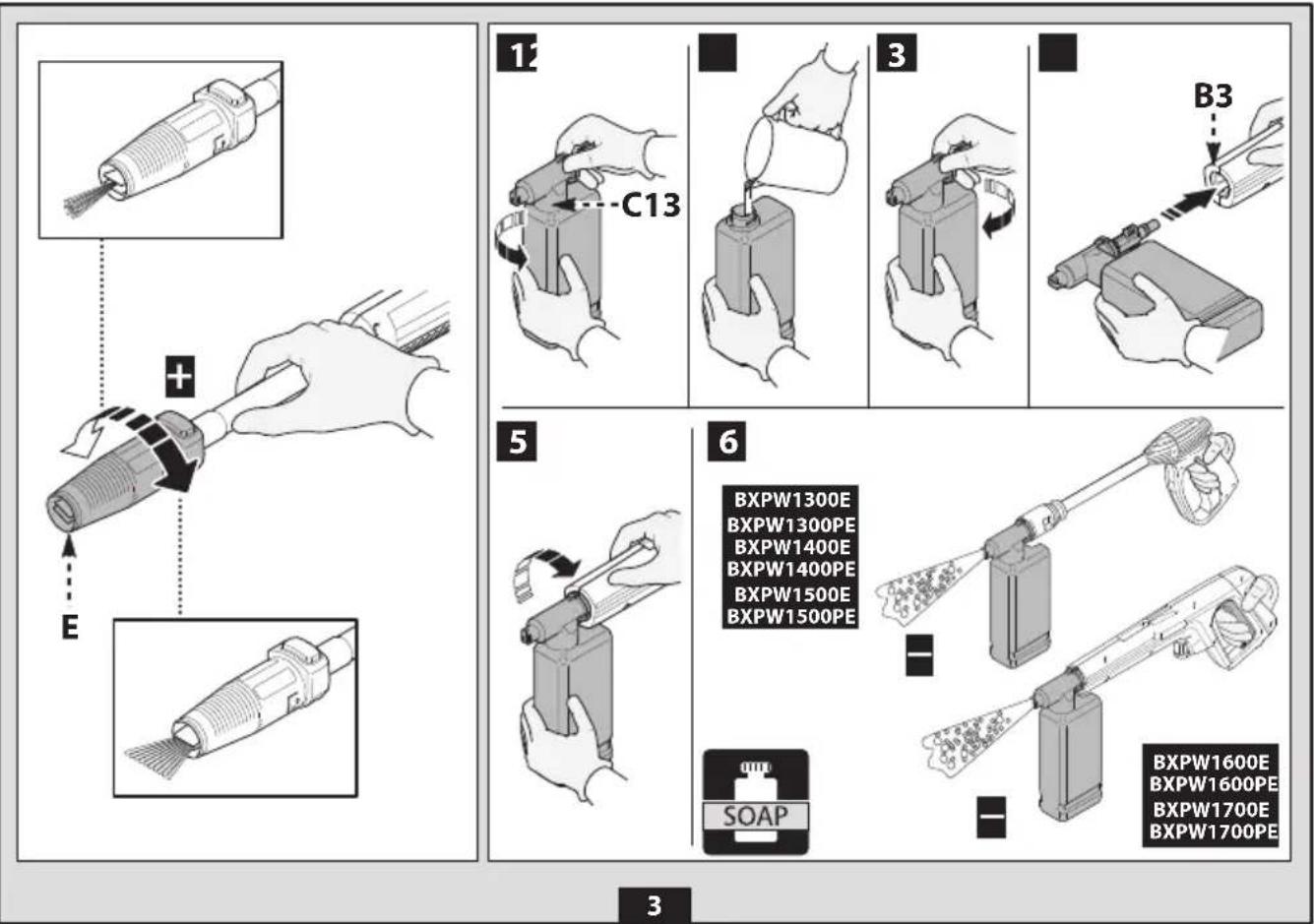

7.1 Inställning av munstycke (beroende på modell)

Ställ in vattenstrålen med munstystcket (E).

Fördela rengöringsmedlet med korrekt tryck genom att satta munstystonek (E) (beroende på modell) i läge " - ' erer montera behällaren for rengöringsmedel (C13) (beroende på modell) entigt anvisingarna i figuren.

Ställ in mängden rengoringsmedel som sca fördelas med reglaget (F) (beroende pa modell).

7.3 Reglage for arbetstryck (beroende pa modell)

Ställ in arbetstrycket med reglaget (G). Trycket anges pa manometern (beroende pa modell).

8 INFORMATION OM ANVÄNDNING (FIG. 4)/SID. 6

8.1 Reglage

-Startanordning(H).

Satt startanordningen i läge (ON/l) for att utföra foljande:

a) starta motorn (pa modellerutan TSS-anordning)

b) forbereda motorn for start (pa modeller med TSS-anordning).

Om startanordningen ar foreddd med lysdiod skeenna tandas.

Satt startanordningen i läge (OFF/0) for att avbryta maskinens Funktion.

Om startanordningen ar forsedd med lysdiod ske denna slackas.

• Spak für vattensträle (I).

Varning-fara!

Maskinen sk placeras p att sakert och stadigt underlag enligt anvisiningarna i fig. 4.

8.2 Start (se fig. 4)

1) Oppna vattenkranen welt.
2) Frigör spärren (D).
3) Hall tvattpistolen oppen nagra sekunder och starta maskinen med startanordningen (ON/I).

Varning-fara!

Kontroliera fore start av maskinen att den forses korrekt med vatten. Anvandning av maskinenutan vatten kan skada den. Tack inte over ventilationsoppningarna under anvandning.

TSS-modeller: TSS-modeller med automatiskt avbrott av tillforseln:

• När tvättpistolen stängs, stängs elmotorn av automatiskt av det dynamiska trycket.
  När tvättpistolen öppnas görtryckfallet att elmotorn startup automatiskt. Trycket skapas på nytt med en liters fördröjning.
• För att garantera en/perfect Funktion av TSS-anordningen maste det gå minst 4 -5 sekunder mellan stängning och öppning av tvättipistolen.

For att undvika skador på maskinen fär den inte torrköras. Kontrollera att maskinen alltid förses korrekt med vatten.

For att undvika skador pa maskinen p.g.a. okad vattentemperatur far vattenstralen inte avbrytas mer an 5 minuternar maskinen anvands (pa modellerutan TSS-anordning).

8.3 Stopp

1) Satt startanordningen i龄 (OFF/0).
2) Oppa tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Inkoppla spärren (D).

8.4 Aterstart

1) Frigör spärren (D).
2) Oppna tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Satt startanordningen i lage (ON/l).

8.5 Avställning

1)Stangvattenkranen.

2) Slapp ut resttrycket fran tvattpistolen tills allt vatten har kommit ut fran maskinen.
3) Stang av maskinen (OFF/0).
4) Dra ut stickkontakten ur eluttaget.
5) Töm och rengör behällaren für rengöringsmedel after användning. Rengör behällaren genom att anvanda rent vatten istället für rengöringsmedel.

6)Inkopplatvattistolens sparr (D).

8.6 Päfyllning och användning av rengöringsmedel

Rengöringsmedlet skä fördelas med de tillbehör och tillvagagängssatt som beskrivs i punkt 7.3.

Använding av en högtrycksslang som är langre än den i maskinens originalutforande aller använding av en forlangningsslang, kan medföra att insuget av rengöringsmedel frän behällaren (beroende på modell) minskar eller upphör helt.

Fyll pa behallaren (B6) med rengoringsmedel med hog biologisk nedbrytbarhet.

Lös upp smutsen genom att applicerca rengöringsmedel pa den torra ytan. Rengör vertikala ytor nedifran och upp. Låt verka i 1 - 2 minutes. Ytan fär inte torka. Använd vattenstränen med högt tryck och pa minst 30 cm avständ. Börja nedifran. Undvik att sköljvattnet rinner pa de ej rengjorda ytorna.

I vissa fall kan det behovas rengöringsborstar for att fã bort smutsen. Hogtrycksstränen are inte alltid det bösta rengöringssättet aftersom den kan skada somlga ytor. Undvik att anvanda det reglerbara munstyckets riktade stråe och det roterande munstycket pa ömtäliga och lackerade delar Samuel atrycksatta delar (dack, dackventiler o.s.v.).

En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

9 UNDERHALL (FIG.5)/SID.279

De underhällsmoment som inte tas upp i detta kapitel skä göras av en auktoriserad serviceverkstad.

Varning-fara!

1. Dra ut stickkontakten ur eluttaget innan det utfors.
   2e pa maskinen.

9.1 Rengöring av munstycke

1) Lossa tryckroret fran tvattpistolen.
2) Avlagsna smutsen imunstckets hal med verktyget (C1).

Kontrolera sugfiltret (L) och rengöringsmedlets filter (beroende på modell) före varje användning och rengör vid behov enigt anvisingarna.

9.3 Frigora motorn (beroende på modell)

Om maskinen inte används på en langre tid, kan det bildas kalkavlagringar som fär motorn att karva. Vrid på motoraxeln med verktyget (M) for att frigöra motorn.

9.4 Pafylling av olja (beroende pa modell)

Fyll pə olja genom oljepafyllningshalet upp till korrekt niva.

Körigenom maskinen med iche korroderande och giftfri frostskyddsvätska fore vinterforvaringen.

Forvara maskinen pa en torr plats och skyddad fran frost.

10 FÖRVARING OCH TRANSPORT (FIG. 5)/SID. 279

Forvara tillbehoren enligt anvisiningarna i fig. 5.

Transportera maskinen enligt anvisingarna i fig. 5.

11 FELSÖKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställttryck.	Munstycket á utslitet. Byt ut munstycket.
	Vattenfiltret á smutsigt. Rengör filtre (L) (fig. 5).
	Vatten tillförseln á otillräcklig. Öppna vattenkranen helt.
	Luft sugs in. Kontrolera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättpistolen tillsdet strömmar ut jämnt. Återstarta)därefter maskinen.
	Munstycket á felinställt. Ställ in munstycket (E) i lage (+) (fig. 3).
	Den termostatiska ventilen har utløsts. Invänta äterställningen av korrekt vattentemperatur.
	Sughöjen frän den öppna behällaren á over 0,5 m. Minska sughöjden.
Pumpen har tryckvariationer.	Vatten sugs in frän en yttre behällare. Anslut maskinen till vattenätet.
	Vatten temperaturen vid inloppet ár for Hög.	Sänk temperaturen.
	Munstycket á tillätpt.	Rengör munstycket (fig. 5).
	Sugfiltret (L) á smutsigt.	Rengör filtre (L) (fig. 5).
Motorn brummar men startar inte.	Otilräcklig natspänning.	Kontrolera att nitispänningen overensstämmemedtypskylten (fig. 2).
	Spänningsfall på grund av forlängningssladd.	Kontrolera forlängningssladdens egenskaper (I).
	Maskinen har inte används pågressive.	Kontaka en auktoriserad serviceverkstad.
	Problem med TSS-anordning.	Kontaka en auktoriserad serviceverkstad.
Elmotorn startar inte.	Spänning saknas.	Kontrolera att nitispänning finns och att stickkontakten arordentlich isatt i eluttaget (*).
	Problem med TSS-anordning.	Kontaka en auktoriserad serviceverkstad.
	Maskinen har inte används pågressive.	Stick in verktyget (M) (beroende på modell) i det bakre håletfor att frigöra elmotorn (fig. 5).
Vattenläckage.	Utslitna packningar.	Kontaka en auktoriserad serviceverkstad für byte avpackningarna.
	Säkerhetsventilen med fri tömning har utløsts.	Kontaka en auktoriserad serviceverkstad.
Oljud.	Vattentemperaturen ár for Hög.	Sänk temperaturen (se teknska specifikationer).
Oljeläckage.	Utslitna packningar.	Kontaka en auktoriserad serviceverkstad.
Endast for TSS-modeller: Maskinenstartar fast tvättpistolen á stängd.	Defekt tãhet på högtryckssidan erler i pumpsystemet.	Kontaka en auktoriserad serviceverkstad.
Endast for TSS-modeller: När du drar itvättpistolens spakkommen det inteut vatten (med ansluten vattenslang).	Munstycket ár tillätpt.	Rengör munstycket (fig. 5).
Det sugs inte in rengöringsmedel.	Det reglerbara munstycket ár inställt på högtr tryck.	Ställ in munstycket (E) i länge " " (fig. 3).
	Rengöringsmedlet ár for trogflytande.	Späd med vatten.
	Det används forlängningsslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel ár full av beläggninger erller hopkländ.	Skölj med rent vatten och Åtgärda ev. hopklämminger. Kontaktaen auktoriserad serviceverkstad om problemet kvarstär.
Detkommen ut vatten frän dentermostatiska ventilen.	Vattentemperaturen inuti munstycket har överskridit detangivna max. ∀vredet på typskylten.	Avbryt inte vattenstrålen i mer ø minuter+n maskinenanvänds.

(*) Om motorn stannar under Funktionen och inte startar om igen sku du vänta 2 - 3 minutes innan du gört nytt startförsök
(overhettningskyddet har utloste).
Kontakta en auktoriserad serviceverkstad om problemet upprepas.

MODELL SERIENUMMER

12 ANVISNINGAR FÖR ATT INTE SKADA YTORNA

WARNING!

12.1 Användning av maskinen für rengöring av dack kan skada däcken och vara farlicht.
12.2 Rikta inte hogtrycksstralen direkt mot[Dacket.
12.3 Använd alltid maskinen med lagsta tryck vid rengöring i narheten av hjul och dack.
12.4 Använd aldrig turbotryckröret for att rengöra nàgon del av fordonet.
12.5 Förytterligare information, laskapitel 8.7 Rädforkorrekt rengöring.

EG-forsakran om overensstammelse

Annovi Reverberi S.p.A., Modena, Italien, forsakr artt folljande maskin/maskiner Black+Decker:

Maskinbenämning

Hogtryckstvatt

Modell nr.

och att den/de ar tillverkad/tillverkade enligt foljande standarder uller standardiserade dokument:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Namn pa och adress till den person som ar behörig att ställa samman den tekniska dokumentationen: Stefano Reverberi / AR Verkestallande direktör Via M.L. King 3 - 41122 Modena, Italien

Bedömmingen av överensstammelsentlgt EU-direktivet 2000/14/EG har utförtsntligt bilaga V.

Modell nr. BXPW1300E/BXPW1300PE BXPW1400E/BXPW1400PE BXPW1500E/BXPW1500PE BXPW1600E/BXPW1600PE BXPW1700E/BXPW1700PE

Uppmatt ljudeffektniva: 86,6 dB (A) 87,3 dB (A)

Garanteradljudeffektniva:89 dB A) 90 dB A) 90 dB A) 92 dB A) 93 dB A)

Datum: 2017-03-20

MODENA (I)

Stefano Reverberi

Garanti

Garantins giltiget regleras av gallande bestammelser i det land darr produkten marknadsfors, om inte annat anges av tillverkaren.

Omprodukten uppvisar material-ller tillverkningsfelamt fel som orsakas av bristande overensstammelse med kraven under garantitiden, atar sig tilverkaren att byta ut defekta delar och reparera ell byta ut rimligt slitna produiter.

Garantin omfattar inte forbrkningsmaterial (ventil, kolv, vattenpackning, oljepacking, fjdrar, O-ringar, tillbehor sasom slang, tvattpistol, borstar, hjul o.s.v.).

Garantin omfattar inte fel som orsakas av eller uppstar vid:

• felaktig, otiläten aller vardslos användning,
• uthyming eller professionell bruk nar maskinen har salts for hushallsbruk,
• forsummelse av underhallsanvisningarma i brauksanviseningen,
• reparationer utforda av icke auktorisarad personal eller serviceverkstader,
• användning av reservdilar erler tillbehör som inteär original,
• transportskador, skador som orsakas av främande foremal aller amnen, olyckor,
• problem med magasinering eller forvaring.

For garantiansprak maste inkopskvittot uppvisas.

For assistans, Sid.: 276.

Tekniska specificationer

Tekniska speikificationer	Mättenhet	BXPW1300E BXPW1300PE	BXPW1400E BXPW1400PE	BXPW1500E BXPW1500PE	BXPW1600E BXPW1600PE	BXPW1700E BXPW1700PE
Flöde	I/min	5 5 5 5,3	5,33
Max. flöde	I/min	6,5 6,5 6,5	7 7
Tryck	MPa	6,7 7,4 8,8	5 9
Max. tryck	MPa	10 11 12	2,5 13
Effekt	kW	1,3 1,4 1,5	1,6	1,7
Max. inloppstemperatur	°C	50 50	50 50	50
Max. inloppstryck	MPa	1 1 1 1 1
Tvättistolens rekylkraft vid max. tryck	N	9,6	10,1	10,5 11,6 1	1,9
Typ av pumpolja	kg	-	-	-	-	-
Skyddsklass	-	II/III/IV	II/III/IV	II/III/IV	II/III/IV	II/III/IV
Motors isolation	-	Class F	Class F	Class F	Class F	Class F
Motors kapslingsklass	-	IPX5	IPX5	IPX5	IPX5	IPX5
Spänning	V~/Hz	220-240 / 50-60	220-240 / 50-60	220-240 / 50-60	220-240 / 50-60	220-240 / 50-60
Max. tilläten nätimpedans	Ω	-	-	-	-	-
LjudtrycksnivåLp (EN 60704-1) (K = 2,5 dB(A))	dB (A)	75,1	75,8	75,8	77,6	78,8
LjudeffektnivåLw (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89	90 90	92 93
Maskinens vibrationer (K = 1 m/s2):	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Vikt	kg	4,6	4,9 4,9	5,5	6,7

Med forbehall for tekiska andringar!

SV

1 GÜVENLIK BILGILERİ

Flögelbergsgatan 1c, 431 35 Mölndal

Box 94, 431 22 Mölndal

Tel. [phone]

Fax [phone]

www.blackanddecker.se

[e-mail]
