Produkttyp	Högtryckstvätt
Märke	Black & Decker
Modell	PW1900WR
Effektförbrukning	1,9 kW
Arbetstryck	10 MPa
Maximalt tryck	14 MPa
Flöde	6 L/min
Vikt	10,5 kg
Elanslutning	220-240 V ~ 50/60 Hz
Motorskydd	IPX5
Max vattentemperatur	50 °C
Max vattentryck	1 MPa
Garanterad ljudtrycksnivå	95 dB(A)
Vibrationer	3,6 m/s² (K=1,5 m/s²)
Max bakåtkraft	12,7 N
Medföljande tillbehör	Lans, pistol med säkerhet, högtrycksslang, tvättmedelsbehållare, roterande munstycke, borste, rengöringsverktyg för munstycke, adapter
Säkerhetsanordningar	Säkerhetsventil/tryckbegränsning, anordning mot oavsiktlig stråle (pistolsäkerhet)
Avsedd användning	Tvätt av fordon, fasader, terrasser, etc. (hushållsbruk)
Löpande underhåll	Rengöring av sugfilter, rengöring av munstycke, motorns frigöring (medföljande verktyg), vinterförvaring med frostskydd
Reparerbarhet	Auktoriserade servicecenter (lista i slutet av bruksanvisningen)

Vanliga frågor - PW1900WR BLACK & DECKER

Vad är maximalt tryck för Black & Decker PW1900WR högtryckstvätt?

Maximalt tryck är 14 MPa (140 bar), med ett nominellt arbetstryck på 10 MPa.

Hur startar jag apparaten?

1. Öppna vattenkranen helt. 2. Lossa pistolens säkerhet. 3. Öppna pistolen för att lufta. 4. Ställ strömbrytaren i läge ON (I). Motorn startar automatiskt om pistolen är öppen (TSS-modeller) eller kontinuerligt.

Varför är trycket lågt?

Möjliga orsaker: slitna eller igensatta munstycken, smutsigt vattenfilter, otillräcklig vattentillförsel, luft i pumpen eller felaktig inställning av munstycket. Rengör filtret och munstycket, kontrollera kranen och lufta genom att köra apparaten med pistolen öppen.

Motorn startar inte, vad gör jag?

Kontrollera att spänningen finns (220-240 V) och att kontakten är ordentligt ansluten. Om förlängningssladden är för lång kan dess area vara otillräcklig. Om motorn stannar under användning kan termoskyddet ha löst ut: vänta 2-3 minuter innan du försöker igen. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Hur använder jag tvättmedlet?

Fyll behållaren med ett biologiskt nedbrytbart tvättmedel. Ställ in munstycket på läge '■' (lågt tryck) och använd tvättmedelsregulatorn för dosering. Spraya på torr yta, låt verka i 1-2 minuter, skölj sedan med högt tryck.

Kan jag använda en förlängningssladd?

Ja, men den måste ha skyddsklass IPX5 och en area anpassad till längden (se tabell i bruksanvisningen). En för lång eller för tunn förlängningssladd kan orsaka spänningsfall och förhindra start.

Hur rengör jag ett igensatt munstycke?

Demontera lansen från pistolen. Använd medföljande rengöringsverktyg (del C1) för att avlägsna smuts från munstyckets hål. Skölj vid behov med rent vatten.

Vilken typ av vatten ska jag använda?

Använd filtrerat eller rent vatten (max 50°C). Använd aldrig brandfarliga eller giftiga vätskor. Om ansluten till allmänt vattennät krävs en backventil med avtappning.

Hur förvarar jag apparaten på vintern?

Smörj O-ringarna med medföljande fett (C10), kör apparaten med ett icke-aggressivt och ogiftigt frostskyddsmedel, förvara sedan på en torr plats skyddad från frost.

Vad gör jag vid vattenläckage?

Läckor kan bero på slitna tätningar (som måste bytas av ett auktoriserat servicecenter) eller funktionsfel i säkerhetsventilen. Kontakta kundtjänst.

BRUKSANVISNING PW1900WR BLACK & DECKER

Indstil startanordningen i pos. (1 ON) for at:

a) starte motoren (pää modeller uden TSS);

b) forberede motoren til start (paa modeller med TSS).

5.3.1 Ved bruk av skjoteledninger

-Oppstartsanordning(H)

Drei oppstartsanordningen til pos. (1 ON) for

För vedlikeholdsinngrep på maskinenmö du ta stopat av stikkontakten.

Hvis maskinen ikke brukes på lang tid kan kalkavsetninger före til blokkering av motoren. Drei på motorakselen med et verktoy (M) for a frigjore motoren.

8.4 Oppbevaring

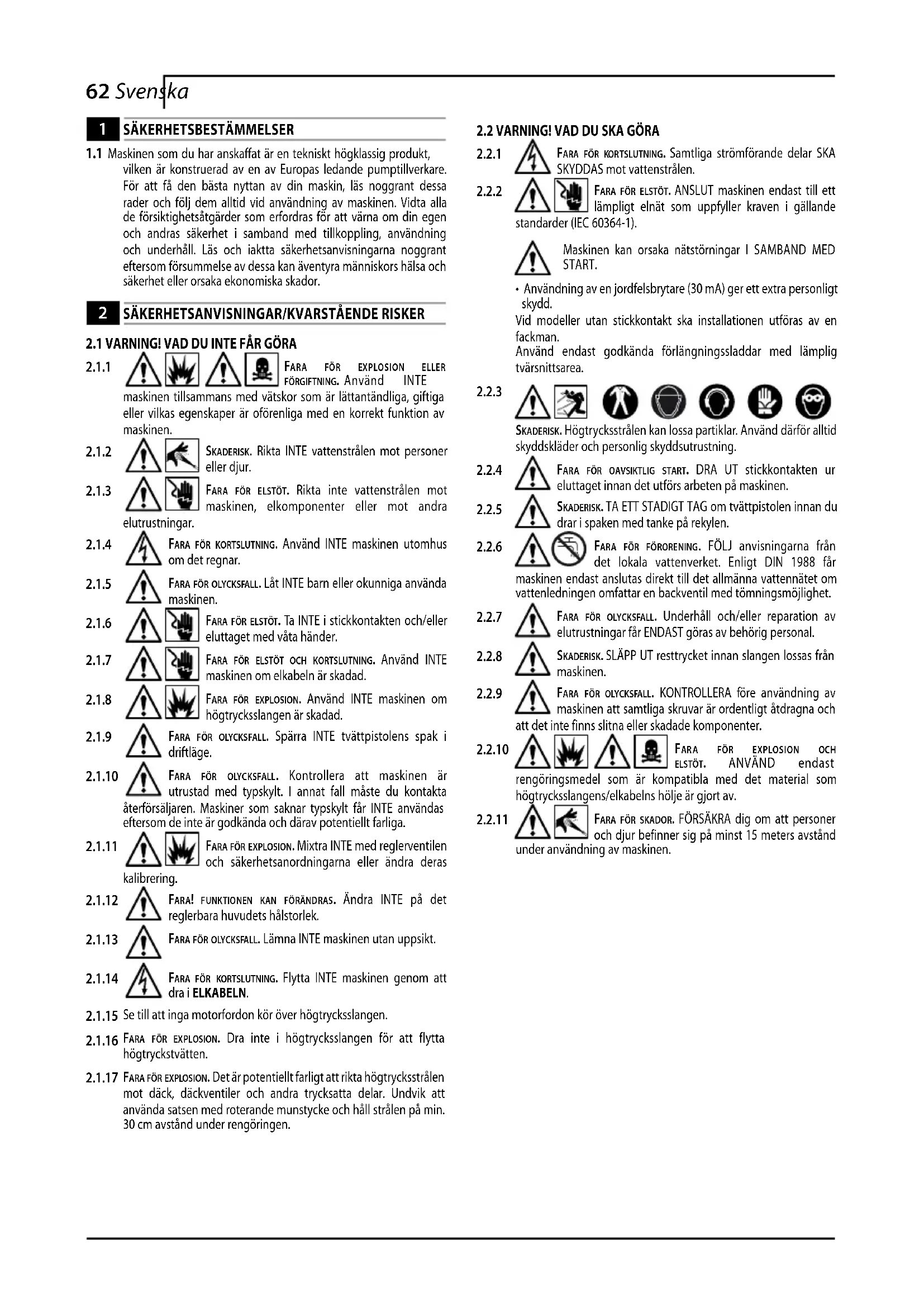

1.1 Maskinen som du har anskaffat ar en teknikt hogklassig produkt, vilken ar konstruerad av en av Europas ledande pumptillverkare. For att fa den basta nyttan av din maskin, las noggrant dessa rader och folj dem alltid vid anvandning av maskinen. Vidta alla de forsiktighetsatgärder som erfordras for att varna om din egen och andras sakerhet i samband med tillkoppling, anvandning och underhall. Las och iakta sakerhetsanvisingarna noggrant aftersom forsummelse av dessa kan äventyra manniskors halsa och sakerhet aller orsaka ekonomiska skador.

2 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

2.1 VARNING! VAD DU INTE FÁR GÖRA

2.1.1 FARA FOR EXPLOSION ELLER FORGIFTNING. Anvand INTE
maskinen tillsammans med vatskor som ar lattantändiga, giftinga erler vilkas egenskaper ar oforenliga med en korrekt Funktion av maskinen.
2.1.2 SKADERISK. Rikta INTE vattenstralen mot personer aller djur.
2.1.3 FARA FOR ELSTOT. Riktainte vattenstralen mot maskinen, elkomponenter aller mot andra elutrustninger.
2.1.4 FARA FOR KORTSLUTNING. Anvand INTE maskinen utomhus om det regnar.
2.1.5 FARA FOR OLYCKSFALL. Lat INTE barn erer okunniga anvanda maskinen.
2.1.6 FARA FOR ELSTOT. Ta INTE i stickkontakten och/eller eluttaget med vata hander.
2.1.7 FARA FOR ELSTOT OCH KORTSLUTNING. Anvand INTE maskinen om elkabeln ar skadad.
2.1.8 FARA FOR EXPLOSION. Använd INTE maskinen om hogtrycksslangen ar skadad.
2.1.9 FARA FOR OLYCKSFALL. Sparra INTE tvattpistolens spak i driftlage.
2.1.10 FARA FOR OLYCKSFALL. Kontrollera att maskinen ar utrustad med typsklt. I annat fall maste du kontakta aterforsäljaren. Maskiner som saknar typsklt fär INTE anvandas eftersom de inte ar godkända och darav potentiellt farliga.
2.1.11 FARA FOR EXPLOSION. Mixtra INTE med reglerventilen och sakerhetsanordningarna aller anders
2.1.12 FARA!FUNKTIONEN KANFORANDRAS.Andra INTE pa det reglerbara huvudets halstorlek.
2.1.13 FARA FOR OLYCKSFALL. Lämna INTE maskinen utan uppsikt.
2.1.14 FARA FOR KORTSLUTNING. Flytta INTE maskinen genom att dra i ELKABELN.
2.1.15 Se till att inga motorfordon kor over hogtrycksslangen.
2.1.16 FARA FOR EXPLOSION. Dra inte i hogtrycksslangen for att flytta hogtryckstvatten.
2.1.17 FARA FOR EXPLOSION. Det ar potentiellt farligt att rikta hogtrycksstralen mot dack, dackventiler och andra trycksatta delar. Undvik att anvanda satsen med roterande munstycke och häll stralen pa min. 30 cm avständ under rengöringen.

2.2 VARNING! VAD DU SKA GÖRA

2.2.1 FARA FOR KORTSLUTNING. Samtiga stromforande delar SKA SKYDDAS mot vattenstralen.
2.2.2 FARA FOR ELSTOT. ANSLUT maskinen endast till ett lampligt elnat som uppfyller kraven i gallande standarder (IEC 60364-1).

Maskinen kan orsaka nätstörningar I SAMBAND MED START.

• Användning av en jordfelsbrytare (30 mA) ger att extra personligt skydd.
  Vid modellerutan stickkontakt ske installationen utforas av en fackman.
  Använd endast godkända forlängningssladdar med lamplig tvärnsittsarea.

2.2.3

SKADERISK. Hogtrycksstralen kan lossa partiklar. Anvand därfor alltid skyddsklader och personlig skyddsutrustning.

2.2.4 FARA FOR OAVSIKTLIG START. DRA UT stickkontakten ur eluttaget innan det utfors arbeten pa maskinen.
2.2.5 SKADERISK. TA ETT STADIGT TAG om tvattpistolen innan du drar i spaken med tanke pa rekylen.
2.2.6 FARA FOR FORORENING. FOLJ anvisingarna frandet lokala vattenverket. Enligt DIN 1988 farmaskinen endast anslutas direkt till det allmanna vattennatet omvattenledningen omfattar en backventil med tomningsmoglicht.
2.2.7 FARA FOR OLYCKSFALL. Underhall och/eller reparation av elutrustninger far ENDAST goras av behörig personal.
2.2.8 SKADERISK. SLAPP UT resttrycket innan slangen lossas fran maskinen.
2.2.9 FARA FOR OLYCKSFALL. KONTROLLERERA fore anvandning av maskinen att samtiga skruvar ar ordentligt atdragna och att det inte finns slittna erer skadade komponenter.
2.2.10 FARA FOR EXPLOSION OCH ELSTOT. ANVAND endast rengoringsmedel som ar kompatiba med det material som hogtrycksslangens/elkabelns holje ar gjort av.
2.2.11 FARA FOR SKADOR. FORSAKRA dig om att personer och djur befindner sig på minst 15 meters avstand under användning av maskinen.

3 ALLMÄN INFORMATION (FIG. 1)/SID.3

3.1 Användning av bruksanvisningen

Denna bruksanvising ar en viktig del av maskinen och sca sparas for fremtida konsultation. Läsigenom bruksanvisingen fore installation och användning av maskinen. Bruksanvisingen skal alltid medfolja vid ev. ägarbyte.

3.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong.

I fig. 1 visas vilka delar som medfoljer vid leveransen.

A1 Bruks- och underhãllsanvisning
A2 Sakerhetsbestammelser
A3 Forsakran om CE-overensstammelse
A4 Garanti

Emballaget ar miljövanligt och aktervinningsbart. Kassera det enlicht installationslandets gällande miljölagstiftning.

3.4 Informationsskyltar

lakta anvisiningarna på maskinens informationsskyltar.

Kontrolera att de alltid ar pa plats och att de gär att lasa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt.

Symbol E1 - Anger att maskinen inte fär kasseras som

vanligt hushallsavfall. Maskinen kan lamnas tillbaka till aterforsaljaren vid inkop av en ny maskin. Maskinens elektriska och elektroniska komponenter fär inte ateranvändas aftersom de innehaller halsovadliga ämnen.

Symbol E2 - Anger att maskinen ar avsedd for professionelt

bruk. Den som anvanderenna typ av maskin maste kanna till hur dessa maskiner fungerar, anvands och underhalles samt ha kannedom ogallande lagar och standarder.

Symbol E3 - Anger att maskinen ar avsedd for hushahlsbruk.

4 TEKNISKA SPECIFKATIONER (FIG. 1)/SID.3

4.1 Avsedd användning

Maskinen ar avsedd for hushallsbruk for rengöring av fordon, maskiner, bātar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och miljövänliga kemiska rengöringsmedel.

Fordonsmotorer fár endast rengöras om det anvanda vattnet kasseras/GLigt gällande lagar.

Vattentemperatur vid inloppet: se maskinens typskylt.
Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa
- Omgivningsttemperatur vid drift: over 0^ .

Maskinen uppyller kraven i standarden EN 60335-2-79/A1.

4.2 Anyvandare

Symbolen på omslaget anger om maskinen ar avsedd for professionll bruk eller hushallsbruk.

4.3 Vad duinte far gora

Maskinen fär inte användas av personer som saknar nöd vändig kunskap om hur den används eller av personer som inte har LASTigenom och forstatt braksanvisingens instruktioner.

Använd inte lättantändliga, explosiva eller giffiga västkör i maskinen. Det ar forbjudet att använda maskinen i potentiellt lätt antändliga eller explosiva utrymmen.

Det ar forbjudet att annvanda piratreservdilar erler reservdalar som inte ar avsedda for modellen.

Det ar forbjudet att gora andringar pa maskinen. Vid andringar bortfaller CE-overensstammelsen och tillverkaren befrias fran civil- och straffrattligt ansvar.

4.4 Huvuddelar

B1 Reglerbart huvud B5 Hogtrycksslang
B2 Tryckrör B6 Behallare for rengöringsmedel
B3 Tvattpistol med sparr (om denna finns)
B4 Elkabel med stickkontakt (om denna finns)

4.4.1 Tillbehör (om de medfoljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg für huvud
C2 Sats med roterandemunstycke

C6 Sats for upp Sug av vatten
C7 Sats med slang for rengöring av röledningar

C8 Borstsats for stora ytor
C9Adaptersats
C10 Tub med smorjett
(on denna finns)

4.5 Sakerhetsanordninger

Varning-fara!

Mixtra inte med sakerhetsventilen aller,andra dess

kalibrering.

• Säkerhets- och/eller övertrycksventil.
  Säkerhetsventilen ar även en övertrycksventil. När tvättpistol stängs av öppnas säkerhetsventilen och vattnet cirkular frän pumpens insug aller toms ut på marken.
• Termostatisk ventil (D1 omenna finns)

Om vattentemperaturen överskrider den temperatur som har fastställts av tillverkaren,ömmer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mängd kallt vatten tills korrekt temperatur har Återställts.

• Sparr (D): Skyddar mot oavsiktiga vattenstrålar.

5 INSTALLATION (FIG. 2)/SID.4

5.1

Varning-fara!

Maskinen ske vara kopplad frän elnatet vid all instal

ering och montering.

Se fig. 2 for monteringssekvensen.

5.2 Montering av roterande munstycke

(OM detta finns).

Använding av satsen med roterande munstycke ökar rengörings-effekten.

Använding av det roterande munstycket kan medfora en tryck-sänkning pa 25% i forhallande till det tryck som erhalls med det reglerbara huvudet.

Användning av det roterande munstycket ökar dock rengöringseffekten tack vattenstrålens roterande verkan.

5.3 Elanslutting

Varning-fara!

Kontrolera att natspänningen i ditt hem overensstämmer med spänningen och frekvensen (V/Hz) pa typskylten (fig. 2). Anslut maskinen till ett elnat med fungerande jordsystem och jordfelsbrytare (30mA) som bryter spänningen vid en ev. kortslutning.

5.3.1 Vid bruk av forlängningssladdar

Använd forlängningssladdar och stickkontakter med kapslingsklass IPX5.

Tvarsnittsarean på forlängningsladden skara varaproportionell mot langden, d.v.s. ju langre forlängningsladdesto store tvarsnittsarea, se tabell I.

5.4 Vattenanslutting

Varning-fara!

Anvend endast filtrerat aller rent vatten. Vattenkranens kapacitet ska overensstämma med pumpens kapacitet.

Maskinen skaplaceras sà nara vattenledningen som möjligt.

5.4.1 Ansluttingar
Vattenutlopp (OUTLET)
Vatteninlopp med filter (INLET)

5.4.2 Anslutting till det allmanna vattenatet

Maskinen fär endast anslutas direkt till det allmanna vatten-nätet om vattenledningen omfattar en backventil med töm-ningsmöljeh enligt gällande standarder. Kontrolera att slangens diameter ar minst 13 mm och att den ár forständr.

6 INSTALLNING (FIG. 3)/SID.5

6.1 Inställning av reglerbart huvud (om detta ar möjligt) Ställ in vattenstränen med det reglerbara huvudet (E).
6.2 Reglage for rengöringsmedel (om detta finns) Ställ in mangden rengöringsmedel som sca fördelas med reglaget (F).
6.3 Reglage for fordeling av rengöringsmedel Placera det reglerbara huvudet (E) i laje " s aatt rengöringsmedlet fordelas med korrekt tryck (om detta ar mojligt).
6.4 Reglage for tryck (om detta finns) Drifttrycket andras med reglaget (G) och avlases pa manometern (omenna finns).

7 ANVÄNDNING (FIG. 4) SID.5

7.1 Reglage

-Startanordning(H). Placera startanordningen i lage (1 ON) for att:

a) starta motorn (pà modeller utan TSS);
b) forbereda motorn for start (på TSS-modeller).

Om startanordningen ar forsedd med lysdiod skeenna tandas.

Om lagena Low/High finns anger dessa foljande:

Low: rengöring med lägt tryck
High: rengöring med högt tryck
Placera startanordningen i lage (0 OFF) for att stanga av maskinen.
Om startanordningen ar forsedd med lysdiod ske denna slackas.
- Spak für vattensträte (I).

Varning-fara!

Maskinen ska placeras pa ett sakert och stadigt underlag enlgit anvisingarna i fig. 4.

7.2 Start

1) Oppa vattenkranen welt.
2) Frigör spärren (D).
3) Hall tvattpistolen oppen nagra sekunder och starta maskinen med startanordningen (1 ON).

Varning-fara!

Kontrolera fore start av maskinen att vattenintaget ar anslutet till vattenledningen. Anvandning av maskinenutan vatten kan skada den. Tack inte over ventilationsoppinngarna under anvandning.

TSS-modeller - TSS-modeller med automatiskt avbrott av vattenstralen:

• när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4);
• när tvättpistolen öppnas gört tryckfallet att den elektriska motorn startar automatiskt. Trycket skapas på nytt med en liters fördröjning;
• För att garantera en perfect Funktion av TSS mäste det gä minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen. Maskiner av trefastyp avsedda for professionell bruk ská startas en kort stund forsta gängen de används sa att motorns rotationsriktning kan kontrolleras. Om motorfläkten roterar moturs skva av stickkontaktens tre faser (L1, L2, L3) skiftas.

For att undvika skador på maskinen fär den inte torrköras och vattenstrålen inte avbrytas i merän 10 minuter under användning (pà modellerutan TSS).

7.3 Stopp

1) Placera startanordningen i Lage (0 OFF).
2) Oppa tvattpistolen och slapp ut resttrycket i rledningen.
3) Inkoppla spärren (D).

7.4 Aterstart

1) Frigör spärren (D).
2) Oppna tvattpistolen och slapp ut luften i rorledningen.
3) Placera startanordningen i lage (1 ON).

7.5 Avställning

1) Stäng av maskinen (0 OFF).
2) Dra ut stickkontakten ur eluttaget.
3)Stangvattenkranen.
4) Slapp ut resttrycket i tvattpistolen tills allt vatten harkommen ut fran huvudet.
5) Töm och rengör behällaren für rengöringsmedel after använding. Rengör behällaren med rent vatten. Använd inte rengöringsmedel.
6) Inkoppla tvattistolens sparr (D).

7.6 Päfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas skä det reglerbara huvudet vara placerat i läge" (om detta ar möjlligt).

Använding av en högtrycksslang som ar langre an den i högtryckstvattens originalutforande aller använding av en forlangningsslang, kan medfora att insuget av rengöringsmedel minskar erller upphör welt.

Fyll behallaren med rengöringsmedel med hög biologisk nedbrybarhet.

Lös upp smutsen genom att applicerera rengöringsmedel blandat med vatten på den torra ytan.

Rengör vertikala ytor nedifràn och upp. Lät verka i 1 - 2 minuter. Ytan fär inte torka. Använd vattenstrålen med högt tryck och på minst 30~cm avständ. Börj a nedifràn. Undvik att sköljvattnet rinner på de ej rengjorda ytorna.

I vissa fall kan det behovas rengoringsborstar for att f bort smutsen. Hogtrycksstralen ar inte alltid det basta rengoringssattet aftersom den kan skada somlga ytor. Undvik att anvanda det reglerbara huvudets riktade strale och med roterande munstycke pa omtaliga och lackerade delar samt pa trycksatta delar (dack, dackventiler o.s.v.).

En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmöngen.

8 UNDERHALL (FIG.5)/SID.6-(FIG.6)/SID.144

De underhällsmoment som inte tas upp i detta kapitel skä göras av en auktoriserad serviceverkstad.

Varning-fara!

1. Dra ut stickkontakten ur eluttaget innan det utfors de pa maskinen.

8.1 Rengöring av huvud

1) Lossa tryckroret fran tvattpistolen.
2) Avlagsna smutsen i huvudets hal med verktyget (C1).

Kontrolera sugfiltret (L) och rengöringsmedlets filter (om det finns)
före varje användning och rengör vid behov enigt anvisingarna.

8.3 Frigora motorn (om detta ar möjligt)

Om maskinen inte används på en langre tid, kan det bildas kalkavlagringar som fär motorn att karva. Vrid på motoraxeln med ett verktyg (M) for att frigöra motorn.

8.4 Forvaring

Smörj O-ringarna enligt anvisningarna med hjälp av tuben med smörjfett (omenna finns) (C10) och kör igenom hogtryckstvätten med icke korroderande och giftfri frostdyddsvatska fore vinterforvaringen.

Forvara hogtryckstvatten på en torr plats och skyddad frän frost.

9 FELSOKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställttryck.	Det roterande munstycket År slitet. Byt ut det roterande	munstycket.
	Vattenfiltret År smutsigt. Rengör filtre (L) (fig. 5).
	Inloppstrycket År for lågt. Öppna vattenkranen helt.
	Luft lacker in i systemet. Kontrolera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättistolen tills det strömmar ut jämnt. Återstarta däerrefter maskinen.
	Det reglerbara huvudet År fel inställt. Vrid på det regler	ara huvudet (E) (+) (fig. 3).
	Den termostatiska ventilen har utlösts. Invänta äterställ	ingen av korrekt vattentemperatur.
Pumpen har tryckvariationer.	Vatten sugs in frän en yttre tank. Anslut maskinen till vattenledningen.
	Vattentemperaturen vid inloppet År for hög. Sänk temperaten.
	Det roterande munstycket År tillätäppt. Rengör det rotera	nde munstycket (fig. 5).
	Sugfiltret (L) År smutsigt. Rengör filtre (L) (fig. 5).
Motorn brummar men startar inte.	Otilräcklig nätspänning.	Kontrolera att nätspänningen overensstämmer med typskylen (fig. 2).
	Spänningsfall på grund av forlängningsladd. Kontrolera	förlängningsladdens eigenskaper.
	Maskinen har inte används pågressive. Kontakta en auktor serad serviceverkstad.
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
Elmotorn startar inte.	Spänning saknas.	Kontrolera att nätspänning finns och att stickkontakten Är ordentlich ist att i eluttaget (*).
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
	Maskinen har inte används pågressive.	Stick in verktyget (M) (om detta finns) i det bakre hålet für att frigör elmotorn (fig. 5).
Vattenläckage	Utslitna packninger.	Kontakta en auktoriserad serviceverkstad für byte av packningarna.
	Säkerhetsventilen med fri tömning har utlösts.	Kontakta en auktoriserad serviceverkstad.
Oljud.	Vattentemperatureen År für hög.	Sänk temperatureen (se tekniska specificationer).
Oljeläckage.	Utslitna packninger.	Kontakta en auktoriserad serviceverkstad.
Endast für TSS-modeler: Maskinen starter fast tvättistolen År stängd.	Defekt täthet på högtryckssidan eller i pumpsystemet.	Kontakta en auktoriserad serviceverkstad.
Endast für TSS-modeler: När du drar i tvättistolens spakkommen det inte ut vatten (med ansluten vattenslang).	Det roterande munstycket År tillätäppt. Rengör det rotera	nde munstycket (fig. 5).
Det sugs inte in rengöringsmedel.	Det reglerbara huvudet År inställt på högtryck.	Ställ in huvudet igressive " " (fig. 3).
	Rengöringsmedlet År für trogflytande. Späd med vatten
	Det används Förlängningsslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel År full av beläggninger erler hopkländ.	Skölj med rent vatten och Åtgärda ev. hopklämmingar. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.

(*) Om motorn stannar under driften och inte startar om igen sku du vanta ca. 2 - 3 minutes innan du gört nytt startförsök (overhettningskyddet har lõst ut).
Kontakta var teknika serviceavdelning om problemet upprepas.

SV Forsakran om CE-överensstammelse

Vi - Annovi Reverberi S.p.A., Modena, Italien - fösakrar att foljande Black & Decker maskin/maskiner:

Maskinbenämming Hogtryckstvatt

Modell nr. PW 1900 WR

Effektforbrukning 1,9 kW

överensstämmer med följande EU-direktiv:

2006/42/EG, 2006/95/EG, 2002/95/EG, (2011/65/EG), 2002/96/EG, 2004/108/EG, 2000/14/EG

Och att den/de ar tillverkad/tillverkade enligt foljande standarder aller foljande standardiserade Dokument: EN 60335-1; EN 60335-2-79; EN

55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Namn på och adress till den person som är behörig att ställa samman den tekniksa dokumentationen: Stefano Reverberi / AR Verkeställande direktör - Via M.L. King 3 - 41122 Modena, Italien

Bedömmingen av overensstammelse,enlig EU-direktivet 2000/14/EG har utförts,enlig bilaga V.

Uppmatt Judtrycksniva: 94 dB (A)

Garanterad Ijudtrycksniva: 95 dB (A)

Datum: 25.10.2012

MODENA (I)

Stefano Reverberi Verkstallande Direktor

Tekniska specificationer

Tekniska speificiationer (SV)	Mättenhet	PW 1900WR
Kapacitet	l/min	6
Tryck	MPa	10
Max. tryck	MPa	14
Effekt	kW	1,9
Inloppstemperatur	°C	50
Max. inloppstryck	MPa	1
Tvättistolens rekylkraft vid max. tryck	N	12,7
Motorns isolation	-	Klass F
Motorns kapslingsklass	-	IPX5
Spänning	V/Hz	220-240/50-60
Maximal tillåten nätimpedans	Ω	-
Max. ljudtryck (K = 3 dB(A)):
Lp4(EN 60704-1)	dB (A) 87dB (A) 95
Lw4(EN 60704-1)
Apparatens vibrationen(K = 1,5 m/s2):	m/s2	3,6
Vikt	kg	10,5

Med reservation for tekiska andringar

(SV) GARANTI

Garantins giltet regleras av gallande bestammelser i det land dar produit marknadsfors, om inte annat anges av tillverkaren.
Om Produkten uppvisar material-ller tillverkningsfel samt fel som orsakas av bristande overensstammelse med kraven under garantitiden, atar sig tillverkaren att byta ut defekta delar och reparera ell er byta ut rimligt slitnaprodukter.
Garantin omfattar inte forbrukningsmaterial (ventil, kolv, vattenpackning, oljepackning, fjadrar, O-ringar, tillbehor sasom slang, tvattpistol, borstar, hjul o.s.v.).
Garantin omfattar inte fel som orsakas av uller uppstvd:
- felaktig, otillaten aller vardslos anvandning,
- forsaljning, professionell anvandning erler uthyrning avprodukten,
- forsummelse av underhãllsanvisingarna i braksanviseningen,
- reparationer utforda av icke auktoriserad personal ell serviceverkstader,
- användning av reservdilar aller tillbehör som inte ar original,
- transportskador, skador som orsakas av främande foremal aller amnen, olyckor,
- problem med magasinering eller forvaring.
For garantiansprak maste inkopskvittot uppvisas.

1 BEZPECNOSTNI POKNY

1.1 Pistroj, ktery jste si prave zakoupili, je technologicky moderni vyrobek, zkonstruovany prednim evropskym vyrobcem vsokotlakych cerpald. K dosazeni nejvyssho vykonu pristroje si prostudujte peclive pouky uvedene v teto pifrce a vzdy pri pouziti pristroje je bezpodminecnedodrzuje. PriPripojovanji, pouzivani a udrzbe zarizeni je treba zajistit vlastni bezpecnost i bezpecnost osob, ktere se nachazeji v bezprostredni blizkosti. Peclive si prectete bezpecnostni pouky a vzdy se jimi fidte. Pokud je nebudete dodržovat, muzete ohrozit zdavi a bezpecnest anebo zpusobit rozsahle skody.

2 BEZPECNOSTNI POKNY/OSTATNI RIZIKA
