BRUKSANVISNING PW1600 WS BLACK & DECKER

Läs igenom bruksanvisningen före installation och användning av högtryckstvätten. Lägg speciellt märke till

1.1 Maskinen som du har anskaffat är en tekniskt högklassig produkt,

vilken är konstruerad av en av Europas ledande pumptillverkare. För att få den bästa nyttan av din maskin, läs noggrant dessa rader och följ dem alltid vid användning av maskinen. Vidta alla de försiktighetsåtgärder som erfordras för att värna om din egen och andras säkerhet i samband med tillkoppling, användning och underhåll. Läs och iaktta säkerhetsanvisningarna noggrant eftersom försummelse av dessa kan äventyra människors hälsa och säkerhet eller orsaka ekonomiska skador.

fara för explosion eller förgiftning. Använd INTE maskinen tillsammans med vätskor som är lättantändliga, giftiga eller vilkas egenskaper är oförenliga med en korrekt funktion av maskinen.

skaderisk. Rikta INTE vattenstrålen mot personer eller djur.

fara för elstöt. Rikta inte vattenstrålen mot maskinen, elkomponenter eller mot andra elutrustningar.

fara för kortslutning. Använd INTE maskinen utomhus om det regnar.

fara för olycksfall. Låt INTE barn eller okunniga använda maskinen.

fara för elstöt. Ta INTE i stickkontakten och/eller eluttaget med våta händer.

fara för elstöt och kortslutning. Använd INTE maskinen om elkabeln är skadad.

fara för explosion. Använd INTE maskinen om högtrycksslangen är skadad.

fara för olycksfall. Spärra INTE tvättpistolens spak i driftläge.

fara för olycksfall. Kontrollera att maskinen är utrustad med typskylt. I annat fall måste du kontakta återförsäljaren. Maskiner som saknar typskylt får INTE användas eftersom de inte är godkända och därav potentiellt farliga.

fara för explosion. Mixtra INTE med reglerventilen och säkerhetsanordningarna eller ändra deras kalibrering.

fara! funktionen kan förändras. Ändra INTE på det reglerbara huvudets hålstorlek.

fara för olycksfall. Lämna INTE maskinen utan uppsikt.

fara för kortslutning. Flytta INTE maskinen genom att dra i ELKABELN. Se till att inga motorfordon kör över högtrycksslangen.

fara för explosion. Dra inte i högtrycksslangen för att flytta högtryckstvätten.

fara för explosion. Det är potentiellt farligt att rikta högtrycksstrålen mot däck, däckventiler och andra trycksatta delar. Undvik att använda satsen med roterande munstycke och håll strålen på min. 30 cm avstånd under rengöringen.

fara för kortslutning. Samtliga strömförande delar SKA SKYDDAS mot vattenstrålen.

fara för elstöt. ANSLUT maskinen endast till ett lämpligt elnät som uppfyller kraven i gällande standarder (IEC 60364-1). Maskinen kan orsaka nätstörningar I SAMBAND MED START.• Användning av en jordfelsbrytare (30 mA) ger ett extra personligt skydd.Vid modeller utan stickkontakt ska installationen utföras av en fackman.Använd endast godkända förlängningssladdar med lämplig tvärsnittsarea.

skaderisk. Högtrycksstrålen kan lossa partiklar. Använd därför alltid skyddskläder och personlig skyddsutrustning.

fara för oavsiktlig start. DRA UT stickkontakten ur eluttaget innan det utförs arbeten på maskinen.

skaderisk. TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.

fara för förorening. FÖLJ anvisningarna från det lokala vattenverket. Enligt DIN 1988 får maskinen endast anslutas direkt till det allmänna vattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet.

fara för olycksfall. Underhåll och/eller reparation av elutrustningar får ENDAST göras av behörig personal.

skaderisk. SLÄPP UT resttrycket innan slangen lossas från maskinen.

fara för olycksfall. KONTROLLERA före användning av maskinen att samtliga skruvar är ordentligt åtdragna och att det inte finns slitna eller skadade komponenter.

fara för explosion och elstöt. ANVÄND endast rengöringsmedel som är kompatibla med det material som högtrycksslangens/elkabelns hölje är gjort av.

fara för skador. FÖRSÄKRA dig om att personer och djur befinner sig på minst 15 meters avstånd under användning av maskinen.63Svenska

3.1 Användning av bruksanvisningen

Denna bruksanvisning är en viktig del av maskinen och ska sparas för framtida konsultation. Läs igenom bruksanvisningen före instal-lation och användning av maskinen. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte.

Maskinen levereras delvis nedmonterad i en kartong.I fig. 1 visas vilka delar som medföljer vid leveransen.

3.2.1 Dokumentation som medföljer

A1 Bruks- och underhållsanvisningA2 SäkerhetsbestämmelserA3 Försäkran om CE-överensstämmelseA4 Garanti

3.3 Kassering av emballage

Emballaget är miljövänligt och återvinningsbart. Kassera det enligt installationslandets gällande miljölagstiftning.

3.4 Informationsskyltar

Iaktta anvisningarna på maskinens informationsskyltar.Kontrollera att de alltid är på plats och att de går att läsa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt.Symbol E1 - Anger att maskinen inte får kasseras som vanligt hushållsavfall. Maskinen kan lämnas tillbaka till återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska komponenter får inte återanvändas eftersom de inne-håller hälsovådliga ämnen.Symbol E2 - Anger att maskinen är avsedd för professionellt bruk. Den som använder denna typ av maskin måste känna till hur dessa maskiner fungerar, används och underhålles samt ha kännedom om gällande lagar och standarder.Symbol E3 - Anger att maskinen är avsedd för hus-hållsbruk.

4.1 Avsedd användning

Maskinen är avsedd för hushållsbruk för rengöring av fordon, maski-ner, båtar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och miljövänliga kemiska rengöringsmedel. Fordonsmotorer får endast rengöras om det använda vattnet kas-seras enligt gällande lagar. - Vattentemperatur vid inloppet: se maskinens typskylt. - Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa - Omgivningstemperatur vid drift: över 0 °C. Maskinen uppfyller kraven i standarden EN 60335-2-79/A1.

Symbolen på omslaget anger om maskinen är avsedd för profes-sionellt bruk eller hushållsbruk.

4.3 Vad du inte får göra

Maskinen får inte användas av personer som saknar nöd vändig kun-skap om hur den används eller av personer som inte har läst igenom och förstått bruksanvisningens instruktioner.Använd inte lättantändliga, explosiva eller giftiga vätskor i maskinen.Det är förbjudet att använda maskinen i potentiellt lätt antändliga eller explosiva utrymmen.Det är förbjudet att använda piratreservdelar eller reservdelar som inte är avsedda för modellen.Det är förbjudet att göra ändringar på maskinen. Vid ändringar bortfaller CE-överensstämmelsen och tillverkaren befrias från civil- och straffrättsligt ansvar.

B1 Reglerbart huvud B5 Högtrycksslang B2 Tryckrör B6 Behållare för rengöringsmedel B3 Tvättpistol med spärr (om denna finns)B4 Elkabel med stickkontakt (om denna finns)

4.4.1 Tillbehör (om de medföljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg C6 Sats för uppsug av vatten för huvud C7 Sats med slang för rengöringC2 Sats med roterande av rörledningar munstycke C8 Borstsats för stora ytor C3 Handtag C9 Adaptersats C4 Borste C10 Tub med smörjfett C5 Slangvinda (om denna finns)

4.5 Säkerhetsanordningar

Varning - fara! Mixtra inte med säkerhetsventilen eller ändra dess kalibrering.- Säkerhets- och/eller övertrycksventil. Säkerhetsventilen är även en övertrycksventil. När tvättpistolen stängs av öppnas säkerhetsventilen och vattnet cirkulerar från pumpens insug eller töms ut på marken. - Termostatisk ventil (D1 om denna finns) Om vattentemperaturen överskrider den temperatur som har fastställts av tillverkaren, tömmer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mängd kallt vatten tills korrekt temperatur har återställts.- Spärr (D): Skyddar mot oavsiktliga vattenstrålar.

Varning - fara! Maskinen ska vara kopplad från elnätet vid all instal-lering och montering.Se fig. 2 för monteringssekvensen.

5.2 Montering av roterande munstycke

(Om detta finns).Användning av satsen med roterande munstycke ökar rengörings-effekten.Användning av det roterande munstycket kan medföra en tryck-sänkning på 25 % i förhållande till det tryck som erhålls med det reglerbara huvudet.Användning av det roterande munstycket ökar dock rengöringsef-fekten tack vare vattenstrålens roterande verkan.

Varning - fara! Kontrollera att nätspänningen i ditt hem överens-stämmer med spänningen och frekvensen (V/Hz) på typ-skylten (fig. 2). Anslut maskinen till ett elnät med fung-erande jordsystem och jordfelsbrytare (30 mA) som bryter spänningen vid en ev. kortslutning.

5.3.1 Vid bruk av förlängningssladdar

Använd förlängningssladdar och stickkontakter med kapslingsklass IPX5.Tvärsnittsarean på förlängningssladden ska vara propor-tionell mot längden, d.v.s. ju längre förlängningssladd desto större tvärsnittsarea, se tabell I.

5.4 Vattenanslutning

Varning - fara! Använd endast filtrerat eller rent vatten. Vattenkranens kapacitet ska överensstämma med pum-pens kapacitet.Maskinen ska placeras så nära vattenledningen som möjligt.

Vattenutlopp (OUTLET) Vatteninlopp med filter (INLET)

5.4.2 Anslutning till det allmänna vattennätet

Maskinen får endast anslutas direkt till det allmänna vatten-nätet om vattenledningen omfattar en backventil med töm-ningsmöjlighet enligt gällande standarder. Kontrollera att slangens diameter är minst 13 mm och att den är förstärkt.64 Svenska

6.1 Inställning av reglerbart huvud (om detta är möjligt)

Ställ in vattenstrålen med det reglerbara huvudet (E).

6.2 Reglage för rengöringsmedel (om detta finns)

Ställ in mängden rengöringsmedel som ska fördelas med reglaget (F).

6.3 Reglage för fördelning av rengöringsmedel

Placera det reglerbara huvudet (E) i läge " " så att rengöringsmed- let fördelas med korrekt tryck (om detta är möjligt).

6.4 Reglage för tryck (om detta finns)

Drifttrycket ändras med reglaget (G) och avläses på manometern (om denna finns).

- Startanordning (H).Placera startanordningen i läge (1 ON) för att:a) starta motorn (på modeller utan TSS);b) förbereda motorn för start (på TSS-modeller).Om startanordningen är försedd med lysdiod ska denna tändas.Om lägena Low/High finns anger dessa följande:Low : rengöring med lågt tryckHigh : rengöring med högt tryckPlacera startanordningen i läge (0 OFF) för att stänga av maskinen.Om startanordningen är försedd med lysdiod ska denna släckas. - Spak för vattenstråle (I). Varning - fara! Maskinen ska placeras på ett säkert och stadigt underlag enligt anvisningarna i fig. 4.

1) Öppna vattenkranen helt.2) Frigör spärren (D).3) Håll tvättpistolen öppen några sekunder och starta maskinen med startanordningen (1 ON). Varning - fara! Kontrollera före start av maskinen att vattenintaget är anslutet till vattenledningen. Användning av maskinen utan vatten kan skada den. Täck inte över ventilationsöpp-ningarna under användning. TSS-modeller - TSS-modeller med automatiskt avbrott av vat- tenstrålen: - när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4); - när tvättpistolen öppnas gör tryckfallet att den elektriska motorn startar automatiskt. Trycket skapas på nytt med en liten fördröj-ning; För att garantera en perfekt funktion av TSS måste det gå minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen.Maskiner av trefastyp avsedda för professionellt bruk ska startas en kort stund första gången de används så att motorns rotationsrikt-ning kan kontrolleras. Om motorfläkten roterar moturs ska två av stickkontaktens tre faser (L1, L2, L3) skiftas.För att undvika skador på maskinen får den inte torrköras och vattenstrålen inte avbrytas i mer än 10 minuter under användning (på modeller utan TSS).

1) Placera startanordningen i läge (0 OFF).2) Öppna tvättpistolen och släpp ut resttrycket i rörledningen.3) Inkoppla spärren (D).

1) Frigör spärren (D).2) Öppna tvättpistolen och släpp ut luften i rörledningen.3) Placera startanordningen i läge (1 ON).

1) Stäng av maskinen (0 OFF).2) Dra ut stickkontakten ur eluttaget.3) Stäng vattenkranen.4) Släpp ut resttrycket i tvättpistolen tills allt vatten har kommit ut från huvudet.5) Töm och rengör behållaren för rengöringsmedel efter använd-ning. Rengör behållaren med rent vatten. Använd inte rengö-ringsmedel.6) Inkoppla tvättpistolens spärr (D).

7.6 Påfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas ska det reglerbara huvudet vara placerat i läge " " (om detta är möjligt).Användning av en högtrycksslang som är längre än den i hög-tryckstvättens originalutförande eller användning av en förläng-ningsslang, kan medföra att insuget av rengöringsmedel minskar eller upphör helt.Fyll behållaren med rengöringsmedel med hög biologisk ned-brytbarhet.

7.7 Råd för korrekt rengöring

Lös upp smutsen genom att applicera rengöringsmedel blandat med vatten på den torra ytan.Rengör vertikala ytor nedifrån och upp. Låt verka i 1 - 2 minuter. Ytan får inte torka. Använd vattenstrålen med högt tryck och på minst 30 cm avstånd. Börja nedifrån. Undvik att sköljvattnet rinner på de ej rengjorda ytorna.I vissa fall kan det behövas rengöringsborstar för att få bort smutsen.Högtrycksstrålen är inte alltid det bästa rengöringssättet eftersom den kan skada somliga ytor. Undvik att använda det reglerbara huvudets riktade stråle och med roterande munstycke på ömtåliga och lackerade delar samt på trycksatta delar (däck, däckventiler o.s.v.).En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

UNDERHÅLL FIG. 5/SID. 6 FIG. 6/SID. 144

De underhållsmoment som inte tas upp i detta kapitel ska göras av en auktoriserad serviceverkstad. Varning - fara! Dra ut stickkontakten ur eluttaget innan det utförs arbete på maskinen.

8.1 Rengöring av huvud

1) Lossa tryckröret från tvättpistolen.

2) Avlägsna smutsen i huvudets hål med verktyget (C1).

8.2 Rengöring av filter

Kontrollera sugfiltret (L) och rengöringsmedlets filter (om det finns) före varje användning och rengör vid behov enligt anvisningarna.

8.3 Frigöra motorn (om detta är möjligt)

Om maskinen inte används på en längre tid, kan det bildas kalkav-lagringar som får motorn att kärva. Vrid på motoraxeln med ett verktyg (M) för att frigöra motorn.

Smörj O-ringarna enligt anvisningarna med hjälp av tuben med smörjfett (om denna finns) (C10) och kör igenom högtryckstvätten med icke korroderande och giftfri frostskyddsvätska före vinter-förvaringen.Förvara högtryckstvätten på en torr plats och skyddad från frost.65Svenska

FELSÖKNING Fel Orsak Åtgärd Pumpen arbetar inte med inställt tryck. Det roterande munstycket är slitet. Byt ut det roterande munstycket. Vattenfiltret är smutsigt. Rengör filtret (L) (fig. 5). Inloppstrycket är för lågt. Öppna vattenkranen helt. Luft läcker in i systemet. Kontrollera kopplingarna. Luft i pumpen. Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta därefter maskinen. Det reglerbara huvudet är fel inställt. Vrid på det reglerbara huvudet (E) (+) (fig. 3). Den termostatiska ventilen har utlösts. Invänta återställningen av korrekt vattentemperatur. Pumpen har tryckvariationer. Vatten sugs in från en yttre tank. Anslut maskinen till vattenledningen. Vattentemperaturen vid inloppet är för hög. Sänk temperaturen. Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5). Sugfiltret (L) är smutsigt. Rengör filtret (L) (fig. 5). Motorn brummar men startar inte. Otillräcklig nätspänning. Kontrollera att nätspänningen överensstämmer med typskylten (fig. 2). Spänningsfall på grund av förlängningssladd. Kontrollera förlängningssladdens egenskaper. Maskinen har inte använts på länge. Kontakta en auktoriserad serviceverkstad. Problem med TSS-anordning. Kontakta en auktoriserad serviceverkstad. Elmotorn startar inte. Spänning saknas. Kontrollera att nätspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*). Problem med TSS-anordning. Kontakta en auktoriserad serviceverkstad. Maskinen har inte använts på länge. Stick in verktyget (M) (om detta finns) i det bakre hålet för att frigöra elmotorn (fig. 5). Vattenläckage Utslitna packningar. Kontakta en auktoriserad serviceverkstad för byte av packningarna. Säkerhetsventilen med fri tömning har utlösts. Kontakta en auktoriserad serviceverkstad. Oljud. Vattentemperaturen är för hög. Sänk temperaturen (se tekniska specifikationer). Oljeläckage. Utslitna packningar. Kontakta en auktoriserad serviceverkstad. Endast för TSS-modeller: Maskinen startar fast tvättpistolen är stängd. Defekt täthet på högtryckssidan eller i pumpsystemet. Kontakta en auktoriserad serviceverkstad. Endast för TSS-modeller: När du drar i tvättpistolens spak kommer det inte ut vatten (med ansluten vattenslang). Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5). Det sugs inte in rengöringsmedel. Det reglerbara huvudet är inställt på högt tryck. Ställ in huvudet i läge " " (fig. 3). Rengöringsmedlet är för trögflytande. Späd med vatten. Det används förlängningsslangar till högtrycksslangen. Sätt tillbaka originalslangen. Kretsen med rengöringsmedel är full av beläggningar eller hopklämd. Skölj med rent vatten och åtgärda ev. hopklämningar. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.

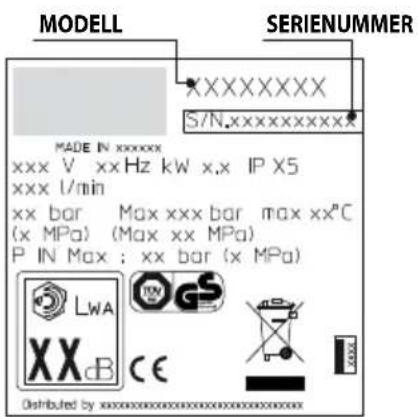

Om motorn stannar under driften och inte startar om igen ska du vänta ca. 2 - 3 minuter innan du gör ett nytt startförsök (överhettnings- skyddet har löst ut). Kontakta vår tekniska serviceavdelning om problemet upprepas. MODELL SERIENUMMER66 Svenska

(SV) GARANTI Garantins giltighet regleras av gällande bestämmelser i det land där produkten marknadsförs, om inte annat anges av tillverkaren.Om produkten uppvisar material- eller tillverkningsfel samt fel som orsakas av bristande överensstämmelse med kraven under garantitiden, åtar sig tillverkaren att byta ut defekta delar och reparera eller byta ut rimligt slitna produkter. Garantin omfattar inte förbrukningsmaterial (ventil, kolv, vattenpackning, oljepackning, ädrar, O-ringar, tillbehör såsom slang, tvättpistol, borstar, hjul o.s.v.).Garantin omfattar inte fel som orsakas av eller uppstår vid:- felaktig, otillåten eller vårdslös användning,- försäljning, professionell användning eller uthyrning av produkten,- försummelse av underhållsanvisningarna i bruksanvisningen,- reparationer utförda av icke auktoriserad personal eller serviceverkstäder,- användning av reservdelar eller tillbehör som inte är original,- transportskador, skador som orsakas av främmande föremål eller ämnen, olyckor,- problem med magasinering eller förvaring.För garantianspråk måste inköpskvittot uppvisas.Tekniska specifikationer (SV)Måttenhet PW1600 WS Kapacitetl/min Tryck MPa

Tvättpistolens rekylkraft vid max. tryck

7,2 SV Försäkran om CE-överensstämmelse Vi - Annovi Reverberi S.p.A., Modena,Italien - försäkrar att följande Black & Decker maskin/maskiner: Maskinbenämning Högtryckstvätt Modell nr. PW1600 WS Effektförbrukning 1,6 kW överensstämmer med följande EU-direktiv: 2006/42/EG, 2006/95/EG, 2002/95/EG, (2011/65/EG), 2002/96/EG, 2004/108/EG, 2000/14/EG Och att den/de är tillverkad/tillverkade enligt följande standarder eller följande standardiserade dokument: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1 Namn på och adress till den person som är behörig att ställa samman den tekniska dokumentationen: Stefano Reverberi / AR Verkställande direktör - Via M.L. King 3 - 41122 Modena, Italien Bedömningen av överensstämmelse enligt EU-direktivet 2000/14/EG har utförts enligt bilaga V. Uppmätt ljudtrycksnivå: 93 dB (A) Garanterad ljudtrycksnivå: 94 dB (A) Datum : 25.10.2012 MODENA (I) Stefano Reverberi Verkställande Direktör Tekniska specifikationer Med reservation för tekniska ändringar67Čeština
