BRUGSANVISNING PW1600 WS BLACK & DECKER

Læs denne vejledning inden installation og brug af højtryksrenseren og vær særligt opmærksom på SIKKERHEDSREGLERNE

1.1 Den maskine, De har købt, er et teknologisk avanceret produkt,

der er fremstillet af en af Europas førende fabrikanter af højtrykspumper. For at opnå den optimale ydelse bedes De læse denne brochure omhyggeligt og følge instrukserne hver gang, De anvender maskinen. Iværksæt alle nødvendige foranstaltninger, så maskinen og personer i nærheden beskyttes i forbindelse med tilslutning, brug og vedligeholdelse af maskinen. Læs og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgøre en fare for helbredet og sikkerheden eller medføre økonomiske tab.

eksplosions- eller forgiftningsfare. Anvend ikke maskinen med brændbare eller giftige væsker eller andre produkter, der ikke er forenelige med den rette anvendelse af maskinen.

fare for skade på personer eller ting. Ret IKKE vandstrålen mod personer eller dyr.

risiko for elektrisk stød. Ret IKKE vandstrålen mod maskinen selv, mod elektriske dele eller mod andet elektrisk udstyr.

risiko for kortslutning. Brug IKKE maskinen udendørs, når det regner.

risiko for personskade. Lad IKKE børn eller ukvalificerede personer bruge maskinen.

risiko for elektrisk stød. Rør IKKE ved stikket og/ eller stikkontakten med våde hænder.

risiko for elektrisk stød og kortslutning. Brug IKKE maskinen, hvis ledningen er beskadiget.

risiko for eksplosion. Brug IKKE maskinen, hvis trykrøret er beskadiget.

risiko for personskade. Aftrækkeren må IKKE blokeres i aktiveret stilling.

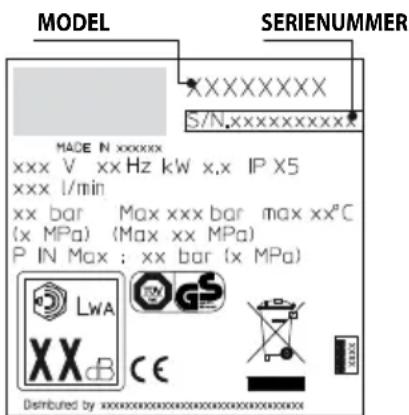

risiko for personskade. Kontrollér, at der er fastgjort dataplader på maskinen; hvis dette IKKE er tilfældet, bedes De straks kontakte forhandleren. Maskiner uden dataplader må ikke anvendes, da de ikke kan identificeres og eventuelt kan være farlige.

risiko for eksplosion. Sikkerhedsventilens og sikkerhedsanordningernes kalibrering må ikke ændres.

farlig funktionsændring. Sprøjtedysens originale diameter må IKKE ændres.

risiko for personskade. Efterlad ikke maskinen uden opsyn.

risiko for kortslutning. Flyt IKKE maskinen ved at trække i ledningen. Sørg for, at motorkøretøjer IKKE kører hen over højtryksslangen.

risiko for eksplosion. Flyt ikke maskinen ved at trække i højtryksslangen.

risiko for eksplosion. Hvis højtryksstrålen rettes mod dæk, dækventiler og andre dele under tryk, udgør den en potentiel fare. Undgå brug af kittet med den roterende dyse, og sørg for at holde dysen i en afstand på mindst 30 cm under rengøringen.

risiko for elektrisk stød. Maskinen må kun TILSLUTTES en passende strømforsyningskilde, der opfylder kravene i de gældende standarder (IEC 60364-1). Maskinen kan skabe spændingsforstyrrelser I FORBINDELSE MED START.

• Ved brug af en sikkerhedsdifferentialafbryder opnås yderligere beskyttelse for operatøren (30 mA).På modeller uden stik skal installationen udføres af kvalificeret personale.Brug kun autoriserede forlængerledninger med et passende tværsnit.

risiko for personskade. Det høje tryk kan medføre udslyngning af dele. Benyt altid beskyttelsesbeklædning og personlige værnemidler.

risiko for at maskinen går i gang ved et uheld. TRÆK stikket UD af stikkontakten inden udførelse af indgreb i maskinen.

risiko for personskade. Før man trykker på aftrækkeren, skal man TAGE godt FAT i pistolen for at modvirke tilbageslaget.

risiko for forurening. OVERHOLD alle krav fra den lokale vandforsyningsmyndighed. I henhold til DIN 1988 må maskinen kun forbindes til drikkevandsforsyningen, hvis der i tilførselsslangen installeres en ventil, der forhindrer tilbagestrømning, og samtidigt muliggør dræning.

risiko for personskade. Vedligeholdelse og/eller reparation af elektriske dele MÅ KUN udføres af uddannede personer.

eksplosionsfare eller risiko for elektrisk stød. BRUG kun rengøringsmidler, der er kompatible med det udvendige materiale på højtryksslangen eller ledningen.

3.1 Brug af vejledningen

Denne vejledning udgør en vigtig del af maskinens udstyr og skal opbevares til senere brug. Læs vejledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af maskinen anbefales det også at udlevere vejledningen.

Maskinen leveres delvist afmonteret i en papemballage.Leveringens forskellige dele er vist i fig. 1.

1.2.1 Medfølgende dokumentation

A1 Betjenings- og vedligeholdelsesvejledningA2 SikkerhedsreglerA3 KonformitetserklæringA4 Garantibetingelser

3.3 Bortskaffelse af emballage

Emballagen er af genbrugsmateriale og bør bortskaffes i henhold til lokale regler herom.

3.4 Informationsskilte

Overhold oplysningerne på maskinens skilte.Kontrollér, at skiltene er monterede og læselige. I modsat fald skal skiltene udskiftes. De nye skilte skal monteres i samme position.Ikon E1 - Maskinen må ikke bortskaffes som almindeligt affald. Maskinen kan indleveres til forhandleren i forbindel-se med køb af en ny maskine. Maskinens elektriske og elektroniske dele må ikke genbruges til ikke tilladte formål, idet de indeholder sundhedsskadelige stoffer.Ikon E2 - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, teknisk og lovgivningsmæssigt kendskab samt er i stand til at udføre den nød-vendige form for brug og vedligeholdelse af maskinen.Ikon E3 - Maskinen er beregnet til ikke-professionel brug (privat hjem).

4.1 Tilsigtet anvendelse

Maskinen er beregnet til særskilt brug til rengøring af køretøjer, maskiner, både, murværk osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjælp af rent vand og biologisk nedbrydelige kemiske rengøringsmidler. Motorkøretøjers motorer må kun rengøres på steder, hvor det snav-sede vand bortskaffes med overholdelse af kravene i de gældende standarder.- Vandets indløbstemperatur: se oplysningerne på maskinens dataplade.- Vandets indløbstryk: min. 0,1 MPa - maks. 1 MPa. - Omgivelsestemperatur ved drift: over 0 °C. Maskinen opfylder kravene i standarden EN 60335-2-79/A1.

4.2 Maskinens bruger

Vedrørende identifikation af de nødvendige kvalifikationer for maskinens bruger (professionel eller ikke-professionel) henvises til ikonet på omslaget.

4.3 Ikke tilsigtet anvendelse

Maskinen må ikke anvendes af ukvalificerede personer eller per-soner, som ikke har læst og forstået oplysningerne i vejledningen.Det er forbudt at forsyne maskinen med brandfarlige, eksplosive eller giftige væsker.Det er forbudt at benytte maskinen i omgivelser med brand- og eksplosionsfare.Det er forbudt at benytte uoriginalt udstyr og udstyr, som ikke er beregnet specifikt til den pågældende model.Det er forbudt at ændre maskinen. Eventuelle ændringer medfører bortfald af konformitetserklæringen og fritager producenten for civil- og strafferetsligt ansvar.

4.4 Hovedkomponenter

B1 Justerbar strålespids B5 HøjtryksslangeB2 Lanse B6 Beholder til rengøringsmiddelB3 Pistol med sikkerhedsgreb (hvis monteret)B4 Ledning med stik (hvis monteret)

4.4.1 Tilbehør (hvis omfattet af leveringen - se fig. 1).

C1 Værktøj til rengøring C7 Kit med slange til af strålespids rengøring af slanger C2 Kit med roterende dyse C8 Kit med børste til C3 Håndtag store arealerC4 Børste C9 Adapter C5 Slangetromle C9 Tube med smørefedt C6 Kit til indsugning af vand (hvis findes)

4.5 Sikkerhedsanordninger

Advarsel - fare! Sikkerhedsventilens kalibrering må ikke ændres.- Sikkerheds- og/eller trykbegrænsningsventil. Sikkerhedsventilen fungerer også som trykbegrænsningsventil. Når pistolen lukkes, åbnes ventilen og vandet recirkuleres gen-nem pumpeåbningen, eller løber ud på jorden. - Termostatventil (D1 hvis monteret) Hvis vandtemperaturen overskrider den temperatur, som er fast-sat af producenten, bortleder termostatventilen det varme vand og indsuger en tilsvarende mængde koldt vand for at genetablere den korrekte temperatur. - Sikkerhedsgreb (D): Hindrer utilsigtet tænding af vandstrålen.

Advarsel - fare! Maskinen skal være frakoblet i forbindelse med installation og montering.Se fig. 2 vedrørende rækkefølgen i forbindelse med montering.

5.2 Montering af roterende dyse

(hvor den forefindes)Vaskekraften øges, hvis man anvender kittet med den roterende dyse.Brugen af den roterende dyse kan medføre et trykfald på 25 % i for-hold til det tryk, som opnås ved hjælp af den justerbare strålespids.Vandstrålens roterende effekt gør det muligt at sprede en øget vaskekraft.

5.3 Tilslutning af strøm

Advarsel - fare! Kontrollér, at stikkontaktens netspænding og fre-kvens (V/Hz) svarer til angivelserne på maskinens data-plade (fig. 2). Slut maskinen til en strømforsyningslinie med jordforbindelse og jordfejlsafbryder (30 mA), som afbryder forsyningen i tilfælde af kortslutning.

5.3.1 Brug af forlængerledninger

Brug forlængerledninger og stik med beskyttelsesgrad IPX5.Forlængerledningernes tværsnit skal være proportionalt med længden, dvs. jo længere forlængerledningerne er, jo større skal tværsnittet være. Se tabel I.

5.4 Tilslutning til vandforsyning

I henhold til de gældende standarder må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i forsyningsslangen installeres en ventil, der for-hindrer tilbagestrømning og samtidigt muliggør dræning. Kontrollér, at slangen er forstærket og har en diameter på min. 13 mm.49Dansk

6.1 Justering af strålespids (hvis dette er muligt)

Drej den justerbare strålespids (E) for at justere vandstrålen.

6.2 Justering af rengøringsmiddel (hvis dette er muligt)

Drej på regulatoren (F) for at justere mængden af det spredte rengøringsmiddel.

6.3 Justering af spredning af rengøringsmiddel

Indstil den justerbare strålespids (E) i pos. " " for at sprede rengø- ringsmidlet ved det korrekte tryk (hvis dette er muligt).

6.4 Justering af tryk (hvis dette er muligt)

Drej regulatoren (G) for at ændre arbejdstrykket. Trykket vises på manometeret (hvis monteret).

- Startanordning (H).Indstil startanordningen i pos. (1 ON) for at:a) starte motoren (på modeller uden TSS);b) forberede motoren til start (på modeller med TSS).Hvis startanordningen er udstyret med kontrollampe, skal den tændes.Hvis positionerne “low/high” findes, benyttes de til følgende:Low : rensning ved lavt trykHigh : rensning ved højt trykIndstil startanordningen i pos. (0 OFF) for at afbryde maskinen.Hvis startanordningen er udstyret med kontrollampe, skal den slukkes. - Styregreb for vandstråle (I). Advarsel - fare! Maskinen skal hvile på et robust og stabilt underlag i forbindelse med brug. Anbring maskinen som vist i fig. 4.

1) Åben vandhanen helt.2) Løsn sikkerhedsgrebet (D).3) Hold pistolen åben i et par sekunder og start maskinen ved hjælp af startanordningen (1 ON). Advarsel - fare! Før maskinen startes, skal det kontrolleres, at den er til-sluttet vandforsyningen korrekt. Hvis man anvender maski-nen uden vand, kan den beskadiges. Ventilationsristene må ikke tildækkes, når maskinen er i drift.Modeller med TSS - På modeller med TSS med automatisk afbry-delse af forsyningen: - når pistolen lukkes, afbrydes den elektriske motor automatisk af det dynamiske tryk (fig. 4); - når pistolen åbnes, startes den elektriske motor automatisk af trykfaldet, og trykket genetableres herefter med en meget begrænset forsinkelse;- for at sikre en korrekt funktion i TSS anordningen må lukning og åbning af pistolen kun finde sted i intervaller på min. 4-5 sekunder.I forbindelse med start første gang af de trefasede modeller til professionel brug skal maskinen kun startes kortvarigt for at kontrollere maskinens rotationsretning. Hvis motorens ventilator drejer mod uret, er det nødvendigt at ombytte to af de tre faser (L1, L2, L3) i stikket.For at undgå beskadigelse af maskinen må den ikke køre tør, og vandstrålen må ikke afbrydes i mere end 10 minutter (på modeller uden TSS).

1) Indstil startanordningen i pos. (0 OFF).2) Åben pistolen og udlign trykket i slangerne.3) Fastspænd sikkerhedsgrebet (D).

1) Løsn sikkerhedsgrebet (D).2) Åben pistolen og fjern luften fra slangerne.3) Indstil startanordningen i pos. (1 ON).

1) Sluk for maskinen (0 OFF).2) Tag stikket ud af stikkontakten.3) Luk for vandhanen.4) Udled resttrykket i pistolen, indtil der ikke kommer mere vand ud af strålespidsen.5) Tøm og afvask beholderen til rengøringsmiddel efter arbejdet. Benyt rent vand i stedet for rengøringsmiddel i forbindelse med afvaskning af beholderen.

6) Fastspænd pistolens sikkerhedsgreb (D).

7.6 Påfyldning og brug af rengøringsmiddel

Den justerbare strålespids skal være placeret i pos. " " (hvis dette er muligt).Brug af en længere højtryksslange end den slange, som blev leveret sammen med højtryksrenseren, eller brug af en forlængerslange kan reducere eller afbryde indsugningen af rengøringsmiddel fuldstændigt.Fyld beholderen med rengøringsmiddel med høj biologisk ned-brydelighed.

7.7 Anbefalet fremgangsmåde ved korrekt rensning med

maskinen Opløs snavset ved at påføre rengøringsmiddel blandet med vand på den tørre overflade.På lodrette flader arbejder man nedefra og opefter. Lad rengø-ringsmidlet virke i 1-2 minutter, men lad ikke overfladen tørre ud. Anvend derefter højtryksstrålen, idet De holder dysen i en afstand på mindst 30 cm fra overfladen og arbejder nedefra og opefter. Lad ikke vandet løbe over overflader, der ikke er vasket.I nogle tilfælde er det nødvendigt at benytte børsterne til afvask-ning for at fjerne snavset.Højt tryk er ikke altid den bedste løsning til sikring af en god afvaskning, idet det kan beskadige visse former for overflader. Det frarådes at benytte spidsstrålen i den justerbare strålespids og med roterende dyse på sarte og lakerede dele samt på dele under tryk (eksempelvis dæk, dækventiler osv.).En god afvaskning afhænger i lige så høj grad af trykket og vand-mængden.

De former for vedligeholdelse, som ikke er beskrevet i dette kapitel, skal udføres ved et autoriseret servicecenter. Advarsel - fare! Træk stikket ud af stikkontakten inden udførelse af indgreb i maskinen.

8.1 Rengøring af strålespids

1) Tag lansen af pistolen.2) Fjern eventuelt snavs fra hullet i strålespidsen ved hjælp af værktøjet (C1).

8.2 Rengøring af filter

Kontrollér sugefilteret (L) og filteret til rengøringsmiddel (hvis monteret) hver gang inden brug, og rengør eventuelt filtrene som beskrevet.

8.3 Udløsning af motor (hvis dette er muligt)

I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).

8.4 Opbevaring for vinter

Smør O-ringene med tuben med smørefedt (hvis findes) (C10) som beskrevet, og lad maskinen køre med ikke-tærende eller giftig frost-væske, før den sættes til opbevaring for vinteren.Opbevar maskinen på et tørt sted, der er beskyttet mod temperatu-rer under frysepunktet.50 Dansk

FEJLFINDING Problem Mulig årsag Forslag Pumpen kører ikke med det fore- skrevne tryk. Den roterende dyse er slidt. Udskift den roterende dyse. Vandfilteret er snavset. Rens filteret (L) (fig. 5). Vandforsyningen er utilstrækkelig. Åben vandhanen helt. Der suges luft ind i systemet. Kontrollér forsyningskoblingerne. Luft i pumpen. Sluk for maskinen og brug pistolen, indtil der kommer en konstant strøm af vand. Tænd derefter. Den justerbare strålespids er forkert justeret. Drej den justerbare strålespids (E) (+) (fig. 3). Termostatventilen er udløst. Vent, indtil den korrekte vandtemperatur er genetableret. Pumpen har trykforskelle. Vand suges ind fra ekstern beholder. Forbind maskinen til vandforsyningen. Vandtemperaturen er for høj ved forsyningen. Nedsæt temperaturen. Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). Sugefilteret (L) er snavset. Rens filteret (L) (fig. 5). Motoren ”brummer” men starter ikke. For lav spænding ved forsyningen. Kontrollér, at stikkontaktens spænding svarer til angivel- serne på datapladen (fig. 2). Spændingstab på grund af forlængerledning. Kontrollér forlængerledningens karakteristika. maskinen har stået uvirksom længe. Ret henvendelse til et autoriseret servicecenter. Problemer med TSS anordningen. Ret henvendelse til et autoriseret servicecenter. Den elektriske motor starter ikke. Spændingssvigt. Kontrollér, at stikket er korrekt indsat i stikkontakten, og at der er spænding (*). Problemer med TSS anordningen. Ret henvendelse til et autoriseret servicecenter. Maskinen har stået uvirksom længe. Løsn motoren ved at stikke værktøjet (M) gennem det bageste hul (til modeller, der er forberedt hertil)(fig. 5). Der drypper vand. Slidte pakninger. Få pakningerne udskiftet ved et autoriseret servicecenter. Sikkerhedsventilen med fri bortledning er udløst. Ret henvendelse til et autoriseret servicecenter. Støj. Vandtemperaturen er for høj. Nedsæt temperaturen (se de tekniske specifikationer). Der drypper olie. Slidte pakninger. Ret henvendelse til et autoriseret servicecenter. Kun modeller med TSS: Maskinen starter selv med lukket pistol. Tætningsfejl i højtrykssystemet eller i pumpens hydrauliske kredsløb. Ret henvendelse til et autoriseret servicecenter. Kun modeller med TSS: Der kommer ikke vand ud, når pistolen åbnes (forsyningsslangen er tilsluttet). Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). Der indsuges ikke rengøringsmiddel. Den justerbare strålespids er indstillet til højt tryk. Indstil strålespidsen i pos. " " (fig. 3). Rengøringsmidlet er for tyktflydende. Fortynd med vand. Der anvendes forlængerslanger. Montér den originale slange igen. Kredsløbet til rengøringsmiddel indeholder aflejringer eller er forsnævret. Skyl med rent vent, og fjern eventuelle forsnævringer. Ret henvendelse til et autoriseret servicecenter, hvis proble- met fortsat ikke er afhjulpet. (*) Hvis motoren standser under drift og ikke genstarter, er det nødvendigt at vente 2-3 minutter inden motoren startes på ny (udløsning af motorsikring). Ret henvendelse til det autoriserede servicecenter, hvis fejlen opstår gentagne gange. MODEL SERIENUMMER51Dansk

DA GARANTI Garantien er omfattet af de gældende nationale normer i landet, hvor produktet markedsføres (medmindre andet er angivet af producenten).Hvis produktet bliver defekt pga. materiale- eller konstruktionsfejl eller som følge af manglende overensstemmelse med kvalitetskravene i løbet af garantiperioden, udskifter producenten defekte dele og sørger for reparation eller udskiftning af rimeligt slidte dele. Garantien dækker ikke almindelige sliddele (ventil, stempel, vandpakning, oliepakning, edre, O-ringe samt tilbehør såsom slange, pistol, børster, hjul osv.).Garantien dækker ikke fejl, som skyldes:- forkert brug, ikke tilladt brug, forsømmelighed,- videresalg, professionel brug eller udlejning,- manglende overholdelse af anvisningerne vedrørende vedligeholdelse i brugervejledningen,- reparationer udført af uautoriseret personale eller uautoriserede servicecentre,- brug af uoriginale reservedele/tilbehør,- skader som følge af transport, uvedkommende genstande eller substanser, ulykke,- problemer i forbindelse med opbevaring.For at benytte garantien er det nødvendigt at forevise kvitteringen.Tekniske specifikationer (DA)Måleenhed PW1600 WS Kapacitetl/min

7,2 DA EF-konformitetserklæring Vi - Annovi Reverberi S.p.A., Modena,Italien - erklærer, at følgende Black & Decker maskine/maskiner: Maskinbetegnelse Højtryksrenser Modelnr. PW1600 WS Effektforbrug 1,6 kW opfylder kravene i følgende EU-direktiver: 2006/42/EF, 2006/95/EF, 2002/95/EF, (2011/65/EF), 2002/96/EF, 2004/108/EF, 2000/14/EF og er produceret med overholdelse af kravene i følgende standarder eller i følgende standardiserede dokumenter: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1 Navn og adresse på den person, der har bemyndigelse til at udarbejde det tekniske dossier: Stefano Reverberi / AR adm. direktør - Via M.L. King

3 - 41122 Modena, Italien

Fremgangsmåden i forbindelse med vurdering af konformiteten jf. direktivet 2000/14/EF er sket med overholdelse af kravene i bilag V. Målt lydtryksniveau: 93 dB (A) Garanteret lydtryksniveau: 94 dB (A) Dato : 25.10.2012 MODENA (I) Stefano Reverberi Adm. direktør Tekniske specifikationer Forbehold for tekniske ændringen!52 Norsk
