KULLANIM KILAVUZU BXPW1500E BLACK & DECKER

1.1 Satin almiş oldugunuz makine, yüksek basinçl su ile yikama makinerlerihususunda Avrupa'nin en uzman firmalarindan biri tarafindanGPCkelestirilmis,yüksek teknooji icerikli bir uründür. Makinenizden en üstun performans elde etmeniz icin, dikkatlice okunmasi ve kullanirken her defa uyulmasi gereken bu bilgileri sunmaktayiz. Makinenin baglanmasi, kullanimi ve bakimi esnasinda, kendi can guvenliginiz ve hemen yakın alanarda bulunan kisilerin can guvenligini korumak uzere mumkün tum tedbirler alinmalidir. Güvenlik talimatlarini dikkatlice okuyunuz ve bunlari uygulayiniz; bunlarin ihmal edilmesi, kisilerin sagligi ve guvenligini tehlikeye atabilir veya ekonomik hasarlara neden olabilir.

2 Bilgi iSARETLERi

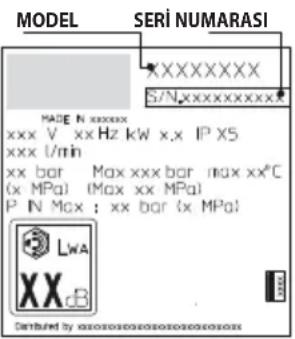

2.1 Makine üzerine uygulanmş olan plaka etiketleri ve semboller ile vurgulanan ve butalimatlar kapsaminda belirtilen,isaretlere uyunuz.

Makine ve elkitabinda sadece satin alinmiş makine acisindan geleeri alan sembollere yer verilmistir. Makine üzerine uygulanmiş alan plaka etiketleri ile sembollerin daima saglam ve okunabilir olduklarini kontrol ediniz; akti takdirde, orijinal olarak bulunduklari yerlere uygulayarak, yenileriyle degistiriniz.

Dikkat-Tehlike

Kullanmadan once, bu talimatlari dikkatlice okuyunuz.

E2 ikonu (bu sembol sekil 1'de mevcut ise) - makinenin profesyonel kullanimay yonelik oldugunu belirtir, yani makine, deneyimi bulunan, teknik, normatif, yasal bilgi sahibi ve makinenin kullanimi ve bakimi icin gerekli faaliyetleri gereklestirebilecek kapasitede olan kiselere yoneliktir. Bu makine, fiziksel, duyusal veya zihinsel yetenekleri tam olmayan veya deneyim ve bilgi sahibi olmayan (cocuklar dahil) kisiler tarafindan kullanilmak icin tasarlanmamistir.

E3 ikonu (bu sembol sekil 1'de mevcut ise) - makinenin profesyonel kullanı yönelik olmadışı belirtir (ev kullanım). Makine; denetimALTHinda tutuluyor veya makinenin güvenli kullanım hakkında bilgilendirilmis ve soz konusu kullanımdan kaynaklanan riskleri anllyorlarsa, fiziksel, duyusal veya zihinsel yetenekleri tam olmayan veya deneyim ve bilgi sahibi olmayan kişiler tarafindan kullanilabilir.

Hareket halindeki organlar. Dokunmayiniz.

0 Salter kapali pozisyonyu

Salter açik pozisyonyu

Garanti edilen ses gucu seviyesi

Yasak isareti, kullaniciya ulusal yasal duzenlemelerin ürünün icme suyuDAQitim ekesine baglanmasini yasaklayabileceklerini belirtir.

Tehlike isareti, kullaniciya su jeterini insanlara, hayvanlara, elektrkli ekipmanlara veya urunun kendisineDOGRU yonetilmemesi gerektigini belirtir.

Bu ürün yalitm sinifi Il Çerçevesinde konumlanir. Bu, ürünün takviyeli bir yalitm a Çift yalitmla (sadece bu sembol makine üzerinde mevcut ise) donatilmis olduğu lamina gelir.

Bu ürün yalıtm sinifi lçerevesinde konumlanir. Bu, ürünün topraklama koruyucu iletkenle (sadece bu sembol makine üzerinde mevcut ise) donatilmış olduğu amina gelir.

Bu urun, mevzuata uygulanabilir Avrupa direktiflerine uygundur.

E1 ikonu - makineyi sehir atigi olarak bertaraf etmeme yukumlulugunu belirtir, eski makineniz, yeti bir makine satin alindiginda distributore teslim edilebilir. kineyi olusturan elektrik ve elektronik kismilar, saglik acisindan tehlikeli maddeler undurduklarindan, uygun olmayan kullanilmarda yeniden kullanilmamaldirlar.

Koruyucukulaklik kullaniniz.

Koruyucu maske kullaniniz.

Solunum koruma ekipmanlarini kullaniniz.

Koruyucu eldivenler kullaniniz.

Is kazalarini onleyici ayakkabilar kullaniniz.

Koruyucu giysiler kullaniniz.

3 GÜVENLIK KURALLARI/ARTIK RISKLER

3.1 UYARILAR: YAPILMAMASI GEREKENLER

3.1.1 Dikkat. Cocuklarin makineyi kullanmasina IzIN VERMEYiNiz, cocuklarin makineyle oynamadiklarindan emin olmak icin onlari gozetim alta tutunuz.
3.1.2 Dikkat. Uygun kullanilmadiklari takdirde, basinci su jetleri tehlikeli olabilir.
3.1.3 Dikkat. Makineyi alevenebilir, zehirli veya makineninogrui isleyisi ile uyumlu olmayan özelliklere sahip sivilarla KULLANMAYINIZ. Makinenin potansiyel olarak alevenebilir veya patlayici atmosferde kullanilması)yasaktir.
3.1.4 Dikkat. PTLAMA TEHLIKESi. Alevlenebilir sivilari PUSKURTMEYINIZ.
3.1.5 Dikkat. Su jetini insanlara veya hayvanlara doitru YONLENDIRMEYINIZ.
3.1.6 Dikkat. Su jetini makinenin kendisine, elektrikli kismilarina veya diger elektrikli aparatlara匐ru YONLENDIRMEYINIZ.
3.1.7 Dikkat. Makineyi makinenin etki alanı icinde koruyucu giysi giymemis olan kılılerin bulunması halinde KULLANMAYINIZ.
3.1.8 Dikkat. Makineyi elfe vya ayakkab temizlemek icin kendinize ve baskalarinaogruy YONLEDIRMEYINIZ.
3.1.9 Dikkat. Makineyi yagmur halinde açık alanarda KULLANMAYINIZ.
3.1.10 Dikkat. Makine,oczuklar, aciz kisiler ve talimatlari okumamis ve anlamamis olan kisiler tarafindan HAREKETE GECIRILEMEZ.
3.1.11 Dikkat. Islak ellere fi s ve/veya prize DOKUNMAYINIZ.
3.1.12 Dikkat. Makineyi hasar gormus elektrik kablosu ile KULLANMAYINIZ. Elektrik kablosu hasar gormus ise, guvenlik aç,isindan tehlikeleri onlemek icin imalatci tarafindan, onun yetkilendirmis oldugu bir Teknik Servis Merkezi tarafindan veya ayni derecede ehliyetli kisel terafindan bir yenisiyle degistirilmelidir.
3.1.13 Dikkat. Bir besleme kablosu veya orneigin guvenlik tertibatlari, yuksek basinc hortumlari, tabancalar gibi onemli kismilarin hasarli olduklari gorulurse, makineyi KULLANMAYINIZ.
3.1.14 Dikkat. TABANCA TETiGIni isler pozisyonda bloke ETMEYINiZ.
3.1.15 DiKAT. Makinenin Özellikler plaka etiketiyle donatilmis olugunu kontrl ediniz, aksi takdirde makineyi satin almis olugunuz saticiya haber veriniz. Plaka etiketi olmayan makineler, potansiyel olarak tehlikeli ve anonim olduklarindan KULLANILMAMALIDIR.

3.1.16 DiKKAT. Ayarlama valfi ve guvenlik duzenlerini KURCALAMAYINIZ veya bunlarin ayarini DEGIŞTIRMEYINIZ.
3.1.17 Dikkat. Meme jetinin orijinal capini TADIL ETMEYINIZ.
3.1.18 Dikkat. ELEKTRIK KABLOSUNDAN cekerek makineyi hareket ETTIRMEYINIZ.
3.1.19 DiKAT. Taştların yüksek basınç hortumu üzerinden gezymesini onleyiniz.
3.1.20 Dikkat. Yüksek basinç hortumunu Çekerek makineyi hareket ETTİRMÉYİNIZ.
3.1.21 DiKKAT. Lastikler, lastik supaplanı ve basınç-altinda bulunan diger componentler üzerine yüksek basinçlı su yetlerinin yönlendirilmesi potansiyel tehlike olusturur. Döner meme kitini kullanmaktan kaçınıniz ve temizlik ilemleri sirasinda, her halükarda su jetinden en az 30 cm'lik bir mesafeyi koruyunuz.
3.1.22 DiKKAT. Orijinal olmayan ve özel olarak modele ait olmayan aksesuararin kullanimiyasaktir. Makine üzerinde tadilat yapilmasi yasaktir; tadilat yapilmasi, Uygunluk Beyerinin geçerliliğini SOUND erdirir ve imalatciyi medeni ve cezai sorumluluktan muaf kilar.

3.2 UYARILAR: YAPILMASI GEREKENLER

3.2.1 Dikkat. Elektrik akimi ileten parçalarin hepsinin su jete kärşI KORUNMALARI GEREKIR.
3.2.2 Dikkat. Elektrik baglantisi, IEC 60364-1 standartleri uyarınca vasifli bir elektriki tarafindan erfolkteleşirilmelidir. TopragaCEE akim kacaqi 30 ms boyunca 30mA^ asiyorsa, bu makineye elektrik beslemesini kesen bir kacaik akim koruma salteri veya bir topraklama arizasi devre salteri ongorulmesi onemle tavsiye edilir.
3.2.3 Dikkat. Calistirma aşamasi SIRASINDA makine sebekede parazit olusmasina neden olabilir.
3.2.4 Dikkat. Bir seksak akim koruma salterinin kullanilmasi, operatör icin ilave bir koruma saglar (30mA).
3.2.5 DiKAT. Fis ile donatilmamis olan modellerde kurma, nitelikli uzman personel tarafindan gerekleşirilmelidir.
3.2.6 Dikkat. Sadece iletken kesiti uygun olan onayli elektrik uzatma kabolarin kullaniniz.
3.2.7 Dikkat. Makine denetimsiz olarak birakildiginda daima salteri devreden cikariniz.
3.2.8

Dikkat. Yuksek basinç, parçaların sekmesine neden olabilir; operatörün guvenlik alta alinmasini ve hasara uğramamasini sekslayacak:tüm giysi ve koruyucu donanımlar (KKD) kullanilmaldir.

3.2.9 Dikkat. Makine uzerinde calismadan once fişi CEKINiZ:
3.2.10 Dikkat. Geri tepme nedeni, tetige basmadan once tabancayi saglam sekilde KAVRAYINIZ.

3.2.11 Dikkat. Yerel suDAQtim kurumunun talimatlarna gore HAREKET EDINIZ.IEC 60335-2-79 standardi uyarinca, sadece su besleme hortumuna EN 12729 standardina uygun nitelikte BA tipi bojaltmata tesisatli bir geri akis engelleme cihazi monte edilmisi ise, makineogrudan dokruya kamu icme suyuDAQtim sebekesine baglanabilir. Geri akis engelleme cihazi imalatciya siparis edilebilir.
3.2.12 Dikkat. Gerängelme cihazlarindan geçmş olan su, icilmez su olarak kabul edilir.
3.2.13 Dikkat. Elektrikl componentlerin bakimi ve/veya onarimi vasifli personel tarafindan GERÇEKLEŞTİRLMELİDIR.
3.2.14 Dikkat. Kalan basinci, hortumu makineden gezmeden once BOŞALTINIZ.
3.2.15 Dikkat. Kullanmadan once her defa ve duzenli araliklar ile vidalarin siklik durumlarin ve makineyi olusturan parçaların iyi durumda oldukları KONTROL EDiNiz, kırilmış vyaassistant parçalar olup olmadışı gozdenGPCiriniz.
3.2.16 Dikkat. Sadece yüksek basinç hortumu / elektrik kablosu kaplama malzemeleriyle uyumlu deterjanlari KULLANINIZ.
3.2.17 DiKKAT. Insanlari ve hayvanlari en az 15 m uzaklikta TUTUNUZ.
3.2.18 Dikkat. Bu makine, imalatci tarafindan temin veya onemle tavsiye edilen deterjanlarla kullanilmak icin tasarlanmistir. Farkli deterjan veya kimya urunlerinin kullanilmasi makine guvenligi uzerinde olumsuz etki goztebilir.
3.2.19 Dikkat. Deterjanin deri ve ozellikle gozlerle temasindan sakininiz. Gozle temasi halinde, temiz su ile yikayarak durulayiniz ve derhal doktor yardimina basyurunuz!
3.2.20 Dikkat. Yüksek basinçlı hortumlar, rakorlar ve böglanti parçaları makinenin güvenligi,aç,isindan onem taşirlar. Sadece imalatçı tarafindan tavyiye edilen yüksek basinç hortumlari, rakorlar ve böglanti parçaları kullanıniz.
3.2.21 Dikkat. Makinenin güvenligini garanti etmek icin sadece imalatçınin orijinal yedek parçalarini veya imalatçı tarafindan onaylanmş olanlıkı kullanıniz.
3.2.22 Dikkat. Uygun olmayan uzatma kabolari tehlikeli olabilirler. Bir uzatma kablosununkullanilmasi halinde, aik alanda kullanim icin uygun對於 bir tur seciniz ve baglantininkuru kaldigi ve zeminden uzak oldugunu kontrol ederek emin olunuz. Bu amaçdogrultusunda, prizin yerden en az 60 mm uzaklikta olmasini saglayacak bir kablo makarası kullanilmasi onemle tavsiye edilir.
3.2.23 Dikkat. Montaj, temizleme, ayarlama, bakim, depolama ve nakliye islemlerini gerektelestirmeden once makineyi kapatiniz ve guç besleme kaynagindan fisini Çikariniz.
3.2.24 Dikkat. Makineyi açmadan önce boru temizleme kitini kirmizi isarete kadar yerine dokunuz.

4 GENEL BILGILER (SEKIL 1) SAYFA 3

4.1 Elkitabinin kullanimi

Bu elkitabi makinenin butunleyici bir parcasidir; gelecekte danismak icin muhafaza edilmelidir. Kurmadan/kullanmadan once dikkatlice okuyunuz. El degistirme durumunda, devredenin, elkitabin makinenin yen sahibine teslim etme zorunlulu bulunar.

4.2 Teslim

Makine, kismen demonte edilmis olarak bir karton ambalajin icinde teslim edilir.

Tedarik kompozisyonu sekil 1'de gosterilmistir.

4.2.1 Birlikte teslim edilen dokumantasyon

A1 Kullanim ve bakim elkitabi
A2 Güvenlik bilgileri
A3 Uygunluk beyani
A4 Garanti kurallari

4.3 Ambalajlar imha edilmesi

Ambalaji olusturan malzemeler Çevre kirtletici degillerdir, buna ragmen malzemeler kulanildiklar ükenin yurūlukteki yonetmelişi uyarınca donustürilmeli veya bertaraf edilmidirler.

5 TEKNIK BILGILER (SEKIL 1) SAYFA 3

5.1 Ongorulen kullanim

Makine; taistlarin, makinerelin, su ustunde yuzen araclarin, duvarcilik islerinin temizlenmesi v.b. iin, giderilmesi zor kirleri temiz su ve biyolojik ayrisabilen kimyasal deterjanlar ile gidermek iin bireysel kullanima yoneliktir.

Tasitlarin motorlarin yikanmasi, sadece kiri suyun yururlukteki kanunlar uyarinca giderilmesi halinde uygun gorulmustur.

• Su giriş sicutgli: makine üzerinde bulunan özellikler plaka etiketine bakıniz.
  -Sugirisbasinci:min.0,1MPa-max.1MPa
• Isleme ortaminin sicakligi: 0^ ustunde.

Makine, IEC 60335-1 ve IEC 60335-2-79 standardina uygundur.

5.2 Operator

Makine (profesyonel veya profesyonel olmayan) kullanimindan sorumlu operaturo belirlemek icin sekil 1'de gosterilen ikona bakiniz.

5.3 Basica kusimilar

B2 Lans
B3 Emniyet mandlli tabanca
B4 Fisi elektrik kablosu (bu ozelli bulunduran modellerde)
B5 Yuksek basinç hortumu
B6 Deterjan haznesi (bu ozelli bulunduran modellerde)
B7 Yag doldurma kappa (bu ozelliigi bulunduran modellerde)
E Memel
F Deterjan regulatoru (bu ozelli bulunduran modellerde)
G Basinregulaturo (bu ozelli bulunduran modellerde)
L Su filtresi

5.3.1 Akesuarlar (tedarik paketinde öngörülm萜 ise -sekit 1'ebakiniz)

C1 Mememtizlemaleti

C10 Vida takimi

C2 Doner meme kiti

C11 Braketler

C3 Sap

C12 Levye

C4 Firca

C13 Deterjan kiti

C5 Hortum makarasi

C14 Tekerlekler

C6 Su emme kiti

C15 Tup qres yagi

C7 Jet borularini temizlemekiti

C16 Manometre

C8 Bu¥uk yüe¥er icin firca kiti

C17 Adaptor

C9 Adaptor

5.4 Güvenlik dizenersi

• • Ilk hareket mekanizmasi (H)

Ikh hareket mekanizmasi makinenin istenmeden tesadüfi kullani-mini onler.

Dikkat- tehlike! Emniyet yanasin

Emniyet vanasinin ayarini kurcalamayiniz veya degistirmeyiniz.

• Emniyet vanasi ve/veya basinç sinirlayicisi.
  Emniyet vanasi, ayni zamanda bir basin sinirlama vanasidir. Tabanca kapatildigi zaman vana acilir ve su, pompa emmesi araciliig ile devidaim eder veya yere bosaltilir.
• Termostatik vana (D1 bu özelliği bulunduran modellerde) Su sicakligı üretici tarafindan öngrülen sicakligı asar ise, termostatik vana sicak suyu tahiye eder vedoğan sicakligı yaniden duzenleylene kadar boşaltümş olan suya eşit miktarda boguk su emer.
• Emniyet mandali (D): istenmeden tesadüfi su jetini önler.
• Termik koruma: aşın yük halinde termik koruma makineyi durdurur.

6 KURMA (SEKIL2)/SAYFA 4-5

6.1 Montaj

Dikkat - tehlike! Tum kurma ve montaj islemleri, makinenin elektrik sebekesi ile baglantisi,isilmis olarak yapilmaldir.

Montaj sirasi incin bakiniz sekil 2.

6.2 Basinç tahiye kapaklarınin montaji (bu Özelligi bulunduran modellerde)

Yaq kacaklarini onlemek amacyla makine yag doldurma agizlari kirmizi renkli kapaklar ile kapatilmis olarak teslim edilir; bu kirmizi kapaklarin, tedarik dahilinde bulunan basinc tahiye kapaklaril degişirilmesi gerekir.

6.3 Doner memenin montaji

(Doner meme ile donatilmis modeller icin)

Doner meme kiti daha yuksek bir yikama gucu verilmesini saglar.

Doner memenin kullanimi, ayarlanabilir meme ile elde edilen basinca gore % 25^ esit bir basincduusune karstlik geblellr. Her halukarda doner memenin kullanimi, su jetinin donme hareketi saysinde daha yuksek yikama gucu saglanmasina imkan tanir.

6.4 Elektrik baglantisi

Dikkat - tehlike!

7! Elektrik便秘okesinin, tanimlayici plaka etiketinde goste- rilen voltaj ve frekansa (V-Hz) uydugünukontrl ediniz (sekil 2).

6.4.1 Uzatma kabolarin kullanimi

"IPX5"koruma dereceli kablolari ve fisleri kullaniz.

Uzatma kablolarin n kesi, kablo uzunlu gie orantil olmalir; kablo ne kadar uzun olursa, kesit o kadar genis olmalir. Bakiniz tablo I.

6.5 Su baglantisi

Dikkat- Tehlike!

Sadece filtreden gezirilmi's veya temiz suyu emdirin. Su alma muslugunun debi orani, pompanin debi orangina es degerde olmaldir.

Makineyi mumkun oldugunca su besleme sebekesine yakin olarak yerlestiriniz.

6.5.1 Su besleme baglantilar

Su cikisi (OUTLET)
Filtrelsu giri (INLET)

6.5.2 Kamu su sebekesine baglanti

Sadece su beslme hortumuna yururlukteki standartlaru yugun nitelikte bosaltma tesisatli bir geri akis engelleme cihazi monte edilmis ise, makineogrudan dogruya kamucme suyu daqitim sebekesine baglanabilir. Hortumun; en az 013 mm, takviye edilmis ve uzunlugunun 25 metreyiasmadigini contro ederek emin olunuz.

6.5.3 Açık kaplardan su emme

1) Filtreli su emme hortumunu su girisine (INLET) vidalayiniz ve kap dibine kadar daldiriniz.
2) Makinedeki havayibosaltiniz:
a) Lansi, vidalarini czerek cikariniz.
b) Makineyi calistiriniz ve disari akan pada kabarciklari kalmayana kadar tabancayi akig tutunuz.
3) Makineyi kapatiniz ve lansi yeniden vidalayarak takiniz. Not: maksimum emme yuksekligi 0,5 m. olmaldir. Emme hortumunun kullanimdan once doldurulmasi tavyisi edilir.

7 AYARLAR (SEKIL 3)/SAYFA 6

7.1 Puskurme memesinin ayarlanmasi (bu özelliigi bulunduran modellerde) Su jeti (E) meme ayarlanarak Düzenlenir.

7.2 Deterjan dagitimi ayarlama

Dogru basinca deterjan vermek icin memeyi (E) (bu ozelliigi bulunduran modellerde) " - " pozisyonuna getiriniz veya deterjan kitini (C13) (bu ozelliigi bulunduran modellerde) sekil baglaminda gosterildi qibi monte ediniz.

Verilecek deterjan miktarin doz ayarini regulatoru (F) ile yapiniz (bu ozelligi bulunduran modellerde).

7.3 Calisma basincinin ayarlanmasi (bu ozelliigi bulunduran modellerde)

Calisma basincini degistirmek icin regulatoru (G) kullaniz. Basinç manometre (mevcut oldugunda) uzerinde belirtilir.

8 KULLANIM BILGILERI (SEKIL 4) SAYFA 6

8.1 Kumandalar

• Ilk hareket mekanizmasi (H).

Ilk hareket mekanizmasini, asagida belirtilenleri yapabilmek icin (ON/l) pozisyonuna getiriniz:

a) motorun hareketeGPCirilmesi (TSS mekanizmasolmayan modellerde);

b) motorun islemeye hazirlanmasi (TSS mekanizmasi ile donatilmis modellerde).

Ikh hareket mekanizmasi ikaz lambasi ile donatilmis ise, bu lamba yan maldir.

Ilk hareket mekanizmasini, makinenin islemsini durdurmak icin (OFF/0) pozisyonuna getiriniz.

Ikh hareket mekanizmasi ikaz lambasi ile donatilmis ise, bu lamba sonmelidir.

• Su jeti kumanda kolu (I).

Dikkat - tehlike!

7! Makine, sekil 4 baglaminda belirtilmis oldugu gibi gvenli ve sabit bir dizey uzerine yaslanmaldir.

8.2 Harekete geirme (bakiniz sekil 4)

1) Su Şebekesinin muslugun tamamen acıniz.
2) Emniyet mandalini serbest birakiniz (D).
3) Tabancayi birkaç saniye acik tutuktan sonra ilk hareket mekanizmasi (ON/l) ile makineyi calismaya baslatiniz.

Dikkat - tehlike!

7! Makineyi calismaya baslatmadan once,ogrular su ile beslendigini kontrl ediniz; kuruda calisma makineye zarar verir; isleme sirasinda havalandirma izgaralari kapatilmamaldir.

TSS modelleri - Beslemenin otomatikormalkkesildigi TSS modelerinde:

• tabanca kapatildiginda, dinamik basinç otomatik olarak elektrkli motoru kapatir;
  tabanca acldiginda,basinc duusu otomatik olarak motoru calistirr ve basincok kucukbir gecikme ile tekrar olusur;
  -TSS'nin dokru islesmesi icin tabanca kapama ve acma islemleri 4÷ 5 saniyeden daha az bir zaman araligindaGPCkelestirilmemelidir.

Makineye zarar verilmesini onlemek icin makinenin kuru calistirmasindan kaçınilmali ve makinenin daima uygün sekilde suyla beslendigi kontrol edilmelidir.

TSS ile donatilmamis扩容 modellerde, su sicakligin artisi nedeni makineye zarar verilmesini onlemek icin makine isler durumda iken su jeti 5 dakikadan daha uzun bir sure boyunca kesilmemelidir.

8.3 Stop

1) Ilk hareket mekanizmasini (OFF/0) pozisyonuna getiriniz.
2) Tabancayi aciniz ve borularin incindeki basinci bosaltiniz.
3) Emniyet mandalini devreye aliniz (D).

8.4 Yeniden calistirma

1) Emniyet mandalini serbest birakiniz (D).

2) Tabancayi aciniz ve borularin icindeki havaybosaltiniz.
3) Ilk hareket mekanizmasini (ON/I) pozisyonuna getiriniz.

8.5 Hizmet disina cikarma

1) Su musluğunu kapatıniz.
2) Makineden butun su disari akana kadar tabancadan artik basinci bosaltiniz.
3) Makineyi kapatiniz (OFF/0).
4)Fişi prizden cikarmiz.
5) Calisma sonunda deterjan haznesini boşaltıniz ve yikayıniz. Haznenin yikanması icin deterjan yerine temiz su kullanıniz.
6) Tabancani emniyet mandalini (D) devreye aliniz.

8.6 Deterjan doldurulmasi ve kullanimi

Deterjan, 7.3 sayili noktada ongorulen aksesuarlar ve yontemlere gore verilmelidir.

Makinenin original donatiminda bulunandan daha uzun bir yuksek basinç hortumunun kullanilmasi veya yedek bir hortum uzatmasinin kullanimi, hazneden (bu özellişi bulunduran modellerde) deterjan emmesini azaltabilir veya tamamen durdurabilir.

Hazneyi (B6) yuksek biyolojik bozunma nitieligine sahip deterjan ile doldurunuz.

8.7 Doğru yikama icin tavsiyeler

Kuru yüsey üzerine deterjan uygulayarak kirinözülmesini saglayiniz. Dikey yüeyler üzerinde asagidan yukariya dokru calisiniz. Etki gostermesi icin 1÷ 2 dakika bekleyiniz, ancak yüeyin kurumasina izin vermeyiniz. Asagidan yukariya dokru calismaya baslayarak, yüksek basinci jeti en az 30 cm mesafeden uygulayiniz. Durulama sularinin yikanmamis yüeyler üzerine akmasindan kacininiz.

Bazi durumlarda kir giderilmesi icin yikama fircalarin mekanik islemi gereklidir.

Bazi yüeyleri hasara uğratabileçdağ, yüksek basınç her zaman iyi bir yikama ilen iyi gezümü temsil etmez. Ayarlanabilir memenin igne memesinin kullanimindan ve hassas ve vernikli parçalar üzerinde ve baskı componentler (örnegün lastikler, sisirme supaplari...) üzerinde doner memenin kullanimindan kacinilmasi tavsiye edilir.

Iyi bir yikama etkisinin elde edilmesi, esit olcude, su basincina ve hacmine baglirdir.

9 BAKIM (SEKIL 5)/SAYFA 279

Bu bolumde yer almayan tum bakim mudahalereri bir yetkili satis ve Servis Merkezi tarafindan yapilmalidir.

Dikkat - tehlike!

Makine üzerinde herhangi bir muddahalede bulunmance fişi elektrik przyzinden seksartiniz.

9.1 Memetemizlem

1)Lansi tabancadan sokunuz.
2) Alet ile meme deligienden kiri cikariniz (C1).

9.2 Filtretemizligi

Her kullanmdan once emme filtresini (L) ve deterjan filtresini (bu ozelliigi bulunduran modellerde) contro ediniz ve gerekli olmasi halinde, belirtimis oldugu gibi temizleyiniz.

9.3 Motorun debloke edilmesi (bu özelliği bulunduran modellerde) Makinenin uzun sure kullanilmadiigi durumlarda, kireç birikimleri motorun bloke olmasina neden olabilir. Motoru debloke etmek icin bir alet ile motor milini dondürünüz (M).

9.4 Yag ilave edilmesi (bu ozelli bulunduran modellerde)

Doğru seviyyi yeniden duzenleyene kadar dolum aggzindan yag ilave ediniz.

Yag özellikleri icin "Yag özellikleri" tablosuna bakıniz.

9.5 Sezon sonu depolama

Kis mevsimi icin depoya kaldirma oncesinde, makineyi korozif ve zehirli olmayan donna onleyici sivil il calistiriniz.

Cihazi kuru ve dondon korunan bir mekanda muhafaza ediniz.

10 DEPOLAMA VE TASI (SEKIL 5)/ SAYFA 279

Akesuarlari sekil 5 baglaminda ongoruldu gigi depolayiniz.

Makineyi sekil 5 baglaminda ongoruldu gibi taiyiniz.

11 ARIZALAR HAKKINDA BILGILER

Problemler Olasi neder	ler Çozümler
Pompa öngörülen basınca ulaşmyor	Meme aşınmı	Memeyidehyşiriniz
	Su filtresi kirli Filtreyi temizleyiniz (L) (şekil 5)
	Su beslemesi yetersiz	Musluğu tamamen,açıniz
	Hava emmesi Raklori kontrol ediniz
	Pompada hava	Makineyi kapatiniz ve surekli bir jet çkışi olusana kadat tabancayı calistırıniz. Makineyi tekrar calistırıniz.
	Memedoğan Arlingtonamamiş	Memeyi (E)+(+) pozisyonuna getiriniz (şekil 3)
	Termostatik vana yüzalesi	Doğru su sicalsı�能ın yeniden duzenlenmesini bekleyiniz
	Açık kaptan emme)yükseligi 0,5 m üstunde	Emme)yükseligi ne azaltıniz
Pompada ani basınçdehyşiklikleri mevcut	Düzazarden su emme	Makineyi su保费kesine BAÇlayıniz
	Girişteki su isisiçok yüksel	Sicalsı�能ı azaltıniz
	Meme tikanık	Memeyi temizleyiniz (şekil 5)
	Emme filtresi (L) kirli	Filtreyi temizleyiniz (L) (şekil 5)
Motor "uğulduyor" ama calismaya başlamıyor	Şbeke gerilimi yetersiz	Şbeke gerilimin plaka etiketinde belirtilen gerilime uygünluğunu kontrol ediniz (şekil 2)
	Uzatmanin neden olduşu gerilim kayib	Uzatmanin özelliklerini kontrol ediniz (I)
	Makinenin uzun sür stop etmesi	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
	TTS mekanizmasinda problelmer	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
Elektrikli motor calismaya başlamıyor	Gerilim yok	Şebekedeki gerilim mevcudiyetini kontrol ediniz ve fişin doggruolar takilmş olduşunu kontrol ediniz (*)
	TTS mekanizmasinda problelmer	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
	Makineçok uzun sürdir kullanımyor	Makinenin arkasinda bulunan delik aracılığ ile ve (M) aleti kullanarak motoru debloke ediniz (bu özılığ bulun- duran modeller icin) (şekil 5)
Su szıntiları	Sizdirmazık contaları aşınmı	Contalarıbir yetkili Teknik Servis Merkezindedehyşiriniz
	Serbest tanlıye emniyet vanası yüzalesi	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
Gürültü	Su sicalsı�能çok yüksel	Sicalsı�能ı azaltıniz (teknik verilere bacıniz)
Yağ szıntiları	Sizdirmazık contaları aşınmı	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
Sadece TTS icin: tabanca kapal olmasırağmen makine calismaya baslıyor	Yüksel basınçsystemiyleya pompa devresinde su sizirma hatası	Yetkili bir Teknik Servis Merkezine BAÇvurunuz
Sadece TSS versiyanlar icin: tabanca catetiçikildiginde, suçlmyor (besleme hortumu takil olarak)	Meme tikanık	Memeyi temizleyiniz (şekil 5)
Deterjan emmiyor	Ayarlanabilir meme pozisyonu yüksel basınçta	Memeyi (E)" "pozisyonuna getiriniz (şekil 3)
	Deterjan aşırıyogun	Su ile seyretliniz
	Yüksel basınçhortum uzatmaları kullanı	Original hortumu yaniden duzenleyiniz
	Deterjan devresi kabuk BAÇlamı vya tikanmış	Temiz su ile durulayiniz ve olası tikanikliları gideriniz. Problemin devam etmesi halinde, yetkili bir Teknik Servis Merkezine daşkıncı.
Termostatik vanadan su disari çıkyor	Meme icindeki su sicalsı�能i veplaka etiketinde belirti- len(Maximum değeriassistant)	Makine icler durumda olakar su jetini 5 dakikadan daha uzun bir sure boyunca kes Meyiniz.

(*) lslme sirasinda motor durur ve yeniden harekete gezmise, ilk harekete geirme islemini tekrarlamadan once 2-3 dakika bekleyiniz (Termik koruma atmasi).
Problemin birden cok defa tekrarlamasi halinde, Teknik Servis Hizmetine basvurunuz.

TR

12 YUZEYLERE ZARAR VERMEKTEN NASIL KACINABILIRIZ

DIKKAT

12.1 Lastiklerin yikanmasi icin makinen kullanimi, lastiklerde hasarlara neden olabilir ve tehlike varatabilir.
12.2 Yüksek basinçli jeti,.Doğrudanlastiküzerine yönlordirmeyiniz.
12.3 Tekerlekler ve lastikler yakininda temizlik ilemleri gerekleklestiildigiinde, makineyi daima enduşuk basinçta kullaniz.
12.4 Aracin herhangi bir kismimi yikamak icin asla "Turbo lans" kullanmayiniz.
12.5 Detayli bilgiler icin burada belirtilen bolumu okuyunuz: "8.7 Doğru yikama tavsiyeleri".

CE uygunluk beyani

Biz, Modena, Italya'da kain Annovi Reverberi S.p.A., asagidaki Black+Decker makinesi/makinerinin:

Makine adi Yuksek basinçl yikama makinese

asaigidaki Avrupadirektiflerine uygun olduğunu (oldukları):

2006/42/EC, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC (Kanun hukmunde Karamname 262/2002);

ve asagidaki yonetmelikre vya standartlastrilms asagidaki belgelere uygun olarak uretilmis oldugun (oldukarini) bayan ederiz:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Teknik fasikulun verilmesi konusunda yetkili kisinin ismi ve adresi: Stefano Reverberi / AR Managing Director

Via ML King, 3 - 41122 Modena, Italya

2000/14/EC direktifi cergevesinde talep edilen uygunluk degerlendirme prosediru EkV esaslanna uygun olarak gerceklestirilmisir

Urunun, garanti gecerlik suresinde, malzeme kalitesi, imalat veya uygunsuzluktan kaynaklanan nedenlerden oturhal halinde, imalat hatal kismilarin degistirilmesini garanti eder, hakl olarak asinms olmalaril halinde, urunlerin onanilmasini veya degistirilmesisnil saglar.

Garanti, normal asinmaya tabi olan componentleri kapsamaz (vanalar, piston, su contasi, yag contasi, Yaylar, OR ringler, hortum, tabanca, fircalar, tekerlekler, v.b. gibi aksesuarlar);

Garanti, asagidakilerin neden oldugu veya asagidakilerden kaynaklanan kusurlari kapsamaz:

-dogru olmayan kullanim, izin verilmeyen kullanim, ihmalkarlik,
- urünun evde kullanim icin satimiş olduğu durumlarda, kiralama veya profesyonel kullanim,
- özel elkitabinda öngörulen bakim kurallarna riayet edilmemesi,
- yetki sahibi olmayan personel veya merkezler tarafindan yapilmis onarimal,
- original olmayan yedek parca veya aksesuarlarin kullanimi,
-tasima,yabanci nesne veya maddeler, kaza nedeni hasarlar,
- ambar ve depolama problemleri.

Garantiyi geleeri kilmak icin satin alma kanitinin ibraz edilmesi gerekir.

Teknik servis, Sayfa: 276.

Teknik Veriler

Teknik Veriler Birim		BXPW1300E BXPW1300PE	BXPW1400E BXPW1400PE	BXPW1500E BXPW1500PE	BXPW1600E BXPW1600PE	BXPW1700E BXPW1700PE
Debi orani	I/dk	5 5 5 5,38	5,33
Maksimum debi orani	I/dk	6,5 6,5 6,5	77
Basinç	MPa	6,7 7,4 8 8	59
Maksimum basinç	MPa	10 11 12	12,5	13
Güç	kW	1,3 1,4 1,5	1,6	1,7
Maksimum beslmeicinekişi	°C	50 50	50 50	50
Maksimum beslme basinci	MPa	1 1 1 1 1
Maksimum basinçta tabancanın itme kuvveti	N	9,6	10,1	10,5 11,6 1	1,9
Pompa yağtipsi	kg	-	-	-	-	-
Koruma sinifi	-	II/III/II/	I/II	I/II	II	II
Motor Yalıtmı	-	Class F	Class F	Class F	Class F	Class F
Motor Koruma	-	IPX5	IPX5	IPX5	IPX5	IPX5
Gerilim	V/Hz	220-240 50/60	220-240 50/60	220-240 50/60	220-240 50/60	220-240 50/60
Elektrik便秘kin inizin verilen maksimum empedansı	Ω	-	-	-	-	-
Ses basinç seviyesiL PA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	75,1	75,8	75,8	77,6	78,8
Ses Güçü seviyesiL W. (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89	90 90	92 93
Cihazın titreşimiplieri (K = 1 m/s2):	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Ağırlik	kg	4,6	4,9 4,9	5,5	6,7

Teknik degisiklik yapma hakki sakhir!
