KULLANIM KILAVUZU PW1600SL Plus BLACK & DECKER

1.1 Satın almış olduğunuz yüksek basınçlı makine, yüksek basınç pompaları hususunda Avrupa'nın en uzman firmalarından biri tarafından gerçekleştirilmiş, yüksek teknoloji içerikli bir üründür. En üstün verimi elde etmek için, dikkatlice okumanız ve makineyi kullanacağını her defa uymanız gereken bu bilgileri sunmaktayız. Makinenin bağlanması, kullanımı ve bakımı esnasında, kendi can güvenliğiniz ve hemen yakın alanlarda bulunan kişilerin can güvenliğini korumak üzere mümkün tüm tedbirler alınmalıdır. Güvenlik talimatlarını dikkatle okuyunuz ve bunları uygulayınız; bunların ihmal edilmesi, kişilerin sağlığı ve güvenliğini tehlikeye atabilir veya ekonomik hasarlara neden olabilir.

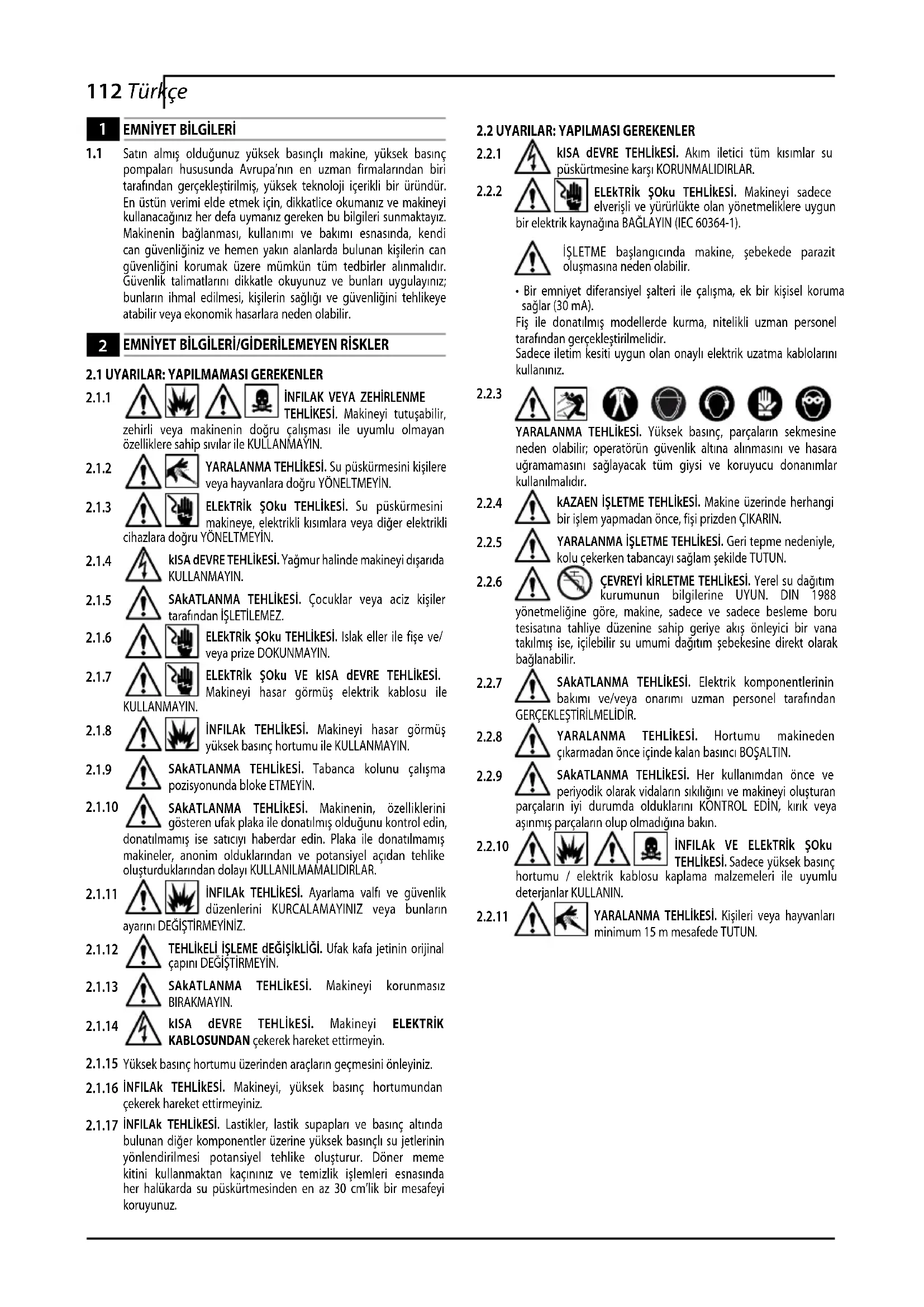

2 EMNİYET BİLGİLERİ/GİDERİLEMEYEN RİSKLER

2.1 UYARILAR: YAPILMAMASI GEREKENLER

2.1.1 INFILAK VEYA ZEHİRLENME TEHLİKESİ. Makineyi tutuşabilir, zehirli veya makinenin doğru çalışması ile uyumlu olmayan özelliklere sahip sıvılar ile KULLANMAYIN.
2.1.2 YARALANMA TEHLİKESİ. Su püskürmesini kişilere veya hayvanlara doğru YÖNELTMEYİN. 2.1.3 ELEkTRİK Ş Oku TEHLİKESİ. Su püskürmesini makineye, elektrikli kısımlara veya diğer elektrikli cihazlara doğru YÖNELTMEYİN.
2.1.4 kISA dEVRE TEHLİKESİ. Yağmur halinde makineyi dışarıda KULLANMAYIN.
2.1.5 SAkATLANMA TEHLİKESİ. Çocuklar veya aciz kişiler tarafından İŞLETİLEMEZ.
2.1.6 ELEKTRİK ŞOKU TEHLİKESİ. Islak eller ile fişe ve/ veya prize DOKUNMAYIN.
2.1.7 ELEkTRİK ŞOku VE kISA dEVRE TEHLİKESİ. KULLANMAYIN. Makineyi hasar görmüş elektrik kablosu ile

2.1.8 INFILAK TEHLİKESİ. Makineyi hasar görmüş yüksek basınç hortumu ile KULLANMAYIN.

2.1.9 SAKATLANMA TEHLİKESİ. Tabanca kolunu çalışma pozisyonunda bloke ETMEYİN.

2.1.10 SAKATLANMA TEHLİKESİ. Makinenin, özelliklerini gösteren ufak plaka ile donatılmış olduğunu kontrol edin, donatılmamış ise satıcıyı haberdar edin. Plaka ile donatılmamış makineler, anonim olduklarıından ve potansiyel açıdan tehlike oluşturduklarından dolayı KULLANILMAMALIDIRLAR.

2.1.11 INFILAK TEHLİKESİ. Ayarlama valfi ve güvenlik düzenlerini KURCALAMAYINIZ veya bunların ayarını DEĞİSTİRMEYİNİZ.

2.1.12 TEHLİKELİ İŞLEME DEĞİŞİKLİĞİ. Ufak kafa jetinin orijinal çapını DEĞİŞTİRMEYİN.

2.1.13 SAKATLANMA TEHLİKESİ. Makineyi korunması BIRAKMAYIN.

2.1.14 kISA dEVRE TEHLİKESİ. Makineyi ELEKTRİK KABLOSUNDAN çekerek hareket ettirmeyin.

2.1.15 Yüksek basınç hortumu üzerinden araçların geçmesini önleyiniz.

2.1.16 INFILAK TEHLİKESİ. Makineyi, yüksek basınç hortumundan çekerek hareket ettirmeyiniz.

2.1.17 İNFILAK TEHLİKESİ. Lastikler, lastik supapları ve basınç altında bulunan diğer komponentler üzerine yüksek basınçlı su jetlerinin yönlendirilmesi potansiyel tehlike oluşturur. Döner meme kitini kullanmaktan kaçınınız ve temizlik işlemleri esnasında her halükarda su püskürtmesinden en az 30 cm'lik bir mesafeyi koruyunuz.

2.2 UYARILAR: YAPILMASI GEREKENLER

2.2.1 kISA dEVRE TEHLİKESİ. Akım iletici tüm kısımlar su püskürtmesine karşı KORUNMALIDIRLAR.
2.2.2 ELEKTRİK ŞOku TEHLİKESİ. Makineyi sadece elverişli ve yürürlükte olan yönetmeliklere uygun bir elektrik kaynağına BAĞLAYIN (IEC 60364-1).

İŞLETME başlangıcında makine, şebekede parazit oluşmasına neden olabilir.

- Bir emniyet diferansiyel şalteri ile çalışma, ek bir kişisel koruma sağlar (30 mA). Fiş ile donatılmış modellerde kurma, nitelikli uzman personel tarafından gerçekleştirilmelidir. Sadece iletim kesiti uygun olan onaylı elektrik uzatma kablolarını kullanınız.

2.2.3
!
YARALANMA TEHLİKESİ. Yüksek basınç, parçaların sekmesine neden olabilir; operatörün güvenlik altına alınmasını ve hasara uğramamasını sağlayacak tüm giysi ve koruyucu donanımlar kullanılmalıdır.
2.2.4 kAZAEN İŞLETME TEHLİKESİ. Makine üzerinde herhangi bir işlem yapmadan önce, fisi prizden ÇIKARIN.
2.2.5 YARALANMA İŞLETME TEHLİKESİ. Geri tepme nedeniyle, kolu çekerken tabancayı sağlam şekilde TUTUN.
2.2.6 ÇEVREYİ KİRLETME TEHLİKESİ. Yerel su dağıtım kurumunun bilgilerine UYUN. DIN 1988 yönetmeliğine göre, makine, sadece ve sadece besleme boru tesisatına tahliye düzenine sahip geriye akış önleyici bir vana takılmış ise, içilebilir su umumi dağıtım şebekesine direkt olarak bağlanabilir.
2.2.7 SAKATLANMA TEHLİKESİ. Elektrik komponentlerinin bakımı ve/veya onarımı uzman personel tarafından GERÇEKLEŞTİRİLMELİDİR.
2.2.8 YARALANMA TEHLİKESİ. Hortumu makineden çıkarmadan önce içinde kalan basıncı BOŞALTIN.
2.2.9 SAKATLANMA TEHLİKESİ. Her kullanımdan önce ve periyodik olarak vidaların sıkılığını ve makineyi oluşturan parçaların iyi durumda oldukları KÖNTROL EDİN, kırık veya aşınmış parçaların olup olmadığına bakın.
2.2.10 INFILAK VE ELEKTRİK ŞOKU hortumu / elektrik kablosu kaplama malzemeleri ile uyumlu deterjanlar KULLANIN.
2.2.11 YARALANMA TEHLİKESİ. Kişileri veya hayvanları minimum 15 m mesafede TUTUN.

3 GENEL BİLGİLER (RES.1)/SAYFA 3

3.1 Kılavuzun kullanımı

İşbu kılavuz makinenin temizleyicinin tamamlayıcı kısmıdır, gelecekteki danışmalar için kılavuzu saklayınız. Kurmadan/kullanmadan önce dikkatlice okuyunuz. El değiştirme durumunda, devredenin, kullanım kılavuzunu yeni sahibine teslim etme zorunluluğu bulunur.

3.2 Teslim

Makine, kısmen demonte edilmiş olarak bir karton ambalajın içinde teslim edilir.

Tedarik kompozisyonu resim.1'de gösterilmiştir.

1.2.1 Birlikte teslim edilen dokümantasyon

A1 Kullanım ve bakım kılavuzu

A2 Güvenlik bilgileri

A3 Uygunluk beyannamesi

A4 Garanti kuralları

3.3 Ambalajların imha edilmesi

Ambalajı oluşturan malzemeler çevre kirletici degillerdir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya atılmalıdır.

3.4 Bilgi işaretleri

Makine üzerine uygulanmış plakalarda belirtilen işaretlere uyunuz.

Bunların her zaman mevcut ve okunabilir durumda olduklarıı kontrol ediniz; aksi takdirde, orijinal konumlarına uygulayarak bunları değiştiriniz.

E1 ikonu – Makineyi şehir artığı olarak bertaraf etmeme

yükümlülüğünü belirtir; eski makineniz, yeni bir makine satın alma anında distribütöre teslim edilebilir. Makineyi oluşturan elektrikli ve elektronik kısımlar, sağlık açısından, kapsamıkları maddeler nedeni ile uygun olmayan kullanımlarda yeniden kullanılmamalıdırlar.

E2 ikonu – Makinenin profesyonel kullanıma yönelik olduğunu belirtir, yani makine, deneyimi bulunan, teknik, normatif, yasal

bilgi sahibi ve makinenin kullanımı ve bakımı için gerekli faaliyetleri gerçekleştirililek kapasitede olan kişilere)yöneliktir.

E3 ikonu – Makinenin profesyonel kullanıma yönelik olmadığını belirtir (domestik kullanım).

4 TEKNİK BİLGİLER (RES.1)/SAYFA 3

4.1 Öngörülen Kullanım

Makine, taşıtların, makinelerin, su üstünde yüzen araçların, duvarcılık işlerinin temizlenmesi için, giderilmesi zor kirleri temiz su ve biyolojik ayrışabilen kimyasal deterjanlar ile gidermek için bireysel kullanıma yöneliktir.

Taşıtların motorlarının yıkanması, sadece kirli suyun yürürlükteki kanunlar uyarınca giderilmesi halinde uygun görülmüştür.

- Girişte su sıcaklığı: makine üzerindeki özellikler plakasına bakınız.

- Girişteki su basıncı: min. 0,1MPa - max 1MPa.

- İşleme ortamının sıcaklığı: 0°C üstünde.

Makine, EN 60335-2-79/A1 standardına uygundur.

4.2 Operatör

Makine kullanımından sorumlu operatörü (profesyonel veya profesyonel olmayan kullanım) belirlemek için kapakta bulunan ikona bakınız.

4.3 İzin verilmeyen kullanımlar

Deneyimsiz veya işbu kılavuzda kapsanılan bilgileri okumamış veya anlamamış kişiler tarafından kullanımı yasaktır.

Makinenin tutuşabilir, patlayıcı ve zehirli sıvılar ile beslenmesi yasaktır.

Makinenin potansiyel olarak tutuşabilir veya patlayıcı atmosferde kullanılması yasaktır.

Orijinal olmayan ve model için spesifik olmayan aksesuarların kullanımı yasaktır.

Makine üzerinde değişiklikler yapılması yasaktır; değişikliklerin gerçekleştirilmesi, Uygunluk Beyannamesinin geçerliliğini sona erdirir ve üreticiyi medeni ve cezai sorumluluktan muaf kılar.

4.4 Ana parçalar

B1 Ayarlanabilir kafa

B5 Yüksek basınç hortumu

B2 Nozül B6 Deterjan haznesi

B3 Emniyet mandallı tabanca (öngörülmüş ise)

B4 Fisli elektrik kablosui (öngörülmüş ise)

4.4.1 Aksesuarlar (tedarik bağlamında öngörülmüş ise-resim 1'e bakınız)

C1 Kafa temizleme aleti C6 Su emme kiti

C2 Döner meme kiti C7 Hortum temizleme kiti

C3 Kol C8 Geniş yüzeyler için fırça kiti

C4 Fırça C9 Adaptör kiti

C5 Hortum sarıcı C10 Tüp gres yağı (öngörülen yerde)

4.5 Emniyet düzenleri

Dikkat - tehlike!

Emniyet vanasının ayarını kurcalamayın veya irmeyin.

- Emniyet vanası ve/veya basınç sınırlayıcısı.

Emniyet vanası, aynı zamanda bir basınç sınırlama vanasıdır. Tabanca kapatıldığı zaman vana açılır ve su pompanın emmesinden devridaim eder veya yere boşaltılır.

- Termostatik vana (D1 öngörülmüş ise)

Su sıcaklığı üretici tarafından öngörülen sıcaklığı aşar ise, termostatik vana sıcak suyu tahliye eder ve doğru sıcaklığı yeniden düzenleyene kadar boşaltılmış olan suya eşit miktarda soğuk su emer.

- Emniyet mandalı (D): Rastlantısal su püskürtmesini engeller.

5 KURMA (RES.2)/SAYFA 4

5.1 Montaj

Dikkat - tehlike!

Tüm kurma ve montaj işlemleri, makinenin elektrik esinden bağlantısı kesilmiş olarak yapılmalıdır.

Montaj sırası için bakınız (res.2).

5.2 Döner memenin montajı

(Döner meme ile donatılmış modeller için).

Döner meme kiti daha yüksek bir yıkama gücü verilmesini sağlar.

Döner memenin kullanımı, ayarlanabilir kafa ile elde edilen basınca göre %25'e eşit bir basınç düşüşüne karşılık gelebilir.

Her halükarda döner memenin kullanımı, su püskürtmesine kazandırılan dönme etkisi sayesinde daha yüksek yıkama gücü sağlanması imkan tanır.

5.3 Elektrik bağlantısı

Dikkat - tehlike!

Elektrik şebekesinin tanımlama plakasında rilen voltaj ve frekansa (V-Hz) uyduğunu kontrol res.2). Makineyi, etkin topraklama ve kısa devreler hunda elektrik beslemesini kesen diferansiyel koruma A) ile donatılmış bir elektrik şebekesine bağlayın.

5.3.1 Uzantı kablolarının kullanımı

"IPX5" koruma dereceli kablo ve fisleri kullanın.

Uzantı kablolarının kesiti, kablo uzunluğu ile orantılı olmalıdır; kablo ne kadar uzun olursa, kesit o kadar geniş olmalıdır. Tablo 1'e bakınız.

5.4 Su bağlantısı

Dikkat - tehlike!

Sadece filtreden geçirilmiş veya temiz suyu emdirin.

Su alma musluğu, pompanın kapasitesine eş değerde bir dağıtım garanti etmelidir.

Makineyi mümkün olduğunca su besleme şebekesine yakın olarak yerleştiriniz.

5.4.1 Bağlantı ağızları

Su çıkışı (OUTLET)

■ Filtreli su girişi (INLET)

5.4.2 Kamu su şebekesine bağlantı

Makine, sadece besleme borusuna yürürlükteki normlara uygun boşaltmalı akım önleme düzeni monte edilmiş ise, direkt olarak içme suyu dağıtım kamu şebekesine bağlanabilir. Borunun en az ∅ 13 mm. ve takviyeli olduğundan emin olun.

114 Türkçe

Su püskürtmesini ayarlamak için kafa (E) üzerinde müdahalede bulunun.

6.2 Deterjan ayarı (öngörülmüş ise)

Verilecek deterjan miktarını ayarlamak için regülatör (F) üzerinde müdahalede bulunun.

6.3 Deterjan verilmesinin ayarlanması

Ayarlanabilir kafayı (E), deterjanı doğru basınç ile vermek için “■” pozisyonuna yerleştirin (öngörülmüş ise).

6.4 Basınç ayarı (öngörülmüş ise)

Çalışma basıncını değiştirmek için regulatör (G) üzerinde müdahalede bulunun. Basınç manometre tarafından belirtilir (mevcut ise).

7 KULLANIM BİLGİLERİ (RES.4)/SAYFA 5

7.1 Komutlar

- Çalıştırma mekanizması (H).

Çalıştırma mekanizmasını aşağıdaki işlevler için (ON/1) pozisyonuna getirin:

a) motoru çalıştırmak (TSS mekanizması olmayan modellerde);

b) motoru işlemeye hazırlamak (TSS mekanizması ile donatılmış modellerde).

Çalıştırma mekanizması ikaz lambası ile donatılmış ise, lamba yanmalıdır.

"low/high" (alçak/yüksek) pozisyonları mevcut ise, bunlar aşağıda belirtilenleri belirtir:

Low/Alçak : alçak basınçlı yıkama

High/Yüksek : yüksek basınçlı yıkama

Çalıştırma mekanizmasını, makinenin işlemesini durdurmak için (OFF/0) pozisyonuna getirin.

Çalıştırma mekanizması ikaz lambası ile donatılmış ise, lamba sönmelidir.

- Su püskürtmesi kumanda kolu (I).

Dikkat - tehlike!

Makine, (res.4)'de belirtilmiş olduğu gibi güvenli ve bir düzey üzerine yaslanmalıdır.

7.2 Çalıştırma

1) Su şebekesinin musluğunu tamamen açın.
2) Emniyet mandalını devreden çıkartın (D).
3) Birkaç saniye için tabancayı açık tutun ve makineyi çalıştırma mekanizması (ÖN/1) ile çalıştırmaya başlatın.

Dikkat - tehlike!

Makineyi çalıştırmaya başlatmadan önce, doğru olarak su ile beslendiğini kontrol edin; kuru çalıştırma makineye zarar verir. İşleme sırasında havalandırma izgaralarını kapatmayın.

TSS Modelleri: TSS modelleri: Besleme otomatik kesilmeli TSS modellerinde:

• tabanca kapatıldığında, dinamik basınç otomatik olarak elektrikli motoru kapatır (bak res.4);
• tabanca açıldığında, basınç alcalması otomatik olarak motoru çalıştırır ve basınç çok küçük bir gecikme ile tekrar oluşur;
• TSS'nin doğru işlemesi için tabanca kapatma ve açma işlemleri 4÷5 saniyeden az bir zaman aralığında gerçekleştirilmemelidir.

Profesyonel kullanıma yönelik trifaz modellerde, ilk kez çalıştırma esnasında, motorun rotasyon yönünü tespit etmek için kısa süreli çalıştırın. Motor fanının rotasyonu saat yelkovanı aksi yönünde gerçekleşiyor ise, elektrik fişinde üç fazın (L1, L2, L3) ikisini ters çevirin.

Makineye zarar verilmesini önlemek için makinenin kuru çalıştırılmasından kaçınılmalı ve makine çalışırken su püskürtmesi 10 dakikadan daha uzun bir süre boyunca kesilmemelidir (TSS aygıtı ile donatılmamış olan modeller için).

7.3 Durma

1) Çalıştırma mekanizmasını, (OFF/0) pozisyonuna getirin.
2) Tabancayı açın ve boruların içindeki basıncı boşaltın.
3) Emniyet mandalını devreye alın (D).

7.4 Yeniden çalıştırma

1) Emniyet mandalını devreden çıkartın (D).
2) Tabancayı açın ve boruların içindeki basıncın boşalmasını bekleyin.
3) Çalıştırma mekanizmasını, (ON/1) pozisyonuna getirin.

7.5 Hizmet dışı bırakma

1) Makineyikapatin (OFF/0).
2) Fisi prizden çıkartın.
3) Su musluğunu kapatın.
4) Kalan basıncı, bütün su kafadan çıkana kadar, tabancadan boşaltın.
5) Çalışma sonunda deterjan haznesini boşaltınız ve yıkayınız. Haznenin yıkanması için deterjan yerine temiz su kullanınız.
6) Emniyet mandalını devreye alın (D).

7.6 Deterjan doldurulması ve kullanımı

Deterjan, ayarlanabilir kafa “■” pozisyonunda olarak (öngörülmüş ise).

Hidro temizleyicinin orijinal donatımında bulunandan daha uzun bir yüksek basınç hortumunun kullanılması veya yedek bir hortum uzatmasının kullanımı deterjan emmesini azaltabilir veya tamamen durdurabilir.

Hazneyi her zaman yüksek biyolojik bozunma niteliğine sahip deterjan ile doldurun.

7.7 Doğru yıkama için tavsiyeler

Kuru yüzey üzerine su ile karıştırılmış deterjan uygulayarak kirin çözülmesini sağlayın.

Dikey yüzeyler üzerinde aşağıdaki yukarıya doğru çalışın. Yüzeyin kurumasına imkan vermeden etki göstermesi için 1÷2 dakika bırakın. Yüksek basınçlı püskürtme ile, 30 cm.den fazla bir mesafeden, aşağıdaki başlayarak çalışın. Durulama sularının yıkanmamış yüzeyler üzerine akmasını önleyin.

Bazı durumlarda kir giderilmesi için yıkama fırçalarının mekanik işlemi gereklidir.

Bazı yüzeyleri hasara uğratabileceğinden yüksek basınç her zaman iyi bir yıkama için en mükemmel çözümü temsil etmez. Ayarlanabilir kafanın iğne jet memesinin kullanımından ve hassas ve vernikli parçalar üzerinde ve basınçlı komponentler (örneğin lastikler, şiirme supapları...) üzerinde Döner meme'ın kullanımından kaçınılması tavsiye edilir.

İyi bir yıkayıcı etki elde edilmesi, eşit ölçüde, gerek basınç gerekse su hacmine bağlıdır.

Bu bölümde yer almayan tüm bakım müdahaleleri bir yetkili satış ve Servis Merkezi tarafından yapılmalıdır.

Dikkat - tehlike!

Makine üzerinde herhangi bir müdahale kleştirmeden önce fişi cereyan prizinden çıkartın.

8.1 Kafa temizliği

1) Tabancadan nozülü çıkartın.
2) Alet ile (C1) kafanın deliğinden kiri giderin.

8.2 Filtre temizliği

Her kullanımdan önce emme filtresini (L) ve deterjan filtresini (öngörülmüş ise) kontrol ediniz ve gerekli olması halinde, belirtilmiş olduğu gibi temizleme gerçekleştiriniz.

8.3 Motorun debloke edilmesi (öngörülmüş ise)

Uzun süreli çalışmama halinde, kireç birikimleri motorun bloke olmasına neden olabilir. Motoru debloke etmek için bir alet ile motor milini döndürün (M).

8.4 Depolama

Kış depolamasından önce, 0-Ringleri belirtilmiş olduğu gibi tüp gres yağı ile (öngörülen yerlerde) (C10) yağlayın, makineyi agresif ve zehirli olmayan donma önleyici sıvı ile çalıştırın.

Cihazı kuru ve dondan korunan bir mekanda muhafaza ediniz.

9 ARIZALAR HAKKINDA BİLGİLER

Problemler Olası nedenler Çözümler
Pompa öngörülen basınca ulaşmıyor	Meme aşınmış	Memeyi değiştirin
	Su filtresi kirli Filtreyi (L) temizleyiniz (res.5)
	Su beslemesi yetersiz	Musluğu tamamen açın
	Hava emmesi Rakorları kontrol edin
	Pompada hava	Makineyi kapatın ve sürekli bir püskürtme çıkışı oluşana kadar tabancayı çalıştırın. Tekrar çalıştırın.
	Kafa doğru olarak ayarlanmamış	Kafayı döndürün (E) (+) (res.3)
	Termostatik vana müdahalesi	Doğru su sıcaklığının yeniden düzenlenmesini bekleyiniz
Pompada ani basınç değişiklikleri mevcut	Dış hazneden su emmesi	Makineyi su şebekesine bağlayın
	Girişteki su ısısı çok yüksek	İsıyı azaltın
	Meme tıkanık Memeyi temizleyin (res.5)
	Emme filtresi (L) kirli Filtreyi (L) temizleyiniz (res.5)
Motor “uğulduyor” ama çalışmaya başlamıyor	Şebeke gerilimi yetersiz	Şebeke geriliminin plakada belirtilen gerilime uygunluğunu kontrol edin (res.2)
	Uzantının neden olduğu gerilim kaybı	Uzantı özelliklerini kontrol edin
	Makinenin uzun süre çalışmadan durması	Yetkili Teknik Servis Merkezine başvurun
	TTS düzeninde problemler Yetkili Teknik Servis Merkezine başvurun
Elektrikli motor çalışmaya başlamıyor	Gerilim yok	Şebekedeki gerilim mevcudiyetini kontrol edin ve fişin doğru olarak takılmış olduğunu kontrol edin(*)
	TTS düzeninde problemler Yetkili Teknik Servis Merkezine başvurun
	Makine uzun süredir çalışmıyor	Motoru arka delikten bir alet (M) ile debloke edin (bu işlemi öngören modeller için) (res.5)
Su sızıntıları	Sızdırmazlık contaları aşınmış	Contaları bir yetkili Teknik Servis Merkezinde değiştirin
	Serbest tahliye emniyet vanası müdahalesi	Yetkili Teknik Servis Merkezine başvurunuz
Gürültü	Su ısısı çok yüksek	İsıyı azaltın (teknik verilere bakın)
Yağ sızıntıları	Sızdırmazlık contaları aşınmış	Yetkili Teknik Servis Merkezine başvurun
Sadece TTS için: tabanca kapalı olmasına rağmen makine çalışmaya başlıyor	Sistemin basınç alma gücü veya pompa devresinde basınç tutulması hatalı	Yetkili Teknik Servis Merkezine başvurun
Sadece TTS için: tabanca tetiği çekildiğinde, su çıkmıyor (besleme borusu takılı olarak)	Meme tıkanık Memeyi temizleyin (res.5)
Deterjan emmiyor	Ayarlanabilir kafanın pozisyonu yüksek basınçta	Kafayı “■” pozisyona getiriniz (res.3)
	Deterjan aşırı yoğun	Su ile inceltiniz
	Yüksek basınç hortum uzatmaları kullanımı	Orijinal hortumu yeniden düzenleyiniz
	Deterjan devresi kabuk bağlamış veya tıkanmış	Temiz su ile durulayınız ve olası tıkanıkları gideriniz. Problemin devam etmesi halinde, yetkili bir Teknik Servis Merkezine danışınız

(*) İşleme esnasında motor duruyor ise yeniden çalışmaya başlamıyor ise, yeniden çalıştırmadan önce 2-3 dakika bekleyin (termik koruma müdahalesi). Arıza bir defadan fazla meydana gelir ise, Teknik Servis Merkezine danışın.

MODEL SERI NUMARASI XXXXXXXX S/Nxxxxxxxxx MADE IN xxxxxx xxx V xx Hz kW x.x IP X5 xxx L/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX dB CE Distributed by xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

TR CE uygunluk beyannamesi

Biz Annovi Reverberi S.p.A., Modena,İtalya aşağıdaki Black & Decker makinesinin (makinelerinin):

Makinenin adı: Yüksek basınçlı yıkama makinesi

Aşağıdaki Avrupa direktiflerine uygun olduğunu (olduklarını):

2006/42/EC, 2006/95/EC, 2002/95/EC, (2011/65/EC), 2002/96/EC, 2004/108/EC, 2000/14/EC

ve aşağıdaki yönetmeliklere veya standartlaştırılmış aşağıdaki belgelere uygun olarak üretilmiş olduğunu (olduklarını) beyan ederiz: EN 60335-1

EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Teknik fasikülün verilmesi konusunda yetkili kişinin ismi ve adresi: Stefano

Reverberi / AR İşletme Müdürü - Via ML King, 3 - 41122 Modena, İtalya

2000/14/EC direktifi çerçevesinde talep edilen uygunluk değerlendirme prosedürü Ek V esaslarına uygun olarak gerçekleştirilmiştir

Ölçülen ses basınç s eviyesi: 88 dB (A)

Garanti edilen ses gücü seviyesi: 89 dB (A)

Tarih : 25.10.2012

MODENA (I)

Stefano Reverberi İşletme Müdürü

Teknik Veriler

Teknik Veriler (TR) Birim		PW 1600 SL
Kapasite	l/dak	5,5
Basınç	MPa	8,5
Maksimum basınç	MPa	12,5
Güç	kW	1,6
Besleme İsısı	°C	50
Maksimum besleme basıncı	MPa	1
Maksimum basınçta tabancanın geri tepme gücü	N	9,4
Motor Yalıtımı	-	Sınıf F
Motor Koruması	-	IPX5
Gerilim	V/Hz	230/50
İzin verilen maksimum şebeke empedansı	Ω	-
Akustik basınç şeviyesi (K = 3 dB(A)) :	dB (A) 81,2
L_P4 (EN 60704-1)
L_WA (EN 60704-1)	dB (A) 89
Cihaz titreşimleri(K = 1,5 m/s2):	m/s2	3,72
Ağırlık	kg	8

Teknik değişiklik yapma hakkı saklidir!

(TR) GARANTI

Garantinin geçerliliği, (üretici tarafından farklı şekilde belirtmesi dışında) ürünün piyasaya sürüldüğü ülkede geçerli kanunlar tarafından düzenlenir.

Ürünün, garanti geçerlilik süresinde, malzeme kalitesi, imalat veya uygunsuzluktan kaynaklanan nedenlerden ötürü hatalı çıkması halinde, imalatçı hatalı kısımların değiştirilmesini garanti eder, haklı olarak aşınmış olmaları halinde, ürünlerin onarılmasını veya değiştirilmesini sağlar.

Garanti, normal aşınmaya tabi komponentleri (vana, piston, su contası, yağ contası, yaylar, OR halkaları, boru, tabanca, fırçalar, tekerlekler, vs. gibi aksesuarlar) kapsamaz;

Garanti, aşağıdaki dakerin neden olduğu veya bunların neticesi olan kusurları içermez:

• hatalı kullanım, izin verilmeyen kullanım, ihmalkarlık,
• satış, profesyonel kullanım veya kiralama,
• işbu kitapçıkta öngörülen bakım kurallarına uyulmaması,
• yetkili olmayan personel veya servisler tarafından gerçekleştirilmiş onarımlar,
• orijinal olmayan yedek parçaların veya aksesuarların kullanımı,
• nakliyat, yabancı eşya veya maddelerden kaynaklanan hasarlar, kaza,
• depolama veya stoklama problemleri.

Garantiden yararlanabilmek için satın alma kanıtının ibraz edilmesi gereklidir.

1 SIGURNOSNE UPUTE
