KÄYTTÖOHJE PW1600SL Plus BLACK & DECKER

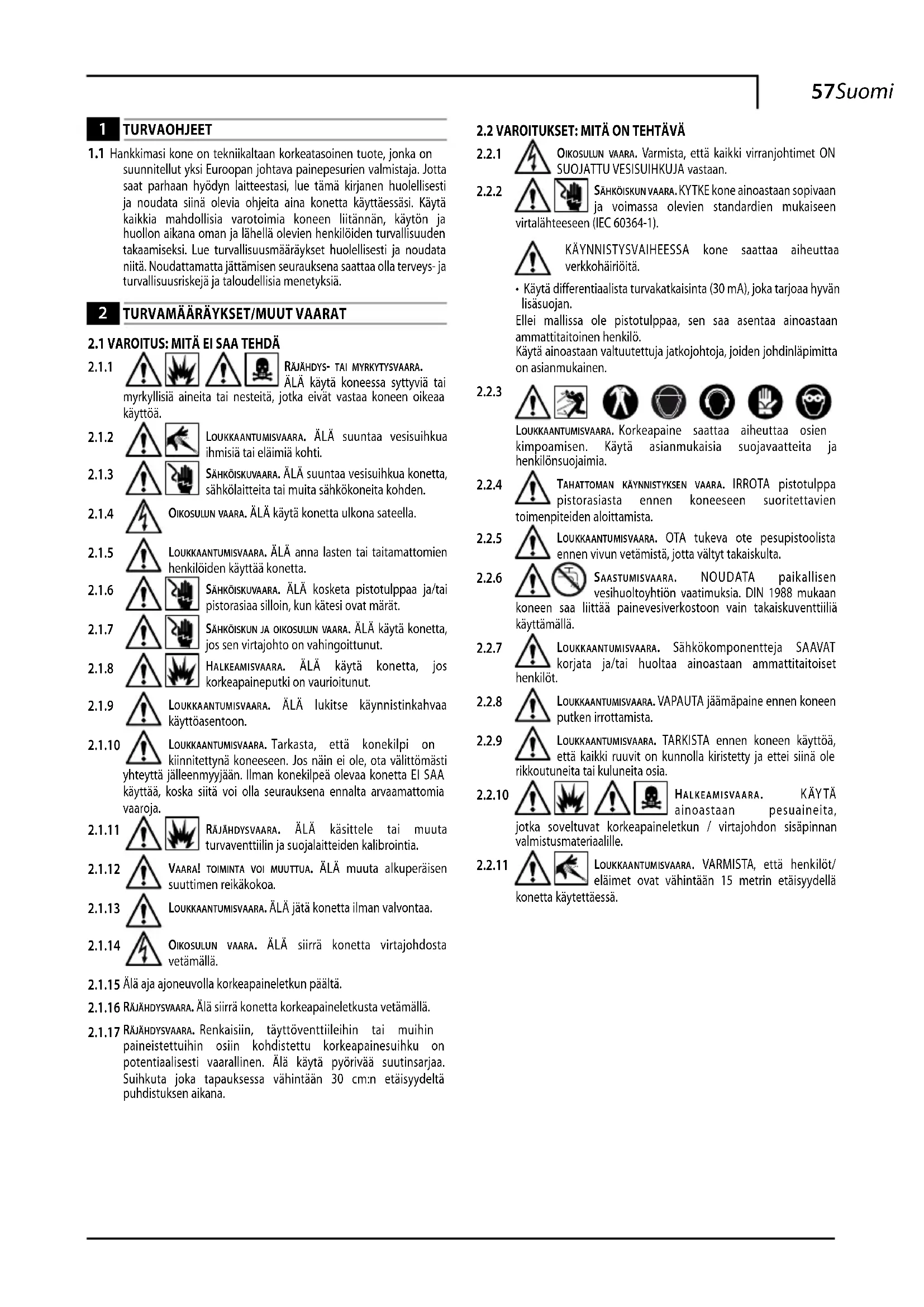

1.1 Hankkimasi kone on tekniikaltaan korkeatasoinen tuote, jonka on suunnitellut yksi Euroopan johtava painepesurien valmistaja. Jotta saat parhaan hyödyn laitteestasi, lue tämä kirjanen huolellisesti ja noudata siinä olevia ohjeita aina konetta käyttäessäsi. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmääräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TURVAMÄÄRÄYKSET/MUUT VAARAT

2.1 VAROITUS: MITÄ EI SAA TEHDÄ

2.1.1

RÄJÄHDYS- TAI MYRKYTYSVAARA.

ÄLÄ käytä koneessa syttyviä tai myrkyllisiä aineita tai nesteitä, jotka eivät vastaa koneen oikeaa käyttöä.

2.1.2

LOUKKAANTUMISVAARA. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti.

SÄHKÖISKUVAARA. ÄLÄ suuntaa vesisuihkua konetta, sähkölaitteita tai muita sähkökoneita kohden.

2.1.4

Oikosulun vaara. ÄLÄ käytä konetta ulkona sateella.

2.1.5

LOUKKAANTUMISVAARA. ÄLÄ anna lasten tai taitamattomien henkilöiden käyttää konetta.

2.1.6

SÄHKÖISKUVAARA. ÄLÄ kosketa pistotulppaa ja/tai pistorasiaa silloin, kun kätesi ovat märät.

2.1.7

SÄHKÖISKUN JA OIKOSULUN VAARA. ÄLÄ käytä konetta, jos sen virtajohto on vahingoittunut.

2.1.8

HALKEAMISVAARA. ÄLÄ käytä konetta, jos korkeapaineputki on vaurioitunut.

2.1.9

LOUKKAANTUMISVAARA. ÄLÄ lukitse käynnistinkahvaa käyttöasentoon.

2.1.10

LOUKKAANTUMISVAARA. Tarkasta, että konekilpi on kiinnitettynä koneeseen. Jos näin ei ole, ota välittömästi jälleenmyyjään. Ilman konekilpeä olevaa konetta El SAA koska siitä voi olla seurauksena ennalta arvaamattomia

2.1.11

RÄJÄHDYSVAARA. ÄLÄ käsittele tai muuta turvaventtiilin ja suojalaitteiden kalibrointia.

2.1.12

VAARA! TOIMINTA VOI MUUTTUA. ÄLÄ muuta alkuperäisen suuttimen reikäkokoa.

2.1.13

LOUKKAANTUMISVAARA. ÄLÄ jätä konetta ilman valvontaa.

2.1.14

Oikosulun vaara. ÄLÄ siirrä konetta virtajohdosta vetämällä.

2.1.15 Älä aja ajoneuvolla korkeapaineletkun päältä.

2.1.16 RAJÄHDYSVAARA. Älä siirrä konetta korkeapaineletkusta vetämällä.

2.1.17 RAJÄHDYSVAARA. Renkaisiin, täyttöventtiileihin tai muihin paineistettuihin osiin kohdistettu korkeapainesuihku on potentiaalisesti vaarallinen. Älä käytä pyörivää suutinsarjaa. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.

2.2 VAROITUKSET: MITÄ ON TEHTÄVÄ

2.2.1

Oikosulun vaara. Varmista, että kaikki virranjohtimet ON SUOJATTU VESISUIHKUJA vastaan.

2.2.2

SÄHKÖISKUN VAARA. KYTKE kone ainoastaan sopivaan ja voimassa olevien standardien mukaiseen teeseen (IEC 60364-1).

KÄYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohäiriöitä.

- Käytä differentiaalista turvakatkaisinta (30 mA), joka tarjoaa hyvän lisäsuojan.

Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan ammattitaitoinen henkilö.

Käytä ainoastaan valtuutettuja jatkojohtoja, joiden johdinläpimitta on asianmukainen.

2.2.3

LOUKKAANTUMISVAARA. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Käytä asianmukaisia suojavaatteita ja henkilönsuojaimia.

2.2.4

TAHATTOMAN KÄYNNISTYKSEN VAARA. IRROTA pistotulppa pistorasiasta ennen koneeseen suoritettavien piteiden aloittamista.

2.2.5

LOUKKAANTUMISVAARA. OTA tukeva ote pesupistoolista ennen vivun vetämistä, jotta vältyt takaiskulta.

2.2.6

SAASTUMISVAARA. NOUDATA paikallisen vesihuoltoyhtiön vaatimuksia. DIN 1988 mukaan saa liittää painevesiverkostoon vain takaiskuventtiilläällä.

2.2.7

LOUKKAANTUMISVAARA. Sähkökomponentteja SAAVAT korjata ja/tai huoltaa ainoastaan ammattitaitoiset

2.2.8

LOUKKAANTUMISVAARA. VAPAUTA jäämäpaine ennen koneen putken irrottamista.

2.2.9

LOUKKAANTUMISVAARA. TARKISTA ennen koneen käyttöä, että kaikki ruuvit on kunnolla kiristetty ja ettei siinä ole rikkoutuneita tai kuluneita osia.

2.2.1

HALKEAMISVAARA. KÄYTÄ ainoastaan pesuaineita,

jotka soveltuvat korkeapaineletkun / virtajohdon sisäpinnan valmistusmateriaalille.

2.2.1

LOUKKAANTUMISVAARA. VARMISTA, että henkilöt/eläimet ovat vähintään 15 metrin etäisyydellä iessä.

3 YLEISET OHJEET (KUVA 1)/SIVU 3

3.1 Käyttöoppaan käyttö

Käyttöopas kuuluu tärkeänä osana koneen varusteisiin ja se on säilytettävä huolellisesti tulevaa käyttöä varten. Lue se huolellisesti ennen asennusta ja käyttöä. Luovuta ohjeet uudelle omistajalle, mikäli myyt koneen.

3.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa.

Pakkauksen sisältö on esitelty kuvassa 1.

3.2.1 Ohessa toimitetut asiakirjat

A1 Käyttö- ja huolto-opas

A2 Turvaohjeet

A3 Standardienmukaisuustodistus

A4 Takuusäännöt

3.3 Pakkausten hävitys

Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.

3.4 Tiedotukset

Noudata koneessa olevien kilpien ohjeita.

Tarkista, että ne ovat aina paikoillaan ja lukukelpoisia. Ellei näin ole, vaihda ne. Kiinnitä uusi kilpi alkuperäiselle paikalle.

Symboli E1 - Osoittaa, että konetta ei tule hävittää kotitalousjätteiden seassa. Se voidaan palauttaa jälleenmyyjälle

hankittaessa uusi kone. Koneen sähkö- ja elektroniikkaosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveydelle haitallisia aineita.

Symboli E2 - Osoittaa, että kone on tarkoitettu ammattikäyttöön. Sitä saavat käyttää ainoastaan henkilöt, joilla on

kokemusta, teknistä tuntemusta, tietoja standardeista ja laeista ja jotka osaavat käyttää ja huoltaa konetta.

Symboli E3 - Osoittaa, että kone on tarkoitettu ei-ammattimaiseen käyttöön (kotitalous).

Kone on tarkoitettu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuun irrottamaan pinttynyt lika puhtaalla vedellä ja biologisesti hajoavilla kemiallisilla pesuaineilla.

Ajoneuvojen moottorien pesu on sallittua ainoastaan, jos likainen vesi hävitetään voimassa olevien standardien mukaan.

-Vedensyöttölämpötila:ks. konekilpi.

-Vedensyöttöpaine:min. 0,1 MPa - maks. 1 MPa

- Ympäröivä lämpötila toiminnan aikana: yli 0°C.

Kone on EN 60335-2-79/A1 -standardin mukainen.

4.2 Käyttäjä

Koneen käyttäjä on osoitettu kannen symbolilla (ammattimainen tai ei-ammattimainen).

4.3 Kielletty käyttö

Koneen käyttö on kiellettyä henkilöiltä, jotka eivät tunne sen käyttöä tai eivät ole lukeneet käyttöoppaan ohjeita huolellisesti.

Älä käytä koneessa syttyviä, räjähdysvaarallisia tai myrkyllisiä nesteitä.

Älä käytä konetta potentiaalisesti syttyvässä tai räjähdysvaarallisessa tilassa.

Älä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita.

Älä muuta konetta; muutokset mitätöivät standardienmukaisuustodistuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.

4.4 Pääosat

B1 Säädettävä suutin B4 Virtajohto ja pistotulppa

B2 Pesupistoolin varsi (jos käytössä)

B3 Turvakatkaisimella B5 Korkeapaineletku

varustettu pesupistooli B6 Pesuainesäiliö (jos käytössä)

4.4.1 Varusteet (jos sisältyvät pakkaukseen - ks. kuva 1).

C1 Suuttimen

puhdistustyökalu

C2 Pyörivä suutinsarja

C3 Kahva

C4 Harja

C5 Letkukela

C6 Veden imusarja

C7 Putkien puhdistusputkisarja

C8 Suurien pintojen harjasarja

C9 Sovitinsarja

C10 Voitelurasvaputkilo

(jos käytössä)

4.5 Suojalaitteet

Huomio - vaara!

Älä käsittele tai muuta turvaventtiilin kalibrointia.

- Turva- ja/tai paineenrajoitusventtiili.

Turvaventtiili toimii myös paineenrajoitusventtiilinä. Kun pesupistooli suljetaan, venttiili avautuu ja vedenkierto siirtyy pumpun vedentulopuolelle tai venttiili poistaa veden maahan.

- Termostaattiventtiili (D1 jos käytössä)

Jos veden lämpötila ylittää valmistajan ilmoittaman lämpötilan, termostaattiventtiili poistaa kuuman veden ja ottaa poistettua vesimäärää vastaavan määrän kylmää vettä, kunnes lämpötila palautuu asianmukaiseksi.

- Turvakatkaisin (D): Estää veden tahattoman suihkuamisen.

5 ASENNUS (KUVA 2)/SIVU 4

5.1 Kokoonpano

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimenpiteet tulee taa koneen virta katkaistuna.

Ks. kokoonpanojärjestys kuvasta 2.

5.2 Pyörivän suuttimen asennus

(Mallit, joihin asennettu)

Pyörivä suutinsarja lisää pesutehoa.

Käytettäessä pyörivää suutinta paine saattaa laskea 25 % säädettävällä suuttimella saatuun paineeseen nähden.

Sen käyttö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.

5.3 Sähkökytkentä

Huomio - vaara!

Tarkista, että verkkojännite ja -taajuus vastaavat

koneen konekilvessä annettuja arvoja (V-Hz) (kuva 2). Kytke kone sähköverkkoon, jossa on tehokas maadoitus. Johdossa tulee olla vikavirtakytkin (30 mA), joka katkaisee sähkön oikosulussa.

5.3.1 Jatkojohtojen käyttö

Käytä IPX5-suoja-asteen jatkojohtoja ja pistotulppia.

Jatkojohdon säikeiden läpimitan on oltava suhteessa sen pituuteen; mitä pidempi jatkojohto, sitä suurempi läpimitta. Ks. taulukkoa l.

5.4 Vesiliitäntä

Huomio - vaara!

Konetta saa käyttää ainoastaan suodatetulla tai puhvedellä. Veden syöttötehon on oltava pumpun kapa- in mukainen.

Kone on asetettava mahdollisimman lähelle vesiliitäntää.

5.4.1 Liitäntäaukot

● Paineliitin (OUTLET)
■ Suodattimella varustettu tulovesiliitin (INLET)

5.4.2 Liitäntä julkiseen vesijohtoverkkoon

Kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu voimassa olevien standardien mukaisesti tyhjenevä takaisinvirtauksen estojärjestelmä. Varmista, että letkun halkaisija on vähintään 13 mm ja että se on vahvistettu.

6 SÄÄDÖT (KUVA 3)/SIVU 5

6.1 Säädettävän suuttimen säätö (jos käytössä)

Säädä vesisuihkua säädettävästä suuttimesta (E).

6.2 Pesuaineen säätö (jos käytössä)

Säädä pesuaineen määrä säätimestä (F).

6.3 Pesuaineen syötön säätö

Aseta säädettävä (E) suutin "■-asentoon syöttääksesi pesuainetta oikealla paineella (jos käytössä).

6.4 Paineen säätö (jos käytössä)

Säädä käyttöpaine säätimellä (G). Paine näkyy painemittarissa (jos asennettu).

7 KÄYTTÖ (KUVA 4)/SIVU 5

7.1 Säätölaitteet

-Käynnistyskatkaisin(H).

Aseta käynnistyskatkaisin (1 ON)-asentoon:

a) käynnistääksesi moottorin (malleissa, joissa ei ole TSS-laitetta);

b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varuste-tuissa malleissa).

Jos käynnistyskatkaisimessa on merkkivalo, sen tulee syttyä.

Jos käytössä ovat low/high-asennot, ne tarkoittavat seuraavaa:

Low: matalapainepesu

High: korkeapainepesu

Aseta käynnistyskatkaisin (0 OFF)-asentoon pysäyttääksesi koneen.

Jos käynnistyskatkaisimessa on merkkivalo, sen tulee sammua.

- Vesisuihkun ohjausvipu (I).

Huomio - vaara!

Koneen on käytön aikana oltava tasaisella ja tukeval-

la tasolla, ks. kuva 4.

7.2 Käynnistys

1) Avaa vesihana kokonaan.

2) Vapauta turvakatkaisin (D).

3) Pidä pesupistooli auki muutaman sekunnin ajan ja käynnistä kone katkaisimella (1 ON).

Huomio - vaara!

Varmista ennen koneen käynnistystä, että se saa asianmukaisesti; kuivakäyttö vaurioittaa konetta. Älä tuuletusritilöitä toiminnan aikana.

TSS-mallit - TSS-malleissa, joissa on automaattinen syötön keskeytys:

- suljettaessa pesupistooli dynaaminen paine sammuttaa auto-maattisesti sähkömoottorin (ks. kuva 4);

- avattaessa pesupistooli paineen laskeminen käynnistää sähkömoottorin automaattisesti ja paine palautuu huomaamattoman pienellä viiveellä;

- TSS moitteettoman toiminnan kannalta on tärkeää, ettei pesupistoolin sulkemista ja aukaisua suoriteta alle 4-5 sekunnin kuluessa.

Käynnistä ammattikäyttöön tarkoitetut kolmivaihemallit ensim-mäisellä kerralla lyhyesti tarkistaaksesi moottorin kiertosuunnan. Jos moottorin tuuletin pyörii vastapäivään, vaihda pistotulpan kaksi vaihetta kolmesta (L1, L2, L3) keskenään.

Vältä kuivakäyttöääläkä katkaise vesisuihkua yli 10 minuutiksi toiminnan aikana, ettei painepesuri vaurioidu (malleissa, joissa ei ole TSS-laitetta).

7.3 Pysäytys

1) Aseta käynnistyskatkaisin (0 OFF)-asentoon.

2) Avaa pesupistooli ja poista paine putkista.

3) Aseta turvakatkaisin (D).

7.4 Uudelleenkäynnistys

1) Vapauta turvakatkaisin (D).

2) Avaa pesupistooli ja anna ilman poistua putkista.

3) Aseta käynnistyskatkaisin (1 ON)-asentoon.

7.5 Säilytys

1) Sammuta kone (0 OFF).

2) Poista pistotulppa pistorasiasta.

3) Suljevesihana.

4) Vapauta pesupistoolin jäännöspainetta, kunnes suuttimesta ei tule enää vettä.

5) Tyhjennä ja pese pesuainesäiliö työskentelyn jälkeen. Käytä säiliön pesuun puhdasta vettä, älä pesuainetta.

6) Aseta pesupistoolin turvakatkaisin (D).

7.6 Pesuaineen täyttö ja käyttö

Pesuaine tulee syöttää säädettävä suutin "■" -asennossa (jos käytössä).

Jos käytät painepesurin ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuaineen tulo saattaa vähentyä tai loppua kokonaan.

Täytä säiliö biologisesti erittäin hajoavalla pesuaineella.

7.7 Suositeltava pesutapa

Liuota lika levittämällä veteen sekoittunut pesuaine kuivalle pinnalle.

Työskentele pystysuorilla pinnoilla alhaalta ylöspäin. Anna pesuaineen vaikuttaa 1-2 minuuttia, mutta älä päästä pintaa kuivaksi. Suihkuta korkeapainesuihkulla vähintään 30 cm etäisyydeltä ja työskentele alhaalta ylöspäin. Vältä veden leviämistä pesemättömälle pinnalle.

Joissakin tapauksissa lika joudutaan poistamaan mekaanisesti pesuharjoilla.

Korkeapaine ei aina ole paras tapa saada hyviä pesutuloksia, sillä se saattaa vaurioittaa joitakin pintoja. Vältä säädettävän suuttimen neulasuihkun ja Pyörivä suutinsarja-suuttimen käyttöä aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, täyt- töventtiilit jne.).

Hyvä pesutulos riippuu yhtä lailla paineesta kuin vesimäärästä.

8 HUOLTO (KUVA 5)/SIVU 6 - (KUVA 6)/SIVU 144

Kaikki muut huoltotoimenpiteet tulee suorittaa valtuutetussa huol- topalvelussa.

Huomio - vaara!

Irrota pistotulppa pistorasiasta ennen minkään seen suoritettavan huoltotyön aloittamista.

8.1 Suuttimen puhdistus

1) Irrota varsi pesupistoolista.
2) Poista kaikki lika suuttimen reiästä työkalulla (C1).

8.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (jos käytössä) ennen jokaista käyttöä ja puhdista tarvittaessa ohjeiden mukaan.

8.3 Moottorin vapautus (jos käytössä)

Jos kone on pitkään käyttämättömänä, kalkkikerääntymät saattavat lukita moottorin. Vapauta moottori kääntämällä moottorin akselia työkalulla (M).

8.4 Varastointi

Voitele rasvaputkilon rasvalla (jos käytössä) (C10) O-renkaat ohjeiden mukaan ja käytä koneessa syövyttämätöntä ja myrkytöntä jäätymisenestoainetta ennen talvisäilytystä.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

9 VIANETSINTÄ

Vika Mahdollinen syy Korjaus
Pumppu ei tuota määriteltyä painetta.	Pyörivä suutin kulunut. Vaihda pyörivä suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden syöttöpaine liian alhainen. Avaa vesihana kokonaan.
	Ilmaa pääsee järjestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Pysäytä kone ja laske pesupistoolista vettä, kunnes vesi virtaa ulos tasaisesti. Käynnistä kone uudelleen.
	Säädettävä suutin väärässä asennossa. Käännä säädettävä	vää suutinta (E) (+) (kuva 3).
	Termostaattiventtiilin laukeaminen Odota, että veden lämpötila palautuu oikeaksi.
Pumpun paine vaihtelee.	Vettä tulee ulkopuolisesta säiliöstä. Kytke kone vesijohtoon.
	Veden lämpötila liian korkea. Laske veden lämpötilaa.
	Pyörivä suutin on tukossa. Puhdista pyörivä suutin (kuva 5).
	Likainen tulovesisuodatin (L).	Puhdista suodatin (L) (kuva 5).
Moottori hurisee, mutta ei käynnisty.	Verkkojännite ei ole riittävä.	Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2).
	Jännitteen lasku johtuu jatkojohdosta. Tarkista jatkojohdon mitat.
	Kone on ollut pysähdyksissä pitkän aikaa.	Ota yhteyttä lähimpään huoltopalveluun.
	TSS viallinen.	Ota yhteyttä lähimpään huoltopalveluun.
Sähkömoottori ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että siihen tulee virtaa (*).
	TSS viallinen.	Ota yhteyttä lähimpään huoltopalveluun.
	Kone on ollut pysähdyksissä pitkän aikaa.	Työnnä työkalu (M) moottorin takapäässä olevaan reikään ja vapauta moottori (mallit, joihin asennettu) (kuva 5).
Vesivuoto.	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Vapaasti purkavan turvaventtiilin laukeaminen.	Ota yhteyttä lähimpään huoltopalveluun.
Liaallinen käyttöääni.	Veden lämpötila liian korkea.	Laske veden lämpötilaa (ks. teknisiä tietoja).
Öljyvuoto.	Tiivisteet ovat kuluneet.	Ota yhteyttä lähimpään huoltopalveluun.
Ainoastaan TSS-mallit: kone käynnistyy, vaikka pesupistooli on kiinni.	Viallinen tiiviste korkeapainepuolella tai veden kierrossa.	Ota yhteyttä lähimpään huoltopalveluun.
Ainoastaan TSS-mallit: vipua vedettäessä vettä ei tule ulos (kun tulovesiletku on asetettu paikoilleen).	Pyörivä suutin on tukossa. Puhdista pyörivä suutin (kuva 5).
Ei ota pesuainetta.	Säädettävä suutin on korkeapaineasennossa.	Aseta suutin "■" -asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössä on korkeapaineletkun jatkoletku.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä lähimpään huoltopalveluun.

(*) Jos moottori sammuu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuuttia ennen uutta käynnistystä (lämpökatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteyttä lähimpään huoltopalveluun.

MALLI SARJANUMERO XXXXXXXXX S/N,xxxxxxxxxx MADE N xxxxxx xxx V xx Hz kW x,x IP X5 xxx l/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX CE Distributed by xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

FI CE-standardienmukaisuustodistus

Me Annovi Reverberi S.p.A., Modena, Italia vakuutamme että seuraava(t) Black & Decker-kone(et):

Koneen nimike Korkeapainepesuri

Mallinro PW 1600 SL

Tehonkulutus 1,6 kW

on(ovat) seuraavien EY-direktiivien mukainen(mukaisia):

ja valmistettu seuraavien standardien tai standardoitujen asiakirjojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen eritelmän: Stefano Reverberi / AR Toimitusjohtaja - Via M.L. King 3 - 41122 Modena, Italia

Direktiivissä 2000/14/EY vaadittu standardienmukaisuuden arviointimenetelmä on toteutettu liitteen V mukaan.

Mitattu äänenpainetaso: 88 dB (A)

Guaranteed Sound Taattu äänenpainetaso: 89 dB (A)

Pvm: 25.10.2012

MODENA (I)

Stefano Reverberi Toimitusjohtaja

Tekniset tiedot

Tekniset tiedot (FI)	Mittayksikkö	PW 1600 SL
Kapasiteetti	l/min	5,5
Paine	MPa	8,5
Maksimipaine	MPa	12,5
Teho	kW	1,6
Syöttölämpötila	°C	50
Maksimisyöttöpaine	MPa	1
Pesupistoolin työntövoima maksimipaineella	N	9,4
Moottorin eristys	-	F-luokka
Moottorin suojaus	-	IPX5
Jännite	V/Hz	230/50
Suurin sallittu verkkovastus	Ω	-
Äänenpaine (K = 3 dB(A)) :	dB (A) 81,2
L_P4 (EN 60704-1)
L_WA (EN 60704-1)	dB (A) 89
Laitteen tärinä(K = 1,5 m/s2):	m/s2	3,72
Paino	kg	8

Oikeus teknisiin muutoksiin pidätetään!

(FI) TAKUU

Takuun voimassaoloaika määrätään tuotteen myyntimaassa voimassa olevissa määräyksissä (ellei valmistaja toisin ilmoita). Valmistajan takuu kattaa materiaali- ja valmistusviat ja standardeista poikkeavuuden takuun voimassaoloaikana. Siihen sisältyy viallisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei kata normaalisti kuluvia osia (venttiili, mäntä, vesitiiviste, öljytiiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyörät jne.),

Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:

• virheellinen tai sopimaton käyttö, laiminlyönti,
• myynti, ammattikäyttö tai vuokraus,
• ohjekirjassa annettujen huoltomääräysten noudattamatta jättäminen,
• valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset,
• ei-alkuperäisten varaosien tai varusteiden käyttö,
• kuljetusvauriot, ylimääräiset esineet tai aineet, onnettomuus,
• varastointiin liittyvät ongelmat.

Takuun voimaan saattamiseksi tulee esittää ostotodistus.

1 SÄKERHETSBESTÄMMELSER

2.1.12 OHT, ET MUUTUB SEADME JÖUDLUS. ÄRGE muutke pihustiotsiku originaaldiameetrit.

2.1.13 ÖNNETUSJUHTUMI OHT. ÄRGE jätke seadet järelvalveta.

2.1.14 LÜHISE OHT. ÄRGE lohistage seadet elektrikaablist sikutades.
