KASUTUSJUHEND PW1600SL Plus BLACK & DECKER

1.1 Teie poolt ostetud seade on körgtehnoloogiline toode, mis on loodud ühe Euroopa juhtiva körgsurvepumpasid tootva firma poolt. Parima tulemuse saavutamiseks lugege tähelepanelikult käesolevat brošüüri ning sellega pestes järgige alati seadme kasutamise juhiseid. Ühendamise, kasutamise ja hooldamise ajal rakendage kõiki ohutusabinõusid, et tagada iseenda ja teiste lähedal viibijate ohutus. Lugege ohutuseeskirjad hoolikalt läbi ning järgige neid alati; vastasel korral võib see ohustada teie elu ja ohutust või põhjustada kulukaid kahjusid.

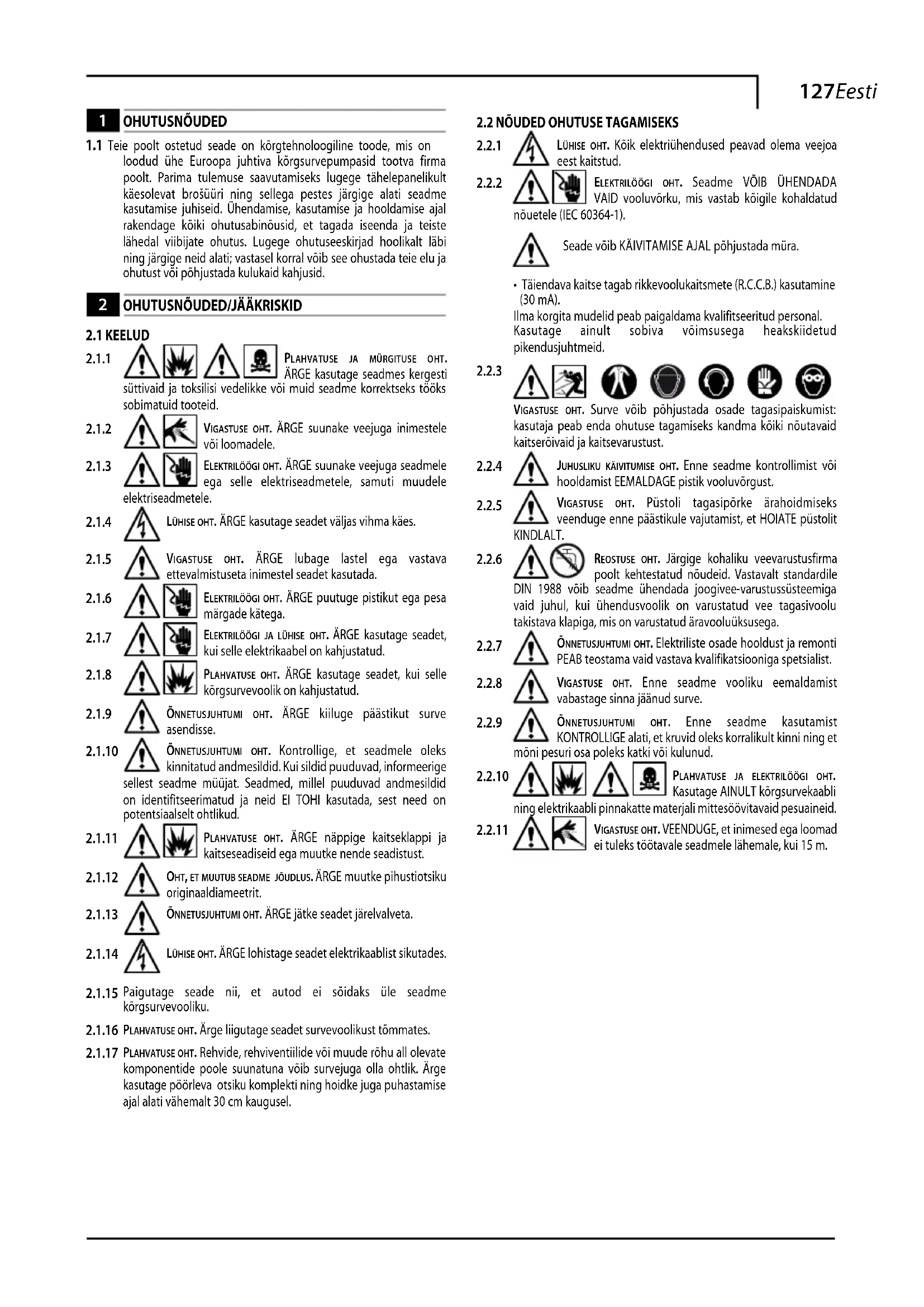

2 OHUTUSNÖUDED/JÄÄKRISKID

2.1 KEELUD

2.1.1 PLAHVATUSE JA MÜRGITUSE OHT. ÄRGE kasutage seadmes kergesti süttivaid ja toksilisi vedelikke või muid seadme korrektseks tööks sobimatuid tooteid.

2.1.2 VIGASTUSE OHT. ÄRGE suunake veejuga inimestele või loomadele.

2.1.3 ELEKTRILÖÖGI OHT. ÄRGE suunake veejuga seadmele ega selle elektriseadmetele, samuti muudele elektriseadmetele.

2.1.4 LÜHISE OHT. ÄRGE kasutage seadet väljas vihma käes.

2.1.5 VIGASTUSE OHT. ÄRGE lubage lastel ega vastava ettevalmistuseta inimestel seadet kasutada.

2.1.6 ELEKTRILÖÖGI OHT. ÄRGE puutuge pistikut ega pesa märgade kätega.

2.1.7 ELEKTRILÖÖGI JA LÜHISE OHT. ÄRGE kasutage seadet, kui selle elektrikaabel on kahjustatud.

2.1.8 PLAHVATUSE OHT. ÄRGE kasutage seadet, kui selle körgsurvevoolik on kahjustatud.

2.1.9 ÖNNETUSJUHTUMI OHT. ÄRGE kiiluge päästikut surve asendisse.

2.1.10 ÖNNETUSJUHTUMI OHT. Kontrollige, et seadmele oleks kinnitatud andmesildid. Kui sildid puuduvad, informeerige sellest seadme müüjat. Seadmed, millel puuduvad andmesildid on identifitseerimatud ja neid El TOHI kasutada, sest need on potentsiaalselt ohtlikud.

2.1.11 PLAHVATUSE OHT. ÄRGE näppige kaitseklappi ja kaitseseadiseid ega muutke nende seadistust.

2.1.15 Paigutage seade nii, et autod ei söidaks üle seadme körgsurvevooliku.

2.1.16 PLAHVATUSE OHT. Ärge liigutage seadet survevoolikust tömmates.

2.1.17 PLAHVATUSE OHT. Rehvide, rehviventiilide või muude rõhu all olevate komponentide poole suunatuna võib survejuga olla ohtlik. Ärge kasutage pöörleva otsiku komplekti ning hoidke juga puhastamise ajal alati vähemalt 30 cm kaugusel.

2.2 NÖUDED OHUTUSE TAGAMISEKS

2.2.1 LÜHISE OHT. Köik elektriühendused peavad olema veejoa eest kaitstud.

2.2.2 ELEKTRILÖĞI OHT. Seadme VÕIB ÜHENDADA VAID vooluvörku, mis vastab köigile kohaldatud nöuetele (IEC 60364-1).

Seade võib KÄIVITAMISE AJAL põhjustada müra.

• Täiendava kaitse tagab rikkevoolukaitsmete (R.C.C.B.) kasutamine (30 mA).

Ilma korgita mudelid peab paigaldama kvalifitseeritud personal. Kasutage ainult sobiva võimsusega heakskiidetud pikendusjuhtmeid.

2.2.3

VIGASTUSE OHT. Surve võib põhjustada osade tagasipaiskumist: kasutaja peab enda ohutuse tagamiseks kandma kõiki nõutavaid kaitserõivaid ja kaitsevarustust.

2.2.4 JUHUSLIKU KÄIVITUMISE OHT. Enne seadme kontrollimist või hooldamist EEMALDAGE pistik vooluvõrgust.

2.2.5 VIGASTUSE OHT. Püstoli tagasipörke ärahoidmiseks veenduge enne päästikule vajutamist, et HOIATE püstolit KINDLALT.

2.2.6 REOSTUSE OHT. Järgige kohaliku veevarustusfirma poolt kehtestatud nõudeid. Vastavalt standardile DIN 1988 võib seadme ühendada joogivee-varustussüsteemiga vaid juhul, kui ühendusvoolik on varustatud vee tagasivoolu takistava klapiga, mis on varustatud äravooluüksusega.

2.2.7 ÖNNETUSJUHTUMI OHT. Elektriliste osade hooldust ja remonti PEAB teostama vaid vastava kvalifikatsiooniga spetsialist.

2.2.8 VIGASTUSE OHT. Enne seadme vooliku eemaldamist vabastage sinna jäänud surve.

2.2.9 ÖNNETUSJUHTUMI OHT. Enne seadme kasutamist KONTROLLIGE alati, et kruvid oleks korralikult kinni ning et möni pesuri osa poleks katki või kulunud.

2.2.10 PLAHVATUSE JA ELEKTRILÖÖGI OHT. Kasutage AINULT kõrgsurvekaabli ning elektrikaabli pinnakatte materjali mittesöövitavaid pesuaineid.

2.2.11 VIGASTUSE OHT. VEENDUGE, et inimesed ega loomad ei tuleks töötavale seadmele lähemale, kui 15 m.

3 ÜLDTEAVE (JOONIS 1)/LK.3

3.1 Kasutusjuhendi kasutamine

Käesolev kasutusjuhend on seadme lahutamatu osa, hoidke see kindlasti alles! Enne seadme paigaldamist ning kasutamist lugege juhend hoolikalt läbi. Seadme müümisel tuleb uuele omanikule kaasa anda ka seadme juurde kuuluv kasutusjuhend.

3.2 Tarneteave

Seade on pakitud kartongkasti ning tarnimise ajaks osaliselt lahti monteeritud.

Pakend on näidatud joonisel 1

3.2.1 Seadmega kaasasolev dokumentatsioon

A1 Kasutus- ja hooldusjuhend

A2 Ohutusjuhised

A3 Nõuetele vastavuse deklaratsioon

A4 Garantiitingimused

3.3 Pakkematerjali käitlemine

Tarnimisel kasutatav pakkematerjal pole keskkonnaohtlik, kuid tuleb siiski kas taaskasutusse võtta või vastavalt kasutajariigi nõuetele hävitada.

3.4 Turvamärgistused

Järgige seadme turvamärgistustele vastavaid juhiseid.

Kontrollige, et need on olemas ja loetavad; vastasel korral paigaldage algsesse asukohta asendusmärgistused.

Sümbol E1 – Näitab, et seadet ei tohi käidelda majapidamisjäätmetena; vaid tuleks tagastada

edasimüüjale, kelle käest seadme ostsite (nt uue seadme ostmisel). Seadme elektrilisi ja elektroonilisi osi ei tohi taaskasutada selleks ebasobival otstarbel, kuna need osad sisaldavad tervistkahjustavaid aineid.

Sümbol E2 – Näitab, et seade on möeldud professionaalseks kasutamiseks (nt asjatundjatele, kes on kursis seadme

käsitsemiseks vajalike tehniliste, regulatoorsete ja seadusandlike aspektidega, ning oskavad seadet kasutada ja hooldada).

Sümbol E3 – Näitab, et seade on möeldud tavakasutuseks (kodukasutuseks).

4 TEHNILINE TEAVE (JOONIS 1)/LK.3

4.1 Kasutusotstarve

Käesolev seade on möeldud kasutamiseks söidukite, masinate, paatide, vuukide jms mitteprofessionaalsel puhastamisel. Kasutades puhast vett ja biolagundavaid keemilisi puhastusvahendeid võite vabaneda raskestieemaldatavatest plekkidest.

Sõidukimootorite pesemisel tuleb kindlasti jälgida, et pesuvesi saaks mootorist nõuetekohaselt eemaldatud.

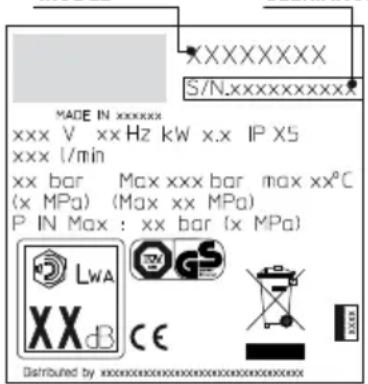

-Sisselaskeveetemperatuur:vt seadme andmesilti.

- Siseneva vee rõhk: min 0,1 Mpa – max 1 MPa.

-Töökeskkonnatemperatuur:üle 0°C.

Seade vastab standardile EN 60335-2-79/A1.

4.2 Kasutus

Esikaanel olev sümbol tähistab seadme kasutusotstarvet (professionaalne või tavakasutus).

4.3 Ebaõige kasutamine

Isikud, kes ei oska seadet kasutada või pole lugenud või mõistnud kasutusjuhendi juhiseid, ei tohi seadet kasutada.

Seadmes on keelatud kergestisüttivate, plahvatusohtlike ja toksiliste vedelike kasutamine.

Keelatud on seadme kasutamine potentsiaalselt tule- või plahvatusohtlikus keskkonnas.

Keelatud on piraatvaruosade kasutamine. Kasutage vaid spetsiaalselt käesoleva mudeli tarvis valmistatud varuosi.

Keelatud on seadme igasugune muutmine. Seadme muutmine ükskõik millisel moel toob kaasa vastavusdeklaratsiooni kehtetuks muutumise ning vabastab tootja igasugusest seadmega seotud haldus- ja kriminaalvastutusest.

4.4 Pöhikomponendid

B1 Reguleeritav pihustiotsik B5 Körgsurvevoolik
B2 Püstolitoru pikendus B6 Pesuainemahuti
B3 Püstol koos turvakaitsega (selle funktsiooniga mudelitel)
B4 Toitekaabel koos pistikuga (selle funktsiooniga mudelitel)

4.4.1 Tarvikud (kui lisatud komplekti - vt joonist 1)

C1 Otsikupuhasti C6 Veeimukomplekt

C2 Pöörlevate otsikute C7 Torupuhastuskomplekt

komplekt

C8 Suure pinna harjakomplekt

C3 Käepide C9 Adapterikomplekt
C4 Hari C10 Määrdetuub
C5 Voolikupool (kui kuulub komplekti)

4.5 Ohutusseadmed

Hoiatus! Ärge puut

- Kaitse- ja/või surveklapp.

Kaitseklapp on ühtlasi ka surveklapp. Püstoli päästiku vabastamisel klapp avaneb ning vesi hakkab läbi pumba sisselaskeava retsirkuleerima või voolab maha.

• Termostaadiklapp (D1, kui on paigaldatud)
  Kui veetemperatuur ületab tootja seatud temperatuuri, lastakse termostaadiklapi kaudu välja kuuma vett ning asendatakse see sama koguse külma veega, kuni saavutatakse öige temperatuur.
• Turvakaitse (D): takistab vee juhuslikku pihustamist.

5 SEADISTUSTEAVE (JOONIS 2)/LK.4

5.1 Monteerimine

Hoiatus! Üheqi mor

Ühegi monteerimis- ega seadistamistoimingu ajal ei eade olla vooluvörku ühendatud.

Monteerimisjuhend on toodud joonisel 2.

5.2 Pöörleva otsiku paigaldamine

(vastava funktsiooniga mudelite puhul).
Pöörlevate otsikute komplekt võimaldab saavutada suuremat pesemisvõimsust.
Pöörleva otsiku kasutamine võib vähendada rõhku kuni 25% võrreldes reguleeritava otsikuga saavutatava rõhuga.
Pöörlev otsik on tänu veejoa pöörlemisele siiski suurema puhastusjõuga.

5.3 Vooluvörku ühendamine

Hoiatus! Veenduge

Hoiatus!

⚠️ Veenduge, et vooluallika pinge ning sagedus (Volt – Hz) on vastavuses seadme andmesildil näidatud spetsifikatsiooniga (joonis 2). Veenduge, et vooluvörk, kuhu seadme ühendate, on korralikult maandatud, ning varustatud diferentsiaalkaitselülitiga (30 mA), mis tagaks lühise korral seadme vooluvörgust eemaldamise.

5.3.1 Pikenduskaabli kasutamine

Kasutage "IPX5" kaitseastmega juhtmeid ja pistikuid.

Pikenduskaabli ristlöige peab olema vastavuses pikenduskaabli pikkusega – mida pikem kaabel, seda suurem ristlöige. Vt tabelit I.

5.4 Ühendus veevarustusallikaga

Hoiatus! Kasutage

Hoiatus!

⚠ Kasutage vaid puhast või filtreeritud vett! Veevõtukraani sissepritse peab vastama pumba võimsusele.

Seade tuleks paigutada veevarustusallikale võimalikult lähedale.

5.4.1 Ühenduskohad

● Vee väljalaskeava (OUTLET)
■ Filtriga varustatud vee sisselaskeava (INLET)

5.4.2 Veevarustussüsteemi ühendamine

Seadme vöib otse joogiveevarustussüsteemi ühendada vaid juhul, kui ühendusvoolik on varustatud nöuetekohase, vee tagasivoolu takistava klapiga. Ühendusvoolik peab olema vähemalt ∅ 13 mm ning armeeritud.

6 REGULEERIMISTEAVE (JOONIS 3)/LK.5

6.1 Pihustiotsiku reguleerimine (vastava funktsiooniga mudelite puhul) Veejuga saab reguleerida otsiku (E) abil.

6.2 Pesuaine juurdevool (vastava funktsiooniga mudelite puhul) Pesuaine juurdevoolu reguleeritakse regulaatori (F) abil.

6.3 Pesuaine rõhu reguleerimine

Pesuaine doseerimiseks öige röhu all (vastava funktsiooniga mudelite puhul) seadke kohandatav otsik (E) asendisse "■".

6.4 Röhu reguleerimine (vastava funktsiooniga mudelite puhul)

Tööröhu reguleerimiseks kasutatakse regulaatorit (G). Röhku saate vaadata sisseehitatud röhumõõturilt.

7 SEADME KASUTUSTEAVE (JOONIS 4)/LK.5

7.1 Nupud

-Käivituslüliti(H).

Keerates lüliti asendisse (ON/1):

a) käivitate mootori (TSS-ita (täieliku katkestussüsteemita) mudelid); b) võimaldate mootori käivitumise (TSS-iga varustatud mudelid). Kui käivitusseadmel on signaal-lamp, peaks see süttima.

Kui saadaval on seaded "low/high", kasutage neid järgmiselt:

Low:madalsurvepesu

High:kõrgsurvepesu

Seadme väljalülitamiseks seadke käivitusseadme lüliti asendisse (OFF/0). Kui käivitusseadmel on signaal-lamp, peaks see kustuma.

- Veejoa kontrollkang (I).

Hoiatus!

⚠️ Töötamise ajal peab pesur paiknema tugeval ja kindlal alusel, nagu näidatud joonisel 4.

7.2 Käivitamine

1) Avage veevõtukraan lõpuni.
2) Vabastage turvakaitse (D).
3) Enne töö alustamist hoidke püstoli päästikut paar sekundit all ning käivitage siis seade lülitist (ON/1).

Hoiatus!

⚠ Enne seadme käivitamist kontrollige, et voolik oleks kindlalt ühendatud. Seadme töötamine ilma veeta kahjustab seadet. Ärge katke töötava seadme ventilatsiooniavasid.

Mootori käitamine vastupäeva kahjustab pesurit.

TSS (täieliku katkestussüsteemiga) mudelid - automaatse vee juurdevoolu katkestussüsteemiga TSS mudelid:

• kui vabastate püstoli päästiku, põhjustab muutuv rõhk mootori automaatse peatumise (vt joonis 4);
• kui surute püstoli päästikut, põhjustab rõhu automaatne langus mootori käivitumise ning rõhk taastub mõne hetkega;
• kui TSS töötab korralikult, peaks püstoli päästiku vabastamine ja surumine toimima vähem kui 4-5 sekundiga.

Professionaalseks kasutuseks möeldud kolmefaasiliste mudelite esimesel kasutuskorral käivitage pesur esmalt lühikeseks ajaks, et kontrollida, kas mootor keerleb öiges suunas. Kui mootori ventilaator keerleb vastupäeva, vahetage elektripistiku kolmest faasitraadist (L1, L2, L3) kaks.

Seadmekahjustuste vältimiseks ärge laske sellel kuivalt töötada ning töö ajal ärge peatage veejuga kauemaks kui 10 minutiks korraga (ilma TSS-seadmeta mudelitel).

7.3 Seadme väljalülitamine

1) Keerake lüliti asendisse (OFF/0).
2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud öhk.
3) Kinnitage turvakaitse (D).

7.4 Taaskäivitamine

1) Vabastage turvakaitse (D).
2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud öhk.
3) Keerake lüliti tagasi asendisse (ON/1).

7.5 Hoiustamine

1) Lülitage seade välja (OFF/0).
2) Eemaldage pistik vooluvörgust.
3) Sulgege veevõtukraan.
4) Vabastage püstolisse jäänud öhk, kuni ka otsik on veest tühi.
5) Tühjendage ja loputage pesuainepaak pärast töö löpetamist.
Paagi pesemiseks kasutage puhast vett, mitte pesuainet.
6) Kinnitage turvakaitse (D).

7.6 Pesuaine kasutamine ja mahuti täitmine

Pesuaine kasutamisel peab reguleeritav otsik olema seatud asendisse "■ (vastava funktsiooniga mudelite puhul).

Pikema survevooliku kasutamine kui see, mis esialgselt seadmega kaasas, või täiendava voolikupikenduse kasutamine võib puhastusvahendi sissevõtmist vähendada või selle täielikult peatada Täitke mahuti tugeva lagundava toimega pesuainega.

Eemaldage mustus, kandes vees lahustatud pesuaine kuivale pinnale.

Vertikaalsete pindade pesemisel alustage puhastamist alt servast ja liikuge ülespoole. Laske pesuainel 1–2 minutit toimida, kuid jälgige, et pind ei kuivaks. Ka survejoaga pesemist alustage alt servast. Pesemiskaugus peab olema vähemalt 30 cm. Jälgige, et loputusvesi ei uhuks üle veel pesemata pindu.

Mõnikord on mustuse eemaldamiseks vaja harjaga hõõruda.

Heade pesemistulemuste saavutamiseks pole alati parim lahendus suur surve, sest see võib pindu kahjustada. Kõige peenemat reguleeritavad juga ega pöörlevat otsikut ei tohi kasutada örnadel ja värvitud osadel, samuti surve all olevatel osadel (nt rehvid, täiteventiilid jne).

Tõhus pesu sõltub samaväärselt nii kasutatava vee survest kui ka kogusest.

8 HOOLDAMINE (JOONIS 5)/LK.6 - (JOONIS 6)/LK.144

Käesolevas peatükis mitteloetletud hooldustoiminguid võivad teostada vaid selleks volitatud müügi- ja hoolduskeskused.

Hoiatus!

Enne seadme hooldamist veenduge, et pistik on võrgu pesast eemaldatud.

8.1 Otsiku puhastamine

1) eemaldage püstolitoru pikenduselt otsik.
2) puhastage puhasti (C1) abil otsikuava.

8.2 Filtri puhastamine

Kontrollige vee sisselaskeava filtrit (L) ja pesuainefiltrit (kui on paigaldatud) enne iga kasutamist ja puhastage vajadusel vastavalt juhistele.

8.3 Mootori ummistuse eemaldamine (vastava funktsiooniga mudelite puhul)

Pikema hoiustamise ajal võivad katlakivijäägid põhjustada mootori kinnikiilumise. Katlakiviummistuse eemaldamiseks pöörake veovõlli tööriistaga (M).

8.4 Pikem hoiustamine

Enne seadme talveks hoiustamist töödelge seda roostevastase mittetoksilise antifriisiga ja määrige määrdetuubis (kui kuulub komplekti) (C10) elevat määrdeainet kasutades üle O-röngad, nagu joonisel näidatud.

Pange seade kuiva, külma eest kaitstud kohta.

9 TÖRKEOTSING

Probleem Võimalikud	põhjused Kõrvaldamine
Pumbas puudub tööks vajalik surve	Pihustiotsik on kulunud Paigaldage uus otsik
	Veefilter on ummistunud Puhastage filter (L) (joon. 5)
	Veevarustusallika surve on liiga madal Keerake veekraan	lõpuni lahti
	Süsteemi on sattunud õhk Kontrollige vooliku ühendusi
	Pumbas on õhk	Lülitage seade välja ning klõpsutage püstoli päästikut, kuni vesi hakkab voolama ühtlase joana. Lülitage seade uuesti sisse
	Reguleeritav pihustiotsik pole korralikult paigaldatud	Pöörake reguleeritavat pihustiotsikut (E) (+) (joonis 3)
	Termostaadiklapp on lahti Oodake, kuni taastub öige veetemperatuur
Rõhk langeb seadme töötamise ajal	Vett võetakse mahutist Ühendage seade veevarustussüsteemiga
	Vesi on liiga kuum Kasutage jahedamat vett
	Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5)
	Vee sisselaskeava filter (L) on määrdunud Puhastage filter (L) (joon. 5)
Mootor "uriseb", kuid ei käivitu	Puudulik toide	Kontrollige, et vooluvõrgu pinge vastab seadme andmesildil näidatud spetsifikatsioonile (joonis 2)
	Pikenduskaabli kasutamisest tingitud pingelangus Veenduge pikenduskaabli sobivuses
	Seadet pole pikka aega kasutatud Võtke ühendust lähima volitatud hoolduskeskusega
	Viga on seotud TSS-i seadmega Võtke ühendust lähima volitatud hoolduskeskusega
Mootor ei käivitu	Toide puudub	Kontrollige voolu olemasolu vooluvõrgus, ning et pistik oleks korralikult pesas (*)
	Viga on seotud TSS-i seadmega Võtke ühendust lähima volitatud hoolduskeskusega
	Seadet pole pikka aega kasutatud	Vabastage kinnikiilunud mootor kruvikeeraja (M) abil läbi seadme tagaküljel paikneva augu (kui teie mudelil see on) (joonis 5)
Seadmest lekib vett	Tihendid on kulunud	Laske lähimas volitatud hoolduskeskuses paigaldada uued tihendid
	Kaitseklapp on aktiveerunud ja laseb vett välja	Pöörduge volitatud hoolduskeskusesse
Pesur "müriseb"	Vesi on liiga kuum Kasutage jahedamat vett (vt tehnilisi andmeid)
Seadmest lekib öli	Tihendid on kulunud	Võtke ühendust lähima volitatud hoolduskeskusega
Vaid TSS mudelitel: mootor käivitub ka siis, kui püstoli päästik on vabastatud	Kõrgsurvesüsteem või pumba hüdrosüsteem pole veekindel	Võtke ühendust lähima volitatud hoolduskeskusega
Vaid TSS mudelitel: püstoli päästiku vajutamisel ei tule vett (veevoolik on ühendatud)	Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5)
Seade ei võta pesuainet sisse	Reguleeritav otsik on seatud suurele survele	Seadke otsik asendisse "■" (joon. 3)
	Pesuaine on liiga tihe	Lahjendage veega
	Kasutatakse survevoolikupikendust	Paigaldage originaalvoolik
	Jäägid või takistus pesuaineahelas	Loputage puhta veega ja eemaldage takistus. Kui probleem ei kao, pöörduge volitatud hoolduskeskusesse

(*) Kui mootor käivitub, kuid töötamise ajal pole võimalik seda taaskäivitada, oodake enne käivitusprotseduuri kordamist 2–3 minutit (ülekoormuskatkesti on välja lülitatud).
Kui probleem kordub, pöörduge lähima volitatud hoolduskeskuse poole.

MUDEL

XXXXXXXX S/Nxxxxxxxxxx MADE IN xxxxxx xxx V xx Hz kW x.x IP X5 xxx l/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XXdB CE Distributed by xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

SEERIANUMBER

ET EÜ vastavuslause

Meie, Annovi Reverberi S.p.A., Modena, Itaalia kinnitame, et järgmised Black & Decker seadme andmed:

Seadme tähis Körgsurve pesur

mudel, nr/tüüp PW 1600 SL

sisendvõimsus 1,6 kW

on kooskõlas Euroopa direktiividega:

2006/42/EÜ, 2006/95/EÜ, 2002/95/EÜ, (2011/65/EÜ), 2002/96/EÜ, 2004/108/EÜ, 2000/14/EÜ

ja seade on valmistatud kooskõlas järgmiste standarditega või

standardiseeritud dokumentidega: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Tehnilise dokumentatsiooni väljastamise eest vastutava isiku nimi ja aadress: Stefano Reverberi / ARi tegevjuht - Via ML King, 3 - 41122 Modena, Itaalia

Vastavuse hindamise toiming korraldati kooskõlas direktiivi 2000/14/EÜ V lisaga.

Mõõdetud müravõimsustase: 88 dB (A)

Tagatud müravõimsustase: 89 dB (A)

Kuupäev: 25.10.2012

MODENA (I)

Stefano Reverberi Tegevdirektor

Tehnilised Andmed

Tehnilised andmed (ET) Ühikud		PW 1600 SL
Vee läbivool	l/min	5,5
Surve	MPa	8,5
Max surve	MPa	12,5
Võimsus	kW	1,6
Siseneva vee T°	°C	50
Max siseneva vee surve	MPa	1
Püstoli tagasipõrge max rõhu puhul	N	9,4
Mootori isolatsioon	-	Class F
Mootori kaitse	-	IPX5
Pinge	V/Hz	230/50
Maksimaalselt lubatav võrguimpedants	Ω	-
Müratase (K = 3 dB(A)) : L_F4 (EN 60704-1) L_WA (EN 60704-1)	dB (A) 81,2dB (A) 89
Vibratsioon (K = 1,5 m/s2):	m/s2	3,72
Kaal	kg	8

Tehniiste muudatuste öigused reserveeritud!

(ET) GARANTII

Garantii kestus vastab asjakohasele seadusandlusele toote müümise riigis (kui tootja ei ole teisiti märkinud).

Garantii hölmab materjali, konstruktsiooni ja vastavuse defekte garantiiperiooodil, mille ajal vahetab tootja välja defektiga osad ning parandab või asendab tavakasutuse käigus ülemäära kulunud toote.

Garantii ei laiene tavapärase kulumisega osadele (klapid, kolvid, vee- ja ölitihendid, vedrud, röngastihendid ning tarvikutele nagu näiteks voolikud, püstolid, harjad, rattad jms).

Garantii ei laiene defektidele, mis on põhjustatud või tekkinud:

• ebaotstarbekohasest kasutamisest, väärkohtlemisest või hooletusest,
• kasutamisest ärilisel, professionaalsel või rentimise eesmärgil,
• kui pole järgitud seadme kasutusjuhendis kirjeldatud kasutus- ja hooldustingimusi,
• seadme parandamisest volitusteta isiku poolt,
• piraattarvikute või-osade kasutamisest,
• tarnimise käigus, väliste tegurite või ainete tekitatud, aga ka juhuslike kahjustuste tagajärjel,
• ladustamise ja hoiustamisega seotud probleemide töttu.

Garantii jõustumiseks peavad kasutajad esitama ostu tõestavad dokumendid.
