NAUDOJIMO INSTRUKCIJA PW1600SL Plus BLACK & DECKER

1.1 Irenginys, kurj jüs jsigijote, yra pažangios technologijos produktas, kurj jums pristato viena iš pirmaujančių Europoje aukšto slėgio siurblių gamybos jmonių. Norėdami maksimaliai išnaudoti savo irenginio galimybes, atidžiai perskaitykite šį lankstinuką ir naudokitės jame pateikiamomis instrukcijomis kiekvieną kartą, kai naudojatės juo. Jungdami, naudodami ir tvarkydami prietaisą imkitės visų reikiamų atsargumo priemonių ir apsisaugokite bei apsaugokite šalia esančius aplinkinius. Atidžiai perskaitykite saugos nurodymus ir visada jų laikykitės; priešingu atveju galima susižaloti bei sugadinti turtą.

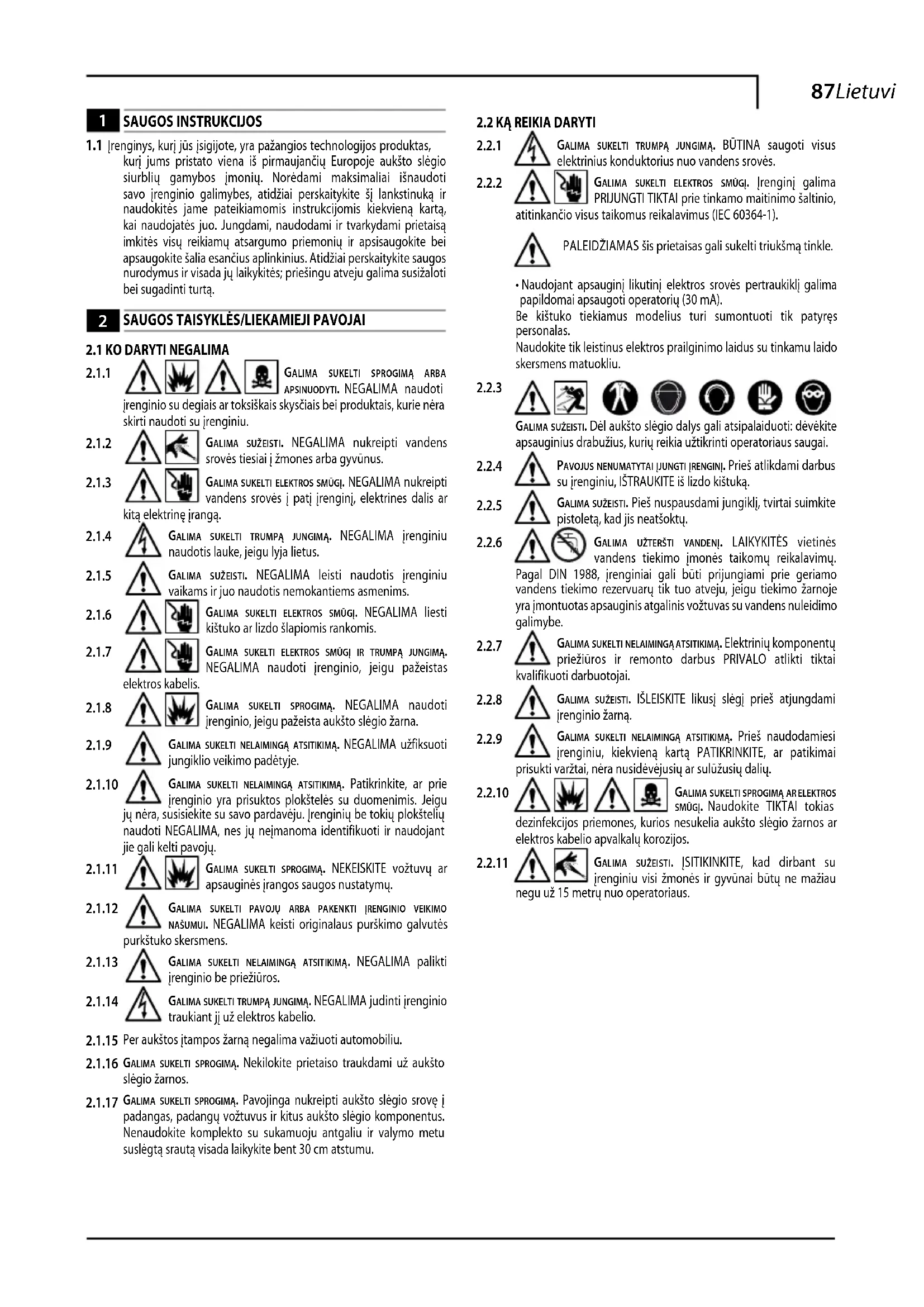

2 SAUGOS TAISYKLÈS/LIEKAMIEJI PAVOJAI

2.1 KO DARYTI NEGALIMA

2.1.1

GALIMA SUKELTI SPROGIMĄ ARBA APSINUODYTI. NEGALIMA naudoti

jrenginio su degiais ar toksiškais skysčiais bei produktais, kurie néra skirti naudoti su jrenginiu.

2.1.2

GALIMA SUŽEISTI. NEGALIMA nukreipti vandens srovės tiesiai j žmones arba gyvūnus.

GALIMA SUKELTI ELEKTROS SMÜGI. NEGALIMA nukreipti vandens srovės i patį jrenginį, elektrines dalis ar nga.

[Non-Text]

GALIMA SUKELTI TRUMPĄ JUNGIMĄ. NEGALIMA jrenginiu naudotis lauke, jeigu lyja lietus.

2.1.4

GALIMA SUŽEISTI. NEGALIMA leisti naudotis jrenginiu vaikams ir juo naudotis nemokantiems asmenims.

2.1.5

GALIMA SUKELTI ELEKTROS SMÜGI. NEGALIMA liesti kištuko ar lizdo šlapiomis rankomis.

2.1.6

GALIMA SUKELTI ELEKTROS SMUGI IR TRUMPĄ JUNGIMA. NEGALIMA naudoti jrenginio, jeigu pažeistas

2.1.7

GALIMA SUKELTI SPROGIMA. NEGALIMA naudoti jrenginio, jeigu pažeista aukšto slėgio žarna.

2.1.8

GALIMA SUKELTI NELAIMINGA ATSITIKIMA. NEGALIMA užfiksuoti jungiklio veikimo padėtyje.

2.1.9

GALIMA SUKELTI NELAIMINGA ATSITIKIMA. Patikrinkite, ar prie jrenginio yra prisuktos plokštelės su duomenimis. Jeigu susisiekite su savo pardavėju. Jrenginių be tokių plokštelių NEGALIMA, nes jų nejmanoma identifikuoti ir naudojant elti pavojų.

2.1.10

GALIMA SUKELTI SPROGIMA. NEKEISKITE vožtuvų ar apsauginės įrangos saugos nustatymų.

2.1.12

GALIMA SUKELTI PAVOJU ARBA PAKENKTI IRENGINIO VEIKIMO NAŠUMUI. NEGALIMA keisti originalaus purškimo galvutės ko skersmens.

[Non-Text]

GALIMA SUKELTI NELAIMINGA ATSITIKIMA. NEGALIMA palikti jrenginio be priežiūros.

2.1.13

GALIMA SUKELTI TRUMPĄ JUNGIMA. NEGALIMA judinti jrenginio traukiant jį už elektros kabelio.

2.1.14

2.1.15 Per aukštos įtampos žarną negalima važiuoti automobiliu.

2.1.16 GALIMA SUKELTI SPROGIMA. Nekilokite prietaiso traukdami už aukšto slėgio žarnos.

2.1.17 GALIMA SUKELTI SPROGIMA. Pavojinga nukreipti aukšto slėgio srove i padangas, padangu vožtuvus ir kitus aukšto slėgio komponentus. Nenaudokite komplekto su sukamuoju antgaliu ir valymo metu suslėgtą srautą visada laikykite bent 30 cm atstumu.

2.2 KĄ REIKIA DARYTI

2.2.1

GALIMA SUKELTI TRUMPĄ JUNGIMĄ. BŪTINA saugoti visus elektrinius konduktorius nuo vandens srovės.

2.2.2

GALIMA SUKELTI ELEKTROS SMÜGI, [rengini] galima PRIJUNGTI TIKTAI prie tinkamo maitinimo šaltinio, nčio visus taikomus reikalavimus (IEC 60364-1).

PALEIDŽIAMAS šis prietaisas gali sukelti triukšmą tinkle.

- Naudojant apsauginį likutinį elektros srovės pertraukikljį galima papildomai apsaugoti operatorių (30 mA).

Be kištuko tiekiamus modelius turi sumontuoti tik patyres personalas.

Naudokite tik leistinus elektros prailginimo laidus su tinkamu laido skersmens matuokliu.

2.2.3

GALIMA SUŽEISTI. Dėl aukšto slėgio dalys gali atsipalaiduoti: dévėkite apsauginius drabužius, kurių reikia užtikrinti operatoriaus saugai.

2.2.4

PAVOJUS NENUMATYTAI JUNGTI IRENGINJ. Prieš atlikdami darbus su jrenginiu, IŠTRAUKITE iš lizdo kištuka.

2.2.5

GALIMA SUŽEISTI. Pieš nuspausdami jungiklj, tvirtai suimkite pistoletą, kad jis neatšoktu.

2.2.6

GALIMA UŽTERŠTI VANDENI. LAIKYKITĖS vietinės vandens tiekimo jmonės taikomų reikalavimų. DIN 1988, irenginiai gali būti prijungiami prie geriamo s tiekimo rezervuarų tik tuo atveju, jeigu tiekimo žarnoje ntuotas apsauginis atgalinis vožtuvas su vandens nuleidimo ne.

2.2.7

GALIMA SUKELTI NELAIMINGA ATSITIKIMA. Elektrinių komponentų priežiūros ir remonto darbus PRIVALO atlikti tiktai oti darbuotojai.

2.2.8

GALIMA SUŽEISTI. IŠLEISKITE likusį slėgį prieš atjungdami įrenginio žarną.

2.2.9

GALIMA SUKELTI NELAIMINGA ATSITIKIMA. Prieš naudodamiesi jrenginiu, kiekvieną kartą PATIKRINKITE, ar patikimai varžtai, nėra nusidėvėjusių ar sulūžusių dalių.

2.2.1

GALIMA SUKELTI SPROGIMĄ AR ELEKTROS SMUGI. Naudokite TIKTAI tokias nesukelia aukšto slėgio žarnos ar ijos.

dezinfekcijos priemones, kurios nesukelia aukšto slėgio žarnos ar elektros kabelio apvalkalų korozijos.

2.2.1

GALIMA SUŽEISTI. ISITIKINKITE, kad dirbant su jrenginiu visi žmonės ir gyvūnai būtų ne mažiau rų nuo operatoriaus.

3 BENDROJI INFORMACIJA (1 PAV.)/PUSLAPIS 3

3.1 Instrukcijos naudojimas

Ši instrukcija yra jrenginio pakuotės dalis, ją reikia išsaugoti, kad prireikus galima būtų pasinaudoti ateityje. Prieš montuodami ir naudodami jrenginį, atidžiai ją perskaitykite. Kai jrenginys parduodamas, pardavėjas kartu su juo naujajam savininkui turi perduoti ir šią instrukciją.

3.2 Pristatymas

Irenginys pristatomas kartoninėje dėžėje, dalinai surinktas.

Pakuotė pavaizduota 1 pav.

A1 Naudojimo ir priežiūros instrukcija

A2 Saugos instrukcijos

A3 Suderinamumo liudijimas

A4 Garantijos taisyklės

3.3 Pakuotės medžiagų išmetimas

Pakuotės medžiagos neteršia aplinkos, tačiau jas vis tiek reikia išmesti arba atiduoti perdirbti laikantis vietinių taisyklių.

3.4 Saugos ženklai

Laikykitės instrukcijų, pateiktų su saugos ženklais, pridėtais prie įrenginio.

Isitikinkite, kad jie yra savo vietose ir yra aiškūs; kitu atveju juos pakeiskite.

Simbolis E1 – Nurodo, kad jrenginiu jrenginiu negalima atsikratyti kaip paprastomis atliekomis; nusipirkus nauja

jrenginį senajį reikia gražinti pardavėjui. Įrenginio elektros ir elektroninės dalys negali būti dar kartą panaudotos, nes jose yra sveikatai pavojų keliančių medžiagų.

Simbolis E2 - Nurodo, kad jrenginys yra skirtas profesionaliam naudojimui. T. y. patyrusiems žmonėms,

kurie yra informuoti apie susijusius techninius, reguliuojamuosius ir teisinius aspektus bei gali atlikti darbus, būtinus naudoti ir prižiūrėti jrenginį.

Simbolis E3 – Nurodo, kad jrenginys yra skirtas neprofesionaliam naudojimui (naudojimui namuose).

4 TECHNINÉ INFORMACIJA (1 PAV.)/PUSLAPIS 3

4.1 Numatytasis naudojimas

Šis irenginys yra skirtas individualiam naudojimui – valyti transporto priemones, mechanizmus, valtis, mürines konstrukcijas ir pan., pašalinti prikibusj purvą naudojant švarų vandenį ir biologiškai išskaidomus cheminius detergentus.

Transporto priemonių variklius galima valyti tik tuo atveju, jei nešvarus vanduo pašalinamas reguliuojant išleidimo jėgą.

- Ileidžiamo vandens temperatūra: žr. jrenginio parametru plokštelę.

- Įtekančio vandens slėgis: min. 0,1 Mpa – maks. 1 MPa.

- Darbinės aplinkos temperatūra: aukštesnė nei 0 °C.

Irenginys atitinka EN 60335-2-79/A1 reikalavimus.

4.2 Operatorius

Simbolis, esantis ant priekinio dangčio, nurodo, kad jrenginiu turi dirbti operatorius (profesionalus arba neprofesionalus).

4.3 Netinkamas naudojimas

Draudžiama naudoti jrengini nekvalifikuotiems asmenims arba tiems, kurie neperskaitė ir nesuprato instrukciju.

Draudžiama i jrenginj pilti degius, sprogius ar toksiškus skysčius.

Draudžiama naudoti jrenginj potencialiai degioje arba sprogioje atmosferoje.

Draudžiama naudoti neoriginalias atsargines dalis ir kitas atsargines dalis, kurios nėra specialiai skirtos naudoti su šiuo modeliu.

Draudžiama kaip nors modifikuoti jrenginį. Bet koks jrenginio modifikavimas panaikina atitikimo deklaracijos galiojimą ir atleidžia gamintoją nuo atsakomybės pagal civilinę ir baudžiamają teisę.

4.4 Pagrindiniai komponentai

B1 Reguliuojamo purškimo B5 Aukšto slėgio žarna

intensyvumo purkštukas B6 Rezervuaras detergentams

B2 Strypas (modeliams, turintiems šia

B3 Pistoletas su saugikliu funkcija)

B4 Maitinimo kabelis su kištuku (modeliams, turintiems šią funkcija)

4.4.1 Papildoma jranga (Jei jtraukta i paskirstymo komplektą - žr. 1 pav.)

C1 Purkštuko valymo įrankis C7 Kanalizacijos vamzdžių valymo

C2 Besisukančio purkštuko rinkinys

rinkinys C8 Didelio paviršiaus šepečio

C3 Rankena rinkinys

C4 Šepetys C9 Adapterių rinkinys

C5 Žarnos ritinys C10 Tepalo vamzdelio

C6 Vandens siurbimo rinkinys (jei pridedamas) tepimas

4.5 Apsauginiai jrenginiai

Dèmesio - Pavojinga!

Nelieskite ir nekoreguokite apsauginio vožtuvo nustatymo.

- Apsauginis vožtuvas ir / arba slėgio ribojimo vožtuvas.

Apsauginis vožtuvas kartu yra ir slégio ribojimo vožtuvas. Atleidus pistoleto gaiduką vožtuvas atsidaro ir vanduo teka pro siurblio jvadą arba iššvirksčiamas ant žemės.

- Termostatinis vožtuvas (D1 jei sumontuotas)

Jei vandens temperatūra viršija gamintojo nustatytą temperatūrą, termostato vožtuvas išleidžia karštą vandenį ir įleidžia tiek pat šalto vandens, kol nusistovi reikiama temperatūra.

- Apsauginis sklastis (D): apsaugo nuo atsitiktinių vandens srovių.

5 MONTAVIMAS (2 PAV.)/PUSLAPIS 4

5.1 Surinkimas

Dèmesio - Pavojinga!

Visus montavimo ir surinkimo darbus galima atlikti tiktai atjungus jrenginj nuo maitinimo šaltinio.

Surinkimo seka pateikta 2 pav..

5.2 Besisukančio purkštuko surinkimas

(Modeliams su šia funkcija.)

Besisukantis purkštukas leidžia plauti intensyviau.

Naudojant sukamaji antgalj slėgis gali sumažėti 25% lyginant su slėgiu, kuris būna naudojant reguliuojamą antgalj.

Tačiau prietaisas su sukamuoju antgaliu plauna geriau dėl vandens srovės sukimosi.

5.3 Elektros sujungimas

Dèmesio - Pavojinga!

Patikrinkite, ar tinklo įtampa ir dažnis (V ir Hz) atitinka nurodytuosius ant jrenginio parametru plokštelės (2 pav.). [renginj galima jungti tik prie maitinimo šaltinio su tinkamu jžeminimu ir diferenciniu saugos pertraukikliu (30 mA), kad būtų galima nutraukti elektros tiekimą įvykus trumpam jungimui.

5.3.1 Ilgintuvų naudojimas

Naudokite laidus ir kištukus su „IPX5“ apsaugos lygiu.

Ilgintuvo skerspjūvis turi būti proporcingas jo ilgiui: kuo ilgesnis ilgintuvas, tuo didesnis turi būti jo skerspjūvis.

Žr. I lentelę.

5.4 Vandens tiekimo šaltinio prijungimas

Dèmesio - Pavojinga!

I jrenginj galima tiekti tik švarų arba filtruotą vandenj. I jrengini tiekiamo vandens kiekis turi atitikti siurblio talpą.

Irenginj prie vandens padavimo sistemos laikykite kiek jmanoma arčiau.

5.4.1 Sujungimo taškai

● Vandens išleidimo anga (OUTLET)
■ Vandens tiekimo anga su filtru (INLET)

5.4.2 Prijungimas prie pagrindinio vandens tiekimo rezervuaro Irenginj tiesiogiai prie geriamo vandens tiekimo šaltinio galima prijungti tik tuo atveju, jeigu tiekimo žarnoje įtaisytas apsauginis atbulinis vožtuvas, reguliuojantis vandens tiekimo jėgą. Žarna turi būti mažiausiai 13 mm skersmens, ji turi būti sutvirtinta.

6 INFORMACIJA APIE REGULIAVIMA (3 PAV.)/PUSLAPIS 5

6.1 Purkštuko reguliavimas (modeliams su šia funkcija) Vandens srovė reguliuojama reguliuojant purkštuką (E).

6.2 Detergentų srovės reguliavimas (modeliams, turintiems šią funkcija) Detergentų srovė reguliuojama reguliatoriumi (F).

6.3 Detergentų slėgio reguliavimas Nustatykite reguliuojamą purkštuką (E) „■“, kad detergentai būtų tiekiami tinkamo slėgio (modeliams su šia funkcija).

6.4 Slėgio reguliavimas (modeliams, turintiems šią funkciją) Reguliatorius (G) naudojamas reguliuoti darbinį slėgį. Slėgis rodomas manometre (kur įmontuotas).

7 INFORMACIJA APIE JRENGINIO NAUDOJIMA (4 PAV.)/PUSLAPIS 5

7.1 Valdikliai -Starteris(H)

Perjunkite starterio jungiklj i padėtį (ON/1 – jjungta), norėdami:

a) jjungti variklj (modeliams be TSS mechanizmo).

b) leisti naudoti variklj (modeliams su TSS mechanizmu):

Jeigu ant starterio yra lemputė, ji turi užsidegti.

Jeigu galimi „low/high“ – „aukštas/žemas“ nustatymai, juos naudokite taip:

Low – žemas: valymas naudojant žemą slęgį

High – aukštas: valymas naudojant aukštą slėgį

Norėdami įrenginį išjungti, nustatykite starterio jungiklį į padėtį (OFF/0 – išjungta).

Jeigu ant starterio yra lemputė, ji turi užgesti.

- Vandens srovės valdymo svirtis (I).

Dèmesio - Pavojinga!

Darbo metu jrenginys turi būti pastatytas, kaip yta 4 pav., ant tvirto, stabilaus paviršiaus.

7.2 Paleidimas

1) Iki galo atsukite vandens čiaupą.
2) Atidarykite apsauginį skląsti (D).
3) Laikykite kelias sekundes nuspaudę pistoleto jungiklj ir junkite jrenginį naudodami starterį (ON/1 – jungta).

Dèmesio - Pavojinga!

Prieš pradėdami darbą su įrenginiu, patikrinkite, ar patikimai prijungta vandens padavimo žarna. Naudodami įrenginį be vandens galite jį sugadinti. Kai įrenginys veikia, neuždenkite ventiliacijos grotelių.

TSS modeliams - TSS modeliuose su automatine tiekiamos srovės užblokavimo sistema:

• atleidus pistoleto jungiklj, dinaminis slėgis automatiškai išjungia variklj (žr. 4 pav.);
• nuspaudus pistoleto jungiklj, slėgis automatiškai nukrinta ir jsijungia variklis, netrukus slėgis yra atkuriamas;
• jeigu TSS veikia tinkamai, visos pistoleto jungiklio atleidimo ir nuspaudimo operacijos turi būti atliekamos trumpesniais nei 4-5 sekundžių intervalais.

Dirbdami su trifaziais modeliais, skirtais profesionaliam naudojimui, pirma trumpam paleiskite jrenginj, kad jsitikintumete, jog variklis veikia teisinga kryptimi. Jeigu variklio ventilatorius sukasi prieš laikrodžio rodyklę, sukeiskite du iš trijų laidų (L1, L2, L3) elektros kištuke.

Kad prietaisas nesugestų, neleiskite jam veikti be vandens ir veikiant prietaisui neišjunkite vandens ilgiau kaip 10-čiai minučių (modeliams be TSS įtaiso).

7.3 |renginio išjungimas

1) Nustatykite starterio jungiklj i padėtį (OFF/0 - išjungta).
2) Nuspauskite pistoleto jungiklj ir išleiskite žarnose likusj slėgį.
3) Užfiksuokite apsauginį skląstį (D).

7.4 Paleidimas

1) Atidarykite apsauginj skląstį (D).
2) Nuspauskite pistoleto jungiklj ir išleiskite žarnose likusj orą.
3) Nustatykite starteri i padėtį (ON/1 – jungta).

7.5 Laikymas

1) Išjunkite jrenginį (OFF/0 - išjungta).
2) Ištraukite kištuką iš lizdo.
3) Užsukite vandens čiaupa.
4) Išleiskite iš pistoleto likusj slėgį, kol iš purkštuko išbėgs visas vanduo.
5) Baige darba ištuštinkite ir išplaukite valiklio rezervuarą. Valiklio rezervuarą plaukite švariu vandeniu be valiklio.
6) Užfiksuokite pistoleto apsauginj skląstį (D).

7.6 Detergento papildymas ir naudojimas

Naudojant detergentą reguliuojamas purkštukas turi būti nustatytas „■“ (modeliams su šia funkcija).

Naudojant aukšto slėgio žarną, ilgesnę nei pateiktoji su prietaisu, arba naudojant žarnos prailgintuvą, ploviklio įsiurbimas galia sumažėti arba prietaisas jo gali visai nebejsiurbti Užpildykite rezervuarą itin valančiu detergentu.

7.7 Rekomenduojama valymo procedūra

Ištirpinkite purvą, padengdami sausą paviršių sumaišytu su vandeniu detergentu.

Kai valote vertikalius paviršius, valykite nuo apačios i viršų. 1-2 minutes palikite detergentą veikti, bet neleiskite paviršiui išdžiūti. Pradėdami nuo apačios, naudokite aukšto slėgio srove mažiausiai 30 cm atstumu.

Kartais nešvarumus reikia nugremžti gremžtuku.

Aukštas slėgis ne visada yra geriausias būdas išplauti, nes jis gali sugadinti kai kuriuos paviršius. Žemiausio reguliuojamo antgalio nustatymo nepatartina naudoti dažytiems arba trapiems komponentams, arba komponentams, kuriuose yra slėgio (pvz., padangoms, pripūtimo vožtuvams ir pan.)

Tinkamai nuplauti galima derinant tarpusavyje slėgį ir sunaudojamo vandens kiekį.

8 PRIEŽIŪRA (5 PAV.)/PUSLAPIS 6 - (6 PAV.)/PUSLAPIS 144

Bet kokiai priežiūros operacijai, kuri nėra aprašyta šiame skyriuje, atlikti reikia kreiptis i įgaliotą pardavimų ir techninės priežiūros centra.

Dèmesio - Pavojinga!

Prieš atlikdami kokius nors veiksmus su jrenginiu, ištraukite kištuką iš elektros lizdo.

8.1 Purkštuko valymas

1) Atjunkite strypą nuo purkštuko.
2) Naudodami įrankį (C1) iš purkštuko angos pašalinkite susikaupusį purvą.

8.2 Filtro valymas

Kiekvieną kartą prieš naudojimą patikrinkite įtekėjimo filtrą (L) ir valiklio (jei jis sumontuotas), ir jei reikia, išvalykite atitinkamai pagal nurodymus.

8.3 Variklio pravalymas (modeliams, turintiems šią funkcija)

Jeigu jrenginys ilgai nenaudojamas, del kalkių nuosėdų variklis gali užstrigti. Kad variklis vėl veiktų, pasukite kardaninį veleną įrankiu (M).

8.4 Laikymas pasibaigus sezonui

Prieš padėdami įrenginį žiemai, sutepkite jį nekoroziniu netoksišku skysčiu, apsaugančiu nuo užšalimo ir sutepkite sandarinimo žiedus tepimo vamzdeliu (jei pridedamas) (C10) kaip parodyta.

Laikykite prietaisą sausoje vietoje ir saugokite nuo užšalimo.

9 TRIKČIŲ DIAGNOSTIKA

Problema Galimos priežastys Ka daryti
Siurblys nepasiekia darbinio slėgio	Nusidėvėjo purkštukas Pakeiskite purkštuką
	Užsikimšo vandens filtras Išplaukite filtrą (L) (5 pav.)
	Žemas tiekiamo vandens slėgis lki galo atsukite vandens čiaupą
	Į sistemą traukiama oro Patikrinkite žarnos guolių priveržimus
	Siurblyje yra oro	Išjunkite įrenginį, pakaitomis nuspauskite ir atleiskite pistoleto mygtuką, kol vanduo ims tekėti tolydžia srove. Vėl įjunkite įrenginį.
	Koreguojamas purkštukas nustatytas neteisingai	Pasukite koreguojamą purkštuką (E) (+) (3 pav.)
	Termostatinis vožtuvas išsijungia Palaukite, kol bus atstatyta tinkama vandens temperatūra
Naudojant krenta slėgis	Vanduo imamas iš išorinio rezervuaro Prijukite įrenginį prie pagi indinio vandens tiekimo rezervuaro
	Imamas per karštas vanduo Sumažinkite temperatūrą
	Užsikimšo purkštukas Išvalykite purkštuką (5 pav.)
	Nešvarus įtekėjimo filtras (L)	Išplaukite filtrą (L) (5 pav.)
Variklis skleidžia garsą, bet neužsiveda	Nepakanka elektros energijos	Patikrinkite, ar maitinimo šaltinio linijos įtampa atitinka įtampa, nurodytą ant įrenginio (2 pav.)
	Dėl ilgintuvo prarandama įtampa Patikrinkite ilgintuvo laido techninę charakteristiką
	Įrenginys ilgą laiką buvo nenaudojamas	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
	Problemos su TSS įrenginiu	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
Variklis neužsiveda	Nėra elektros energijos	Patikrinkite, ar į lizdą patikimai įkištas kištukas ir ar yra srovė (*)
	Problemos su TSS įrenginiu	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
	Įrenginys ilgą laiką buvo nenaudojamas	Naudodami (M) įrankį paklibinkite variklį pro angą įrenginio galinėje pusėje (modeliuose su tokia galimybe) (5 pav.)
Sunkiasi vanduo	Nusidėvėjo tarpinės	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
	Apsauginis vožtuvas išsijungia ir atsidaro	Kreipkitės į įgaliotą priežiūros centrą
Įrenginys veikia garsiai	Per karštas vanduo	Sumažinkite temperatūrą (žr. Techninius duomenis)
Sunkiasi tepalas	Nusidėvėjo tarpinės	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
Tik TSS versijoms: variklis paleidžiamas net atleidus pistoleto mygtuką	Aukšto slėgio sistemoje arba siurblio hidraulinėje grandinėje yra vandens protėkis	Susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru
Tik TSS versijoms: nuspaudus pistoleto mygtuką, vanduo netiekiamas (prijungus tiekimo žarną)	Užsikimšo purkštukas Išvalykite purkštuką (5 pav.)
Nejsiurbiamas ploviklis	Reguliuojamas vožtuvas nustatytas aukštam slėgiui	Nustatykite antgalį ties „■“ nustatymu (3 pav.)
	Ploviklis pernelyg klampus	Atskieskite vandeniu
	Naudojamas aukšto slėgio žarnos prailgintuvas	Uždėkite originalią žarną
	Nuosėdos arba kamščiai ploviklio kontūre	Praplaukite švariu vandeniu ir pašalinkite visus kamščius. Jei sutrikimas išlieka, kreipkitės į įgaliotą priežiūros centrą

(*)Jeigu variklis užsiveda ir nepaleidžiamas dar kartą veikimo metu, palaukite 2-3 minutes prieš pakartodami paleidimo procedūrą (jsijungė apkrovos saugiklis).
Jeigu tai pasikartojo daugiau nei vieną kartą, susisiekite su artimiausiu įgaliotuoju techninio aptarnavimo centru.

MODELIS
SERIJOS NUMERIS

XXXXXXXX S/Nxxxxxxxxx MADE IN xxxxxx xxx V xx Hz kW xx IP X5 xxx l/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX dB CE Distributed by xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

LT EB atitikties deklaracija

Annovi Reverberi S.p.A., Modena, Italija pareiškia, kad šie Black & Decker jrengimai:

Mechanizmo paskirtis Aukšto slėgio plautuvas

Modelio Nr/Tipas PW 1600 SL

Naudojama galia 1,6 kW

Atitinka šias Europos Direktyvas:

2006/42/EB, 2006/95/EB, 2002/95/EB, (2011/65/EB), 2002/96/EB, 2004/108/EB, 2000/14/EB

Ir yra pagaminti pagal šiuos standartus ar standartizuotus dokumentus: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Asmens, atsakingo už techninio aplanko išdavimą, vardas ir pavardė Stefano Reverberi / AR Vykdomasis direktorius - Via ML King, 3 - 41122 Modena, Italija

Pagal Direktyvą 2000/14/EB reikalaujama atitikties tikrinimo procedūra atlikta pagal Priedą V

Nustatytas garso stiprumo lygis: 88 dB (A)

Užtikrinamas garso stiprumo lygis: 89 dB (A)

Data: 25.10.2012

MODENA (I)

Stefano Reverberi Vykdomasis Direktorius

Techniniai Duomenys

Techniniai duomenys (LT)	Unit	PW 1600 SL
Padavimas	l/min	5,5
Slėgis	MPa	8,5
Maksimalus slėgis	MPa	12,5
Maitinimas	kW	1,6
Jeinančio vandens T°	°C	50
Maksimalus jeinančio vandens slėgis	MPa	1
Pistoleto stūmos jėga iki maksimalaus slėgio	N	9,4
Variklio izoliacija	-	F klasės
Variklio apsauga	-	IPX5
Įtampa	V/Hz	230/50
Didžiausia leistina tinklo varža	Ω	-
Garso lygis (K = 3 dB(A)) :	dB (A) 81,2
L_FA (EN 60704-1)
L_WA (EN 60704-1)	dB (A) 89
Įrenginio vibravimas(K = 1,5 m/s2):	m/s2	3,72
Svoris	kg	8

Garantijos trukmė yra pagal atitinkamus įstatymus šalies, kurioje produktas parduodamas (nebent kitaip nurodo gamintojas). Garantija apdraudžia medžiagas, konstrukcijos ir suderinamumo defektus garantijos laikotarpiu, kurio metu gamintojas pakeis sugedusias dalis ir pataisys ar pakeis produktą jei jis įprastai naudojant nusidėvėjo per daug.

Garantija neapima komponentų, kurie natūraliai nusidėvėjo (vožtuvų, stūmoklių, vandens ir alyvos rezervuarų, spyruoklių, riebokšlių, tokių priedų, kaip žarnos, pistoletai, šepetukai, ratai ir pan.).

Garantija neapima defektu, kurie atsirado:

• neteisingai naudojant, piktnaudžiaujant ar neprižiūrint,
• naudojant verslo tikslais, profesionaliam ar samdomam darbui,
• negalėjimo aptarnauti ir remontuoti įrenginio, kaip tai numatyta vartotojo vadove,
• neigaliotų remonto darbų,
• neoriginalių priedų ir atsarginių dalių naudojimo,
• pažeidimų transportuojant arba dėl patekusių pašalinių objektų ar skysčių ir netyčinio pažeidimo,
• dėl sandėliavimo ir atsargų priežiūros problemų.

Norėdamas užregistruoti garantiją, klientas turi pateikti pirkimo įrodymą (pardavėjui arba įgaliotame remonto centre).

7.7 leteicamā tirišanas procedūra

Gamintojas pasilieka teisę keisti techninius duomenis!

(LV) GARANTIJA
