ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SECTRANS40 KONIG

MANUAL DE UTILIZARE (p. 36) Sistem cu cameră wireless la 5,8 GHz ΕΓΧΕΙΡΙ∆ΙΟ XPHΣHΣ (σελ. 39) Σύστημα ασύρματης κάμερας 5,8 GHz

ΕΛΛΗΝΙΚA Σύστημα ασύρματης κάμερας 5,8 GHz

Ασύρματο σύστημα κάμερας παρακολούθησης που λειτουργεί στη συχνότητα 5.8GHz. Η συχνότητα αυτή εγγυάται ότι δεν θα υπάρχουν παρεμβολές από άλλες εφαρμογές όπως Bluetooth

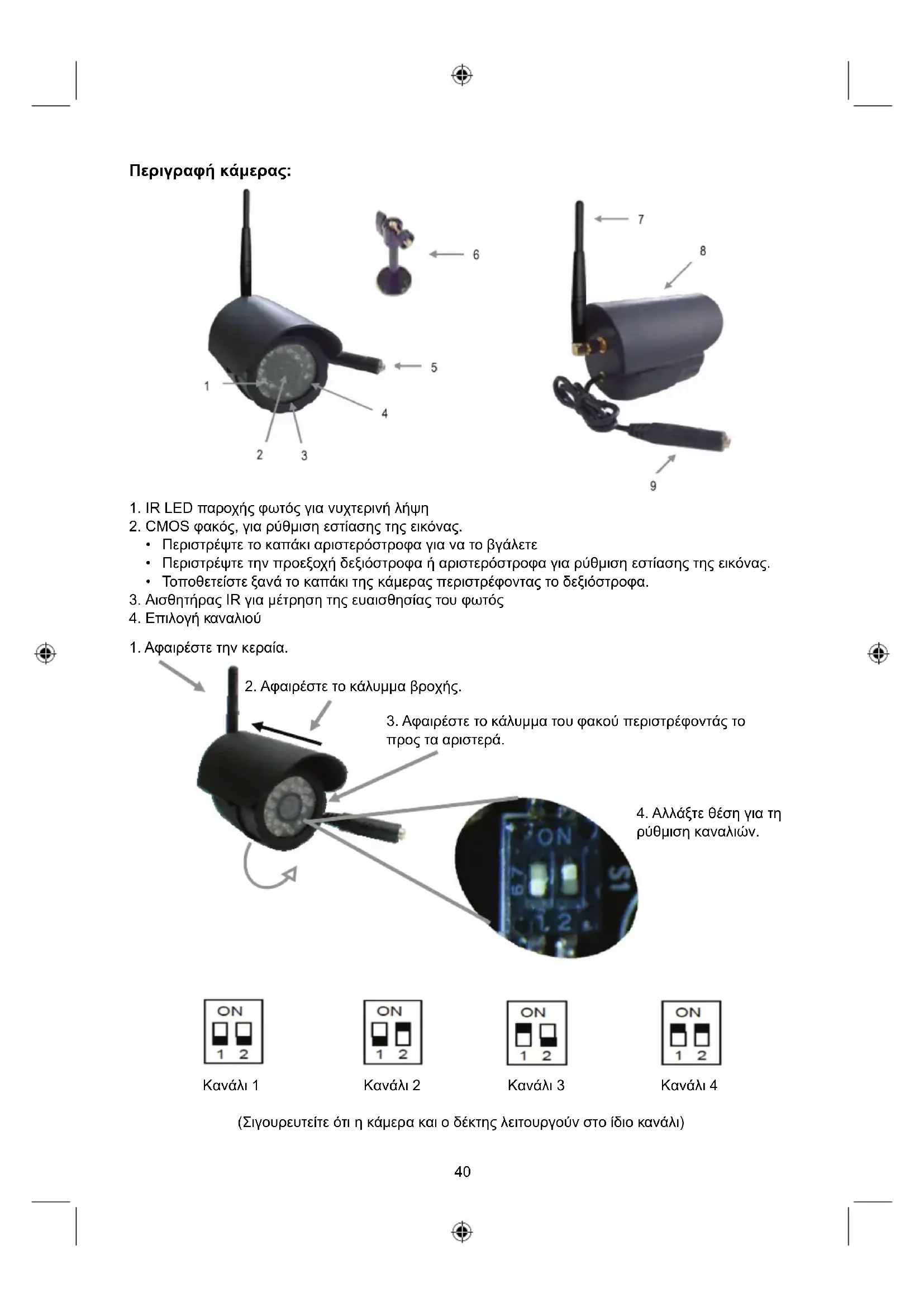

και WiFi. Η κάμερα βρίσκεται σε προστατευτική αδιάβροχη θήκη και μπορεί να χρησιμοποιηθεί σε εξωτερικούς ή εσωτερικούς χώρους. ∆ιαθέτει λυχνίες LED ώστε να υπάρχει καθαρή εικόνα ακόμη και τη νύχτα και ενσωματωμένο μικρόφωνο για να ακούτε τι γίνεται. Λειτουργεί σε απόσταση 100μ σε ανοικτούς χώρους και 30μ σε εσωτερικούς.40 Περιγραφή κάμερας:

1. IR LED παροχής φωτός για νυχτερινή λήψη

2. CMOS φακός, για ρύθμιση εστίασης της εικόνας.

• Περιστρέψτε το καπάκι αριστερόστροφα για να το βγάλετε

• Περιστρέψτε την προεξοχή δεξιόστροφα ή αριστερόστροφα για ρύθμιση εστίασης της εικόνας.

• Τοποθετείστε ξανά το καπάκι της κάμερας περιστρέφοντας το δεξιόστροφα.

3. Αισθητήρας IR για μέτρηση της ευαισθησίας του φωτός

Κανάλι 1 Κανάλι 2 Κανάλι 3 Κανάλι 4 (Σιγουρευτείτε ότι η κάμερα και ο δέκτης λειτουργούν στο ίδιο κανάλι)

2. Αφαιρέστε το κάλυμμα βροχής.

3. Αφαιρέστε το κάλυμμα του φακού περιστρέφοντάς το

4. Αλλάξτε θέση για τη

1. Αφαιρέστε την κεραία.41

5. Είσοδος τροφοδοσίας DC (χρησιμοποιείστε μόνο το τροφοδοτικό που συμπεριλαμβάνεται στη

συσκευασία 9V/400mA, AC/DC αντάπτορας)

8. Κάλυμμα αλουμινίου (μπορεί να αφαιρεθεί)

9. Ενσωματωμένο μικρόφωνο

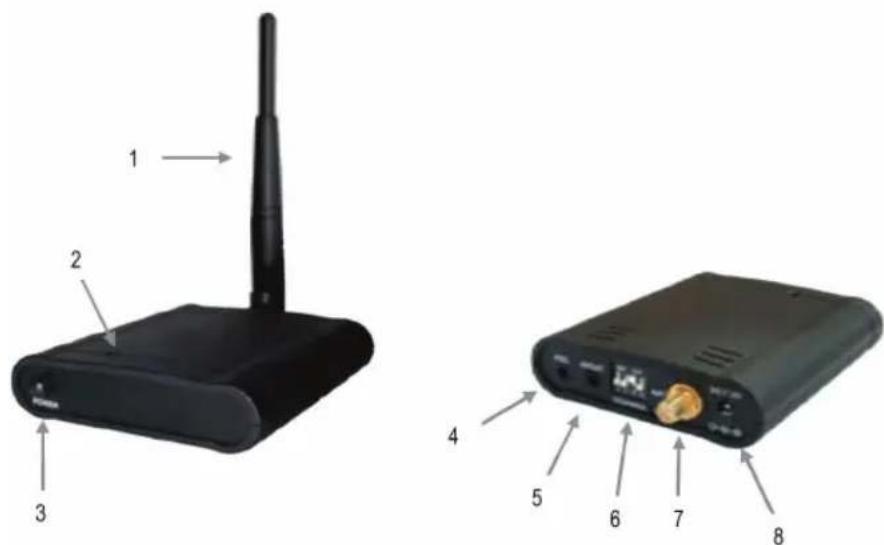

2. Ένδειξη τροφοδοσίας LED, ανάβει κόκκινο όταν η συσκευή είναι σε λειτουργία

3. ∆ιακόπτης λειτουργίας

4. REC, έξοδος καταγραφής εικόνας

5. AV OUT, έξοδος για οθόνη ή TV

Κανάλι 1 Κανάλι 2 Κανάλι 3 Κανάλι 4 (Σιγουρευτείτε ότι η κάμερα και ο δέκτης λειτουργούν στο ίδιο κανάλι)

8. Είσοδος τροφοδοσίας DC (χρησιμοποιείστε μόνο το τροφοδοτικό που

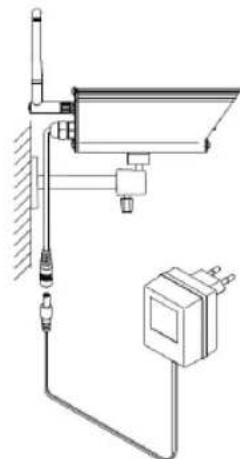

συμπεριλαμβάνεται στη συσκευασία 7.5V/300mA, AC/DC αντάπτορας) Εγκατάσταση κάμερας:

1. Η κάμερα μπορεί να τοποθετηθεί στον τοίχο. Τοποθετείστε την κεραία στην

αντίστοιχη υποδοχή της κάμερας. Η λήψη του σήματος της κάμερας πρέπει πρώτα να ελεγχθεί πριν την εγκατάσταση. Εάν υπάρχουν παρεμβολές ή προβλήματα, επιλέξτε ένα διαφορετικό κανάλι ή σημείο τοποθέτησης της κάμερας.42

2. Συνδέστε τον αντάπτορα τροφοδοσίας 9V/400mA, AC/DC στην είσοδο τροφοδοσίας της κάμερας και

στη συνέχεια σε μία πρίζα 230V. Η κάμερα ενεργοποιείται αυτόματα. Εγκατάσταση δέκτη:

1. Συνδέστε την έξοδο του δέκτη AV OUTPUT μέσω του καλωδίου στην είσοδο της οθόνης ή της

2. Τοποθετείστε την κεραία στην αντίστοιχη υποδοχή

3. Συνδέστε τον αντάπτορα τροφοδοσίας 7.5V/300mA, AC/DC στην είσοδο τροφοδοσίας του δέκτη και

στη συνέχεια σε μία πρίζα 230V.

4. Επιλέξτε στην κάμερα και στον δέκτη το επιθυμητό κανάλι από τους διακόπτες καναλιών. Γι

βέλτιστη απόδοση, είναι απαραίτητο να τοποθετείστε την κάμερα και τον δέκτη σε μία νοητή ευθεία γραμμή. Μερικά εκατοστά μπορεί να είναι αρκετά για να επηρεάσουν την ποιότητα εικόνας και ήχου. Εάν υπάρχει τέλεια λήψη, δεν απαιτούνται καθόλου διορθωτικές κινήσεις.

5. Ανοίξτε την τηλεόραση ή την οθόνη για να προβάλλετε ότι κα

ταγράφει η κάμερα. Επιλογή: μπορείτε να συνδέστε μια συσκευή καταγραφής στην έξοδο REC του δέκτη Χαρακτηριστικά:

• Συχνότητα λειτουργίας: 5,8 GHz

• Τσιπ εικόνας: 1/4" CMOS

• Κανάλια: 4 με συνθέτη συχνοτήτων PLL

• Κεραία: Παγκατευθυντική

• ∆ιαστάσεις: 90x63x65 mm

• Συχνότητα λειτουργίας: 5,8 GHz

• Κανάλια: 4 με συνθέτη συχνοτήτων PLL

• Κεραία: Παγκατευθυντική

• Ισχύς: 7,5V DC/300 mA

• ∆ιαστάσεις: 90x74x20 mm

• Βάρος: 110 g Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. - Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. - Αυτό το εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει κα μία ευθύνη για σφάλμα σε αυτό το εγχειρίδιο ή στις συνέπειές τους. - Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.43

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
