ITALIANO Sistema videocamera wireless da 5.8 GHz Introduzione: Sistema videocamera di sicurezza wireless da 5.8 GHz. La frequenza di 5.8 GHz garantisce al sistema la protezione da interferenze da parte di applicazioni quali Bluetooth

e WiFi. La videocamera a colori è dotata di un alloggiamento resistente alle condizioni ambientali esterne e può essere utilizzata indifferentemente in interni e in esterni. I LED IR consentono alla videocamera di fornire un'immagine chiara anche in notturna, mentre grazie al microfono incorporato è possibile ascoltare cosa avviene. Funziona fino a 100 metri in aree aperte e fino a 30 metri in interni.16 Descrizione della videocamera:

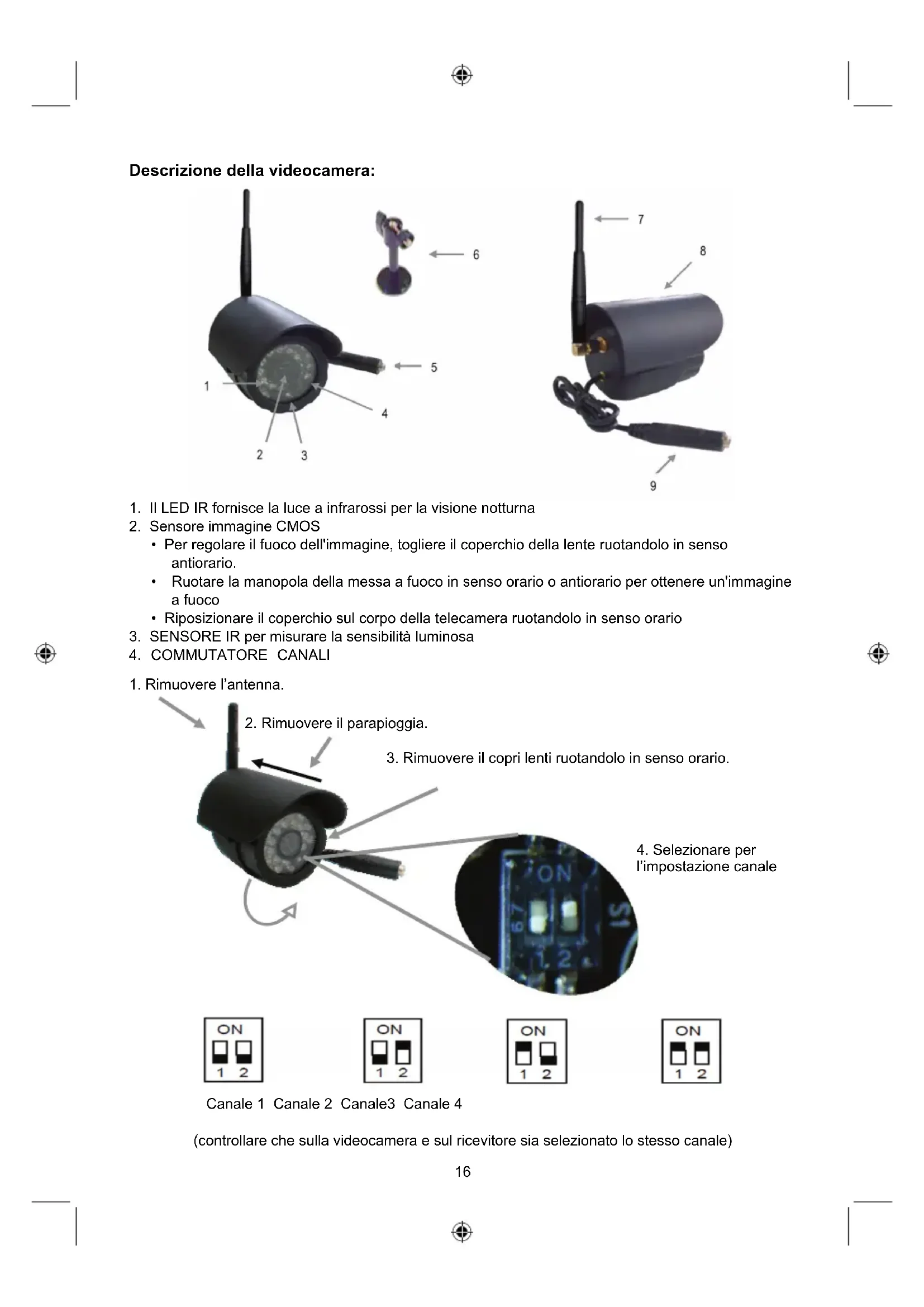

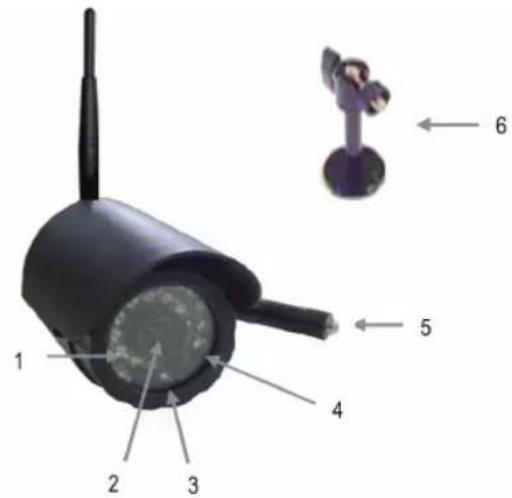

1. Il LED IR fornisce la luce a infrarossi per la visione notturna

2. Sensore immagine CMOS

• Per regolare il fuoco dell'immagine, togliere il coperchio della lente ruotandolo in senso antiorario.

• Ruotare la manopola della messa a fuoco in senso orario o antiorario per ottenere un'immagine a fuoco

• Riposizionare il coperchio sul corpo della telecamera ruotandolo in senso orario

3. SENSORE IR per misurare la sensibilità luminosa

Canale 1 Canale 2 Canale3 Canale 4 (controllare che sulla videocamera e sul ricevitore sia selezionato lo stesso canale)

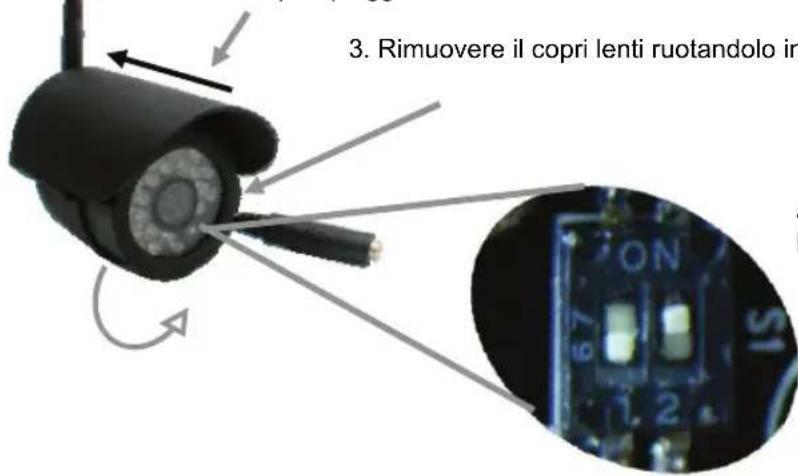

2. Rimuovere il parapioggia.

3. Rimuovere il copri lenti ruotandolo in senso orario.

l’impostazione canale

1. Rimuovere l’antenna.17

5. INGRESSO ALIMENTAZIONE CC (utilizzare esclusivamente l'adattatore CA/CC 9V/400mA in

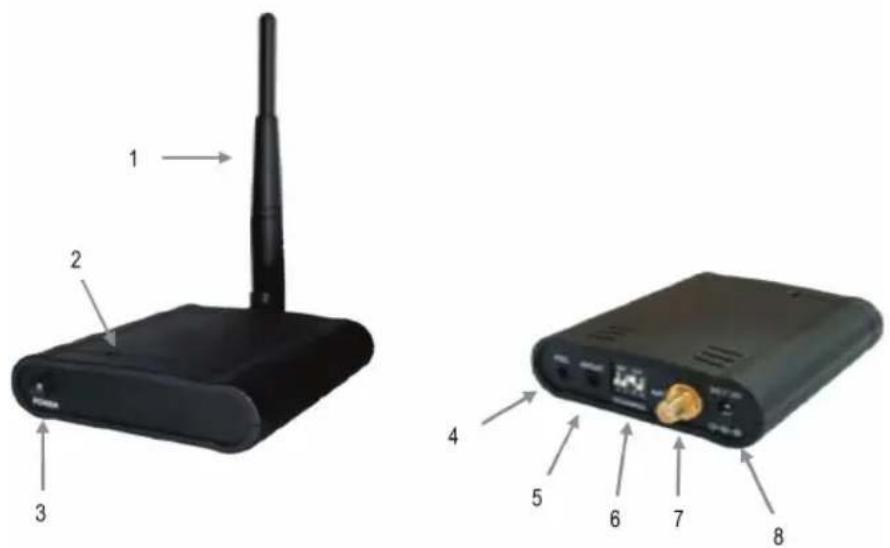

Descrizione ricevitore:

1. ANTENNA DA 5.8 GHz

2. LED ALIMENTAZIONE, si accende in rosso se l'alimentazione è inserita

3. INTERRUTTORE DI ALIMENTAZIONE

4. REC, uscita per registrare immagini

5. AV OUT, uscita per monitori o TV

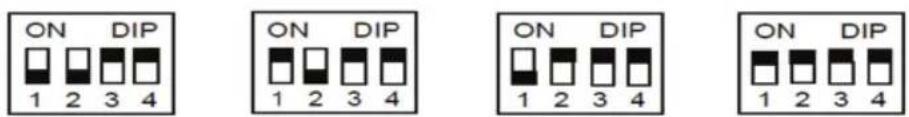

Canale 1 Canale 2 Canale 3 Canale 4 (controllare che sulla videocamera e sul ricevitore sia selezionato lo stesso canale)

7. CONNETTORE ANTENNA

8. INGRESSO ALIMENTAZIONE CC (utilizzare esclusivamente l'adattatore

CA/CC 7.5V/300mA in dotazione) Installazione della telecamera:

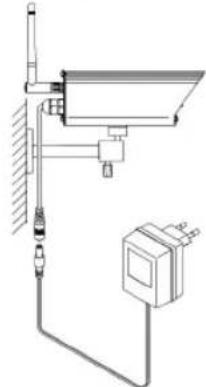

1. È possibile montare la videocamera a parete. Fissare l'antenna al relativo

connettore. Prima di fissare la videocamera, è necessario provare la ricezione del monitor. Se si verificano interferenze o altri problemi, scegliere un altro canale o una posizione diversa per montare la videocamera.

2. Collegare l'adattatore CA/CC da 9 V alla spina di alimentazione CC e a una

presa di corrente da 230 V. La videocamera si accende automaticamente.18 Installazione del ricevitore:

1. Collegare l'USCITA AV del ricevitore con il cavo AV all'ingresso del monitor o della TV

2. Fissare l'antenna al relativo connettore

3. Collegare la spina dell'adattatore CA/CC da 7.5 V/300 mA all'ingresso dell'alimentazione CC e a

una presa di corrente da 230 V.

4. Selezionare il canale desiderato sulla videocamera e sul ricevitore mediante il commutatore canali.

Per ottenere le prestazioni ottimali, potrebbe essere necessario rivolgere il trasmettitore e il ricevitore l'uno verso l'altro su una linea retta immaginaria. È possibile che una differenza di pochi centimetri sia sufficiente per migliorare la qualità del suono e dell'immagine. Se la ricezione risulta perfetta, non è necessario procedere ad adattamenti.

5. Accendere la TV o il monitor per vedere le immagini riprese dalla videocamera.

Opzione: collegare un dispositivo di registrazione per registrare le immagini nell'uscita REC Caratteristiche tecniche: Videocamera:

• Frequenza operativa: 5.8 GHz

• Chip immagine: 1/4” CMOS

• Canali: 4 con sintetizzatore di frequenza PLL

• Antenna: Omnidirezionale

• Alimentazione: 9 V CC / 400 mA

• Dimensioni: 90 x 63 x 65 mm

• Peso: 230 g Ricevitore:

• Frequenza operativa: 5.8 GHz

• Canali: 4 con sintetizzatore di frequenza PLL

• Antenna: Omnidirezionale

• Alimentazione: 7.5 V CC / 300 mA

• Dimensioni: 90 x 74 x 20 mm

• Peso: 110 g Precauzioni di sicurezza: Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: - Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. - Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. - Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale nè per eventuali conseguenze. - Tenere questo manuale e la confezione per riferimento futuro.19 Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
