BRUKSANVISNING SECTRANS40 KONIG

Trådlost 5,8 GHz overvåkningskamerasystem. Frekvensen på 5,8 GHz sikrer at systemet unngår interferens fra annet utstyr som bruker Bluetooth® og WiFi. Fargekameraet har et vanntett deksel, og kan brukes både innendørs og utendørs. På grunn av de infrarøde LED-lampene tar kameraet klare bildder selv i mørket, mens deninnebygde mikrofonen sørger for at du hører hva som skjer. Fungerer opp til 100 m på øpne områder, og 30 m innendørs.

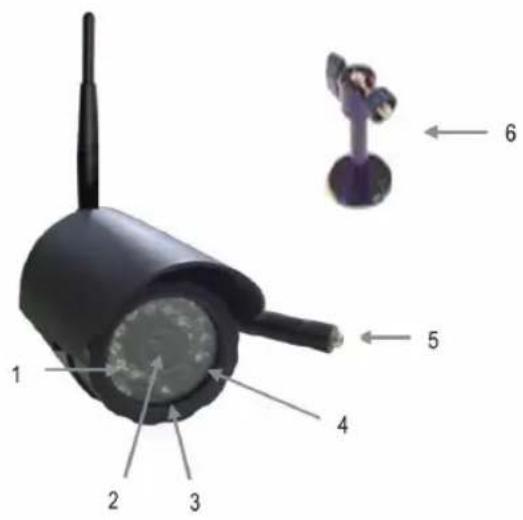

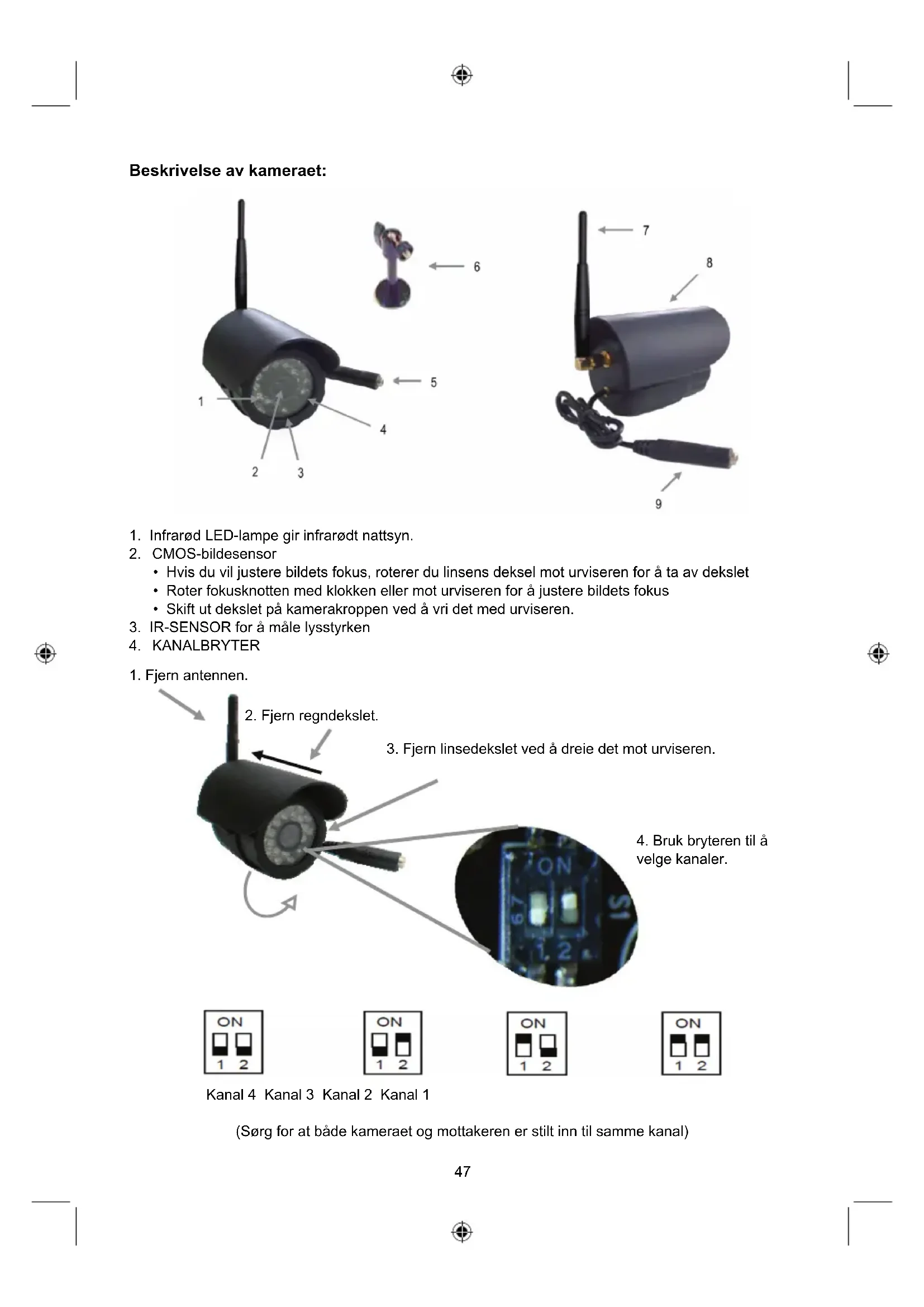

Beskrivelse av kameraet:

9

1. Infrarod LED-lampe gir infrarodt nattsyn.
2. CMOS-bildesensor

Hvis du vil justere bildets fokus, roterer du linsens deksel mot urviseren for a ta av dekslet
- Roter fokusknotten med klokken eller mot urviseren for Å justere bildets fokus
- Skift ut dekslet på kamerakroppen ved á vri det med urviseren.

1. IR-SENSOR for a male lysstyrken

2. KANALBRYTER

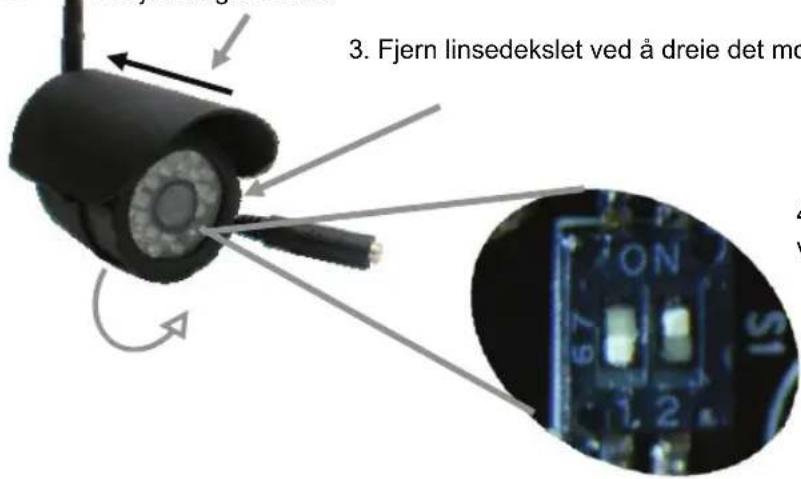

3. Fjern antennen.

2. Fjern regnadekslet.
4. Bruk bryteren til a velge kanaler.

Kanal 4 Kanal 3 Kanal 2 Kanal 1

(Sorg for at bade kameraet og mottakeren er stil inn til samme kanal)

1. DC-inngang (ma kun brukes med den vedlagte 9V/400mA, AC/DC-adapteren)
2. MONTERINGSFESTE
3. 5,8GHz ANTENNE
4. ALUMINIUMSDEKSEL (avtakbart)
5. INNEBYGD MIKROFON

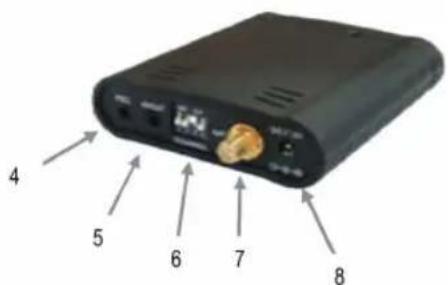

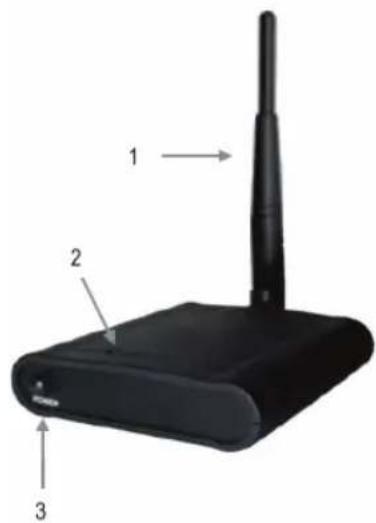

Beskrivelse av mottakeren:

1. 5,8GHz ANTENNE
2. POWER LED lyser rOdtr nár strömmen er pa
3. STRØMBRYTER
4. REC, utgang for bildeopptak
5. AV OUT, utgang for monitor og TV
6. KANALBRYTER

Kanal 4 Kanal 3 Kanal 2 Kanal 1

(Sorg for at bade kameraet og mottakeren er stil til samme kanal)

1. ANTENNEKOBLING
2. DC-inngang (mä kun brukes med den vedlagte 7,5V/300mA, AC/DC-adapteren)

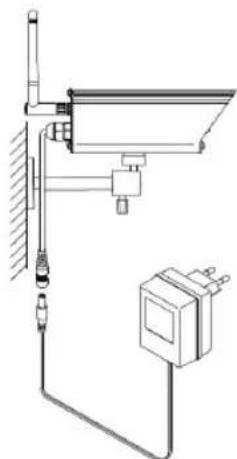

Montering av kameraet:

1. Kameraet kan monteres pa en vegg. Fest antennen til antennekoblingen. Mottaket pa monitoren bør testes før kameraet monteres. Ved interferens erer andre problemer, ma du velge en annen kanal ell merone kameraet et annet sted.
2. Koble AC/DC-adapteren med 9V/400mA til DC-pluggen og en 230V veggkontakt. Kamerat slar seg automatisk pa.

Montering av mottakeren:

1. Bruk en AV-kabel til ä koble mottakerens AV-OUTPUT til en monitor eller TV.
2. Fest antennen til antennekoblingen
3. Koble pluggen på AC/DC-adapteren med 7,5V/300mA til DC-inngangen og en 230V veggkontakt
4. Velg ønsket kanal på bade kameraet og mottakeren. For øoppa best mulig funksjon, kan det vare ndvendig ø peke senderen og mottakeren mot hverandre i en tenkt rett linje. Et par centimeter kan vare nok til ø forbedre lyd- og bildekvaliteten. Hvis mottaket er perfekt trenger du ikke.
5. Skru på TVen eller monitoren for Å se bildene fra kameraet.

Alternative: koble til opptaksutstyr til REC-utgangen for a ftaopp bilder

Spesifikasjoner:

Kamera:

• Driftsfrekyens: 5,8 GHz
  Bildekort: 1/4" CMOS
• Kanaler: 4 med PLL frekvenssynthesizer
  Antenne: rundstralende
• Strøm: 9V DC/400 mA
• Dimensjoner: 90x63x65 mm
  Vekt: 230 g

Mottaker:

• Driftsfrekvens: 5,8 GHz
• Kanaler: 4 med PLL frekvenssynthesizer
• Utmating: 2 × 3,5 ~mm
  Antenne: rundstrålende
• Strøm: 7,5V DC/300 mA
• Dimensjoner: 90x74x20 mm
  Vekt: 110 g

Rens bare med en torr klut. Ikke bruk rensemidler aller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet eller skade forårsaket av urkitig bruk av dette produitet.

Generelt:

• Utforming og spesifikasjoner kan endres uten forhandsvarsel.
• Alle logoer, merker og produktnavn er varemeker eller registrente varemeker til de respektive eierne, og skal behandles som dette.
• Denne manualen ble laget med omhu. Imidlertid kan ingen rettigheter utledes. Konig Electronic kan)\ ikke ta ansvar for eventuelle feil i dette manualen eller konsekvenser som følger.
• Beholdijke veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette Produktet er markert med dette symbolet. Det betyr at brkke elektriske og elektroniskeprodukter ikke blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slikeprodukter.
