Produkttype	Digital harddisk-opptaker (DVR) for overvåking
Merke	Konig
Modell	SECDVR416
Videokanaler (inngang)	16 (BNC)
Videokomprimering	H.264
Maksimal lagringskapasitet	4 TB (harddisker ikke inkludert)
Skjermoppløsning	Opptil 1440×900 (VGA, 16:10-format)
Videoutganger	VGA, HDMI, BNC
Lydinnganger	16 (4 + 12 via BNC)
Lydutgang	1 (RCA)
Strømforsyning	12 V DC / 5 A
Nettverkstilkobling	Ethernet (RJ-45)
Ekstra grensesnitt	RS485, sensor/alarm, 2 USB-porter (mus, lagring)
Fjernkontroll	Inkludert (infrarød)
Fjernaksess	Smarttelefon (Symbian, Windows Mobile, iPhone, Blackberry, Android) og nettleser
Hovedfunksjoner	Manuell opptak, søk, avspilling, PTZ, bevegelsesdeteksjon, e-postvarsling
Installasjon av harddisk	Avtakbar skuff og internt spor (braketter inkludert)
Vedlikehold og rengjøring	Rengjør med en tørr klut; ikke bruk løsemidler eller slipende midler
Sikkerhet	Koble fra før inngrep; ikke utsett for vann eller fuktighet; demontering skal kun utføres av autorisert tekniker
Vekt	Ikke oppgitt
Mål	Ikke oppgitt

Ofte stilte spørsmål - SECDVR416 KONIG

Hvordan installere en harddisk i den avtakbare skuffen?

Åpne frontdekselet, bruk nøkkelen til å låse opp skuffen, trekk den ut, sett inn harddisken ved å trykke fast på kontakten, fest den med skruene, lukk dekselet og sett skuffen tilbake.

Hvordan installere en harddisk inne i opptakeren?

Skru av kabinettet, fjern dekselet, løsne harddiskbrakettene, fest dem til harddisken med skruene, monter brakettene i rommet, koble til strøm- og datakabler, og lukk deretter kabinettet.

Hvordan få tilgang til konfigurasjonsmenyene?

Bruk Menu/ESC-tasten på fjernkontrollen eller frontpanelet for å gå inn i hovedmenyen. Naviger med piltastene og bekreft med ENTER. Se den komplette engelske manualen for avanserte innstillinger.

Hvordan se kameraer eksternt på en smarttelefon?

Opptakeren er kompatibel med smarttelefoner Symbian, Windows Mobile, iPhone, Blackberry og Android. Koble enheten til nettverket, konfigurer fjernaksess i nettverksmenyen og bruk en app eller nettleser for å se strømmene.

Hva gjør jeg hvis skjermbildet ikke vises?

Trykk på 0-tasten på fjernkontrollen eller frontpanelet i 5 sekunder til du hører et pip. Dette veksler manuelt mellom VGA- og BNC-utganger.

Hvordan utføre manuell opptak?

Trykk på REC-tasten på fjernkontrollen eller frontpanelet for å starte manuell opptak. Trykk på STOP for å stoppe.

Hvordan stille inn bevegelsesdeteksjon?

I hovedmenyen, gå til innstillinger for bevegelsesdeteksjon. Bruk musen til å tegne et område på bildet og juster følsomheten. Se den komplette engelske manualen for mer informasjon.

Hvordan bruke fjernkontrollen til å styre PTZ-kameraer?

Trykk på PTZ-tasten for å gå inn i PTZ-modus. Bruk piltastene for å flytte kameraet og I+ og I--tastene for å justere lysstyrken. F+ og F--tastene brukes til å justere fokus.

Hvordan rengjøre enheten?

Rengjør enheten kun med en tørr klut. Bruk aldri løsemidler eller slipende midler som kan skade kabinettet.

Hva gjør jeg ved feilfunksjon?

Koble fra enheten og tilkoblet utstyr. Ikke demonter enheten selv: kontakt en autorisert tekniker. Oppbevar bruksanvisningen og emballasjen for referanse.

BRUKSANVISNING SECDVR416 KONIG

Installation av hardisken i HDD-facet (flyttbar hardisk)

König Electronic network DVR400 serialer perfekt for overvåkning, for eksempel i butikker, kontorer eri hjemmet. Den lange listen over funksjoner inkluderer den siste H.264 videokompresjonsteknologien, opp til 4TB lagring (ikke inkludert), direkte visning påSMARTelefon * aller Internett nettleser og hendelseoppdatering på epost. Med et brukervennelig grafisk brukergrensesnitt med grafiske ikoner og visuelle indikatorer for a kontrollere DVRen. Stotter 16:10 widscreen, VGA opplønsning på 1440x900.

• Stætter Symbian, Windows Mobile, iPhone, Blackberry & Android

Merk:

• Forhandsinstillingen på skjermen er satt til VGA utgang. For Å endre dette i menyen, vennligst se i den engelske bruksanvisingen, Seksjon 4.11 Hovedmenyoppsett.
• Hvis skjermvisning ikke er tilgengelig kan du trykke "0" knappen på fjernkontrollen eller "0" knappen på frontpanelet I fem sekunder. Du vil Höhe et pip som bekreftelse. Denne prosedyren kan ogå brukes tilå manuelt bytte mellom VGA og BNC.

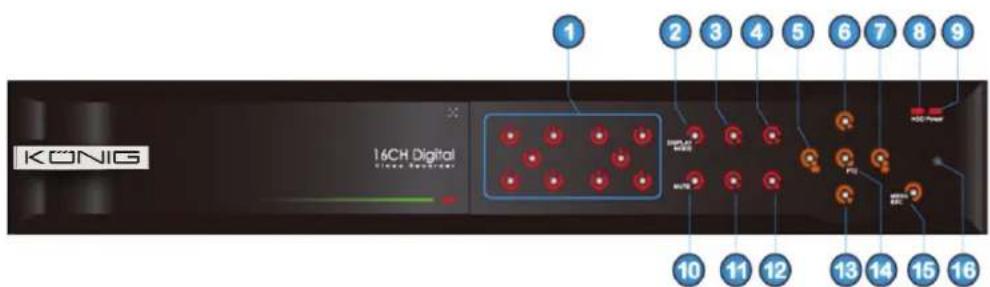

Beskrivelse av frontpanel:

1. Kanalvalg og nummervising
2. Preview (flere CH visninger)
3. Pause / avspill bilde for bilde
4. Bytt til avspilling
5. Beveq venstre / RWD
6. Beveg opp
7. Beveg høyre / FWD

8. HDD indicator

9. Strömindikator

10. Audiokontroll (skru av lyd)

11. Manuelt opptak
12. Stopp
13. Beveg ned
14. Gà til PTZ kontroll, velg (bekreft)/(rediger)
15. Gà til hovedmeny / gà ut
16. IR mottaker

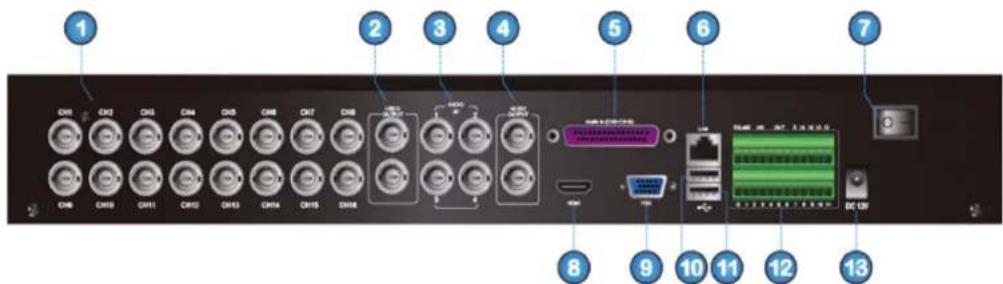

Beskrivelse av bakpanel:

1. Kamera Inn Kanal 1 til 16

2. Video ut hovedkanal / Video spot ut

3. Audio inn kanal 1 til 4

4. Audio ut / spot og hoved audio ut / audiosekvens ut
5. Audio inn kanal 5 tilo 16
6. LAN / Ethernet
7. Strømbryter
8. HDMI ut
9. VGA ut
10. USB port for mus
11. USB port for Flashminne, Harddisk, osv.
12. RS485 / sensor / alarmgrensesnitt
13. DC 12V/5A inn

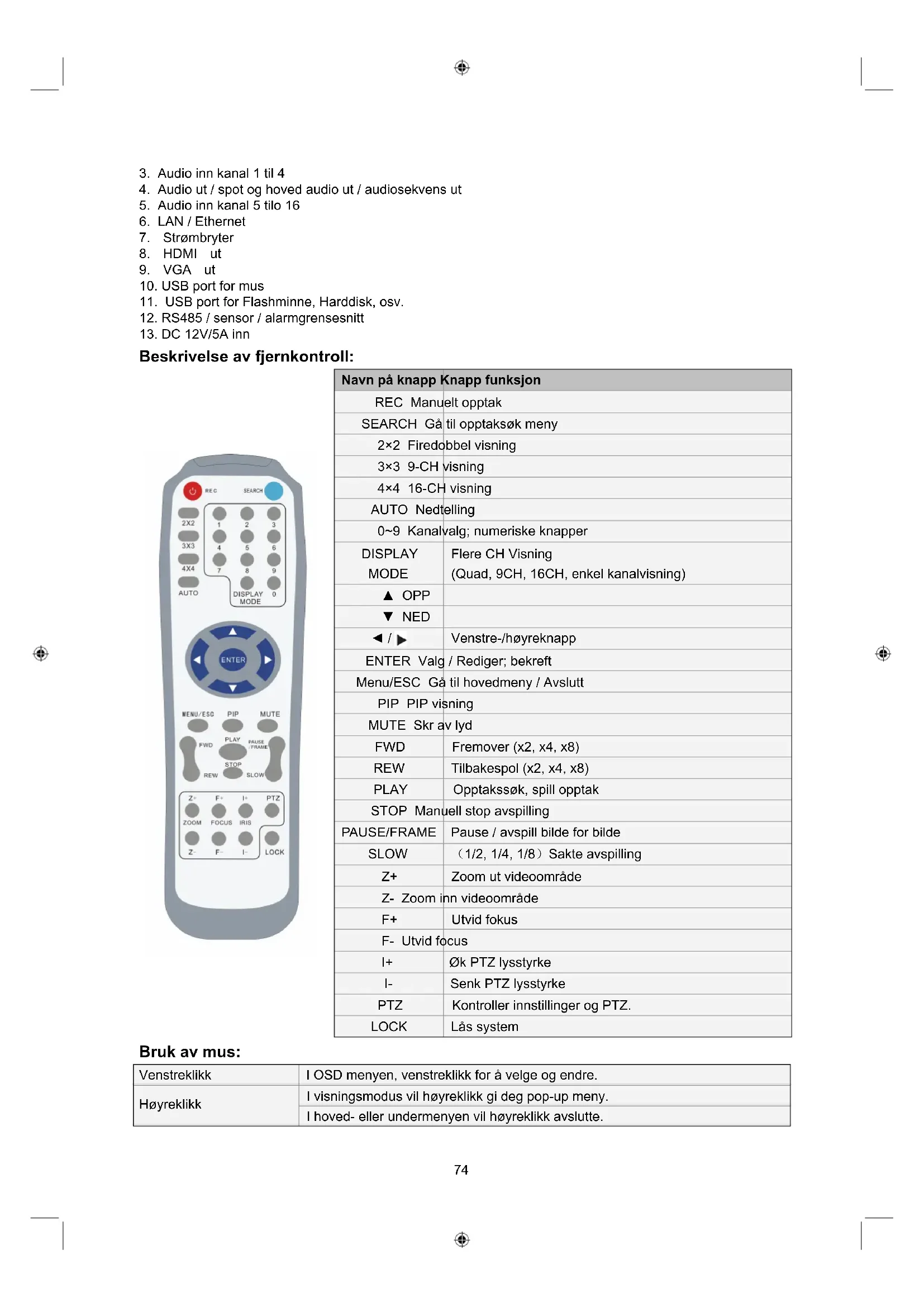

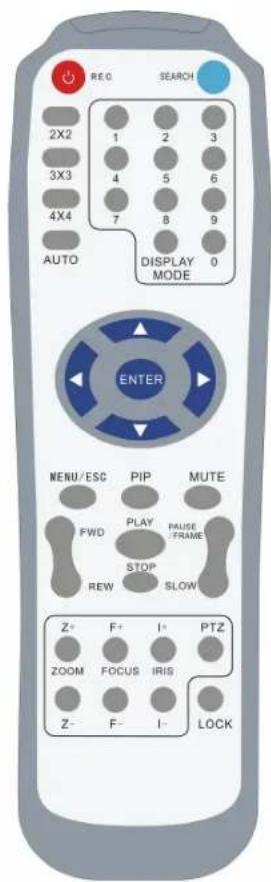

Beskrivelse av fjernkontroll:

Navn på knapp Knapp funksjon
REC Manuelt opptak
SEARCH Gå til opptaksøk meny
2×2 Firedobbel visning
3×3 9-CH visning
4×4 16-CH visning
AUTO Neddelling
0~9 Kanalvalg; numeriske knapper
DISPLAY MODE	Flere CH Vising (Quad, 9CH, 16CH, enkel kanalvisning)
▲ OPP
▼ NED
/ ▲	Venstre-/høyreknapp
ENTER Valg / Rediger; bekreft
Menu/ESC Gå til hovedmeny / Avslutt
PIP PIP visning
MUTE Skr av lyd
FWD	Fremover (x2, x4, x8)
REW	Tilbakespol (x2, x4, x8)
PLAY	Opptakssøk, spill opptak
STOP Manuell stop avspilling
PAUSE/FRAME	Pause / avspill bilde for bilde
SLOW	(1/2, 1/4, 1/8) Sakte avspilling
Z+	Zoom ut videoområde
Z- Zoom inn videoområde
F+	Utvid fokus
F- Utvid focus
I+	Øk PTZ lysstyrke
I-	Senk PTZ lysstyrke
PTZ	Kontroller innstlinger og PTZ.
LOCK	Lås system

Bruk av mus:

Venstrekklikk	I OSD menyen, venstrekklikk for á velge og endre.
Høyreklikk	I visningsmodus vil høyreklikk gi deg pop-up meny.
	I hoved- eller untermenyen vil høyreklikk avslutte.
Dobbelklikk venstre musknapp	Ä dobelsmodus vil delve funksjonden velge bevegelsesområder I (fargeoppsett) menymodus vil den kontrollere fargekontrollmenyen og volumkontrollen.
Dra en linje

The SEC-DVR416 gir 2 muligheter for harddiskinstallasjon. Begge kan brukes samtidig på 2TB hver. Installering av harddiske I harddiskåpning (flyttbar harddisk)

1. Apne frontdekselet til hardiskopptakeren og bruk den medfølgende nøkkelen til a apne hardiskapningen.

1. Ta ut hardiskboksen med handtaket og fjern toppvinduet av HDDboksen ved a dra det bakover.

1. Sett I harddisken og dytt den inn til koblingen.

1. Fest hardisken til apningen med skruene.

1. Lukk locket ved a gli det bakover og dett I harddiskboksen.

Installering av hardisken I harddiskopptakeren:

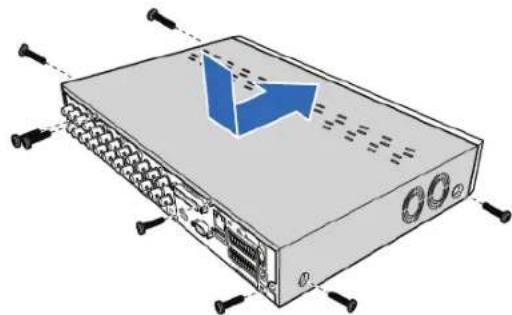

1. Løsne skruene fra venstre, høyre og bak.
2. Dytt locket bak og loft det for a fjerne det.

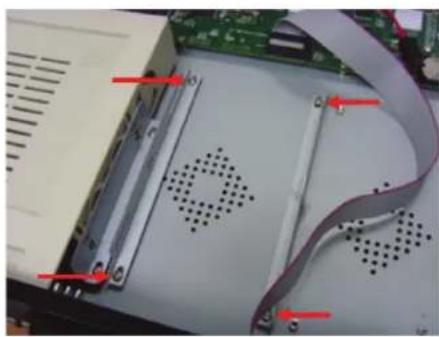

3. Løsne skruene for a fjerne hardiskfestene forst.

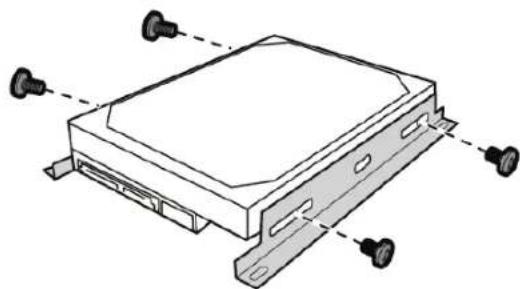

4. Fest til festene med skruene.
5. Fest til apning med 4 skruer.

1. Koble til data- og strømkabler til hardisken og DVRen.

1. Fest lokket og skru I skruene.

A bruke hardiskopptakeren:

Nár hardisken er installment og alle kablene er tilkoblet kan du bruke hardisken. For á konfigurere innstillingene kan du gá pa hovedmenyen. For instrusjoner hvordan gjore dette, vennligst se i den engelske manualen som fulgte med på CD.

Rens bare med en tarr klut. Ikke bruk rensemidler aller skuremidler.

Garanti:

Ingen garanti aller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet aller skade forarsaket av uriktig bruk av dette produitet.

Generelt:

• Utforming og spesifikasjoner kan endres uten forhandsvarsel.
• Alle logoer, merker og produktnavn er varemeker eller registrente varemeker til de respektive eierne, og skal behandles som dette.
• Denne manualen ble laget med omhu. Imidertid kan ingen rettigheter utledes. Konig Electronic kan/DD ta ansvar for eventuelle feil i donne manualen ell konsekyenser som folger.
• Beholdijkeveiledningen og innpakningen for fremtidigreferanse.

Forsiktig:

Dette produit er markert med dette symbolet. Det betyr at bruke elektriske og elektroniskeprodukter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slikeprodukter.

C
