MANUALE UTENTE SECDVR416 KONIG

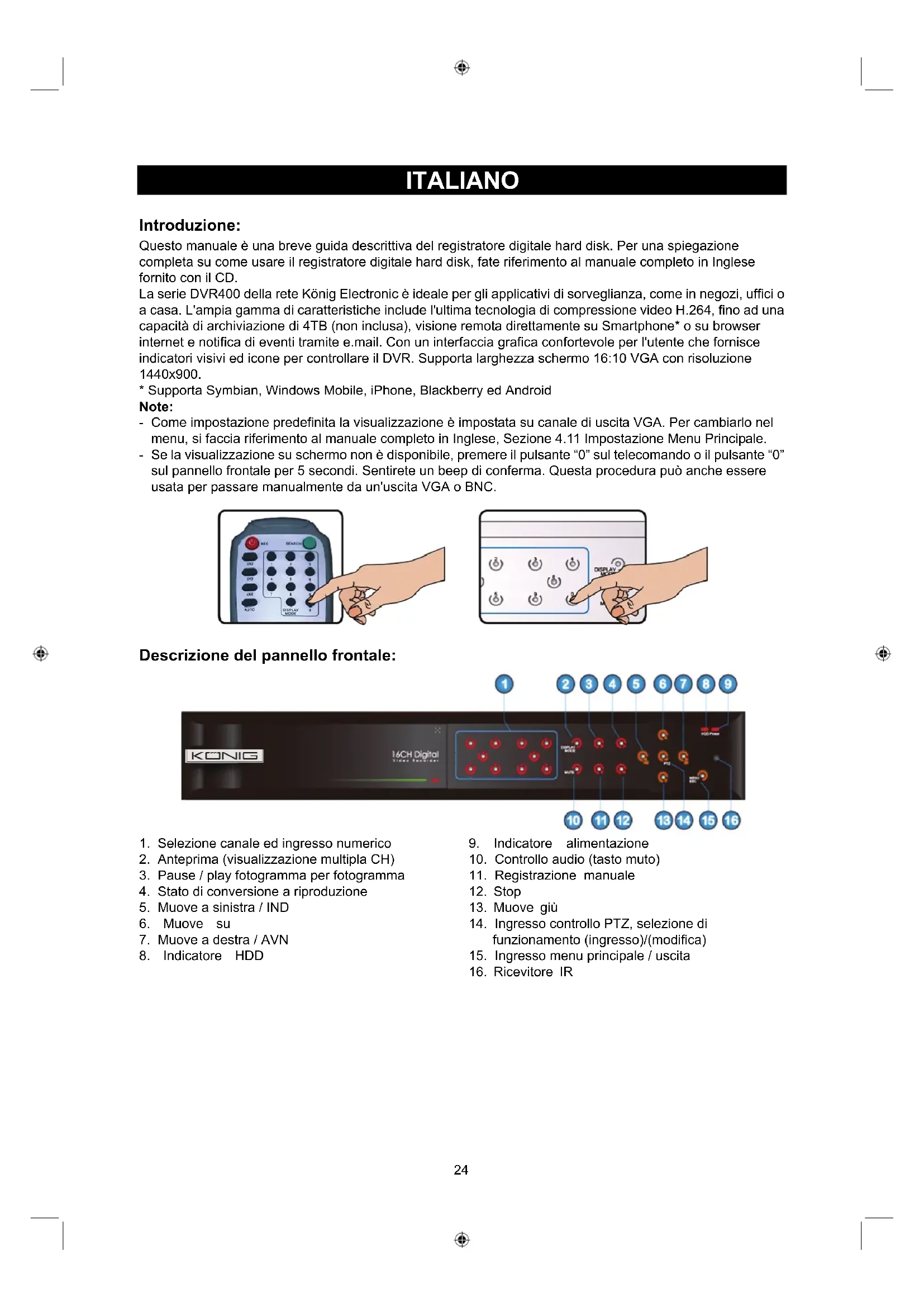

• Supporta Symbian, Windows Mobile, iPhone, Blackberry ed Android Note: - Come impostazione predefinita la visualizzazione è impostata su canale di uscita VGA. Per cambiarlo nel menu, si faccia riferimento al manuale completo in Inglese, Sezione 4.11 Impostazione Menu Principale. - Se la visualizzazione su schermo non è disponibile, premere il pulsante “0” sul telecomando o il pulsante “0” sul pannello frontale per 5 secondi. Sentirete un beep di conferma. Questa procedura può anche essere usata per passare manualmente da un'uscita VGA o BNC. Descrizione del pannello frontale:

1. Selezione canale ed ingresso numerico

2. Anteprima (visualizzazione multipla CH)

3. Pause / play fotogramma per fotogramma

4. Stato di conversione a riproduzione

5. Muove a sinistra / IND

9. Indicatore alimentazione

10. Controllo audio (tasto muto)

11. Registrazione manuale

14. Ingresso controllo PTZ, selezione di

funzionamento (ingresso)/(modifica)

15. Ingresso menu principale / uscita

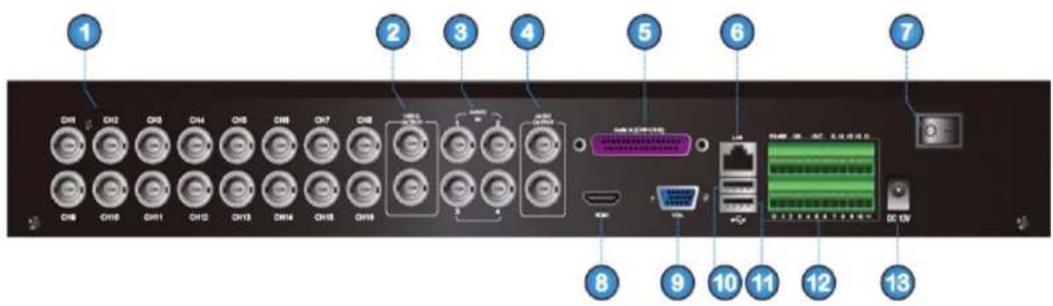

Descrizione del pannello posteriore:

1. Canale di ingresso videocamera da 1 a 16

2. Uscita video principale / uscita video singolo

3. Canale di ingresso videocamera da 1 a 4

4. Uscita audio / uscita audio principale e spot / uscita sequenza audio

5. Canale di ingresso audio da 5 a 16

7. Interruttore principale alimentazione

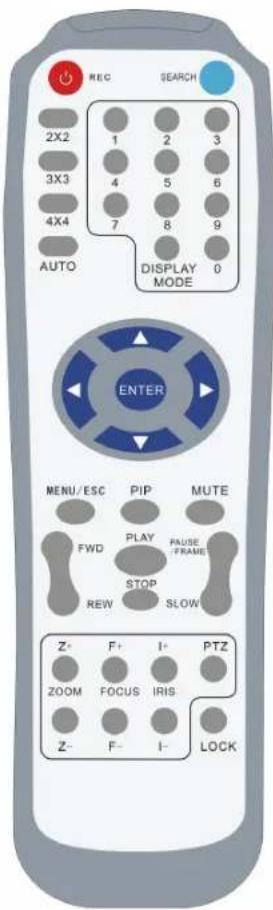

Descrizione del telecomando: Tasto titolo Tasto funzione REC Registrazione manuale RICERCA Accesso al menu di ricerca registrazione 2×2 Display quadrangolare 3×3 Display 9-CH 4×4 Display 16-CH AUTO Display cronometro 0~9 Selezione canale; tasto numerico MODALITA' DISPLAY Display CH Multiplo (Quadrangolare, 9CH, 16CH, visualizzazione a canale singolo) ▲ SU ▼ GIU

Tasto sinistra/destra INVIO Tasto selezione / modifica; tasto invio Menu/ESC Ingresso menu principale / uscita PIP modalità display PIP MUTO Tasto muto AVN Avanti (2x, 4x, 8x) IND Indietro (2x, 4x, 8x) PLAY Accesso alla ricerca di registrazione, riproduzione di eventi di registrazione STOP Arresto manuale della riproduzione PAUSA/FOTOGRAMMA Pause / play fotogramma per fotogramma26 PIANO （1/2, 1/4, 1/8）Riproduzione rallentata Z+ Ingrandimento area video Z- Rimpicciolimento area video F+ Fuoco esteso F- Fuoco esteso I+ Aggiungi luminosità PTZ I- Diminuzione luminosità PTZ PTZ Permette di impostare bit e di controllare PTZ. BLOCCO Sistema di blocco Funzionamento mouse: Click sinistro Nel menu OSD, fare click sul pulsante sinistro per selezionare e modificare. In modalità di visualizzazione live, cliccando con il tasto destro si potrà vedere la barra di menu in sovraimpressione. Click destra In modalità di menu principale o secondario, cliccando il tasto destro si uscirà dal menu attuale. Fare doppio click con il tasto sinistro del mouse fare doppio click sull'immagine live di un canale qualsiasi per la visualizzazione a schermo pieno; facendo ancora doppio click si ritornerà alla visualizzazione delle videocamere. Utilizzare il mouse per tracciare una linea In modalità attiva, questa funzione selezionerà l'area attiva; In modalità menu [Impostazione Colore], regolerà la barra di controllo del colore e del volume. Installazione dell'hard disk drive: Il SEC-DVR416 offre 2 opzioni per l'installazione dell'hard disk. Entrambe le opzioni possono essere utilizzate allo stesso tempo a 2TB ciascuna. Installazione dell'hard disk nella baia HDD (Hard Disk Removibile)

1. Aprire il coperchio frontale del registratore

hard disk ed utilizzate la chiave fornita per sbloccare la baia HDD.

2. Tirate fuori la baia HDD tirando la maniglia e

rimuovete il coperchio superiore della baia HDD facendola scivolar indietro.

3. Inserire l'HDD e premere l'HDD fermamente

sul connettore della baia HDD.27

4. Collegare l'HDD alla baia utilizzando le viti.

5. Chiudere il coperchio facendolo scivolare

indietro ed inserire la baia HDD nel registratore hard disk. Installazione dell'hard disk dentro il registratore hard disk:

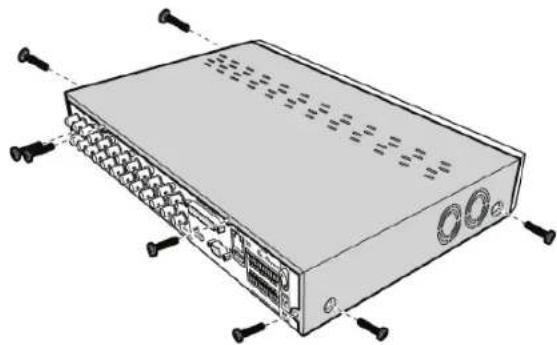

1. Allentare le viti da sinistra destra e parte posteriore

2. Spingere indietro il coperchio e quindi sollevarlo

per rimuovere il coperchio.

3. Togliere le viti per rimuovere come prima cosa le

staffe dell'hard disk.28

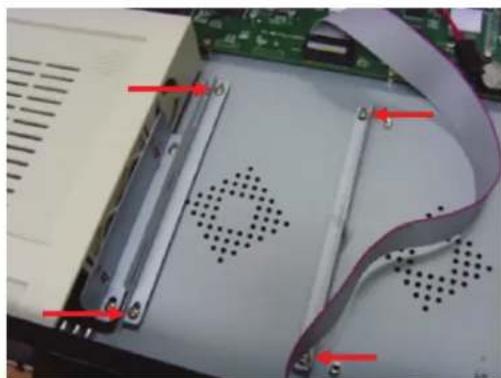

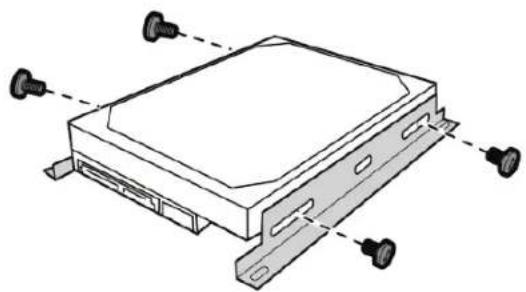

4. Collegare le staffe all'hard disk con le viti fornite.

5. Collegare la staffa di nuovo sul comparto

utilizzando le 4 viti.

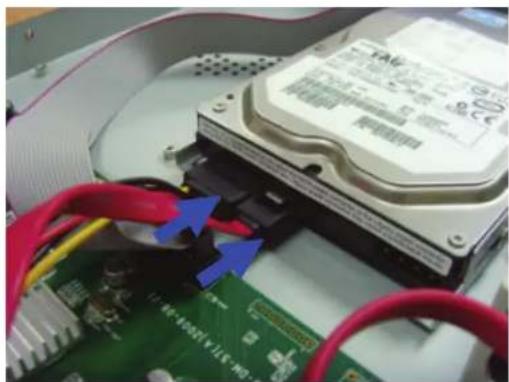

6. Connettere i cavi dati e di alimentazione all'HDD e

7. Collegare il coperchio e le viti nel loro

alloggiamento. Funzionamento del registratore dell'hard disk: Quando l'HDD è installato e tutti i cavi sono connessi, il registratore hard disk è pronto all'uso. Per configurare le impostazioni avanzate del registratore hard disk, potete accedere al menu. Per le istruzioni su come impostare il registratore hard disk con il menu, vi preghiamo di fare rifermento al manuale completo in Inglese fornito sul CD.29 Precauzioni di sicurezza: Questo prodotto dovrebbe essere aperto SOLO da tecnici specializzati quando è necessario un intervento. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: - Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. - Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. - Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale nè per eventuali conseguenze. - Tenere questo manuale e la confezione per riferimento futuro. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
