ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SECDVR416 KONIG

MANUAL DE UTILIZARE (p. 56) Înregistrator pe hard disk ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 62) Συσκευή εγγραφής σκληρού δίσκου

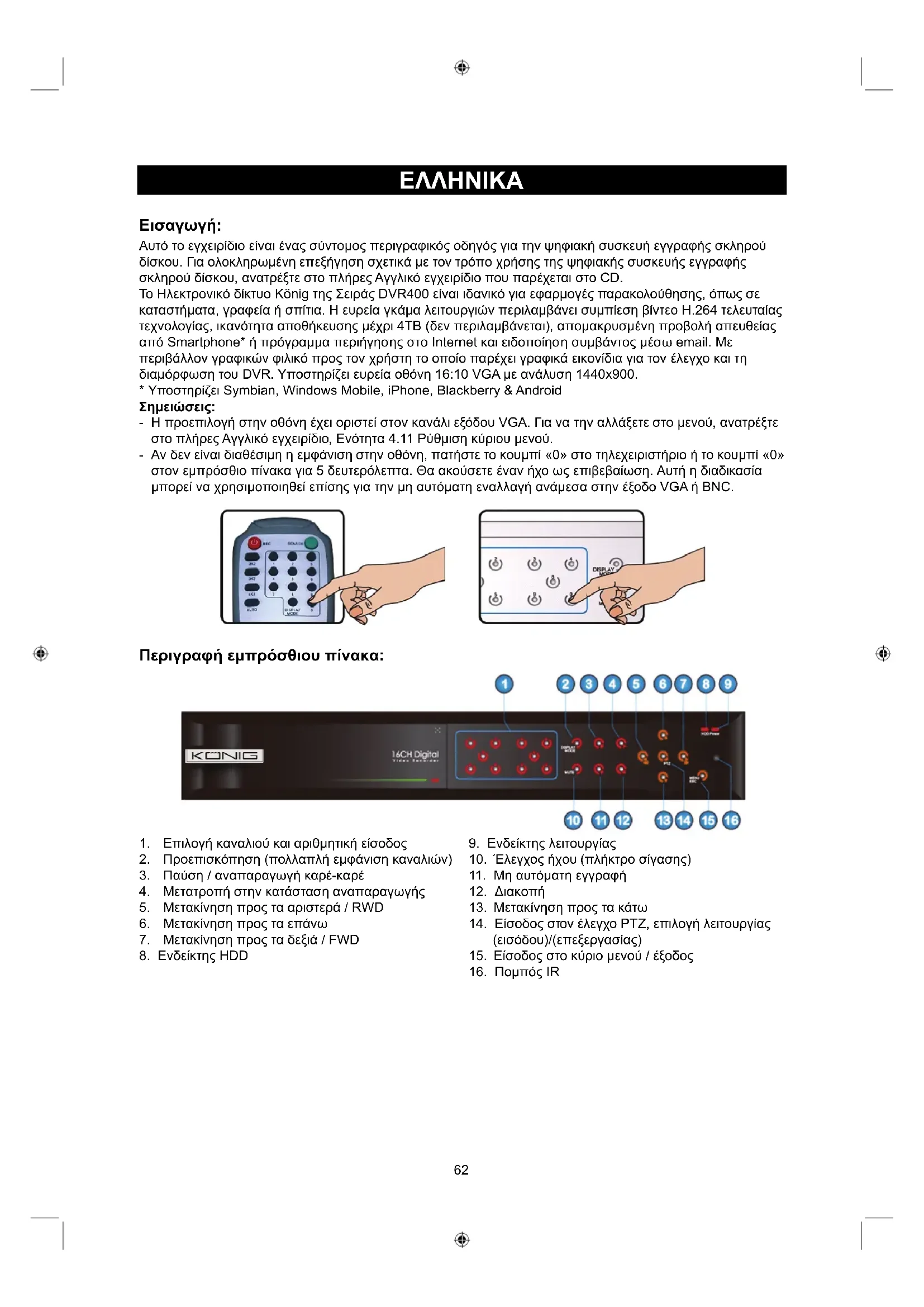

Αυτό το εγχειρίδιο είναι ένας σύντομος περιγραφικός οδηγός για την ψηφιακή συσκευή εγγραφής σκληρού δίσκου. Για ολοκληρωμένη επεξήγηση σχετικά με τον τρόπο χρήσης της ψηφιακής συσκευής εγγραφής σκληρού δίσκου, ανατρέξτε στο πλήρες Αγγλικό εγχειρίδιο που παρέχεται στο CD. Το Ηλεκτρονικό δίκτυο König της Σειράς DVR400 είναι ιδανικό για εφαρμογές παρακολούθησης, όπως σε καταστήματα, γραφεία ή σπίτια. Η ευρεία γκ άμα λειτουργιών περιλαμβάνει συμπίεση βίντεο H.264 τελευταίας τεχνολογίας, ικανότητα αποθήκευσης μέχρι 4TB (δεν περιλαμβάνεται), απομακρυσμένη προβολή απευθείας από Smartphone* ή πρόγραμμα περιήγησης στο Internet και ειδοποίηση συμβάντος μέσω email. Με περιβάλλον γραφικών φιλικό προς τον χρήστη το οποίο παρέχει γραφικά εικονίδια για τον έλεγχο και τη διαμόρφωση του DVR. Υποστηρίζει ευρεία οθόνη 16:10 VGA με ανάλ υση 1440x900.

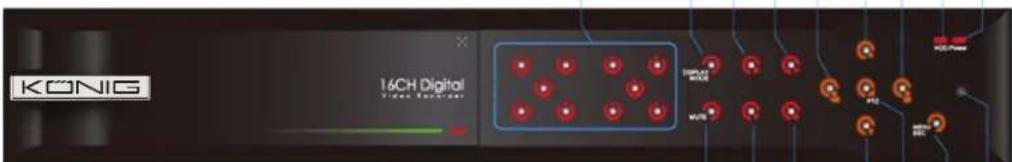

• Υποστηρίζει Symbian, Windows Mobile, iPhone, Blackberry & Android Σημειώσεις: - Η προεπιλογή στην οθόνη έχει οριστεί στον κανάλι εξόδου VGA. Για να την αλλάξετε στο μενού, ανατρέξτε στο πλήρες Αγγλικό εγχειρίδιο, Ενότητα 4.11 Ρύθμιση κύριου μενού. - Αν δεν είναι διαθέσιμη η εμφάνιση στην οθόνη, πατήστε το κουμπί «0» στο τηλεχειριστήριο ή το κουμπί «0» στον εμπρόσθιο πίνακα για 5 δευτερόλεπτα. Θα ακ ούσετε έναν ήχο ως επιβεβαίωση. Αυτή η διαδικασία μπορεί να χρησιμοποιηθεί επίσης για την μη αυτόματη εναλλαγή ανάμεσα στην έξοδο VGA ή BNC. Περιγραφή εμπρόσθιου πίνακα:

1. Επιλογή καναλιού και αριθμητική είσοδος

2. Προεπισκόπηση (πολλαπλή εμφάνιση καναλιών)

3. Παύση / αναπαραγωγή καρέ-καρέ

4. Μετατροπή στην κατάσταση αναπαραγωγής

5. Μετακίνηση προς τα αριστερά / RWD

6. Μετακίνηση προς τα επάνω

7. Μετακίνηση προς τα δεξιά / FWD

9. Ενδείκτης λειτουργίας

10. Έλεγχος ήχου (πλήκτρο σίγασης)

11. Μη αυτόματη εγγραφή

13. Μετακίνηση προς τα κάτω

ον έλεγχο PTZ, επιλογή λειτουργίας (εισόδου)/(επεξεργασίας)

15. Είσοδος στο κύριο μενού / έξοδος

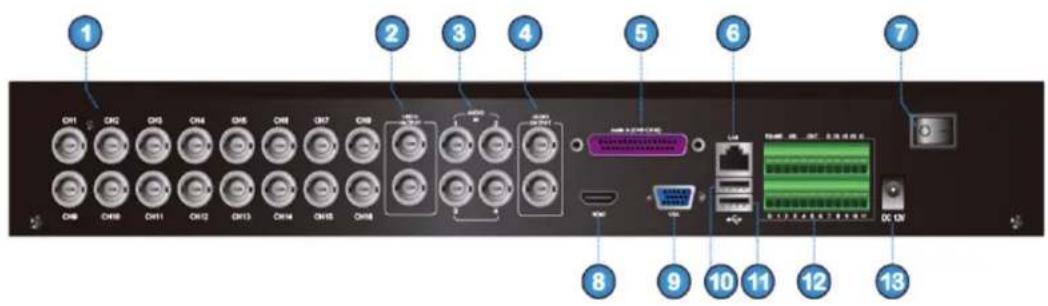

Περιγραφή οπίσθιου πίνακα:

1. Κανάλι εισόδου κάμερας 1 έως 16

2. Έξοδος κύριου βίντεο / Έξοδος βίντεο σημείου

3. Κανάλι εισόδου ήχου 1 έως 4

4. Έξοδος ήχου / σημείου και κύρια έξοδος ήχου / έξοδος ακολουθίας ήχου

5. Κανάλι εισόδου ήχου 5 έως 16

7. Κύριος διακόπτης λειτουργίας

10. Θύρα USB για ποντίκι

11. Θύρα USB για δίσκο Flash, σκληρό δίσκο κ.λπ.

12. RS485 / αισθητήρας / διασύνδεση συναγερμού

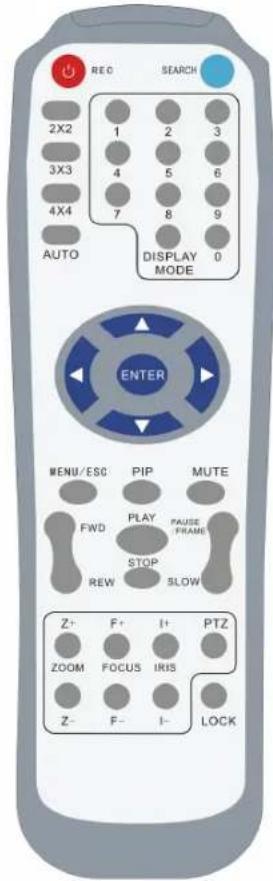

οδος DC 12V/5A Περιγραφή του τηλεχειριστηρίου:

Λειτουργία πλήκτρου REC Μη αυτόματη εγγραφή SEARCH (ΑΝΑΖΗΤΗΣΗ) Είσοδος στο μενού αναζήτησης εγγραφής 2×2 Εμφάνιση Quad 3×3 Εμφάνιση 9-CH 4×4 Εμφάνιση 16-CH AUTO

Εμφάνιση αντίστροφής μέτρησης 0~9 Επιλογή καναλιού, αριθμητικό πλήκτρο DISPLAY MODE

Εμφάνιση πολλαπλών καναλιών CH (Quad, 9CH, 16CH, εμφάνιση ενός καναλιού)

◄ / Αριστερό / Δεξί πλήκτρο ENTER Πλήκτρο Επιλογής / Επεξεργασίας, Πλήκτρο Enter Menu/ESC Είσοδος στο κύριο μενού / Έξοδος PIP Κατάσταση εμφάνισης PIP MUTE

Πλήκτρο σίγασης FWD Μετακίνηση προς τα εμπρός (x2, x4, x8)64 REW Συνέχιση (x2, x4, x8) PLAY (ΑΝΑΠΑΡΑΓΩΓ

Είσοδος στην αναζήτηση εγγραφής, αναπαραγωγή γεγονότος εγγραφής STOP

Μη αυτόματη διακοπή αναπαραγωγής PAUSE/FRAME (ΠΑΥΣΗ/ΚΑΡΕ) Παύση / αναπαραγωγή καρέ-καρέ SLOW (ΑΡΓΑ) （1/2, ¼, 1/8）Αργή αναπαραγωγή Z+ Σμίκρυνση περιοχής βίντεο Z- Μεγέθυνση περιοχής βίντεο F+ Επιμήκυνση εστίασης F- Επιμήκυνση εστίασης I+ Προσθήκη φωτεινότητας PTZ I- Μείωση φωτεινότητας PTZ PTZ: Σας επιτρέπει να ρυθμίσετε το προκαθορισμένο bit και να ελέγξετε το PTZ. LOCK

Σύστημα κλειδώματος Λειτουργία ποντικιού: Με αριστερό κλικ Στο μενού OSD, κάντε κλικ στο αριστερό κουμπί για επιλογή & επεξεργασία Στην κατάσταση ζωντανής εμφάνισης, κάντε κλικ στο δεξί κουμπί για να εμφανιστεί η αναδυόμενη γραμμή μενού Με δεξί κλικ Στο κύριο μενού ή υπομενού, κάντε κλικ στο δεξί κουμπί για να βγείτε από το τρέχον μενού. Με διπλό κλικ αριστερού κουμπιού του ποντικιού Κάντε διπλό κλικ στην ζωντανή εικόνα οποιουδήποτε καναλιού για εμφάνιση σε πλήρη οθόνη. Κάνοντας πάλι διπλό κλικ, η οθόνη θα επιστρέψει στην εμφάνιση όλων των καμερών Με τη χρήση του ποντικιού για να σύρετε

Στην κατάσταση κίνησης, αυτή η λειτουργία θα επιλέξει την περιοχή κίνησης. Στην κατάσταση μενού [Ρύθμιση χρώματος], θα ρυθμίσει τη γραμμή ελέγχου χρώματος και τη γραμμή ελέγχου έντασης. Εγκατάσταση του σκληρού δίσκου: Η συσκευή SEC-DVR416 παρέχει 2 επιλογές για την εγκατάσταση του σκληρού δίσκου. Και οι δύο επιλογές μπορούν να χρησιμοποιηθούν ταυτόχρονα στα 2TB η κάθε μια. Εγκατάσταση του σκληρού δίσκου στη θέση HDD (Αφαιρούμενος σκληρός δίσκος)

1. Ανοίξτε το εμπρόσθιο κάλυμμα της

συσκευής εγγραφής του σκληρού δίσκου και χρησιμοποιήστε το κλειδί για να ξεκλειδώσετε τη θέση HDD.65

2. Αφαιρέστε τη θέση HDD τραβώντας το

χερούλι και αφαιρώντας το κάλυμμα από τη θέση HDD σύροντάς το προς τα πίσω.

3. Εισάγετε τον σκληρό δίσκο και πιέστε τον

σταθερά στον σύνδεσμο της θέσης HDD.

4. Τοποθετήστε τον σκληρό δίσκο στη θέση

HDD με τη χρήση των βιδών.

5. Κλείστε το επάνω κάλυμμα σύροντάς το

προς τα πίσω και τοποθετήστε τη θέση HDD στη συσκευή εγγραφής του σκληρού δίσκου. Εγκατάσταση του σκληρού δίσκου στο εσωτερικό της συσκευής εγγραφής του σκληρού δίσκου:

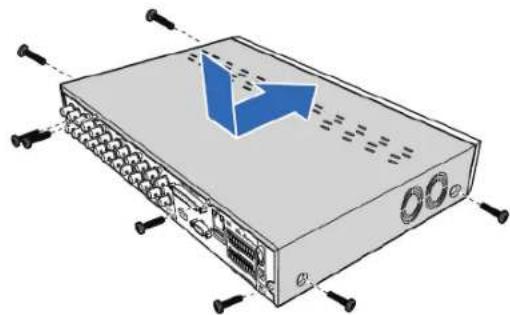

1. Χαλαρώστε τις βίδες από την αριστερή, δεξιά και

πίσω πλευρά του περιβλήματος.

2. Σπρώξτε προς τα πίσω το κάλυμμα και σηκώστε το

για να το αφαιρέσετε.66

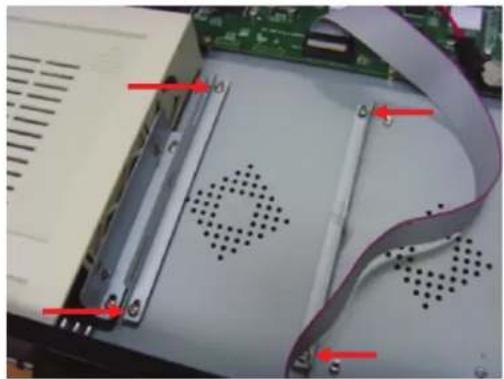

3. Βγάλτε τις βίδες για να αφαιρέσετε πρώτα τους

βραχίονες του σκληρού δίσκου.

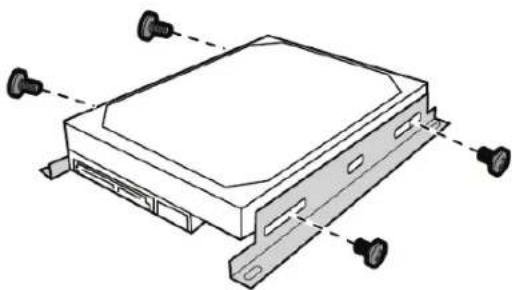

4. Τοποθετήστε τους βραχίονες στον σκληρό δίσκο με

τις παρεχόμενες βίδες.

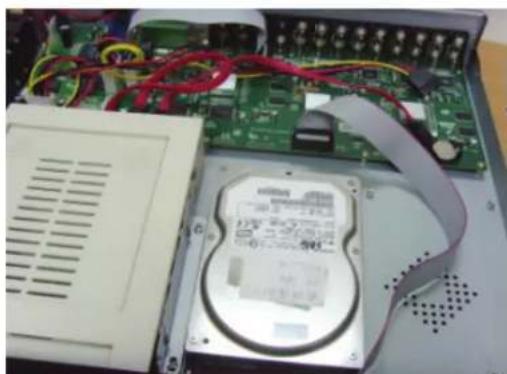

5. Τοποθετήστε ξανά τον βραχίονα στο διαμέρισμα

χρησιμοποιώντας τις 4 βίδες.

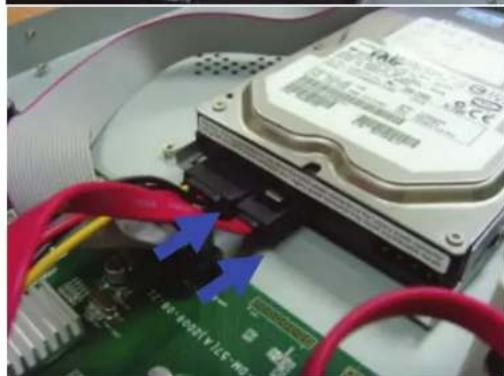

6. Συνδέσετε τα καλώδια δεδομένων και τροφοδοσίας

στον σκληρό δίσκο (HDD) και το DVR.67

7. Τοποθετήστε το κάλυμμα και τις βίδες στη θέση

Λειτουργία της συσκευής εγγραφής του σκληρού δίσκου: Όταν είναι τοποθετημένος ο σκληρός δίσκος και συνδεδεμένα όλα τα καλώδια, η συσκευή εγγραφής του σκληρού δίσκου είναι έτοιμη για χρήση. Για τη διαμόρφωση των σύνθετων ρυθμίσεων της συσκευής εγγραφής του σκληρού δίσκου, πρέπει να μπείτε στο μενού. Για οδηγίες σχετικά με τον τρόπο ρύθμισης της συσκευής εγγραφής του σκληρού δίσκου με το μενού, ανατρέξτε στ ο πλήρες Αγγλικό εγχειρίδιο που παρέχεται στο CD. Οδηγίες ασφαλείας: Αυτό το προϊόν πρέπει να ανοίγει ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται σέρβις. Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. - Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. - Αυτό το Εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει καμία ευθύνη για σφάλμα σε αυτό το εγχειρίδιο ή στις συνέπειές το

- Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
