HASZNÁLATI ÚTMUTATÓ SECDVR416 KONIG

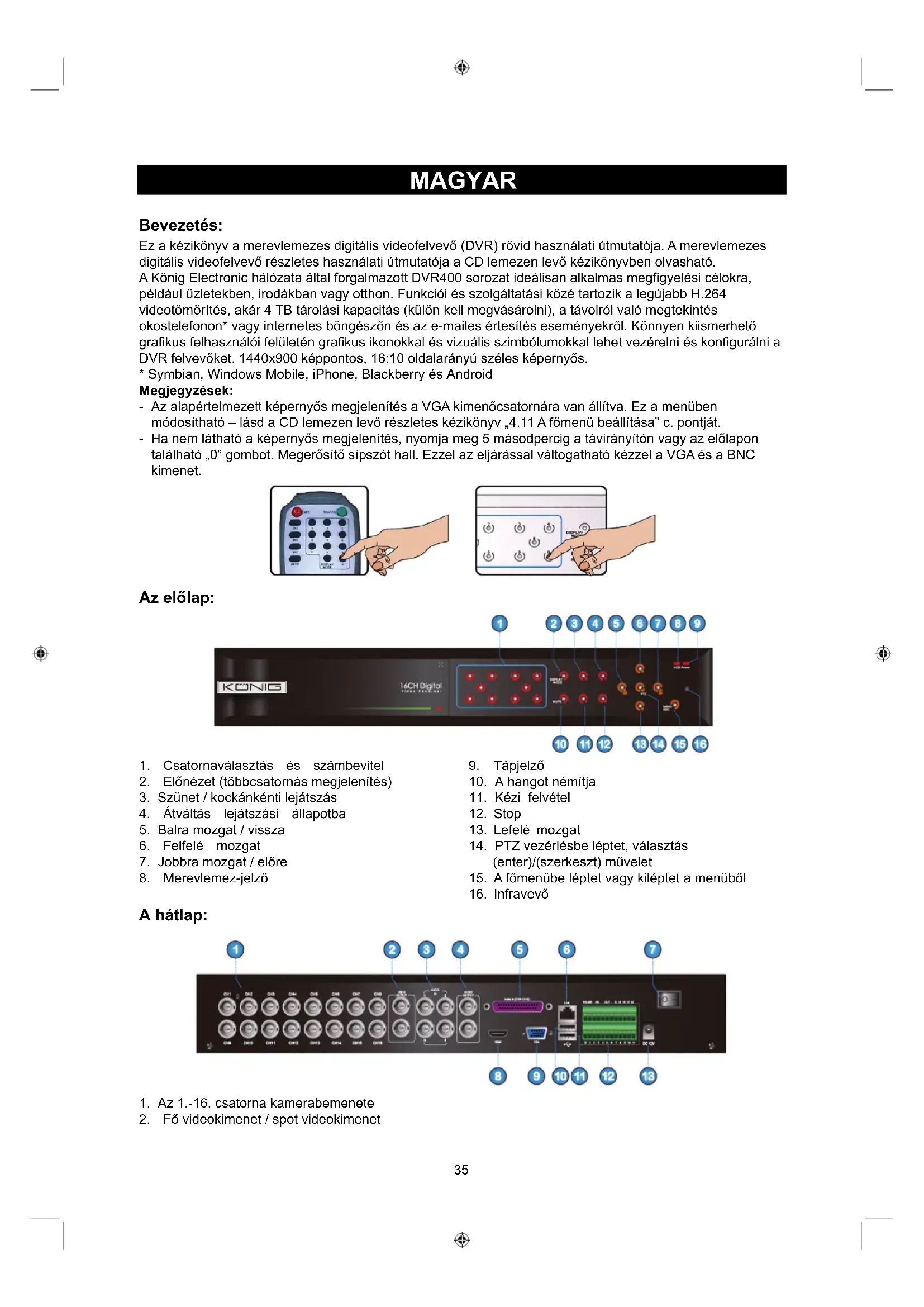

• Symbian, Windows Mobile, iPhone, Blackberry és Android Megjegyzések: - Az alapértelmezett képernyős megjelenítés a VGA kimenőcsatornára van állítva. Ez a menüben módosítható – lásd a CD lemezen levő részletes kézikönyv „4.11 A főmenü beállítása” c. pontját. - Ha nem látható a képernyős megjelenítés, nyomja meg 5 másodpercig a távirányítón vagy az előlapon található „0” gombot. Megerősítő sípszót hall. Ezzel az eljárással váltogatható kézzel a VGA és a BNC kimenet. Az előlap:

1. Csatornaválasztás és számbevitel

2. Előnézet (többcsatornás megjelenítés)

3. Szünet / kockánkénti lejátszás

4. Átváltás lejátszási állapotba

5. Balra mozgat / vissza

7. Jobbra mozgat / előre

10. A hangot némítja

14. PTZ vezérlésbe léptet, választás

(enter)/(szerkeszt) művelet

15. A főmenübe léptet vagy kiléptet a menüből

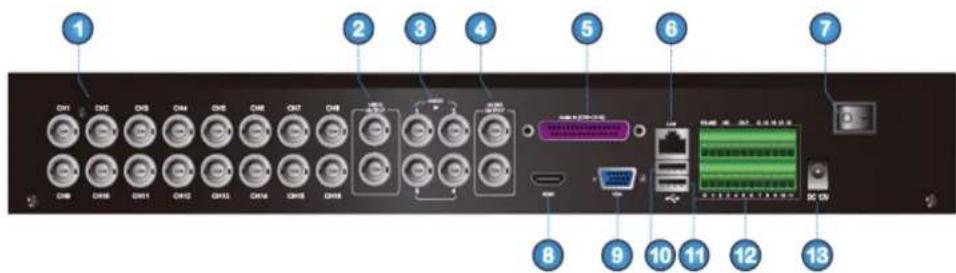

1. Az 1.-16. csatorna kamerabemenete

2. Fő videokimenet / spot videokimenet36

3. Az 1.-4. csatorna hangbemenete

4. Hangkimenet / spot és fő hangkimenet / hang szekvencia kimenet

5. Az 5.-16. csatorna hangbemenete

10. USB egércsatlakozó

11. USB flash memória, merevlemez, stb. csatlakozó

12. RS485 / érzékelő / riasztó csatlakozó

13. 12 V=, 5 A tápbemenet

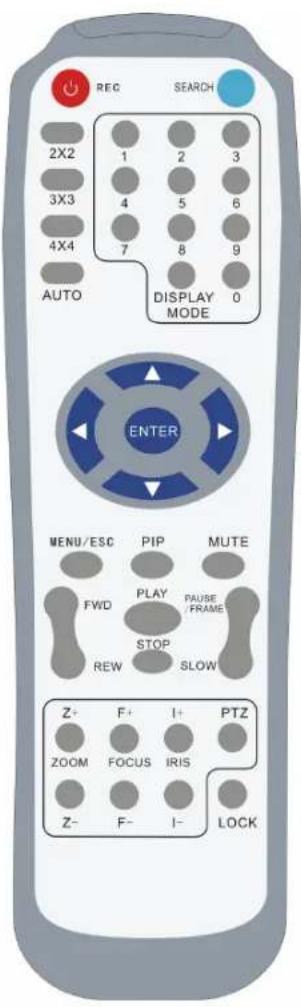

A távirányító gombjai: Felirat A gomb funkciója REC Kézi felvétel SEARCH Beléptet a felvétel SEARCH (keresés) menüjébe 2×2 Négyképes megjelenítés 3×3 Kilenccsatornás megjelenítés 4×4 14-csatornás megjelenítés AUTO A visszaszámláló megjelenítése 0-9 Csatornaválasztás; számjegygombok DISPLAY MODE Többcsatornás megjelenítés (4, 9, 16 és egy csatorna) ▲ Fel ▼ Le

Bal/jobb gomb ENTER Választás / szerkesztés / Enter Menu/ESC A főmenübe léptet / kiléptet onnét PIP Kép-a-képben mód MUTE A hangot némítja FWD Előre futtat (x2, x4, x8) REW Vissza futtat (x2, x4, x8) PLAY Beléptet a felvétel SEARCH (keresés) menüjébe, lejátssza a felvételt STOP A felvétel kézi leállítására szolgál PAUSE/FRAME Szünet / kockánkénti lejátszás SLOW （1/2, 1/4, 1/8）Lassított lejátszás Z+ Videó távolítás Z- Videó közelítés F+ Fókusz kiterjesztése F- Fókusz kiterjesztése I+ PTZ fényerőnövelés I- PTZ fényerőcsökkentés PTZ Az előválasztó bit beállítására és a PTZ vezérlésére szolgál. LOCK Lezárja a rendszert37 Az egér használata: Bal kattintás Kiválasztáshoz és szerkesztéshez az OSD menüben kattintson a bal gombbal. Az élő megjelenítési módban a jobb gomb felhozza az előugró menüsávot. Jobb kattintás Főmenü vagy almenü módban a jobb gomb kiléptet az aktuális menüből. Dupla kattintás a bal egérgombra Bármely csatorna teljesképernyős megjelenítéséhez kattintson duplán a csatorna élő képére; ha ismét rákattint duplán, visszatér az összes kamera egyidejű képe. Vonszolás az egérrel Mozgás módban ez a funkció választja a mozgási területet; a [Colour Setup] menü módban a szín- és hangerőállító sáv csúszkáját mozgatja. A merevlemez(ek) beszerelése: A SEC-DVR416 készülékbe 2 merevlemez telepíthető. A két egyenként 2 TB-os merevlemez egyidejűleg használható. A merevlemez telepítése a HDD fiókba

1. Nyissa ki a merevlemezes felvevő elülső

burkolatát és a mellékelt kulccsal tegye szabaddá a HDD fiókot.

2. A fogantyújánál fogva húzza ki a fiókot.

Hátrafelé csúsztatással húzza le fedelét.

3. Helyezze be a merevlemezt és nyomja

határozottan a HDD fiókban levő csatlakozóba.

4. Rögzítse a merevlemezt a fiókban a

5. Csúsztassa vissza a helyére a fiók fedelét,

és nyomja a helyére a fiókot a merevlemezes felvevőben. A merevlemez beszerelése a merevlemezes felvevőbe

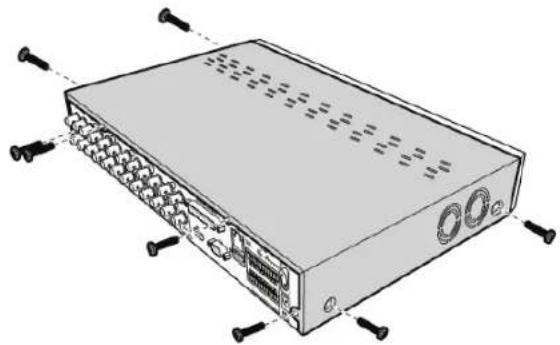

1. Csavarja ki a készülék burkolatának bal-, jobb- és

hátoldalán levő csavarokat.

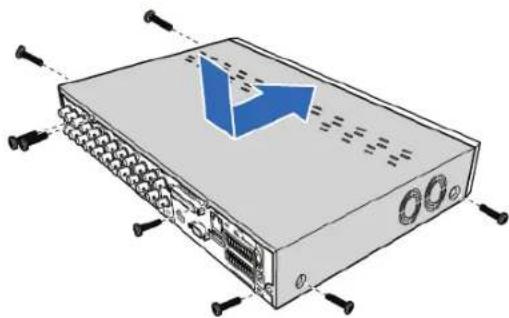

2. Tolja hátra, majd emelje le a burkolatot.

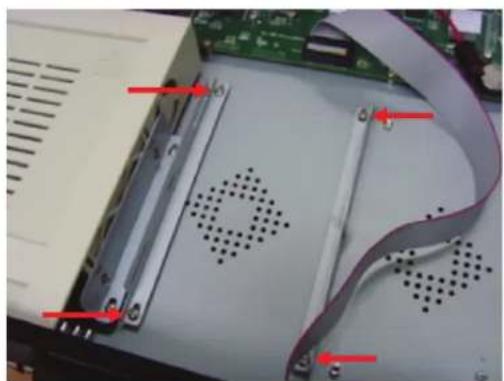

3. Csavarja ki a nyíllal jelölt csavarokat és vegye ki a

merevlemez rögzítősínjeit.39

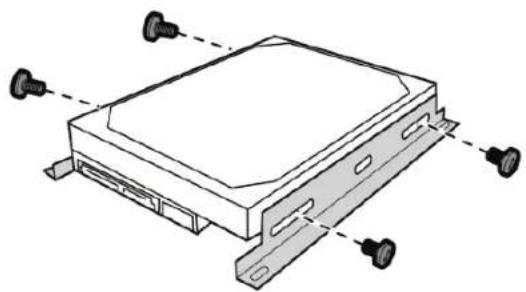

4. Erősítse a rögzítősíneket a merevlemezhez a

mellékelt csavarokkal.

5. Rögzítse a síneket a készülékhez a 4 csavarral.

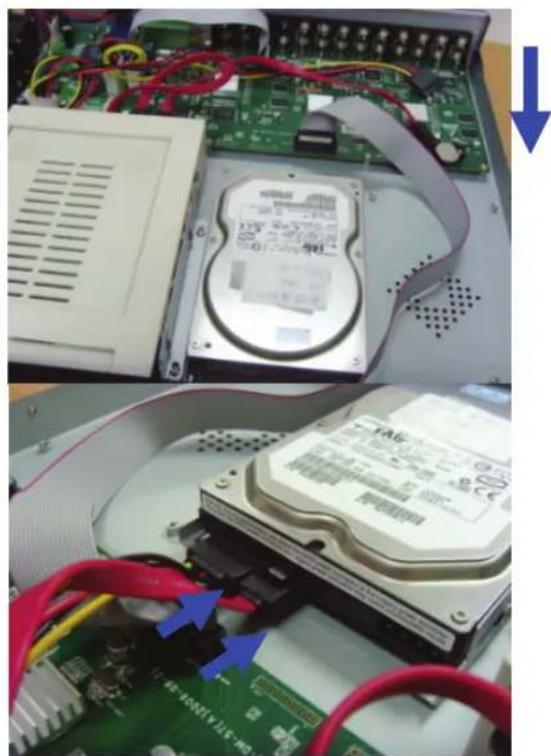

6. Csatlakoztassa az adat- és tápkábelt a

merevlemez (HDD) és a DVR megfelelő csatlakozóihoz.

7. Helyezze vissza a készülék burkolatát és rögzítse

a csavarokkal. A merevlemezes felvevő használata: A merevlemezek beszerelése és a kábelek csatlakoztatása után a merevlemezes felvevő használatra kész. A merevlemezes felvevő részletes adatainak beállításához lépjen a menübe. A merevlemezes felvevő menüjének használatát a CD lemezen található kézikönyv ismerteti.40 Biztonsági óvintézkedések: A készüléket KIZÁRÓLAG képzett technikus nyithatja fel szervizelés érdekében. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: - A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. - Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. - Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáiért, vagy azok következményeiért. - Őrizze meg ezt az útmutatót és a csomagolást. Figyelem: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
