HASZNÁLATI ÚTMUTATÓ SASDVRPIR10 KONIG

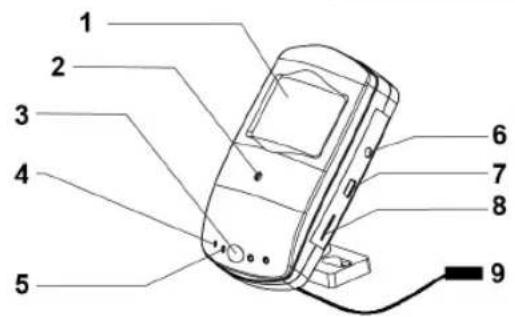

5. Készenléti állapotjelző

8. TF memóriakártya foglalat

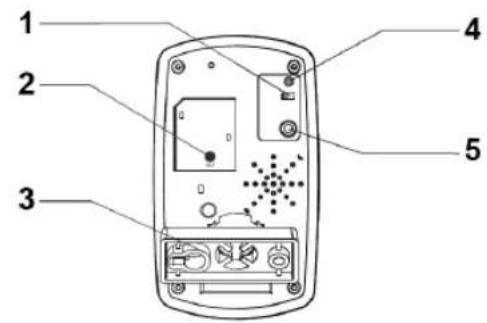

1. Ki-/bekapcsoló gomb

5. Mozgásérzékelő (aktiválás)

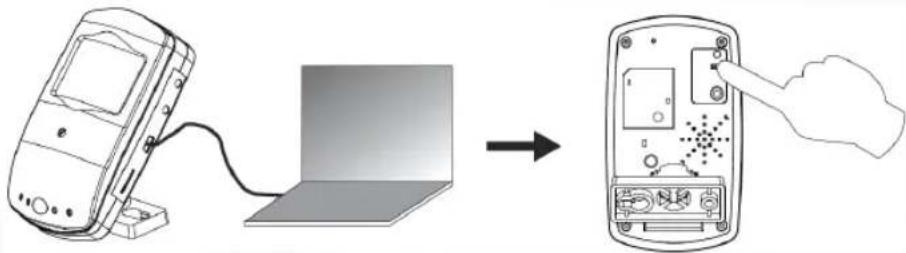

1. Csatlakoztassa a mozgásérzékelőt a notebookjához közvetlenül vagy egy USB-kábel

segítségével. Kapcsolja be a készüléket.38 MAGYAR

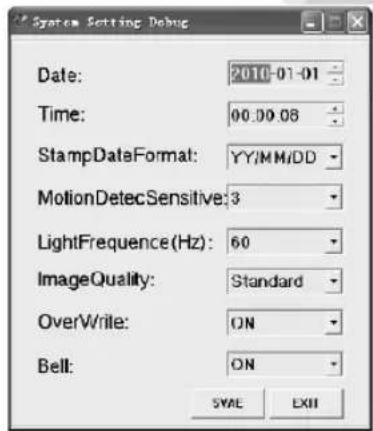

2. A beállítások elvégzéséhez nyissa meg a mappát, és válassza ki a DvXSet.exe nevű fájlt.

• Date: A beállításhoz kattintson az évre, a hónapra és a napra. A beállítás elvégzéséhez használja a fel és le nyilakat.

• Time: A beállításhoz kattintson az órára, a percre és a másodpercre. A beállítás elvégzéséhez használja a fel és le nyilakat.

• Stamp Date Format: Az YY/MM/DD, DD/MM/YY vagy MM/DD/YY formátumok közül választhat. A beállítás elvégzéséhez használja a lefelé nyilat.

• Motion Detection Sensitivity: A mozgásérzékelő érzékenységét 1 és 5 között módosíthatja. A beállítás elvégzéséhez használja a lefelé nyilat. (5 a legérzékenyebb, 3 a javasolt).

• Light Frequency (Hz): Válassza ki az országának megfelelő tápfeszültség frekvenciát. Európában például 50Hz, az Egyesült Államokban 60Hz. A beállítás kiválasztásához használja a lefelé nyilat.

• Image Quality: Válassza ki a rögzítés minőségét: High-HD, Standard vagy Alacsony VGA. A beállítás kiválasztásához használja a lefelé nyilat.

• OverWrite: Amennyiben a memóriakártya megtelése esetén az SD-kártyát felül szeretné írni, válassza az ON opciót. Amennyiben nem szeretné, hogy a memóriakártya felül legye írva, válassza az OFF opciót. A beállítás kiválasztásához használja a lefelé nyilat.

• Bell: Amennyiben egy sípoló hangot szeretne hallani, nyomja meg a gombot a távirányítón vagy a mozgásérzékelőn, majd válassza ki az ON opciót. Amennyiben nem szeretne sípolás hallani, válassza az OFF opciót. A beállítás kiválasztásához használja a lefelé nyilat.

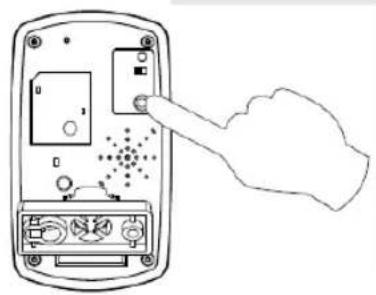

• Az összes beállítás elvégzése után a mozgásérzékelő beállításainak mentéséhez kattintson a SAVE gombra, majd nyomja meg és 3-5 másodpercig tartsa lenyomva a készülék hátulján található SET gombot. Használat

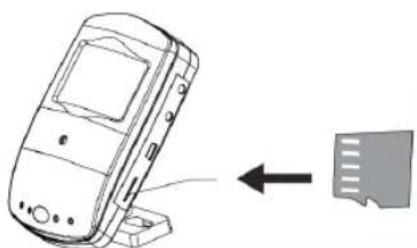

1. Helyezzen be egy Micro SD

memóriakártyát (maximum 32 GB).

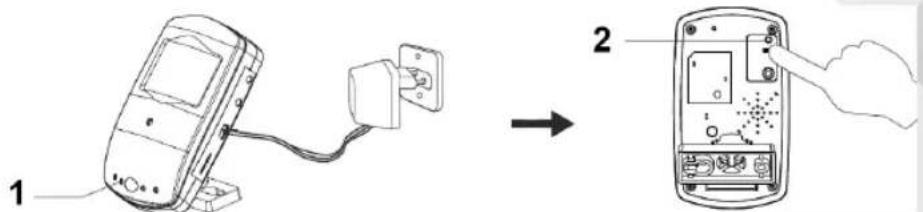

2. Csatlakoztassa a DC kábelt. Kapcsolja be a készüléket. A feszültségjelző és a készenlétjelző

felkapcsol.39 MAGYAR

1. Feszültségjelző 2. Készenléti állapotjelző

3. A mozgásérzékelő funkció használatához

nyomja meg a készüléken (ellenkező esetben a távirányítón) található aktiválás gombot. Amozgás érzékelésekor a készenlétjelző egyszer felvillan, majd kialszik. A funkció lekapcsolásához nyomja meg ismét az aktiválás gombot. A készenlétjelző ismét felkapcsol.

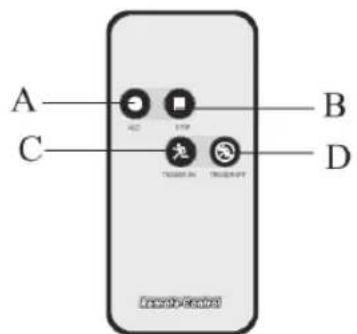

4. A mozgásérzékelő a távirányítóval is

használható. A: A manuális rögzítés indítása (amozgásérzékelő le van kapcsolva, és a mozgásérzékelő addig rögzíti az adatokat, míg meg nem nyomja a leállítás gombot) B: Manuális rögzítés leállítása C: Mozgásérzékelés engedélyezése D: Mozgásérzékelés letiltása Megjegyzés: A távirányító infravörös jelátvitellel működik, melyhez a távirányítót a mozgásérzékelő felé kell irányítani.

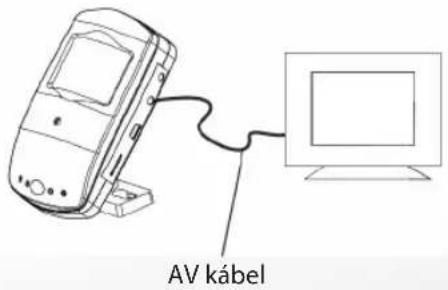

5. A mozgásérzékelő az élő adás és visszajátszás

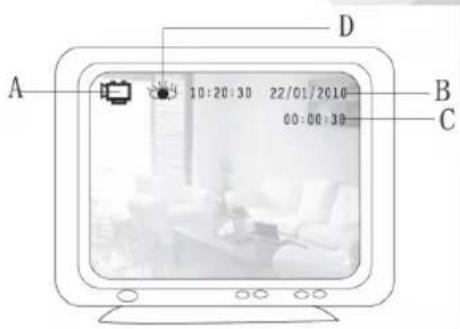

funkció használatához monitorhoz vagy TV- hez is csatlakoztatható. A csatlakoztatáshoz AV-kábelt használjon. AV kábel40 MAGYAR Amennyiben a készülék monitorhoz vagy TV-hez van csatlakoztatva, a következő jelzések láthatók a képernyőn. A: A mozgásérzékelő rögzíti az adatokat B: Aktuális idő és dátum C: Rögzítési idő D: Mozgásérzékelés

6. A lejátszáshoz vagy fájlátvitelhez egy USB-kábel segítségével csatlakoztassa

a mozgásérzékelőt egy számítógéphez vagy notebookhoz. Kapcsolja be a mozgásérzékelőt. A fájlok megtekintéséhez nyissa meg a mappát. A rögzített fájlok visszajátszásához, másolásához vagy törléséhez nyissa meg a VIDEO mappát (a fájlok lejátszásához olyan lejátszót használjon, mely támogatja az AVI fájlokat).

7. A mozgásérzékelő a mozgás érzékelése előtti 3 másodpercet és a mozgás érzékelése után

15 másodpercet is rögzíti, így a felvétel minimum 18 másodperces. Folyamatos mozgás észlelésekor a mozgásérzékelő folyamatosan rögzíti az adatokat. A fájlok rögzítési ideje nem haladhatja meg a 15 percet. Műszaki adatok

• A felbontás: 1280 x 720

• Videóformátum: AVI/D1/VGA 30 fps hanggal

• Kamera objektív: 3 mm

• Támogatott SD memóriakártyák: Maximum 32 GB

• Videófájl mérete: 35 MB/perc

• Előrögzítési idő: 3 másodperc

• A távirányító hatósugara: 10 méter

• Éjjellátási tartomány: 8 méter

• Tápfeszültség: 6 V, 800 mA

• Méretek: 103 x 60 x 29,5 mm41 MAGYAR FIGYELMEZTETÉS ÁRAMÜTÉS VESZÉLYE! NE NYISSA FEL! Biztonsági óvintézkedések: Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Ne használjon oldószert vagy súrolószereket. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és védjegy a megfelelő tulajdonos védjegye vagy bejegyzett védjegye, azokat ennek tiszteletben tartásával említjük. Őrizze meg ezt az útmutatót és a csomagolást. Leselejtezés: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik. Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek. Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve. Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat: webhely: http://www.nedis.com/en-us/contact/contact-form.htm e-mail: rendeles@hqnedis.hu telefon: +31 (0)73-5993965 (munkaidőben) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLANDIA42 SUOMI Esittely Liikkeentunnistin on ihanteellinen turvallisuus- ja tarkkailukäyttöön. PIR-infrapunakotelossa on SD-kortinlukija (SD-kortti ei tule mukana) tallentamiseen integroituna ainutlaatuiseen liikkeentunnistustekniikkaan. Tallennuslaitetta käytetään jatkuvaan tallennukseen, mutta se ei tallenna tietoja, jos liikettä ei havaita. Jos liikettä havaitaan, tallennin aloittaa tiedon tallentamisen 3 sekuntia ennen kuin liike on havaittu. Tämä tekniikka varmistaa, että mitään liikettä ei menetetä ja kaikki saadaan tallennettua. Laite on varustettu infrapuna-LED-valolla yökäyttöä ja mikrofonia varten. SAS-DVRPIR10:ssa on kaukosäädin helpottamaan käyttöä. Kuvaus
