NÁVOD K OBSLUZE SASDVRPIR10 KONIG

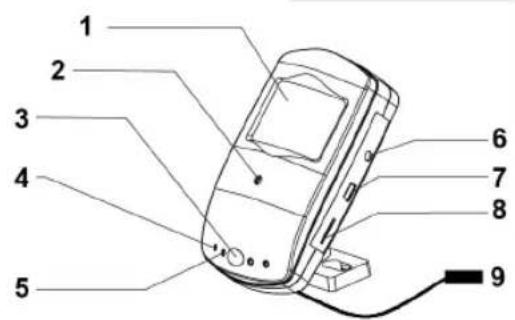

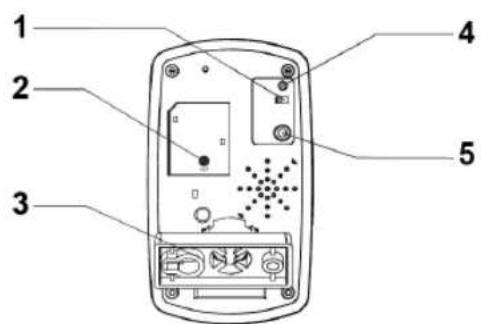

5. Indikátor pohotovostního režimu

1. Zapnutí/vypnutí přístroje

2. Tlačítko nastavení

4. Indikátor zapnutí

5. Čidlo pohybu (spouštěč)

1. Připojte čidlo pohybu k vašemu notebooku buď přímo nebo přes USB. Zapněte přístroj.53

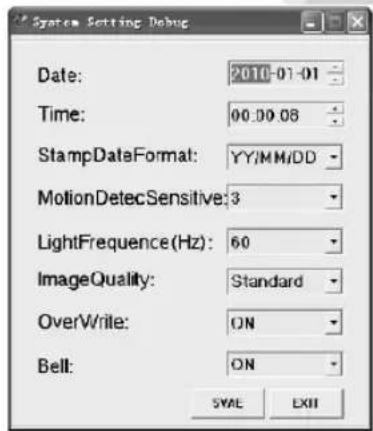

2. Otevřete složku a vyberte soubor DvXSet.exe k vložení nastavení.

• Date: Klikněte na příslušný rok, měsíc a den. Použijte tlačítka s šipkami nahoru a dolů ke konguraci nastavení.

• Time: Klikněte na příslušnou hodinu, minutu a sekundu. Použijte tlačítka s šipkami nahoru a dolů ke konguraci nastavení.

• Stamp Date Format: Vyberte YY/MM/DD, DD/MM/YY nebo MM/DD/YY. Kprovedení kongurace použijte šipku nahoru.

• Motion Detection Sensitivity: Vyberte citlivost čidla pohybu v rozmezí 1 až 5. K provedení kongurace použijte šipku dolů. (5 je nejcitlivějším nastavením, doporučuje se nastavení 3).

• Light Frequency (Hz): Vyberte světelnou frekvenci pro vaši zemi. Např. pro Evropu je to 50Hz, pro USA 60Hz. K výběru použijte tlačítko s šipkou dolů.

• Image Quality: Zvolte kvalitu záznamu High-HD, Standard nebo Low VGA. K výběru použijte tlačítko s šipkou dolů.

• OverWrite: Jestliže mohou být data na SD kartě po jejím zaplnění přepsána, zvolte ON. Jestliže ne zvolte OFF. K výběru použijte tlačítko s šipkou dolů.

• Bell: Jestliže chcete slyšet pípavý zvuk stiskněte tlačítko na dálkovém ovládači nebo čidlu pohybu a poté zvolte ON. Jestliže nechcete slyšet zvuk zvolte OFF. K výběru použijte tlačítko s šipkou dolů.

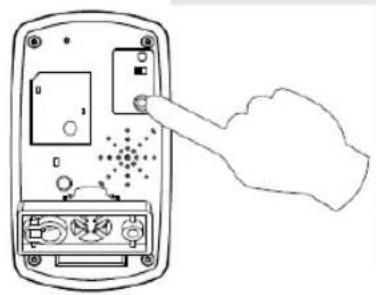

• Po konguraci všech nastavení klikněte na SAVE a poté stiskněte SET na zadní straně kamery asi na 3 - 5 sekund k uložení nastavení čidla pohybu. Použití

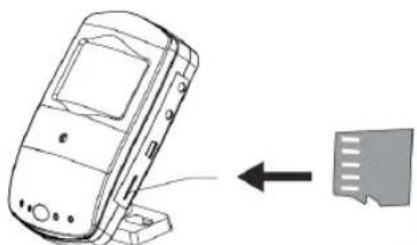

1. Vložte mikro SD kartu (max. kapacita může

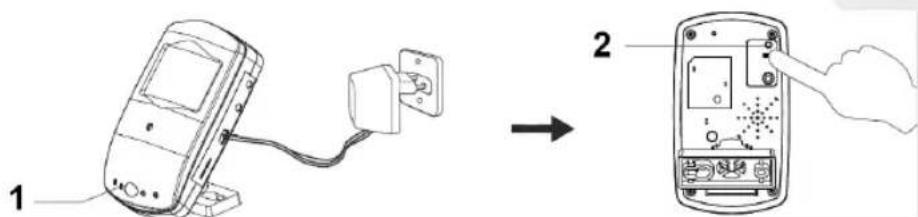

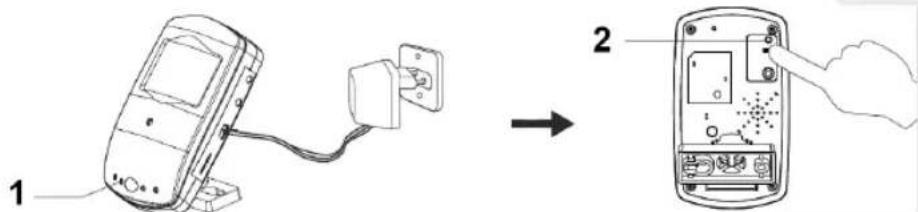

2. Vložte napájecí zdroj do DC zástrčky DC kabelu. Zapněte napájení. Indikátor zapnutí a

indikátor pohotovostního režimu se rozsvítí.54 ČE SKY

1. Indikátor zapnutí 2. Indikátor pohotovostního režimu

3. Ke spuštění čidla pohybu na přístroji (jinak

použijte dálkové ovládání) stiskněte tlačítko spuštění k jeho aktivaci. Dojde-li k detekci pohybu indikátor pohotovostního režimu jednou zabliká a poté zhasne. K ukončení této funkce stiskněte znovu tlačítko spuštění. Indikátor pohotovostního režimu se znovu rozsvítí.

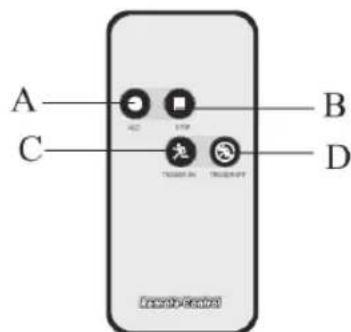

4. Čidlo pohybu může být také obsluhováno

pomocí dálkového ovládání. A: Spuštění ručního záznamu (detekce pohybu je deaktivována a čidlo pohybu bude nepřetržitě provádět záznam, dokud nedojde ke stisku tlačítka stop). B: Ukončení ručního záznamu. C: Aktivace detekce pohybu. D: Deaktivace detekce pohybu. Poznámka: Dálkové ovládání používá infračervený přenos, proto musí být dálkové ovládání namířeno na čidlo pohybu.

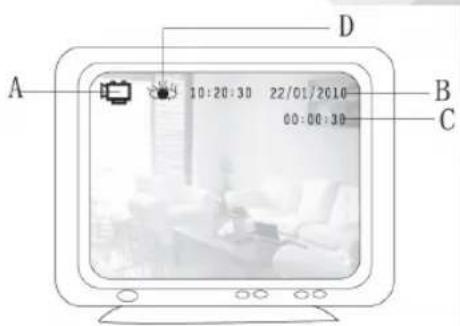

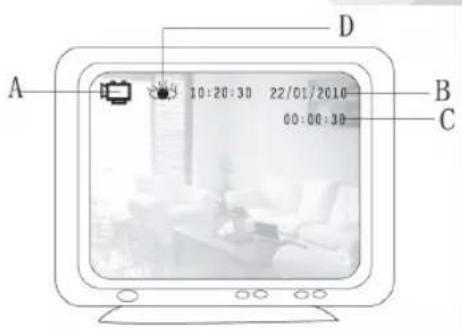

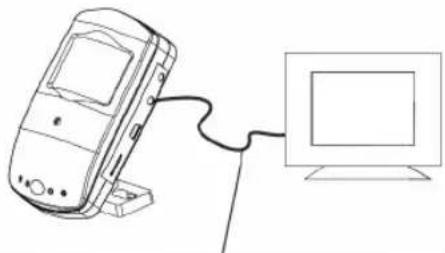

5. Čidlo pohybu může být přímo připojeno

k monitoru nebo TV k sledování živého přenosu nebo k použití funkce přehrávání. K připojení použijte AV kabel. AV připojení55 ČE SKY Po připojení k monitoru nebo TV se na obrazovce mohou objevit následující indikátory. A: Čidlem pohybu je prováděn záznam B: Aktuální čas a datum C: Čas záznamu D: Detekce pohybu

6. K použití přehrávání nebo přenosu souborů připojte čidlo pohybu pomocí USB kabelu k

počítači nebo notebooku. Zapněte čidlo pohybu. Otevřete složku ke shlédnutí souborů. Otevřete složku VIDEO k použití přehrávání záznamů nebo zkopírujte/vymažte soubory (u přehrávání souborů je použit přehrávač podporující AVI soubory).

7. Čidlo pohybu uloží záznam 3 sekundy před detekcí pohybu a 15 sekund po poslední

detekci pohybu s minimálním záznamem 18 sekund. Je-li pohyb detekován nepřetržitě čidlo pohybu bude provádět záznam neustále. Čas záznamu jakéhokoliv jednotlivého souboru by neměl přesáhnout 15 minut. Specikace

• Rozlišení: 1280 x 720

• Velikost video souboru: 35 MB/min

• Předzáznamový čas: 3 sekundy

• Rozsah dálkového ovládání: 10 metrů

• Rozsah nočního vidění: 8 metrů

• Zdroj napájení: 6 V, 800 mA

NEOTEVÍRAT Bezpečnostní opatření: Abyste snížili riziko úrazu elektrickým proudem, měl by být vpřípadě potřeby tento výrobek otevřen POUZE autorizovaným technikem. Dojde-li kporuše, odpojte zařízení odnapájení a od ostatních zařízení. Nevystavujte zařízení působení vody nebo vlhkosti. Údržba: Kčištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky. Záruka: Za změny, úpravy nebo poškození zařízení vdůsledku nesprávného zacházení není nesena zodpovědnost a není na ně poskytována záruka. Obecné upozornění Design a specikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal. Likvidace: Tento výrobek je označen tímto symbolem. Znamená, že vyřazené elektrické nebo elektronické výrobky by neměly být likvidovány společně sběžným domovním odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrné systémy. Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech Evropské Unie. Splňuje také veškeré relevantní specikace a předpisy státu, ve kterém se prodává. Ociální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identikace produktu), materiálový bezpečnostní list, zpráva o testování produktu. V případě dotazů kontaktujte naše oddělení služeb zákazníkům: Webové stránky: http://www.nedis.com/en-us/contact/contact-form.htm E-mail: service@nedis.com Telefon: +31 (0)73-5993965 (během otevírací doby) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NIZOZEMSKO57 ROMÂNĂ Introducere Detectorul de mişcare este ideal pentru supraveghere şi securizare discrete. În compartimentul PIR există un cititor de carduri SD (cardul SD nu este inclus) destinat înregistrării, echipat cu o tehnologie unică de detectare a mişcării. Dispozitivul de înregistrare va capta imagini în mod constant, dar nu va stoca date dacă nu este detectată mişcare. Dacă este detectată mişcare, dispozitivul de înregistrare va începe stocarea datelor captate cu 3 secunde înainte de detectarea mişcării. Această tehnologie asigură detectarea şi înregistrarea completă a mişcării şi a datelor aferente. Este echipat cu microfon şi leduri IR pentru vedere nocturnă. Dispozitivul SAS-DVRPIR10 este echipat cu telecomandă pentru o utilizare facilă. Descriere
