MANUALE UTENTE SASDVRPIR10 KONIG

Il rilevatore di movimento è ideale per una sicurezza nascosta ed osservazione. Nell'alloggiamento del PIR c'è unlettore di card SD (la card SD non è fornita) per la registrazione, integrata con una Tecnologia di rilevamento del movimento unica. Il registratore è utilizzato per registrar costamente ma non archiviera nessun dato se non è rilevato nessun movimento. Se viene rilevato un movimento il registratore inizIERà ad memorizzare i dati 3 secondi prima che il movimento venga rilevato. Questa Tecnologia assicura che nessun movimento venga perduto e tutte le cose rilevanti vengono registrate. E'dotato di LED IR per la visione notturna e di un microfono. Il SAS-DVRPIR10iene fornito con un telecomando per un uso pratico.

Descrizione

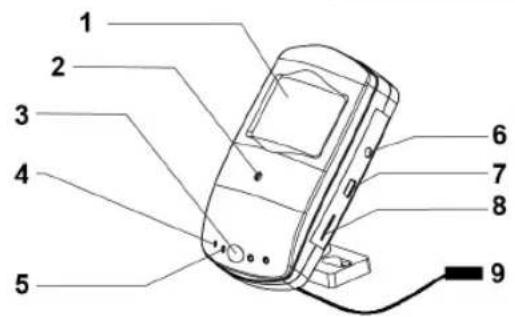

1. Luce LED
2. Videocamera
3. Ricevitore IR
4. Mic
5. Indicatore di stand-by
6. Uscita AV
7. Porta USB
8. Slot per la card TF
9. Innesto alimentazione

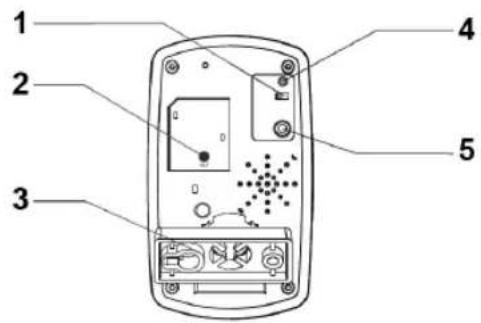

1. Accensione/Spegnimento
2. Impostazione
3. Staffe
4. Indicatore alimentazione
5. Rilevatore di movimento (Attivatore)

Impostazioni

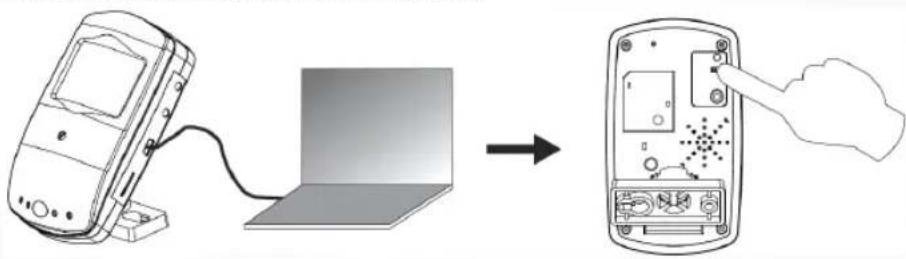

1. Collegare il rilevatore di movimento al vostro notebook, sia direttamente chetramite la connessione USB.Accendere l'alimentazione.

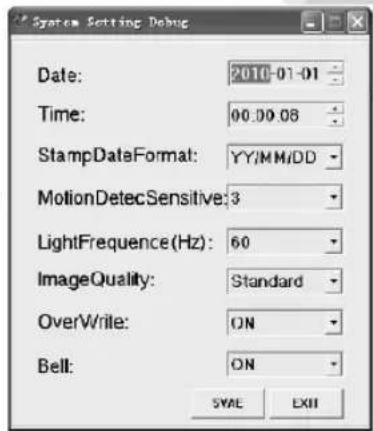

1. Aprire la cartella e selezionare DvXSet.exe per accedere alle impostazioni.

2. Date: Cliccare sull'anno, mese e data per impostare. Utilizzare i pulsanti freccia su e giù per regolare le impostazioni.

3. Time: Cliccare sull'ora, minuti e secondi per impostare. Utilizzare i pulsanti freccia su e giù per regolare le impostazioni.
4. Stamp Date Format: Selezionare YY/MM/DD, DD/MM/YY o MM/DD/YY. Utilizzare i pulsanti freccia giù per regolare le impostazioni.
5. Motion Detection Sensitivity: Selezionare la sensibilità del rilevatore di movimento da 1 a 5. Utilizzare il tasting freccia più per regolare le impostazioni. (5 è il livello più sensibile, si suggerisce 3).
   Light Frequency (Hz): SeLECTIONARE la frequenza della luce del vostro paese. Per esempio, per l'Europa e 50Hz per gli Stati Uniti 60Hz Utilizzare il pulsante freccia giu per selezionale.
6. Image Quality: SeLECTIONARE la qualita di registrazione, Alta-HD, VGA Standard o Basso. Utilizzare il pulsante freccia giù per selezionare.
   OverWrite: Se la card SD dovrè essere sovrascritta una volta piena, selezionare ON. Se non si preferisce la sovrascrittura, selezionare OFF. Utilizzato il pulsante freccia giù per selezionare.
   Bell: Quando volete ascoltare un beep, premete il pulsante sul telecomando o sul rilevatore di moto, quindi scegliete ON. Altrimenti selezionate OFF. Utilizzato il pulsante freccia giu per selezionare.
7. Dopo aver regolato tutte le impostazioni, clicate su SAVE e quindi premete il pulsante SET sul retro della telecamera per 3 o 5 secondi per salvare le impostazioni per il rilevatore di movimento.

Funzionamento

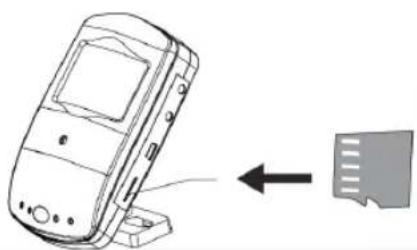

1. Inserire una card Micro SD (fino ad un massimo di 32 GB).

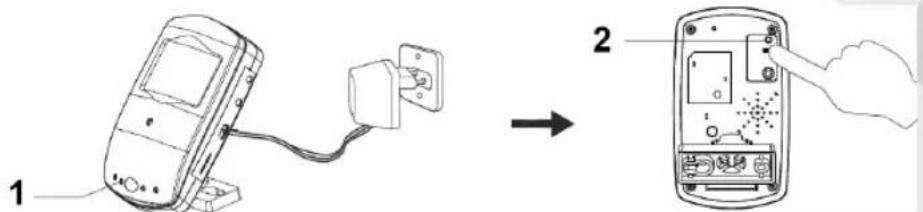

1. Inserire l'alimentatore nella presa DC del cavo. Accendere. L'indicatore di alimentazione e stand-by viene illuminato.

König

1. Indicatore alimentazione 2. Indicatore di stand-by

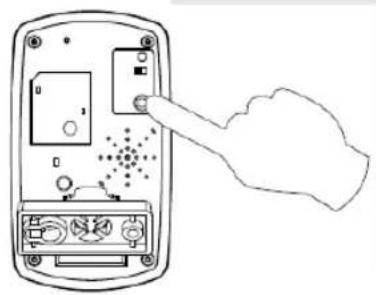

1. Per il funzionamento del rilevatore di movimento (e non tramite telecomando), premete il pulsante di attivatore per attivare la funzionalità di rilevamento del movimento. Quando viene rilevato il movimento l'indicatore di stand-by lampeggerà una volta e poi si spegne. Per terminare la funzione, premere l'attivatore nuovamente. L'indicatore di stand-by si illuminerà nuovamente.

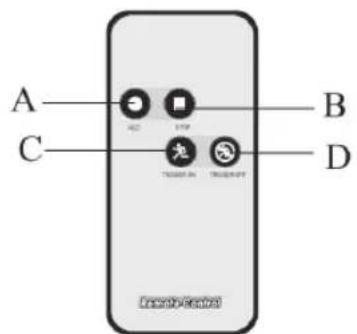

2. Il rilevatore di movimento più agli essere attivato tramite il telecomando.

A: Attivare la registrazione manuale (il rilevamento di movimento è disattivato ed il rilevatore di movimento registrarà continuamente fino a che viene premuto il pulsante stop)
B: Interruzione della registrazione manuale
C: Abilitare il rilevatore di movimento
D: Disabilitare il rilevatore di movimento

Note: Il telecomando ha una trasmissione ad infrarossi, il che implica di dover essere puntato.
verso il rilevatore di movimento affinché funzioni.

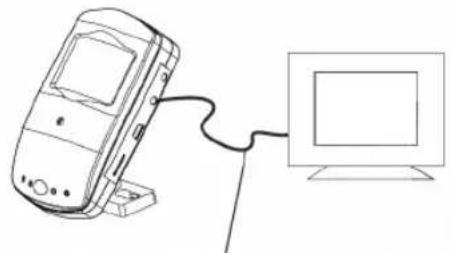

1. Il rilevatore di movimento cui ènessere connesso direttamente ad un monitor o a una TV per la visione live e le funzioni di playback. Utilizzare il cavo AV per la connessione.

Linea AV

König

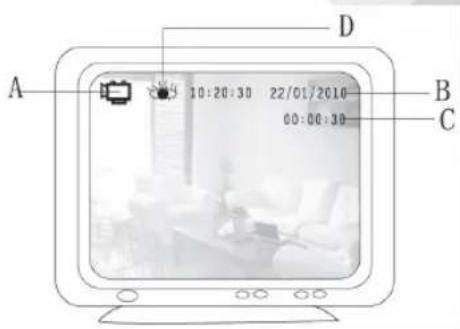

Quando connesso ad un monitor o ad una TV, i seguenti indicatori possono essere visualizzati sullo schermo.

A: Il rilevatore di movimento sta registrando
B: Data ed ora attuale
C:Tempo di registrazione
D: Rilevamento di movimento

ITALIANO

1. Per il playback o iltrasferimento file, collegare il rilevatore di movimento con il cavo USB ad un computer o a un notebook. Accendere il rilevatore di movimento. Aprire la cartella per visualizzare i file. Aprire la cartella VIDEO per il playback delle registrazioni o per copiare/cancellare i file (riprodurre i file con un player che supporti i file AVI).
2. Il rilevatore di movimento inizia a registrarare 3 secondi prima che il movimento è rilevato e 15 secondi dopo che l'ultimo rilevamento è stato rilevato con un minimo di 18 secondi di registrazione. Quando viene rilevato il movimento in maniera continuativa, il rilevatore di movimento registrarà in modo costante. Il tempo di registrazione di agli singolo file non sare superfiore a 15 minuti.

Caratteristica

Risoluzione: 1280 × 720
- Formato Video: AVI/D1/VGA 30 fps con audio
Lenti della videocamera: 3 mm
SD Card supportate: Massimo 32 GB
Dimensionedel VideoFile:35MB/min
Porta USB: 2.0
Uscita AV:3,5 mm
Tempo di pre-registryazione: 3 secondi
- Portata Telecomando: 10 metri
- Portata della visione notturna: 8 metri
Alimentazione: 6V,800 mA
Dimensioni: 103× 60× 29,5mm

PRECAUZIONI

RECHINETCOSS

x^2 + 5x + 6 = 12

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, il presente dispositivo deve essere aperto SOLO da un tecnico autorizzato, nel caso sia necessario ripararlo.

Scollegare il prodotto alla rete di alimentazione e da altri apparetti se dovesse verificarsi un problema.

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto.

Nonutilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilita in relazione a cambiamenti e modifiche apporte al prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Informazioni generali

Il design e le caratteristiche tecniche sono soggetti a modifica sua necessita di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in loesso documento.

Conservare quello manuale e la confezione per riferimenti futuri.

Smaltimento:

Il prodotto è contrassegnato con quello significato. Questo significica che i prodotti elettrici ed elettronici non devono essere smaltiti con i normali rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto. La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio cliente per assistenza:

tramite il nostro site web: http://www.nedis.it/it-it/contactti/module-contatto.htm

tramite e-mail: [e-mail]

tramite Telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, Paesi Bassi
