Tipo di prodotto	Sistema d'allarme senza fili multifunzione
Marca	Konig
Modello	SEC-ALARM120
Contenuto della confezione	1 modulo centrale allarme, 3 sensori porta/finestra, 3 sensori PIR, 2 telecomandi
Alimentazione modulo centrale allarme	4,5 V CC (3 batterie AA, non incluse)
Alimentazione sensori porta/finestra	4,5 V CC (3 batterie LR44, incluse)
Alimentazione sensori PIR	4,5 V CC (3 batterie AA, non incluse)
Alimentazione telecomando	12 V CC (3 batterie LR44, incluse)
Sirena modulo centrale allarme	100 dB a 0,5 m
Sirena sensori	95 dB a 0,5 m
Portata sensori (zona aperta)	Fino a 60 m
Portata telecomando (zona aperta)	Fino a 30 m
Frequenza di funzionamento	433 MHz ±250 kHz
Temporizzazione ingresso/uscita	20 a 25 secondi
Dimensioni modulo centrale allarme	5,7 (L) x 3,9 (P) x 10,9 (A) cm
Dimensioni sensori porta/finestra	6 (L) x 1 (P) x 9,9 (A) cm
Dimensioni sensori PIR	6 (L) x 5 (P) x 9,8 (A) cm
Dimensioni telecomando	3,5 (L) x 1,3 (P) x 5,2 (A) cm
Funzioni principali	Allarme sirena 100 dB, carillon, indicatori luminosi per sensore, arresto/disarmo tramite telecomando
Manutenzione	Pulire con un panno asciutto. Non utilizzare solventi.
Istruzioni di sicurezza	Non esporre all'acqua o all'umidità.
Garanzia	Garanzia non valida in caso di modifica o uso improprio.

Domande frequenti - SECALARM120 KONIG

Come armare il sistema d'allarme?

Premere il tasto ON del telecomando. Suona un segnale acustico di conferma. È previsto un ritardo di 20-25 secondi per lasciare i locali.

Come disarmare l'allarme?

Premere il tasto OFF del telecomando. Suona un segnale acustico diverso di conferma.

Cosa fare se l'allarme scatta senza apparente motivo?

Verificare che tutte le porte e finestre siano chiuse correttamente. Se il problema persiste, spegnere il modulo centrale allarme con l'interruttore, riaccenderlo e riarmare. Assicurarsi che i sensori siano installati correttamente e che le batterie siano in buono stato.

Come installare i sensori porta/finestra?

Fissare il contatto magnetico e il sensore con il nastro adesivo, rispettando una distanza massima di 1 cm. Posizionare l'interruttore su RF o RF+ALARM.

Come installare i sensori PIR?

Inserire 3 batterie AAA, quindi attendere 30-40 secondi di riscaldamento. Installare a un'altezza di 1-1,5 m, evitando i raggi diretti del sole, i vetri e le fonti di calore o freddo.

Qual è la portata massima del sistema?

In zona aperta, la portata è di circa 60 m tra il modulo centrale allarme e i sensori, e di 30 m per il telecomando. Gli ostacoli riducono questa distanza.

Come sostituire le batterie?

Aprire il vano batterie di ogni elemento. Rispettare lo schema di polarità. Per il modulo centrale allarme: 3 batterie AA; per i sensori porta/finestra: 3 batterie LR44; per i sensori PIR: 3 batterie AAA; per il telecomando: 3 batterie LR44.

Posso spegnere un singolo sensore?

Sì, ogni sensore dispone di un interruttore ON/OFF. In posizione OFF, il sensore non viene più considerato dal sistema quando è armato (tranne per i sensori PIR).

Cosa significa la posizione RF+ALARM sui sensori?

In posizione RF+ALARM, il sensore attiva la propria sirena oltre a quella del modulo centrale allarme, anche se il sistema è disarmato. Utilizzare questa funzione per un allarme locale.

Come testare il sistema?

Posizionare il modulo centrale allarme in posizione CHIME (carillon). Armare con il telecomando, attendere 20-25 secondi, quindi aprire una porta/finestra o passare davanti a un sensore PIR. Il carillon e l'indicatore corrispondente devono attivarsi. Disarmare dopo il test.

MANUALE UTENTE SECALARM120 KONIG

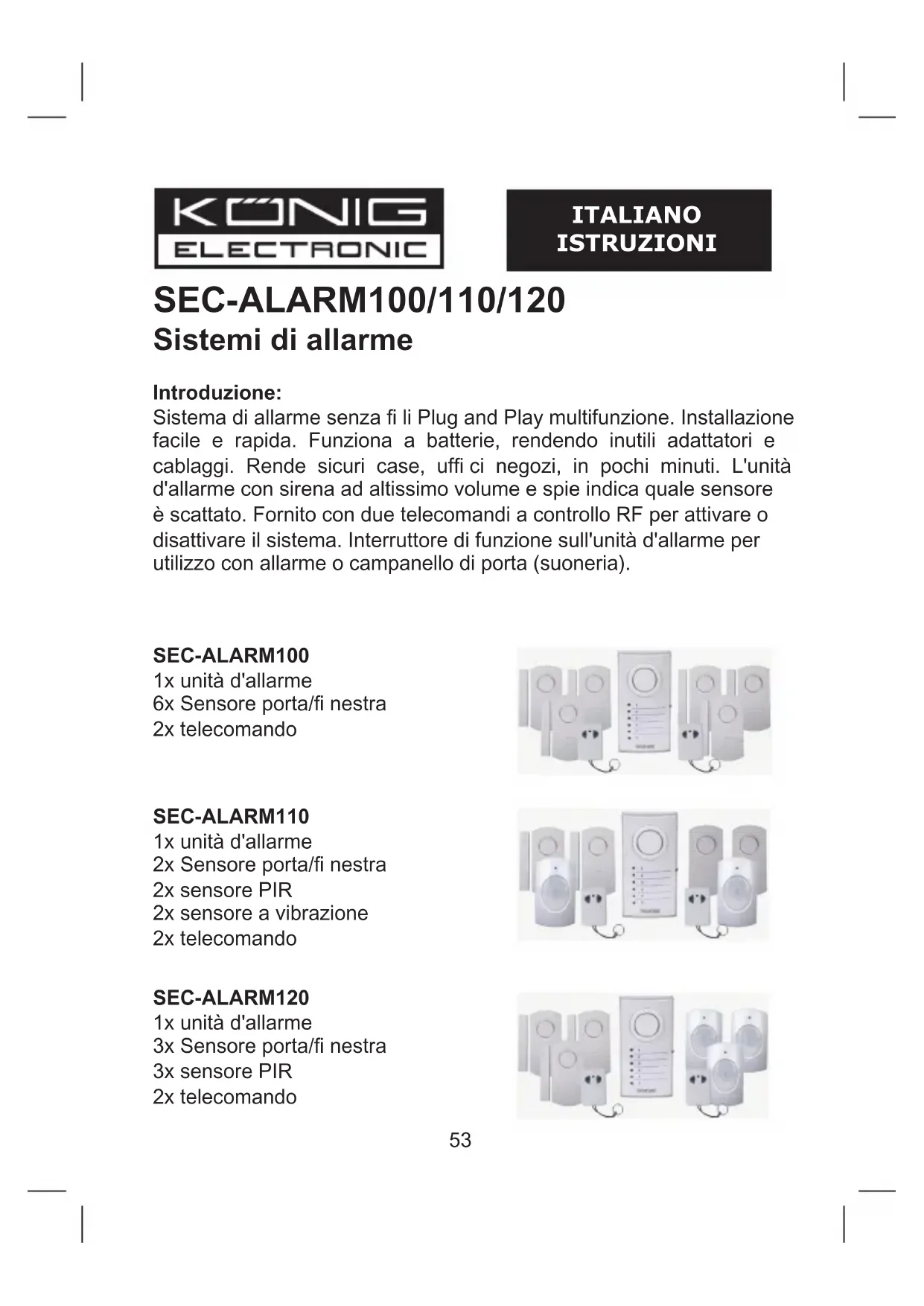

SEC-ALARM100/110/120 Sistemi di allarme

Introduzione:

Sistema di allarme penza fi li Plug and Play multifunzione. Installazione facile e rapida. Funzione a batterie, rendendo inutili adattatori e cablaggi. Rende sicuri case, uffi ci negozi, in pochi minuti. L'unità d'allarme con sirena ad altissimo volume e spie indica quale sensore è scattato. Fornito con due telecomandi a controllo RF per attivare o disattivare ilsystema. Interruttore di funzione sull'unità d'allarme per utilizzo con allarme o campanello di porta (suoneria).

SEC-ALARM100

1x unità d'allarme
6x Sensore porta/fi nestra
2x telecomando

SEC-ALARM110

1x unità d'allarme
2x Sensore porta/fi nestra
2x sensore PIR
2x sensore a vibrazione
2x telecomando

SEC-ALARM120

1x unità d'allarme
3x Sensore porta/fi nestra
3x sensore PIR
2x telecomando

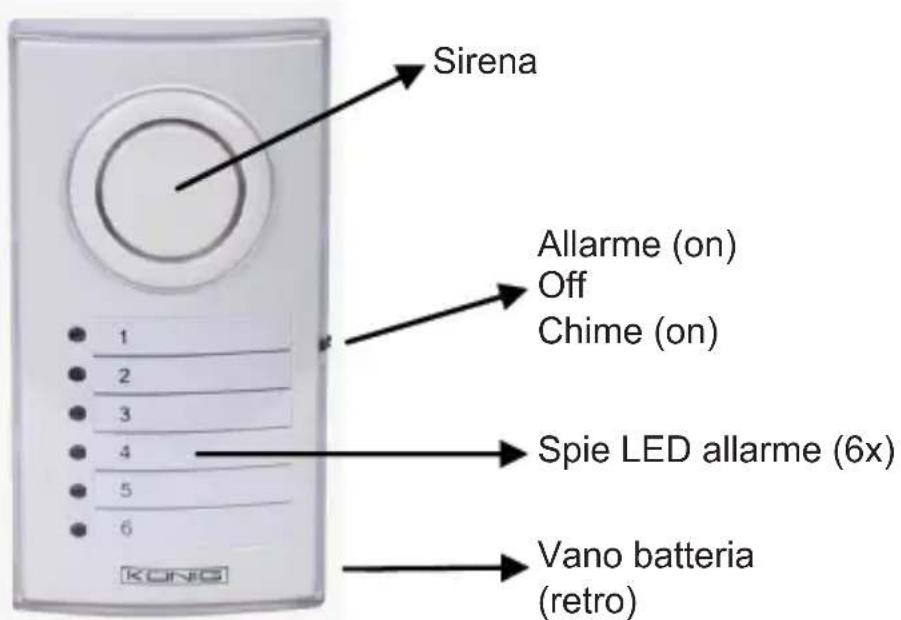

Descrizione dell'unità d'allarme (SEC-ALARM100/110/120):

Figura 1

Descrizione sensore porta/finesta (SEC-ALARM100/110/120):

Figura 2

Descrizione sensore PIR (SEC-ALARM110/120):

Figura 3

Descrizione sensore a vibrazione (SEC-ALARM110):

Figura 4

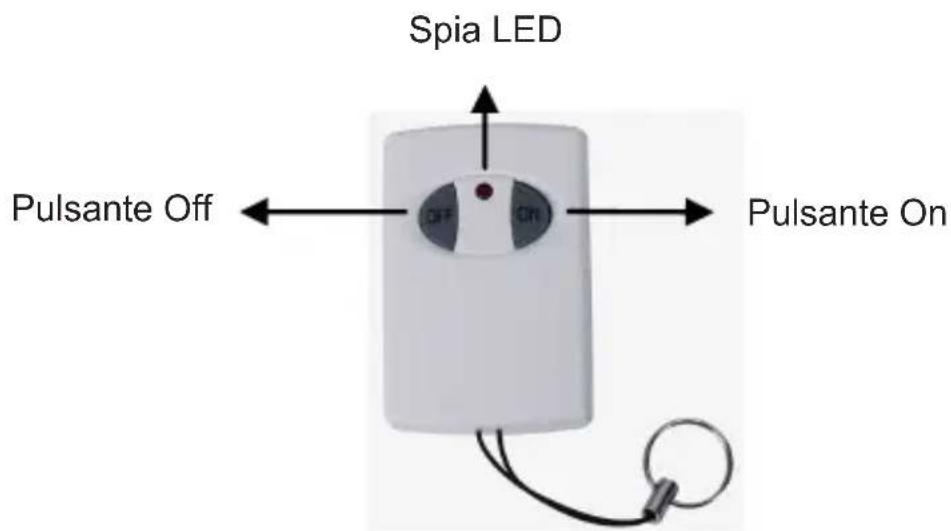

Descrizione telecomando (SEC-ALARM100/110/120):

Figura 5

Installazione SEC-ALARM100

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le finestre il sensore porta/finestre con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALARM. Se posizionato su RF+ALARM, il sensore, se scatta, inviera un segnale all'unità d'allarme quando si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.
3. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1 = porta anteriore, 2 = fi nestra della cucina, ecc.).

4. Installare l'unità d'allarme in un'ubicazione. La distance tra l'unità d'allarme e il sensore porta/fi nestra più lontano non può superare 60 metri (area sgombra)*

5. Accendere l'unità d'allarme sulla funzione ALARM (ALLARME) o CHIME (SUONERIA). Se posizionata su CHIME, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrra una sirena a 100dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ON del telecomando per insertire l'allarme e su OFF per disinserirlo. Il tempo concessions per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.

6. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzato e agli 3 mesi.

Procedure:

a) Attivare l'unità d'allarme su ALARM o CHIME (per i test consigliati).
b) Premere il pulsante ON sul telecomando per insertire l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllinge se il LED corrispondente si accende e se la suoneria CHIME sua.
e) Disinserire l'allarme se tutto funzione correttamente.

f) Ilsystemad'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émettera un suono di conferma. Il suono di CHIME è diverso rispetto ad ALARM.
2) Se non si deve attivare un sensore, è possibile disattivare singularmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si insertisce il sistema di allarme, il sensore non ne farà parte.
3) Un sensore posizionato su RF+ALARM émetterà sempre un allarme sul sensore stesso, a meno che il sistema d'allarme sia inserito o disinserito.

4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, delve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dop o tale operazione, I'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento delsystema, controllare se tutte le porto o fiarestsiano chiuse correttamente.

Installazione SEC-ALARM110

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le finestre il sensore porta/finestre con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALARM. Se posizionato su RF+ALARM, il sensore, se scatta, inviera un segnale all'unità d'allarme nelle attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.
3. Installare sulle finestre il sensore a vibrazione con il nastro adesivo (sul vetro). Commutare il sensore su RF o RF+ALARM. Se posizionato su RF+ALARM, il sensore, se scatta, inviera un segnale all'unità d'allarme nelle si attiveràanche la sirena del sensore stesso. In tal caso suoneranno sia la sirena del sensore che l'unità d'allarme. Nota: il sensore a vibrazione è molto sensibile. La minima vibrazione farà scattare il sensore. Non si consiglia di installare il sensore a vibrazione sui fi nostre vicine a porte. Le porte che si chiudono faranno scattare il sensore.

4. Inserire le batterie (3 AA) del sensore PIR, seguendo lo schema presente nel vano batterie (retro). Al primo utilizzato, il sensore PIR richiede un riscaldamento di circa 30-40 secondi. In quello periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per otteneri i risultati migliori. Non installare il sensore PIR alla luce solare diretta, di fronte a fiarestre, oggetti che si muovono lavoramente e fonti di calore o freddo.

5. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1 = porta anteriore, 2 = fi nestra della cucina, ecc.).

6. Installare l'unità d'allarme in un'ubicazione. La distance tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*
7. Accendere l'unità d'allarme sulla funzione ALARM (ALLARME) o CHIME (SUONERIA). Se posizionata su CHIME, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrra una sirena a 100dB. Quando l'unità d'allarme viene attivata, l'allarme non è ancora insertito. Premere sul pulsante ON del telecomando per insertire l'allarme e su OFF per disinserirlo. Il tempo concessions per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.
8. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzato e agli 3 mesi.

Procedure:

a) Accendere l'unità d'allarme sulla funzione ALARM (ALLARME) o CHIME (SUONERIA).
b) Premere il pulsante ON sul telecomando per insere l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllinge se il LED corrispondente si accende e se la suoneria CHIME suaona.
e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se CHIME suona. Nota: si accendeanche la spia LED sul sensore PIR.
f) Per eseguire il test sul sensore a vibrazione, dare un leggero colpo sulla fi nestra e controllare se il LED corrispondente si accende e se CHIME suona.
g) Disinserire l'allarme se tutto funzione correttamente.

h) Ilsystemad'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émetterà un suono di conferma. Il suono di CHIME è diverso rispetto ad ALARM.
2) Se non si deve attivare un sensore, è possibile disattivare singularmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si insertisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).
3) Un sensore posizionato su RF+ALARM émetterà sempre un allarme sul sensore stesso, a meno che ilsystema d'allarme sia inserito o disinserito.
4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dop tale operazione, l'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'insertimento delsystema, controllare se tutti sensori siano stati installati correttamente.

Installazione SEC-ALARM120

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le finestre il sensore porta/finestre con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALARM. Se posizionato su RF+ALARM, il sensore, se scatta, inviera un segnale all'unità d'allarme除去 si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.
3. Inserire le batterie (3 AA) del sensore PIR, segundo lo schema presente nel vano batterie (retro). Al primo utilizzato, il sensore

PIR richiede un riscaldamento di circa 30-40 secondi. In quello periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per otteneri risultati migliorori. Non installare il sensore PIR alla luce solare diretta, di fronte a fiarestre, oggetti che si muovono lavoramente e fonti di calore o freddo.

1. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1 = porta anteriore, 2 = fi nestra della cucina, ecc.).
2. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*
3. Accendere l'unità d'allarme sulla funzione ALARM (ALLARME) o CHIME (SUONERIA). Se posizionata su CHIME, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrrà una sirena a 100dB. Quando l'unità d'allarme viene attivata, l'allarme non è ancora insertito. Premere sul pulsante ON del telecomando per insertire l'allarme e su OFF per disinserirlo. Il tempo concessions per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.
4. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzato e agli 3 mesi.

Procedure:

a) Accendere l'unità d'allarme sulla funzione ALARM (ALLARME) o CHIME (SUONERIA).
b) Premere il pulsante ON sul telecomando per insere l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllinge se il LED corrispondente si accende e se la suoneria CHIME sua.

e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se CHIME suona. Nota: si accendeanche la spia LED sul sensore PIR.
f) Disinserire l'allarme se tutto funziona correttamente.
g) Ilsystemad'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émetterà un suono di conferma. Il suono di CHIME è diverso rispetto ad ALARM.
2) Se non si deve attivare un sensore, è possibile disattivare singularmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si insertisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).
3) Un sensore posizionato su RF+ALARM émetterà sempre un allarme sul sensore stesso, a meno che ilsystema d'allarme sia inserito o disinserito.
4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dopo tale operazione, l'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento delsystema, controllare se tutti sensori siano stati installati correttamente.

Caratteristiche tecniche:

unità d'allarme (fi gura 1):

• Alimentazione: 4,5 VCC (3 batterie AA, non incluse)
  Corrente Standby: < 1,5mA
• Corrente Chime: <90 mA
• Corrente Alarm: <130 mA
  Volume dell'allarme: 100 dB (0,5 m)
  Volume Chime: 90 dB (0,5 m)
• Interru tture: alarm/chime/off

Spia LED: 6
- Frequenza: 433 MHz ±250 kHz
Dimensioni: 5,7(L) x 3,9(P) x 10,9(H) cm
- Ritardo: 20 - 25 sec.

Sensore porta/finesta (fi gura 2):

• Alimentazione: 4,5 VCC (3 batterie LR44, incluse)
  Corrente Standby: < 10~ A
• Corrente Trasmissione: <6 mA
• Distanza operativa: +/- 60 m (spazio sgombro)*
  Volume allarme: 95 dB (0,5 m)
• Interruftore: RF + alarm/RF/off
• Frequenza: 433 MHz ±250 kHz
• Dimensioni con contatto magnetico: 6(L) x 1(P) x 9,9(H) cm

Sensore PIR (fi gura 3):

• Alimentazione: 4,5 VCC (3 batterie AA, non incluse)
  Corrente Standby: < 100~ A
  Corrente Trasmissione: < 5 mA
• Distanza operativa: +/- 60 m (spazio sgombro)*
  Spazio rilevamento: 5 8m
  Angolo rilevamento: 100^ (orizzontale) / 80^ (vertical)
• Altezza di installmente: 1,5 m (consigliata)
• Frequenza: 433 MHz ±250 kHz
  Dimensioni: 6(L)× 5(P)× 9,8(H) cm

Sensore a vibrazione (fi gura 4):

• Alimentazione: 4,5 VCC (3x batterie LR44, incluse)
  Corrente Standby: < 10~ A
  Corrente Trasmissione: < 6 mA
• Distanza operativa: +/- 60 m (spazio sgombro)*
• Frequenza: 433 MHz ±250 kHz
  Volume dell'allarme: 95 dB (0,5 m)
  Dimensioni: 4,8(L) x 1(P) x 9,9(H) cm

Telecomando (figura 5):

• Alimentazione: 12 VCC (3x batterie LR44, incluse)
  Corrente Standby: 0
• Corrente Trasmissione: <10 mA
• Distanza operativa: +/- 30 m (spazio sgombro)*
  Pulsanti: ON/OFF
  Spia LED: 1

• Freqenza: 433 MHz ±250 kHz
  Dimensioni: 3,5(L)× 1,3(P)× 5,2(H) cm

• La distanza operativa del telecomando e dei sensori più subire variazioni a causa di circostanze ambientali.

Precauzioni di sicurezza:

Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il designe le caratteristiche tecniche sono soggetti a modifi caenza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in quello documento riconosciuti come tali. Non siamo responsabili per danni o violazioni di domicilio dovuti all'utilizzo non corretto del prodotto.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

DICHIARAZIONE DI CONFORMITA

Questa societa,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: Konig Electronic

Modello: SEC-ALARM100, 110, 120

Descrizione: Sistema d'allarme alla fi li

è conforme ai seguenti standard:

Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009

Art. 3.1(b): EN 301 489-1/-3

Art. 3.2: EN 300 220-1/-2

secondo le disposizioni della Direttiva 1999/5/EC R&TTE.

s-Hertogenbosch, 01-11-2011

Direttore agli acquisti
