MANUAL DE UTILIZARE SECALARM120 KONIG

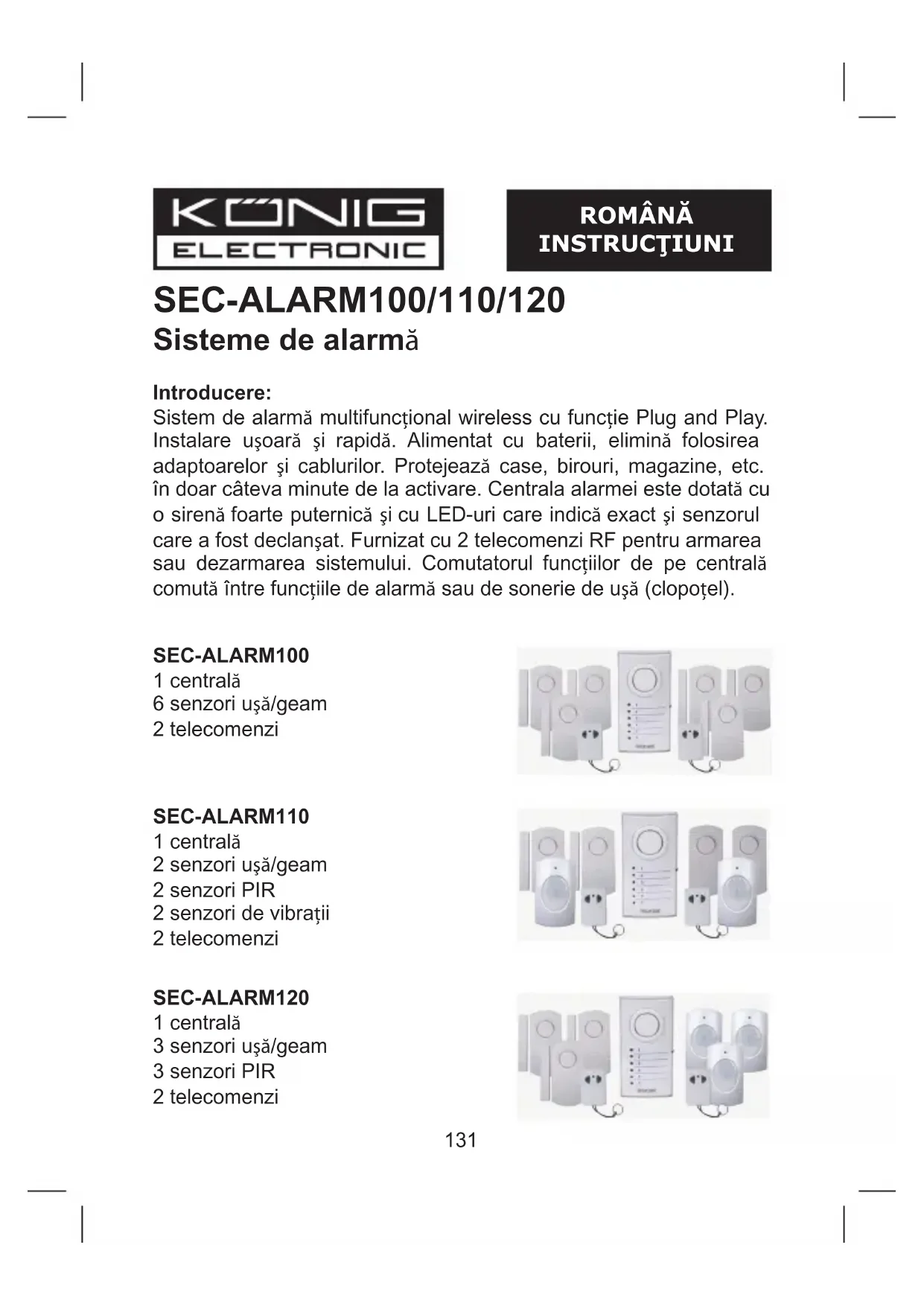

Společnost Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Nizozemí Tel.: 0031 73 599 1055 Email: info@nedis.com prohlašuje, že výrobek; Název: Konig Electronic Model: SEC-ALARM100/110/120 Popis: Bezdrátový poplašný systém splňuje následující normy a nařízení; Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009 Art. 3.1(b): EN 301 489-1/-3 Art. 3.2: EN 300 220-1/-2 a odpovídá ustanovením směrnice 1999/5/EC R&TTE. ‘s-Hertogenbosch, 01-11-2011 Mrs. W. van Noorloos Obchodní ředitel131 SEC-ALARM100/110/120 Sisteme de alarmă Introducere: Sistem de alarmă multifuncţional wireless cu funcţie Plug and Play. Instalare uşoară şi rapidă. Alimentat cu baterii, elimină folosirea adaptoarelor şi cablurilor. Protejează case, birouri, magazine, etc. în doar câteva minute de la activare. Centrala alarmei este dotată cu o sirenă foarte puternică şi cu LED-uri care indică exact şi senzorul care a fost declanşat. Furnizat cu 2 telecomenzi RF pentru armarea sau dezarmarea sistemului. Comutatorul funcţiilor de pe centrală comută între funcţiile de alarmă sau de sonerie de uşă (clopoţel). ROMÂNĂ INSTRUCŢIUNI SEC-ALARM100 1 centrală 6 senzori uşă/geam 2 telecomenzi SEC-ALARM110 1 centrală 2 senzori uşă/geam 2 senzori PIR 2 senzori de vibraţii 2 telecomenzi SEC-ALARM120 1 centrală 3 senzori uşă/geam 3 senzori PIR 2 telecomenzi132 Descrierea centralei (SEC-ALARM100/110/120): Figura 1 Sirenă Alarmă (Pornit) Oprit Clopoţel (Pornit) Indicatoarele LED ale alarmei (6 buc.) Compartimentul bateriei (spate) Descrierea senzorului uşii/geamului (SEC-ALARM100/110/120): Figura 2 1 cm Sirenă RF (Pornit) Oprit RF + Alarmă (Pornit) Compartimentul bateriei133 Descrierea senzorului PIR (SEC-ALARM110/120): Figura 3 LED indicator Lentila PIR Compartimentul bateriei (spate) Descrierea senzorului de vibraţie (SEC-ALARM110): Figura 4 Sirenă RF (Pornit) Oprit RF + Alarmă (Pornit) Compartimentul bateriei134 Descrierea telecomenzii (SEC-ALARM100/110/120): Figura 5 LED indicator Butonul Oprit Butonul Pornit Instalarea sistemului SEC-ALARM100

1. Introduceţi cele 3 baterii de tip AA conform diagramei afl ate în

interiorul compartimentului bateriilor, care se afl ă pe spatele centralei.

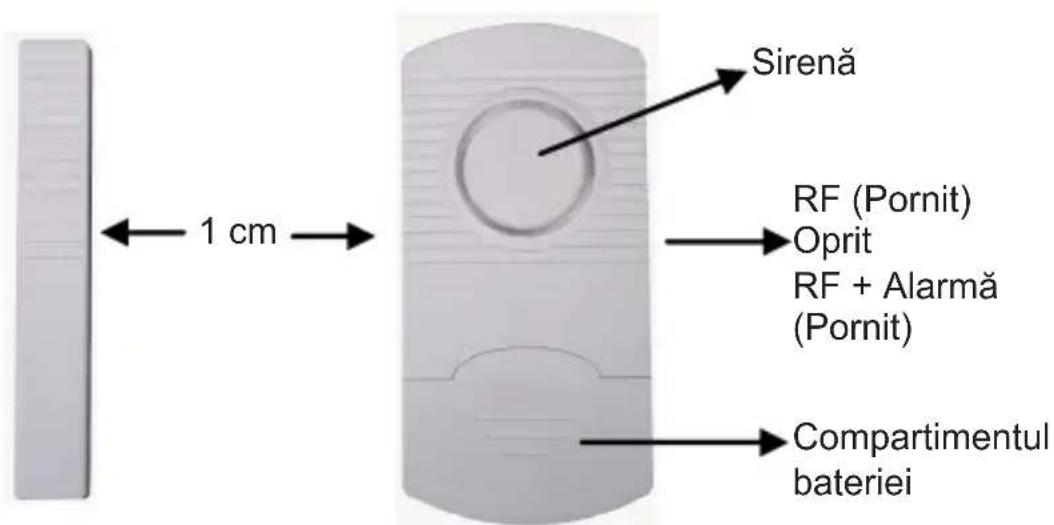

2. Instalaţi senzorul uşii/geamului pe uşi şi pe geamuri cu bandă

adezivă. Observaţie: Distanţa dintre contactul magnetic şi senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutaţi senzorul pe funcţia RF sau RF+ALARM (RF+alarmă). Dacă aţi comutat pe RF+ALARM, la declanşarea senzorului acesta va trimite un semnal la centrala alarmei, dar şi sirena senzorului va emite un sunet de alarmare. În acest caz şi sirena senzorului şi centrala alarmei vor emite un sunet de alarmare.

3. Îndepărtaţi capacul transparent de pe partea frontală a centralei

pentru a nota locaţia senzorilor care se identifi că cu ajutorul LED- urilor numerotate. (de ex. senzorul 1 = uşa frontală, 2 = geamul bucătăriei, etc.).

4. Instalaţi centrala alarmei într-o anumită locaţie. Distanţa dintre

centrala alarmei şi senzorul de uşă/geam cel mai îndepărtat nu trebuie să depăşească 60 m (în câmp deschis)*135

5. Comutaţi centrala alarmei pe funcţia ALARM (Alarmă) sau

CHIME (Clopoţel). Dacă sistemul este comutat pe CHIME (Clopoţel), la deschiderea unei uşi sau al unui geam centrala va emite un sunet asemănător clopoţelului de la uşă. Comutarea pe ALARM (Alarmă) declanşează o sirenă cu o putere de 100 dB. La pornirea centralei, alarma nu este activată încă. Pentru a arma alarma, apăsaţi butonul ON (Pornit) de pe telecomandă. Pentru a dezarma alarma, apăsaţi butonul OFF (Oprit) de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20~25 secunde.

6. La prima utilizare, respectiv la fi ecare 3 luni, se recomandă

testarea sistemului, pentru a verifi ca funcţionarea corectă a acestuia. Procedeul de testare: a) Comutaţi centrala pe ALARM (Alarmă) sau CHIME (Clopoţel) (recomandat pt. testare). b) Apăsaţi butonul ON (Pornit) al telecomenzii pentru a arma sistemul. c) Aşteptaţi circa 20~25 secunde (durata de temporizare). d) Deschideţi fi ecare uşă sau fi ecare fereastră una câte una şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se aude CHIME (Clopoţelul). e) Dacă totul funcţionează perfect, dezarmaţi alarma. f) Sistemul de alarmă este gata de utilizare. Observaţie:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet

de confi rmare. Tonalitatea sunetului pentru CHIME (Clopoţel) diferă de cel pentru ALARM (Alarmă).

2) Dacă nu aveţi nevoie de activarea vreunui senzor, cu ajutorul

butonului On/Off (Pornit/Oprit) fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă şi nu va avea niciun rol la armarea sistemului.

3) Senzorul comutat pe funcţia RF+ALARM (RF+Alarmă) va emite

un sunet de alarmare şi la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.136

4) Dacă a fost declanşat un senzor şi sirena alarmei emite un sunet

de alarmare, alarma trebuie întreruptă prin apăsarea butonului On/Off (Pornit/Oprit) de pe centrală. După întreruperera alarmei, centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi caţi dacă toate uşile şi geamurile sunt închise în mod corespunzător. Instalarea sistemului SEC-ALARM110

1. Introduceţi cele 3 baterii de tip AA conform diagramei afl ate în

interiorul compartimentului bateriilor, care se afl ă pe spatele centralei.

2. Instalaţi senzorul uşii/geamului pe uşi şi pe geamuri cu bandă

adezivă. Observaţie: Distanţa dintre contactul magnetic şi senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutaţi senzorul pe funcţia RF sau RF+ALARM (RF+alarmă). Dacă aţi comutat pe RF+ALARM, la declanşarea senzorului acesta va trimite un semnal la centrala alarmei, dar şi sirena senzorului va emite un sunet de alarmare. În acest caz şi sirena senzorului şi centrala alarmei vor emite un sunet de alarmare.

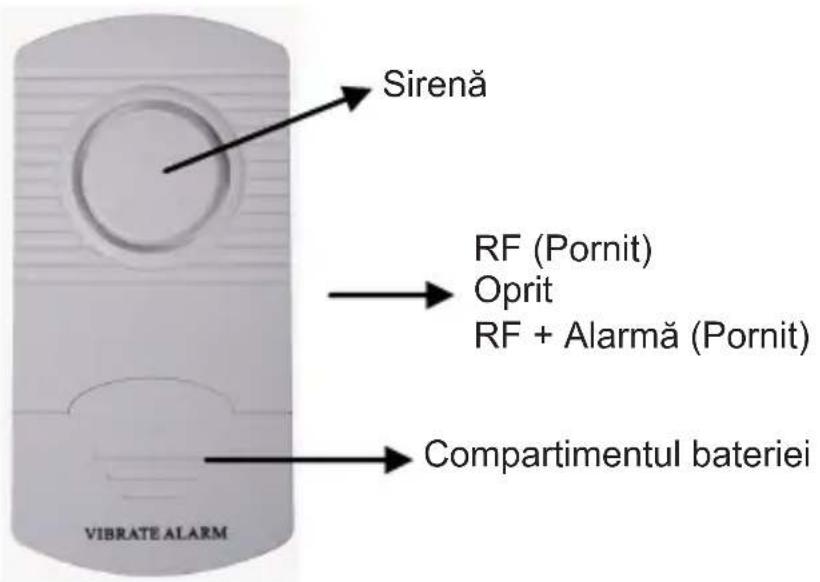

3. Instalaţi senzorul de vibraţii pe geamuri cu ajutorul benzii adezive

(pe sticla geamurilor!). Comutaţi senzorul pe funcţia RF sau RF+ALARM (RF+alarmă). Dacă aţi comutat pe RF+ALARM, la declanşarea senzorului acesta va trimite un semnal la centrala alarmei, dar şi sirena senzorului va emite un sunet de alarmare. În acest caz şi sirena senzorului şi centrala alarmei vor emite un sunet de alarmare. Observaţie: Senzorul de vibraţii este foarte sensibil. Acest senzor va fi declanşat de cea mai mică vibraţie. Instalarea senzorului de vibraţii pe geamuri care se afl ă aproape de uşi este nerecomandată. Trântirea uşilor poate declanşa senzorul.

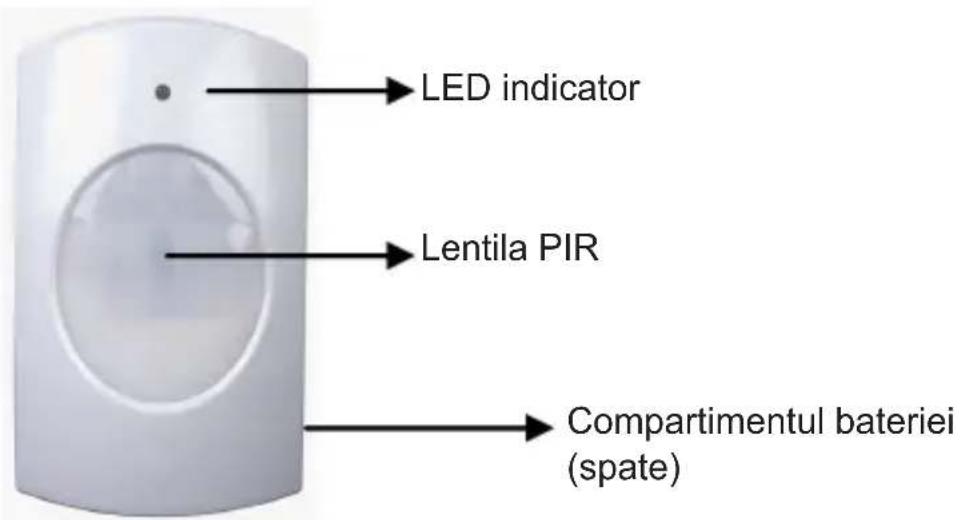

4. Introduceţi cele 3 baterii de tip AAA conform diagramei afl ate în

interiorul compartimentului bateriilor, afl at pe spatele senzorului PIR. Înainte de a deveni operaţional, senzorul PIR are nevoie de o perioadă de încălzire de circa 30~40 secunde. În acest răstimp el nu poate detecta nicio mişcare. Pentru a obţine o performanţă adecvată, instalaţi senzorul PIR la o înălţime de 1~1,5 m. Nu instalaţi senzorul PIR în bătaia razelor solare, înspre geamuri,137 către obiecte care se pot mişca foarte uşor sau către surse de căldură sau de frig.

5. Îndepărtaţi capacul transparent de pe partea frontală a centralei

pentru a nota locaţia senzorilor care se identifi că cu ajutorul LED- urilor numerotate. (de ex. senzorul 1 = uşa frontală, 2 = geamul bucătăriei, etc.).

6. Instalaţi centrala alarmei într-o anumită locaţie. Distanţa dintre

centrala alarmei şi senzorul cel mai îndepărtat nu trebuie să depăşească 60 m (în câmp deschis)*.

7. Comutaţi centrala alarmei pe funcţia ALARM (Alarmă) sau

CHIME (Clopoţel). Dacă sistemul este comutat pe CHIME (Clopoţel), la deschiderea unei uşi sau al unui geam centrala va emite un sunet asemănător clopoţelului de la uşă. Comutarea la ALARM (Alarmă) declanşează o sirenă cu o putere de 100 dB. La pornirea centralei alarma nu este activată încă. Pentru a arma alarma, apăsaţi butonul ON (Pornit) de pe telecomandă. Pentru a dezarma alarma, apăsaţi butonul OFF (Oprit) de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20~25 secunde.

8. La prima utilizare, respectiv la fi ecare 3 luni se recomandă

testarea sistemului, pentru a verifi ca funcţionarea corectă a acestuia. Procedeul de testare: a) Comutaţi centrala pe ALARM (Alarmă) sau CHIME (Clopoţel) (recomandat pt. testare). b) Apăsaţi butonul ON (Pornit) al telecomenzii pentru a arma sistemul. c) Aşteptaţi circa 20~25 secunde (durata de temporizare). d) Pentru a testa senzorul uşii/geamului, deschideţi fi ecare uşă sau fi ecare fereastră una câte una şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se aude CHIME (Clopoţelul). e) Pentru a testa senzorul PIR, mişcaţi-vă în jurul lui şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se declanşează sunetul CHIME (Clopoţel). Observaţie: În acest caz se aprinde şi LED-ul afl at pe senzorul PIR.138 f) Pentru a testa senzorul de vibraţii, ciocăniţi cu grijă în geam şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se declanşează sunetul CHIME (Clopoţel). g) Dacă totul funcţionează perfect, dezarmaţi alarma. h) Sistemul de alarmă este gata de utilizare. Observaţie:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet

de confi rmare. Tonalitatea sunetului pentru CHIME (Clopoţel) diferă de cel pentru ALARM (Alarmă).

2) Dacă nu aveţi nevoie de activarea vreunui senzor, cu ajutorul

butonului On/Off (Pornit/Oprit) fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă şi nu va avea niciun rol la armarea sistemului (cu excepţia senzorului PIR).

3) Senzorul comutat pe funcţia RF+ALARM (RF+Alarmă) va emite

un sunet de alarmare şi la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.

4) Dacă a fost declanşat un senzor şi sirena alarmei emite un sunet

de alarmare, alarma trebuie întreruptă prin apăsarea butonului On/Off (Pornit/Oprit) de pe centrală. După întreruperera alarmei centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi caţi dacă toţi senzorii au fost instalaţi în mod corespunzător. Instalarea sistemului SEC-ALARM120

1. Introduceţi cele 3 baterii de tip AA conform diagramei afl ate în

interiorul compartimentului bateriilor, care se afl ă pe spatele centralei.

2. Instalaţi senzorul uşii/geamului pe uşi şi pe geamuri cu bandă

adezivă. Observaţie: Distanţa dintre contactul magnetic şi senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutaţi senzorul pe funcţia RF sau RF+ALARM (RF+alarmă). Dacă aţi comutat pe RF+ALARM, la declanşarea senzorului acesta va trimite un semnal la centrala alarmei, dar şi sirena senzorului va emite un sunet de alarmare. În acest caz şi sirena senzorului şi centrala139 alarmei vor emite un sunet de alarmare.

3. Introduceţi cele 3 baterii de tip AAA conform diagramei afl ate în

interiorul compartimentului bateriilor, afl at pe spatele senzorului PIR. Înainte de a deveni operaţional, senzorul PIR are nevoie de o perioadă de încălzire de circa 30~40 secunde. În acest răstimp el nu poate detecta nicio mişcare. Pentru a obţine o performanţă adecvată, instalaţi senzorul PIR la o înălţime de 1~1,5 m. Nu instalaţi senzorul PIR în bătaia razelor solare, înspre geamuri, către obiecte care se pot mişca foarte uşor sau către surse de căldură sau de frig.

4. Îndepărtaţi capacul transparent de pe partea frontală a centralei

pentru a nota locaţia senzorilor care se identifi că cu ajutorul LED- urilor numerotate. (de ex. senzorul 1 = uşa frontală, 2 = geamul bucătăriei, etc.).

5. Instalaţi centrala alarmei într-o anumită locaţie. Distanţa dintre

centrala alarmei şi senzorul cel mai îndepărtat nu trebuie să depăşească 60 m (în câmp deschis)*

6. Comutaţi centrala alarmei pe funcţia ALARM (Alarmă) sau

CHIME (Clopoţel). Dacă sistemul este comutat pe CHIME (Clopoţel), la deschiderea unei uşi sau al unui geam centrala va emite un sunet asemănător clopoţelului de la uşă. Comutarea la ALARM (Alarmă) declanşează o sirenă cu o putere de 100 dB. La pornirea centralei, alarma nu este activată încă. Pentru a arma alarma, apăsaţi butonul ON (Pornit) de pe telecomandă. Pentru a dezarma alarma, apăsaţi butonul OFF (Oprit) de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20~25 secunde.

7. La prima utilizare, respectiv la fi ecare 3 luni se recomandă

testarea sistemului, pentru a verifi ca funcţionarea corectă a acestuia. Procedeul de testare: a) Comutaţi centrala pe ALARM (Alarmă) sau CHIME (Clopoţel) (recomandat pt. testare). b) Apăsaţi butonul ON (Pornit) al telecomenzii pentru a arma sistemul. c) Aşteptaţi circa 20~25 secunde (durata de temporizare).140 d) Pentru a testa senzorul uşii/geamului, deschideţi fi ecare uşă sau fi ecare fereastră una câte una şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se aude CHIME (Clopoţelul). e) Pentru a testa senzorul PIR, mişcaţi-vă în jurul lui şi verifi caţi dacă LED-ul corespunzător se aprinde şi dacă se declanşează sunetul CHIME (Clopoţel). Observaţie: În acest caz se aprinde şi LED-ul afl at pe senzorul PIR. f) Dacă totul funcţionează perfect, dezarmaţi alarma. g) Sistemul de alarmă este gata de utilizare. Observaţie:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet

de confi rmare. Tonalitatea sunetului pentru CHIME (Clopoţel) diferă de cel pentru ALARM (Alarmă).

2) Dacă nu aveţi nevoie de activarea vreunui senzor, cu ajutorul

butonului On/Off (Pornit/Oprit) fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă şi nu va avea niciun rol la armarea sistemului (cu excepţia senzorului PIR).

3) Senzorul comutat pe funcţia RF+ALARM (RF+Alarmă) va emite

un sunet de alarmare şi la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.

4) Dacă a fost declanşat un senzor şi sirena alarmei emite un sunet

de alarmare, alarma trebuie întreruptă prin apăsarea butonului On/Off (Pornit/Oprit) de pe centrală. După întreruperera alarmei, centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi caţi dacă toţi senzorii au fost instalaţi în mod corespunzător. Specifi caţii tehnice: Centrala alarmei (Figura 1):

• Alimentarea electrică: 4,5 V DC (3 baterii de tip AA, neincluse)

• Consumul de curent în standby: < 1,5 mA

• Consumul de curent al clopoţelului: < 90 mA

• Volumul clopoţelului: 90 dB (la 0,5 m)

• Alimentarea electrică: 4,5 V DC (3 baterii de tip LR44, incluse)

• Consumul de curent în standby: < 10 µA

• Consumul de curent pt. transmiterea semnalului: < 6 mA

• Raza de acoperire: +/- 60 m (în câmp deschis)*

• Consumul de curent în standby: < 100 µA

• Consumul de curent pt. transmiterea semnalului: < 5 mA

• Raza de acoperire: +/- 60 m (în câmp deschis)*

• Raza de detecţie: 5~8 m

• Unghiul de detecţie: 100° (orizontal) / 80° (vertical)

• Înălţimea de instalare: 1,5 m (recomandată)

• Frecvenţa de lucru: 433 MHz ± 250 kHz

• Dimensiuni: 6 (L) x 5 (A) x 9,8 (Î) cm Senzorul de vibraţii (Figura 4):

• Alimentarea electrică: 4,5 V DC (3 x baterii LR44, incluse)

• Consumul de curent în standby: < 10 µA

• Consumul de curent pt. transmiterea semnalului: < 6 mA

• Raza de acoperire: +/- 60 m (în câmp deschis)*

• Alimentarea electrică: 12 V DC (3 x baterii LR44, incluse)

• Consumul de curent în standby: 0

• Consumul de curent pt. transmiterea semnalului: < 10 mA

• Raza de acoperire: +/- 30 m (în câmp deschis)*

• Raza de funcţionare a telecomenzii şi a senzorilor depinde de condiţiile de mediu. Măsuri de siguranţă: Feriţi aparatul de apă şi de umezeală. Întreţinere: Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi. Garanţie: Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului. Generalităţi: Designul şi specifi caţiile produsului pot fi modifi cate fără o notifi care prealabilă. Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare. Nu ne asumăm niciun fel de responsabilitate pentru eventualele pagube şi/sau spargeri datorate utilizării incorecte a produsului. Atenţie: Acest produs poartă acest simbol. Acesta indică faptul că produsele electrice şi electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.144
