SECALARM120 - Caméra de surveillance KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme sans fil multifonction
Marque	Konig
Modèle	SEC-ALARM120
Contenu du pack	1 bloc alarme, 3 capteurs de porte/fenêtre, 3 capteurs PIR, 2 télécommandes
Alimentation bloc alarme	4,5 V CC (3 piles AA, non fournies)
Alimentation capteurs de porte/fenêtre	4,5 V CC (3 piles LR44, fournies)
Alimentation capteurs PIR	4,5 V CC (3 piles AA, non fournies)
Alimentation télécommande	12 V CC (3 piles LR44, fournies)
Sirène bloc alarme	100 dB à 0,5 m
Sirène capteurs	95 dB à 0,5 m
Portée capteurs (zone ouverte)	Jusqu'à 60 m
Portée télécommande (zone ouverte)	Jusqu'à 30 m
Fréquence de fonctionnement	433 MHz ±250 kHz
Temporisation entrée/sortie	20 à 25 secondes
Dimensions bloc alarme	5,7 (L) x 3,9 (P) x 10,9 (H) cm
Dimensions capteurs de porte/fenêtre	6 (L) x 1 (P) x 9,9 (H) cm
Dimensions capteurs PIR	6 (L) x 5 (P) x 9,8 (H) cm
Dimensions télécommande	3,5 (L) x 1,3 (P) x 5,2 (H) cm
Fonctions principales	Alarme sirène 100 dB, carillon, indicateurs lumineux par capteur, arrêt/désarmement par télécommande
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité.
Garantie	Garantie non valable en cas de modification ou d'utilisation incorrecte.

FOIRE AUX QUESTIONS - SECALARM120 KONIG

Comment armer le système d'alarme ?

Appuyez sur la touche ON de la télécommande. Un son de confirmation retentit. Un délai de 20 à 25 secondes est prévu pour quitter les lieux.

Comment désarmer l'alarme ?

Appuyez sur la touche OFF de la télécommande. Un son de confirmation différent retentit.

Que faire si l'alarme se déclenche sans raison apparente ?

Vérifiez que toutes les portes et fenêtres sont correctement fermées. Si le problème persiste, éteignez le bloc alarme avec l'interrupteur, rallumez-le et réarmez. Assurez-vous que les capteurs sont bien installés et que les piles sont en bon état.

Comment installer les capteurs de porte/fenêtre ?

Fixez le contact magnétique et le capteur à l'aide de la bande adhésive, en respectant un écart maximum de 1 cm. Positionnez le commutateur sur RF ou RF+ALARM.

Comment installer les capteurs PIR ?

Insérez 3 piles AAA, puis attendez 30 à 40 secondes de chauffe. Installez à une hauteur de 1 à 1,5 m, en évitant les rayons directs du soleil, les vitres et les sources de chaleur ou de froid.

Quelle est la portée maximale du système ?

En zone ouverte, la portée est d'environ 60 m entre le bloc alarme et les capteurs, et de 30 m pour la télécommande. Les obstacles réduisent cette distance.

Comment remplacer les piles ?

Ouvrez le compartiment à piles de chaque élément. Respectez le schéma de polarité. Pour le bloc alarme : 3 piles AA ; pour les capteurs de porte/fenêtre : 3 piles LR44 ; pour les capteurs PIR : 3 piles AAA ; pour la télécommande : 3 piles LR44.

Puis-je éteindre un capteur individuellement ?

Oui, chaque capteur dispose d'un commutateur ON/OFF. En position OFF, le capteur n'est plus pris en compte par le système lorsqu'il est armé (sauf pour les capteurs PIR).

Que signifie la position RF+ALARM sur les capteurs ?

En position RF+ALARM, le capteur déclenche sa propre sirène en plus de celle du bloc alarme, même si le système est désarmé. Utilisez cette fonction pour une alarme locale.

Comment tester le système ?

Placez le bloc alarme en position CHIME (carillon). Armez avec la télécommande, attendez 20-25 secondes, puis ouvrez une porte/fenêtre ou passez devant un capteur PIR. Le carillon et le voyant correspondant doivent s'activer. Désarmez après le test.

MODE D'EMPLOI SECALARM120 KONIG

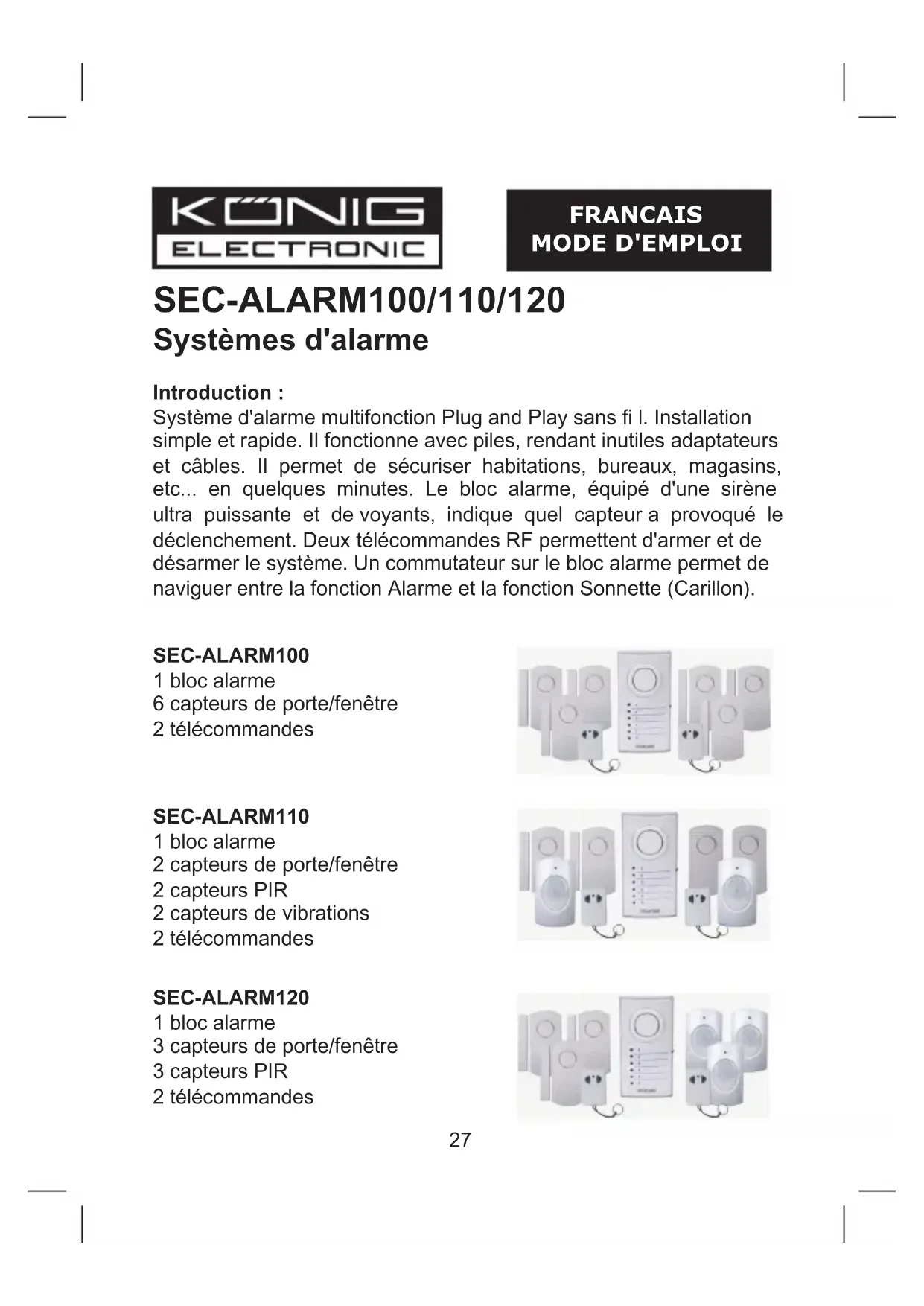

SEC-ALARM100/110/120 Systèmes d'alarme

Introduction :

Système d'alarme multifonction Plug and Play sans fi I. Installation simple et rapide. Il fonctionne avec piles, rendant inutiles adaptateurs et cables. Il permet de sécuriser habitations, bureaux, magasins, etc... en quelques minutes. Le bloc alarme, équipé d'une sirène ultra puissant et de voyants, indique quel capteur a provoqué le déclenchement. Deux télécommandes RF permettent d'armer et de désarmer le système. Un commutateur sur le bloc alarme permet de naviguer entre la fonction Alarme et la fonction Sonnette (Carillon).

SEC-ALARM100

1 bloc alarme
6 capteurs de portefenetre
2 télécommandes

SEC-ALARM110

1 bloc alarme
2 capteurs de portefenetre
2 capteurs PIR
2 capteurs de vibrations
2 télécommandes

SEC-ALARM120

1 bloc alarme
3 capteurs de portefenêtre
3 capteurs PIR
2 télécommandes

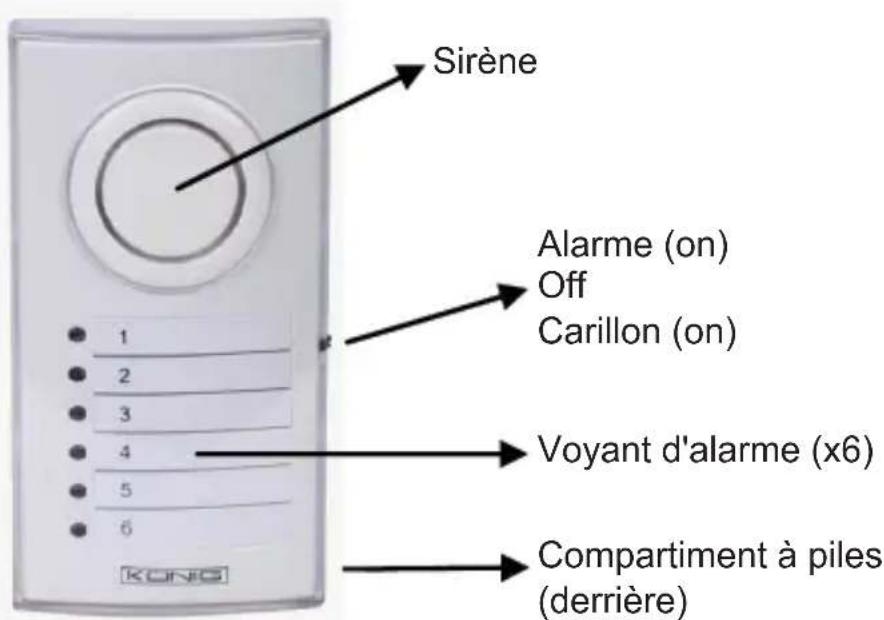

Descriptif du bloc alarme (SEC-ALARM100/110/120):

Image 1

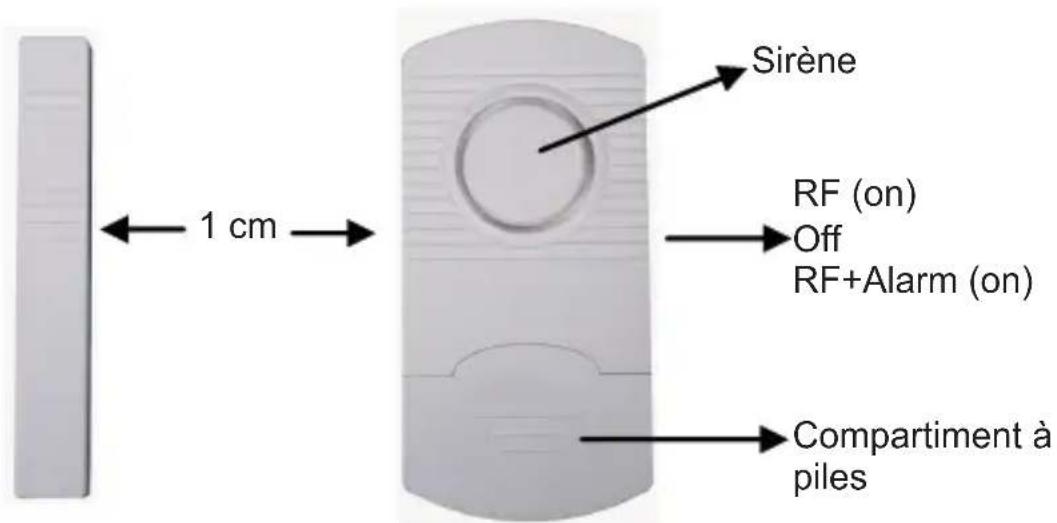

Descriptif du capteur de portefenetre (SECALARM100/110/120):

Image 2

Descriptif du capteur PIR (Infrarouge passif)(SEC-ALARM110/120):

Image 3

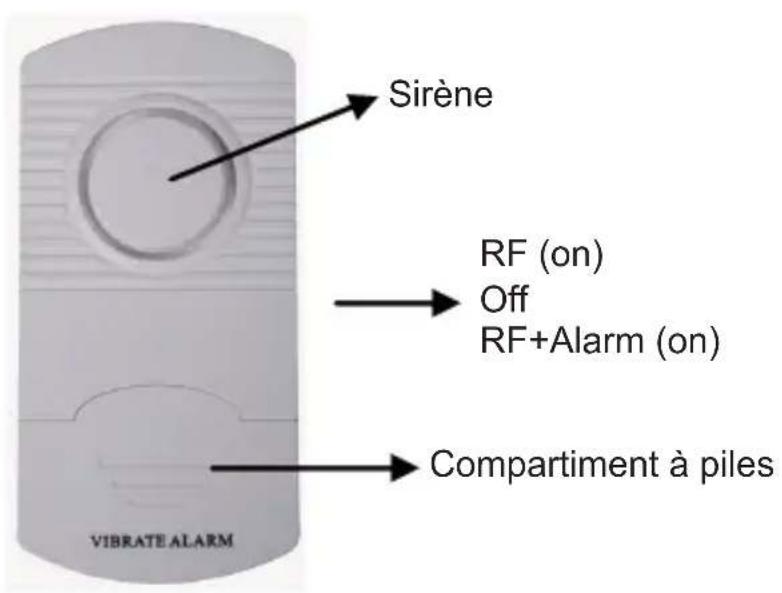

Descriptif du capteur de vibrations (SEC-ALARM110):

Image 4

Descriptif de la télécommande (SEC-ALARM100/110/120):

Image 5

1. Insérez les piles dans le compartment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).
2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhéensive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarmé et la sirène retentit ainsi que celle du capteur lui-même. Dans ce cas, la sirène du capteur et celle du bloc alarmé seront ensemble.
3. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex: capteur 1 = porte d'entrée, 2 = fenêtre cuisine, etc.).

4. Installez le bloc alarme en place. La distance entre le bloc alarme et le capteur de porte/fenêtre le plus éloigné ne doit pas dépasser 60 m (zone ouverte)*

5. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM générale une sirène puissant de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délaient pour entrer et sortir de la zone protégée est de 20 à 25 secondes.

6. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.

Procedure :

A) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommende pour effectuer le test).
B) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
C) Patientez entre 20 et 25 secondes (délai).
D) Ouvrez chaque porte et fenêtre une à une et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit.
E) Désarmez l'alarme si tout fonctionne correctement.

f) Le système d'alarme est prét à l'emploi.

Note :

1) Le bloc alarmé émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'éteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé.
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.

4) Lorsqu'un capteur a provoqué un déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retentir après l'armement du système, vérifi ez que chaque porte et/ou fenètre soit bien fermée correctement.

1. Insérez les piles dans le compartment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).
2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhéensive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarmé et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarmé seront ensemble.
3. Installez les capteurs de vibrations sur les fenêtres à l'aide de la bande adhésive (sur la vitre). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarme seront ensemble. Note : Le capteur de vibrations est très sensible. La moindre vibration déclenché le capteur. Il n'est pas recommandé d'installer les capteurs de vibrations sur des fenêtres se trouvant après de portes. Une porte qui claque peut déclencher le capteur.
4. Insérez les piles dans le compartment à piles en respectant le diagramme de polarité (à l'arrière des capteurs PIR) (3xAAA). Les capteurs PIR ont besoin de chauffer pendant 30 à 40 secondes avant la première utilisation. Il ne peuvent détector aucun mouvement pendant ce délié. Installez les capteurs PIR à une hauteur comprise entre 1 et 1.5m pour de更好地 résultats. N'installez pas les capteurs PIR face aux rayons directs du soleil,

face à des vitres, à des objets bougeant facilement ou pres de sources de chaleur ou de froid.

1. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex: capteur 1 = porte d'entrée, 2= fenêtre cuisine, etc.).
2. Installez le bloc alarme en place. La distance entre le bloc alarme et le capteur le plus éloigné ne doit pas dépasser 60m (zone ouverte)*
3. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM générale une sirène puissant de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délambda pour entrer et sortir de la zone protégée est de 20 à 25 secondes.
4. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.
   Procedure :

a) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommende pour effectuer le test).
b) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
c) Patientez entre 20 et 25 secondes (délai).
d) Pour tester les capteurs de porte/fenêtre, ouvrez chaque porte et fenêtre une à une et vérifi ez que levoyant correspondant s'allume et que le CARILLON retentit.
e) Pour tester les capteurs PIR, remuez devant les capteurs PIR et vérifi ez que levoyant correspondant s'allume et que le CARILLON retentit. Note : Le voyant du capteur s'allume également.

f) Pour tester les capteurs de vibrations, tapez doucement sur la fenêtre et vérifi ez que levoyant correspondant s'allume et que le CARILLON retentit.
g) Désarmez l'alarme si tout fonctionne correctement.
h) Le système d'alarme est prét à l'emploi.

Note :

1) Le bloc alarmé émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'eteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé (excepté pour les capteurs PIR).
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.
4) Lorsqu'un capteur provoque le déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retentir après l'armement du système, vérifi ez que chaque capteur soit bien installé correctement.

1. Insérez les piles dans le compartment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).

2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhéasive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarme sonnent ensemble.

3. Insérez les piles dans le compartment à piles en respectant le diagramme de polarité (à l'arrière des capteurs PIR) (3xAAA). Les capteurs PIR ont besoin de chauffer pendant 30 à 40 secondes avant la première utilisation. Ils ne peuvent détectoraucun mouvement pendant ce délate. Installez les capteurs PIR à une hauteur comprise entre 1 et 1.5m pour de更好地 résultats. N'installez pas les capteurs PIR face aux rayons directs du soleil, face à des vitres, à des objets bougeant facilement ou pres de sources de chaleur ou de froid.

4. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex: capteur 1 = porte d'entrée, 2= fenêtre cuisine, etc.).
5. Installé le bloc alarme en place. La distance entre le bloc alarme et le capteur le plus éloigné ne doit pas dépasser 60m (zone ouverte)*
6. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM générale une sirène puissant de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délambda pour entrer et sortir de la zone protégée est de 20 à 25 secondes.
7. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.

Procedure

a) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommende pour effectuer le test).
b) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
c) Patientez entre 20 et 25 secondes (délai).
d) Pour tester les capteurs de portefenetre, ouvrez chaque porte

et fenêtre une à une et vérifi ez que levoyant correspondant s'allume et que le CARILLON retentit.

e) Pour tester les capteurs PIR, remuez devant les capteurs PIR et vérifi ez que les voyants correspondants s'allument et que le CARILLON retentit. Note : Levoyant du capteur s'allume également.
f) Désarmez l'alarme si tout fonctionne correctement.
g) Le système d'alarme est prét à l'emploi.

Note :

1) Le bloc alarmé émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'eteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé (excepté pour les capteurs PIR).
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.
4) Lorsqu'un capteur provoque un déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retardir après l'armement du système, vérifiEZ que chaque capteur soit bien installé correctement.

\section*{Caracteristiques techniques}:

Bloc Alarme (Image 1):

• Alimentation : 4.5VDC (3 piles AA, non fournies)
  Courant d'attefte : <1.5mA
  Courant Carillon: <90mA
  Courant Alarme: <130mA
  Volume de l'alarme: 100dB (0.5m)
  Volume Carillon: 90dB (0.5m)

• Commutateur : alarm/chime (Carillon)/off
  Voyants:6

• Fréquence : 433MHz ±250kHz
• Dimensions: 5.7( I) × 3.9( P) × 10.9( H) cm
  Temps de retard: 20 - 25 secondes

Capeur de portefenetre (Image 2):

• Alimentation : 4.5VDC (3 piles LR44, fournies)
  Courant d'attente: <10μA
  Courant de transmission: <6mA
• Distance de fonctionnement: +/- 60m (zone ouverte)*
  Volume de l'alarme: 95dB (0.5m)
• Commutateur: RF + alarm/RF/off
• Fréquence : 433MHz ±250kHz
• Dimensions avec les contacts magnétiques : 6(I) x 1(P) x 9.9(H)cm

Capeur PIR (Image 3):

• Alimentation : 4.5VDC (3 piles AA, non fournies)
  Courant d'attente: <100μA
  Courant de transmission : <5mA
• Distance de fonctionnement: +/- 60m (zone ouverte)*
• Portée de la détction : 5à 8m
• Angle de détction: 100^ (horizontal) / 80^ (vertical)
  Hauteur d'installation : 1.5m (recommenquee)
• Fréquence : 433MHz ±250kHz
• Dimensions: 6( I) × 5( P) × 9.8( H) cm

Capteur de vibrations (Image 4):

• Alimentation : 4.5VDC (3 x piles de type LR44, incluses)
  Courant d'attente : <10μA
  Courant de transmission : <6mA
• Distance de fonctionnement: +/- 60m (zone ouverte)*
• Fréquence : 433MHz ±250kHz
  Volume de l'alarme: 95dB (0.5m)
• Dimensions: 4.8( I) × 1( P) × 9.9( H) cm

Télécommande (Image 5):

• Alimentation : 12VDC (3 x piles de type LR44, incluses)
  Courant d'attente:0
  Courant de transmission : <10mA
• Distance de fonctionnement: +/- 30m (zone ouverte)*
• Touches : On/Off
  Voyants:1
• Fréquence : 433MHz ±250kHz

• Dimensions: 3.5( I) × 1.3( P) × 5.2( H) cm

• La distance de fonctionnement de la télécommande et des capteurs peut varier en fonction de l'environnement.

Consignes de sécurité :

N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien:

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modifi cation et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document. Nous ne saurions être tenus responsables en cas de dommage et/ou cambrilage d' à un mauvais fonctionnement de ce produit.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

DECLARATION DE CONFORMITE

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Nom:Konig Electronic

Modèles : SEC-ALARM100, 110, 120

Description: Systèmes d'alarme sans fi I

dont conformes aux normes suivantes :

Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009

Art. 3.1(b): EN 301 489-1/-3

Art. 3.2: EN 300 220-1/-2

Selon les conditions de la directive 1999/5/CE R&TTE.

s-Hertogenbosch, 01-11-2011

Directeur des Achats
