NÁVOD K OBSLUZE SECALARM120 KONIG

Vi, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Holland Tel.: 0031 73 599 1055 Email: info@nedis.com Intygar att produkten: Namn: Konig Electronic Modell: SEC-ALARM100, 110, 120 Beskrivning: Trådlöst larmsystem överensstämmer med följande standarder Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009 Art. 3.1(b): EN 301 489-1/-3 Art. 3.2: EN 300 220-1/-2 Uppfyller villkoren för direktiv 1999/5/EC R&TTE. ‘s-Hertogenbosch, 01-11-2011 Fru W. van Noorloos Inköpsdirektör118 SEC-ALARM100/110/120 Poplachové systémy Úvod: Multifunkční bezdrátový poplachový systém s připojením Plug and Play. Snadná a rychlá instalace během několika málo minut. Systém je napájen bateriemi a tudíž k instalaci a provozu nevyžaduje kabeláž ani síťové adaptéry. Poplachová jednotka s velmi hlasitou sirénou a LED indikátory okamžitě označí narušenou zónu. Alarm je dodáván se dvěma bezdrátovými dálkovými ovladači. Na jednotce alarmu je funkční přepínač, který umožňuje volbu mezi poplašným signálem nebo gongem (u dveří). ČESKY

SEC-ALARM100 1x Jednotka alarmu Dveřní/okenní senzor Dálkový ovladač SEC-ALARM110 1x Jednotka alarmu 2x Dveřní/okenní senzor Pohybový senzor PIR 2x Vibračnísenzor Dálkový ovladač SEC-ALARM120 1x Jednotka alarmu 3x Dveřní/okenní senzor 3x Pohybový senzor PIR Dálkový ovladač119 Popis poplachových jednotek (SEC-ALARM100/110/120): Obr. 1 Siréna Alarm On (Zap.) Off(Vyp.) Zvonek (Zap.) LED indickátory alarmu (6x) Prostor pro baterie (zadní strana) Popis senzoru na dveře/okna (SEC-ALARM100/110/120): Obr. 2 1 cm Siréna RF (Zap) Vyp RF+Alarm (Zap) Prostor pro baterie120 Popis pohybového senzoru PIR (SEC-ALARM110/120): Obr. 3 Indikační LED diody Čočka pohybového senzoru PIR Prostor pro baterie (zadní strana) Popis snímače vibrací (SEC-ALARM110): Obr. 4 Siréna RF (Zap) Vyp RF+Alarm (Zap) Prostor pro baterie121 Popis dálkových ovladačů (SEC-ALARM100/110/120): Obr. 5 Indikační LED dioda Tlačítko Off (Vyp) Tlačítko On (Zap) Instalace jednotky SEC-ALARM100

1. Do jednotky alarmu vložte baterie (3xAA) se správnou polaritou,

naznačenou na spodní straně držáku baterií.

2. Pomocí lepící pásky připevněte dveřní senzor na dveře nebo

okna. Poznámka: Dodržujte maximální vzdálenost 1 cm mezi magnetickým kontaktem a snímačem (viz obr.1). Přepněte senzor do RF nebo RF+ALARM. Je-li senzor přepnut do módu RF+ALARM, pak při aktivaci senzor vyšle signál do jednotky alarmu a samotný senzor se také rozezní. V tomto případě budou vysílat zvukový poplašný signál jak senzor, tak i jednotka alarmu.

3. Odstraňte průhledný kryt na jednotce alarmu a napište umístění

senzoru k odpovídající LED diodě. (např.: senzor 1 = vstupní dveře, senzor 2 = dveře do kuchyně, apod.)

4. Jednotku alarmu umístněte na zvolené místo. Vzdálenost mezi

jednotkou alarmu a nejvzdálenějším dveřním/okenním senzorem nesmí přesahovat 60m (ve volném prostoru)*122

5. Jednotku alarmu přepněte do režimu ALARM nebo CHIME

(zvonek). Je-li alarm přepnut do polohy CHIME, pak při otevření dveří nebo okna jednotka zazní zvuk gongu. V poloze ALARM vydává při spuštění zvuk sirény s hlasitostí 100dB. Po zapnutí poplachové jednotky se ještě alarm neaktivuje. Alarm se odjistí po stisknutí tlačítka ON (Zap.), stisknutím tlačítka OFF (Vyp.) se alarm deaktivuje. Časová prodleva ke vstoupení a opuštění chráněného prostoru se pohybuje mezi 20 až 25 sekundami.

6. Doporučujeme otestovat správnou funkci alarmu po první

instalaci a pak každé tři měsíce. Postup: a) Přepněte jednotku alarmu do módu ALARM nebo CHIME (doporučujeme pro testování). b) Stisknutím tlačítka ON na dálkovém ovladači odjistěte alarm. c) Počkejte 20~25 sekund (časová prodleva). d) Postupně otevírejte každé chráněné dveře a okna jedno po druhém a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong (CHIME). e) Pracuje-li všechno správně, deaktivujte alarm. f) Poplachový systém je nyní připraven k použití. Poznámka:

1) Jednotka alarmu vyšle zvukové potvrzení při každém odjištění

nebo deaktivaci alarmu. Poplašný zvuk v režimu ALARM je odlišný od zvukového signálu v režimu CHIME (Zvonek).

2) Pokud některý senzor nebudete dočasně používat, je možné

kterýkoliv senzor individuálně z provozu vypnout nebo zapnout. pomocí vypínače on/off (Zap/Vyp). Je-li tedy v takovém případě některý senzor vypnut, je vyřazen z poplachového systému.

3) Senzor přepnutý do módu RF+ALARM vždy sám o sobě

vydává poplašný zvuk, ať už je celý systém alarmu odjištěný či deaktivovaný.

4) Po aktivaci senzoru a spuštění zvukového poplachu na jednotce123

alarmu je potřeba alarm zrušit vypínačem ON/OFF na poplachové jednotce. Poté můžete jednotku alarmu znovu zapnout. Pokud po aktivaci systému alarm stále trvá, zkontrolujte, zda jsou všechny dveře a okna správně zavřená. Instalace systému SEC-ALARM110

1. Do jednotky alarmu vložte baterie (3xAA) se správnou polaritou,

naznačenou na spodní straně držáku baterií.

2. Pomocí lepící pásky připevněte dveřní senzor na dveře nebo

okna. Poznámka: Dodržujte maximální vzdálenost 1 cm mezi magnetickým kontaktem a snímačem (viz obr.1). Přepněte senzor do RF nebo RF+ALARM. Je-li senzor přepnut do módu RF+ALARM, pak při aktivaci senzor vyšle signál do jednotky alarmu a samotný senzor se také rozezní. V tomto případě budou vysílat zvukový poplašný signál jak senzor, tak i jednotka alarmu.

3. Pomocí lepící pásky připevněte vibrační senzor na okno (na

sklo). Přepněte senzor do RF nebo RF+ALARM. Je-li senzor přepnut do módu RF+ALARM, pak při aktivaci senzor vyšle signál do jednotky alarmu a samotný senzor se také rozezní. V tomto případě budou vysílat zvukový poplašný signál jak senzor, tak i jednotka alarmu. Poznámka: Vibrační senzor je velmi citlivý. Sebemenší otřes snímač vibrací aktivuje. Nedoporučujeme instalovat vibrační senzor blízko dveří. Přibouchnutí dveří snadno vibrační senzor aktivuje.

4. Do pohybového senzoru vložte baterie (3xAAA) se správnou

polaritou, naznačenou na spodní straně držáku baterií. Senzor pohybu PIR potřebuje při prvním použití čas na „zahřátí“ asi 30 až 40 sekund. Během této doby nemůže reagovat na žádný vnější podnět. Nejlepší činnost pohybového senzoru dosáhnete umístěním hlásiče ve výšce 1 - 1,5 m. PIR senzor neinstalujte na místo s dopadem přímého slunečního světla, otočený směrem k oknu, do blízkosti snadno pohyblivých předmětů, ani blízko zdroji tepla nebo chlazení.124

5. Odstraňte průhledný kryt na jednotce alarmu a popište umístění

senzoru k odpovídající LED diodě. (např.: senzor 1 = vstupní dveře, senzor 2 = dveře do kuchyně, apod.)

6. Jednotku alarmu umístněte na zvolené místo. Vzdálenost mezi

jednotkou alarmu a nejvzdálenějším senzorem nesmí přesahovat 60m (ve volném prostoru)*

7. Jednotku alarmu přepněte do režimu ALARM nebo CHIME

(zvonek). Je-li alarm přepnut do polohy CHIME, pak při otevření dveří nebo okna jednotka zazní zvukem gongu. V poloze ALARM vydává při spuštění zvuk sirény s hlasitostí 100dB. Po zapnutí poplachové jednotky se ještě alarm neaktivuje. Alarm se odjistí po stisknutí tlačítka ON (Zap.), stisknutím tlačítka OFF (Vyp.) se alarm deaktivuje. Časová prodleva ke vstoupení a opuštění chráněného prostoru se pohybuje mezi 20 až 25 sekundami.

8. Doporučujeme otestovat správnou funkci alarmu po první

instalaci a pak každé tři měsíce. Postup: a) Přepněte jednotku alarmu do módu ALARM nebo CHIME (doporučujeme pro testování). b) Stisknutím tlačítka ON na dálkovém ovladači odjistěte alarm. c) Počkejte 20~25 sekund (časová prodleva). d) Postupně otevírejte každé chráněné dveře a okna jedno po druhém a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong (CHIME). e) Postupně obcházejte kolem senzoru a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong (CHIME). Poznámka: LED dioda se rozsvítí také na senzoru pohybu PIR. f) Funkčnost snímače vibrací zkontrolujte lehkým poklepáním na skleněnou okenní výplň a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong (CHIME). g) Pracuje-li všechno správně, deaktivujte alarm. h) Poplachový systém je nyní připraven k použití.125 Poznámka:

1) Jednotka alarmu vyšle zvukové potvrzení při každém odjištění

nebo deaktivaci alarmu. Poplašný zvuk v režimu ALARM je odlišný od zvukového signálu v režimu CHIME (Zvonek).

2) Pokud některý senzor nebudete dočasně používat, je možné

kterýkoliv senzor individuálně z provozu vypnout nebo zapnout pomocí vypínače on/off (Zap/Vyp). Je-li tedy v takovém případě některý senzor vypnutý, je pak vyřazen z poplachového systému (s výjimkou pohybového senzoru PIR).

3) Senzor přepnutý do módu RF+ALARM vždy sám o sobě

vydává poplašný zvuk, ať už je celý systém alarmu odjištěný či deaktivovaný.

4) Po aktivaci senzoru a spuštění zvukového poplachu na jednotce

alarmu je potřeba alarm zrušit vypínačem ON/OFF na poplachové jednotce. Poté můžete jednotku alarmu znovu zapnout. Pokud po aktivaci systému alarm stále trvá, zkontrolujte, zda jsou všechny senzory správně nainstalovány. Instalace SEC-ALARM120

1. Do jednotky alarmu vložte baterie (3xAA) se správnou polaritou,

naznačenou na spodní straně držáku baterií.

2. Pomocí lepící pásky připevněte dveřní senzor na dveře nebo

okna. Poznámka: Dodržujte maximální vzdálenost 1 cm mezi magnetickým kontaktem a snímačem (viz obr.1). Přepněte senzor do RF nebo RF+ALARM. Je-li senzor přepnut do módu RF+ALARM, pak při aktivaci senzor vyšle signál do jednotky alarmu a samotný senzor se také rozezní. V tomto případě budou vysílat zvukový poplašný signál jak senzor, tak i jednotka alarmu.

3. Do pohybového senzoru vložte baterie (3xAAA) se správnou

polaritou, naznačenou na spodní straně držáku baterií. Senzor126 pohybu PIR potřebuje při prvním použití čas na „zahřátí“ asi 30 až 40 sekund. Během této doby nemůže reagovat na žádný vnější podnět. Nejlepší činnosti pohybového senzoru dosáhnete umístěním hlásiče ve výšce 1 - 1,5 m. PIR senzor neinstalujte na místo s dopadem přímého slunečního světla, otočený směrem k oknu, do blízkosti snadno pohyblivých předmětů, ani blízko zdroji tepla nebo chlazení.

4. Odstraňte průhledný kryt na jednotce alarmu a napište umístění

senzoru k odpovídající LED diodě. (např.: senzor 1 = vstupní dveře, senzor 2 = dveře do kuchyně, apod.)

5. Jednotku alarmu umístněte na zvolené místo. Vzdálenost mezi

jednotkou alarmu a nejvzdálenějším senzorem nesmí přesahovat 60m (ve volném prostoru)*

6. Jednotku alarmu přepněte do režimu ALARM nebo CHIME

(zvonek). Je-li alarm přepnut do polohy CHIME, pak při otevření dveří nebo okna jednotka zazní zvuk gongu. V poloze ALARM vydává při spuštění zvuk sirény s hlasitostí 100dB. Po zapnutí poplachové jednotky se ještě alarm neaktivuje. Alarm se odjistí po stisknutí tlačítka ON (Zap.), stisknutím tlačítka OFF (Vyp.) se alarm deaktivuje. Časová prodleva ke vstoupení a opuštění chráněného prostoru se pohybuje mezi 20 až 25 sekundami.

7. Doporučujeme otestovat správnou funkci alarmu po první

instalaci a pak každé tři měsíce. Postup: a) Přepněte jednotku alarmu do módu ALARM nebo CHIME (doporučujeme pro testování). b) Stisknutím tlačítka ON na dálkovém ovladači odjistěte alarm. c) Počkejte 20~25 sekund (časová prodleva). d) Postupně otevírejte každé chráněné dveře a okna jedno po druhém a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong (CHIME). e) Postupně obcházejte kolem senzoru a zkontrolujte, zda se rozsvítí odpovídající LED dioda a zazní poplašný gong127 (CHIME). Poznámka: LED dioda se rozsvítí také na senzoru pohybu PIR. f) Pracuje-li vše správně, deaktivujte alarm. g) Poplachový systém je nyní připraven k použití. Poznámka:

1) Jednotka alarmu vyšle zvukové potvrzení při každém odjištění

nebo deaktivaci alarmu. Poplašný zvuk v režimu ALARM je odlišný od zvukového signálu v režimu CHIME (Zvonek).

2) Pokud některý ze senzorů nebudete dočasně používat, je možné

kterýkoliv senzor individuálně z provozu vypnout nebo zapnout. pomocí vypínače on/off (Zap/Vyp). Je-li tedy některý senzor vypnut, je pak vyřazen z poplachového systému (s výjimkou pohybového senzoru PIR).

3) Senzor přepnutý do módu RF+ALARM vždy sám o sobě vydává

poplašný zvuk, ať už je celý systém alarmu odjištěn, nebo dektivován.

4) Po aktivaci senzoru a spuštění zvukového poplachu na jednotce

alarmu je třeba alarm zrušit vypínačem ON/OFF na poplachové jednotce. Poté můžete jednotku alarmu znovu zapnout. Pokud po aktivaci systému alarm stále trvá, zkontrolujte, zda jsou všechny senzory správně nainstalovány. Technické údaje: Jednotka alarmu (obr. 1): Napájení: 4.5V DC (3x baterie AA, nejsou v dodávce zařízení)

• Klidový proud: <1.5mA

• Proudová spotřeba zvonku (Chime): <90mA

• Proudová spotřeba při poplachu (Alarm): <130mA

• Funkce hlavního přepínače: alarm/chime/off (Alarm/Zvonek/ Vypnuto

• Indikační LED diody 6128

• Časová prodleva: 20 ~ 25 s. Dveřní/okenní senzor (obr. 2):

• Napájení: 4.5VDC (3x baterie LR44, jsou součástí dodávky)

• Klidový proud: <10µA

• Proud přenosu indikace narušení: <6mA

• Pracovní dosah: +/- 60m (volný prostor)*

• Hlasitost alarmu: 95dB (0.5m)

• Funkce přepínače: RF + ALARM/RF/off

• Frekvence: FM - 433 MHz ±250 kHz

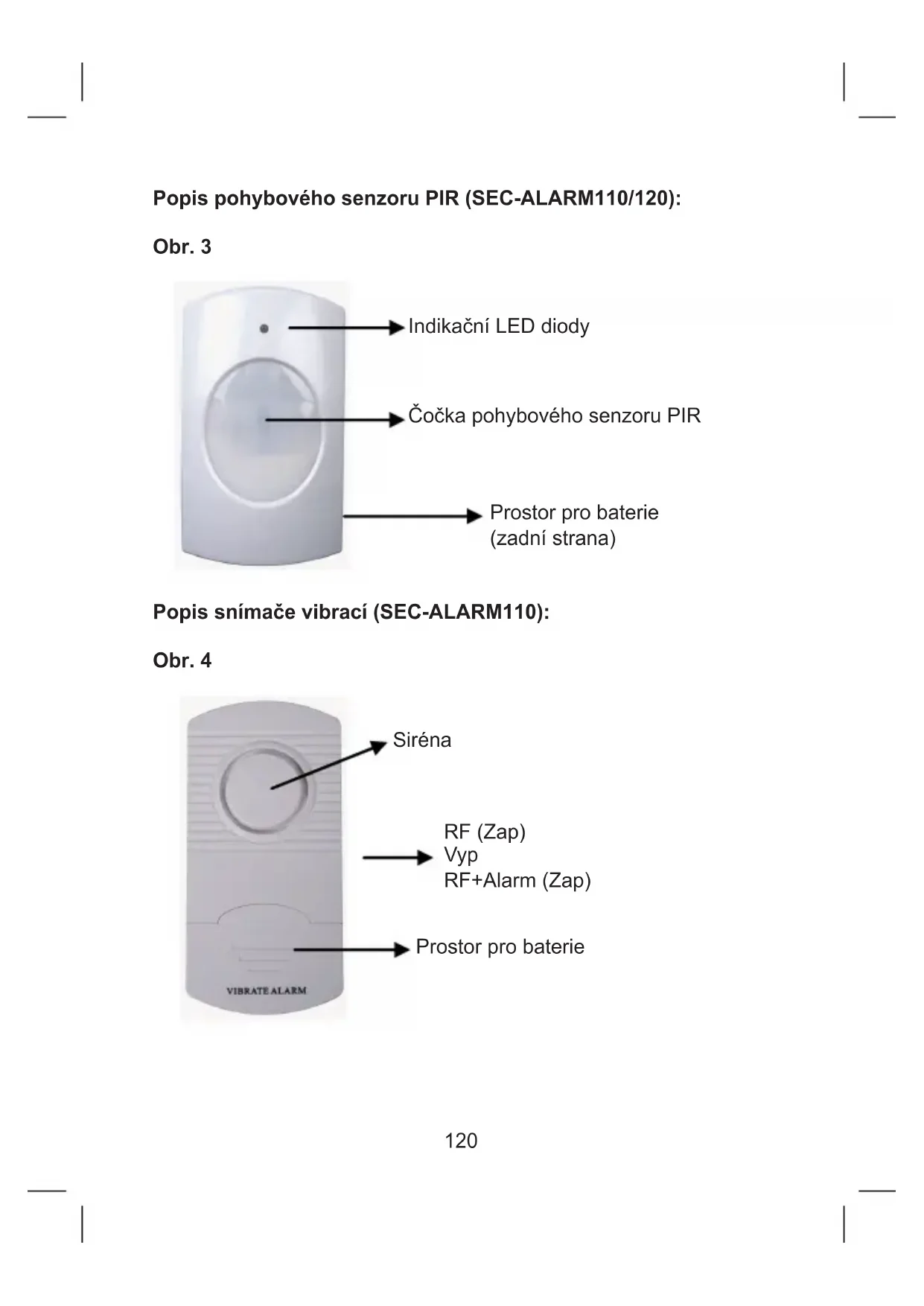

• Rozměry s magnetickým kontaktem: 6(Š) x 1(D) x 9.9(V) cm Pohybový senzor PIR (obr. 3):

• Napájení: 4.5V DC (3x baterie AA, nejsou v dodávce zařízení)

• Klidový proud: <100µA

• Proud přenosu indikace narušení: <5mA

• Pracovní dosah: +/- 60m (volný prostor)*

• Oblast detekce narušení: 5~8 m

• Úhel detekce narušení: 100° (vodorovně) / 80° (svisle)

• Instalační výška: 1.5m (doporučená)

• Frekvence: FM - 433 MHz ±250 kHz

• Rozměry: 6(Š) x 5(D) x 9.8(V) cm Vibrační senzor (obr. 4):

• Napájení: 4.5VDC (3 ks baterií LR44, součástí balení)

• Klidový proud: <10µA

• Proud přenosu indikace narušení: <6mA

• Pracovní dosah: +/- 60m (volný prostor)*

• Rozměry: 4.8(Š) x 1(D) x 9.9(V) cm Dálkový ovladač (obr. 5):

• Napájení: 12VDC (3 ks baterií LR44, součástí balení)

• Proud přenosu indikace: <10mA129

• Pracovní dosah: +/- 30m (volný prostor)*

• Tlačítka: „On/Off (Zapnuto/Vypnuto)“

• Indikační LED diody 1

• Pracovní dosah dálkového ovladače závisí na okolnostech prostředí. Bezpečnostní opatření: Nevystavujte zařízení nadměrné vlhkosti nebo vodě. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály. Záruka: Jakékoli změny, modifi kace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením, ruší platnost záruční smlouvy. Obecné upozornění: Design, provedení a parametry výrobku se mohou měnit, bez předchozího upozornění uživatele výrobcem. Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony. Neneseme žádnou zodpovědnost za poškození nebo vloupání kvůli nesprávné funkci výrobku. Upozornění: Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Existují zvláštní sběrná střediska pro likvidaci těchto odložených produktů.130
