BEDIENUNGSANLEITUNG SECALARM120 KONIG

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der

Abbildung dargestellt in das Batteriefach (Rückseite) ein.

2. Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an

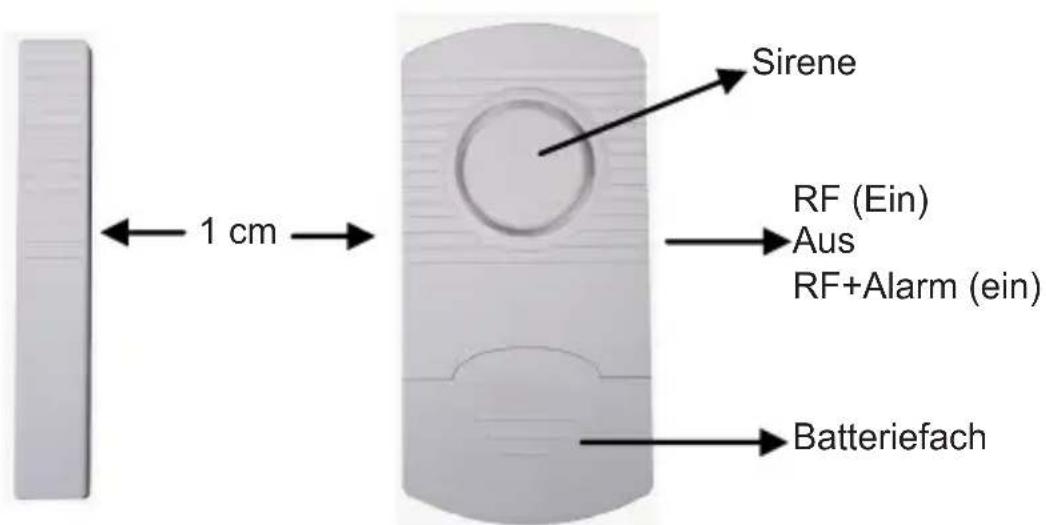

den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

3. Entfernen Sie die transparente Abdeckung auf der Vorderseite

der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1 = vordere Tür, 2 = Küchenfenster, usw.).

4. Installieren Sie die Alarmeinheit an einem Standort. Der

Abstand zwischen der Alarmeinheit und dem entferntesten Tür- /Fenstersensor darf nicht größer als 60 m (offener Bereich) sein)*18

5. Schalten Sie die Alarmeinheit auf die ALARM oder CHIME-

Funktion. Wenn diese auf CHIME geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise OFF (AUS), um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.

6. Es ist empfehlenswert, dass Sie das Alarmssystem nach der

ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen. Vorgehensweise: a) Schalten Sie die Alarmeinheit auf ALARM oder CHIME (zum Testen empfohlen). b) Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren. c) Warten Sie 20~25 Sekunden (Verzögerungszeit). d) Öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. e) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert. f) Das Alarmsystem ist bereit für die Anwendung. Anmerkung:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen

Bestätigungston ab. Der Ton für CHIME ist anders als der für ALARM.

2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich,

den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist.

3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird

immereinen Alarmton am Sensor selbst abgeben, es sei denn, dasAlarmsystem ist aktiviert oder deaktiviert.19

4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit

ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, dass alle Türen oder Fenster ordnungsgemäß geschlossen sind. Installation SEC-ALARM110

1. Legen Sie die Batterien für die Alarmeinheit (3xAA) wie in der

Abbildung dargestellt in das Batteriefach (Rückseite) ein.

Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

3. Installieren Sie den Vibrationssensor mit dem Klebeband an den

Fenstern (auf dem Glas). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen. Anmerkung: Der Vibrationssensor ist sehr empfi ndlich. Die leichteste Vibration wird den Sensor auslösen. Es ist nicht empfehlenswert, dass Sie den Vibrationssensor an Fenstern in der Nähe von Türen installieren. Durch das Zuschlagen der Türen wird der Sensor ausgelöst.

4. Legen Sie die Batterien für den PIR-Sensor (3xAAA) wie in der

Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR- Sensor muss sich bei der ersten Anwendung 30~40 Sekunden aufwärmen. In diesem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Nähe von Wärme- oder Kältequellen.20

5. Entfernen Sie die transparente Abdeckung auf der Vorderseite

der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1 = vordere Tür, 2 = Küchenfenster, usw.).

6. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand

zwischen der Alarmeinheit und dem entferntesten Sensor darf nicht größer als 60 m (offener Bereich) sein)*

7. Schalten Sie die Alarmeinheit auf die ALARM oder CHIME-

Funktion. Wenn diese auf CHIME geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise OFF (AUS), um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.

8. Es ist empfehlenswert, dass Sie das Alarmssystem nach der

ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen. Vorgehensweise: a) Schalten Sie die Alarmeinheit ein auf ALARM oder CHIME (zum Testen empfohlen). b) Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren. c) Warten Sie 20~25 Sekunden (Verzögerungszeit). d) Um die Tür-/Fenstersensoren zu testen,öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. Anmerkung: Die LED- Anzeige auf dem PIR-Sensor leuchtet auch auf. f) Um den Vibrationssensor zu testen, klopfen Sie vorsichtig auf das Fenster und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt.21 g) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert. h) Das Alarmsystem ist bereit für die Anwendung. Anmerkung:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen

Bestätigungston ab. Der Ton für CHIME ist anders als der für ALARM.

2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich,

den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist (außer PIR-Sensor).

3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird

immereinen Alarmton am Sensor selbst abgeben, es sei denn, dasAlarmsystem ist aktiviert oder deaktiviert.

4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit

ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, ob alle Sensoren ordnungsgemäß installiert sind. Installation SEC-ALARM120

1. Legen Sie die Batterien für die Alarmeinheit (3xAA) wie in der

Abbildung dargestellt in das Batteriefach (Rückseite) ein.

2. Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an

den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

3. Legen Sie die Batterien für den PIR-Sensor (3xAAA) wie in der

Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR- Sensor muss sich bei der ersten Anwendung 30~40 Sekunden22 aufwärmen. In diesem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Nähe von Wärme- oder Kältequellen.

4. Entfernen Sie die transparente Abdeckung auf der Vorderseite

der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1 = vordere Tür, 2 = Küchenfenster, usw.).

5. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand

zwischen der Alarmeinheit und dem entferntesten Sensor darf nicht größer als 60 m (offener Bereich) sein)*

6. Schalten Sie die Alarmeinheit auf die ALARM oder CHIME-

Funktion. Wenn diese auf CHIME geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise OFF (AUS), um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.

7. Es ist empfehlenswert, dass Sie das Alarmssystem nach der

ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen. Vorgehensweise: a) Schalten Sie die Alarmeinheit ein auf ALARM oder CHIME (zum Testen empfohlen). b) Drücken Sie die Taste ON (EIN) auf der Fernbedienung, um den Alarm zu aktivieren. c) Warten Sie 20~25 Sekunden (Verzögerungszeit). d) Um die Tür-/Fenstersensoren zu testen, öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED23 aufl euchtet und die Glocke ertönt. Anmerkung: Die LED- Anzeige auf dem PIR-Sensor leuchtet auch auf. f) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert. g) Das Alarmsystem ist bereit für die Anwendung. Anmerkung:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen

Bestätigungston ab. Der Ton für CHIME ist unterschiedlich als der für ALARM.

2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich,

den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist (außer PIR-Sensor).

3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird immer

einen Alarmton am Sensor selbst abgeben, es sei denn, das Alarmsystem ist aktiviert oder deaktiviert.

4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit

ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, ob alle Sensoren ordnungsgemäß installiert sind. Technische Daten: Alarmeinheit (Abbildung 1):

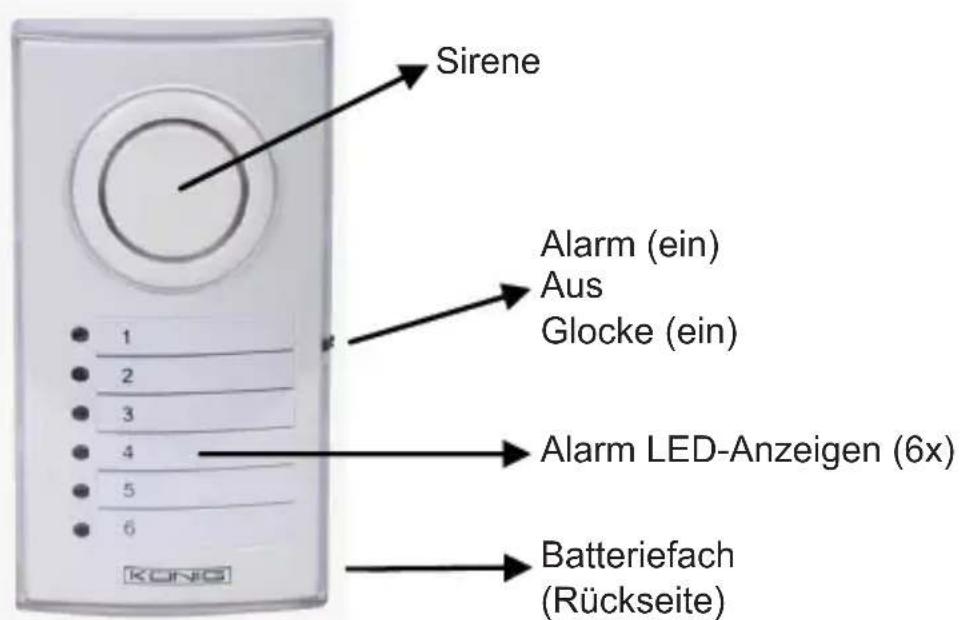

• Stromversorgung: 4.5 VDC (3x Batterie AA, nicht enthalten)

• Standby-Strom: <1,5 mA

• Glocken-Strom: <90 mA

• Alarm-Strom: <130 mA

• Alarmlautstärke: 100 dB (0,5 m)

• Glocken-Lautstarke: 90 dB (0,5 m)

• Schalter: Alarm/Glocke/Aus

• Verzögerungszeit: 20 ~ 25 Sekunden24 Tür-/Fenstersensor (Abbildung 2):

• Stromversorgung: 4.5 VDC (3x Batterie LR44, mitgeliefert)

• Standby-Strom: <10µA

• Übertragungsstrom: <6 mA

• Arbeitsabstand: +/- 60 m (offener Bereich)*

• Alarmlautstärke: 95 dB (0,5 m)

• Abmessungen mit Magnetkontakt: 6(B) x 1(T) x 9,9(H) cm PIR-Sensor (Abbildung 3):

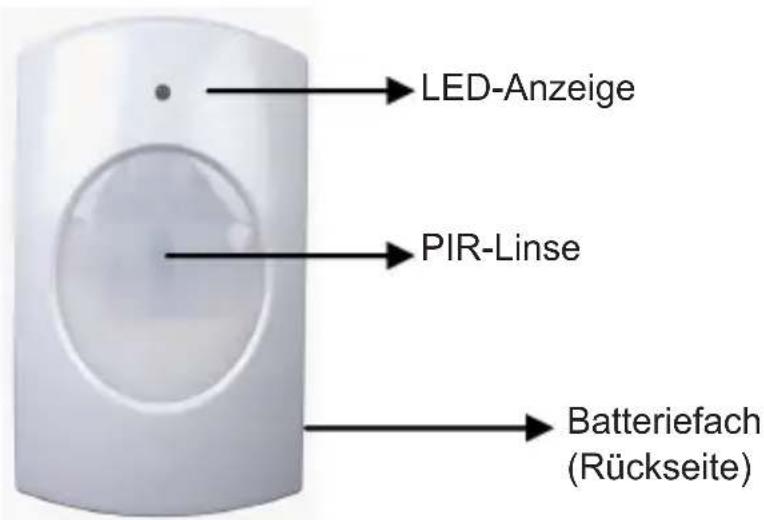

• Stromversorgung: 4.5 VDC (3x Batterie AA, nicht enthalten)

• Standby-Strom: <100µA

• Übertragungsstrom: <5 mA

• Arbeitsabstand: +/- 60 m (offener Bereich)*

• Erkennungsbereich: 5~8 m

• Erkennungswinkel: 100° (horizontal) / 80° (vertikal)

• Installationshöhe: 1,5 m (empfohlen)

• Frequenz: 433 MHz ±250 kHz

• Abmessungen: 6(B) x 5(T) x 9,8(H) cm Vibrationssensor (Abbildung 4):

• Stromversorgung: 4.5 VDC (3 LR44-Batterien mitgeliefert)

• Standby-Strom: <10µA

• Übertragungsstrom: <6 mA

• Arbeitsabstand: +/- 60 m (offener Bereich)*

• Frequenz: 433 MHz ±250 kHz

• Alarmlautstärke: 95 dB (0,5 m)

• Abmessungen: 4,8(B) x 1(T) x 9,9(H) cm Fernbedienung (Abbildung 5):

• Stromversorgung: 12 VDC (3 LR44-Batterien mitgeliefert)

• Übertragungsstrom: <10 mA

• Arbeitsabstand: +/- 30 m (offener Bereich)*

• Der Arbeitsabstand der Fernbedienung und der Sensoren kann aufgrund umgebungsbedingter Zustände abweichen.25 Sicherheitsvorkehrungen: Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt. Wartung: Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden. Garantie: Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind. Allgemein: Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. Wir sind nicht verantwortlich für Schäden und/oder Diebstähle, die aufgrund einer falschen Anwendung des Produkts entstehen. Achtung: Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.26
