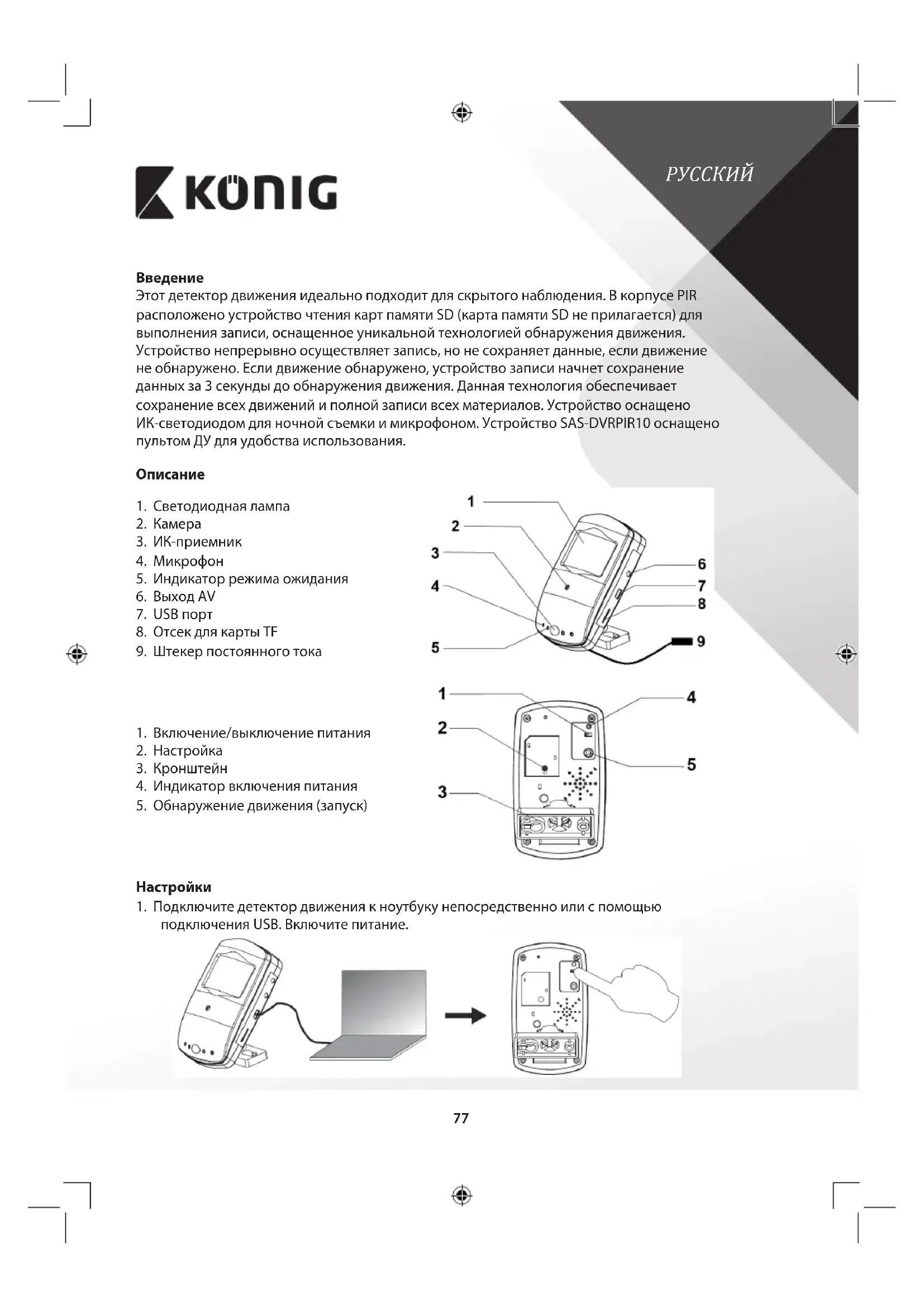

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SASDVRPIR10 KONIG

Этот детектор движения идеально подходит для скрытого наблюдения. В корпусе PIR расположено устройство чтения карт памяти SD (карта памяти SD не прилагается) для выполнения записи, оснащенное уникальной технологией обнаружения движения. Устройство непрерывно осуществляет запись, но не сохраняет данные, если движение не обнаружено. Если движение обнаружено, устройство записи начнет сохранение данных за 3 секунды до обнаружения движения. Данная технология обеспечивает сохранение всех движений и полной записи всех материалов. Устройство оснащено ИК-светодиодом для ночной съемки и микрофоном. Устройство SAS-DVRPIR10 оснащено пультом ДУ для удобства использования.

1. Светодиодная лампа

5. Индикатор режима ожидания

8. Отсек для карты TF

9. Штекер постоянного тока

1. Включение/выключение питания

4. Индикатор включения питания

5. Обнаружение движения (запуск)

1. Подключите детектор движения к ноутбуку непосредственно или с помощью

подключения USB. Включите питание.78

2. Откройте папку и выберите DvXSet.exe для ввода настроек.

• Date: Нажмите год, месяц и дату для их установки. Для настройки параметров используйте кнопки со стрелками вверх и вниз.

• Time: Нажмите часы, минуты и секунды их установки. Для настройки параметров используйте кнопки со стрелками вверх и вниз.

• Stamp Date Format: Выберите YY/MM/DD, DD/MM/ YY или MM/DD/YY. Для настройки параметров используйте кнопку со стрелкой вниз.

• Motion Detection Sensitivity: Выберите чувствительность обнаружения движения от 1 до 5. Для настройки параметров используйте кнопку со стрелкой вниз. (5 — это самый высокий уровень чувствительности, рекомендуется устанавливать уровень 3).

• Light Frequency (Hz): Выберите оптическую частоту, используемую в вашей стране. Например, 50 Гц для Европы, 60 Гц для США. Для выбора используйте кнопку со стрелкой вниз.

• Image Quality: Выберите качество записи, высокое HD, стандартное или низкое VGA. Для выбора используйте кнопку со стрелкой вниз.

• OverWrite: Если требуется выполнить перезапись карты SD при ее заполнении, нажмите ON. Если перезапись не требуется, выберите OFF. Для выбора используйте кнопку со стрелкой вниз.

• Bell: Если вы хотите, чтобы при нажатии кнопок воспроизводился звуковой сигнал на пульте ДУ или детекторе движения, выберите ON. В противном случае выберите OFF. Для выбора используйте кнопку со стрелкой вниз.

• После выполнения всех настроек нажмите SAVE и удерживайте кнопку SET на задней стороне камеры в течение 3-5 секунд для сохранения настроек на детекторе

1. Вставьте карту памяти micro SD

2. Подключите штекер кабеля постоянного тока к источнику питания. Включите

питание. Загорится индикатор питания и режима ожидания.79

1. Индикатор включения питания 2. Индикатор режима ожидания

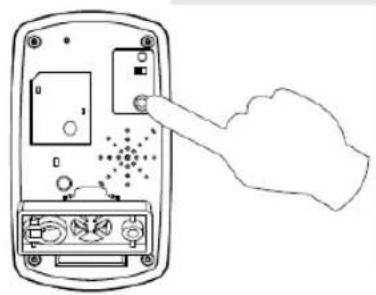

3. Для работы непосредственно с

детектором движения (в противном случае используйте пульт ДУ) нажмите кнопку запуска. При обнаружении движения индикатор режима ожидания мигнет один раз и погаснет. Для завершения работы функции нажмите кнопку запуска еще раз. Индикатор режима ожидания снова

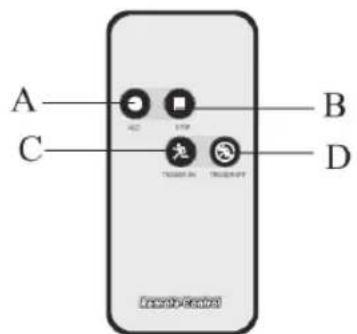

4. Детектором движения можно также

управлять с помощью пульта ДУ. A: Начало записи вручную (обнаружение движения отключено; детектор движения будет выполнять запись непрерывно, пока не будет нажата кнопка остановки) B: Остановка записи вручную C: Включение обнаружения движения D: Отключение обнаружения движения Примечание: Пульт ДУ оснащен функцией ИК-передачи, которая требует направления пульта ДУ непосредственно на детектор движения для осуществления управления.

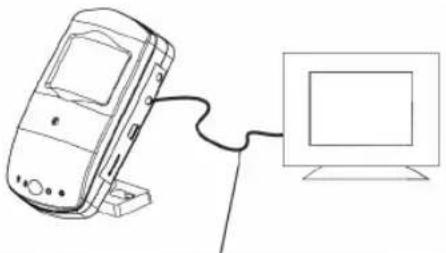

5. Детектор движения можно подключить

непосредственно к монитору или телевизору для выполнения просмотра в режиме реального времени или воспроизведения. Для подключения используйте кабель AV. Линейный AV80

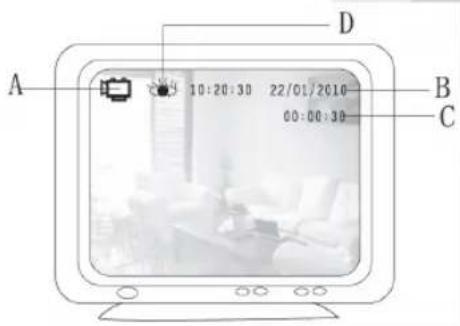

При подключении к монитору или телевизору на экране будут отображены следующие индикаторы. A: Детектор движения выполняет запись B: Текущее время и дата C: Время записи D: Обнаружение движения

6. Для выполнения воспроизведения или передачи файлов подключите детектор

движения с помощью кабеля USB к компьютеру или ноутбуку. Включите детектор движения. Откройте папку для просмотра файлов. Откройте папку VIDEO для воспроизведения записей или копирования/удаления файлов (для воспроизведения фалов требуется проигрыватель с поддержкой файлов AVI).

7. Детектор движения начнет запись за 3 секунды до обнаружения движения и будут

продолжать ее в течение 15 секунд после последнего обнаружения движения. Минимальная продолжительность записи составляет 18 секунд. Если движение обнаруживается непрерывно, детектор движения будет выполнять запись непрерывно. Время записи одного файла не должно превышать 15 минут. Спецификация

• Разрешение: 1280 x 720

• Видеоформат: AVI/D1/VGA 30 fps с аудио

• Объектив камеры: 3 мм

• Поддерживаемая карта памяти SD: Максимум 32 ГБ

• Размер видеофайла: 35 МБ/мин

• Время записи до обнаружения движения: 3 секунды

• Рабочий диапазон пульта ДУ: 10 метров

• Диапазон дальности ночной съемки: 8 метров

• Источник питания: 6 В, 800 мА

• Габариты: 103 x 60 x 29,5 мм81

ПРЕДУПРЕЖДЕНИЕ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ Меры безопасности: Для снижения риска поражения электрическим током, если потребуется техническое обслуживание, то это устройство должно быть открыто ТОЛЬКО уполномоченным техническим специалистом. Отключите устройство от сети и другого оборудования, если возникнут проблемы. Не допускайте воздействия воды или влаги. Техническое обслуживание: Очищать только сухой ветошью. Не производите очистку, используя растворители или абразивы.

В случае изменения и модификации устройства или в случае, повреждения устройства вследствие его неправильного использования гарантия или обязательства не действуют. Общие положения Дизайн и технические характеристики могут быть изменены без предварительного уведомления. Все логотипы брендов и названия продуктов являются товарными знаками или зарегистрированными торговыми марками их соответствующих владельцев и следовательно признаются таковыми. Храните это руководство и упаковку для дальнейшего использования. Утилизация: Данный продукт отмечен этим символом. Это означает, что эти электрические или электронные изделия не должны смешиваться с обычными домашними отходами. Для этих продуктов существует отдельная система сбора отходов. Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами, действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилами, действующим в стране продажи. Официальная документация предоставляется по запросу. Эта документация включает (но не ограничивается этим): Декларация соответствия (и изделий), паспорт безопасности, отчет по проверке продукта. Для получения помощи обратитесь в нашу службу поддержки клиентов: через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm по эл. почте: service@nedis.com по телефону: +31 (0)73-5993965 (в рабочие часы) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS (НИДЕРЛАНДЫ)82
