BEDIENUNGSANLEITUNG SASDVRPIR10 KONIG

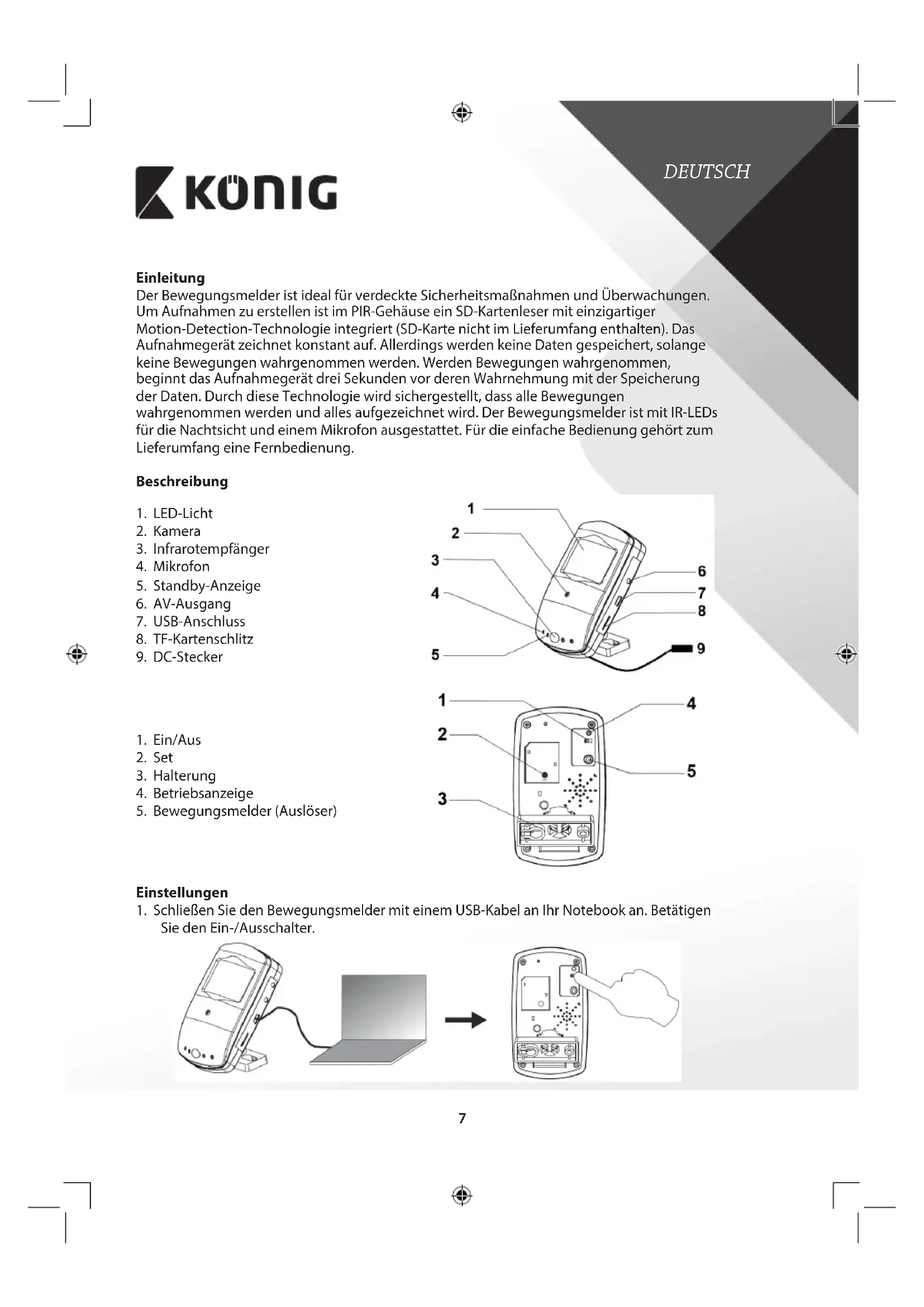

Der Bewegungsmelder ist ideal für verdeckte Sicherheitsmaßnahmen und Überwachungen. Um Aufnahmen zu erstellen ist im PIR-Gehäuse ein SD-Kartenleser mit einzigartiger Motion-Detection-Technologie integriert (SD-Karte nicht im Lieferumfang enthalten). Das Aufnahmegerät zeichnet konstant auf. Allerdings werden keine Daten gespeichert, solange keine Bewegungen wahrgenommen werden. Werden Bewegungen wahrgenommen, beginnt das Aufnahmegerät drei Sekunden vor deren Wahrnehmung mit der Speicherung der Daten. Durch diese Technologie wird sichergestellt, dass alle Bewegungen wahrgenommen werden und alles aufgezeichnet wird. Der Bewegungsmelder ist mit IR-LEDs für die Nachsicht und einem Mikrofon ausgestattet. Für die einfache Bedienung besteht zum Lieferumfang eine Fernbedienung.

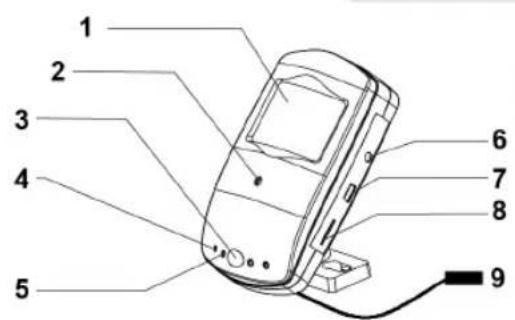

Beschreibung

1. LED-Licht
2. Kamera
3. Infrarotempfänger
4. Mikrofon
5. Standby-Anzeige
6. AV-Ausgang
7. USB-Anschluss
8. TF-Kartenschlitz
9. DC-Stecker

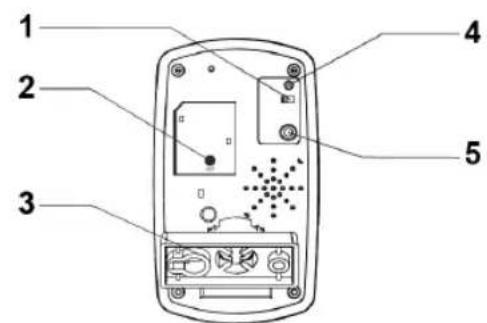

1. Ein/Aus
2. Set
3. Halterung
4. Betriebsanzeige
5. Bewegungsmelder (Auslöser)

Einstellungen

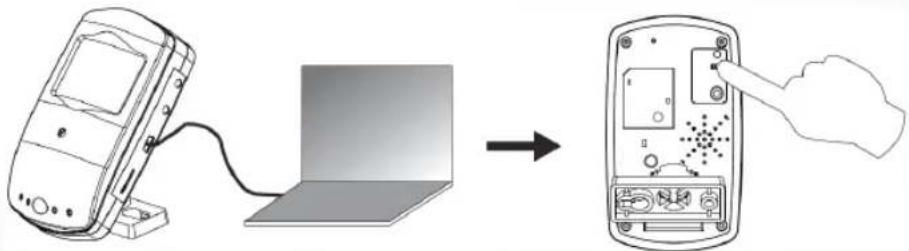

1. Schlieben Sie den Bewegungsmelder mit einem USB-Kabel an Ihr Notebook an. Betätigten Sie den Ein-/Ausschalter.

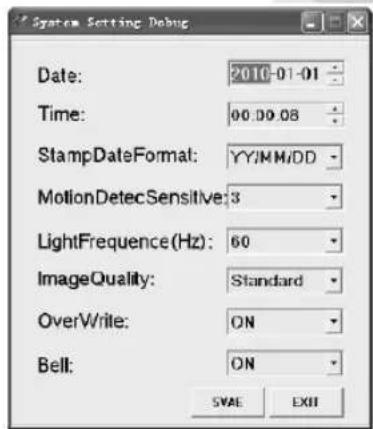

1. Öffnen Sie im Notebook den Dateimanager und wahlen Sie die Datei DvXSet.exe aus, um die gewündsten Einstellungen vorzunehmen.

• Date: Klichen Sie das Jahr, Monat und das Datum an. Benutzen Sie die Pfeile um die gewünschte Einstellung vorzunehmen.
  Time: Klicken Sie die Stunde, die Minuten und Sekunden an. Benutzen Sie die Pfeile um die gewünschte Einstellung vorzunehmen.
• Stamp Date Format: Wahlen Sie zwischen YY/MM/ DD, DD/MM/YY oder MM/DD/YY. Benutzen Sie den Pfeil nach unten, um die gewünschte Einstellung vorzunehmen.
• Motion Detection Sensitivity: Legen Sie die Empfindlichkeit zwischen 1 - 5 fest. Nutzen Sie den Pfeil nach unten, um die Einstellung vorzunehmen. (5 ist die empfindlichste Einstellung, 3 wird empfohlen).
  Light Frequency (Hz): Wahlen Sie die Lichtfrequenz Ihres Landes. In Europa ist dies z.B. 50 Hz. In den USA sind es 60 Hz. Benutzen Sie den Pfeil nach unten für die gewünschte Einstellung.
• Image Quality: Wahlen Sie die Aufnahmequalität, High-HD, Standard oder Low VGA. Benutzen Sie den Pfeil nach unter für die gewünschte Einstellung.
  OverWrite: Wenn die SD-Karte überschreiben werden soll, sobald der Speicherplatz aufgebraucht ist, wahren Sie ON. Wenn Sie ein Überschreiben nicht wünschen, dann wahren Sie OFF. Benutzen Sie den Pfeil nach unten für die gewünschte Einstellung.
  Bell: Wenn Sie beim Drucken der Tasten der Fernbedienung oder am Bewegungsmelder einen Signalton horen wollen, wahren Sie ON. Wenn Sie keinen Signalton wünschen, wahren Sie OFF. Benutzen Sie den Pfeil nach unter für die gewünschte Einstellung.
• Nachdem Sie alle gewünschten Einstellungen vorgenommen haben, drücken Sie auf SAVE und anschließend 3 bis 5 Sekunden lang die SET-Taste auf der Rückseite der Kamera, um alle Einstellungen des Bewegungsmelders zu speichern.

Betrieb

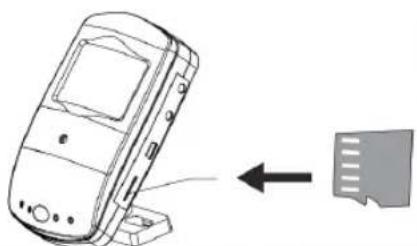

1. Legen Sie eine Micro-SD-Karte (bis maximal 32 GB) ein.

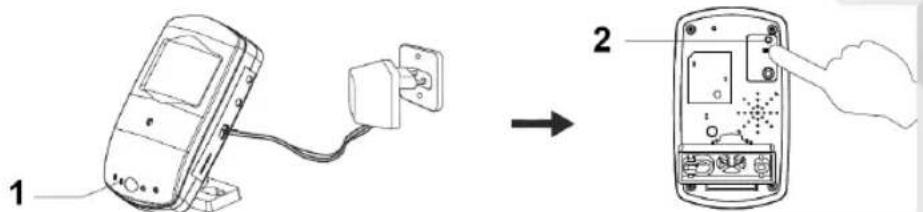

1. Verbinden Sie den Bewegungsmelder mit der Stromversorgung. Schalten Sieihn ein. Die Power- und Standby-Anzeige leuchten auf.

König

1. Betriebsanzeige 2. Standby-Anzeige

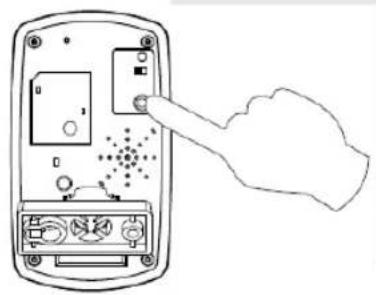

1. Drücken Sie den Auslöser auf der Rückseite des Bewegungsmelders um die Bewegungsmeldungsfunktion zu aktivieren (benutzen Sie anderenfalls die Fernbedienung). Wenn Bewegung wahrgenommen wird, blinkt die Standby-Anzeige einmal und Goes dann aus. Um diese Funktion zu beenden, drücken Sie den Auslöser erneut. Die Standby-Anzeige leuchtet erneut auf.

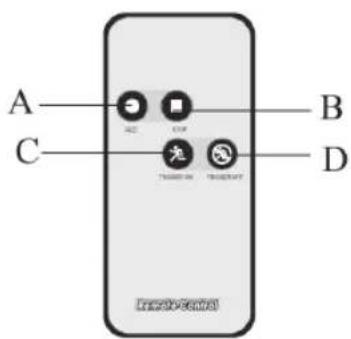

2. Der Bewegungsmelder kann auch per Fernbedienung bedient werden.
   A: Beginn der manuellen Aufzeinung (die Bewegungserkennung ist deaktiviert und der Bewegungsmelder zeichnet sofort auf, bis die Stopp-Taste gedrückt wird)
   B: Ende der manuellen Aufzeichnung
   C: Bewegungserkennung aktivieren
   D: Bewegungserkennung deaktivieren

Hinweis: Die Fernbedienung arbeitet mit Infrarotabstrahlung, weshalb Sie sie bei der Nutzung auf den Bewegungsmelder richten müssen.

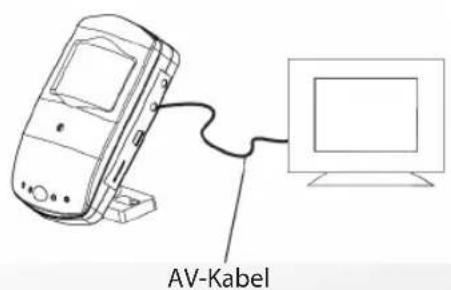

1. Der Bewegungsmelder kann für die Live-Ansicht oder Wiedergabe direkt an einen Monitor oder Fernseher angeschlossen werden.

Benutzen Sie dazu das AV-Kabel.

KONIG

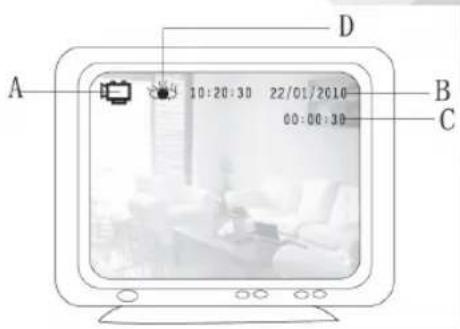

Wenn der Bewegungsmelder an einen Monitor oder Fernseher angeschlossen ist, können die folgenden Anzeigen auf dem Bildschirm angezeigt werden.

A: Der Bewegungsmelderzeichnet auf
B: Aktuelles Datum und Uhrzeit
C: Aufnahmezeit
D: Bewegungserkennung

DEUTsCH

1. Zur Wiedergabe oder Dateiübertragung, schlieben Sie den Bewegungsmelder mit einem USB-Kabel an einen Computer oder Notebook an. Schalten Sie den Bewegungsmelder ein. Öffnen Sie die Dateiordner um Dateien auszuwahlen. Öffnen Sie den Ordner VIDEO, um die Aufzeichnungen wiederzugeben oder Dateien zu kopieren bzw. zu Löschen (zur Wiedergabe benutzen Sie ein Wiedergabegerät, dass AVI-Dateien unterstützt.)
2. Der Bewegungsmelder beginnnt mit der Aufzeichnung 3 Sekunden bevor die Bewegung wahrgenommen wurde und zeichnet bis 15 Sekunden nach der letzten Bewegung auf. Die minimale Aufnahmezeit beträgt 18 Sekunden. Bei ständiger Bewegung zeichnet der Bewegungsmelder konstant auf. Die Aufnahmezeit einzeln der Dateien sollen 15 Minuten nicht überschreiben.

Spezifikationen

Auflösung: 1280 × 720
Videoformat:AVI/D1/VGA30fpsmitAudio
Kameralinse: 3mm
Unterstutzte SD-Karte: Maximum 32 GB
- Gröbe der Videodateien: 35 MB/min
USB-Anschluss:2.0
AV-Ausgang:3,5mm
Aufnahmezeit vor Bewegung: 3 Sekunden
- Reichweite der Fernbedienung: 10 Meter
- Reichweite der Nachtsicht: 8 Meter
- Spannungsversorgung: 6 V, 800 mA
Abmessungen: 103× 60× 29,5mm

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte AUSSCHLIESSLICH

von einem autorisierten Techniker geöffnet werden.

Trennen Sie das Produkt von anderen Geräten, wenn ein Problem auftreten sollte.

Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.

Wartung:

Nur mit einem trockenen Tuch saubern.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung fur irgendwelche Änderungen oder Modifikationen des Produkts oder fur Schaden

übernommen werden, die aufgrund einer nicht ordnungsgemäß Anwendung des Produkts entstanden sind.

Allgemeines

Design und technische Daten unterliegen unangekündigten Änderungen. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spätere Verwendung auf.

Entsorgung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedssstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich:

Konformitätserklung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragenitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NIEDERLANDE
