ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SASDVRPIR10 KONIG

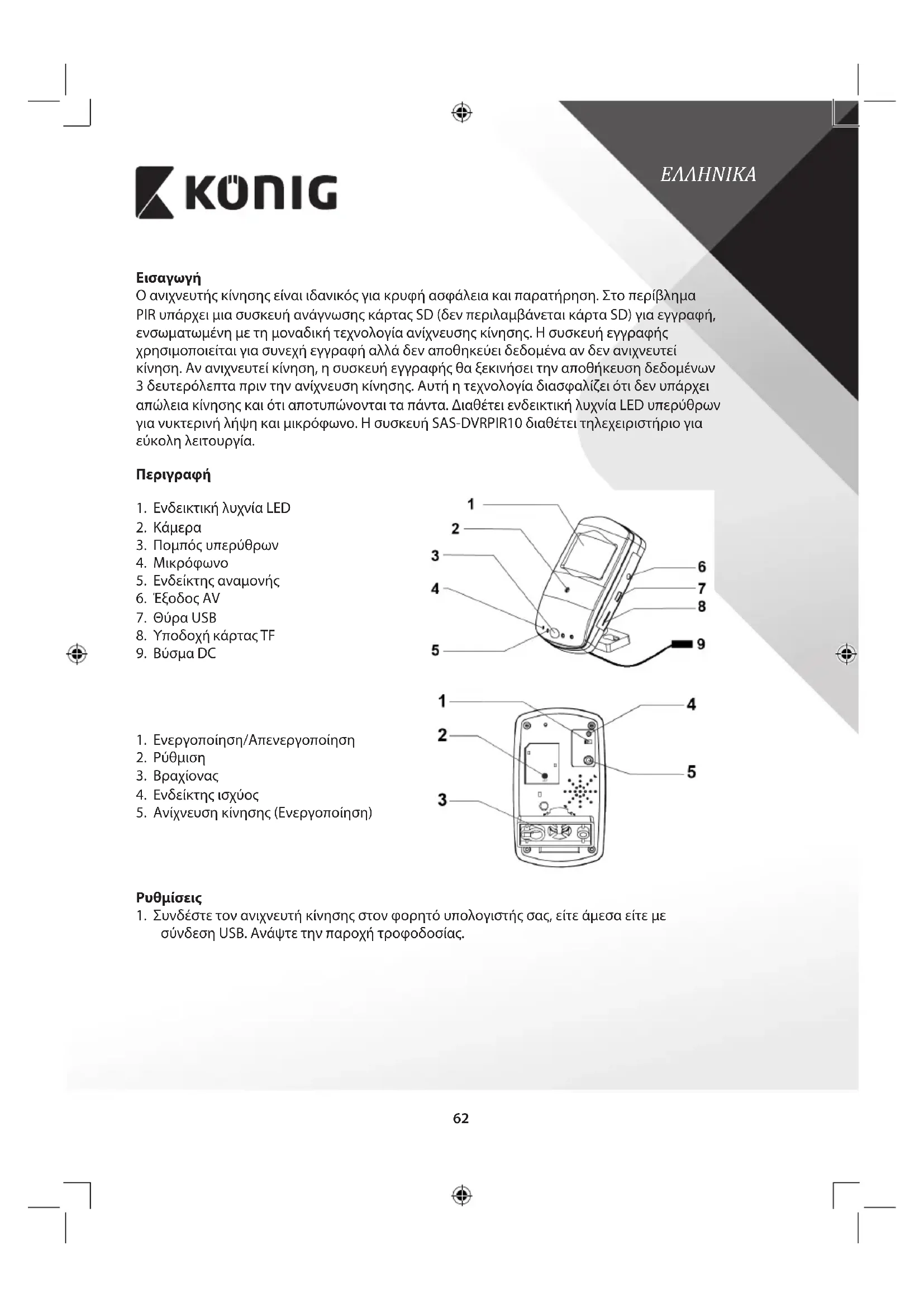

Ο ανιχνευτής κίνησης είναι ιδανικός για κρυφή ασφάλεια και παρατήρηση. Στο περίβλημα PIR υπάρχει μια συσκευή ανάγνωσης κάρτας SD (δεν περιλαμβάνεται κάρτα SD) για εγγραφή, ενσωματωμένη με τη μοναδική τεχνολογία ανίχνευσης κίνησης. Η συσκευή εγγραφής χρησιμοποιείται για συνεχή εγγραφή αλλά δεν αποθηκεύει δεδομένα αν δεν ανιχνευτεί κίνηση. Αν ανιχνευτεί κίνηση, η συσκευή εγγραφής θα ξεκινήσει την αποθήκευση δεδομένων 3 δευτερόλεπτα πριν την ανίχνευση κίνησης. Αυτή η τεχνολογία διασφαλίζει ότι δεν υπάρχει απώλεια κίνησης και ότι αποτυπώνονται τα πάντα. Διαθέτει ενδεικτική λυχνία LED υπερύθρων για νυκτερινή λήψη και μικρόφωνο. Η συσκευή SAS-DVRPIR10 διαθέτει τηλεχειριστήριο για εύκολη λειτουργία.

1. Ενδεικτική λυχνία LED

5. Ενδείκτης αναμονής

8. Υποδοχή κάρτας TF

1. Ενεργοποίηση/Απενεργοποίηση

5. Ανίχνευση κίνησης (Ενεργοποίηση)

1. Συνδέστε τον ανιχνευτή κίνησης στον φορητό υπολογιστής σας, είτε άμεσα είτε με

σύνδεση USB. Ανάψτε την παροχή τροφοδοσίας.63

2. Ανοίξτε τον φάκελο και επιλέξτε το αρχείο DvXSet.exe για είσοδο στις ρυθμίσεις.

• Date: Κάντε κλικ στο έτος, τον μήνα και την ημερομηνία για ρύθμιση. Χρησιμοποιήστε το πάνω και κάτω κουμπί βέλους για τη διαμόρφωση των ρυθμίσεων.

• Time: Κάντε κλικ στην ώρα, τα λεπτά και τα δευτερόλεπτα για ρύθμιση. Χρησιμοποιήστε το πάνω και κάτω κουμπί βέλους για τη διαμόρφωση των

• Stamp Date Format: Επιλέξτε YY/MM/DD, DD/MM/YY ή MM/DD/YY. Χρησιμοποιήστε το κάτω κουμπί βέλους για τη διαμόρφωση των ρυθμίσεων.

• Motion Detection Sensitivity: Επιλέξτε την ευαισθησία του ανιχνευτή κίνησης από 1 έως 5. Χρησιμοποιήστε το κάτω κουμπί βέλους για τη διαμόρφωση των ρυθμίσεων. (5είναι η τιμή της πιο ευαίσθητης ρύθμισης, συνιστάται η τιμή 3).

• Light Frequency (Hz): Επιλέξτε τη συχνότητα φωτός για τη χώρα σας. Για παράδειγμα, για την Ευρώπη είναι 50Hz: Για τις Ηνωμένες Πολιτείες είναι 60Hz. Χρησιμοποιήστε το κάτω κουμπί βέλους για επιλογή.

• Image Quality: Επιλέξτε την ποιότητα εγγραφής, High-HD, Standard ή Low VGA. Χρησιμοποιήστε το κάτω κουμπί βέλους για επιλογή.

• OverWrite: Αν η κάρτα SD πρέπει να επανεγγραφεί όταν δεν υπάρχει ελεύθερος χώρος, τότε επιλέξτε ΟΝ. Αν δεν προτιμάτε την επανεγγραφή, τότε επιλέξτε OFF. Χρησιμοποιήστε το κάτω κουμπί βέλους για επιλογή.

• Bell: Όταν θέλετε να ακούσετε έναν χαρακτηριστικό ήχο, πατήστε το κουμπί στο τηλεχειριστήριο ή τον ανιχνευτή κίνησης και στη συνέχεια, επιλέξτε ON. Αν όχι, επιλέξτε OFF. Χρησιμοποιήστε το κάτω κουμπί βέλους για επιλογή.

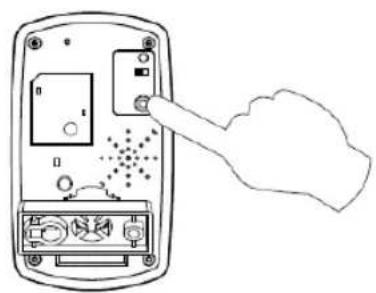

• Μετά τη διαμόρφωση όλων των ρυθμίσεων, κάντε κλικ στο στοιχείο SAVE και στη συνέχεια, πατήστε το κουμπί SET που βρίσκεται στην πίσω μεριά της κάμερας για 3 με 5δευτερόλεπτα για την αποθήκευση στον ανιχνευτή κίνησης.64

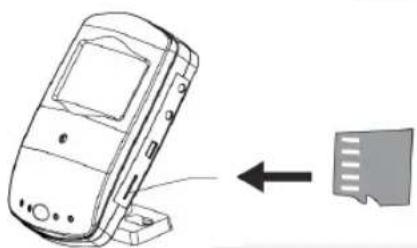

1. Εισάγετε μια κάρτα Micro SD (μέχρι 32 GB).

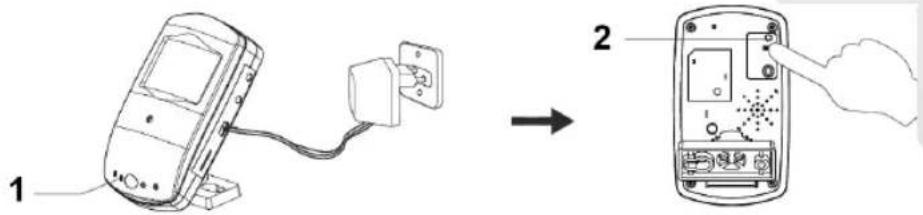

2. Εισάγετε το τροφοδοτικό στο βύσμα DC του καλωδίου DC. Ενεργοποιήστε τη συσκευή.

Οενδείκτης του τροφοδοτικού και αναμονής ανάβει.

1. Ενδείκτης ισχύος 2. Ενδείκτης αναμονής

3. Για τη λειτουργία του ίδιου του ανιχνευτή

κίνησης (διαφορετικά χρησιμοποιήστε το τηλεχειριστήριο), πατήστε το κουμπί ενεργοποίησης για την ενεργοποίηση της λειτουργίας ανίχνευσης κίνησης. Όταν ανιχνεύεται κίνηση, ο ενδείκτης αναμονής αναβοσβήνει και σβήνει. Για τη διακοπή της λειτουργίας, πατήστε ξανά το κουμπί ενεργοποίησης. Ο ενδείκτης αναμονής θα ανάψει ξανά.

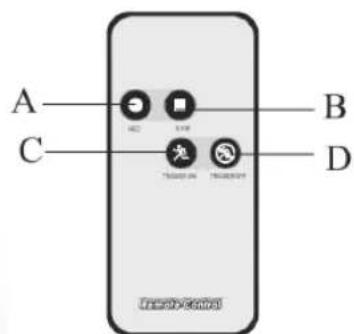

4. Ο ανιχνευτής κίνησης μπορεί να λειτουργήσει και

με το τηλεχειριστήριο. A: Ξεκινήστε την μη αυτόματη εγγραφή (ηανίχνευση κίνησης απενεργοποιείται και ο ανιχνευτής κίνησης θα εγγράφει συνεχώς έως ότου πατηθεί το κουμπί διακοπής) B: Διακοπή της μη αυτόματης εγγραφής C: Ενεργοποίηση ανίχνευσης κίνησης D: Απενεργοποίηση ανίχνευσης κίνησης Σημείωση: Το τηλεχειριστήριο διαθέτει λειτουργία μετάδοσης υπερύθρων, η οποία σας ζητάει να στρέψετε το τηλεχειριστήριο προς τον ανιχνευτή κίνησης για λειτουργία.65

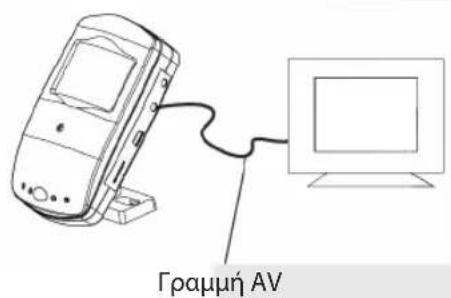

5. Ο ανιχνευτής κίνησης μπορεί να συνδεθεί

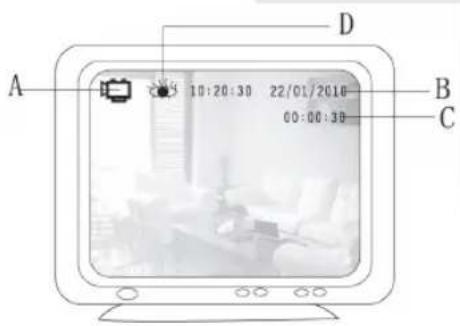

άμεσα σε μια οθόνη ή σε μια τηλεόραση για τη λειτουργία ζωντανής προβολής ή τη λειτουργία αναπαραγωγής. Χρησιμοποιήστε το καλώδιο AV για σύνδεση. Γραμμή AV Όταν πραγματοποιήσετε σύνδεση σε μια οθόνη ή σε μια τηλεόραση, οι ακόλουθοι ενδείκτες μπορούν να εμφανιστούν στην οθόνη. A: Ο ανιχνευτής κίνησης εγγράφει B: Τρέχουσα ημερομηνία και ώρα C: Ώρα εγγραφής D: Ανιχνευτής κίνησης

6. Για αναπαραγωγή ή μεταφορά αρχείων, συνδέστε τον ανιχνευτή κίνησης με το καλώδιο

USB σε έναν υπολογιστή γραφείου ή σε έναν φορητό υπολογιστή. Θέστε σε λειτουργία τον ανιχνευτή κίνησης. Ανοίξτε τον φάκελο για την προβολή αρχείων. Ανοίξτε τον φάκελο VIDEO για την αναπαραγωγή των εγγραφών ή την αντιγραφή/διαγραφή αρχείων (αναπαραγωγή αρχείων με τη χρήση συσκευής αναπαραγωγής που υποστηρίζει αρχεία AVI).

7. Ο ανιχνευτής κίνησης ξεκινάει την εγγραφή 3 δευτερόλεπτα πριν την ανίχνευση της

κίνησης και 15δευτερόλεπτα μετά την τελευταία ανίχνευση με ελάχιστο χρόνο εγγραφής 18 δευτερόλεπτα. Όταν ανιχνεύεται συνεχώς κίνηση, ο ανιχνετυτής κίνησης θα εγγράφει συνεχώς. Ο χρόνος εγγραφής κάθε μεμονωμένου αρχείου δεν πρέπει να υπερβαίνει τα 15

• Μορφή βίντεο: AVI/D1/VGA 30 fps με ήχο

• Υποστηριζόμενη κάρτα SD: Μέγ. 32 GB

• Μέγεθος αρχείου βίντεο: 35 MB/min

• Χρόνος προ-εγγραφής: 3 δευτερόλεπτα

• Απομακρυσμένο τηλεχειριστήριο: 10 μέτρα66

• Εύρος νυκτερινής λήψης: 8 μέτρα

• Τροφοδοσία ισχύος: 6 V, 800 mA

• Διαστάσεις: 103 x 60 x 29,5 mm

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ Προφυλάξεις ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα. Το προϊόν αυτό κατασκευάστηκε και παρέχεται σε συμμόρφωση με το σύνολο των αντίστοιχων κανονισμών και οδηγιών που ισχύουν για τα κράτη μέλη της Ευρωπαϊκής Ένωσης. Επίσης, συμμορφώνεται με το σύνολο των ισχυουσών προδιαγραφών και κανονισμών της χώρας διάθεσης. Επίσημη τεκμηρίωση διατίθεται κατόπιν αιτήματος. Η τεκμηρίωση περιλαμβάνει, χωρίς περιορισμό, τα εξής: Δήλωση Συμμόρφωσης (και ταυτότητα προϊόντος), Δελτίο Δεδομένων Ασφάλειας Υλικού, έκθεση δοκιμής προϊόντος. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών μας για υποστήριξη: από τον ιστότοπο: http://www.nedis.com/en-us/contact/contact-form.htm μέσω ηλεκτρονικού ταχυδρομείου: service@nedis.com Τηλεφωνικά: +31 (0)73-5993965 (κατά τη διάρκεια των ωρών εργασίας) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, ΟΛΛΑΝΔΙΑ67 DANSK Introduktion Bevægelsessensoren er perfekt til skjult sikkerhed og observation. I PIR kabinettet ndes en SD kortlæser (SD kort medfølger ikke) til optagelse, integreret med en unik bevægelsessensor teknologi. Optageren bruges til konstant optagelse men gemmer ikke data hvis der ikke påvises bevægelse. Hvis der påvises bevægelse vil optageren begynde at gemme data 3 sekunder før bevægelsen påvises. Denne teknologi sikrer at ingen bevægelser går tabt og at alt optages. Den er udstyret med IR LED for nattesyn og mikrofon. SAS-DVRPIR10 leveres med en ernbetjening for let betjening. Beskrivelse
