SECDVR416 - Bewakingscamera KONIG - Gratis gebruiksaanwijzing en handleiding

Type product	Digitale harddiskrecorder (DVR) voor bewaking
Merk	Konig
Model	SECDVR416
Video-ingangskanalen	16 (BNC)
Videocompressie	H.264
Maximale opslagcapaciteit	4 TB (harde schijven niet inbegrepen)
Weergaveresolutie	Tot 1440×900 (VGA, formaat 16:10)
Video-uitgangen	VGA, HDMI, BNC
Audio-ingangen	16 (4 + 12 via BNC)
Audio-uitgang	1 (RCA)
Voeding	12 V DC / 5 A
Netwerkconnectiviteit	Ethernet (RJ-45)
Extra interfaces	RS485, sensor/alarm, 2 USB-poorten (muis, opslag)
Afstandsbediening	Inbegrepen (infrarood)
Toegang op afstand	Smartphone (Symbian, Windows Mobile, iPhone, Blackberry, Android) en internetbrowser
Hoofdfuncties	Handmatige opname, zoeken, afspelen, PTZ, bewegingsdetectie, e-mailmelding
Installatie van de harde schijf	Verwijderbare lade en interne plaats (beugels inbegrepen)
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen of schurende producten gebruiken
Veiligheid	Stroom uitschakelen vóór ingreep; niet blootstellen aan water of vocht; demontage voorbehouden aan bevoegde technicus
Gewicht	Niet opgegeven
Afmetingen	Niet opgegeven

Veelgestelde vragen - SECDVR416 KONIG

Hoe installeer ik een harde schijf in de verwijderbare lade?

Open de voorklep, gebruik de sleutel om de lade te ontgrendelen, verwijder de lade, plaats de harde schijf door stevig op de connector te duwen, bevestig deze met de schroeven, sluit de kap en plaats de lade terug.

Hoe installeer ik een harde schijf in de recorder?

Schroef de behuizing los, verwijder het deksel, maak de harde schijfbeugels los, bevestig ze aan de harde schijf met de schroeven, monteer de beugels terug in het compartiment, sluit de stroom- en datakabels aan en plaats de behuizing terug.

Hoe krijg ik toegang tot de configuratiemenu's?

Gebruik de Menu/ESC-toets van de afstandsbediening of het voorpaneel om het hoofdmenu te openen. Navigeer met de pijltjestoetsen en bevestig met ENTER. Raadpleeg de volledige handleiding in het Engels voor geavanceerde instellingen.

Hoe bekijk ik de camera's op afstand op een smartphone?

De recorder is compatibel met smartphones Symbian, Windows Mobile, iPhone, Blackberry en Android. Sluit het apparaat aan op het netwerk, configureer de toegang op afstand in het netwerkmenu en gebruik een app of internetbrowser om de streams te bekijken.

Wat te doen als het scherm geen beeld toont?

Houd de 0-toets van de afstandsbediening of het voorpaneel 5 seconden ingedrukt tot u een pieptoon hoort. Hiermee schakelt u handmatig tussen VGA- en BNC-uitgangen.

Hoe voer ik een handmatige opname uit?

Druk op de REC-toets van de afstandsbediening of het voorpaneel om de handmatige opname te starten. Druk op STOP om deze te stoppen.

Hoe stel ik de bewegingsdetectie in?

Ga in het hoofdmenu naar de instellingen voor bewegingsdetectie. Gebruik de muis om een zone op het beeld te tekenen en pas de gevoeligheid aan. Raadpleeg de volledige handleiding in het Engels voor meer details.

Hoe gebruik ik de afstandsbediening om PTZ-camera's te bedienen?

Druk op de PTZ-toets om in de PTZ-modus te gaan. Gebruik de pijltjestoetsen om de camera te bewegen en de toetsen I+ en I- om de helderheid aan te passen. De toetsen F+ en F- regelen de scherpstelling.

Hoe reinig ik het apparaat?

Reinig het apparaat alleen met een droge doek. Gebruik nooit oplosmiddelen of schurende producten die de behuizing kunnen beschadigen.

Wat te doen bij een storing?

Koppel het apparaat en aangesloten apparatuur los. Demonteer het apparaat niet zelf: schakel een bevoegde technicus in. Bewaar de handleiding en verpakking voor naslag.

GEBRUIKSAANWIJZING SECDVR416 KONIG

GEBRUIKSAANWIJZING (p. 18)

Harde schijfrecorder

MANUALE (p. 24)

Deze handleiding is een korte beschrijving voor de digitale hardiskrecorder. Voor een volledige uitleg over de digitale hardiskrecorder, raadpleeg de volledig Engelse handleiding op de CD. Het elektronische network DVR400-serie van Konig is ideaal voor bewakingstoepassingen, zoals in winkels, kantoen of thuis. Het bredecala van functies bevat de niewuste H.264 video compressietechnologie, tot 4 TB opslagcapaciteit (niet inbegren), bekijken op afstand direct op de smartphone* of internet-browser en gebeurtenisnotificatie per e-mail. Met een gebruiksvriendelijk grafische interface die grafische pictogrammen en visuele indicatoren levert om de DVR te bedieren en configureren. Ondersteunt 16:10 breedbeeld VGA-resolutie van 1440x900.

• Ondersteunt Symbian, Windows® Mobile, iPhone, Blackberry en Android

Opmerkingen:

• De standard weergave op het scherm is ingesteld op het VGA-uitgangskanaal. Om dit in het menu te wijzigen, verwijzen wij uশ de volledige Engelse handleiding, paragraaf 4.11 Hoofdmenu Instellen.
• Als de in-beeld weergave nicht beschikbaar is, druk op de "0"-knop op de afstandsbediening of de "0"-knop op het voorpaneel gedurende 5 seconden. U hoog een pieptoon ter bevestiging. Deze procedure kan ook worden gebruikt om handmatigussen VGA- of BNC-uitgang te schakelen.

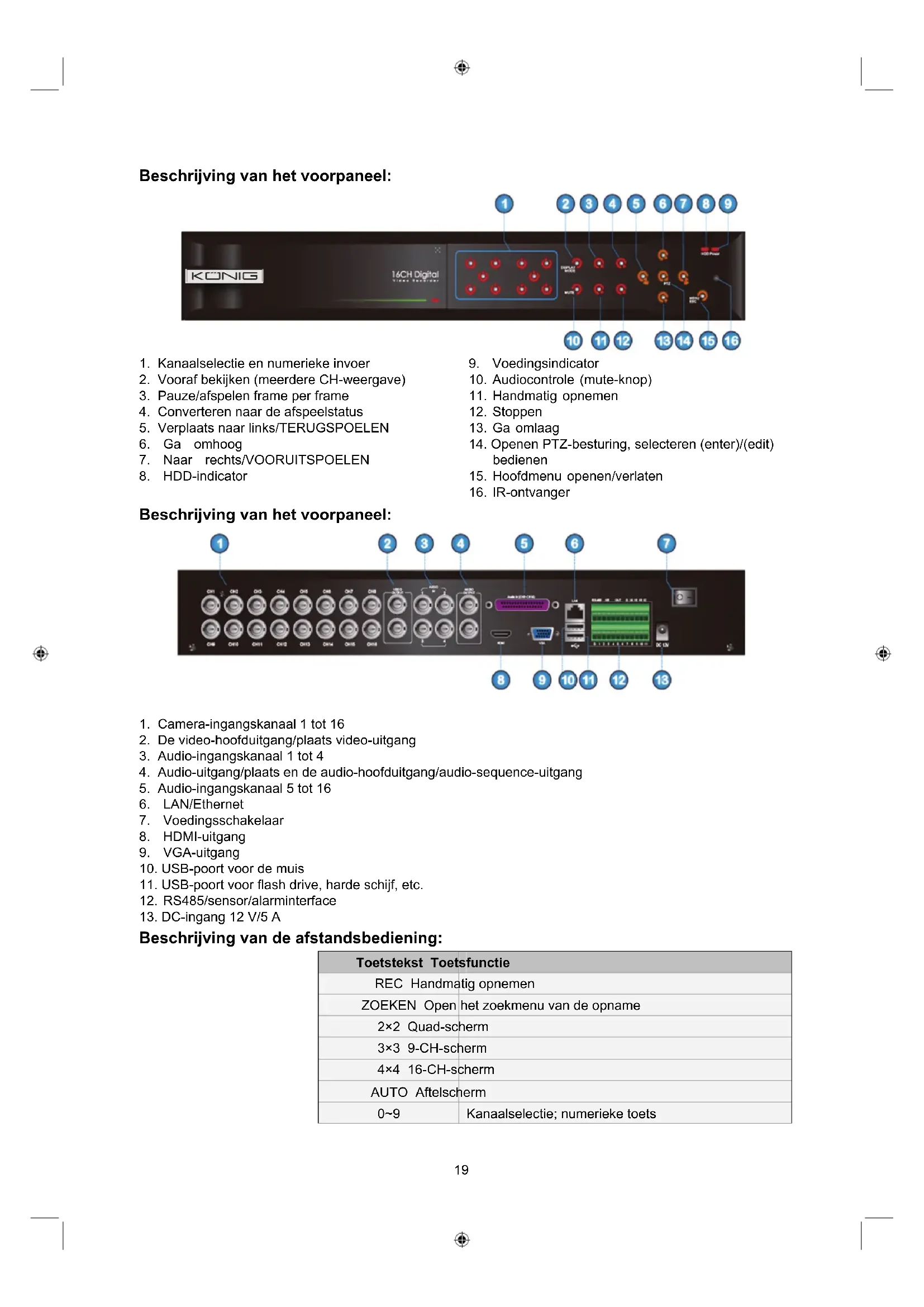

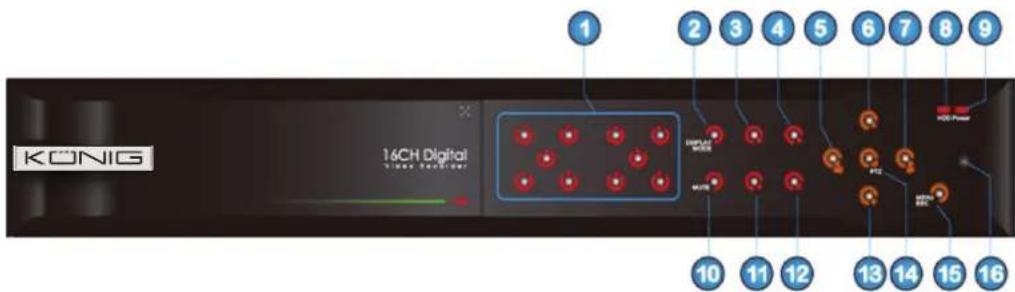

Beschrijying van het Voorpaneel:

1. Kanaalselectie en numerieke invoor
2. Vooraf bekijken (meerdere CH-weergave)
3. Pauze/afspelen frame per frame
4. Converteren aan de afspeelstatus
5. Verplaatsaar links/TERUGSPOELEN
6. Ga omhoog
7. Naar rechts/VOORUITSPOELEN

8. HDD-indicator

9. Voedingsindicator

10. Audiocontrole (mute-knop)
11. Handmatig opnemen
12. Stoppen
13. Ga omlaag
14. Openen PTZ-besturing, selecteren (enter)/(edit) bedieren
15. Hoofdmenu openen/verlaten
16. IR-ontvanger

Beschrijving van het voorpaneel:

1. Camera-ingangskanaal 1 tot 16
2. De video-hoofduitgang/plaats video-uitgang
3. Audio-ingangskanaal 1 tot 4
4. Audio-uitgang/plaats en de audio-hoofduitgang/audio-sequence-uitgang
5. Audio-ingangskanaal 5 tot 16
6. LAN/Ethernet
7. Voedingssschakelaar
8. HDMI-uitgang
9. VGA-uitgang
10. USB-poort voor deUIS
11. USB-poort voor flash drive, harde schijf, etc.
12. RS485/sensor/alarminterface
13. DC-ingang 12 V/5 A

Beschrijving van de afstandsbediening:

Toetstekst Toetsfunctie
REC Handmatig opnemen
ZOEKEN Open het zoekmenu van de opname
2×2 Quad-schem
3×3 9-CH-schem
4×4 16-CH-schem
AUTO Aftelschem
0~9	Kanaalselectie; numerieke toets

WEERGAVEMODUS	Meerdere CH-schem (Quad, 9CH, 16CH, enkel kanaalschem)
▲ OMHOOG
▼ OMLAAG
« / »	Links/Rechtsknop
ENTER Selecteer-/Bewerkenknop; Enterknop
Menu/ESC Hoofdmenu openen/verlaten
PIP PIP-weergavemodus
MUTE Geluiduit-knop (Mute)
FWD Vooruit (x2, x4, x8)
REW Achteruitspoelen (x2, x4, x8)
AFSPELEN	Openen van de opname zoeken, afspelen opnamegeburtenis
STOP Handmatig stopzetten van het afspelen
PAUZE/FRAME Pauze/afspelen frame per frame
LANGZAAM (1/2, 1/4, 1/8) Langzaam afspelen
Z+ Uitzoomen videogebied
Z- Inzoomen videogebied
F+ Uitbreiden scherpstellen
F- Uitbreiden scherpstellen
I+ Voeg PTZ helderland toe
I- Verminderen van PTZ helderland
PTZ	Laat u de presetting van de bit en bediening van de PTZ instellen.
VERGRENDELEN Systeel vergrendelen

Muisbediening:

Linkerknop	In het OSD-menu, klik op de linkerknop om te selecteren en bewerken.
Rechterknop	In de live-weergavemodus, klik op de rechterknop om de pop-up menubalk waar te gezven.
	Klik op derechttermuisisknop om het hoofdmenu- of de submenumodus te verlaten.
Dubbelklik op de linkerknop van deUIS	Dubbelklik op het live-beeld van een kanaal voor de volledige schermweergave; dooroor te dubbelklikken, za de displayaar de weergave van alle camera's terugkeren.
Gebruik de muis om een lijn te slepen	In de bewegingsmodus, za deze functie het bewegingsgebied selecteren; In de [Kleur instellen]-menumodus, za het de kleur- en volumeregelingsbalk aanpassen.

Installatie van het harde schijfstation(s):

De SEC-DVR416 bildt twee opties voor de installment van de harde schijf. Beide opties kuren op tegelijkkertijd (tot 2 TB) gezruikt worden.

Installatie van de harde schijf in de HDD-bay (verwijderbare harde schijf)

1. Open de voorklep van de harde schijfrecorder en gebruik de bijgeleverde sleutel om de HDD-bay te ontgrendelen.

1. Haal de HDD-bay eruit door aan de hendel te trekken en verwijder de bovenklep van de HDD-bay door maar achteren te schuiven.

1. Plaats de harde schijf en druk stevig op de harde schijf op de connector van de HDD-bay.

1. Bevestig de harde schijf aan de HDD-bay met behulp van de schroeven.

1. Sluit door de bovenklep terug te schuiven en plaats de HDD-bay in de harde schijfrecorder.

Installatie van de harde schijf in de harde schijfrecorder

1. Draai de schroeven van de linker-, rechter- en achterkant van de behuizing los.

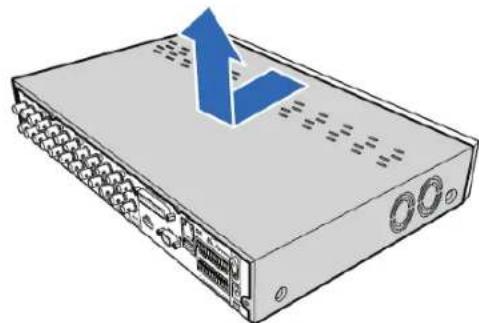

1. Duw de klep terug en til op om het deksel te verwijderen.

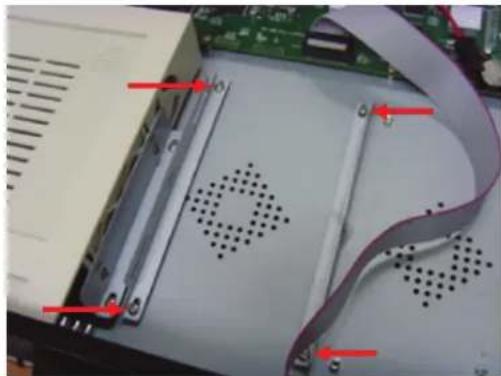

1. Maak de schroeven los om eerst de beugel van de harde schijf te verwijderen.

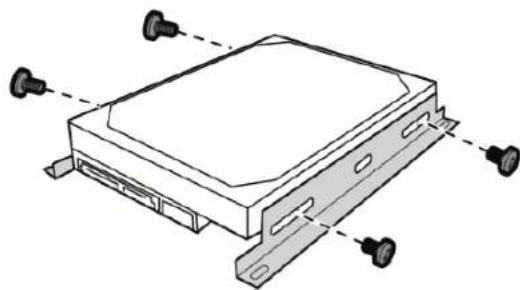

1. Bevestig de beugels aan de harde schijf met de bijgeleverde schroeven.

1. Bevestig de beugel waar aan het compartment met de 4 schroeven.

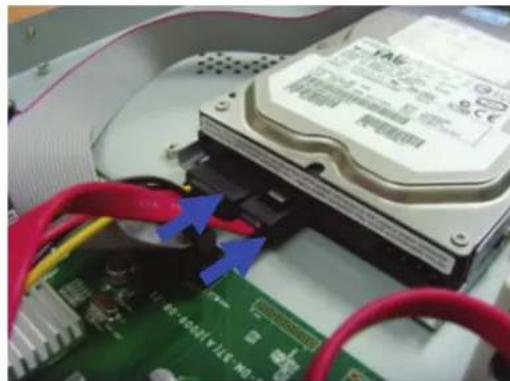

1. Sluit de data- en stroomkabels aan op het harde schijfstation (HDD) en de DVR.

1. Bevestig de klep en de schroeven weeer op+zijn plaats.

Bediening van de hardiskrecorder:

Wanneer de harde schijf is geinstalleerd en alle kabels zijn aangesloten, is de hardiskrecorder maar voor gebruik. Voor het configureren van de geavanceerde instellenen van de hardiskrecorder, moet u het menu openen. Voor instructies over hoe u de harde schijfrecorder instelt met het menu, verwijzen wij uaar de volledig Engelse handleiding op de CD.

Veiligheidsvoorzorgsmaatregelen:

Dit product mag alleen geopend worden door een erkende technicus wanner onderhoud vereist is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

• Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.
• Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.
• Deze handleding is met zorg samengesteld. Er können darüber gehen rechten worden ontleend. Konig Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleding of de gevolgen waarvan.
  -Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
