Produkttyp	Digital inspelningsenhet med hårddisk (DVR) för övervakning
Varumärke	Konig
Modell	SECDVR416
Videoingångskanaler	16 (BNC)
Videokompression	H.264
Maximal lagringskapacitet	4 TB (hårddiskar ingår inte)
Visningsupplösning	Upp till 1440×900 (VGA, 16:10-format)
Videoutgångar	VGA, HDMI, BNC
Ljudingångar	16 (4 + 12 via BNC)
Ljudutgång	1 (RCA)
Strömförsörjning	12 V DC / 5 A
Nätverksanslutning	Ethernet (RJ-45)
Extra gränssnitt	RS485, sensor/larm, 2 USB-portar (mus, lagring)
Fjärrkontroll	Ingår (infraröd)
Fjärråtkomst	Smartphone (Symbian, Windows Mobile, iPhone, Blackberry, Android) och webbläsare
Huvudfunktioner	Manuell inspelning, sökning, uppspelning, PTZ, rörelsedetektering, e-postmeddelande
Hårddiskinstallation	Uttagbar låda och intern plats (fästen ingår)
Underhåll och rengöring	Rengör med en torr trasa; använd inte lösningsmedel eller slipande medel
Säkerhet	Koppla bort före ingrepp; utsätt inte för vatten eller fukt; demontering endast av behörig tekniker
Vikt	Ej angiven
Mått	Ej angivna

Vanliga frågor - SECDVR416 KONIG

Hur installerar jag en hårddisk i den uttagbara lådan?

Öppna frontluckan, använd nyckeln för att låsa upp lådan, ta ut den, sätt i hårddisken genom att trycka stadigt på kontakten, fäst den med skruvarna, stäng locket och sätt tillbaka lådan.

Hur installerar jag en hårddisk inuti inspelaren?

Skruva loss höljet, ta bort locket, lossa hårddiskfästena, fäst dem på hårddisken med skruvarna, montera tillbaka fästena i facket, anslut ström- och datakablar, stäng sedan höljet.

Hur kommer jag åt konfigurationsmenyerna?

Använd knappen Menu/ESC på fjärrkontrollen eller frontpanelen för att gå till huvudmenyn. Navigera med piltangenterna och bekräfta med ENTER. Se den fullständiga manualen på engelska för avancerade inställningar.

Hur visar jag kameror på distans via en smartphone?

Inspelaren är kompatibel med smartphones Symbian, Windows Mobile, iPhone, Blackberry och Android. Anslut enheten till nätverket, konfigurera fjärråtkomst i nätverksmenyn och använd en app eller webbläsare för att visa flödena.

Vad gör jag om skärmvisningen inte visas?

Tryck på knappen 0 på fjärrkontrollen eller frontpanelen i 5 sekunder tills du hör en signal. Detta växlar manuellt mellan VGA- och BNC-utgångarna.

Hur gör jag en manuell inspelning?

Tryck på knappen REC på fjärrkontrollen eller frontpanelen för att starta manuell inspelning. Tryck på STOP för att stoppa den.

Hur ställer jag in rörelsedetektering?

I huvudmenyn, gå till inställningarna för rörelsedetektering. Använd musen för att rita ett område på bilden och justera känsligheten. Se den fullständiga manualen på engelska för mer information.

Hur använder jag fjärrkontrollen för att styra PTZ-kameror?

Tryck på knappen PTZ för att gå in i PTZ-läge. Använd piltangenterna för att flytta kameran och knapparna I+ och I- för att justera ljusstyrkan. Knapparna F+ och F- används för att ställa in fokus.

Hur rengör jag enheten?

Rengör enheten endast med en torr trasa. Använd aldrig lösningsmedel eller slipande medel som kan skada höljet.

Vad gör jag vid funktionsstörning?

Koppla bort enheten och ansluten utrustning. Demontera inte enheten själv – anlita en behörig tekniker. Spara bruksanvisningen och förpackningen för framtida referens.

BRUKSANVISNING SECDVR416 KONIG

Denna manual ar en kort beskrivande handbok till den digitala hardiskinspelaren. En fullständig forklaring till hur man anvander den digitala hardiskinspelaren finns i den kompletta engelska manualen som medfoljer CD:n. Königs elektroniska natverkserie DVR400 ar idealisk for overvakningsprogram, som t.ex. i affärer, pa kontor och hemma. Det stora antelet Funktioner inkladerar den senaste H.264 video-komprimeringsteknologin, upp till 4 TB lagringskapacitet (ingár ej), fjärrovervakning direkt i Smartphone* erlar via Internet webbläsare och meddelande via email om nagot hander. Den har att användarvanligt grafiskt granssnitt med grafiska ikoner och synlga indicatorer for att styra och konfigurera DVR:en. Stödjer 16:10 widescreen med VGA-upplösning 1440x900.

• Stödjer Symbian, Windows Mobile, iPhone, Blackberry och Android

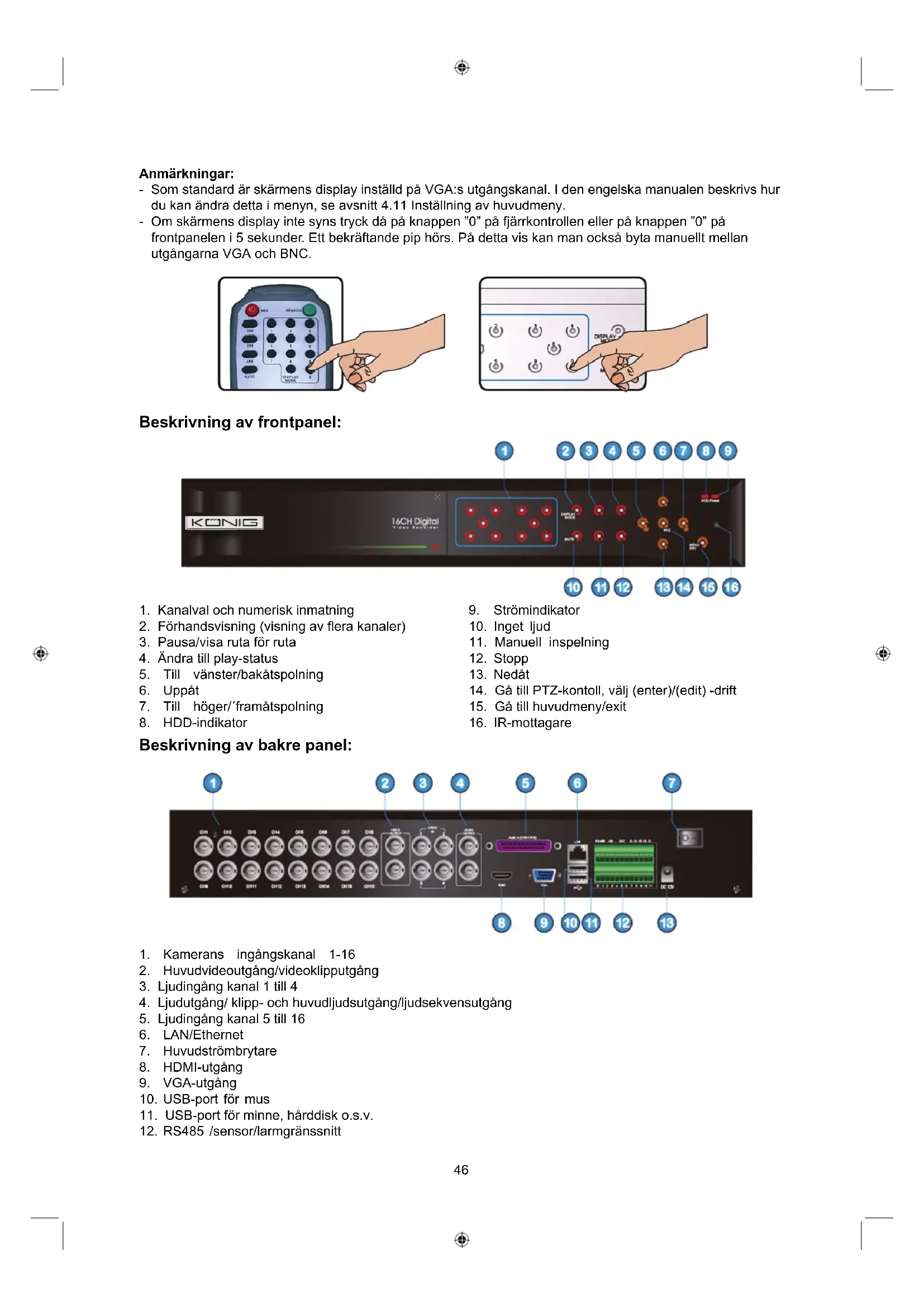

Anmärkningar:

• Som standard ar skarmens display installd pa VGA:s utgangskanal. I den engelska manualen beskrivs hur du kan andra detta i menyn, se avsnitt 4.11 Installining av huvudmeny.

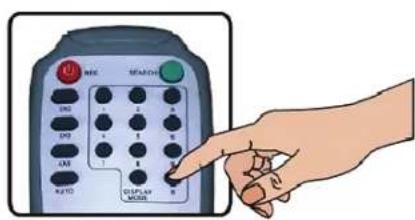

• Om skärmens display inte syns tryck på knappen "0" på fjärrkontrollen eller på knappen "0" på frontpanelen i 5 sekunder. Ett bekråftande pip hör. På detta vis kan man ochsby ta manuellt mellan utgangarna VGA och BNC.

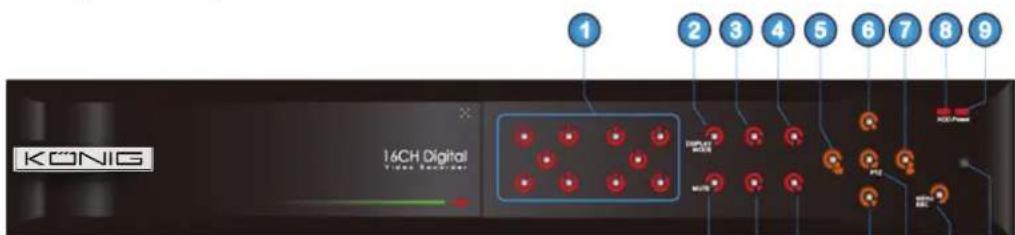

Beskrivning av frontpanel:

1. Kanalval och numerisk inmatning
2. Forhandsvisning (visning av flera kanaler)
3. Pausa/visaruta for ruta
4. Åndra till play-status
5. Till vänster/bakatspolning
6. Uppat
7. Till hoger/'framatspolning

8. HDD-indikator

9. Strömindikator

10. Inget ljud
11. Manuell inpelning
12. Stopp
13. Nedat
14. Gä till PTZ-kontoll, välj (enter)/(edit) -drift
15. Gà till huvudmeny/exit
16. IR-mottagare

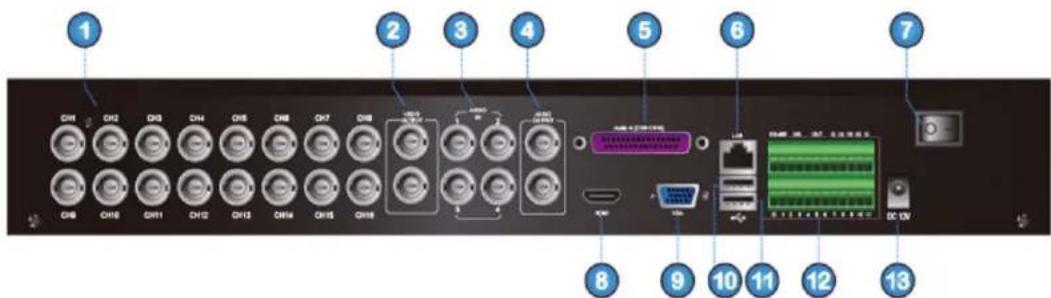

Beskrivning av bakre panel:

1. Kamerans ingangskanal 1-16
2. Huvudvideoutgang/videoiklipputgang
3. Ljudingangkanal1till4
4. Ljudutgang/klipp- och huvudljudsutgang/ljudsekvensutgang
5. Ljudingangkanal 5 till 16
6. LAN/Ethernet
7. Huvudströmbrytare
8. HDMI-utgang
9. VGA-utgang
10. USB-port for mus
11. USB-port for minne, hardisk o.s.v.

12. RS485 /sensor/larmgransnitt

13. DC 12V/5A ineffekt

Beskrivning av fjarrkontroll:

Knapp Funktion
REC Manuell inspelning
SEARCH Gà till sökmeny für inspelning
2x2 Kvadratisk visning
3x3 9 kanaler visas
4x4 16 kanaler visas
AUTO Neddräkningssskörm
0~9 Kanalval, numerisk knapp
DISPLAY MODE	Visning av flera kanaler (Kvadratisk, 9 kanaler, 16 kanaler, visning av en kanal)
▲ UPP
▼ NER
/ ▲	Vänster/höger
ENTER Välja/ Redigera, Gà till
MENU/ESC Gà till huvudmeny/Exit
PIP Visningsläge für PIP
MUTE Inget ljud
FWD Framåspolning (x2, x4, x8)
REW Bakåspolning (x2, x4, x8)
PLAY Gà till sök inspelning, spelà upp inspelad händelse
STOP Manuell stopp av upppelning
PAUSE/FRAME	Pausa/ruta
SLOW	(1/2, 1/4, 1/8) Längsam upppelning
Z+	Zooma ut videoyta
Z- Zooma in videoyta
F+	Utvidga fokus
F- Minska fokus
I+	Lägg till PTZ-ljusstyrka
I-	Minska PTZ-ljusstyrka
PTZ	Förinställning av bit ochl PTZ-kontroll.
LOCK	Läs systemet

Musdrift:

Vänsterklick	I OSD-menyn vänsterklickar du für att ∀lja och redigera.
Högerklick	Om du högerklickar i visningsläge live visas en pop-up-menylist.
	I huvudmeny eller undermeny går du ur aktuell meny genom att högerklicka.
Dubbelklick på ∀nster musknapp	Dubbelklicka på vilken kanal som helsts live-bild for att komma till visning i fullskärm. Genom att dubbelklicka en gäng till visas Åter alla kameror.
Använd musen für att dra en linje	I rörelselägetkommen denna Funktion att ∀lja rörelseområde och i (fãrginställning) menyläget justeras kontrollisten for ljud och fãrg.

Installation av hårdisken(diskarna):

SEC-DVR416 hardsk kan installeras pa tvä satt. Bada satten kan användas samtidigt till 2 TB vardera.

1. Oppna framsidans skydd pa
   hardsdiskinspelaren och använd den
   medfoljande nyckeln for att oppna HDD-facket.

1. Ta ut HDD-facket genom att dra i handtaget och ta bort skyddet pa HDD-fackets ovensida genom att fora det bakat.

1. Satt i hardsiken och tryck fast den pa HDD-fackets anslutning.

1. Skruva fastHardisken i HDD-facet.

1. Stang ovensidans skydd genom att fora tillbaka det och satt in HDD-facket i hardsinskiplaren.

Installation av hårdisken inuti hårdiskårdiskinspelaren:

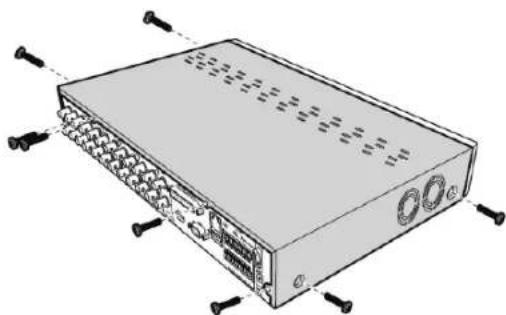

1. Lossa husets skruvar till vänster, till höger och pa baksidan.

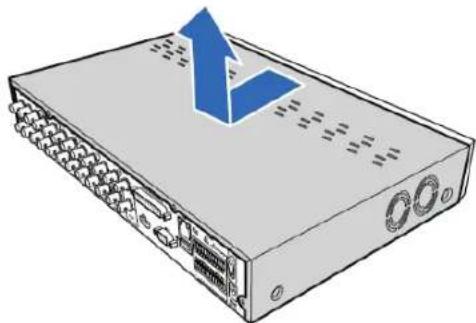

1. För skyddet bakat och lyft sedan av det.

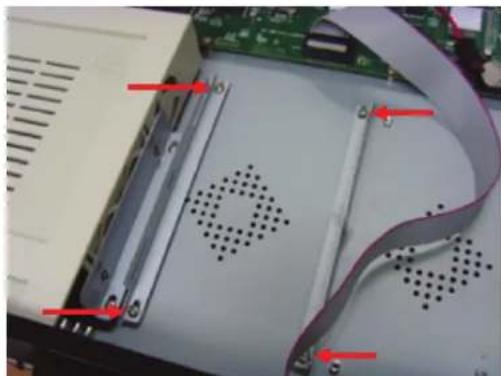

1. Skruva loss hardskihallarna.

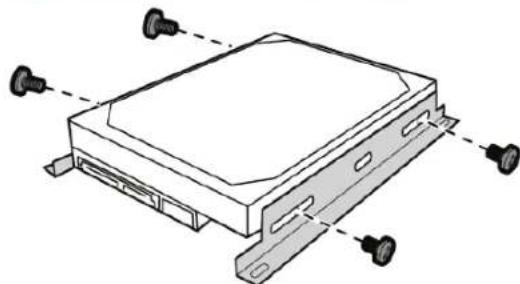

1. Satt fast hallarna pa hardisken med demedfoljande skruvara.

1. Skruva fast hallaren i jacket med 4 skruvar.

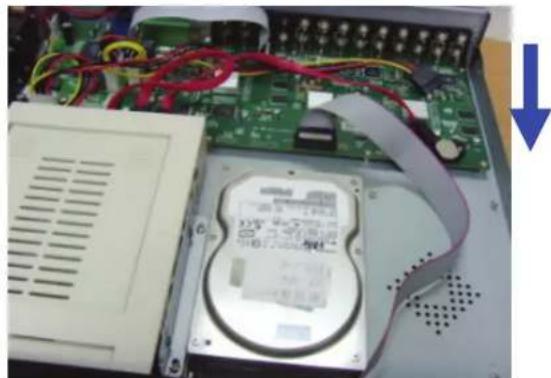

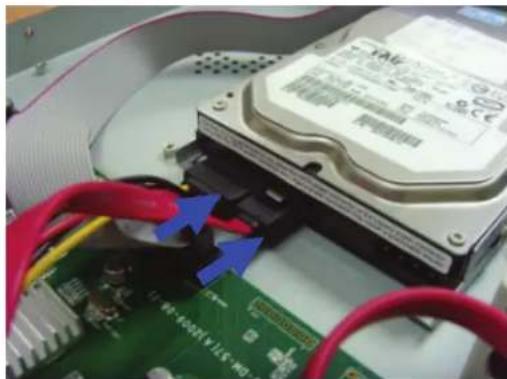

1. Anslut data- och stromkablar till hardsiden (HDD) och till DVR:en.

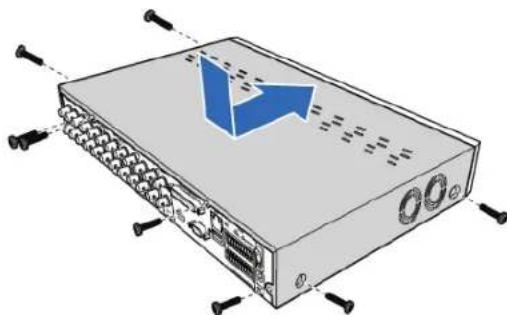

1. Satt tillbaka skydd och skruvar.

När härddisken ar installerad och alla kablar anslutna kan du börja använda härddiskinspelaren. För att konfigurera härddiskinspelarens avancerade inställninger maste du gà till menyn. Se den kompletta engelska manualen som medfoljde CD:n for instruktioner om hur man ställer in härddiskinspelaren frän menyn.

Denna produkt bör endast öppnas av auktorisarad tekniker när det ar dags für service. Dra ut strömkabeln frän eluttaget och koppla ur all annan utrustning om nagot problem skulle uppsta. Utsätt inteprodukten für vatten eller fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel aller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten aller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

• Utseende och specifikationer kan komma att andrasutan foregånde meddelande.
• Alla logotyper och produktnamn ar varumärken eller registerade varumärken som tillhör sina ägare och ar härmed erkända som sādana.
• Den har bruksanvisingen producerades med omsorg. Dock kan inga rattigheter harrora. Konig Electronic kan inte acceptera ansvar for nagra felaktigheter ienna manual ell derss konsekvenser.
• Behall bruksanvisingen och forpackningen fur eventuelt framtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte farr slangs bland vanlga hushalssopor. Det finns sarskilda atervinningsystem for dessaprodukter.
