NÁVOD K OBSLUZE SECDVR416 KONIG

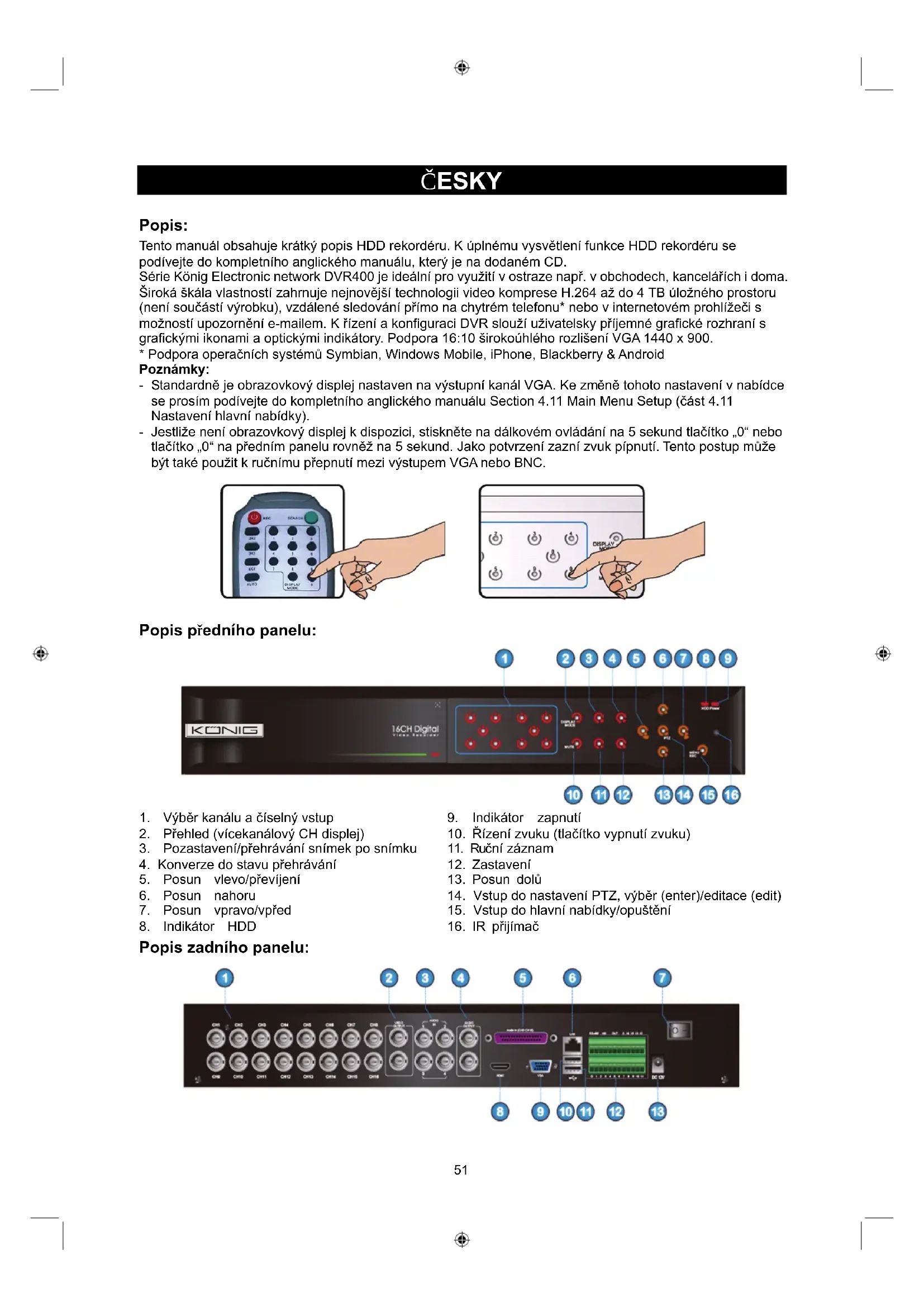

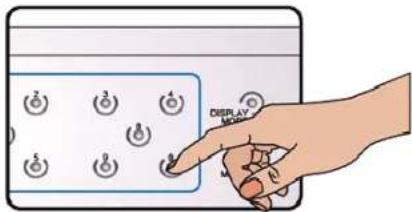

• Podpora operačních systémů Symbian, Windows Mobile, iPhone, Blackberry & Android Poznámky: - Standardně je obrazovkový displej nastaven na výstupní kanál VGA. Ke změně tohoto nastavení v nabídce se prosím podívejte do kompletního anglického manuálu Section 4.11 Main Menu Setup (část 4.11 Nastavení hlavní nabídky). - Jestliže není obrazovkový displej k dispozici, stiskněte na dálkovém ovládání na 5 sekund tlačítko „0“ nebo tlačítko „0“ na předním panelu rovněž na 5 sekund. Jako potvrzení zazní zvuk pípnutí. Tento postup může být také použit k ručnímu přepnutí mezi výstupem VGA nebo BNC. Popis předního panelu:

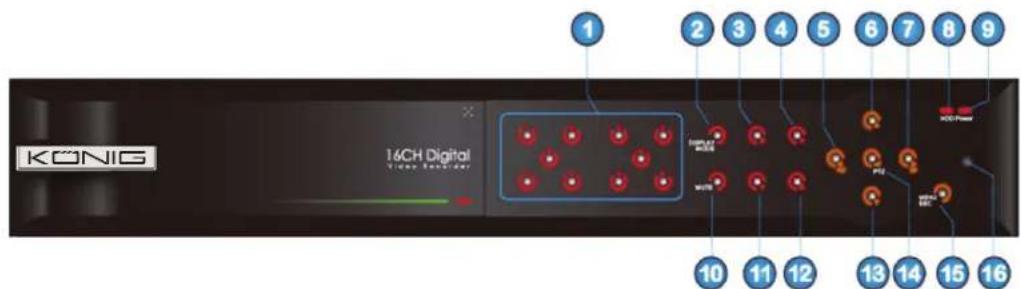

1. Výběr kanálu a číselný vstup

2. Přehled (vícekanálový CH displej)

3. Pozastavení/přehrávání snímek po snímku

4. Konverze do stavu přehrávání

5. Posun vlevo/převíjení

7. Posun vpravo/vpřed

9. Indikátor zapnutí

10. Řízení zvuku (tlačítko vypnutí zvuku)

14. Vstup do nastavení PTZ, výběr (enter)/editace (edit)

15. Vstup do hlavní nabídky/opuštění

Popis zadního panelu:52

1. Vstupní kanály kamery 1 až 16

2. Hlavní video výstup/spot video výstup

3. Vstupní zvukové kanály 1 až 4

4. Audio výstup/hlavní a spot audio výstup/výstup audio sekvence

5. Vstupní zvukové kanály 5 až 16

7. Přepínač zapnutí/vypnutí

11. USB port pro Flash disk, pevný disk apod.

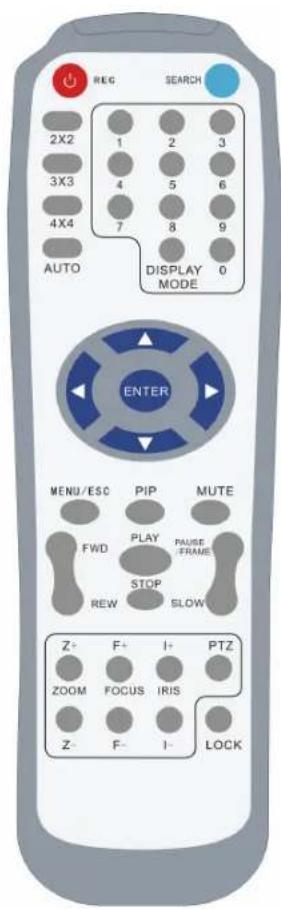

Popis dálkového ovládání: Název tlačítka Jeho funkce REC Ruční záznam SEARCH Vstup do nabídky prohledávání záznamu 2×2 Čtyřobrazovkový režim 3×3 Zobrazení 9 kanálů 4×4 Zobrazení 16 kanálů AUTO Zobrazení odpočítávání 0~9 Výběr kanálů, číselná tlačítka DISPLAY MODE Vícekanálové zobrazení (čtyřobrazovkové, 9 kanálové, 16 kanálové, zobrazení jednoho kanálu) ▲ NAHORU ▼ DOLŮ ◄ / levé/pravé tlačítko ENTER Tlačítko výběru/editace, tlačítko Enter Menu/ESC Vstup do hlavní nabídky/její opuštění PIP Režim obraz v obrazu MUTE Tlačítko vypnutí zvuku FWD Posun vpřed (rychlost 2x, 4x, 8x) REW Posun vzad (rychlost 2x, 4x, 8x) PLAY Vstup do prohledávání záznamu, přehrávání zaznamenané události STOP Ruční zastavení přehrávání PAUSE/FRAME Pozastavení/přehrávání snímek po snímku SLOW (1/2, 1/4, 1/8）Zpomalené přehrávání Z+ Zmenšení oblasti záznamu Z- Zvětšení oblasti záznamu F+ Rozšířené zaostření F- Rozšířené zaostření I+ Zvýšení jasu PTZ I- Snížení jasu PTZ PTZ Přednastavení bitů a řízení PTZ. LOCK Systém zamykání53 Použití myši: Kliknutí levého tl. V nabídce obrazovkového displeje klikněte levým tlačítkem k výběru a editaci. V režimu živého zobrazení dojde kliknutím pravého tlačítka k zobrazení řádek nabídek. Kliknutí pravého tl. V hlavní nabídce nebo podnabídce dojde kliknutím pravého tlačítka k opuštění zobrazené nabídky. Dvojité kliknutí levého tl. myši Klikněte dvakrát v živém zobrazení na jakýkoliv kanál k jeho zobrazení přes celou obrazovku, dalším dvojitým kliknutím dojde k návratu do původního zobrazení všech kamer. Táhnutí myši po lince V režimu pohybu dojde k výběru oblasti pohybu, V režimu nabídky [nastavení barev] dojde k nastavení barvy ovládacího panelu a panelu hlasitosti. Instalace jednotky pevného disku (ů): SEC-DVR416 nabízí 2 volby instalace pevného disku. Obě volby mohou být použity zároveň pro každé 2 TB. Instalace pevného disku v HDD dokovací stanici (vyjímatelný HDD)

1. Otevřete přední kryt HDD rekordéru a

použijte dodaný klíč k odemknutí HDD dokovací stanice.

2. Vytáhněte HDD dokovací stanici zatažením

za rukojeť a vyjměte její horní kryt vysunutím zpět.

3. Vložte dovnitř jednotku pevného disku a

zasuňte ji pevně do konektoru HDD dokovací stanice.

4. Připevněte jednotku pevného disku k

dokovací stanici pomocí šroubů.54

5. Uzavřete horní kryt jeho zasunutím zpět a

vložte HDD dokovací stanici do HDD rekordéru. Instalace jednotky pevného disku do vnitřku HDD rekordéru:

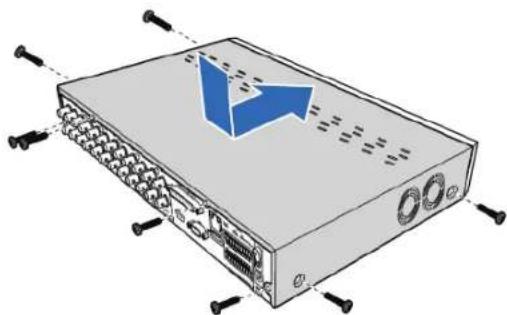

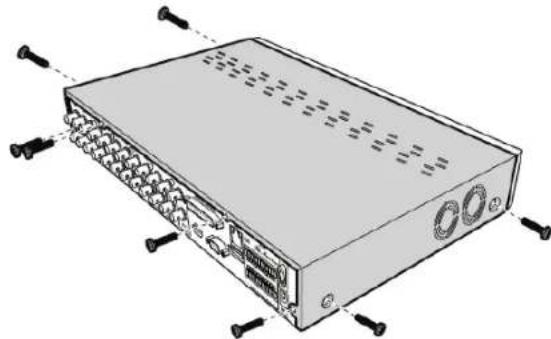

1. Uvolněte šrouby z levé, pravé a zadní strany krytu.

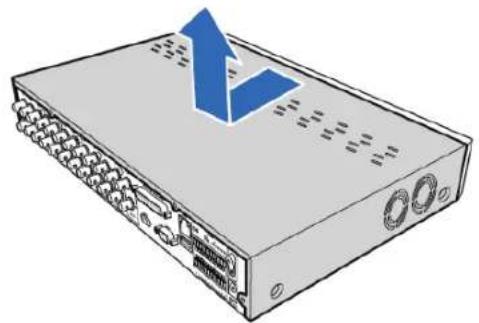

2. Posuňte kryt vzad a poté ho vyjměte směrem

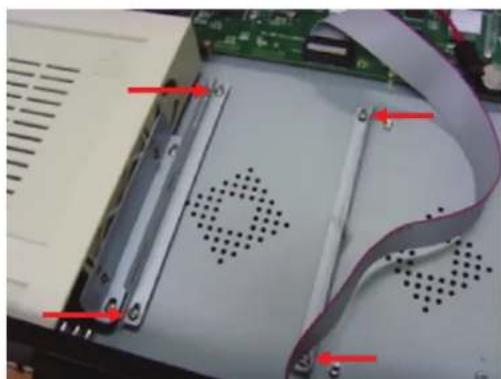

3. Odšroubujte nejprve šrouby k vyjmutí držáků

4. Připevněte držáky k pevnému disku pomocí

5. Připevněte držáky zpět do vnitřního prostoru

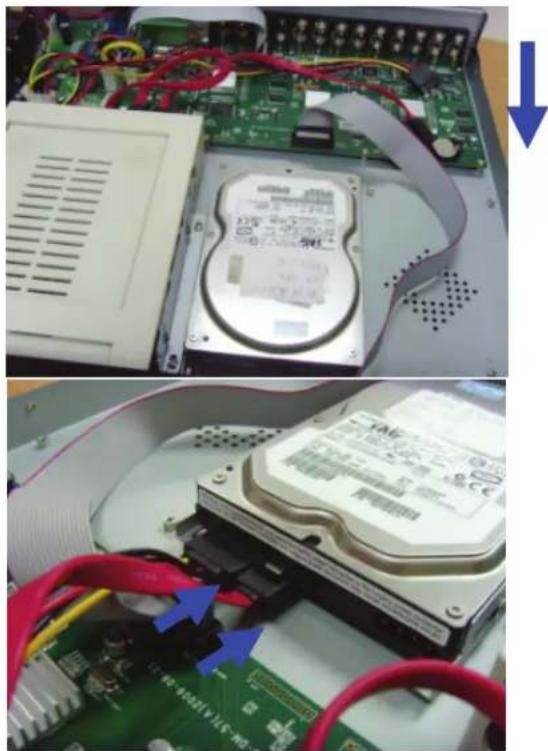

6. Připojte k jednotce pevného disku (HDD) a DVR

datové a napájecí kabely.

7. Připevněte zpět kryt a zašroubujte ho.

Použití HDD rekordéru: Po instalaci jednotky pevného disku a připojení všech kabelů je HDD rekordér připraven k použití. Ke konfiguraci pokročilých nastavení HDD rekordéru je nutno vstoupit do nabídky. K získání informací o nastavení HDD rekordéru pomocí nabídky se prosím podívejte do kompletního anglického manuálu na dodaném CD.56 Bezpečnostní opatření: Tento výrobek by měl otevírat POUZE oprávněný technik v případě potřeby servisu. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky. Záruka: Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy. Obecné upozornění: - Design a specifikace výrobku mohou být změněny bez předchozího upozornění. - Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. - Tento manuál byl sestaven pečlivě. Avšak žádná práva nemohou být odvozena. König Electronic nemůže přijmout zodpovědnost za jakékoliv omyly v tomto manuálu ani za jejich důsledky. - Pro budoucí použití uschovejte tento návod a obal. Upozornění: Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
