NÁVOD K OBSLUZE SECIPCAM105B KONIG

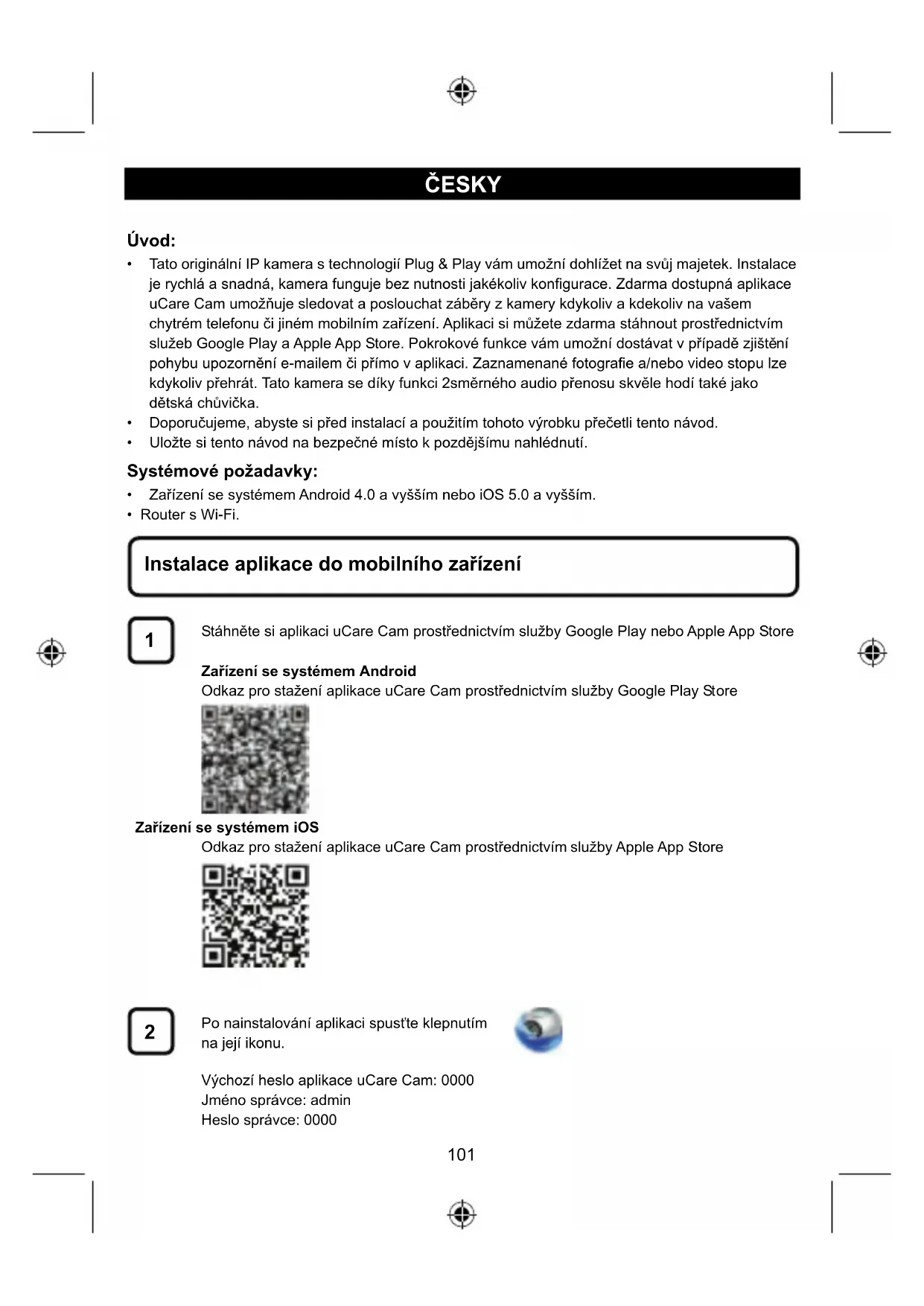

• Tato originální IP kamera s technologií Plug & Play vám umožní dohlížet na svůj majetek. Instalace je rychlá a snadná, kamera funguje bez nutnosti jakékoliv konfigurace. Zdarma dostupná aplikace uCare Cam umožňuje sledovat a poslouchat záběry z kamery kdykoliv a kdekoliv na vašem chytrém telefonu či jiném mobilním zařízení. Aplikaci si můžete zdarma stáhnout prostřednictvím služeb Google Play a Apple App Store. Pokrokové funkce vám umožní dostávat v případě zjištění pohybu upozornění e-mailem či přímo v aplikaci. Zaznamenané fotografie a/nebo video stopu lze kdykoliv přehrát. Tato kamera se díky funkci 2směrného audio přenosu skvěle hodí také jako dětská chůvička.

• Doporučujeme, abyste si před instalací a použitím tohoto výrobku přečetli tento návod.

• Uložte si tento návod na bezpečné místo k pozdějšímu nahlédnutí. Systémové požadavky:

• Zařízení se systémem Android 4.0 a vyšším nebo iOS 5.0 a vyšším.

Stáhněte si aplikaci uCare Cam prostřednictvím služby Google Play nebo Apple App Store Zařízení se systémem Android Odkaz pro stažení aplikace uCare Cam prostřednictvím služby Google Play Store Zařízení se systémem iOS Odkaz pro stažení aplikace uCare Cam prostřednictvím služby Apple App Store

Po nainstalování aplikaci spusťte klepnutím na její ikonu.

Výchozí heslo aplikace uCare Cam: 0000 Jméno správce: admin Heslo správce: 0000

Instalace aplikace do mobilního zařízení102 Obrázek 1 Seznam kamer Ve snadném nastavení IP kamery lze pokračovat dvěma způsoby.

Zapnutí Zapojte DC konektor napájecího adaptéru do DC vstupu IP kamery, a poté napájecí adaptér zapojte do stěnové zásuvky. Stavová LED na IP kameře bude cca 15 vteřin svítit zeleně. Načítání programu Stavová LED bude po dobu 15 vteřin blikat červeně.

Režim Router Link Vyčkejte, dokud stavová LED nezmění barvu z červené na zelenou. Poznámka: Jestliže LED nezmění barvu na červenou a zelenou, stiskněte tlačítko WPS/RESETOVACÍ a přidržte jej po dobu nejméně 10 vteřin. Tím IP kameru restartujete. Jakmile se stavová LED rozsvítí a zůstane svítit zeleně, poté dvakrát červeně zabliká, a pak se znovu rozsvítí zeleně, přešla IP kamera do stavu RESETOVACÍ. V tuto chvíli můžete tlačítko uvolnit a vyčkat, dokud se stavová LED nepřepne mezi červenou a zelenou. ANDROID (Apple viz krok 8) Nastavení IP kamery pro připojení na Wi-Fi router Spusťte aplikaci uCare Cam a zvolte:

Klepnutím na tuto ikonu v nabídce Seznam kamer (viz obrázek 1) nainstalujete novou Wi-Fi kameru.

Instalace IP kamery v REŽIMU ROUTERU103 V následující nabídce klepněte na:

Poté klepněte na: Tím přejdete k dalšímu kroku (viz obrázek 2).

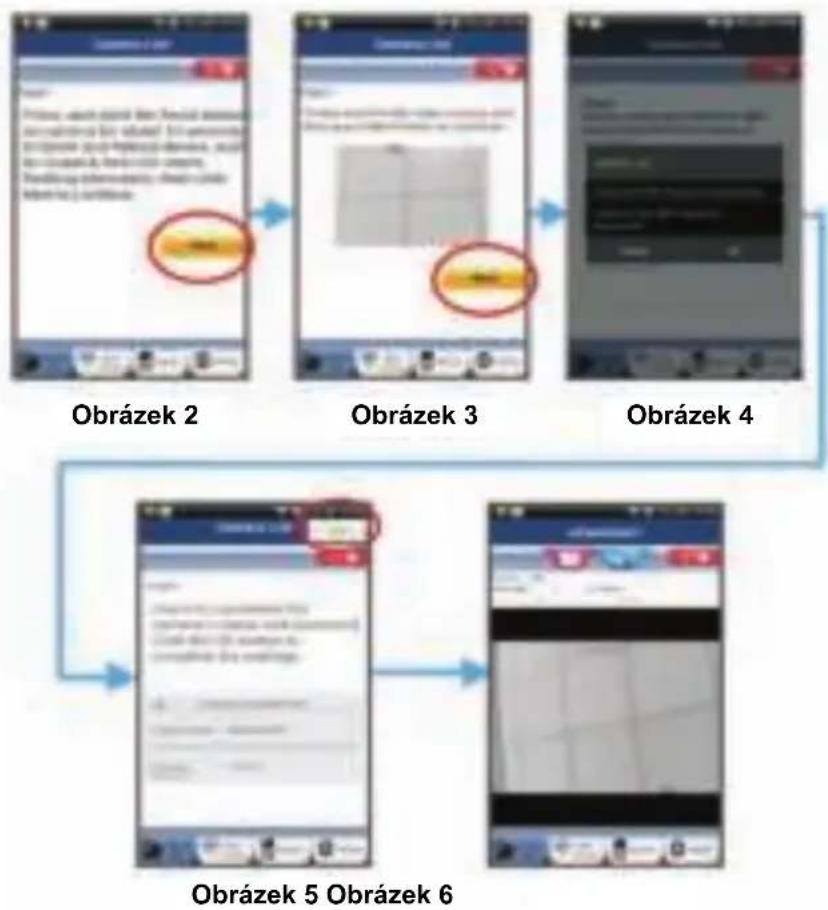

Řiďte se pokyny v nabídce Seznam kamer přesně krok za krokem (viz obrázky 3 a 4). Zadejte prosím vlastní jméno kamery a heslo (výchozí je 0000). Po nastavení doporučujeme z bezpečnostních důvodů změnit výchozí heslo. Klepněte na (viz obrázek 5). Aplikace uCare Cam automaticky přejde do zobrazovacího režimu (viz obrázek 6) a stavová LED na IP kameře se rozsvítí oranžově.

Obrázek 3 Obrázek 2 Obrázek 4 Obrázek 5 Obrázek 6104 APPLE Nastavení IP kamery pro připojení na Wi-Fi router Na svém zařízení se systémem iOS otevřete Nastavení (Settings) a zvolte položku „Wi-Fi“. Název příslušné sítě bude „Wi-Fi-cam-p2p“. Připojte se zvolením položky „Wi-Fi-cam-p2p“. Nyní spusťte aplikace uCare Cam a zvolte záložku ve spodní části nabídky nazvanou „Wi-Fi Connect“. Zvolte „Router mode“, a poté klepněte na „Next“. Zadejte SSID Wi-Fi routeru a heslo vašeho domácího routeru. Jakmile IP kamera obdrží tyto informace, sama se restartuje. Vyčkejte prosím, než se kamera znovu spustí a připojí se na váš Wi-Fi router. Po úspěšném připojení se stavová LED rozsvítí oranžově. To může trvat až 5 minut. Poté zvolte v aplikaci uCare Cam název kamery, ke které se chcete připojit. Poznámka: Pokud se stavová LED nerozsvítí oranžově, zkontrolujte prosím Wi-Fi router a ujistěte se, že se IP kamera nachází v dosahu signálu vašeho Wi-Fi routeru. Poté zkuste provést nastavení znovu.

Má-li váš Wi-Fi router tlačítko WPS (chráněné nastavení Wi-Fi), můžete jej použít ke nastavení IP kamery. (U routeru musí být povoleno šifrování WPA/WPA2). Na Wi-Fi routeru uvidíte tlačítko s označením „WPS“. Může být také označené jako „QSS“ nebo „AOSS“. Nastavení Wi-Fi - režim WPS Spusťte aplikaci uCare Cam A zvolte položku „Wi-Fi Setting“ nebo „Wi-Fi Connect“ ve spodní části obrazovky. Klepněte na:

Poté klepněte na: Tím přejdete k dalšímu kroku (viz obrázek 8). Spuštění režimu WPS Zapněte IP kameru. Stavová LED na IP kameře bude po dobu 15 vteřin svítit zeleně. Načítání programu Stavová LED bude po dobu 15 vteřin blikat červeně.

Instalace IP kamery v režimu WPS připojení

Stisknutí tlačítka WPS na IP kameře Vyčkejte, dokud stavová LED nezmění barvu z červené na zelenou. Poté stiskněte a přidržte tlačítko WPS/RESETOVACÍ na IP kameře po dobu cca 2 vteřiny. Tím spustíte režim WPS. Stavová LED bude blikat zeleně. Spuštění režimu WPS na Wi-Fi routeru Na Wi-Fi routeru stiskněte tlačítko WPS. Volba Wi-Fi routeru Vyberte Wi-Fi router z nabídky (viz obrázek 9). Poté klepněte na: Tím přejdete k dalšímu kroku (viz obrázek 10).

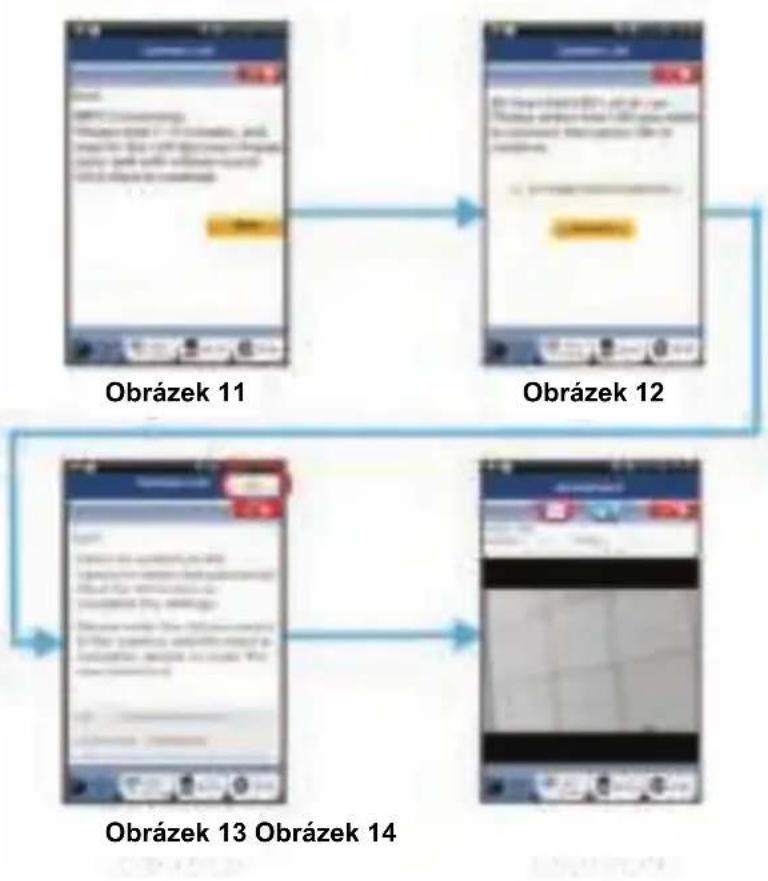

Spojení IP kamery s Wi-Fi routerem Vyčkejte 1-2 minuty. Jestliže se IP kamera úspěšně spojí s Wi-Fi routerem, stavová LED začne svítit oranžově. V opačném případě začne stavová LED blikat červeně. Pokud se nastavení nezdaří, vraťte se ke kroku 1 a postup opakujte. V případě úspěšného nastavení klepněte na: (viz obrázek 11) a řiďte se pokyny. Zadejte název kamery a bezpečnostní heslo a klepněte na: (viz obrázek 13). IP kamera automaticky přejde do zobrazovacího režimu (viz obrázek 14).

Obrázek 9 Obrázek 10Obrázek 8106

Zapnutí Zapojte DC konektor napájecího adaptéru do DC vstupu IP kamery, a poté napájecí adaptér zapojte do stěnové zásuvky. Stavová LED na IP kameře bude cca 15 vteřin svítit zeleně. Načítání programu Stavová LED bude po dobu 15 vteřin blikat červeně.

Spuštění IP kamery po úspěšném navázání Wi-Fi připojení. Obrázek 11 Obrázek 12 Obrázek 13 Obrázek 14107 Vyhledávání Wi-Fi routeru Stavová LED bude blikat zeleně, dokud nebude nalezen Wi-Fi router (to může trvat až 5 minut). Jakmile je router nalezen, stavová LED změní barvu na oranžovou. Jestliže se IP kamera nemůže s Wi-Fi routerem spojit, zkontrolujte stav routeru nebo zkuste reinstalaci. V aplikaci zvolte název kamery ze seznamu kamer. Otevře se okno zobrazovacího režimu (viz obrázek 15).

Klepnutím na tuto ikonu v seznamu kamer (viz obrázek 16) přidáte již nainstalovanou IP kameru. Klepněte na: Vaše zařízení nyní přejde do režimu skenování QR kódu. Upozornění: na svém zařízení musíte mít instalován skener QR kódů. Na zadní straně IP kamery najděte QR kód a oskenujte jej. Jakmile kód naskenujete, na obrazovce vašeho zařízení se zobrazí UID (unikátní identifikační kód)(viz obrázek 17).

Přidání již nainstalované IP kamery do aplikace

Zadejte název kamery a heslo a klepněte na: (viz obrázek 17). Do seznamu bude přidána nová kamera (viz obrázek 18).

Obrázek 16 Obrázek 17 Obrázek 18

V seznamu kamer klepněte na symbol + v pravé horní části obrazovky. Vyberte možnost „Scan camera QR code“. Upozornění: na svém zařízení musíte mít instalován skener QR kódů. Na zadní straně IP kamery najděte QR kód a oskenujte jej. Jakmile kód naskenujete, na obrazovce vašeho zařízení se zobrazí UID (unikátní identifikační kód). Zadejte název kamery a klepněte na „DONE“ v pravé horní části obrazovky.

Úplný popis aplikace, IP kamery a často kladené otázky najdete v kompletním manuálu (pouze anglicky) na CD dodaném společně s tímto produktem.

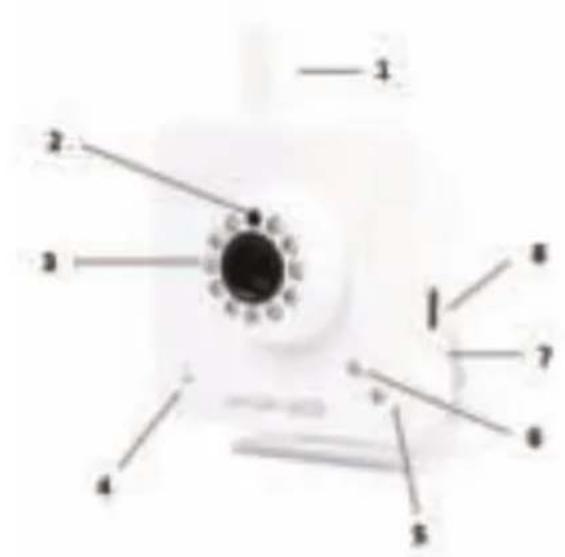

Popis výrobku: SEC-IPCAM100B (W)

2. Čidlo intenzity světla

7. Tlačítko WPS/Resetovací

10. Otvor pro montáž kamery

11. Vstupní konektor 5 V DC110

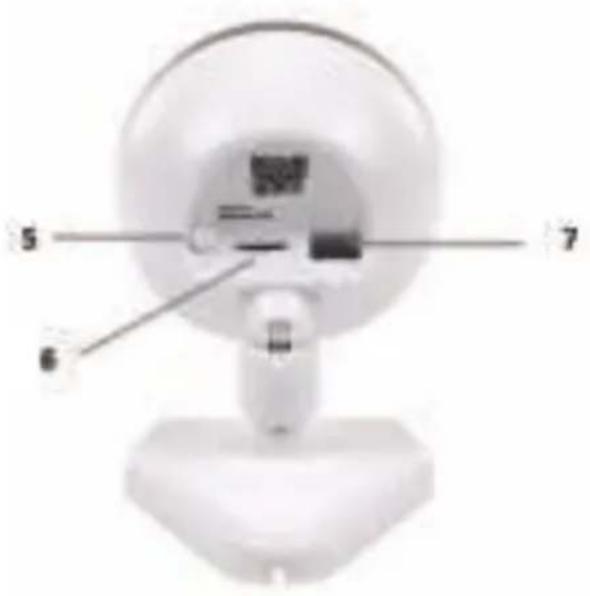

2. Čidlo intenzity světla

5. Tlačítko WPS/Resetovací

6. Slot pro Micro SD kartu

7. Vstupní konektor 5 V DC

Bezpečnostní opatření: Je-li nutný servis, musí toto zařízení otevřít POUZE autorizovaný technik, aby se snížilo riziko úrazu elektrickým proudem. Dojde-li k poruše, odpojte zařízení od napájení a od ostatních zařízení. Nevystavujte zařízení působení vody nebo vlhkosti.111 Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky. Záruka: Při změnách a/nebo modifikacích výrobku zanikne záruka. Při nesprávném používání tohoto výrobku výrobce nenese odpovědnost za vzniklé škody. Vyloučení zodpovědnosti: Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Likvidace:

• Likvidaci tohoto produktu provádějte v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem.

• Pro více informací se obraťte na prodejce nebo místní orgány odpovědné za nakládání s odpady. Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech Evropské Unie. Splňuje také veškeré relevantní specifikace a předpisy v zemi prodeje. Oficiální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identifikace produktu), materiálový bezpečnostní list, zpráva o testování produktu. V případě dotazů kontaktujte naše oddělení služeb zákazníkům: Webové stránky: http://www.nedis.com/en-us/contact/contact-form.htm E-mail: [e-mail] Telefon: [phone] (během otevírací doby) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NIZOZEMSKO112 ROMÂNĂ Cameră de supraveghere IP Introducere:
